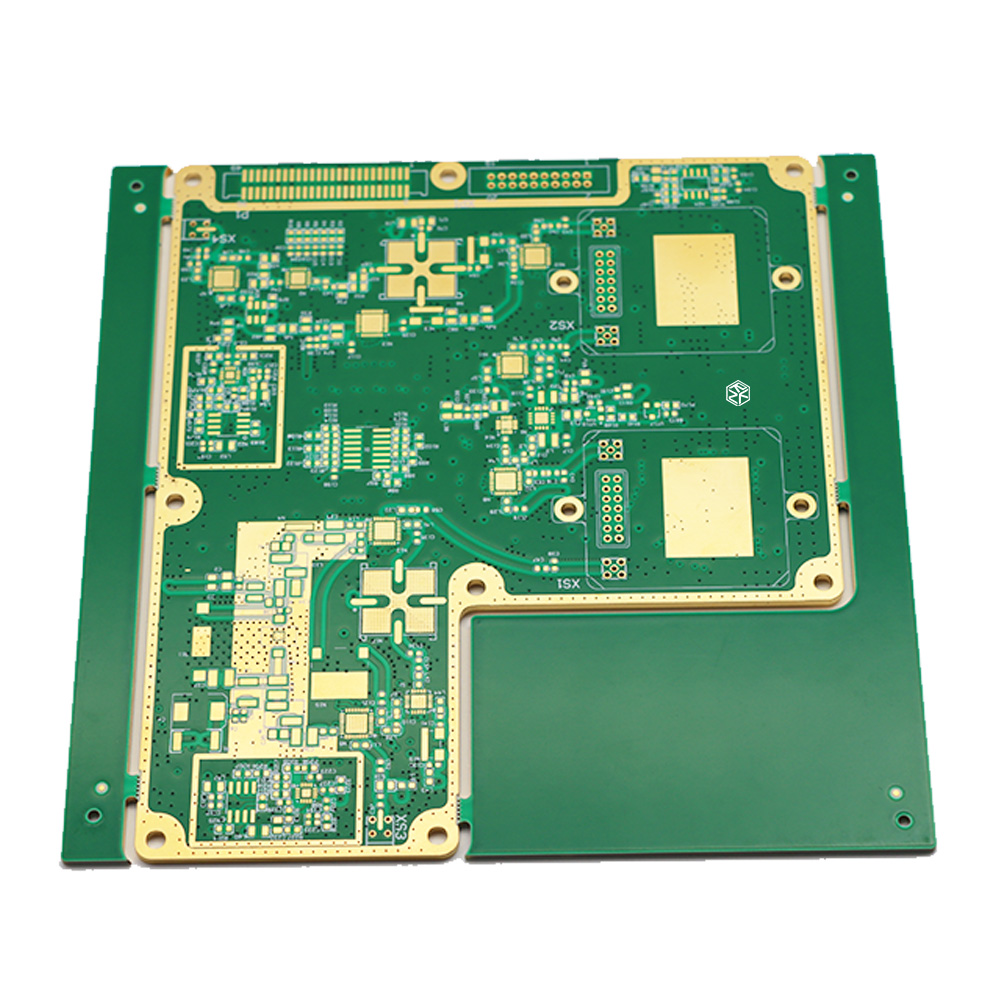

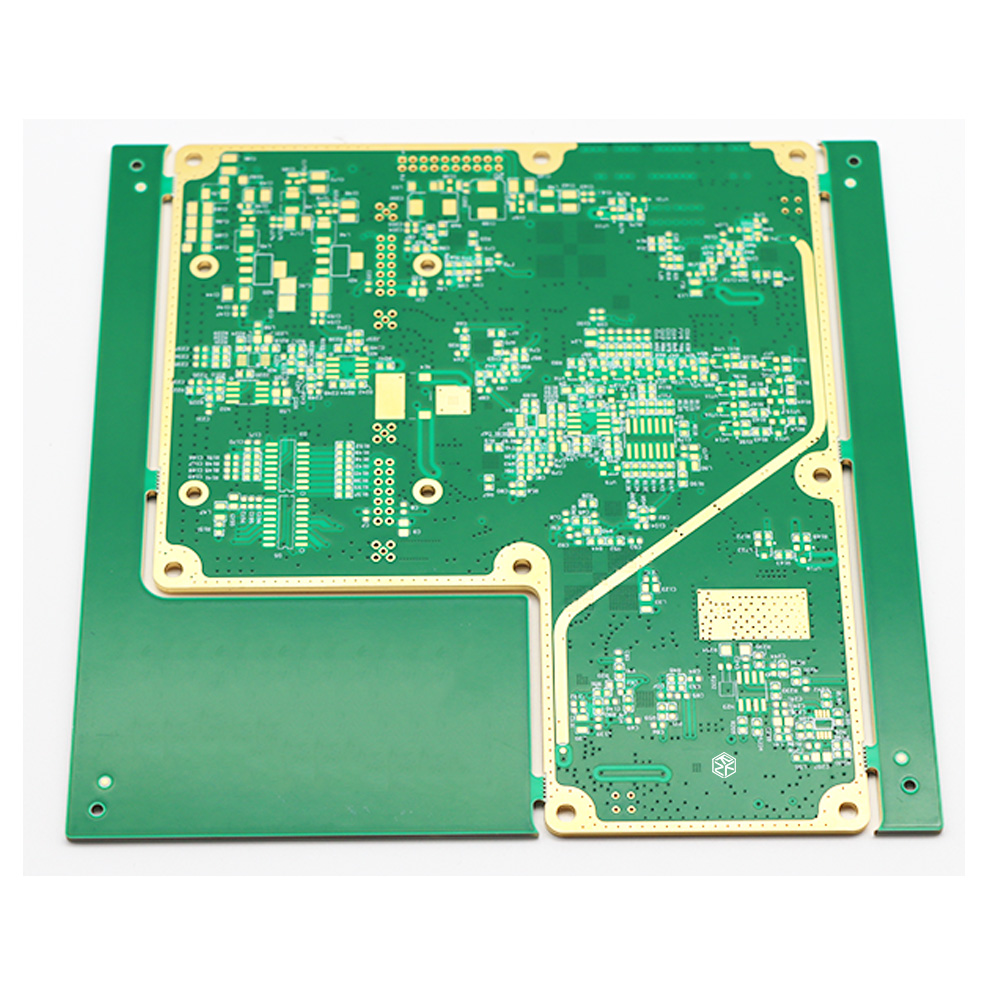

Sistem Pemantauan Titik Buta
Instruksi pembuatan produk
| Jenis Papan Sirkuit | PCB penekan hibrida frekuensi tinggi + PCB tepi logam + impedansi |
| lapisan papan PCB | 8 liter |
| ketebalan papan PCB | 2,0 mm |
| Ukuran tunggal | 144*141.5mm/1PCS |
| Lapisan permukaan | SETUJU |
| Ketebalan tembaga bagian dalam | 18um |
| Ketebalan tembaga luar | 35um |
| Penutupan Solder | hijau (GTS, GBS) |
| PCB Sablon | putih (GTO, GBO) |
| bahan papan sirkuit | Rogers RO4350B 1E/1E 0200 (DK=3.48）（0.508mm）+ Substrat Reguler S1000-2M FR-4、TG170 |
| lubang tembus | lubang sumbat masker solder |
| Kepadatan lubang pengeboran mekanis | 17W/㎡ |
| Kepadatan lubang pengeboran laser | / |
| Ukuran minimum melalui | 0,2 mm |
| Lebar/spasi baris minimum | 8/10 juta |
| Bukaan | 10 juta |
| Mendesak | 1 kali |
| pengeboran papan PCB | 1 kali |
Jaminan Mutu
Sistem Manajemen Mutu: ISO 9001: 2015, ISO14001:2015, IATF16949: 2016, OHSAS 18001: 2007, QC080000:2012, SGS, RBA, CQC, WCA & ESA, SQ MARK, Canon GA, Sony GP,
Standar kualitas PCB: IPC 1, IPC 2, IPC 3, GJB 362C-2021, AS9100
Proses manufaktur utama PCB: IL/Image, PatternPlating, I/L AOI, B/Oxide, Layup, Press, LaserDrilling, Drilling, PTH, PanelPlating, O/Llmage, PanelPlating, SESEtching, O/L AOI, S/Mask, Legend, SurfaceFinshed (ENIGENEPIG, Hard Gold, Soft Gold, HASL, LF-HASL, lmm Tin, lmm Silver, OSP), Rout, ET, FV

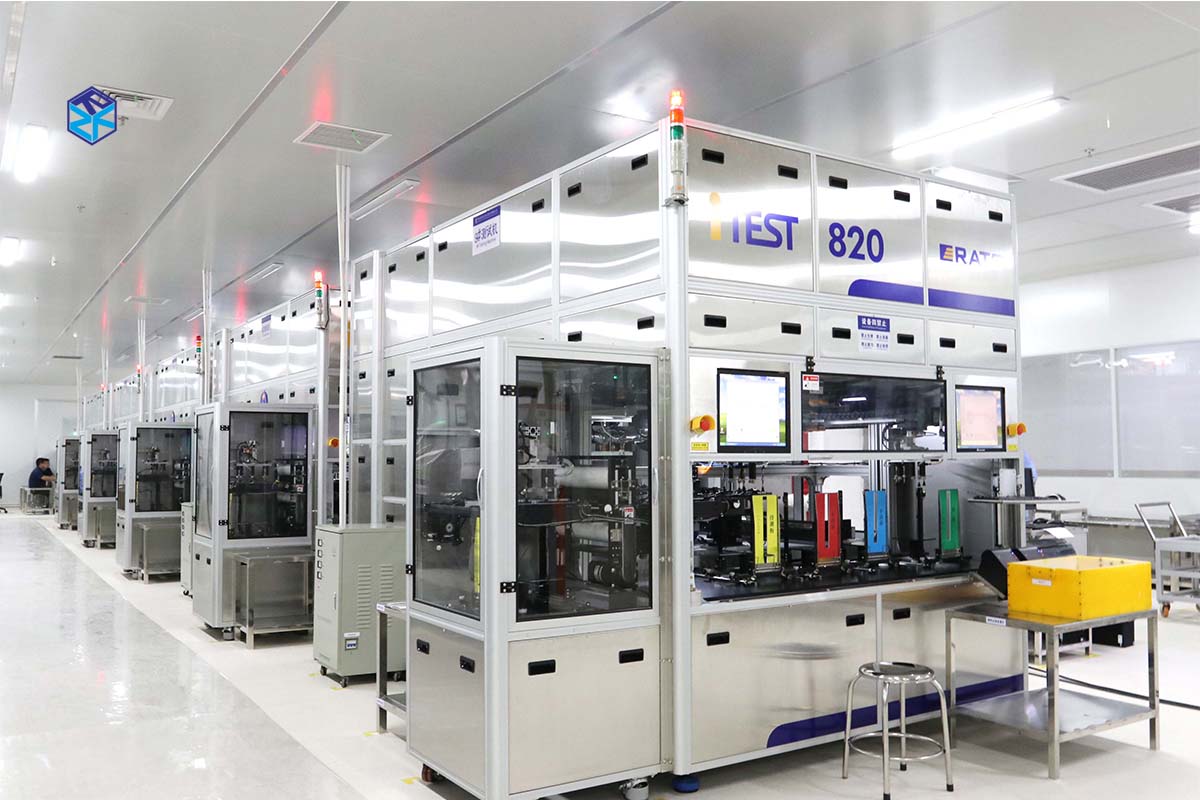

Item deteksi
| Peralatan inspeksi | item tes |
| Oven | Pengujian penyimpanan energi termal |
| Mesin penguji tingkat kontaminasi ion | Tes kebersihan ionik |
| Mesin uji semprot garam | Uji semprot garam |
| Penguji tegangan tinggi DC | Uji ketahanan tegangan |
| Megger | Resistansi isolasi |
| Mesin tarik universal | Uji kekuatan pengelupasan |
| CAF | Pengujian migrasi ion, peningkatan substrat PCB, peningkatan pemrosesan PCB, dll. |

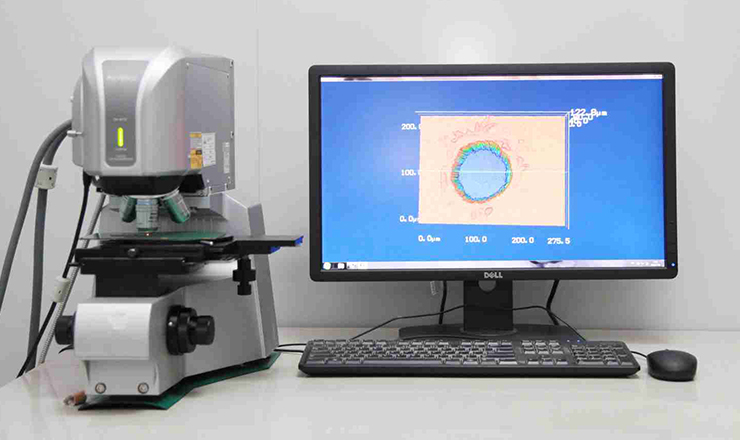

| OGP | Dengan menggunakan instrumen pengukuran citra 3D non-kontak, dikombinasikan dengan platform bergerak sumbu XYZ dan cermin zoom otomatis, serta memanfaatkan prinsip analisis citra untuk memproses sinyal citra oleh komputer, pengukuran dimensi geometris dan toleransi posisi dapat dideteksi dengan cepat dan akurat, dan nilai CPK dapat dianalisis. |
| Mesin kontrol resistansi online | Uji resistansi kontrol (TCT). Mode kegagalan umum, memahami faktor-faktor potensial yang dapat menyebabkan kerusakan pada peralatan dan komponen sistem untuk memastikan apakah produk dirancang atau diproduksi dengan benar. |
| Peralatan inspeksi | item tes |
| Kotak kejut dingin dan termal | Uji kejut dingin dan termal, suhu tinggi dan rendah |
| Ruang dengan suhu dan kelembaban konstan | Pengujian korosi elektrokimia & resistansi isolasi permukaan |
| Pot solder | Uji kemampuan penyolderan |
| RoHS | Tes RoHS |
| Penguji impedansi | Nilai impedansi AC dan rugi daya |
| Peralatan pengujian listrik | Uji kontinuitas rangkaian produk tersebut. |
| Mesin jarum terbang | Pengujian isolasi tegangan tinggi dan konduksi resistansi rendah |
| Mesin inspeksi lubang otomatis sepenuhnya | Periksa berbagai jenis lubang tidak beraturan, termasuk lubang bundar, lubang celah pendek, lubang celah panjang, lubang tidak beraturan besar, berpori, sedikit lubang, lubang besar dan kecil, serta fungsi pemeriksaan sumbat lubang. |
| AOI | AOI secara otomatis memindai produk PCBA melalui kamera CCD definisi tinggi, mengumpulkan gambar, membandingkan titik uji dengan parameter yang memenuhi syarat dalam basis data, dan setelah pemrosesan gambar, memeriksa cacat kecil yang mungkin terlewatkan pada PCB target. Tidak ada yang bisa lolos dari cacat sirkuit. |
Apa itu Sistem Pemantauan Titik Buta (Blind Spot Monitoring System/BSM)?
Sistem Pemantauan Titik Buta (Blind Spot Monitoring System/BSM) adalah teknologi keselamatan kendaraan mutakhir yang dirancang untuk mendeteksi dan memantau titik buta di kedua sisi mobil Anda, membantu Anda menghindari potensi tabrakan. Berikut penjelasan lebih detail tentang fungsi dan manfaat utama dari Sistem Pemantauan Titik Buta:
Fungsi Utama Sistem Pemantauan Titik Buta
Deteksi Titik Buta: Dengan memanfaatkan sensor canggih (biasanya radar atau kamera), sistem ini mendeteksi kendaraan atau rintangan di area titik buta, dan memberikan peringatan secara real-time.
Bantuan Perpindahan Jalur: Sistem Pemantauan Titik Buta Tingkat Lanjut dapat terintegrasi dengan sistem kemudi dan pengereman kendaraan Anda. Fitur ini membantu Anda saat berpindah jalur, meningkatkan keselamatan secara keseluruhan dan mencegah tabrakan.
Teknologi Canggih: Menggabungkan sistem radar dan kamera untuk deteksi yang akurat dan andal.
Berinvestasi pada Sistem Pemantauan Titik Buta (Blind Spot Monitoring System/BSM) adalah langkah cerdas bagi setiap pengemudi yang ingin meningkatkan fitur keselamatan kendaraannya. Tetap waspada terhadap lingkungan sekitar dan berkendara dengan percaya diri karena sistem BSM Anda mengawasi titik buta Anda.
Manfaat Sistem Pemantauan Titik Buta
Keamanan yang Ditingkatkan: Secara signifikan mengurangi risiko kecelakaan dengan memberi peringatan kepada pengemudi tentang kendaraan di titik buta mereka.
Berkendara Tanpa Stres: Memberikan ketenangan pikiran, terutama saat berpindah jalur dan bergabung ke jalan raya.
Berapakah konstanta dielektrik RO4350B?
Konstanta dielektrik (Dk) RO4350B dapat sedikit bervariasi dengan frekuensi, meskipun perubahan ini biasanya kecil. RO4350B dirancang sebagai material aplikasi gelombang mikro dan frekuensi radio berkinerja tinggi, dengan konstanta dielektrik (Dk) yang relatif stabil yang dirancang untuk beradaptasi dengan berbagai kebutuhan frekuensi.
Dalam lembar data teknisnya, Rogers Corporation biasanya memberikan nilai konstanta dielektrik pada frekuensi tertentu (seperti 10 GHz), yang kira-kira 3,48 untuk RO4350B. Ini berarti bahwa ketika merancang dan mengevaluasi kesesuaian papan sirkuit RO4350B untuk aplikasi tertentu, nilai konstanta dielektrik ini dapat dipertimbangkan.
Namun, secara praktis, ketika mengevaluasi kinerja suatu material pada frekuensi yang berbeda, penting untuk memahami bagaimana konstanta dielektriknya bervariasi dengan frekuensi, karena hal ini dapat memengaruhi kecepatan perambatan dan kehilangan sinyal. Meskipun nilai Dk dari RO4350B dirancang agar relatif stabil, nilai tersebut mungkin menunjukkan sedikit variasi pada rentang frekuensi yang sangat luas. Dalam proses desain aplikasi frekuensi tinggi, biasanya disarankan untuk merujuk pada data spesifikasi teknis material yang terperinci untuk mendapatkan informasi sifat material yang paling akurat.
Aplikasi
PCB HDI memiliki berbagai macam skenario aplikasi di bidang elektronik, seperti:
-Big Data & AI: PCB HDI dapat meningkatkan kualitas sinyal, masa pakai baterai, dan integrasi fungsional pada ponsel, sekaligus mengurangi bobot dan ketebalannya. PCB HDI juga dapat mendukung pengembangan teknologi baru seperti komunikasi 5G, AI, dan IoT, dll.
- Otomotif: PCB HDI dapat memenuhi persyaratan kompleksitas dan keandalan sistem elektronik otomotif, sekaligus meningkatkan keselamatan, kenyamanan, dan kecerdasan mobil. PCB ini juga dapat diaplikasikan pada fungsi-fungsi seperti radar otomotif, navigasi, hiburan, dan bantuan mengemudi.
-Medis: PCB HDI dapat meningkatkan akurasi, sensitivitas, dan stabilitas peralatan medis, sekaligus mengurangi ukuran dan konsumsi daya. PCB ini juga dapat diaplikasikan di bidang seperti pencitraan medis, pemantauan, diagnosis, dan pengobatan.
Aplikasi
Aplikasi utama PCB HDI terdapat pada telepon seluler, kamera digital, AI, pembawa IC, laptop, elektronik otomotif, robot, drone, dll., yang banyak digunakan di berbagai bidang.
-Medis: PCB HDI dapat meningkatkan akurasi, sensitivitas, dan stabilitas peralatan medis, sekaligus mengurangi ukuran dan konsumsi daya. PCB ini juga dapat diaplikasikan di bidang seperti pencitraan medis, pemantauan, diagnosis, dan pengobatan.
