Sản xuất PCB và PCBA chất lượng cao | RICH FULL JOY với kiểm tra X-quang

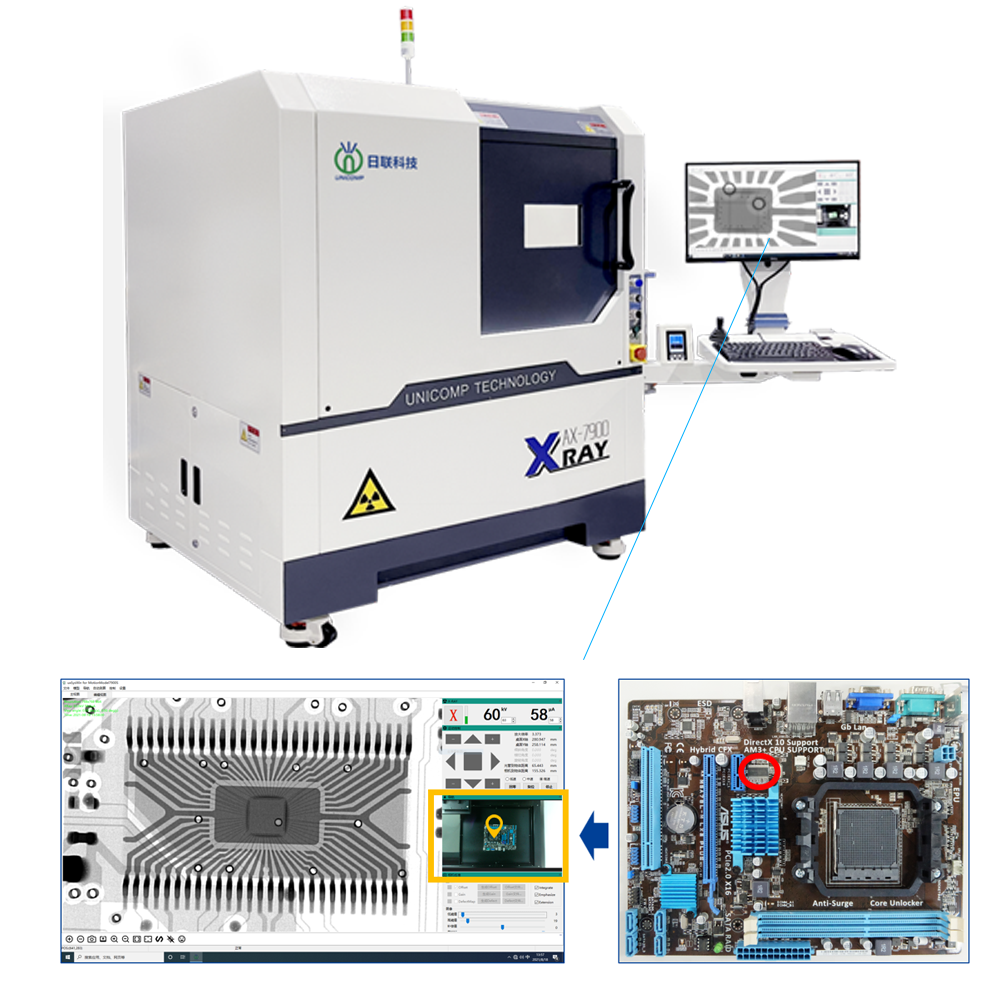

Trong xu hướng phát triển không ngừng của công nghệ SMT (Công nghệ gắn bề mặt), chất lượng của PCBA (Lắp ráp mạch in) đã trở thành nền tảng để các nhà sản xuất SMT nổi bật trên thị trường. Từ giai đoạn ban đầu của việc tạo mẫu PCB, lập kế hoạch tỉ mỉ về thiết kế và bố trí PCB, đến quy trình lắp ráp và kiểm tra PCB nghiêm ngặt, mỗi bước đều rất quan trọng đối với chất lượng sản phẩm. RICH FULL JOY, hợp tác với Unico Inspection, hân hạnh giới thiệu thiết bị kiểm tra huỳnh quang tia X tiêu điểm siêu nhỏ AX7900. Với sức mạnh kỹ thuật vượt trội và thiết kế thông minh, thiết bị này đóng vai trò là người bảo vệ tối cao cho chất lượng PCBA, đảm bảo mỗi bo mạch đều tỏa sáng với sự hoàn hảo không tì vết.

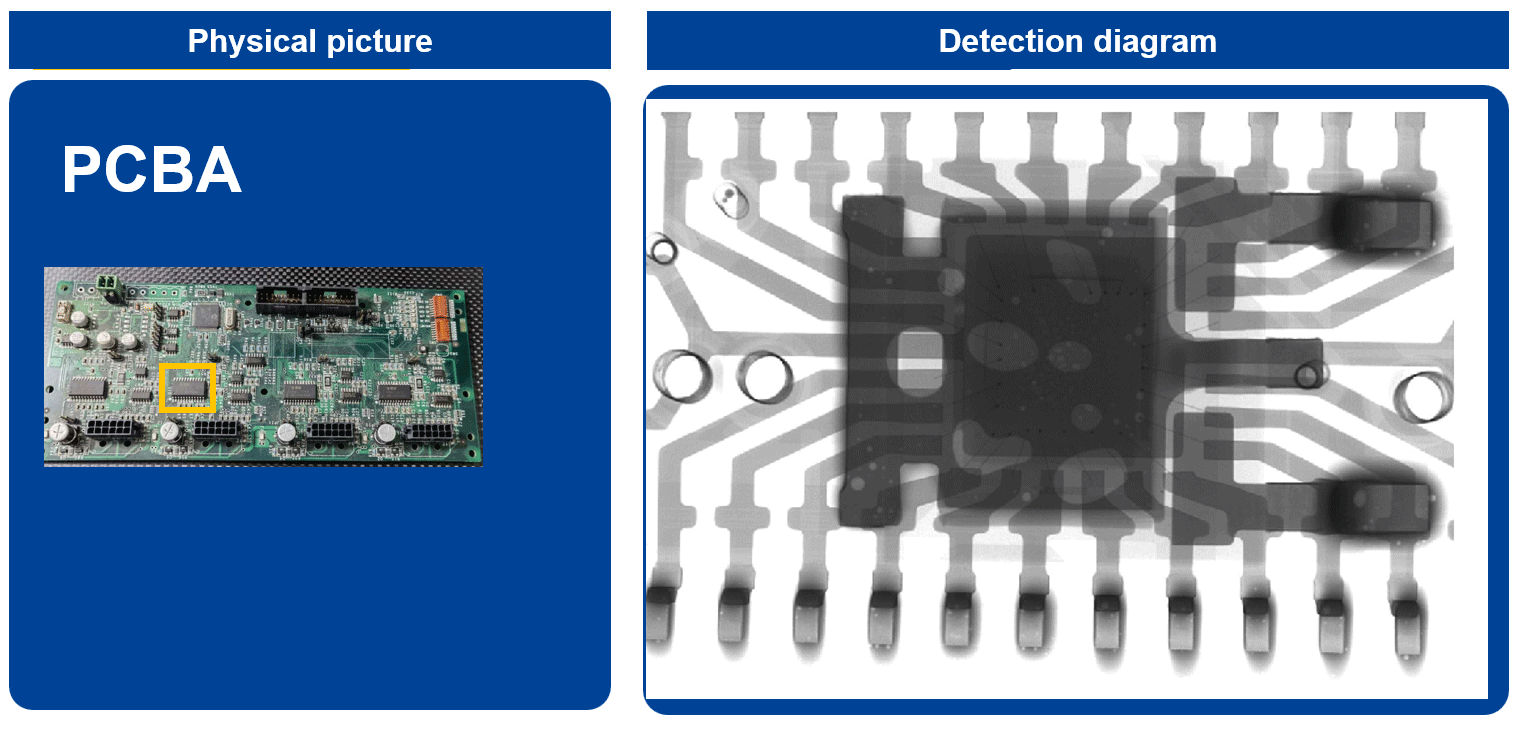

Thiết bị kiểm tra huỳnh quang tia X tiêu điểm siêu nhỏ AX7900 là minh chứng hữu hình cho sự theo đuổi chất lượng của RICH FULL JOY. Nó tích hợp tinh túy của bốn lĩnh vực kỹ thuật cốt lõi: quang học, cơ khí, điện tử và xử lý hình ảnh kỹ thuật số. Thành phần cốt lõi, nguồn tia X tiêu điểm siêu nhỏ, được chế tạo bằng công nghệ tiên tiến. Tia X hội tụ cao này giống như cái nhìn không ngừng nghỉ của RICH FULL JOY hướng tới sự hoàn hảo. Bằng cách tận dụng sự khác biệt trong khả năng hấp thụ tia X của các vật liệu khác nhau, nó xuyên qua bề mặt của các bo mạch PCBA và đi sâu vào cấu trúc bên trong phức tạp của chúng. Cho dù đó là những góc khuất của bo mạch nhiều lớp hay kiến trúc bên trong của các thiết bị đóng gói, mọi chi tiết nhỏ nhất đều được thể hiện rõ ràng trong hình ảnh kiểm tra, không để lại chỗ cho các khuyết tật tiềm ẩn.
Cảm biến dạng phẳng độ phân giải cao tích hợp trong thiết bị đóng vai trò như "con mắt vàng" của việc kiểm tra chất lượng, một kiệt tác được chế tác bởi RICH FULL JOY. Với diện tích hình ảnh hiệu quả rộng lớn 130×130mm, nó hoạt động như một tấm canvas rộng lớn để đảm bảo chất lượng, ghi lại tỉ mỉ mọi chi tiết của PCBA với độ chính xác chưa từng có. Ma trận điểm ảnh 1536×1536, kết hợp với kích thước điểm ảnh cực nhỏ 85 micron, mang lại độ rõ nét hình ảnh đáng kinh ngạc, cho phép phát hiện các khuyết tật nhỏ bằng một phần mười đường kính của sợi tóc người.
Với tốc độ khung hình 20 khung hình/giây, thiết bị đảm bảo hiển thị hình ảnh kiểm tra liền mạch và theo thời gian thực, cung cấp cho người vận hành thông tin chính xác và tức thì. Chức năng nghiêng ±30°, kết hợp với phạm vi chuyển động 300mm, cho phép kiểm tra toàn diện 360 độ bo mạch in (PCBA) từ mọi góc độ và vị trí có thể. Điều này đảm bảo không có yếu tố nào ảnh hưởng đến chất lượng, dù nhỏ đến đâu hay bị che khuất, có thể thoát khỏi sự kiểm tra, bảo vệ tính toàn vẹn và chất lượng tuyệt vời của mỗi bo mạch in được sản xuất.
Trong các tình huống ứng dụng thực tế, AX7900 thể hiện khả năng kiểm soát chất lượng vượt trội của RICH FULL JOY. Đối với các vấn đề như hàn nguội, nó có thể xác định chính xác các khe hở nhỏ, chỉ vài chục micromet, giữa các mối hàn và chân linh kiện. Khi đối mặt với nguy cơ ngắn mạch, thiết bị có thể xuyên qua lớp cách điện của bo mạch và xác định rõ ràng liệu có sự kết nối điện bất thường giữa các mạch hay không. Các mối nguy hiểm tiềm ẩn như bọt khí và vết nứt bên trong linh kiện cũng được phát hiện đầy đủ dưới sự kiểm tra của AX7900. Chức năng đo lường độc đáo của nó có thể tính toán chính xác thể tích và vị trí của bọt khí trong các sản phẩm điện tử/bán dẫn, với sai số được kiểm soát trong vòng 1%. Chức năng chỉnh sửa vị trí cho phép người dùng dễ dàng thiết lập nhiều điểm kiểm tra, cho phép kiểm tra đa điểm. Cho dù đó là các gói BGA (Ball Grid Array) phức tạp hay các thiết bị QFP (Quad Flat Package) có mật độ linh kiện cao, nó đều có thể hoàn thành việc kiểm tra nhanh chóng và chính xác. Chức năng định vị tự động, kết hợp với chức năng tự động thiết lập hình ảnh ghi lại thông tin điểm đặc trưng, cho phép người vận hành chỉ cần thao tác một vài nút bấm, thiết bị có thể nhanh chóng định vị vị trí kiểm tra được chỉ định và tự động truy xuất dữ liệu kiểm tra trước đó để phân tích so sánh, giúp cải thiện đáng kể hiệu quả và độ chính xác của quá trình kiểm tra, đồng thời xây dựng một tuyến phòng thủ vững chắc cho việc kiểm soát chất lượng.
Lấy một công ty điện tử nổi tiếng làm ví dụ. Trước khi hợp tác với RICH FULL JOY và giới thiệu AX7900, tỷ lệ lỗi ẩn trong dây chuyền sản xuất PCBA của công ty lên tới 3%, dẫn đến thiệt hại kinh tế hàng năm hơn mười triệu nhân dân tệ do các vấn đề về chất lượng sản phẩm. Tuy nhiên, sau khi thực hiện kiểm tra toàn diện quy trình với AX7900, tỷ lệ lỗi giảm xuống dưới 0,1%, và tỷ lệ sản phẩm trả lại thị trường gần như bằng không. Thành tựu đáng kể này không chỉ giúp công ty tiết kiệm được một khoản chi phí khổng lồ mà còn giúp sản phẩm của họ tạo dựng được danh tiếng về chất lượng vượt trội trên thị trường, với sự hài lòng của khách hàng ngày càng tăng.
RICH FULL JOY luôn tin tưởng rằng chất lượng là nền tảng của sự phát triển doanh nghiệp. Mọi khía cạnh của thiết bị kiểm tra huỳnh quang tia X tiêu điểm siêu nhỏ AX7900, từ nghiên cứu và phát triển đến sản xuất, đều trải qua quá trình kiểm soát chất lượng nghiêm ngặt và thử nghiệm hiệu năng bởi RICH FULL JOY. Đây không chỉ là một thiết bị kiểm tra đơn thuần; mà còn là cam kết không lay chuyển của RICH FULL JOY trong việc bảo vệ chất lượng PCBA. Lựa chọn RICH FULL JOY và AX7900 đồng nghĩa với việc lựa chọn sự đảm bảo chất lượng tối ưu, giúp mỗi bo mạch PCBA tỏa sáng trên thị trường với chất lượng hoàn hảo và giành được sự tin tưởng.
