Qabaqcıl Radar Sistemləri üçün Düzgün PCB Materialını Necə Seçmək olar?
PCB materialının seçimi radar sisteminin dizaynında vacib amildir və birbaşa performansa, etibarlılığa və qiymətə təsir göstərir. Avtomobil millimetr dalğalı radarı, hava hücumundan müdafiə radarı və yerüstü monitorinq radarı kimi müxtəlif radar tətbiqləri xüsusi PCB materialları tələb edir. Bu məqalədə performansı və səmərəliliyi maksimum dərəcədə artırmaq üçün radar sistemləri üçün düzgün PCB materialının seçilməsi üçün ətraflı təlimat təqdim olunur.

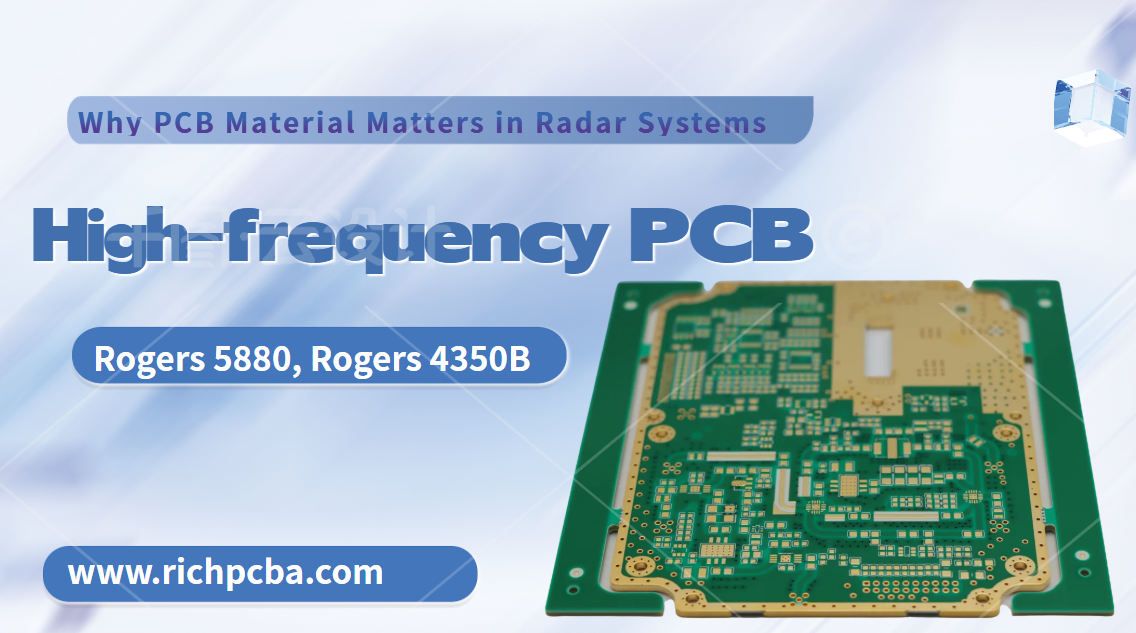

Niyə PCB Material Məsələləri Radar Sistemlərində
Tezlik Tələbləri
Radar sistemləri avtomobil radarları üçün 24 GHz və ya 77 GHz kimi yüksək tezlik diapazonlarında işləyir.
Yüksək tezlikli siqnallar, siqnalın bütövlüyünü təmin etmək və itkiləri minimuma endirmək üçün aşağı dielektrik sabitinə (Dk) və aşağı dielektrik itkisinə (Df) malik materiallar tələb edir.
İstilik İdarəetmə Performansı
Radar sistemləri çox vaxt yüksək güc altında işləyir. Yüksək istilik keçiriciliyinə malik materiallar səmərəli istilik yayılması üçün vacibdir.
Sərt Şərtlər Altında Etibarlılıq
Avtomobil radar sistemləri yüksək temperatur, rütubət və titrəmələrə davam gətirməlidir.
Hərbi radarlar ekstremal ətraf mühit şəraiti ilə üzləşir və bu da yüksək dərəcədə sabit və davamlı materiallar tələb edir.
Radar Sistemləri üçün Ümumi PCB Materialları
Rogers Materialları
Tövsiyə olunan növləri: Rogers 5880, Rogers 4350B
Əsas Xüsusiyyətlər:
Aşağı dielektrik sabiti və itkisi
Əla istilik stabilliyi və aşağı CTE (istilik genişlənmə əmsalı)
Millimetr dalğalı və yüksək tezlikli radar tətbiqləri üçün uyğundur.
İdeal istifadə halları: Millimetr dalğalı radar, hərbi radar, yüksək tezlikli rabitə modulları.
Takonik Materiallar
Tövsiyə olunan növləri: Taconic TLY, RF-35
Əsas Xüsusiyyətlər:
Rogers materialları ilə müqayisədə səmərəlidir
Orta və yüksək tezlikli tətbiqlər üçün orta performans.
İdeal istifadə halları: Avtomobil radarı, orta tezlikli monitorinq radarı.
Modifikasiya edilmiş FR-4 materialları
Əsas Xüsusiyyətlər:
Yüksək xərc səmərəliliyi
Orta tezlikli tətbiqlər üçün xüsusi örtüklər vasitəsilə təkmilləşdirilmiş performans.
İdeal istifadə halları: Ucuz radar sistemləri, kiçik miqyaslı monitorinq avadanlığı.
Poliimid (PI) Materialları
Əsas Xüsusiyyətlər:
Mürəkkəb dizaynlar üçün elastik material
Əla istilik və mexaniki xüsusiyyətlərə malikdir.
İdeal istifadə halları: İnteqrasiya olunmuş radar modulları, çevik anten sistemləri.
Düzgün PCB materialını seçmək üçün addımlar
Tezliyə əsasən seçin
Rogers 5880 kimi aşağı itkili materiallardan istifadə edin yüksək tezlikli radar.
Qiymətə həssas, aşağı tezlikli tətbiqlər üçün modifikasiya olunmuş FR-4 seçin.
Güc və İstilik Tələblərini Nəzərə Alın
Yüksək güclü radarlar metal əsaslı laminatlar kimi üstün istilik keçiriciliyinə malik materiallardan istifadə etməlidir.
Ətraf Mühit Şərtlərinə Uyğunluq
Hərbi və aerokosmik radarlar PTFE və ya poliimid kimi yüksək temperatura və nəmə davamlı materiallardan faydalanır.
Balans Performansı və Xərci
Büdcəsi məhdud olan layihələr üçün əsas performans meyarlarına cavab verdiyinə əmin olaraq modifikasiya olunmuş FR-4-ü seçin.
PCB Material Seçimində Ümumi Səhvlər
Yalnız Tək Bir Materiala Etibar Etmək
Müxtəlif radar modulları fərqli PCB materialları tələb edə bilər. Məsələn, RF modulları Rogers tələb edir, idarəetmə modulları isə FR-4 istifadə edə bilər.
İstilik İdarəetməsinə Baxış
İstilik baxımından səmərəli materiallarla belə, effektiv istilik yayılması üçün düzgün istilik radiatoru dizaynları vacibdir.
İstehsalın mürəkkəbliyini nəzərə almamaq
Yüksək performanslı materiallar tez-tez ixtisaslaşmış emal imkanları tələb edir, buna görə də təchizatçınızın bu mürəkkəbliklərin öhdəsindən gələ biləcəyinə əmin olun.
Nəticə: Mükəmməl Radar PCB Performansının Açarları
Radar sisteminin performansını, etibarlılığını və xərc səmərəliliyini optimallaşdırmaq üçün düzgün PCB materialının seçilməsi vacibdir. Yüksək tezlikli radar sistemləri üçün Rogers və Taconic materialları üstün performans təklif edir. Büdcəyə həssas tətbiqlər üçün modifikasiya olunmuş FR-4 xərc baxımından səmərəli alternativ təmin edə bilər.
Təcrübəli PCB istehsalçısı ilə tərəfdaşlıq, radar tətbiqləriniz üçün dəqiq material seçimi və istehsal dəstəyi təmin edir.
