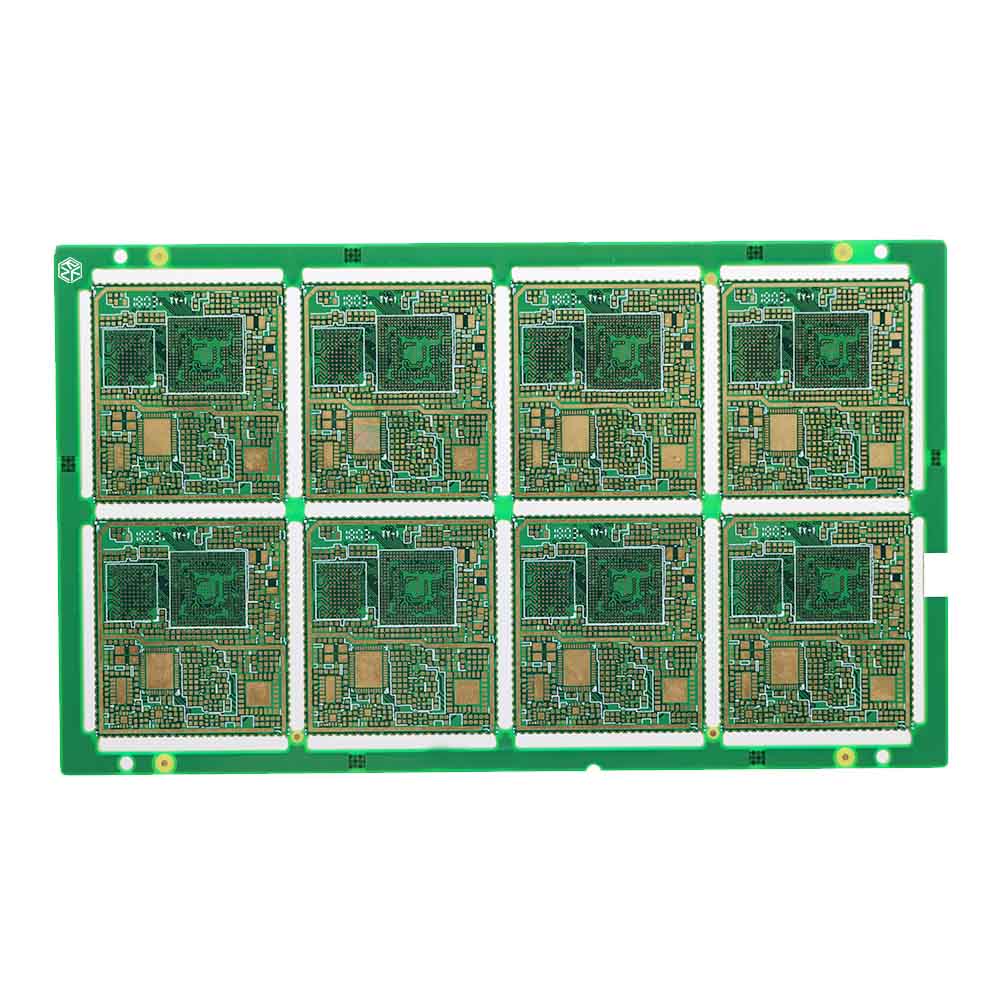

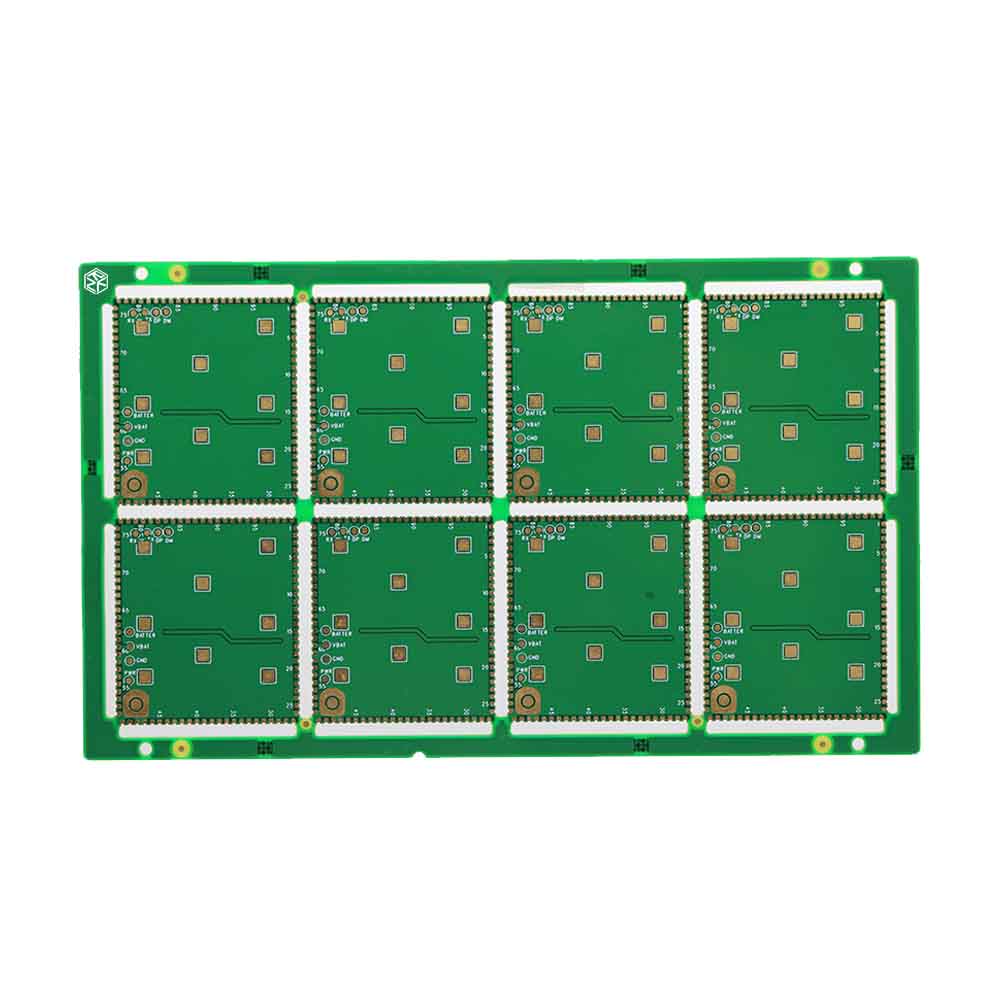

Πλακέτα μισής οπής, πλακέτα τυπωμένου κυκλώματος μονάδας 5G
Εφαρμογές μονάδων 5G
Οι μονάδες 5G είναι κρίσιμα στοιχεία για την πρόοδο της τεχνολογίας ασύρματων επικοινωνιών. Χρησιμοποιούνται ευρέως σε διάφορες εφαρμογές, όπως:
Smartphones και Tablets: Η ενσωμάτωση μονάδων 5G βελτιώνει την ταχύτητα και τη συνδεσιμότητα του διαδικτύου, προσφέροντας στους χρήστες μια ανώτερη εμπειρία κινητής τηλεφωνίας.
Συσκευές IoT: Οι μονάδες 5G επιτρέπουν την απρόσκοπτη συνδεσιμότητα για συσκευές Διαδικτύου των Πραγμάτων (IoT), διευκολύνοντας τα έξυπνα σπίτια, τις έξυπνες πόλεις και τον βιομηχανικό αυτοματισμό.
Συστήματα Αυτοκινήτου: Αυτές οι ενότητες υποστηρίζουν τεχνολογίες συνδεδεμένων αυτοκινήτων, όπως πλοήγηση σε πραγματικό χρόνο, επικοινωνία οχήματος προς όλα (V2X) και λειτουργίες αυτόνομης οδήγησης.
Συσκευές υγειονομικής περίθαλψης: Οι μονάδες 5G βελτιώνουν την τηλεϊατρική και την απομακρυσμένη παρακολούθηση ασθενών, επιτρέποντας ταχύτερη μετάδοση δεδομένων και διαγνωστικά σε πραγματικό χρόνο.
Βιομηχανικός Αυτοματισμός: Οι μονάδες 5G βελτιώνουν τις διαδικασίες αυτοματισμού στα εργοστάσια, παρέχοντας αξιόπιστη και γρήγορη μεταφορά δεδομένων για έξυπνη κατασκευή.
Επαυξημένη και Εικονική Πραγματικότητα: Επιτρέπουν τη μεταφορά δεδομένων υψηλής ταχύτητας που είναι απαραίτητη για καθηλωτικές εμπειρίες AR και VR.
Η ενσωμάτωση μονάδων 5G σε αυτές τις εφαρμογές διασφαλίζει συνδεσιμότητα υψηλής ταχύτητας, χαμηλή καθυστέρηση και βελτιωμένη συνολική απόδοση.
Προκλήσεις στην κατασκευή μονάδας 5G, πλακέτας μισής οπής
Ακεραιότητα σήματος υψηλής συχνότητας:
Πρόβλημα: Η διασφάλιση της ακεραιότητας του σήματος για σήματα 5G υψηλής συχνότητας είναι δύσκολη λόγω πιθανών παρεμβολών και απώλειας σήματος.
Λύση: Χρησιμοποιήστε υλικά υψηλής συχνότητας και ακριβείς τεχνικές σχεδιασμού για την ελαχιστοποίηση της υποβάθμισης του σήματος.
Ακρίβεια μισής οπής:
Πρόβλημα: Η επίτευξη ακριβούς διάτρησης και επιμετάλλωσης ημιοπών μπορεί να είναι δύσκολη, επηρεάζοντας τη συνδεσιμότητα και την αξιοπιστία.
Λύση: Εφαρμόστε προηγμένη τεχνολογία διάτρησης και επιμετάλλωσης και διατηρήστε αυστηρό ποιοτικό έλεγχο.
Θερμική Διαχείριση:
Πρόβλημα: Οι μονάδες 5G παράγουν σημαντική θερμότητα, η οποία μπορεί να επηρεάσει την απόδοση και τη μακροζωία της πλακέτας τυπωμένου κυκλώματος.
Λύση: Ενσωματώστε αποτελεσματικές λύσεις θερμικής διαχείρισης, όπως ψύκτρες και θερμικές οπές.
Τοποθέτηση και ευθυγράμμιση εξαρτημάτων:
Πρόβλημα: Η ακριβής τοποθέτηση και ευθυγράμμιση της μονάδας 5G στην πλακέτα τυπωμένου κυκλώματος είναι κρίσιμης σημασίας για την αποφυγή προβλημάτων απόδοσης.
Λύση: Χρησιμοποιήστε αυτοματοποιημένα μηχανήματα συλλογής και τοποθέτησης και εξασφαλίστε ακριβή ευθυγράμμιση κατά τη συναρμολόγηση.
Συμβατότητα υλικών:
Πρόβλημα: Η συμβατότητα μεταξύ του υποστρώματος PCB, των στρώσεων χαλκού και της μονάδας 5G μπορεί να είναι δύσκολη.
Λύση: Επιλέξτε κατάλληλα υλικά και διασφαλίστε τη συμβατότητα μέσω αυστηρών δοκιμών.
Ανοχές κατασκευής:
Πρόβλημα: Η διατήρηση αυστηρών ανοχών για τις διαστάσεις και τα μεγέθη οπών της πλακέτας τυπωμένου κυκλώματος είναι ζωτικής σημασίας για την σωστή ενσωμάτωση των μονάδων.
Λύση: Χρησιμοποιήστε εξοπλισμό κατασκευής υψηλής ακρίβειας και εφαρμόστε διεξοδικές διαδικασίες επιθεώρησης.
Διαχείριση Κόστους:
Πρόβλημα: Η προηγμένη τεχνολογία που απαιτείται για τα PCB 5G μπορεί να οδηγήσει σε υψηλότερο κόστος παραγωγής.
Λύση: Βελτιστοποίηση της παραγωγικής διαδικασίας και των υλικών για την εξισορρόπηση της απόδοσης και του κόστους.

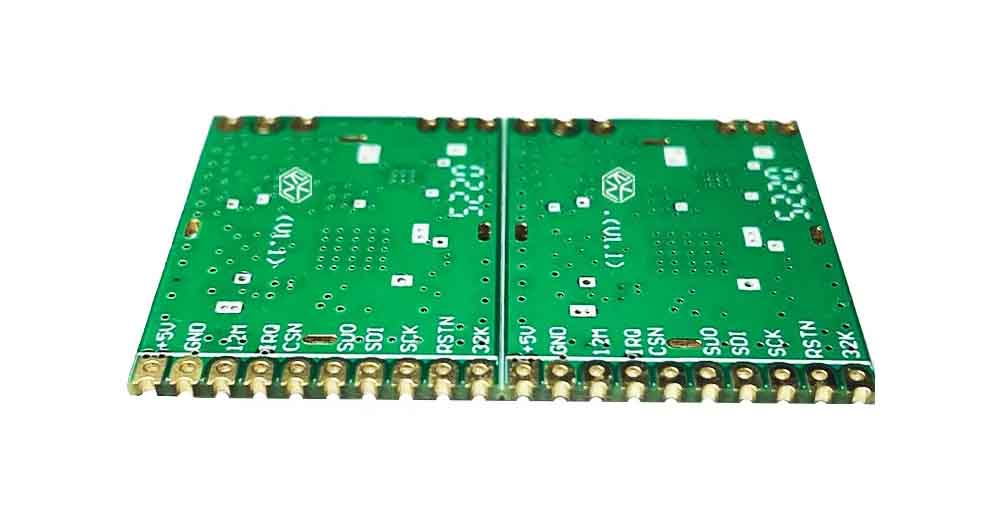

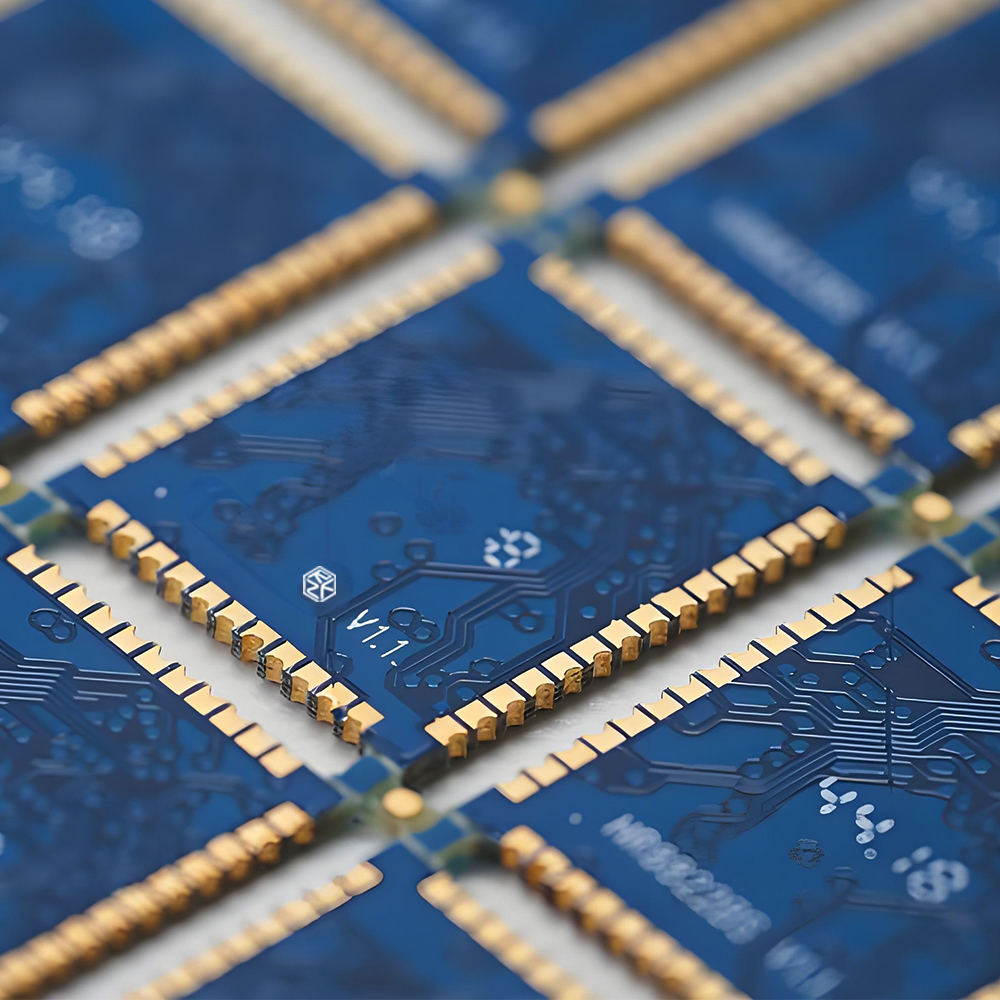

Τι είναι μια πλακέτα τυπωμένου κυκλώματος μισής οπής;
Μια πλακέτα τυπωμένου κυκλώματος (PCB) μισής οπής αναφέρεται σε έναν τύπο PCB που ενσωματώνει οπές διέλευσης με μόνο μερική επιμετάλλωση ή κάλυψη. Αυτές οι μισές οπές χρησιμοποιούνται συνήθως για τη σύνδεση διαφορετικών στρωμάτων της πλακέτας τυπωμένου κυκλώματος χωρίς πλήρη επιμετάλλωση της οπής, συχνά για εξοικονόμηση κόστους ή μείωση της πολυπλοκότητας κατασκευής.
Χαρακτηριστικά των πλακετών τυπωμένων κυκλωμάτων μισής οπής:
Ευελιξία Σχεδιασμού: Οι ημι-οπές μπορούν να βοηθήσουν στη διαχείριση του χώρου και της δρομολόγησης σε ένα PCB, επιτρέποντας πιο αποτελεσματικό σχεδιασμό.
Αποδοτικότητα κόστους: Μπορούν να μειώσουν το κόστος κατασκευής ελαχιστοποιώντας την απαιτούμενη ποσότητα επιμετάλλωσης.
Απλότητα κατασκευής: Απλοποιούν τη διαδικασία διάτρησης και επιμετάλλωσης σε σύγκριση με τις πλήρως επιμεταλλωμένες οπές.
Κοινές χρήσεις:
Δρομολόγηση σήματος: Για τη σύνδεση διαφορετικών στρωμάτων σε μια πλακέτα τυπωμένου κυκλώματος πολλαπλών στρώσεων.
Οικονομικά αποδοτικές λύσεις: Σε σχέδια όπου η πλήρης επιμετάλλωση δεν είναι απαραίτητη για απόδοση ή αξιοπιστία.
Μέθοδος κατασκευής για μονάδα 5G, πλακέτα μισής οπής
ντοΣχεδιασμός και Πρωτότυπα:
Σχηματική Σχεδίαση: Δημιουργήστε ένα λεπτομερές σχηματικό διάγραμμα της πλακέτας τυπωμένου κυκλώματος (PCB), ενσωματώνοντας τις απαιτήσεις σχεδιασμού της μονάδας 5G και της ημι-οπής.
Διάταξη PCB: Αναπτύξτε τη διάταξη PCB, διασφαλίζοντας την ακριβή τοποθέτηση της μονάδας 5G και των οπών ημι-οπών.
Επιλογή Υλικού:
Υπόστρωμα PCB: Επιλέξτε ένα κατάλληλο υλικό υποστρώματος όπως FR4 ή υλικά υψηλής συχνότητας όπως Rogers για εφαρμογές 5G.
Πάχος χαλκού: Επιλέξτε το κατάλληλο πάχος χαλκού για την ακεραιότητα του σήματος και τις απαιτήσεις ισχύος.
Κατασκευή PCB:
Φωτογραφική Διαδικασία: Εφαρμόστε μια φωτοευαίσθητη μεμβράνη στο υπόστρωμα της πλακέτας τυπωμένου κυκλώματος (PCB) και εκθέστε την σε υπεριώδη ακτινοβολία μέσω μιας φωτομάσκας για να δημιουργήσετε το μοτίβο κυκλώματος.
Χάραξη: Αφαιρέστε τον ανεπιθύμητο χαλκό χρησιμοποιώντας ένα διάλυμα χάραξης για να αποκαλύψετε τα ίχνη και τις μισές οπές της πλακέτας τυπωμένου κυκλώματος.
Διάτρηση: Τρυπήστε τις ημι-οπές (διόδους) με ακρίβεια για να διασφαλίσετε την ακριβή ευθυγράμμιση και συνδεσιμότητα.
Συνέλευση:
Τοποθέτηση εξαρτημάτων: Τοποθετήστε τη μονάδα 5G και άλλα εξαρτήματα στην πλακέτα τυπωμένου κυκλώματος χρησιμοποιώντας αυτοματοποιημένα μηχανήματα pick-and-place.
Συγκόλληση: Χρησιμοποιήστε τεχνικές συγκόλλησης με επαναφορά ροής ή συγκόλλησης με κύματα για να στερεώσετε τα εξαρτήματα, συμπεριλαμβανομένης της μονάδας 5G, στην πλακέτα τυπωμένου κυκλώματος.
Δοκιμές και Έλεγχος Ποιότητας:
Ηλεκτρικές δοκιμές: Εκτελέστε ηλεκτρικές δοκιμές για να επαληθεύσετε τη συνδεσιμότητα και την ακεραιότητα του σήματος, διασφαλίζοντας ότι οι ημι-οπές και η μονάδα 5G λειτουργούν σωστά.
Επιθεώρηση: Διεξάγετε οπτικούς ελέγχους και χρησιμοποιήστε μηχανήματα ακτίνων Χ για να ελέγξετε για ελαττώματα ή προβλήματα συγκόλλησης.
Τελική Συναρμολόγηση:
Περίβλημα: Τοποθετήστε την πλακέτα τυπωμένου κυκλώματος με τη μονάδα 5G στο τελικό περίβλημα ή περίβλημα, διασφαλίζοντας την κατάλληλη θερμική διαχείριση και προστασία.
