چرا کیفیت انتقال ویدیو، موفقیت ماموریت پهپاد را تعیین میکند؟
در هر سیستم پهپادی - چه FPV، چه نظارتی و چه شناسایی هوش مصنوعی - ماژول انتقال ویدیو، پنجره اپراتور به آسمان است.
با این حال، بیش از ۴۰٪ از خرابیهای پهپادهای میدانی در وظایف نظارتی و بازرسی ناشی از افت سیگنال، لرزش ویدیو یا تداخل RF است (منبع: گزارش سیستمهای پهپاد تجاری ۲۰۲۴).
حتی یک تاخیر ۱۰۰ میلیثانیهای در ۶۰ فریم بر ثانیه میتواند منجر به از دست رفتن اهداف یا تصحیح بیش از حد خلبان در مسابقات FPV با سرعت بالا شود.
یک پهپاد حرفهای باید سیستم ارسال تصویر ویدیویی داشته باشد که:
- تأخیر کم (در حالت ایدهآل کمتر از ۵۰ میلیثانیه برای FPV)
- مقاوم در برابر تداخل (به خصوص در اطراف موتورها، ESCها، GPS)
- قابلیت پخش HD (720p–1080p با کدگذاری تطبیقی)
- سازگار با ایستگاه زمینی یا عینکهای ایمنی (HDZero، DJI O3، آنالوگ)

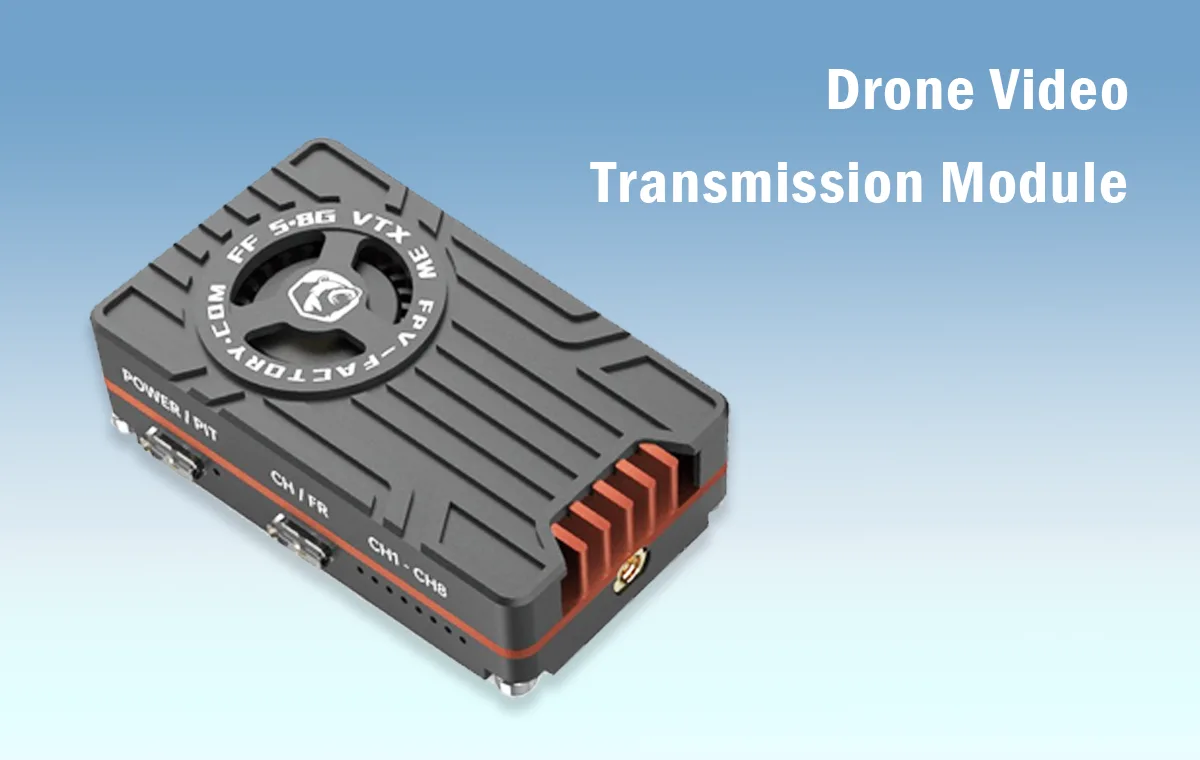

معماری سیستم ماژول انتقال تصویر پهپاد
| کامپوننت | عملکرد | یادداشت طراحی |
|---|---|---|
| رابط دوربین | ورودی ویدیوی دیجیتال (MIPI، HDMI) را میپذیرد | طرح تطبیق امپدانس با سرعت بالا |
| رمزگذار | فشردهسازی سیگنال با استفاده از H.264/H.265 | کنترل حرارتی و لرزش ساعت ضروری است |
| قسمت جلویی RF (TX) | سیگنال را روی فرکانسهای ۵.۸ گیگاهرتز / ۲.۴ گیگاهرتز ارسال میکند | محافظ، سرکوب هارمونیک |
| مدیریت برق | ریلهای ۳.۳ ولت، ۵ ولت، ۱۲ ولت | از فیلتر LC + دیودهای TVS استفاده کنید |
| پورت آنتن | به آنتنهای با قطبش خطی/دایره ای متصل میشود | ردیابی تطبیق ۵۰ اهم، مسیریابی لبه زمین شده |
⚠️ نویز سوئیچینگ از مبدلهای DC-DC روی برد نزدیک انکودر را نادیده نگیرید. این نویز منبع مکرری از آثار سایهدار است.

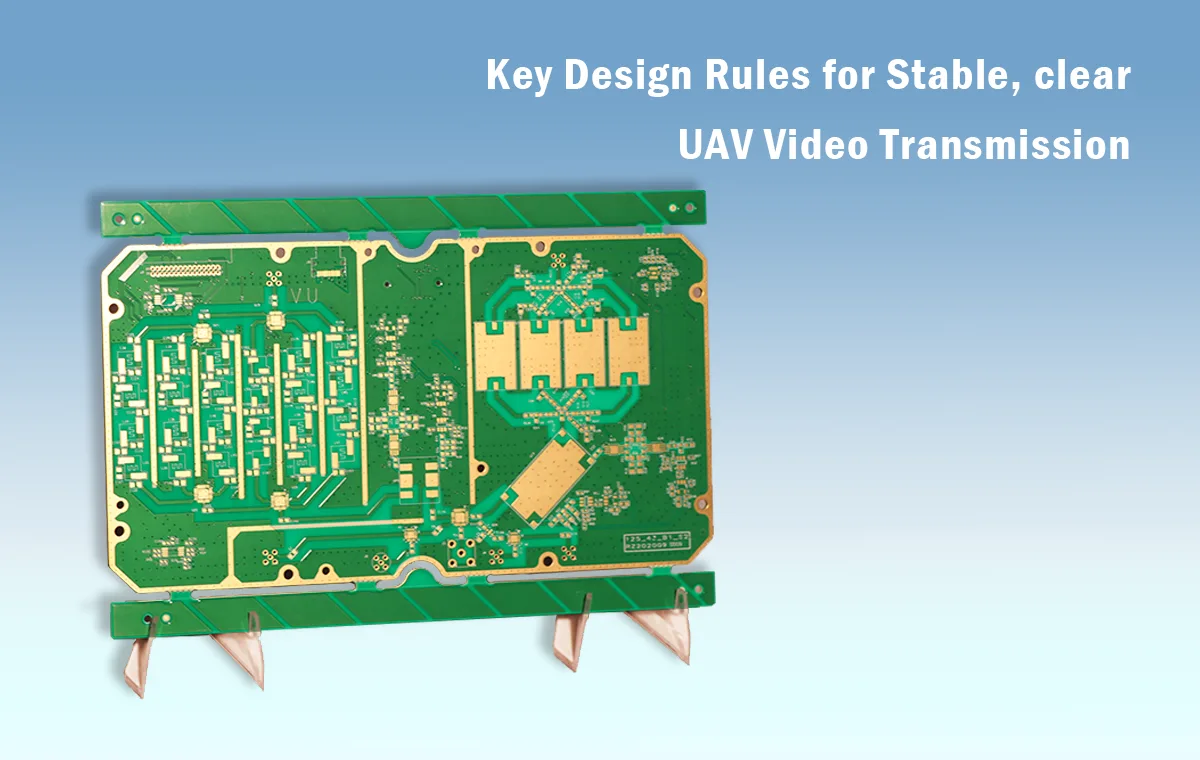

قوانین کلیدی طراحی برای انتقال ویدیوی پایدار و واضح پهپاد
۱. مسیریابی تفاضلی پرسرعت (MIPI/HDMI)
- امپدانس تفاضلی ۱۰۰ اهم کنترلشده
- از طول خرد شده >3 میلی متر خودداری کنید
- طول همسان در محدوده ±10 میلیلیتر
۲. محافظ EMI و استراتژی اتصال به زمین RF
- استفاده از زمین محکم زیر قطعات RF
- هر ۲ سانتیمتر در طول مسیر ویدیو، مسیر دوخت را اضافه کنید
- سپرهای فلزی روی مناطق رمزگذار RF +
- فاصله بین ESCها و موتورها را بیشتر از 10 میلیمتر نگه دارید.
۳. مدیریت حرارتی
- آی سی انکودر با قابلیت ریختن مس زیر سطح
- ویاسهای حرارتی ۰.۳ میلیمتری (پد ۰.۶ میلیمتری) را به زمین اضافه کنید
- برای انکودرهای 4K، مناطق هیت سینک هوای فشرده اضافه کنید
۴. فیلتر کردن توان
- فیلترهای PI (10µF + 0.1µF + فریت) روی هر ریل ولتاژ
- برای محافظت در برابر تخلیه الکترواستاتیکی (ESD) در پورت آنتن، از دیودهای TVS (مثلاً PESD5V0S1UL) استفاده کنید.
کاربردها بر اساس صنعت و مشخصات پیشنهادی
| کاربرد | الزامات کلیدی | توصیه |
|---|---|---|
| پهپادهای مسابقهای FPV | تأخیر بسیار کم، حداقل لرزش | آنالوگ یا DJI O3 / HDZero با انکودر ۵۰ میلیثانیهای |
| بازرسی صنعتی | وضوح تصویر 1080p، مقاوم در برابر تداخل الکترومغناطیسی | رمزگذار H.264 + فرکانس رادیویی 5.8 گیگاهرتز با پوشش تطبیقی |
| پهپادهای کشاورزی | برد بلند، پایدار در برابر ارتعاش | ماژول ۲.۴ گیگاهرتز + کانکتورهای پیچی |
| امنیت و نظارت | پخش زنده با پوشش GPS | خروجی RTMP/UDP + ماژول RF رمزگذاری شده |
| پهپادهای هوش مصنوعی (CV / ML) | فید کم اتلاف برای تشخیص اشیا | ویدیوی خام MIPI + پیشپردازنده بافر |
اشتباهات رایجی که کیفیت ویدئوهای پهپاد را کاهش میدهند
| اشتباه | تأثیر | راه حل |
|---|---|---|
| صفحه زمین مشترک با ESCها | نویز EMI، افت ولتاژ | از صفحات جداشونده، زمین کردن ستاره تک نقطهای استفاده کنید |
| بدون نیاز به تخلیه حرارتی برای انکودر | گرمای بیش از حد → صفحه سیاه | اضافه کردن مسیریابهای حرارتی + هیت سینکها |
| خمیدگیهای ۹۰ درجه در خطوط ویدیویی پرسرعت | بازتابهای سیگنال | از پیچهای ۴۵ درجه یا مسیرهای منحنی استفاده کنید |
| ردیابی آنتن بلند بدون تطبیق | سیگنال پراتلاف | امپدانس ۵۰ اهم + اتصال لبه زمین شده را تضمین کنید |
| رگولاتور سوئیچینگ خیلی نزدیک به RF است | سایهاندازی تصویر | شیلد + فاصله >20 میلیمتر از مسیر انکودر |
چرا با Rich Full Joy در طراحی و مونتاژ ماژول Video TX کار کنیم؟
- ✅ بیش از 20 سال سابقه در طراحی PCB فرکانس بالا
- ✅ تجربه در زمینه ماژولهای RF TX تا فرکانس 6 گیگاهرتز
- ✅ پشتیبانی کامل از DFM/DFT برای بردهای ویدیویی پهپاد
- ✅ قابلیت محافظت، پوششدهی، پوششدهی تطبیقی
- ✅ نمونهسازی سریع + PCBA انبوه برای تولیدکنندگان پهپاد
📌 چه به یک برد فرستنده آنالوگ جمع و جور برای پهپادهای مسابقهای نیاز داشته باشید و چه به یک انکودر دیجیتال 1080p + استک RF برای نظارت خودکار، ما آن را طراحی، تولید و مونتاژ میکنیم - همه اینها در داخل شرکت انجام میشود.
