آیا بردهای مدار چاپی فرکانس بالا و سرعت بالا با فرآیندهای استاندارد SMT سازگار هستند؟

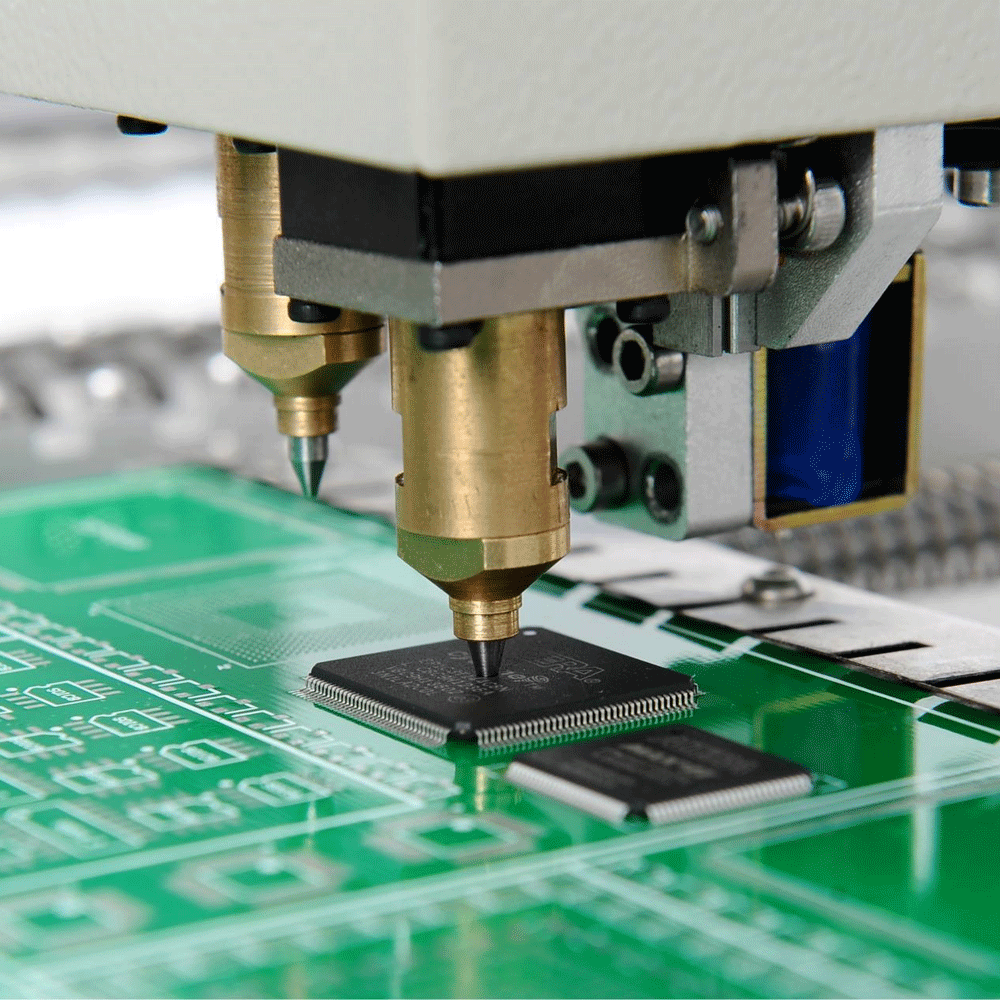

برخورد بین مهندسی RF و تولید SMT
بردهای مدار چاپی با فرکانس بالا (HF) و سرعت بالا (HS) که در فرستنده/گیرندههای 5G، ارتباطات ماهوارهای، رادار خودرو و سرورهای پرسرعت استفاده میشوند، به دقت فوقالعاده در مواد، کنترل امپدانس و یکپارچگی سیگنال نیاز دارند.
بنابراین، آیا میتوان آنها را به طور قابل اعتمادی روی یک خط استاندارد SMT مونتاژ کرد؟
پاسخ کوتاه: بله، اما با تطبیقهای خاص فرآیند. در اینجا چیزی است که باید بدانید.
تفاوتهای کلیدی بین بردهای مدار چاپی HF/HS و بردهای استاندارد FR-4
| پارامتر | برد مدار چاپی HF/HS | PCB استاندارد FR-4 |
|---|---|---|
| مواد بستر | راجرز، تاکونیک، مگترون ۶ | FR-4 |
| ثابت دیالکتریک (Dk) | کم (≈۲) | ۴.۲–۴.۸ ~ |
| ضریب اتلاف (Df) | خیلی کم (مثلاً 0.001) | بالاتر |
| سرعت سیگنال | >10 گیگابیت بر ثانیه | |
| از طریق فناوری | نابینا/مدفون | از طریق سوراخ |
| پرداخت سطح | ENIG، ENEPIG، نقره غوطه ور | هاسل |
چالشهای اصلی SMT برای PCB های HF/HS و راهحلها
۱. حساسیت حرارتی
لمینتهای مبتنی بر PTFE در امتداد محور Z منبسط میشوند و به راحتی لایه لایه میشوند.
- از یک پروفیل جریان برگشتی کنترلشده (حداکثر ≤245 درجه سانتیگراد) استفاده کنید.
- برای جلوگیری از شوک، پیش گرمایش را به آرامی انجام دهید.
۲. تاب برداشتن و ناپایداری ابعادی
- تختهها را به مدت ۲ تا ۴ ساعت در دمای ۱۰۵ درجه سانتیگراد بپزید.
- برای حفظ صافی از وسایل یا حاملها استفاده کنید.
۳. سازگاری با پرداخت سطح
- خمیر لحیم کاری را با سطوح ENIG/ENEPIG مطابقت دهید.
- رطوبت را کنترل کنید؛ پدها را قبل از چاپ بررسی کنید.
۴. انتخاب شابلون و چسب
- از خمیر لحیم نوع ۴ یا ۵ استفاده کنید.
- SPI را انجام دهید و برای ارتفاع ناهموار قطعات از شابلونهای پلهای استفاده کنید.
۵. شیلد و اتصال زمین RF
- محافظ پس از جریان مجدد را نصب کنید.
- برای اتصال زمین از لحیمکاری انتخابی یا اپوکسی رسانا استفاده کنید.

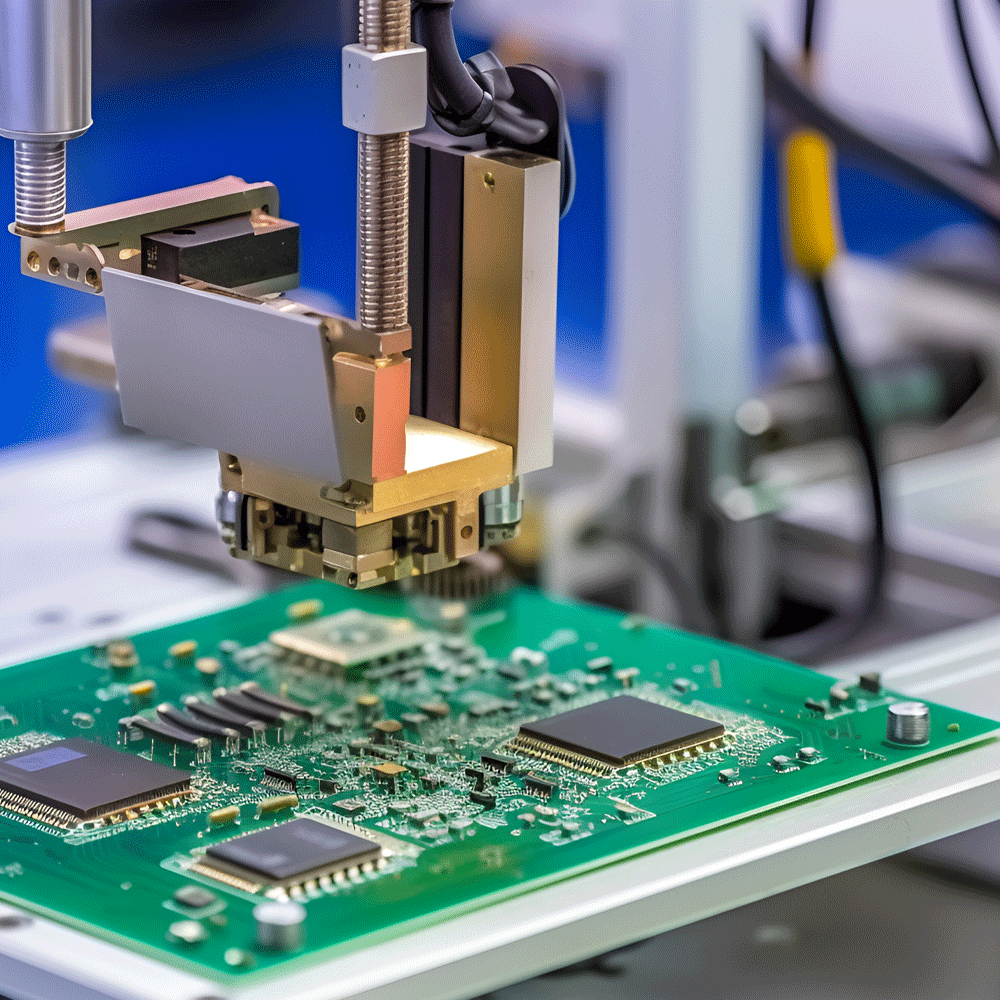

آیا یک خط استاندارد SMT میتواند این بردها را مدیریت کند؟
بله—در صورت مجهز بودن به ابزار مناسب و پرسنل آموزش دیده:
- جریان مجدد نیتروژن: از اکسیداسیون جلوگیری میکند.
- بازرسی با اشعه ایکس: برای BGA و QFN ضروری است.
- AOI پیشرفته: جابجاییها و حفرههای جزئی را تشخیص میدهد.
- جریان مجدد خلاء: حفرههای موجود در پدهای حرارتی را کاهش میدهد.
وقتی تخصص مونتاژ واقعاً اهمیت دارد
- ماژولهای آنتن 5G mmWave
- بردهای رادار ۷۷ گیگاهرتز (خودرو)
- سیستمهای بکهال مایکروویو
- مدارهای LNA/PA در هوافضا
- کارتهای SerDes و فرستنده-گیرنده برای هوش مصنوعی/سرورها
چرا ریچ فول جوی را انتخاب کنیم؟
شادی سرشار یک شریک قابل اعتماد EMS برای بازارهای با قابلیت اطمینان بالا مانند مخابرات، هوافضا و خودرو است. ما موارد زیر را ارائه میدهیم:
- SMT برای راجرز، مگترون، تفلون و هیبریدها
- لحیمکاری تخصصی BGA، QFN و mmWave IC
- DFM داخلی برای بردهای پرسرعت
- پشتیبانی از reflow و فیکسچر سفارشی
ما تفاوت بین مونتاژ RF و FR-4 را درک میکنیم و مطابق با مشخصات عملکرد شما، آن را میسازیم.
