ویاسهای PCB: چالشها و راهحلهای کلیدی برای انتقال سیگنال پرسرعت

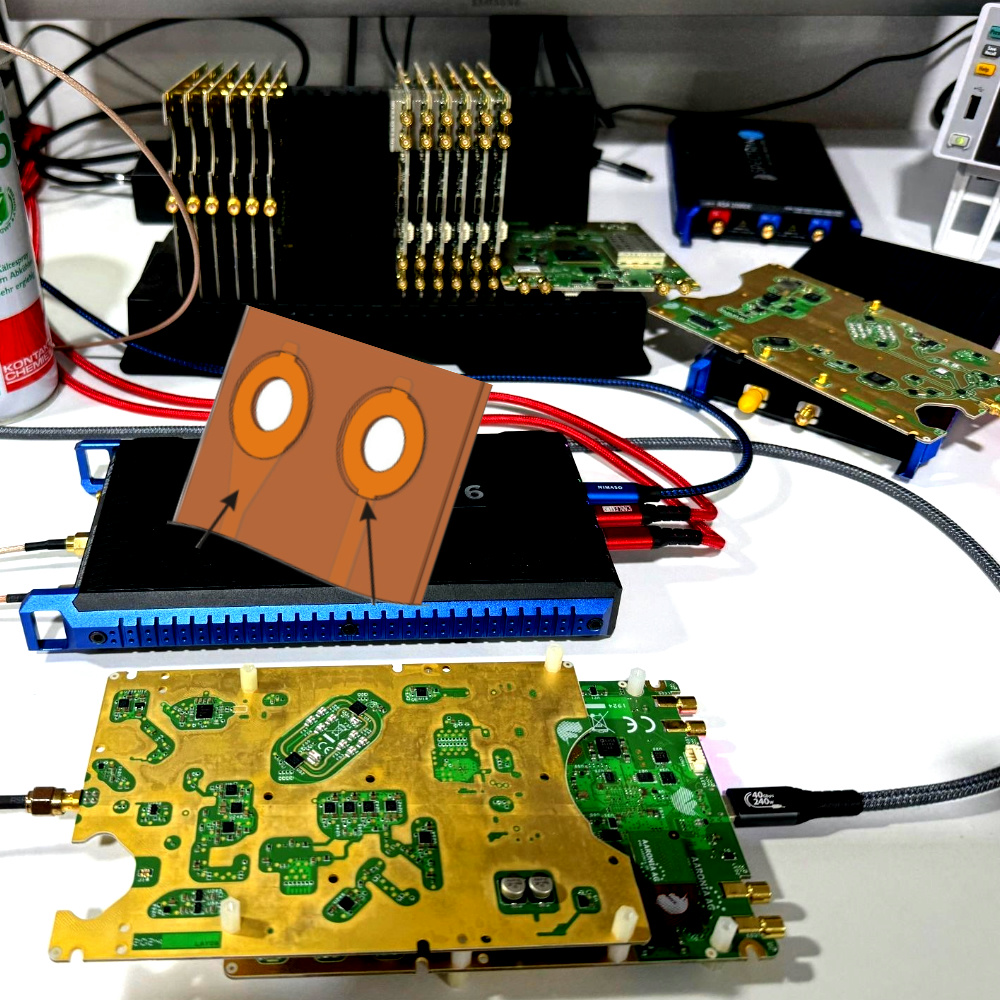

آشنایی با ویاسهای PCB
در طراحی و ساخت برد مدار چاپی (PCB)، مسیرها (vias) به عنوان اتصالات حیاتی بین لایههای مختلف PCB عمل میکنند. با وجود اندازه کوچکشان، آنها به طور قابل توجهی بر عملکرد الکتریکی، به ویژه در انتقال سیگنال با سرعت بالا، تأثیر میگذارند. با پیشرفت مداوم دستگاههای الکترونیکی به سمت سرعت و عملکرد بالاتر، تسلط بر طراحی از طریق مسیرها (via) در PCB و تأثیرات آن بر سیگنالهای پرسرعت به یک چالش اساسی برای مهندسان و طراحان PCB تبدیل شده است.
انواع ویاسهای PCB
ویاسهای PCB را میتوان به سه نوع اصلی طبقهبندی کرد:
۱. مسیرها از طریق سوراخ:در کل PCB امتداد دهید و لایههای بالایی و پایینی و همچنین لایههای میانی را به هم متصل کنید.
۲. مسیرهای کور:از بیرونیترین لایه شروع کنید و بدون عبور از کل برد، به یک یا چند لایه داخلی متصل شوید.
۳. مسیرهای دفن شده:کاملاً در لایههای داخلی پنهان است و به لایههای خارجی متصل نیست.
هر نوع وایا کاربردهای متمایزی دارد. وایاهای سوراخدار معمولاً در اتصالات مدار استاندارد استفاده میشوند که در آنها ملاحظات هزینه بر عملکرد پرسرعت غلبه دارد. در همین حال، وایاهای کور و مدفون در طراحیهای PCB با چگالی و کارایی بالا ترجیح داده میشوند و امکان افزایش چگالی مسیریابی و بهبود یکپارچگی سیگنال را برای انتقال پرسرعت فراهم میکنند.
پارامترهای کلید از طریق
پارامترهای مهم طراحی via شامل قطر via، ضخامت آبکاری و فاصلهگذاری است. این عوامل مستقیماً بر عملکرد الکتریکی و مکانیکی تأثیر میگذارند:
● قطرهای کوچکترمسیریابی متراکمتر را ممکن میسازد، اما ممکن است پیچیدگی و هزینه تولید را افزایش دهد.
● ضخامت آبکاری مناسبقابلیت اطمینان الکتریکی و استحکام مکانیکی را تضمین میکند.
● فاصله گذاری مناسبتداخل سیگنال را به حداقل میرساند، اتلاف حرارتی را بهینه میکند و قابلیت تولید را تضمین میکند.

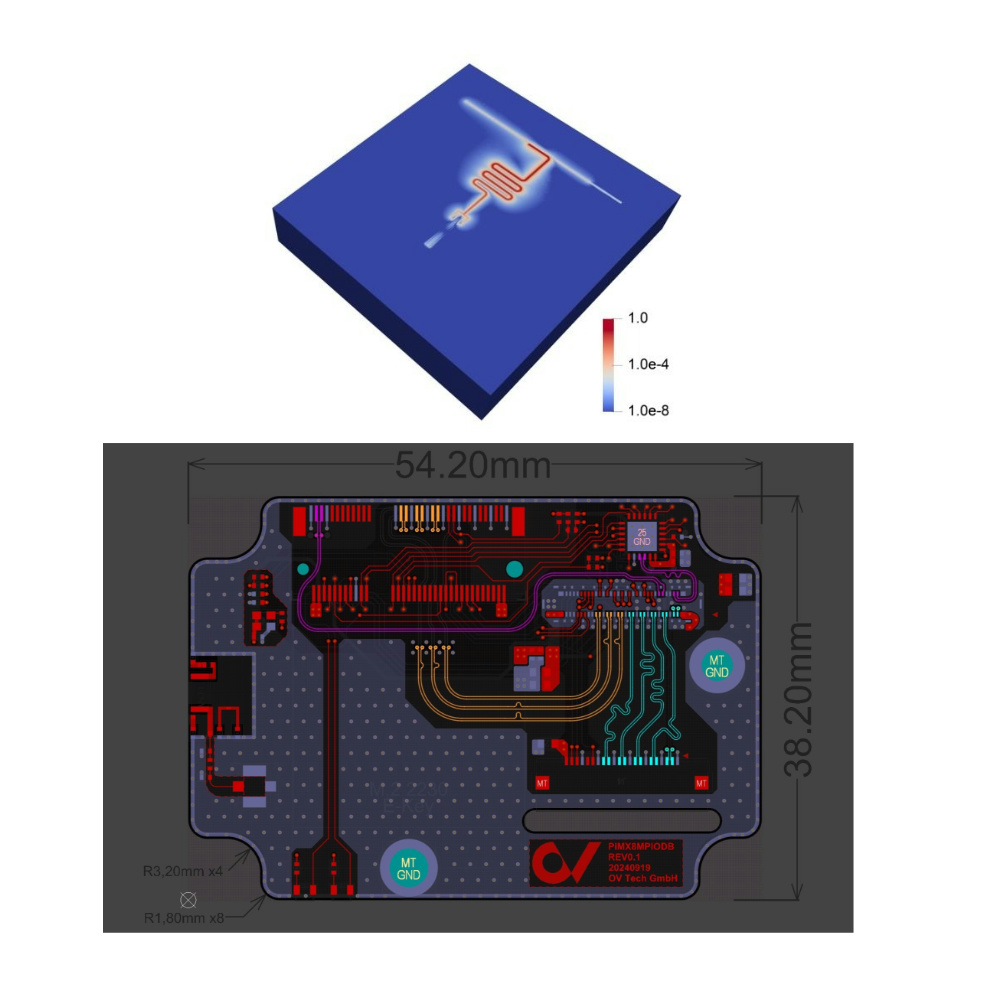

تأثیر ویاسهای PCB بر سیگنالهای پرسرعت
در انتقال سیگنال با سرعت بالا، ویاسها اثرات الکتریکی مختلفی را ایجاد میکنند که خازن انگلی و اندوکتانس انگلی نگرانیهای اصلی هستند.
خازن انگلی و اعوجاج سیگنال
ظرفیت خازنی پارازیتی ناشی از دیوارههای رسانای ویا است که با مس و مواد دیالکتریک اطراف در تعامل هستند. این اثر زمانهای صعود و نزول سیگنال را کند میکند و منجر به اعوجاج سیگنال و افزایش تأخیر در انتقال میشود. به عنوان مثال، در یک سیستم انتقال دیجیتال پرسرعت 10 گیگابیت بر ثانیه، ظرفیت خازنی پارازیتی میتواند تأخیرهایی در حد دهها پیکوثانیه ایجاد کند که به طور بالقوه باعث خطاهای داده میشود.
اندوکتانس انگلی و بازتاب سیگنال
القای پارازیتی با عبور جریان از طریق مسیرها ایجاد میشود و میدانهای مغناطیسی ناخواستهای ایجاد میکند. این اثر میتواند منجر به انعکاس سیگنال، تغییر دامنه سیگنال و تأثیر بر یکپارچگی سیگنال شود. در فرکانسهای گیگاهرتز، القای پارازیتی باعث زنگزدگی شدید سیگنال، افزایش نرخ خطای بیت (BER) و کاهش عملکرد کلی سیستم میشود.
ناپیوستگیهای امپدانس
از آنجایی که مسیرها (vias) باعث ایجاد ناپیوستگی در خطوط انتقال PCB میشوند، عدم تطابق امپدانس میتواند منجر به بازتابهای ناخواسته و مشکلات یکپارچگی سیگنال شود. در PCB های چند لایه، عدم تطابق امپدانس برجستهتر میشود و طراحی دقیق مسیرها (via) برای حفظ یکپارچگی سیگنال با سرعت بالا بسیار مهم است.
مطالعات موردی: تأثیر واقعی Viaها بر طراحی PCB پرسرعت
مادربردهای سرور پرسرعت
در طراحیهای اولیه مادربردهای سرور، بهینهسازی ناکافی via منجر به افت شدید سیگنال میشد، زمانی که نرخ انتقال CPU به حافظه از 2666MT/s فراتر میرفت. مهندسان خازن و اندوکتانس پارازیتی را به عنوان مقصر اصلی شناسایی کردند که باعث مشکلات زمانبندی و خطاهای انتقال میشد. با اصلاح ساختارهای via - کاهش قطر viaها، افزایش فاصله و بهینهسازی ضخامت آبکاری - مادربردهای سرور نسل بعدی به انتقال سیگنال پایدار با سرعت 3200MT/s با کاهش قابل توجه اعوجاج و BER دست یافتند.
چالشهای PCB ایستگاه پایه 5G
شبکههای 5G نیازمند عملکرد با فرکانس بسیار بالا هستند، جایی که حتی نقصهای جزئی via میتواند بر قابلیت اطمینان ارتباط تأثیر بگذارد. در طول طراحی اولیه یک ایستگاه پایه 5G، ناپیوستگیهای امپدانس القایی via بیش از حد منجر به بازتابهای شدید سیگنال، کاهش پوشش سیگنال و کاهش تجربه کاربر شد. مهندسان با پیادهسازی ساختارهای via مخروطی و بهبود انتقال via به trace، بر این مشکل غلبه کردند و پایداری سیگنال را افزایش داده و پوشش بیسیم را بهینه کردند.
استراتژیها و نوآوریها برای بهینهسازی ویاسهای پرسرعت PCB
تکنیکهای پیشرفته طراحی
۱.بهینهسازی از طریق هندسه:کاهش قطر viaها و قرار دادن استراتژیک viaها برای به حداقل رساندن اثرات انگلی.
۲. جفتسازی دیفرانسیلی از طریق:استفاده از مسیرهای زوجی برای سیگنالهای تفاضلی به منظور کاهش تداخل و تخریب سیگنال.
۳. دوخت ویاس برای اتصال به زمین:اضافه کردن ویاسهای زمین اطراف برای افزایش یکپارچگی مسیر برگشت و کاهش تداخل الکترومغناطیسی (EMI).
نوآوریهای تولیدی
۱. میکروویوهای سوراخشده با لیزر:قطرهای Via کوچکتر را ممکن میسازد، اثرات پارازیتی را کاهش میدهد و عملکرد سیگنال را بهبود میبخشد.
۲. آبکاری با دقت بالا:از طریق قابلیت اطمینان، به حداقل رساندن مقاومت و بهبود رسانایی الکتریکی، افزایش مییابد.
۳. تکنیکهای پیشرفته لمینیت:پیوند بین لایهای محکمتر را تضمین میکند، حفرههای داخلی را کاهش میدهد و عملکرد الکتریکی را بهبود میبخشد.
محافظ و بهبود مواد
۱. تکنیکهای محافظت از طریق:اضافه کردن حلقههای زمین یا لایههای محافظ در اطراف مسیرها برای کاهش تداخل.
۲. مواد با ثابت دیالکتریک پایین:انتخاب مواد پیشرفته PCB با ثابتهای دیالکتریک پایینتر برای به حداقل رساندن اتلاف سیگنال.
۳. ساختارهای خازنی و القایی جاسازیشده:استفاده از اجزای غیرفعال تعبیهشده برای جبران اعوجاج سیگنال القایی از طریق.
چشمانداز آینده: تکامل PCB از طریق فناوری
با پیشرفت روزافزون الکترونیک، نقش ویاسهای PCBدر طراحی با سرعت بالا، این موضوع اهمیت بیشتری پیدا خواهد کرد. روندهای آینده عبارتند از:
● افزایش کوچکسازی:فناوری میکروویای اصلاحشدهتر برای تطبیق با طرحهای متراکمتر و پرسرعتتر.
● بهینهسازی مبتنی بر هوش مصنوعی:استفاده از هوش مصنوعی و یادگیری ماشینی برای خودکارسازی از طریق جایگذاری و بهینهسازی.
● مواد نسل بعدی:بررسی مواد دیالکتریک و رسانای جدید برای کاهش بیشتر اتلاف سیگنال و بهبود عملکرد.
مهندسان طراحی PCB باید از این پیشرفتها جلوتر باشند تا با چالشهای نوظهور مقابله کنند و نوآوری را در انتقال سیگنال پرسرعت هدایت کنند.
نتیجهگیری:درک و بهینهسازی مسیرها در برد مدار چاپی (PCB vias) برای یکپارچگی سیگنالهای پرسرعت ضروری است. با پرداختن به چالشهایی مانند اثرات انگلی و عدم تطابق امپدانس، مهندسان میتوانند عملکرد، قابلیت اطمینان و قابلیت تولید برد مدار چاپی را در صنعت الکترونیک که دائماً در حال تکامل است، افزایش دهند.
