اهمیت PCB های فرکانس بالا در تولید قطعات الکترونیکی

همچنان که الکترونیک از نظر پیچیدگی پیشرفت می‌کند و تقاضا سریع‌تر می‌شود نرخ انتقال سیگنالPCB های فرکانس بالا به یک جزء حیاتی در توسعه تبدیل شده اند برنامه کاربردی با کارایی بالاهادر سراسر بخش تولید.

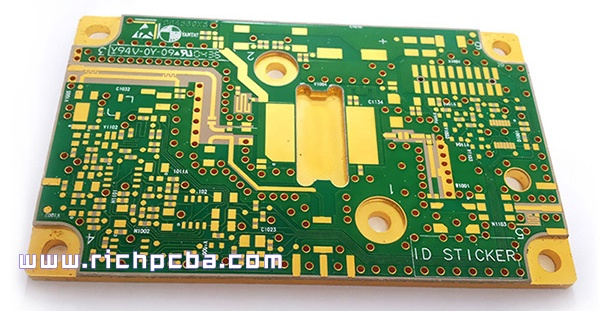

فرکانس بالا برد مدار چاپی(PCBها) در تولید الکترونیک ضروری شده‌اند و طیف وسیعی از ویژگی‌های ضروری را ارائه می‌دهند. در اصل، PCBهای فرکانس بالا به طور مؤثر انتقال می‌دهند. موج الکترومغناطیسیبا حداقل ضرر و اطمینان جریان سیگنال با سرعت بالاخواص کلیدی مرتبط با PCB های فرکانس بالا عبارتند از:

کم ضریب اتلافبردهای مدار چاپی با فرکانس بالا معمولاً ضریب اتلافی بین 0.0019 تا 0.025 دارند که حداقل تلفات را تضمین می‌کند. از دست دادن سیگنال و نگهداری نرخ انتقال سیگنالس.

کم ثابت دی الکتریکاین PCB ها دارای ثابت دی الکتریک پایین و پایدار هستند که باعث تسهیل در صاف بودن آنها می شود. انتقال فرکانسو به حداقل رساندن تأخیر سیگنال.

مقاومت شیمیایی: توانایی PCB های فرکانس بالا در مقاومت در برابر مواد شیمیایی بسیار ارزشمند است و مقاومت در برابر خوردگی و مناسب بودن برای محیط هایی با قرار گرفتن در معرض مواد شیمیایی قابل توجه را تضمین می کند.

جذب رطوبت پایین: با نرخ جذب آب پایین، بردهای مدار چاپی فرکانس بالا برای استفاده در محیط‌های نمناک و مرطوب بسیار مناسب هستند.

کم پایداری ابعادیبردهای مدار چاپی با فرکانس بالا به دلیل حفظ اندازه و عدم تأثیرپذیری از تغییرات دمای محیط شناخته می‌شوند.

با توجه به این ویژگی‌ها، کاربرد آنها گسترده است. با این حال، طراحان PCB باید اطمینان حاصل کنند که مراحل زیر هنگام طراحی PCB های فرکانس بالا با دقت دنبال می‌شوند:

برد مدار چاپی (PCB) را تعیین کنید فرکانس سیگنالتعیین الزامات ولتاژ و توان، تقسیم هر یک از آنها بسیار مهم است. هواپیمای قدرتو تطبیق سیگنال‌های مختلف را ارزیابی کنید. علاوه بر این، به حداقل رساندن سطح تلرانس و کاهش سطح نویز از ملاحظات مهم هستند.

انباشته شدن تختهبرنامه‌ریزی: الزامات مربوط به لایه انباشتهباید با در نظر گرفتن مواد خاص و محدودیت‌های آن، با دقت برنامه‌ریزی شود.

برنامه‌ریزی کف: برد مدار چاپی باید به بخش‌هایی تقسیم شود و در قسمت‌های حاوی بخش‌های دیجیتال و آنالوگ، ایزولاسیون مناسب برای جلوگیری از تداخل برقرار شود.

قدرت و صفحه زمینیs: پس از تعریف طرح PCB، درک طرح زمین ضروری است. تقسیم صفحه زمین ضروری است و گنجاندن یک مقاومت به همراه مسیر سیگنال برای بهبود مسیر بازگشت بسیار مهم است.

کاهش اندازه الگوهای زمین: PCB های فرکانس بالا اغلب دارای پدهای کوچک هستند. کوچک کردن فضا به حداقل رساندن آن کمک می کند. ظرفیت خازنی انگلیو استحکام مکانیکی را افزایش می‌دهد.

مسیر سیگنال فرکانسسیگنال‌های فرکانس بالا به تولید تشعشعات بالا معروف هستند. مسیریابی مؤثر سیگنال‌های فرکانس می‌تواند از تداخل بین سیگنال‌ها جلوگیری کند.

از قانون ۳W استفاده کنید: رعایت قانون ۳W تضمین می‌کند که یکپارچگی سیگنال حفظ می‌شود، بین ردپاها تفاوت ایجاد می‌کند و اثر کوپلینگ را به حداقل می‌رساند.

قانون 20H را اعمال کنید: کوپلینگ بین صفحات زمین و قدرت می‌تواند تهدیدی برای طراحی شما باشد. قانون 20H تضمین می‌کند که ضخامت بین صفحات قدرت و زمین مجاور بیشتر از صفحه قدرت باشد.

استفاده از PCB های فرکانس بالا

استفاده از PCB های فرکانس بالا به طور فزاینده ای رایج است و کاربردهایی از جمله موارد زیر دارد:

سیستم‌های ارتباطی در دستگاه‌های فیلترینگ، تقویت کنندهها، ایستگاه تقویت فشارها، و گیرندهس.

کاربردهای نظامی برای تولید مهمات و سلاح گرم.

سیستم رادارکه هواپیماها را هدایت کرده و از تصادفات جلوگیری می‌کنند.

دستگاه‌های تشخیصی و نظارتی حیاتی در صنعت پزشکی.

در نتیجه گیری

بردهای مدار چاپی با فرکانس بالا در تولید بردهای مدار چاپی الکترونیک ضروری هستند و ویژگی‌های قدرتمندی ارائه می‌دهند که آنها را به انتخابی ارجح برای لوازم الکترونیکی تبدیل می‌کند. آنها نقش مهمی در کاربردهای با کارایی بالا ایفا می‌کنند و با پیچیدگی روزافزون الکترونیک و تقاضا برای سرعت انتقال سیگنال بالاتر، اهمیت بیشتری پیدا می‌کنند.
