دانش PCB

در طراحی دستگاه‌های الکترونیکی مدرن، بردهای مدار چاپی (PCB) نقش حیاتی دارند. عملکرد بردهای مدار چاپی مستقیماً بر پایداری، قابلیت اطمینان و راندمان انتقال کل سیستم الکترونیکی تأثیر می‌گذارد.

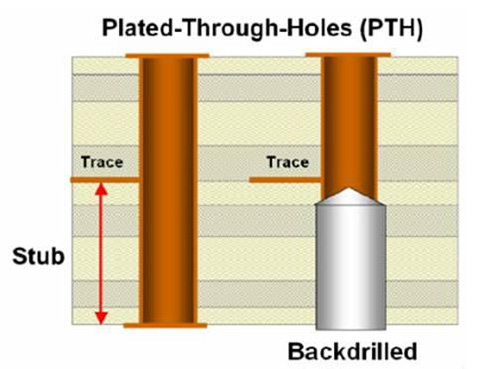

مسیر عبور برد مدار چاپی معمولاً به صورت سوراخ‌های سرتاسری (از سطح بالایی تا لایه پایینی) طراحی می‌شود. هنگامی که خط برد مدار چاپی که مسیر عبور را به لایه بالایی متصل می‌کند، به لایه بالایی نزدیک‌تر شود، یک انشعاب «تکه تکه» در مسیر اتصال برد مدار چاپی رخ می‌دهد.
