Επιθεώρηση PCB - Online AOI

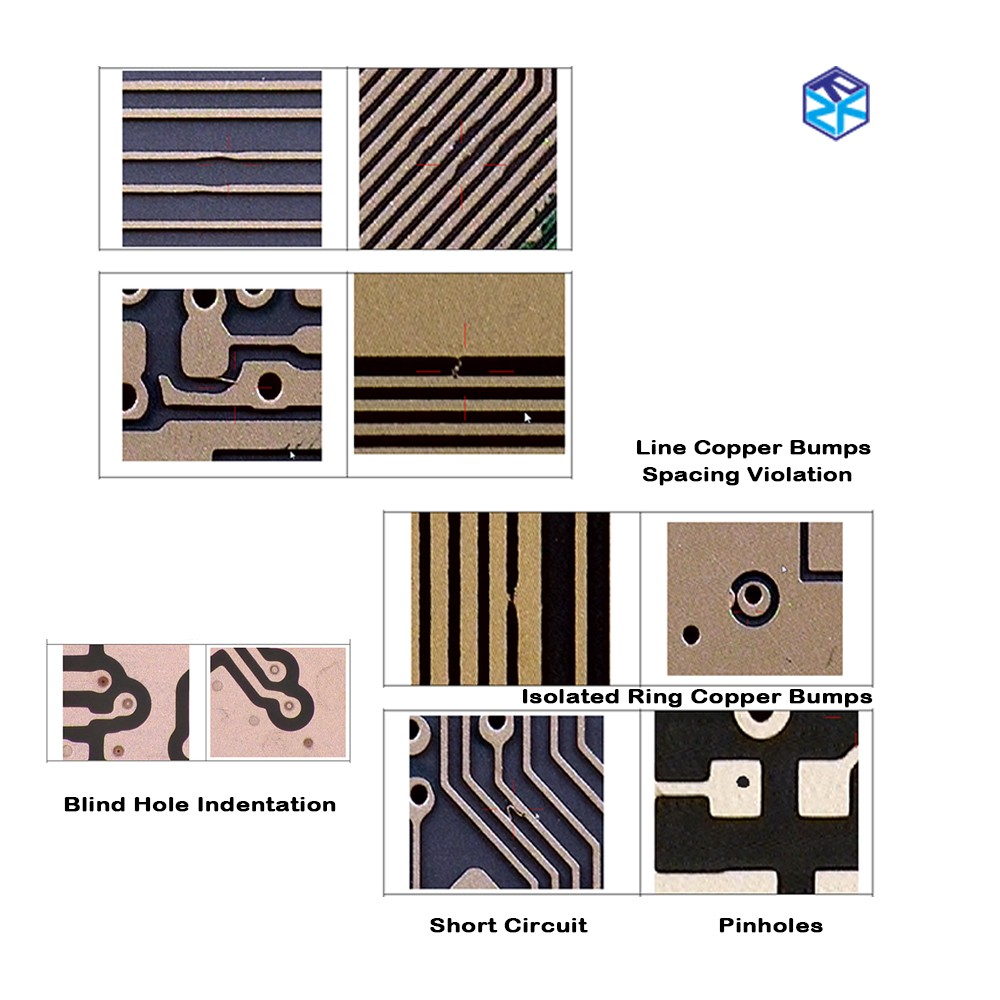

Στην παραγωγή PCB (Printed Circuit Boards), ακριβές ελάττωμαΕπιθεώρησηείναι ζωτικής σημασίας για τη διασφάλιση της ποιότητας του προϊόντος. Παρακάτω παρατίθενται περιγραφές κοινών ελαττωμάτων PCB:

Βραχυκύκλωμα

ΠεριγραφήΒραχυκύκλωμα συμβαίνει όταν δύο ή περισσότερες ηλεκτρικές διαδρομές στην πλακέτα τυπωμένου κυκλώματος (PCB) αλληλοσυνδέονται ακούσια.Ούτεted, προκαλώντας ροή ρεύματος εκεί που δεν θα έπρεπε. Αυτή η κατάσταση μπορεί να οδηγήσει σε βλάβη ή ζημιά στο κύκλωμα.

Σύγκρουση:

• Μπορεί να προκαλέσει κάψιμο της πλακέτας κυκλώματος
• Επηρεάζει την κανονική λειτουργία του κυκλώματος
• Αυξάνει το φορτίο ρεύματος, προκαλώντας πιθανώς υπερθέρμανση

Ανοιχτό κύκλωμα

ΠεριγραφήΈνα ανοιχτό κύκλωμα αναφέρεται σε διακοπή ή απώλεια σύνδεσης στις ηλεκτρικές διαδρομές στην πλακέτα τυπωμένου κυκλώματος, που εμποδίζει τη ροή ρεύματος. Αυτό το ελάττωμα μπορεί να έχει ως αποτέλεσμα τη μη σωστή λειτουργία του κυκλώματος.

Σύγκρουση:

• Προκαλεί βλάβη στο κύκλωμα
• Μπορεί να εμποδίσει την εκκίνηση της συσκευής
• Επηρεάζει τη συνολική σταθερότητα του κυκλώματος

Πλάτος γραμμής και απόσταση πάνω από την ανοχή

Περιγραφή: Το πλάτος της γραμμής και η υπέρβαση της ανοχής απόστασης εμφανίζονται όταν το πλάτος των ηλεκτρικών γραμμών ή η απόσταση μεταξύ γειτονικών γραμμών υπερβαίνει τις προδιαγραφές σχεδιασμού. Αυτό μπορεί να οδηγήσει σε παρεμβολές σήματος ή βραχυκυκλώματα κυκλώματος.

Σύγκρουση:

• Επηρεάζει την ηλεκτρική απόδοση του κυκλώματος
• Αυξάνει τις παρεμβολές σήματος
• Μπορεί να οδηγήσει σε ασταθή λειτουργία κυκλώματος

Εγκοπή

ΠεριγραφήΜια εγκοπή είναι μια μη γεμισμένη ή μη επεξεργασμένη περιοχή στην πλακέτα τυπωμένου κυκλώματος, η οποία μπορεί να προκαλέσει ατελείς συνδέσεις κυκλώματος ή βραχυκυκλώματα.

Σύγκρουση:

• Μπορεί να προκαλέσει προβλήματα ηλεκτρικής σύνδεσης
• Αυξάνει τον κίνδυνο διαρροής ρευμάτων
• Επηρεάζει τη συνολική αντοχή της πλακέτας κυκλώματος

Χάλκινο χτύπημα

ΠεριγραφήΈνα εξόγκωμα χαλκού αναφέρεται σε υπερυψωμένες περιοχές χαλκού στην πλακέτα τυπωμένου κυκλώματος, που συνήθως προκαλούνται από ανομοιόμορφες διαδικασίες επίστρωσης ή υπερβολική επιχάλκωση.

Σύγκρουση:

• Μπορεί να προκαλέσει προβλήματα συγκόλλησης
• Αυξάνει την ανομοιομορφία της επιφάνειας του PCB
• Επηρεάζει την ηλεκτρική απόδοση

Νιπτήρας χαλκού

ΠεριγραφήΜια χάλκινη καταβόθρα είναι μια κοιλότητα ή οπή στο στρώμα χαλκού της πλακέτας τυπωμένου κυκλώματος (PCB), που συνήθως προκαλείται από ανομοιόμορφη χάραξη ή ανεπαρκή εναπόθεση χαλκού.

Σύγκρουση:

• Επηρεάζει την ποιότητα της ηλεκτρικής σύνδεσης
• Μπορεί να οδηγήσει σε ασταθή μετάδοση σήματος
• Αυξάνει τον κίνδυνο ελαττωμάτων στην πλακέτα κυκλώματος

Τρύπα καρφίτσας

ΠεριγραφήΜια οπή καρφίτσας είναι μια μικρή τρύπα στην πλακέτα τυπωμένου κυκλώματος (PCB), που συνήθως προκαλείται από ανομοιόμορφη ρητίνη ή επίστρωση. Τα ελαττώματα της οπής καρφίτσας μπορούν να οδηγήσουν σε μειωμένη ηλεκτρική απόδοση ή αστοχία μόνωσης.

Σύγκρουση:

• Επηρεάζει την απόδοση της ηλεκτρικής μόνωσης
• Αυξάνει τον κίνδυνο διαρροής ρευμάτων
• Μειώνει την αξιοπιστία της πλακέτας κυκλώματος

Υπόλειμμα χαλκού

Περιγραφή: Τα υπολείμματα χαλκού αναφέρονται σε στρώματα χαλκού που δεν απομακρύνθηκαν πλήρως κατά την επεξεργασία, γεγονός που μπορεί να επηρεάσει τα επόμενα στάδια κατασκευής.

Σύγκρουση:

• Επηρεάζει την ποιότητα συγκόλλησης
• Μπορεί να προκαλέσει βραχυκύκλωμα ή ανοίγματα στο κύκλωμα
• Αυξάνει τη δυσκολία στην επακόλουθη επεξεργασία

Λείπει η τρύπα

Περιγραφή: Μια οπή που λείπει αναφέρεται σε οπές που δεν έχουν τρυπηθεί σωστά ή έχουν τρυπηθεί λανθασμένα στην πλακέτα τυπωμένου κυκλώματος, συνήθως λόγω προβλημάτων στη διαδικασία τρυπήματος. Αυτό το ελάττωμα έχει ως αποτέλεσμα την ατελή λειτουργικότητα του κυκλώματος.

Σύγκρουση:

• Επηρεάζει τις ηλεκτρικές συνδέσεις στην πλακέτα τυπωμένου κυκλώματος (PCB)
• Μπορεί να οδηγήσει σε βλάβη της λειτουργικότητας του κυκλώματος
• Αυξάνει το κόστος και τον χρόνο παραγωγής

Βούλωμα οπών

Περιγραφή: Η απόφραξη οπών περιλαμβάνει την πλήρωση των διόδων σύνδεσης στην πλακέτα τυπωμένου κυκλώματος (PCB) με ρητίνη ή άλλα υλικά, κάτι που μπορεί να επηρεάσει την κανονική λειτουργία του κυκλώματος.

Σύγκρουση:

• Μπορεί να προκαλέσει ηλεκτρικά βραχυκυκλώματα ή ανοίγματα
• Επηρεάζει την ποιότητα της συναρμολόγησης PCB
• Αυξάνει τη δυσκολία στις δοκιμές και τον εντοπισμό σφαλμάτων

Σπασμένη τρύπα

ΠεριγραφήΜια σπασμένη οπή αναφέρεται σε ρωγμές ή ζημιά στις οπές διέλευσης στην πλακέτα τυπωμένου κυκλώματος, συνήθως λόγω προβλημάτων διάτρησης.

Σύγκρουση:

• Επηρεάζει τη μηχανική αντοχή της πλακέτας τυπωμένου κυκλώματος (PCB)
• Μπορεί να οδηγήσει σε κακές ηλεκτρικές συνδέσεις
• Αυξάνει το κόστος παραγωγής και επισκευής

Λείπει χαλκός

Περιγραφή: Η έλλειψη χαλκού είναι η απουσία ή η ανομοιόμορφη κατανομή στρωμάτων χαλκού στην πλακέτα τυπωμένου κυκλώματος, η οποία μπορεί να προκαλέσει προβλήματα ηλεκτρικής σύνδεσης ή υποβάθμιση της απόδοσης.

Σύγκρουση:

• Επηρεάζει την ποιότητα των ηλεκτρικών συνδέσεων
• Μπορεί να οδηγήσει σε ασταθή μετάδοση σήματος
• Αυξάνει τον κίνδυνο ελαττωμάτων στην πλακέτα κυκλώματος

Σφάλμα διάστασης και θέσης

Περιγραφή: Τα σφάλματα διαστάσεων και θέσης αναφέρονται σε αποκλίσεις στο μέγεθος ή την τοποθέτηση εξαρτημάτων ή γραμμών στην πλακέτα τυπωμένου κυκλώματος από τις προδιαγραφές σχεδιασμού, οι οποίες συχνά προκαλούνται από κατασκευαστικά σφάλματα.

Σύγκρουση:

• Μπορεί να προκαλέσει λανθασμένη συναρμολόγηση εξαρτημάτων
• Επηρεάζει τη λειτουργικότητα και την αξιοπιστία της πλακέτας τυπωμένου κυκλώματος (PCB)
• Αυξάνει τη δυσκολία στον εντοπισμό σφαλμάτων και την επιδιόρθωση

Η ακριβής επιθεώρηση και ο εντοπισμός αυτών των ελαττωμάτων βελτιώνουν σημαντικά την ποιότητα παραγωγής PCB, διασφαλίζοντας την αξιοπιστία και την απόδοση των πλακετών κυκλωμάτων σε διάφορες εφαρμογές.

PCB Online AOIΧαρακτηριστικά εξοπλισμού

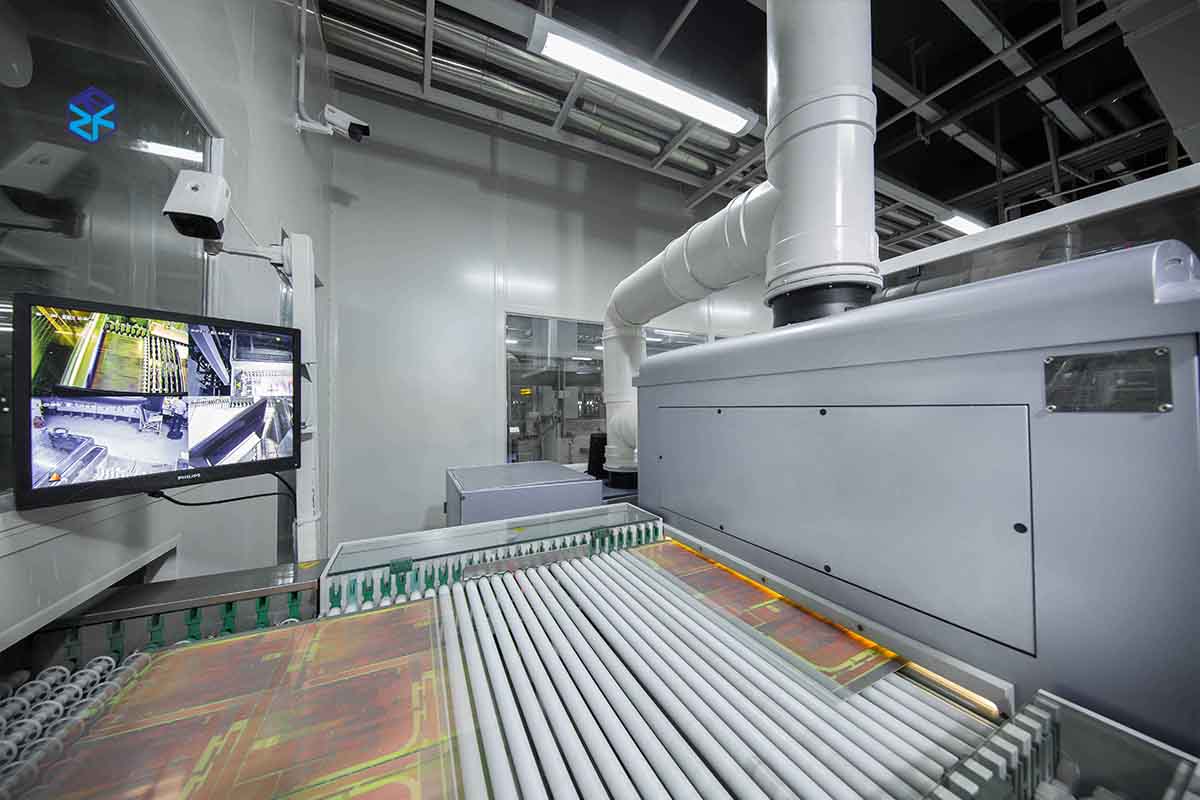

PCB Online AOI (Αυτοματοποιημένη Οπτική Επιθεώρηση)Ο εξοπλισμός είναι ένα κρίσιμο εργαλείο στην σύγχρονη παραγωγή πλακετών κυκλωμάτων, διαθέτοντας πολλά έξυπνα χαρακτηριστικά που βελτιώνουν σημαντικά την ακρίβεια και την αποτελεσματικότητα της ανίχνευσης. Ακολουθούν τα κύρια τεχνικά χαρακτηριστικά αυτού του εξοπλισμού:

1. AOI που μιμείται τον ανθρώπινο οπτικό μηχανισμό

Χαρακτηριστικό: Αυτός ο εξοπλισμός AOI έχει σχεδιαστεί για να αναπαράγει πιστά το ανθρώπινο οπτικό σύστημα, χρησιμοποιώντας προηγμένη τεχνολογία επεξεργασίας εικόνας και αλγόριθμους για την προσομοίωση της ανθρώπινης οπτικής κρίσης. Αυτό επιτρέπει στον εξοπλισμό να παρέχει πιο ακριβή αποτελέσματα ανίχνευσης για σύνθετα ελαττώματα και ανεπαίσθητες διαφορές.

Φόντα:

• Βελτιωμένη ακρίβεια ανίχνευσης
• Ακριβέστερη αναγνώριση μικρών ελαττωμάτων
• Μειωμένα ποσοστά ψευδούς και χαμένης ανίχνευσης

2. Πλήρεις παράμετροι επιθεώρησης γραμμής και ανίχνευση ελαττωμάτων πυρήνα

Χαρακτηριστικό: Ο εξοπλισμός προσφέρει μια πλήρη γκάμαπαράμετροι επιθεώρησης γραμμής, συμπεριλαμβανομένων διαφόρων δυνατοτήτων ανίχνευσης ελαττωμάτων, με ισχυρή έμφαση στην ανίχνευση ελαττωμάτων πυρήνα. Αυτές οι παράμετροι διασφαλίζουν μια ολοκληρωμένη και ακριβή διαδικασία επιθεώρησης.

Φόντα:

• Ισχυρή ικανότητα αναγνώρισης ελαττωμάτων
• Αποτελεσματική διαδικασία ανίχνευσης
• Προσαρμοστικότητα σε πολύπλοκες απαιτήσεις PCB

3. Πολλαπλές παράμετροι λογικής ανίχνευσης

Χαρακτηριστικό: Εξοπλισμένος με πολλαπλές λογικές ανίχνευσης, ο εξοπλισμός μπορεί να προσαρμοστεί ευέλικτα σύμφωνα με διαφορετικές παραμέτρους και συνθήκες, διασφαλίζοντας ότι δεν θα παραβλεφθούν πιθανά προβλήματα κατά την επιθεώρηση.

Φόντα:

• Προσαρμοστικές Στρατηγικές Ανίχνευσης
• Αυξημένη Κάλυψη Επιθεωρήσεων
• Εξασφαλισμένη υψηλή ακρίβεια

4. Προηγμένη λειτουργία διόρθωσης σφαλμάτων

Χαρακτηριστικό: Διαθέτει μια ισχυρή λειτουργία διόρθωσης σφαλμάτων που αντιμετωπίζει προβλήματα όπωςπαραμόρφωση της σανίδαςκαι στρέβλωση, αντισταθμίζοντας αποτελεσματικά τις λειτουργίες ευθυγράμμισης για την αποφυγή λανθασμένων εκτιμήσεων.

Φόντα:

• Βελτιωμένη προσαρμοστικότητα σε παραμορφωμένες και στρεβλωμένες σανίδες
• Μειωμένες λανθασμένες ανιχνεύσεις λόγω διακυμάνσεων στο σχήμα της πλακέτας
• Διατηρημένη υψηλή ακρίβεια ανίχνευσης

5. Διαχωρισμένη ανίχνευση για κρίσιμες και μη κρίσιμες περιοχές

Χαρακτηριστικό: Χωρίζει τον πίνακα σε κρίσιμες και μη κρίσιμες περιοχές, εφαρμόζοντας αυστηρότερα πρότυπα κρίσης σε μικρές γραμμές και τις γύρω περιοχές τους. Αυτή η προσέγγιση μειώνει αποτελεσματικά τις ψευδείς αναφορές, διασφαλίζοντας παράλληλα ότι οι κρίσιμες περιοχές δεν παραβλέπονται.

Φόντα:

• Ακριβής ανίχνευση βασικών περιοχών
• Μειωμένο ποσοστό ψευδών αναφορών
• Βελτιωμένη Αποτελεσματικότητα Επιθεώρησης

6. Εξειδικευμένη Ανάλυση για Γραμμικές Γωνίες

Χαρακτηριστικό: Για γραμμικές γωνίες, ο εξοπλισμός χρησιμοποιεί μοναδική λογική ανίχνευσης για να αποφύγει τα ψευδή σημεία που προκαλούνται από αποκλίσεις μεταξύ των δεδομένων CAM και των πραγματικών σχημάτων των γωνιών, ελαχιστοποιώντας παράλληλα προβλήματα χαμένης ανίχνευσης, όπως εγκοπές και χάλκινες εξογκώματα.

Φόντα:

• Μειωμένα ψευδή σημεία
• Αυξημένη ακρίβεια ανίχνευσης στις γωνίες
• Βελτιωμένη Ποιότητα Επιθεώρησης

7. Τρεις τρόποι κάλυψης οπών

ΧαρακτηριστικόΠροσφέρει τρεις διαφορετικές λειτουργίες κάλυψης οπών:κάλυψη υπερβολικής ανοχής τρυπανιού, κάλυψη θραύσης οπών και κάλυψη ανοιχτού κυκλώματος διάτρησης. Αυτή η ευελιξία εξυπηρετεί τις ποικίλες απαιτήσεις επιθεώρησης διάτρησης πελατών και PCB, μειώνοντας σημαντικά τα λανθασμένα σημεία και βελτιώνοντας την αποδοτικότητα της παραγωγής.

Φόντα:

• Προσαρμόσιμο σε διάφορες ανάγκες επιθεώρησης γεωτρήσεων
• Μειώνει σημαντικά τα ψευδή σημεία
• Μειώνει τον φόρτο εργασίας VRS και βελτιώνει την παραγωγική ικανότητα

Περίληψη

Ο εξοπλισμός PCB Online AOI, με τα έξυπνα χαρακτηριστικά του που μιμούνται στενά τους ανθρώπινους οπτικούς μηχανισμούς, τις ολοκληρωμένες δυνατότητες επιθεώρησης γραμμών, τις πολλαπλές λογικές ανίχνευσης, τις προηγμένες λειτουργίες διόρθωσης σφαλμάτων και τις στοχευμένες στρατηγικές ανίχνευσης, βελτιώνεται σημαντικά.Επιθεώρηση PCBακρίβεια και αποτελεσματικότητα. Αυτά τα έξυπνα χαρακτηριστικά διασφαλίζουν την παραγωγή πλακετών κυκλωμάτων υψηλής ποιότητας, ικανοποιώντας τις αυστηρές απαιτήσεις ακρίβειας και αξιοπιστίας της σύγχρονης κατασκευής ηλεκτρονικών ειδών.
