Διαδικασία βουλώματος - Μηχανή βουλώματος ρητίνης κενού-Β

Τεχνικά Χαρακτηριστικά, Διαδικασία Παραγωγής, Προφυλάξεις και Πρόληψη Ελαττωμάτων

Η διαδικασία έμφραξης με ρητίνη κενού είναι απαραίτητη στη σύγχρονηΠλακέτα τυπωμένου κυκλώματοςκατασκευή, ιδιαίτερα για πολυστρωματικές σανίδες, διασυνδέσεις υψηλής πυκνότητας (HDI) και άκαμπτες-εύκαμπτες σανίδες. Η Μηχανή Ρητίνης Κενού-Β χρησιμοποιεί τεχνολογία κενού για την ομοιόμορφη πλήρωση των οπών με ρητίνη, βελτιώνοντας την ηλεκτρική απόδοση, τη μηχανική αντοχή και την αξιοπιστία των προϊόντων. Παρακάτω παρατίθεται μια λεπτομερής εισαγωγή στα τεχνικά χαρακτηριστικά, τη διαδικασία παραγωγής, τις βασικές προφυλάξεις και τις μεθόδους για την πρόληψη ελαττωμάτων σε αυτήν τη διαδικασία.

Τεχνικά Χαρακτηριστικά

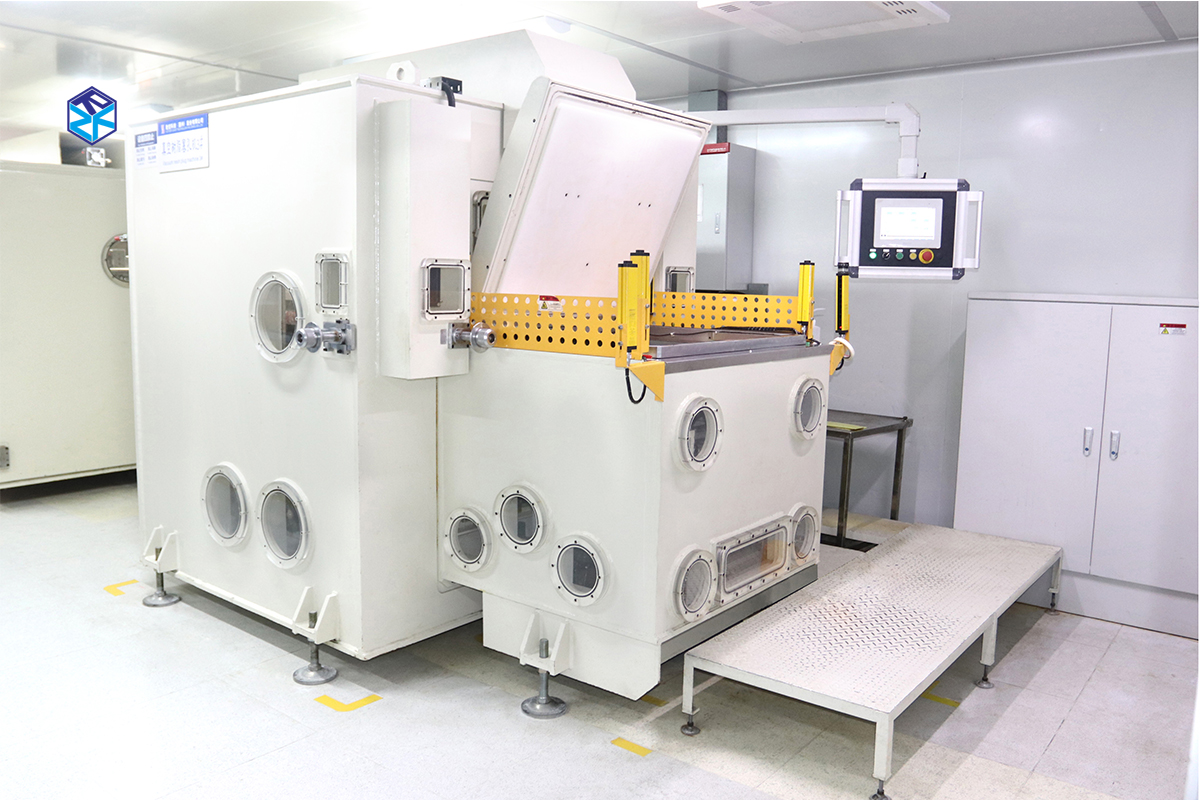

Οι βασικές τεχνικές πτυχές της Μηχανής Ρητίνης Κενού-Β περιλαμβάνουν:

1. Έλεγχος κενούΤο μηχάνημα χρησιμοποιεί πίεση κενού για να τραβάει ομοιόμορφα τη ρητίνη στις οπές, εξασφαλίζοντας πλήρωση χωρίς φυσαλίδες και συνεπή αποτελέσματα. Ο ακριβής έλεγχος των επιπέδων κενού είναι κρίσιμος για υψηλής ποιότητας στεγανοποίηση οπών.
2. Επιλογή Υλικού ΡητίνηςΑνάλογα με τις απαιτήσεις του προϊόντος, επιλέγονται συγκεκριμένα υλικά ρητίνης όπως εποξειδική ρητίνη ή ρητίνη χωρίς αλογόνο. Το ιξώδες, τα χαρακτηριστικά ροής και η απόδοση σκλήρυνσης της ρητίνης επηρεάζουν άμεσα την ποιότητα πλήρωσης.
3. Σύστημα ελέγχου θερμοκρασίαςΗ σταθερότητα της θερμοκρασίας είναι ζωτικής σημασίας για την ποιότητα σκλήρυνσης της ρητίνης. Ο συνεπής έλεγχος της θερμοκρασίας αποτρέπει προβλήματα όπως η συρρίκνωση ή το ράγισμα της ρητίνης κατά τη διάρκεια της διαδικασίας σκλήρυνσης, εξασφαλίζοντας μια λεία επιφάνεια.
4. Αυτοματοποιημένο Σύστημα ΕλέγχουΤα προηγμένα μηχανήματα είναι εξοπλισμένα με έξυπνα συστήματα ελέγχου που προσαρμόζουν αυτόματα τις παραμέτρους σύνδεσης με βάση τις προδιαγραφές της πλακέτας τυπωμένου κυκλώματος. Αυτό βελτιώνει σημαντικά την αποδοτικότητα της παραγωγής και μειώνει τα ανθρώπινα λάθη.

Διαδικασία Παραγωγής και Ροή Εργασίας

Η διαδικασία παραγωγής ρητίνης κενού περιλαμβάνει πολλαπλά στάδια, με κάθε βήμα να απαιτεί αυστηρό έλεγχο:

1. Προεπεξεργασία (Καθαρισμός και Προετοιμασία)Πριν από την πλήρωση με ρητίνη, η πλακέτα τυπωμένου κυκλώματος (PCB) υποβάλλεται σε σχολαστικό καθαρισμό για την απομάκρυνση της επιφανειακής οξείδωσης, του λαδιού και των ακαθαρσιών. Τα καθαρά τοιχώματα των οπών είναι απαραίτητα για τη βέλτιστη πρόσφυση της ρητίνης και την ομοιόμορφη πλήρωση.
2. Πλήρωση ρητίνης κενούΗ Μηχανή Βούλωσης Ρητίνης Κενού-Β γεμίζει ομοιόμορφα τη ρητίνη στις οπές. Η πίεση κενού καθορίζει το βάθος διείσδυσης της ρητίνης και την εξάλειψη των φυσαλίδων, αποτρέποντας τα εσωτερικά κενά.
3. Αρχική σκλήρυνση και έλεγχος θερμοκρασίαςΜετά την πλήρωση, πραγματοποιείται η αρχική σκλήρυνση. Σε αυτό το στάδιο, ο ακριβής έλεγχος της θερμοκρασίας είναι ζωτικής σημασίας για την αποφυγή παραμόρφωσης της σανίδας ή ανομοιόμορφης καταπόνησης λόγω θερμικής διαστολής.
4. Μετα-επεξεργασία (άλεση και δευτερογενής σκλήρυνση)Μετά την αρχική σκλήρυνση, την λείανση και τον καθαρισμό της επιφάνειας, απομακρύνεται η περίσσεια ρητίνης και τα υπολείμματα. Ακολουθεί δευτερεύουσα σκλήρυνση για την ενίσχυση της σταθερότητας και της ανθεκτικότητας της ρητίνης, εξασφαλίζοντας αξιόπιστη απόδοση σφράγισης.
5. ΤελικόςΕπιθεώρησηκαι Ποιοτικός ΈλεγχοςΤο τελικό στάδιο ποιοτικού ελέγχου χρησιμοποιεί εξοπλισμό υψηλής ακρίβειας όπως AOI (Αυτοματοποιημένη Οπτική Επιθεώρηση) και ακτίνες Χ για τον ενδελεχή έλεγχο της ποιότητας πλήρωσης των οπών, συμπεριλαμβανομένης της ομοιόμορφης κατανομής της ρητίνης, της πλήρωσης χωρίς φυσαλίδες και της επιπεδότητας της επιφάνειας.

Προφυλάξεις παραγωγής

Για να διασφαλιστεί η αποτελεσματική και σταθερή παραγωγή, θα πρέπει να τηρούνται προσεκτικά τα ακόλουθα σημεία:

1. Ανάμειξη ρητίνης και έλεγχος ροήςΗ ακριβής ανάμειξη ρητίνης είναι ζωτικής σημασίας. Η κακή ροή ρητίνης μπορεί να οδηγήσει σε ανομοιόμορφη πλήρωση ή υπερχείλιση, επομένως η επιλογή του κατάλληλου τύπου ρητίνης και των προσθέτων είναι απαραίτητη.
2. Ρύθμιση κενού και πίεσηςΚατά την πλήρωση, τα επίπεδα κενού πρέπει να προσαρμόζονται με βάση τους διαφορετικούς τύπους σανίδων και τα μεγέθη οπών για να διασφαλίζεται η πλήρης διείσδυση της ρητίνης. Τα ασυνεπή επίπεδα κενού μπορούν να επηρεάσουν αρνητικά την ποιότητα πλήρωσης.
3. Τοποθέτηση και Σύσφιξη ΠλακέταςΚατά τη διάρκεια της πλήρωσης υπό κενό, η ακριβής τοποθέτηση της πλακέτας και η σταθερή σύσφιξη είναι απαραίτητα για την αποφυγή μετατόπισης κατά την πίεση υπό κενό, η οποία θα μπορούσε να επηρεάσει το αποτέλεσμα της πλήρωσης.
4. Συντήρηση και Βαθμονόμηση ΕξοπλισμούΗ τακτική συντήρηση και βαθμονόμηση του εξοπλισμού, συμπεριλαμβανομένου του συστήματος κενού, του ελέγχου θερμοκρασίας και των συσκευών διαχείρισης ροής, είναι απαραίτητες για τη διατήρηση της ομαλής λειτουργίας του μηχανήματος και την αποφυγή ελαττωμάτων παρτίδας.

Η Σημασία της Επιλογής Εξοπλισμού

Η επιλογή του σωστού εξοπλισμού σφράγισης ρητίνης κενού είναι κρίσιμη για την ποιότητα του προϊόντος και την αποτελεσματικότητα της παραγωγής. Η Μηχανή Σφράγισης Ρητίνης Κενού-Β, ως προηγμένο εργαλείο παραγωγής, διαθέτει αυτοματοποιημένο έλεγχο, ακριβή διαχείριση θερμοκρασίας και έξυπνη ρύθμιση κενού, καθιστώντας την ιδανική για την κατασκευή PCB υψηλής πυκνότητας και πολλαπλών στρώσεων. Σε σύγκριση με τον παραδοσιακό εξοπλισμό, η Μηχανή Σφράγισης Ρητίνης Κενού-Β προσφέρει ανώτερη σταθερότητα, αποδοτικότητα και λειτουργική ευκολία, ειδικά για την παραγωγή PCB μεγάλου όγκου και υψηλής ακρίβειας.

Παρόλο που ο εξοπλισμός χαμηλής ποιότητας μπορεί να είναι φθηνότερος, συχνά αντιμετωπίζει προβλήματα όπως ο ανακριβής έλεγχος κενού και οι διακυμάνσεις της θερμοκρασίας, που οδηγούν σε ελαττώματα όπως κενά, παραμόρφωση της πλακέτας και ανομοιόμορφη κατανομή ρητίνης. Η επένδυση σε εξοπλισμό στεγανοποίησης υψηλής ποιότητας όχι μόνο βελτιώνει τη συνοχή του προϊόντος και τα ποσοστά απόδοσης, αλλά μειώνει επίσης τον χρόνο διακοπής λειτουργίας και το κόστος συντήρησης.

Συνήθεις αιτίες ελαττωμάτων και προληπτικά μέτρα

Συνηθισμένα ελαττώματα στη διαδικασία σύνδεσης περιλαμβάνουν:

1. Υπολειμματικές φυσαλίδεςΑυτό είναι το πιο συνηθισμένο πρόβλημα, που προκαλείται από ανεπαρκή πίεση κενού ή κακή ροή ρητίνης. Η τακτική βαθμονόμηση του συστήματος κενού είναι απαραίτητη για να διασφαλιστεί ότι η πίεση φτάνει στα απαιτούμενα επίπεδα και ότι το ιξώδες της ρητίνης διαχειρίζεται σωστά.
2. Κακή σκλήρυνση ρητίνηςΟ ασταθής έλεγχος της θερμοκρασίας ή ο ανεπαρκής χρόνος σκλήρυνσης μπορεί να οδηγήσει σε ρωγμές ρητίνης, διαχωρισμό των τοιχωμάτων των οπών ή επιφανειακές κοιλότητες. Η ενίσχυση της παρακολούθησης και της βαθμονόμησης της θερμοκρασίας διασφαλίζει σταθερότητα καθ' όλη τη διάρκεια της διαδικασίας σκλήρυνσης.
3. Ανομοιόμορφη πλήρωση ή υπερχείλισηΗ κακή ροή ρητίνης ή οι υπερβολικοί ρυθμοί ροής μπορούν να προκαλέσουν ανομοιόμορφη πλήρωση ή υπερχείλιση. Η βελτιστοποίηση των συνθέσεων ρητίνης και η ρύθμιση του ελέγχου ροής στον εξοπλισμό μπορούν να αποτρέψουν αποτελεσματικά αυτά τα προβλήματα.
4. Παραμόρφωση πλακέταςΗ λανθασμένη τοποθέτηση της σανίδας ή η ανομοιόμορφη δύναμη κατά τη σκλήρυνση μπορεί να οδηγήσει σε παραμόρφωση. Η βελτίωση της σταθερότητας και της ακρίβειας του συστήματος σύσφιξης αποτρέπει την μετατόπιση και την παραμόρφωση.

Συμπέρασμα και μελλοντικές προοπτικές

Η διαδικασία σφράγισης ρητίνης κενού είναι ένα κρίσιμο βήμα στη σύγχρονη κατασκευή PCB, ιδιαίτερα για εφαρμογές υψηλής τεχνολογίας όπου η ποιότητα πλήρωσης οπών επηρεάζει άμεσα την αξιοπιστία και την απόδοση της πλακέτας κυκλωμάτων. Με την εισαγωγή προηγμένου εξοπλισμού όπως το Vacuum Resin Plugging Machine-B, μαζί με τον επιστημονικό έλεγχο της διαδικασίας και την αυστηρή επιθεώρηση ποιότητας, η ποιότητα του προϊόντος μπορεί να βελτιωθεί σημαντικά, ενώ παράλληλα μειώνονται τα ποσοστά ελαττωμάτων. Καθώς τα ηλεκτρονικά συνεχίζουν να κινούνται προς ελαφριά, υψηλής πυκνότητας σχέδια,τεχνολογία κενού ρητίνηςθα βρουν ακόμη ευρύτερες εφαρμογές σε διάφορους κλάδους.

Σχετική γνώση

1. Τεχνολογία στεγανοποίησης ρητίνης κενού

Η έμφραξη ρητίνης κενού είναι μια εξειδικευμένη τεχνική που χρησιμοποιείται στη διαδικασία κατασκευής PCB, ιδιαίτερα για την πλήρωση οπών και διόδων σε πολυστρωματικές και υψηλής πυκνότητας πλακέτες. Εφαρμόζοντας πίεση κενού, η ρητίνη απορροφάται ομοιόμορφα στις οπές, εξασφαλίζοντας πλήρη πλήρωση χωρίς φυσαλίδες αέρα. Αυτή η τεχνολογία είναι κρίσιμη για τη βελτίωση της μηχανικής αντοχής, της ηλεκτρικής απόδοσης και της αξιοπιστίας των PCB που χρησιμοποιούνται σε εφαρμογές υψηλής απόδοσης και απαιτήσεων.

2. Επιλογή Υλικού Ρητίνης

Η επιλογή του σωστού υλικού ρητίνης είναι ζωτικής σημασίας. Τα υλικά που χρησιμοποιούνται συνήθως περιλαμβάνουν εποξειδική ρητίνη και ρητίνες χωρίς αλογόνο, οι οποίες προσφέρουν εξαιρετική πρόσφυση, σταθερότητα και θερμικές ιδιότητες. Τα χαρακτηριστικά ροής της ρητίνης, η συμπεριφορά σκλήρυνσης και η συρρίκνωση κατά τη στερεοποίηση επηρεάζουν όλα την ποιότητα της διαδικασίας έμφραξης.

3. Έλεγχος θερμοκρασίας στην σύνδεση

Ο έλεγχος της θερμοκρασίας παίζει βασικό ρόλο τόσο κατά τη διάρκεια των σταδίων πλήρωσης όσο και κατά τη σκλήρυνση της ρητίνης. Η ασυνεπής θερμοκρασία μπορεί να οδηγήσει σε ελαττώματα όπως κενά, ρωγμές ή ατελή σκλήρυνση. Ο προηγμένος εξοπλισμός έμφραξης ρητίνης κενού έχει σχεδιαστεί με ακριβή συστήματα ρύθμισης της θερμοκρασίας για τη διατήρηση της σταθερότητας καθ' όλη τη διάρκεια της διαδικασίας, εξασφαλίζοντας αποτελέσματα υψηλής ποιότητας.

4. Αυτοματοποιημένα Συστήματα Ελέγχου

Οι σύγχρονες μηχανές σφράγισης ρητίνης κενού ενσωματώνουν αυτοματοποιημένα συστήματα ελέγχου που προσαρμόζουν παραμέτρους όπως η πίεση κενού, η θερμοκρασία και ο ρυθμός ροής ρητίνης με βάση τις συγκεκριμένες απαιτήσεις κάθε πλακέτας τυπωμένου κυκλώματος. Αυτός ο αυτοματισμός βελτιώνει την αποδοτικότητα της παραγωγής, μειώνει τα ανθρώπινα σφάλματα και διασφαλίζει συνεπή αποτελέσματα σε πολλαπλούς κύκλους παραγωγής.

5. Πρόληψη ελαττωμάτων σε φράξιμο ρητίνης

Για την αποφυγή ελαττωμάτων όπως φυσαλίδες αέρα, ατελής πλήρωση ή υπερχείλιση ρητίνης, είναι απαραίτητο να παρακολουθείτε προσεκτικά το ιξώδες, τον ρυθμό ροής και το επίπεδο κενού της ρητίνης κατά τη διάρκεια της διαδικασίας. Η τακτική συντήρηση του εξοπλισμού, μαζί με τη βαθμονόμηση των βασικών εξαρτημάτων, βοηθά περαιτέρω στη διατήρηση της βέλτιστης απόδοσης και στην ελαχιστοποίηση του κινδύνου ελαττωμάτων.

6. Σημασία της επιλογής εξοπλισμού

Η επένδυση σε μηχανήματα σφράγισης ρητίνης κενού υψηλής ποιότητας είναι ζωτικής σημασίας για τους κατασκευαστές που στοχεύουν στην παραγωγή αξιόπιστων και υψηλής απόδοσης πλακετών τυπωμένων κυκλωμάτων (PCB). Ο εξοπλισμός με δυνατότητες ακριβούς ελέγχου, σταθερή απόδοση και αυτοματοποιημένες λειτουργίες μπορεί να βελτιώσει σημαντικά τα ποσοστά απόδοσης, μειώνοντας παράλληλα το λειτουργικό κόστος που σχετίζεται με τον χρόνο διακοπής λειτουργίας και τη διαχείριση ελαττωμάτων.

Μηχανή σφράγισης ρητίνης κενού, Διαδικασία σφράγισης PCB, Εξοπλισμός πλήρωσης ρητίνης πολλαπλών στρώσεων, Πλήρωση οπών PCB υψηλής πυκνότητας, Σφράγιση ρητίνης άκαμπτης εύκαμπτης πλακέτας, Τεχνολογία πλήρωσης οπών υπό πίεση κενού, Εξοπλισμός κατασκευής PCB επικοινωνίας 5G, Παραγωγή PCB ηλεκτρονικών αυτοκινήτων, Αιτίες ελαττωμάτων και μέθοδοι πρόληψης της διαδικασίας σφράγισης.

Ποια είναι τα οφέλη από τη χρήση ρητίνης που συνδέεται σε πλακέτες τυπωμένων κυκλωμάτων;

Η ρητίνη είναι ένα προηγμένο PCB (τυπωμένο)Πλακέτα κυκλώματος) τεχνολογία επεξεργασίας που περιλαμβάνει την πλήρωση οπών και διόδων με ρητίνη για τη βελτίωση της απόδοσης και της αξιοπιστίας της πλακέτας κυκλώματος. Αυτή η διαδικασία βελτιώνει σημαντικά τη συνολική ποιότητα των PCB, καθιστώντας την μια πολύτιμη τεχνική σε διάφορες εφαρμογές. Παρακάτω παρατίθενται τα βασικά οφέλη της χρήσης ρητίνης σε PCB.

1. Αυξημένη μηχανική αντοχή

ΠεριγραφήΗ ρητίνη ενισχύει την πλακέτα τυπωμένου κυκλώματος γεμίζοντας τις οπές και τις οπές, γεγονός που ενισχύει τη μηχανική σταθερότητα της πλακέτας. Αυτό είναι κρίσιμο για εφαρμογές που απαιτούν υψηλή ανθεκτικότητα και αντοχή σε φυσική καταπόνηση.

Οφέλη:

• Βελτιώνει τη δομική ακεραιότητα
• Μειώνει τον κίνδυνο ρωγμών και καταγμάτων
• Παρατείνει τη διάρκεια ζωής της πλακέτας τυπωμένου κυκλώματος (PCB)

2. Βελτιωμένη ηλεκτρική απόδοση

ΠεριγραφήΗ πλήρωση ρητίνης βελτιώνει την ηλεκτρική μόνωση της πλακέτας τυπωμένου κυκλώματος (PCB), αποτρέποντας τα ηλεκτρικά βραχυκυκλώματα και τα ρεύματα διαρροής. Αυτό είναι ιδιαίτερα σημαντικό για εφαρμογές υψηλής συχνότητας και υψηλής τάσης.

Οφέλη:

• Βελτιώνει την απόδοση της μόνωσης, μειώνοντας τις παρεμβολές σήματος
• Αποτρέπει τα ηλεκτρικά βραχυκυκλώματα και τις διαρροές
• Αυξάνει τη συνολική αξιοπιστία και σταθερότητα του κυκλώματος

3. Πρόληψη της διαρροής συγκολλήσεων

ΠεριγραφήΚατά τη συναρμολόγηση, η κόλληση μπορεί να εισχωρήσει στις οπές διέλευσης και να επηρεάσει την απόδοση της πλακέτας κυκλώματος. Η στεγανοποίηση με ρητίνη αποτρέπει αποτελεσματικά την εισχώρηση της κόλλησης, προστατεύοντας την ακεραιότητα της πλακέτας κυκλώματος.

Οφέλη:

• Μειώνει τον κίνδυνο ηλεκτρικών βλαβών λόγω της διαρροής συγκολλητικού υλικού
• Εξασφαλίζει καθαρές και ομοιόμορφες ενώσεις συγκόλλησης
• Βελτιώνει τον ποιοτικό έλεγχο και την αξιοπιστία της διαδικασίας συναρμολόγησης

4. Βελτιωμένη θερμική αντίσταση

ΠεριγραφήΗ ρητίνη βύσματος ενισχύει την θερμική αντοχή των πλακετών τυπωμένων κυκλωμάτων (PCB), καθιστώντας τες πιο κατάλληλες για περιβάλλοντα υψηλής θερμοκρασίας. Αυτό βοηθά στην πρόληψη παραμόρφωσης ή ζημιάς λόγω θερμικής καταπόνησης.

Οφέλη:

• Αυξάνει την ανοχή σε υψηλές θερμοκρασίες
• Προστατεύει τη σταθερότητα της πλακέτας τυπωμένου κυκλώματος (PCB) σε ακραίες συνθήκες
• Μειώνει τον κίνδυνο θερμικών βλαβών

5. Βελτιωμένη αντοχή στη διάβρωση

ΠεριγραφήΗ ρητίνη βελτιώνει επίσης την αντοχή της πλακέτας τυπωμένου κυκλώματος (PCB) στη διάβρωση, ειδικά σε υγρά ή χημικά επιθετικά περιβάλλοντα. Αυτό βοηθά στην παράταση της διάρκειας ζωής της πλακέτας.

Οφέλη:

• Βελτιώνει την αντοχή στην υγρασία και τα χημικά
• Μειώνει τις ζημιές από περιβαλλοντικούς παράγοντες
• Εξασφαλίζει μακροπρόθεσμη αξιοπιστία και σταθερότητα

6. Βελτιστοποιημένη Διαδικασία Παραγωγής

ΠεριγραφήΗ χρήση ρητίνης βελτιστοποιεί τη διαδικασία κατασκευής των PCB μειώνοντας τα ελαττώματα και τις επαναλήψεις, αυξάνοντας έτσι την αποδοτικότητα της παραγωγής.

Οφέλη:

• Βελτιώνει τη συνέπεια και τη σταθερότητα της διαδικασίας
• Μειώνει το κόστος παραγωγής και τους ρυθμούς επανεπεξεργασίας
• Βελτιώνει τον έλεγχο και τη διαχείριση της παραγωγικής διαδικασίας

7. Υποστηρίζει σχέδια υψηλής πυκνότητας

ΠεριγραφήΗ στεγανοποίηση με ρητίνη είναι ιδιαίτερα ωφέλιμη για πλακέτες τυπωμένων κυκλωμάτων υψηλής πυκνότητας, όπως οι πλακέτες HDI και οι πολυστρωματικές πλακέτες, επιτρέποντας υψηλή απόδοση σε μικρούς χώρους.

Οφέλη:

• Υποστηρίζει πολύπλοκα και συμπαγή σχέδια κυκλωμάτων
• Βελτιώνει τη λειτουργικότητα και την αξιοπιστία των πλακετών υψηλής πυκνότητας
• Εξασφαλίζει σταθερότητα σε εφαρμογές υψηλής απόδοσης

Σύναψη

Η ρητίνη σφράγισης προσφέρει σημαντικά οφέλη για τα PCB, όπως αυξημένη μηχανική αντοχή, βελτιωμένη ηλεκτρική απόδοση, πρόληψη της απορρόφησης συγκολλήσεων, βελτιωμένη θερμική αντοχή και αντοχή στη διάβρωση. Βελτιστοποιεί επίσης τη διαδικασία κατασκευής και υποστηρίζει σχέδια υψηλής πυκνότητας. Ενσωματώνοντας την τεχνολογία ρητίνης σφράγισης, μπορείτε να βελτιώσετε σημαντικά την απόδοση και την ποιότητα των PCB σας, καλύπτοντας τις απαιτήσεις διαφόρων εφαρμογών.

Γνωρίζετε τη διαφορά μεταξύ της φραγής ρητίνης και της φραγής μελανιού;

Η έμφραξη ρητίνης και η έμφραξη μελανιού είναι δύο διαφορετικές τεχνικές που χρησιμοποιούνται για την πλήρωση των οπών διέλευσης (via) στην κατασκευή πλακετών τυπωμένων κυκλωμάτων (PCB), καθεμία με ξεχωριστές εφαρμογές και χαρακτηριστικά απόδοσης. Ακολουθεί μια λεπτομερής σύγκριση αυτών των δύο τεχνολογιών:

Ρητίνη Βούλωμα

ΠεριγραφήΗ φραγή ρητίνης περιλαμβάνει την πλήρωση των οπών διέλευσης σε μια πλακέτα τυπωμένου κυκλώματος (PCB) με ρητινώδη υλικά, όπως εποξειδική ρητίνη ή άλλες παρόμοιες ενώσεις. Μόλις σκληρυνθεί, η ρητίνη σχηματίζει ένα συμπαγές φράγμα που ενισχύει τις ιδιότητες της πλακέτας.

Φόντα:

• Αυξημένη μηχανική αντοχήΗ ρητίνη εμφράξεων ενισχύει σημαντικά τη μηχανική αντοχή της πλακέτας τυπωμένου κυκλώματος (PCB), μειώνοντας τις συγκεντρώσεις τάσης γύρω από τις οπές διέλευσης.
• Βελτιωμένη ηλεκτρική απόδοσηΒελτιώνει την ηλεκτρική μόνωση, μειώνοντας τον κίνδυνο ηλεκτρικών βραχυκυκλωμάτων και ρευμάτων διαρροής.
• Πρόληψη της διαρροής συγκολλήσεωνΑποτρέπει αποτελεσματικά την εισχώρηση συγκολλητικού υλικού στις οπές, διατηρώντας την ακεραιότητα της πλακέτας τυπωμένου κυκλώματος.
• Αντοχή σε υψηλή θερμοκρασίαΠαρέχει καλή αντοχή σε περιβάλλοντα υψηλής θερμοκρασίας.
• Αντίσταση στη διάβρωσηΒελτιώνει την αντοχή στην υγρασία και τις χημικές ουσίες, παρατείνοντας τη διάρκεια ζωής της πλακέτας τυπωμένου κυκλώματος.

ΕφαρμογέςΙδανικό για πλακέτες κυκλωμάτων υψηλής πυκνότητας, πολυστρωματικές πλακέτες τυπωμένου κυκλώματος (PCB), ηλεκτρονικά αυτοκινήτων, αεροδιαστημική και ιατρικές συσκευές όπου η υψηλή απόδοση είναι κρίσιμη.

Βούλωμα μελανιού

ΠεριγραφήΗ πλήρωση με μελάνι περιλαμβάνει την πλήρωση των οπών διέλευσης σε μια πλακέτα τυπωμένου κυκλώματος (PCB) με έναν συγκεκριμένο τύπο μελανιού ή επίστρωσης. Αυτό το μελάνι μπορεί να είναι αγώγιμο ή μονωτικό και συνήθως απαιτεί χαμηλότερες θερμοκρασίες σκλήρυνσης.

Φόντα:

• Χαμηλότερο κόστοςΗ πλήρωση με μελάνι κοστίζει γενικά λιγότερο, καθιστώντας την κατάλληλη για εφαρμογές με χαμηλότερες απαιτήσεις απόδοσης.
• Ικανότητα προσαρμογήςΜπορεί να χρησιμοποιηθεί με χαμηλότερες θερμοκρασίες παραγωγής και λιγότερα βήματα επεξεργασίας.

Περιορισμοί:

• Χαμηλότερη μηχανική αντοχήΟι οπές που είναι γεμισμένες με μελάνι δεν προσφέρουν το ίδιο επίπεδο μηχανικής αντοχής με εκείνες που είναι γεμισμένες με ρητίνη.
• Κατώτερη ηλεκτρική απόδοσηΤο μελάνι ενδέχεται να μην παρέχει το ίδιο επίπεδο ηλεκτρικής μόνωσης και προστασίας με τη ρητίνη.
• Κακή αντοχή σε υψηλή θερμοκρασίαΣυνήθως λιγότερο ανθεκτικό σε υψηλές θερμοκρασίες, καθιστώντας το ακατάλληλο για εφαρμογές υψηλής θερμοκρασίας.
• Χαμηλότερη αντοχή στη διάβρωσηΗ αντοχή του μελανιού στη διάβρωση είναι γενικά χαμηλότερη από αυτή των οπών διέλευσης γεμισμένων με ρητίνη.

ΕφαρμογέςΚατάλληλο για εφαρμογές που δεν απαιτούν ακραία απόδοση, όπως ηλεκτρονικά είδη ευρείας κατανάλωσης και ορισμένα ηλεκτρονικά προϊόντα χαμηλότερης κατηγορίας.

Περίληψη

• Ρητίνη ΒούλωμαΙδανικό για εφαρμογές που απαιτούν υψηλή μηχανική αντοχή, ανώτερη ηλεκτρική απόδοση, αντοχή σε υψηλές θερμοκρασίες και αντοχή στη διάβρωση. Χρησιμοποιείται συνήθως στην κατασκευή PCB υψηλής ποιότητας και υψηλής απόδοσης.
• Βούλωμα μελανιούΠιο οικονομικό, κατάλληλο για εφαρμογές με χαμηλότερες απαιτήσεις απόδοσης, αλλά δεν ταιριάζει με τα επίπεδα απόδοσης των ρητινούχων σφραγισμάτων.

Η επιλογή της κατάλληλης τεχνολογίας σύνδεσης με βάση τις συγκεκριμένες απαιτήσεις της εφαρμογής μπορεί να βελτιώσει σημαντικά την απόδοση και την αξιοπιστία των πλακετών τυπωμένων κυκλωμάτων σας.
