طراحی ضعیف EMC میتواند عملکرد را مختل کند: بینشهای کلیدی برای مهندسان PCB SMT
سازگاری الکترومغناطیسی (EMC) یک جنبه حیاتی در طراحی و مونتاژ PCBها، به ویژه در مونتاژ PCB با فناوری نصب سطحی (SMT) است. با کوچکتر و سریعتر شدن دستگاهها، حفظ استانداردهای عملکرد بالا در عین جلوگیری از تداخل الکترومغناطیسی (EMI) برای عملکرد قابل اعتماد بسیار مهم است. این مقاله به نکات کلیدی طراحی EMC در مونتاژ PCB با فناوری نصب سطحی میپردازد و بر استراتژیهای ضروری که به کاهش EMI و تضمین قابلیت اطمینان PCB کمک میکنند، تمرکز دارد.

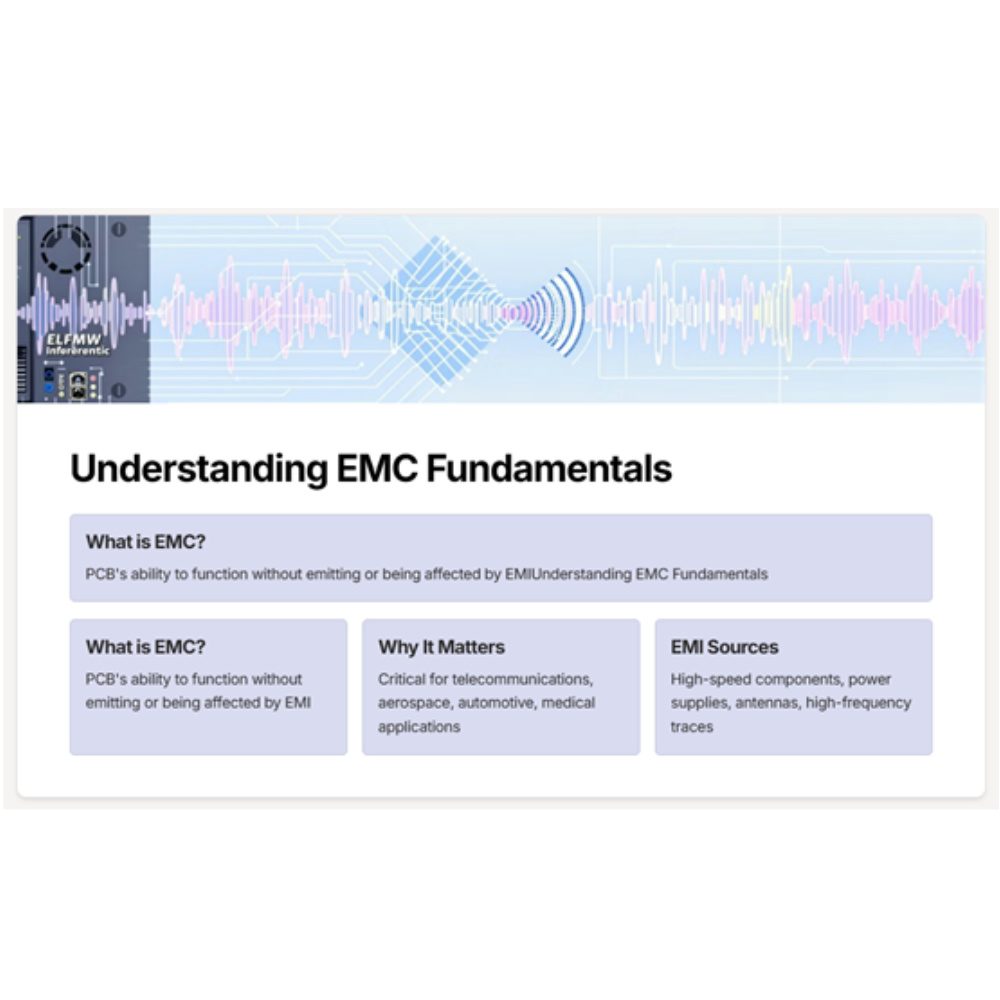

سازگاری الکترومغناطیسی (EMC) چیست؟
سازگاری الکترومغناطیسی به توانایی یک برد مدار چاپی (PCB) برای عملکرد مطابق انتظار بدون انتشار یا حساسیت به تداخل الکترومغناطیسی (EMI) که میتواند عملکرد آن یا عملکرد دستگاههای مجاور را مختل کند، اشاره دارد. دستیابی به انطباق با EMC ضروری است، به خصوص در صنایعی مانند مخابرات، هوافضا، خودرو و کاربردهای پزشکی، که در آنها یکپارچگی سیگنال و قابلیت اطمینان سیستم از اهمیت بالایی برخوردار است.
نکات کلیدی برای طراحی EMC در مونتاژ PCB SMT
درک منابع EMI
اولین قدم در طراحی EMC شناسایی منابع بالقوه EMI است. این منابع میتوانند موارد زیر باشند:
- اجزای سوئیچینگ پرسرعت مانند میکروکنترلرها یا FPGA ها.
- مدارهای منبع تغذیه.
- آنتنها یا سایر عناصر انتقال بیسیم.
- ردپاهای فرکانس بالا که انرژی الکترومغناطیسی ساطع میکنند.
درک این منابع به تدوین استراتژیهایی برای کاهش یا محافظت از EMI در برابر تأثیر بر PCB یا محیط آن کمک میکند.
شبکههای توزیع برق و اتصال به زمین
اتصال زمین مناسب یکی از موثرترین راهها برای جلوگیری از تداخل الکترومغناطیسی (EMI) در مونتاژ PCB SMT است. یک صفحه زمین با طراحی خوب، مسیری با مقاومت کم برای بازگشت سیگنالها به منبع فراهم میکند و از انتشار نویز در سراسر برد جلوگیری میکند. علاوه بر این، PDN های با طراحی دقیق، نویز منبع تغذیه را کاهش میدهند، که در غیر این صورت میتواند منجر به بیثباتی سیستم شود.
- صفحه زمین جامد: یک صفحه زمین پیوسته و بدون وقفه، مسیر جریانهای برگشتی را به حداقل میرساند و مدار را از EMI خارجی محافظت میکند.
- تقسیمبندی صفحه قدرتتقسیمبندی صفحات قدرت میتواند اتصال بین بخشهای پر سر و صدا و حساس PCB را کاهش دهد.

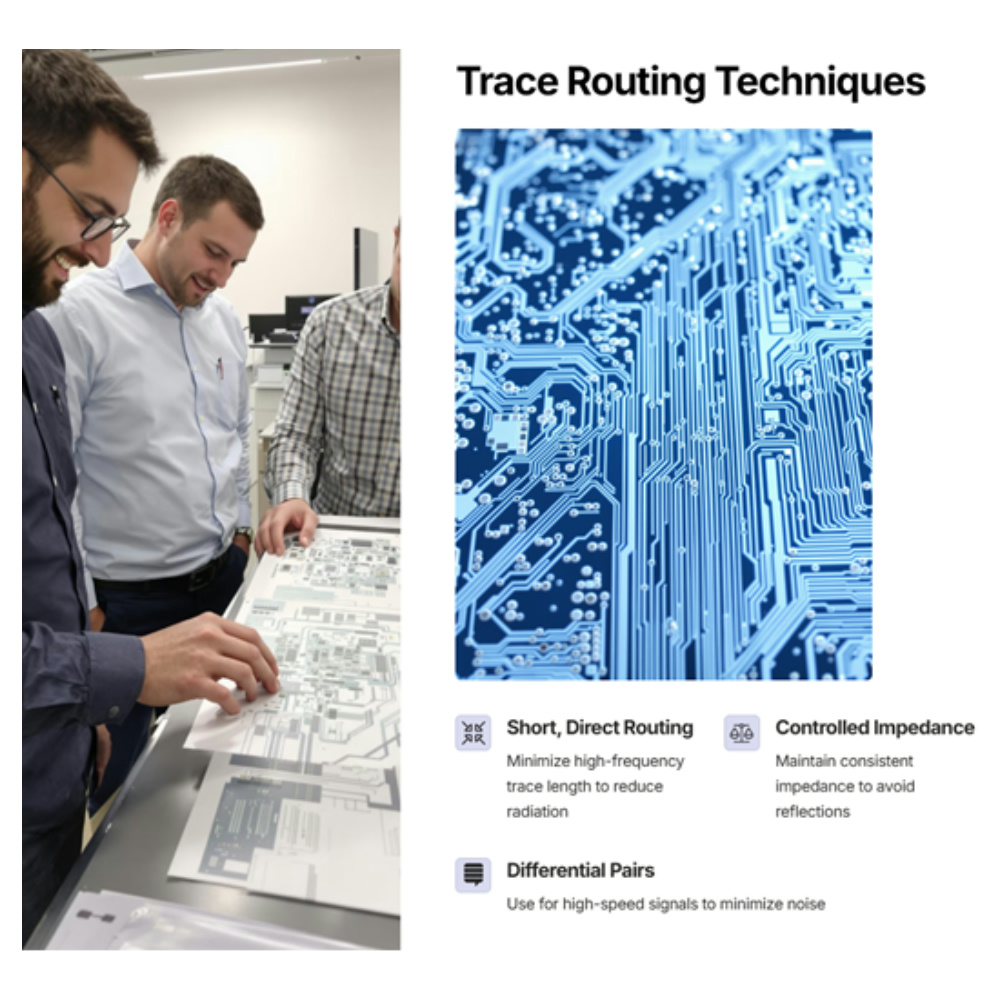

ردیابی تکنیکهای مسیریابی و طرحبندی
طرح ردیابی برای تضمین یکپارچگی سیگنال و به حداقل رساندن تداخل الکترومغناطیسی (EMI) بسیار مهم است. تکنیکهای طرحبندی زیر میتوانند برای کاهش تداخل الکترومغناطیسی (EMI) استفاده شوند:
- مسیریابی کوتاه و مستقیم: طول مسیرهای سیگنال فرکانس بالا را به حداقل برسانید تا تشعشع و تداخل سیگنالها کاهش یابد.
- امپدانس کنترلشدهبرای سیگنالهای پرسرعت، اطمینان حاصل کنید که مسیرها امپدانس ثابتی را حفظ میکنند تا از بازتابها جلوگیری شود و تداخل الکترومغناطیسی (EMI) کاهش یابد.
- جفتهای تفاضلی: برای سیگنالهای پرسرعت از جفتهای تفاضلی استفاده کنید تا نویز را به حداقل رسانده و یکپارچگی سیگنال را بهبود بخشید.
استفاده از محافظ و محفظه
شیلدینگ یکی از موثرترین راهها برای کاهش تداخل الکترومغناطیسی (EMI) در مدارهای حساس است. شیلدینگ میتواند در سطح قطعات یا در سطح PCB اعمال شود. این شامل قرار دادن یک ماده رسانا در اطراف قطعات حساس یا بخشهای مدار برای مسدود کردن یا جذب تابش الکترومغناطیسی ناخواسته است.
- سپرهای مسیمس یا سایر مواد رسانا را میتوان در اطراف اجزا یا کل PCB قرار داد تا EMI را جذب کند.
- واشرهای EMIآببندی محفظهها با واشرهای رسانا همچنین از نشت EMI و تداخل خارجی جلوگیری میکند.
خازنهای جداکننده
خازنهای جداکننده نقش حیاتی در تثبیت منابع تغذیه و کاهش نویز در فرکانسهای بالا دارند. قرار دادن خازنها در نزدیکی پینهای تغذیه به فیلتر کردن نویز و تضمین انتقال برق پاک به اجزای حساس کمک میکند.
- قرار دادن خازنخازنهای جداکننده را تا حد امکان نزدیک به پینهای تغذیه و زمین هر قطعه قرار دهید تا نویز فرکانس بالا کاهش یابد.
فیلترهای تفاضلی و حالت مشترک
EMI میتواند از طریق منبع تغذیه و خطوط سیگنال منتشر شود. برای جلوگیری از ورود یا خروج EMI به PCB، از فیلترهای تفاضلی و حالت مشترک استفاده کنید. این فیلترها تضمین میکنند که سیگنالهای الکترومغناطیسی ناخواسته بدون تأثیر بر عملکرد مدار سرکوب میشوند.
- چوکهای حالت مشترک: اینها در فیلتر کردن نویز حالت مشترک و محافظت در برابر EMI از خطوط برق مؤثر هستند.
- مهرههای فریتمهرههای فریت اغلب برای سرکوب نویز فرکانس بالا در خطوط سیگنال و برق استفاده میشوند.
انتخاب مواد PCBبرد مدار چاپی
انتخاب مادهی PCB نقش اساسی در عملکرد EMC دارد. مواد PCB با فرکانس بالا با ثابتهای دیالکتریک پایین و تانژانتهای اتلاف کم برای کاربردهایی که به سیگنالهای پرسرعت نیاز دارند، ترجیح داده میشوند.
- زیرلایههای کماتلاف: برای کاربردهای فرکانس بالا از موادی مانند راجرز یا سایر لمینتهای کماتلاف استفاده کنید تا تخریب سیگنال و تداخل الکترومغناطیسی (EMI) کاهش یابد.

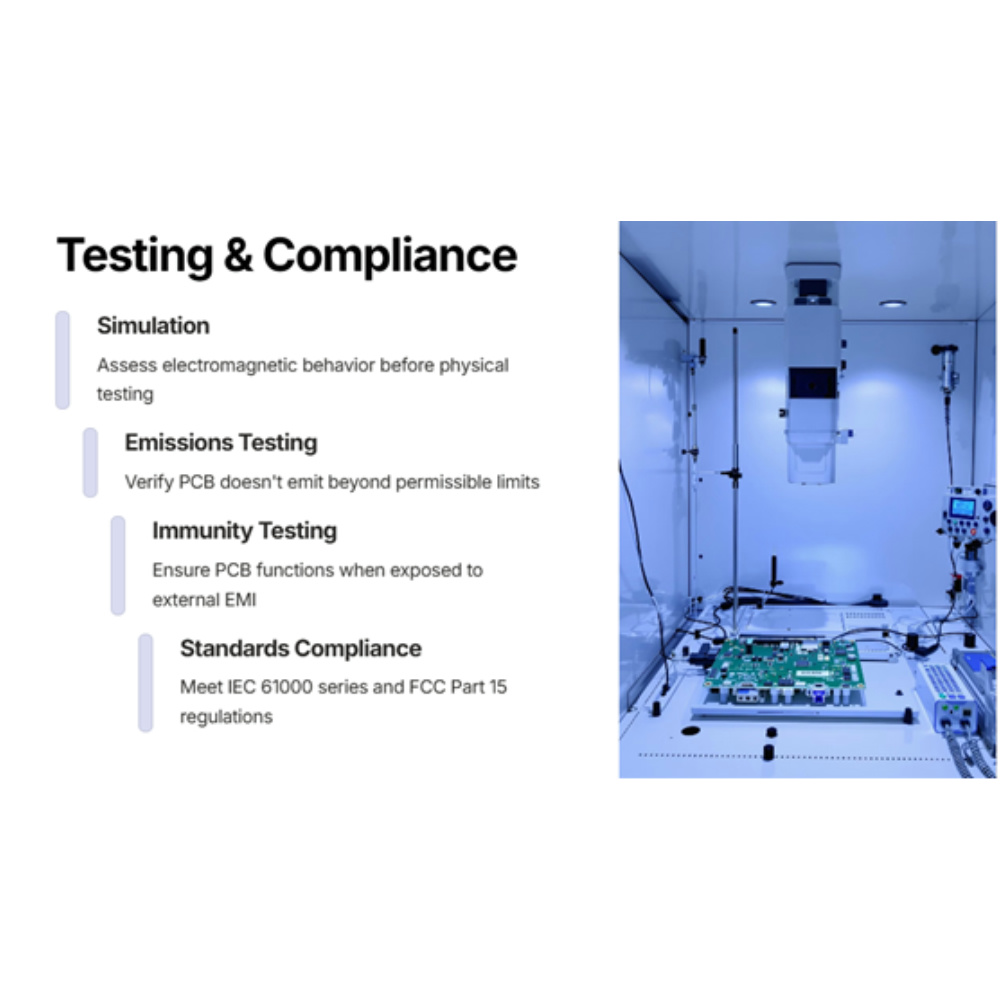

آزمایش و انطباق با استانداردها
پس از طراحی PCB، آزمایش آن برای اطمینان از مطابقت با استانداردهای EMC و عدم تداخل با سایر دستگاهها ضروری است. استانداردهایی مانند سری IEC 61000 و مقررات FCC Part 15 برای دستگاههای الکترونیکی، معیارهای رایجی برای انطباق با EMC هستند.
- تست EMC: آزمایشهای انتشار و ایمنی را انجام دهید تا تأیید شود که PCB در محدوده مجاز عمل میکند.
- اعتبارسنجی از طریق شبیهسازی: از ابزارهای شبیهسازی برای ارزیابی رفتار الکترومغناطیسی PCB استفاده کنید و قبل از آزمایش فیزیکی، تنظیمات لازم را انجام دهید.
طراحی یک PCB سازگار با EMC در مونتاژ PCB SMT برای اطمینان از قابلیت اطمینان و عملکرد دستگاههای الکترونیکی مدرن ضروری است. مهندسان با در نظر گرفتن دقیق اتصال زمین، توزیع برق، مسیریابی ردیابی، محافظ و انتخاب مواد، میتوانند خطر EMI را به میزان قابل توجهی کاهش داده و عملکرد کلی محصولات خود را بهبود بخشند. چه با ... کار کنید و چه ... بردهای مدار چاپی RF با سرعت بالایا طرحهای فرکانس پایین، گنجاندن این ملاحظات کلیدی در فرآیند طراحی شما منجر به سیستمهای قویتر و قابل اعتمادتری خواهد شد.
با تمرکز بر این استراتژیهای طراحی حیاتی برای سازگاری الکترومغناطیسی، میتوانید از مشکلات عملکردی جلوگیری کنید، هزینههای تولید را کاهش دهید و اطمینان حاصل کنید که محصول شما با مقررات لازم مطابقت دارد. چه در حال توسعه PCB های فرکانس بالا باشید و چه فرکانس پایین، طراحی EMC همیشه باید اولویت اصلی برای افزایش عملکرد دستگاه و تجربه کاربری باشد.
