پرداختهای سطحی PCB با فرکانس بالا: کدام یک بهترین لحیمپذیری و یکپارچگی سیگنال را ارائه میدهد؟
در دنیای تولید بردهای مدار چاپی با فرکانس بالا، پرداخت سطح یک فرآیند حیاتی است که مستقیماً بر قابلیت لحیمکاری، یکپارچگی سیگنال و قابلیت اطمینان کلی تأثیر میگذارد. با پیشرفت دستگاههای الکترونیکی به سمت کوچکسازی و عملکرد بالاتر، پرداخت سطح نه تنها باید از سطح مس محافظت کند، بلکه باید انتقال سیگنال فرکانس بالا و اتصالات لحیمکاری قوی را نیز تضمین کند.
این مقاله مزایا و معایب پرداختهای سطحی رایج برد مدار چاپی با فرکانس بالا را بررسی میکند، مکانیسمهای نقص بالقوه را شناسایی میکند و بهترین شیوهها را برای کنترل کیفیت برجسته میکند - به مهندسان کمک میکند تا تصمیمات آگاهانه و مبتنی بر عملکرد بگیرند.
فناوریهای رایج پرداخت سطحی برای بردهای مدار چاپی فرکانس بالا

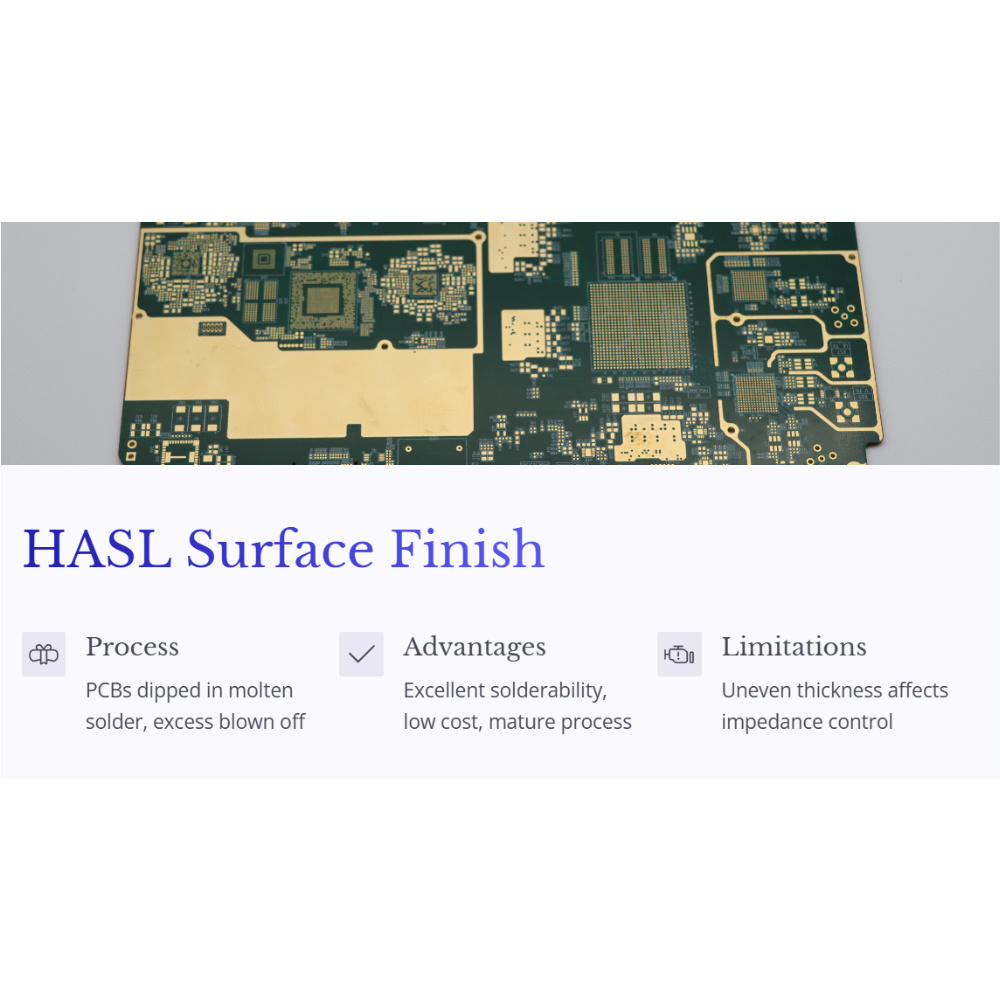

۱. HASL (تسطیح لحیم با هوای گرم)
فرآیند:
بردهای مدار چاپی در لحیم مذاب (قلع-سرب یا بدون سرب) غوطهور میشوند، سپس لحیم اضافی با استفاده از هوای داغ با فشار بالا دمیده میشود و یک پوشش لحیم یکنواخت باقی میماند.
مزایا:
● لحیم پذیری عالی
● سازگار با لحیم کاری موجی و جریانی
● فرآیند کمهزینه و بالغ
محدودیتهای کاربردهای RF:
به دلیل ضخامت ناهموار لحیم، HASL ممکن است تغییرات امپدانس را ایجاد کند و بر یکپارچگی سیگنال فرکانس بالا تأثیر بگذارد - به خصوص در طرحهای ریزخط که کنترل دقیق امپدانس بسیار مهم است.
۲. ENIG (طلای غوطهوری بدون نیکل)
فرآیند:
یک لایه نازک نیکل به صورت شیمیایی رسوب داده میشود تا به عنوان یک مانع عمل کند و به دنبال آن یک لایه طلای غوطهوری قرار میگیرد که قابلیت لحیمکاری و عملکرد تماس را افزایش میدهد.
مزایا:
● سطح صاف و یکنواخت
● مقاومت عالی در برابر خوردگی و اکسیداسیون
● عملکرد الکتریکی پایدار در محیطهای با فرکانس بالا
چالشها:
ENIG هزینه بالاتری دارد و کنترل ضعیف لایه نیکل میتواند منجر به نقص "پد سیاه" شود که به شدت بر کیفیت و قابلیت اطمینان اتصال لحیم تأثیر میگذارد.
۳. OSP (نگهدارنده لحیمپذیری آلی)
فرآیند:
یک پوشش نازک و آلی روی سطح مس تشکیل میدهد تا از اکسیداسیون جلوگیری کند. این لایه در حین لحیمکاری تجزیه میشود و مس تمیز را برای اتصال در معرض قرار میدهد.
مزایا:
● مقرون به صرفه و ساده
● ایدهآل برای قطعات با گام ریز و مدارهای فرکانس بالا (حداقل تأثیر بر امپدانس)
● صافی عالی
معایب:
● ماندگاری کوتاه
● دوام ضعیف در محیطهای خشن
● سطح به راحتی آلوده میشود و قابلیت لحیمکاری را به خطر میاندازد

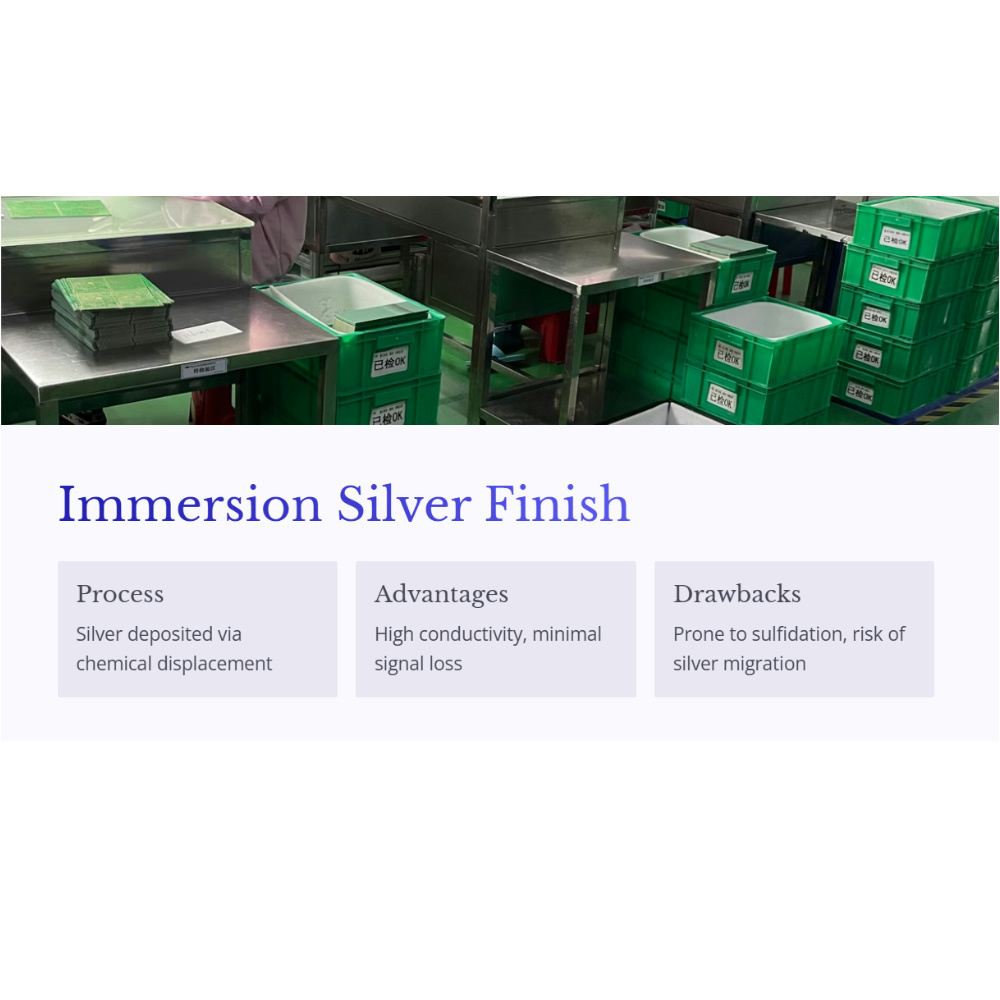

۴. غوطهوری نقره
فرآیند:
یک لایه نازک از نقره از طریق یک واکنش جابجایی شیمیایی رسوب میکند و یک سطح صاف و رسانا ارائه میدهد.
مزایا:
● رسانایی بالا و لحیم پذیری خوب
● حداقل افت سیگنال برای کاربردهای RF
● هزینه متوسط
معایب:
● مستعد سولفیداسیون و تغییر رنگ در محیطهای غنی از گوگرد
● خطر مهاجرت نقره در شرایط لحیمکاری نامناسب، که بر قابلیت اطمینان درازمدت تأثیر میگذارد
مکانیسمهای نقص و تأثیر بر قابلیت اطمینان
۱. اتصالات لحیم سرد
علائم:
اتصالاتی که از نظر ظاهری قابل قبول هستند اما در واقع از نظر مکانیکی ضعیف هستند - مستعد شکست تحت ارتعاش یا تنش حرارتی. میکروسکوپی، میکروگپها و پیوند بین فلزی ضعیف را نشان میدهد.
علل:
● ضخامت ناهموار پوشش (به خصوص در هاسل)
● آلودگی سطحی (مثلاً OSP که گرد و غبار یا روغن جذب میکند)
● دما یا زمان لحیم کاری نادرست
شکاف عملکرد:
بردهای مدار چاپی که به خوبی عملیات حرارتی شدهاند، اتصالات لحیم براق و محکمی با پیوندهای متالورژیکی قوی از خود نشان میدهند. اتصالات سرد منجر به سیگنالهای متناوب، مدارهای باز و قطع سیگنال در سیستمهای RF میشوند.
۲. خوردگی و اکسیداسیون
علائم:
تغییر رنگ قابل مشاهده - اکسید مس مایل به سبز یا لکههای سیاه. OSP میتواند در محیطهای مرطوب تجزیه شود و نقره به دلیل قرار گرفتن در معرض سولفید میتواند تیره شود.
علل:
● لایه محافظ ناکافی (OSP نازک یا پوشش نقرهای ضعیف)
● شرایط سخت نگهداری (رطوبت بالا، گازهای خورنده)
● مواد شیمیایی باقیمانده پس از تولید
شکاف عملکرد:
بردهای مدار چاپی که به درستی محافظت شدهاند، قابلیت لحیمکاری و یکپارچگی الکتریکی را برای مدت طولانی حفظ میکنند. سطوح اکسید شده مانع از خیس شدن میشوند، قابلیت اطمینان اتصال را کاهش میدهند و باعث افزایش مقاومت سطح میشوند و عملکرد فرکانس بالا را کاهش میدهند.
۳. عیوب لایه آبکاری
علائم:
در ENIG، عیوب احتمالی شامل حفرههای نیکل و ناهمگنی لایه طلا میشود. در غوطهوری نقره، سطوح ناهموار یا سوراخهای ریز ممکن است تشکیل شوند. این موارد از طریق اشعه ایکس یا میکروسکوپ قابل تشخیص هستند.
علل:
● شیمی ناپایدار حمام (مثلاً pH نادرست، غلظت یونهای فلزی)
● محلولهای آبکاری آلوده
● کنترل زمان و دمای نامتناسب
شکاف عملکرد:
پرداختهای با کیفیت بالا، ثبات سیگنال و لحیمکاری قابل اعتماد را تضمین میکنند. عیوب آبکاری میتواند منجر به انعکاس سیگنال، تداخل الکترومغناطیسی (EMI) یا مدارهای باز، به ویژه در کاربردهای حساس RF شود.

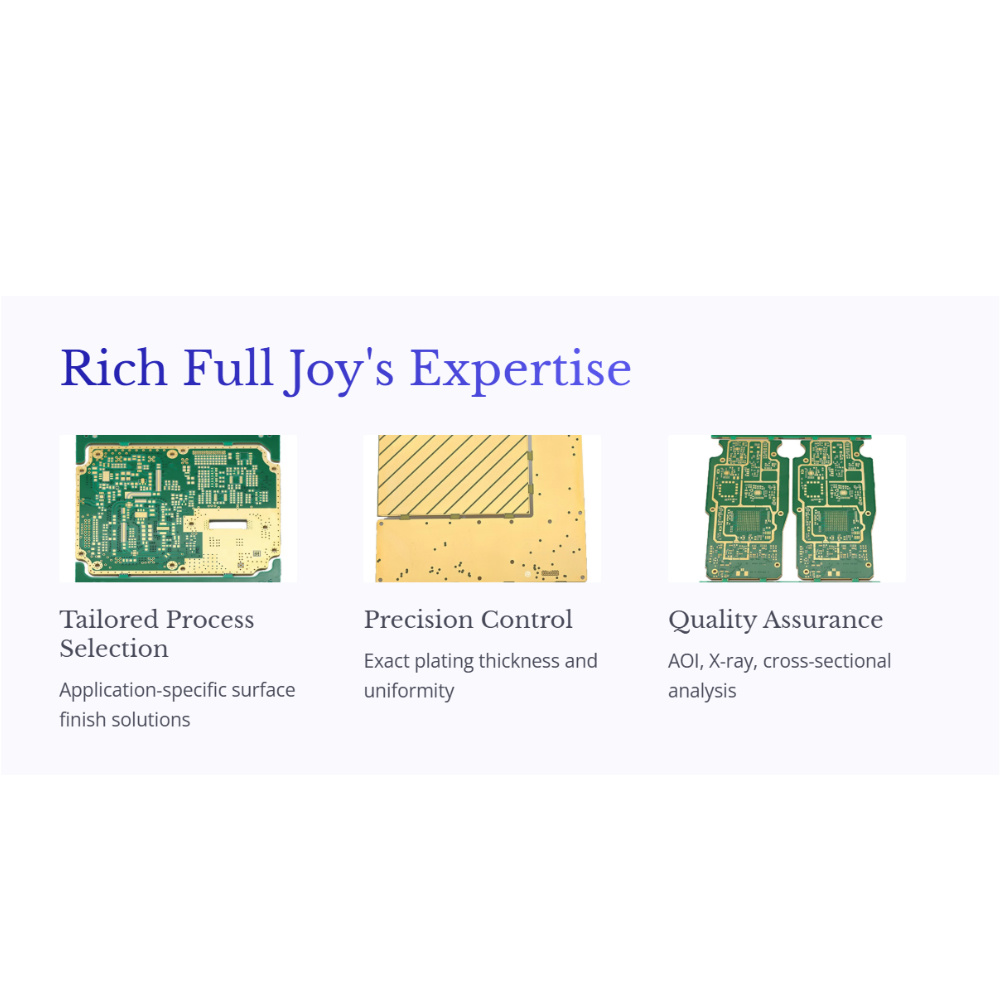

تخصص شرکت Rich Full Joy در پرداخت سطح برای بردهای مدار چاپی با فرکانس بالا
در Rich Full Joy، ما درک میکنیم که پرداخت سطح، یک راهحل یکسان برای همه نیست - به خصوص در تولید PCB با فرکانس بالا. با سالها تجربه در RF و مجموعهای از تجهیزات پیشرفته پرداخت سطح، ما موارد زیر را ارائه میدهیم:
● انتخاب فرآیند متناسب با کاربرد شما
● کنترل دقیق ضخامت و یکنواختی آبکاری
● کنترل آلودگی در سطح اتاق تمیز
● تضمین کیفیت دقیق با استفاده از AOI، اشعه ایکس و تجزیه و تحلیل مقطعی
تیم ما تضمین میکند که هر PCB نیازهای لحیمپذیری، قابلیت اطمینان و یکپارچگی سیگنال شما را برآورده میکند - بنابراین محصولات شما حتی در سختترین محیطها نیز موفق خواهند بود.
