فرآیند مونتاژ SMT به طور کامل توضیح داده شده است: از برد خالی تا محصول نهایی
مقدمه: اهمیت درک فرآیند مونتاژ SMT
فناوری نصب سطحی (SMT) پایه و اساس تولید الکترونیکی مدرن است. این فناوری امکان قرار دادن قطعات با سرعت و دقت بالا را مستقیماً روی سطح بردهای مدار چاپی (PCB) فراهم میکند. با فشردهتر، قدرتمندتر و یکپارچهتر شدن دستگاهها، فرآیندهای SMT باید قابلیت اطمینان بینقص، تلرانسهای دقیق و کیفیت لحیمکاری عالی را تضمین کنند.
چه شما یک مهندس طراح باشید که برای تولید انبوه آماده میشود، چه یک متخصص تدارکات که فروشندگان EMS را ارزیابی میکند، یا یک مهندس کیفیت که بر بازده نظارت دارد، درک کامل فرآیند SMT ضروری است.
این مقاله یک بررسی جامع از خط تولید SMT ارائه میدهد، از لحظه ورود یک برد خام به خط تا زمانی که به یک PCBA کاملاً آزمایش شده و آماده تحویل تبدیل میشود.
مرحله 1: دریافت، پخت و آمادهسازی PCB
قبل از ورود به خط تولید SMT، بردهای مدار چاپی بدون روکش باید از نظر بصری و ابعادی بررسی شوند، به خصوص برای بردهای فرکانس بالا، چند لایه یا HDI. پارامترهای حیاتی شامل تاب برداشتن، اکسیداسیون روی سطوح پد و ضخامت برد است.
حساسیت به رطوبت: لمینتهای با دمای بالای Tg یا بر پایه PTFE به رطوبت حساس هستند. پیشپخت در دمای ۱۰۵ تا ۱۲۵ درجه سانتیگراد به مدت ۴ تا ۱۲ ساعت (طبق دستورالعملهای IPC) از لایه لایه شدن، ترکهای ریز و ایجاد حفره در حین فرآیند ذوب مجدد جلوگیری میکند.

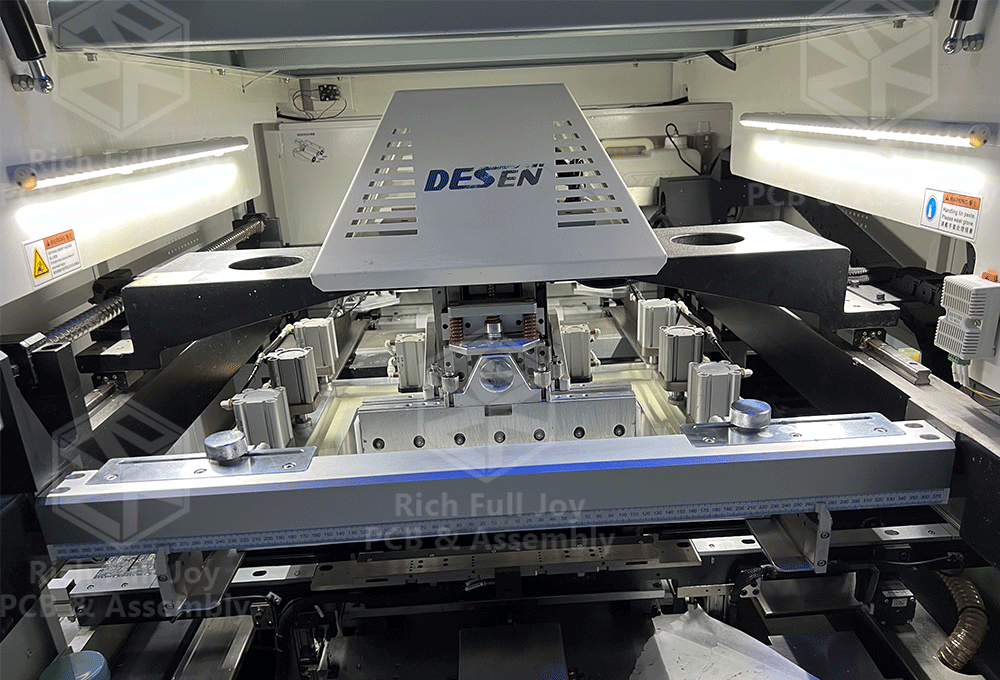

مرحله 2: چاپ خمیر لحیم
خمیر لحیم، که معمولاً از ۹۰٪ آلیاژ فلزی و ۱۰٪ شار تشکیل شده است، با استفاده از یک شابلون دقیق از جنس فولاد ضد زنگ، روی پدهای PCB نمایان چاپ میشود.
- ضخامت شابلون: ۱۰۰ تا ۱۵۰ میکرون بسته به گام قطعه
- طراحی شابلون: اندازه دیافراگم، نسبتهای کاهش پد، کاهش گامها
- پارامترهای چاپ: سرعت، فشار، سرعت جداسازی با کهنه پاک کن
- نوع چسباندن: نوع ۳ برای استاندارد، نوع ۴ یا ۵ برای ریز-گام یا میکرو BGA
چاپ دقیق خمیر لحیم برای دستیابی به خیس شدن یکنواخت و جلوگیری از عیوبی مانند پل زدن، لحیم ناکافی و ایجاد ترک بسیار مهم است.

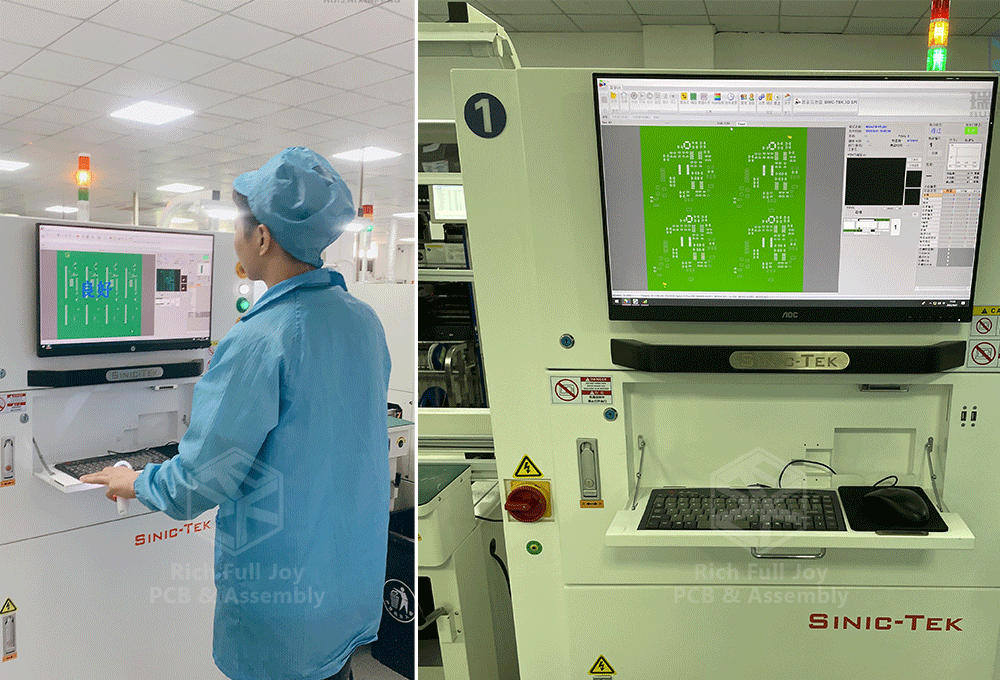

مرحله 3: بررسی خمیر لحیم (SPI)
سیستمهای SPI خودکار از مثلثبندی لیزری دوبعدی یا سهبعدی برای اندازهگیری موارد زیر استفاده میکنند:
- ارتفاع چسباندن
- قوام حجم
- ترازبندی افست و شابلون
- تشخیص پل و تخمین فضای خالی
SPIها برای کنترل اولیه فرآیند ضروری هستند و انتشار نقص را در طول فرآیند کاهش میدهند.

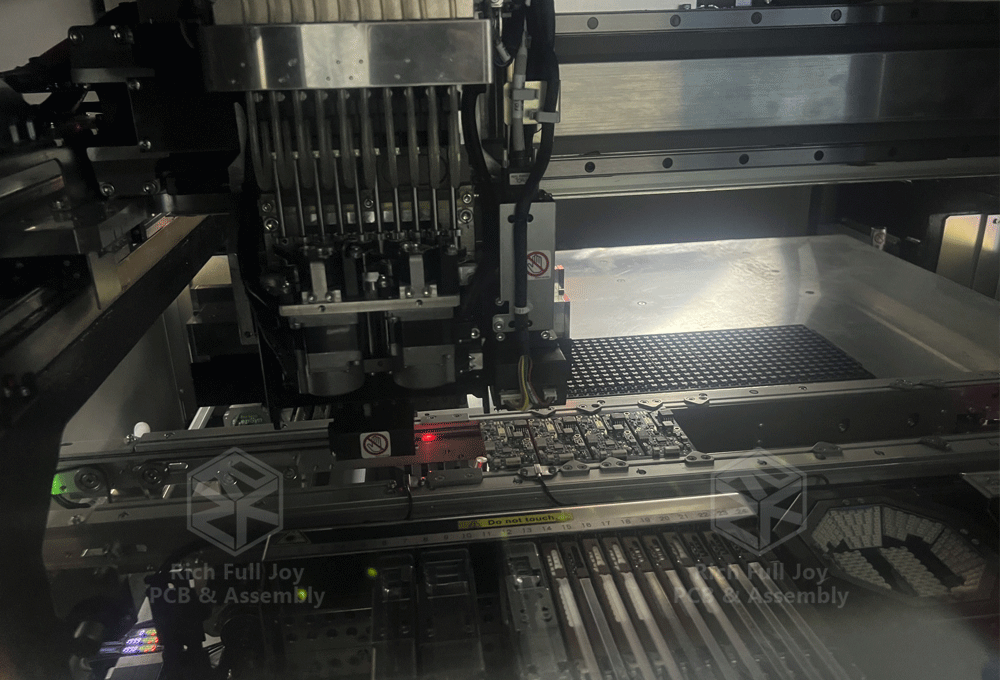

مرحله ۴: انتخاب و جایگذاری سریع
سیستم برداشتن و گذاشتن، قطعات SMT را روی پدهای پوشیده شده با خمیر لحیم نصب میکند. سیستمهای مدرن میتوانند موارد زیر را انجام دهند:
- اجزای غیرفعال به کوچکی 01005
- آیسیهایی با بستههای QFN، LGA و BGA با گام ریز
- اجزای با شکل عجیب و غریب با الگوریتمهای بینایی سفارشی
- قرارگیری همزمان در بالا و پایین صفحه
ملاحظات مربوط به جابجایی قطعات:
- نوع تغذیه: قرقره، سینی، میلهای
- بازرسی بینایی برای چرخش و همترازی
- کنترل ارتفاع و همسطحی
- محافظت الکترواستاتیک در هنگام برداشتن اجسام
ماشینهایی مانند یاماها، پاناسونیک یا جوکی میتوانند به سرعتهای قرارگیری بیش از ۸۰،۰۰۰ CPH با دقتی بهتر از ±۳۰ میکرون برسند.

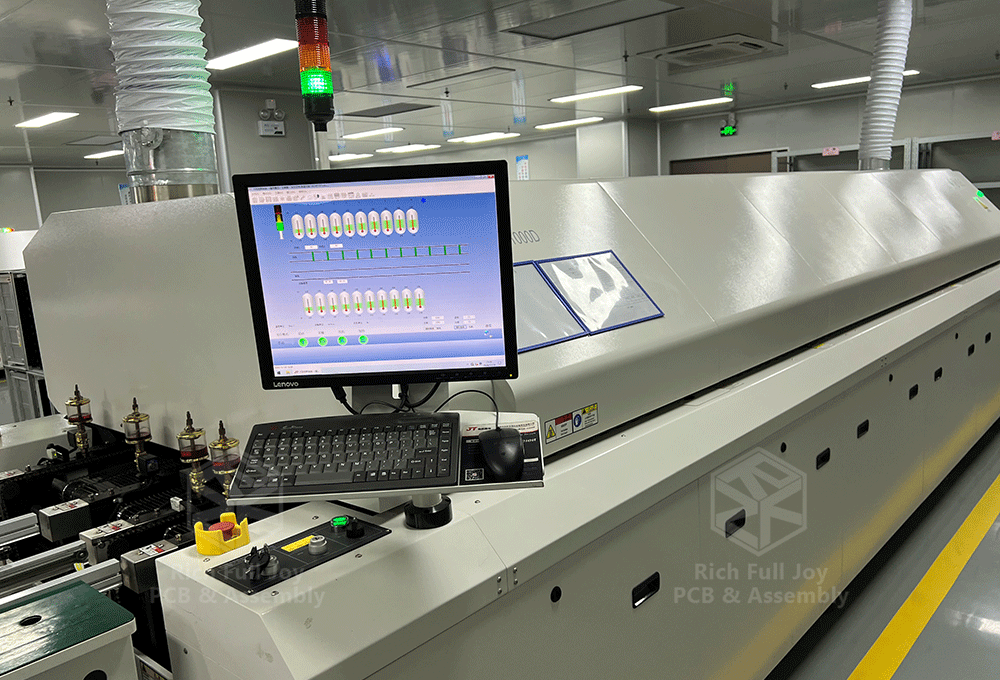

مرحله 5: لحیم کاری مجدد
بردها اکنون وارد کورهی reflow میشوند که دارای حداکثر ۱۰ ناحیهی کنترلشدهی دما است. هر ناحیه وظیفه دارد تا برد را به تدریج به نقطهی ذوب لحیم برساند و سپس بدون ایجاد تنش حرارتی، آن را خنک کند.
- منطقه پیش گرم: 80-150 درجه سانتیگراد
- منطقه خیساندن: ۱۵۰ تا ۱۸۰ درجه سانتیگراد برای فعال سازی فلاکس
- منطقه اوج جریان برگشتی: ۲۳۰ تا ۲۵۰ درجه سانتیگراد (بسته به آلیاژ لحیم)
- منطقه خنککننده: کاهش سریع تا زیر ۱۸۰ درجه سانتیگراد برای تشکیل اتصالات پایدار
هر مجموعه PCB باید تحت پروفایل حرارتی قرار گیرد تا منحنی بر اساس انباشت مواد، چگالی اجزا و جذب گرمای زیرلایه تنظیم شود.

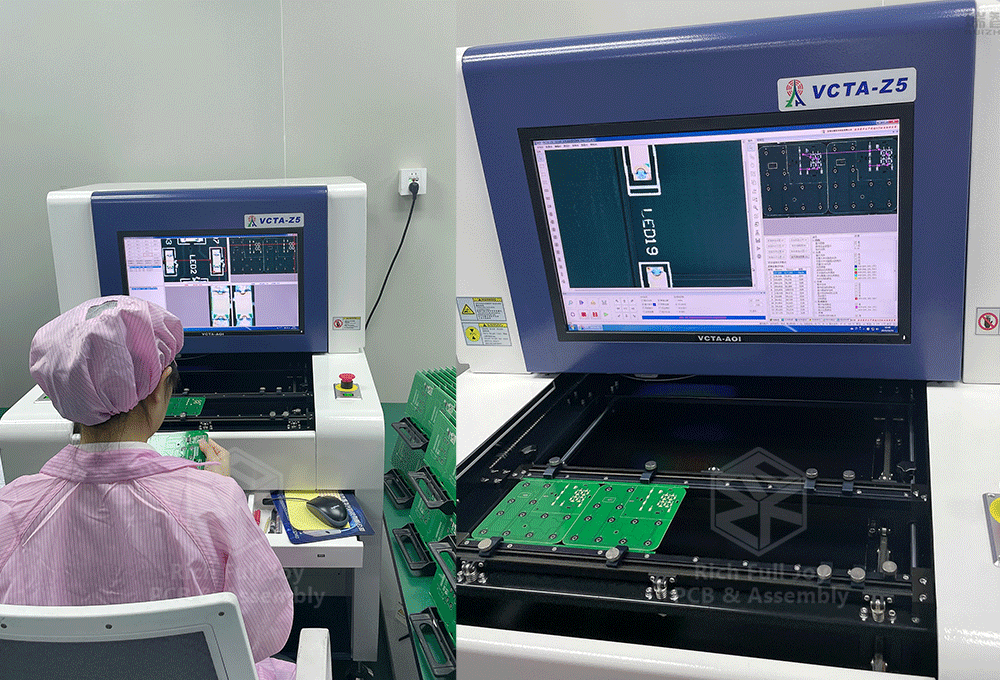

مرحله 6: بازرسی نوری خودکار (AOI)
پس از reflow، دستگاههای AOI تصویر برد لحیمکاری شده در زمان واقعی را با یک مرجع طلایی مقایسه میکنند.
- قطبیت و جهت گیری
- حضور و غیاب
- فیلههای لحیم سربی
- اتصال کوتاه، بلند شدن سیمها و اتصالات سرد
AOI های مدرن از دوربینهای چند زاویهای، مدلسازی سهبعدی و یادگیری ماشینی برای بهبود نرخ تشخیص، به ویژه برای طرحبندیهای با تراکم بالا، استفاده میکنند.

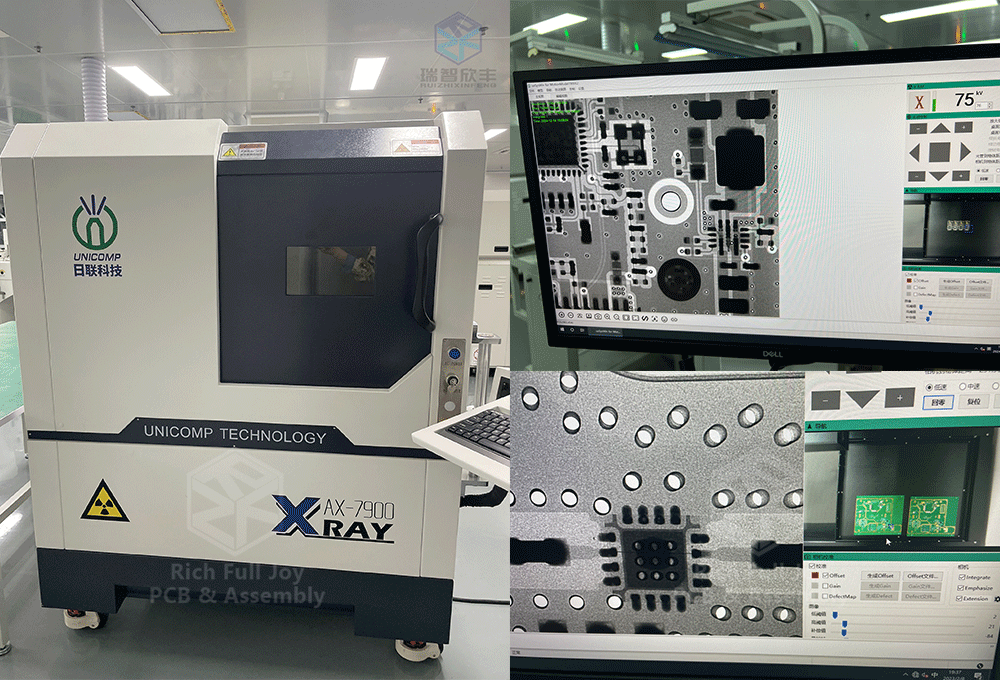

مرحله 7: بازرسی با اشعه ایکس برای بستههای پیچیده
قطعاتی مانند BGAها، LGAها و QFNها اتصالات لحیم پنهانی در زیر بستهبندی خود دارند. بازرسی با اشعه ایکس موارد زیر را امکانپذیر میسازد:
- تأیید خیس شدن توپ لحیم
- تشخیص حفره در پدهای برق و زمین
- تجزیه و تحلیل پوشش پد حرارتی
- شناسایی پل و کوتاه
اسکن سی تی اسکن سه بعدی برای تجزیه و تحلیل پیشرفته علت ریشه ای و بررسی خرابی در دسترس است.

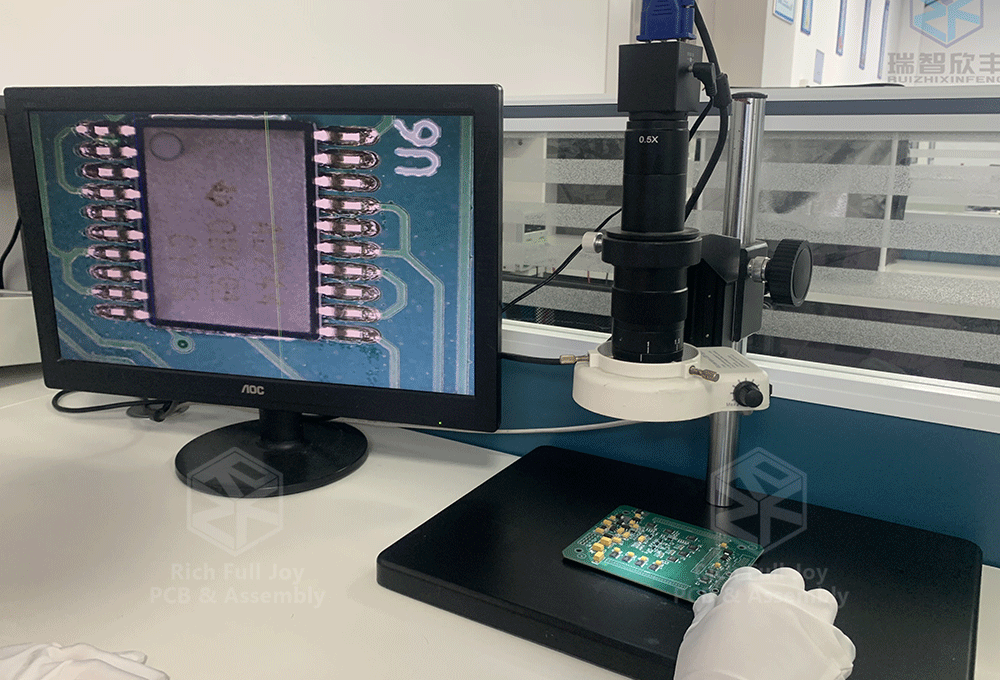

مرحله ۸: بازرسی دستی و دوبارهکاری
حتی در خطوط اتوماتیک، دخالت انسان برای موارد زیر ضروری است:
- بازرسی بصری زیر میکروسکوپ
- لحیم کاری لمسی
- تعویض قطعات سنگ قبر خورده یا ناهماهنگ
- بازسازی BGA با استفاده از ایستگاههای بازسازی هوای گرم
دوبارهکاری باید از استانداردهای IPC-7711/21 پیروی کند و در سیستم ردیابی ثبت شود.
مرحله ۹: تست درون مداری (ICT) و تست عملکردی (FCT)
آزمایش، عملکرد و قابلیت اطمینان محصول را قبل از تحویل تضمین میکند.
ویژگیهای فناوری اطلاعات و ارتباطات:
- اندازهگیری مقاومت، خازن، ولتاژ
- تشخیص قطعات باز، اتصال کوتاه، گم شده یا نادرست
- مبتنی بر فیکسچر، با استفاده از تماس بستر میخها
ویژگیهای FCT:
- رفتار محصول در دنیای واقعی را شبیهسازی میکند
- با میکروکنترلرها یا سنسورها ارتباط برقرار میکند
- میتواند شامل تست رابط UART، I2C، SPI یا CAN باشد
مرحله 10: مونتاژ نهایی، برچسب گذاری و بسته بندی
پس از گذراندن تستهای الکتریکی، برد به مراحل نهایی خود ادامه میدهد:
- نصب کانکتور و مهار کابل
- نصب محفظه یا پوشش تطبیقی
- تمیز کردن با اولتراسونیک یا حلال (تمیز کردن بدون حلال اختیاری است)
- علامت گذاری لیزری یا برچسب گذاری بارکد
- بستهبندی ضد الکتریسیته ساکن و برچسبگذاری سفارشی
ارائه دهندگان پیشرفته EMS بسته به استانداردهای صنعت، قابلیت ردیابی کامل را به ازای هر لات، به ازای هر شماره سریال یا به ازای هر واحد ارائه میدهند.
مونتاژ SMT پلی از طراحی به عملکرد است
مونتاژ SMT یک فرآیند پیچیده است که نیاز به کنترل دقیق، نظارت مداوم و تخصص بین بخشی دارد. هر مرحله - از رسوب خمیر تا بازرسی و بسته بندی نهایی - باید بهینه شود تا قابلیت اطمینان و عملکرد تضمین شود.
در Rich Full Joy، ما از PCB های فرکانس بالا، سرعت بالا، چند لایه و حیاتی با موارد زیر پشتیبانی میکنیم:
- تجهیزات پیشرفته SMT و پروفایل reflow
- تجربه کار با ماژولهای BGA، QFN و RF
- قابلیتهای داخلی X-Ray، AOI، SPI و ICT/FCT
- زمانهای کوتاه تولید و نمونههای اولیه با حجم کم
- همکاریهای بلندمدت در صنایع هوافضا، مخابرات، پزشکی و خودرو
به دنبال یک شریک حرفهای SMT برای محصول بعدی خود هستید؟ همین امروز با تیم مهندسی ما تماس بگیرید تا از بررسی رایگان DFM و دریافت سریع پیشفاکتور مطلع شوید.
