سیستم‌های بازرسی هوشمند PCBA: AOI، SPI، X-Ray، ICT و FCT

۲۰۲۵-۰۶-۰۶

۱. مقدمه

با تکامل محصولات الکترونیکی به سمت ادغام با چگالی بالا و پیچیدگی بالا، بازرسی کیفیت PCBA با چالش‌های فزاینده‌ای روبرو می‌شود - به خصوص در بازرسی میکروپیچ قطعات 0201 (0.6×0.3 میلی‌متر) و ارزیابی اتصالات لحیم پنهان در بسته‌های BGA/CSP. طبق گفته IPC-A-610Hتولید مدرن باید نرخ نقص را زیر ۵۰۰ DPPM حفظ کند. این مقاله به تشریح تجزیه و تحلیل سیستماتیک سیستم‌های بازرسی چند سطحی، ترکیب کنترل فرآیند، فناوری‌های تست هوشمند و قابلیت ردیابی در زمان واقعی می‌پردازد.

سیستم‌های بازرسی هوشمند PCBA.webp

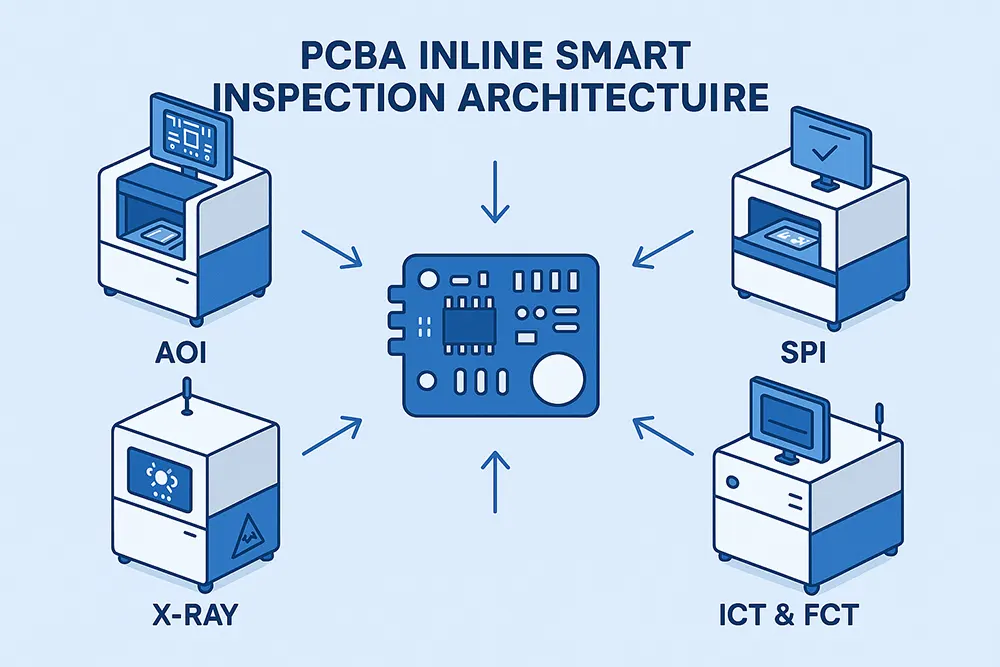

۲. معماری سیستم فناوری بازرسی

۲.۱ طراحی گره‌های بازرسی کامل فرآیند

یک چارچوب بازرسی چهار مرحله‌ای، پوشش کامل کیفیت را تضمین می‌کند:

  • ·پیش پردازش: SPI سه‌بعدی (±۵μm) + AOI برای ترازبندی قرارگیری
  • ·پس از جریان مجدد: AOI دو طرفه + اشعه ایکس سه بعدی (وضوح ۵ میکرومتر)
  • ·آزمایش الکتریکی: فناوری اطلاعات و ارتباطات (پوشش ≥95%) + FCT
  • ·بازرسی نهایی: نمونه‌برداری آزمایش مخرب AVI +

۲.۲ شاخص‌های کلیدی عملکرد

  • ·زمان تأیید مقاله اول: ۱۵ دقیقه یا کمتر (در مقایسه با ۲ ساعت به طور سنتی)
  • ·نرخ فرار از نقص:
  • ·قابلیت ردیابی داده‌ها: ۱۰ سال یا بیشتر

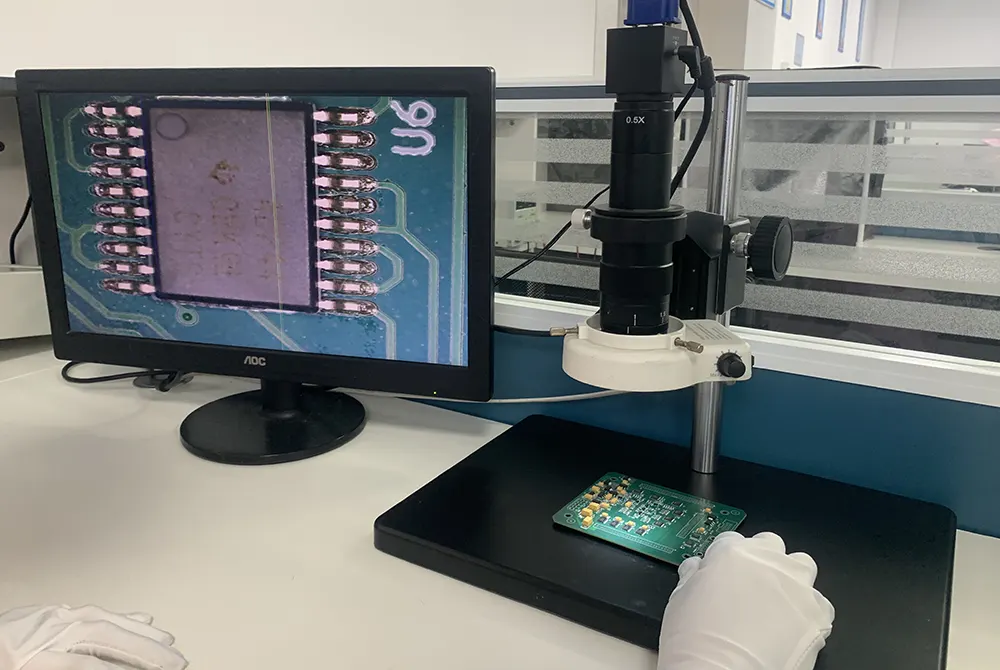

سیستم‌های بازرسی هوشمند PCBA-AOI-PCBA

۳. تحلیل فناوری‌های بازرسی مغزه

۳.۱ مقایسه فناوری‌های بازرسی نوری

فناوری وضوح تصویر سرعت بازرسی نقص‌های قابل اجرا
دوبعدی AOI 10 میکرومتر 0.5s/board نقص‌های سطحی/ بصری
AOI سه بعدی 5 میکرومتر ۱.۲ ثانیه/تخته نقص‌های ارتفاع و هم‌سطحی
SPI سه بعدی ۳ میکرومتر 0.8 ثانیه/تخته حجم/تغییر شکل خمیر لحیم

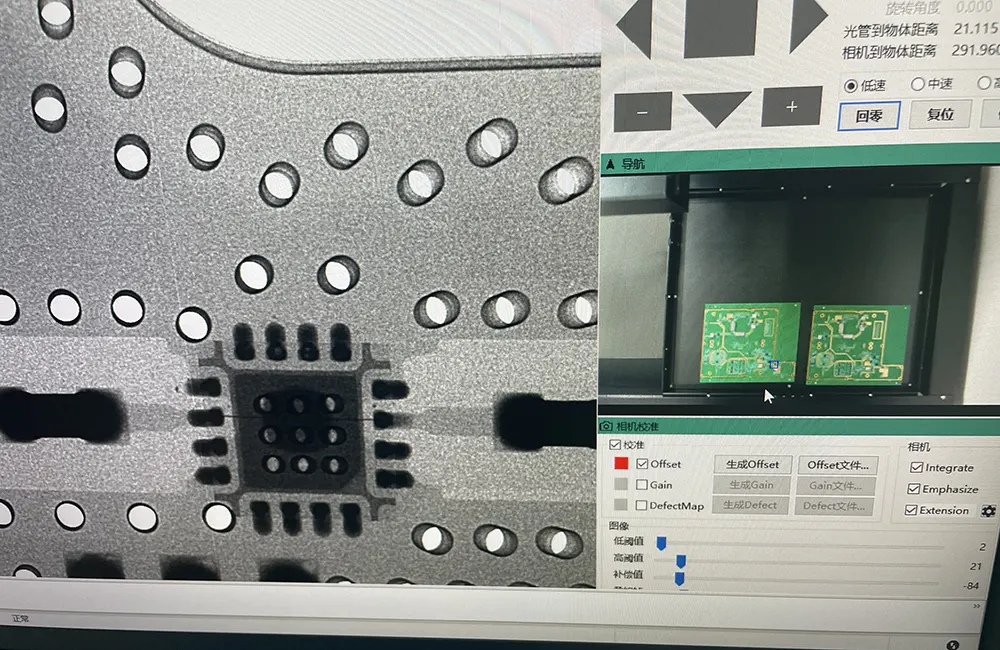

۳.۲ قابلیت‌های بازرسی با اشعه ایکس

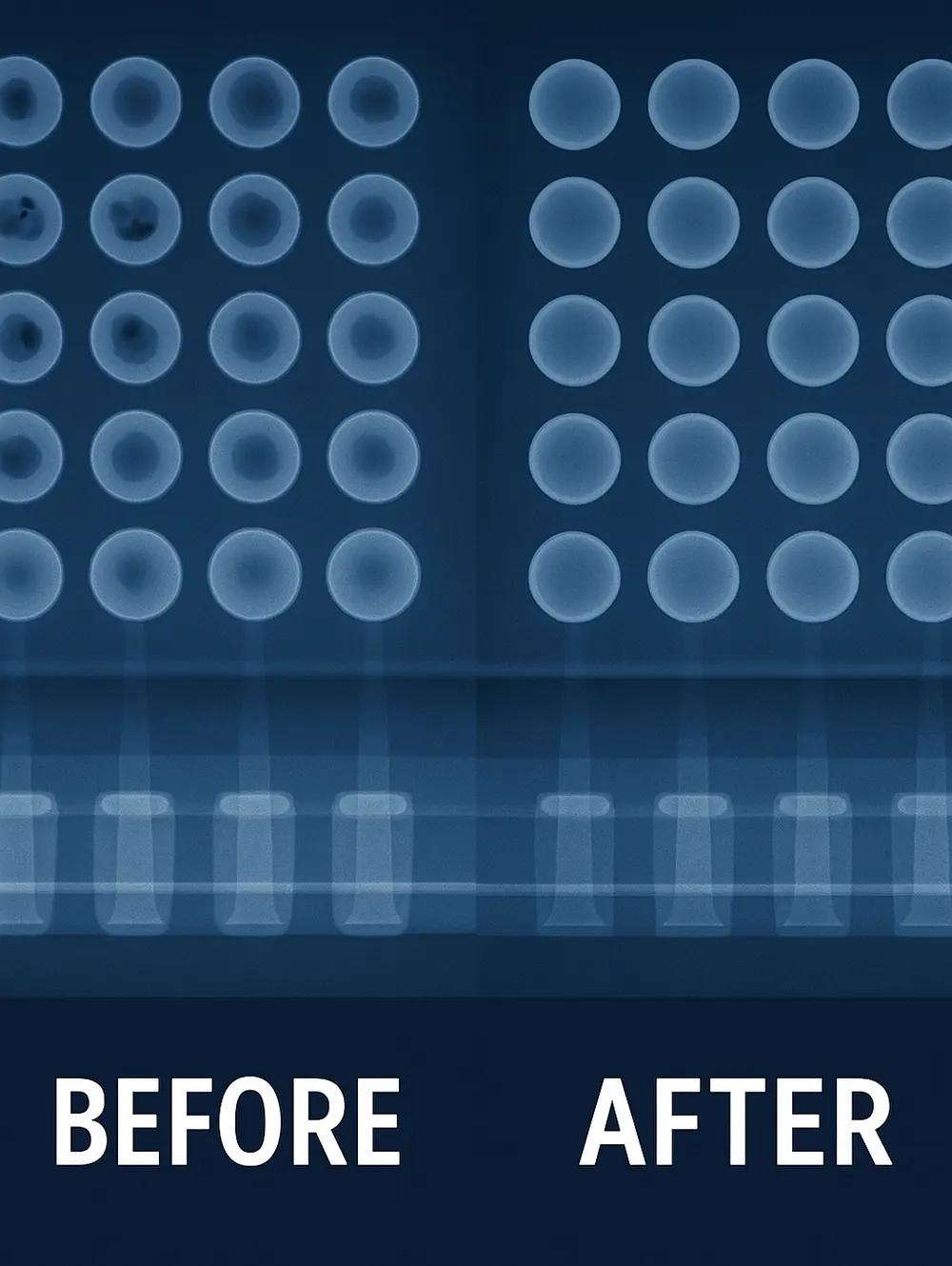

  • ·تصویربرداری سی تی اسکن توموگرافی: نسبت خلأ BGA را IPC-7095
  • ·پردازش بلادرنگ: پردازش تصویر ≥25 فریم در ثانیه
  • ·دقت طبقه‌بندی نقص: >۹۸٪ با الگوریتم‌های مجهز به هوش مصنوعی

۴. سیستم‌های تست الکتریکی

۴.۱ معماری تست فناوری اطلاعات و ارتباطات

  • ·حداقل فاصله آزمایش: ≥0.8 میلی‌متر
  • ·محدوده ولتاژ: ۰–۵۰ ولت
  • ·دقت اندازه‌گیری: ±۱٪ (مقاومت)، ±۲٪ (ظرفیت)

۴.۲ راهکارهای تست FCT

  • ·کانال‌های ورودی/خروجی: پشتیبانی از بیش از ۱۰۰۰ کانال
  • ·محدوده فرکانس: جریان مستقیم تا ۶ گیگاهرتز
  • ·دقت محلی سازی خطا: ±5 میلی‌متر

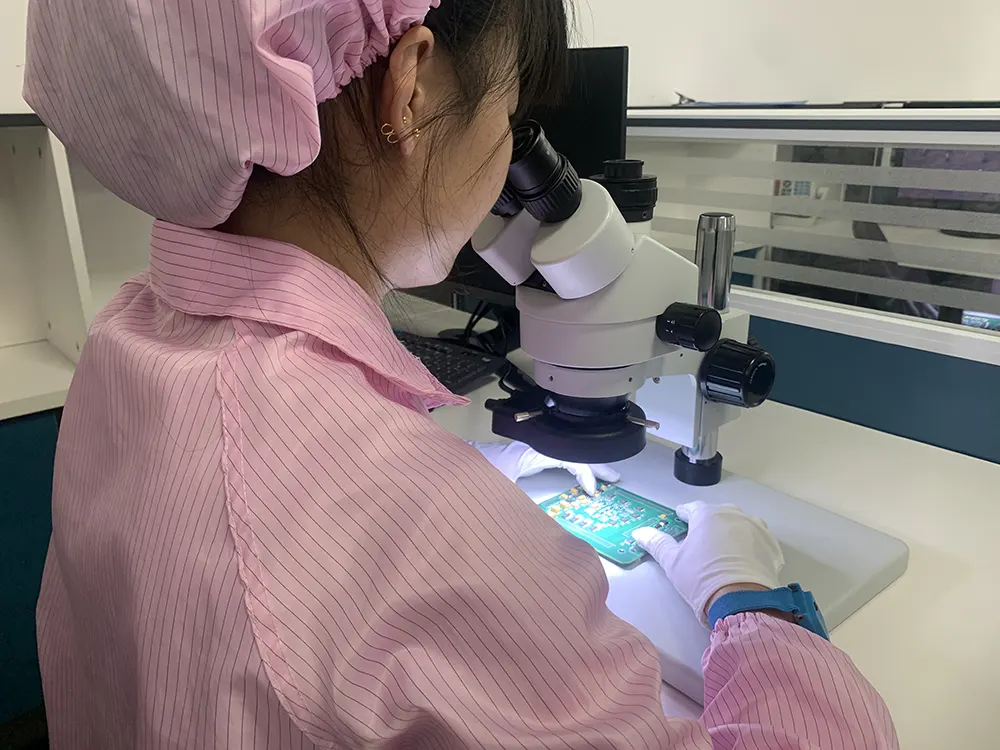

سیستم‌های بازرسی هوشمند PCBA-AOI-PCBA

۵. سیستم مدیریت داده‌های کیفیت

۵.۱ داشبورد مانیتورینگ بلادرنگ

  • ·نظارت بر عملکرد زنده (به‌روزرسانی هر ۱ ثانیه)
  • ·تجزیه و تحلیل نقشه حرارتی نقص
  • ·تجسم OEE تجهیزات

۵.۲ سیستم ردیابی

  • ·بارکد یا شناسه کاربری منحصر به فرد برای هر برد
  • ·همبستگی کامل داده‌های فرآیند
  • ·ادغام MES/QMS آماده است

سیستم‌های بازرسی هوشمند PCBA-سه‌بعدی-اشعه ایکس-PCBA

۶. موارد کاربرد صنعتی

۶.۱ الکترونیک خودرو

  • ·دارای گواهینامه تحت AEC-Q100
  • ·نرخ شکست 0 کیلومتر
  • ·سازگار با گزارش‌دهی 8D

۶.۲ دستگاه‌های پزشکی

  • ·انطباق با استاندارد ISO 13485 برای تجهیزات الکترونیکی پزشکی
  • ·بازرسی ۱۰۰٪ از ویژگی‌های پرخطر
  • ·آزمایش استریلیزاسیون و سازگاری با محیط زیست

۷. تحلیل مزایا

طبق دبیرستان ۲۰۲۲پیاده‌سازی سیستم‌های بازرسی هوشمند و چندسطحی منجر به موارد زیر می‌شود:

  • ·۳۰٪ افزایش بازده عبور اول
  • ·۴۰٪ کاهش در کل هزینه‌های مرتبط با کیفیت
  • ·۶۰٪ شکایات کمتر مشتریان

سیستم‌های بازرسی هوشمند PCBA-سه‌بعدی-اشعه ایکس-PCBA.webp

۸. خلاصه: عصر جدید بازرسی هوشمند PCBA

  • ·چارچوب‌های بازرسی چند فناوری (AOI + SPI + X-Ray + ICT/FCT)
  • ·الگوریتم‌های هوشمند تشخیص نقص با استفاده از هوش مصنوعی
  • ·قابلیت ردیابی کیفیت دیجیتال در کل فرآیند و ادغام MES

با این رویکرد سیستماتیک، تولیدکنندگان می‌توانند به سطوح کیفیت شش سیگما دست یابند () ، تعیین معیارهای جدید برای قابلیت اطمینان جهانی PCBA.

منابع

  1. ۱.IPC-A-610H، ۲۰۲۰
  2. ۲. مجموعه مقالات فنی SMTA، ۲۰۲۲
  3. ۳. AEC-Q100 Rev-H، ۲۰۱۴
  4. ۴.ایزو ۱۳۴۸۵:۲۰۱۶
  5. ۵.IPC-7095D، ۲۰۲۱
