کیفیت قابل مشاهده با SPI سه بعدی - بهبود دقت چاپ خمیر لحیم تا 60٪
۲۰۲۵-۰۶-۰۶
کیفیت قابل مشاهده - SPI سه بعدی اتصالات لحیم کاری قابل اعتماد را تضمین می کند
۱. مقدمه
با کوچکسازی قطعات الکترونیکی، قطعات با گام ریز مانند بستههای 01005 (0.4×0.2 میلیمتر) و BGAهای با گام 0.3 میلیمتر، الزامات بالاتری را برای چاپ خمیر لحیم اعمال میکنند.
📊 بینش داده: مطالعات نشان میدهد که استفاده از فناوری SPI سهبعدی میتواند میزان نقص چاپ را بیش از ... کاهش دهد. ۶۰٪ (IPC-7527).
۲. اصول فنی و قابلیتهای بازرسی
۲.۱ اصول اندازهگیری سهبعدی
- ·فناوری نور ساختاریافته: تغییر فاز نور آبی با دقت ±1μm.
- ·مثلثبندی لیزری: برای سطوح با بازتاب بالا موثر است.
- ·تصویربرداری چندطیفی: دادههای دوبعدی + سهبعدی را بهطور همزمان ثبت میکند.
۲.۲ پارامترهای کلیدی بازرسی
| پارامتر | محدوده تشخیص | دقت | استاندارد IPC |
|---|---|---|---|
| حجم | ۵۰ تا ۲۰۰ درصد اسمی | ±5٪ | IPC-7527 |
| مساحت | ۷۰–۱۳۰٪ اسمی | ±۳٪ | IPC-A-610 |
| ارتفاع | ±25 میکرومتر | ±1 میکرومتر | J-STD-001 |
| تغییر موقعیت | ±50μm | ±5μm | IPC-7351 |

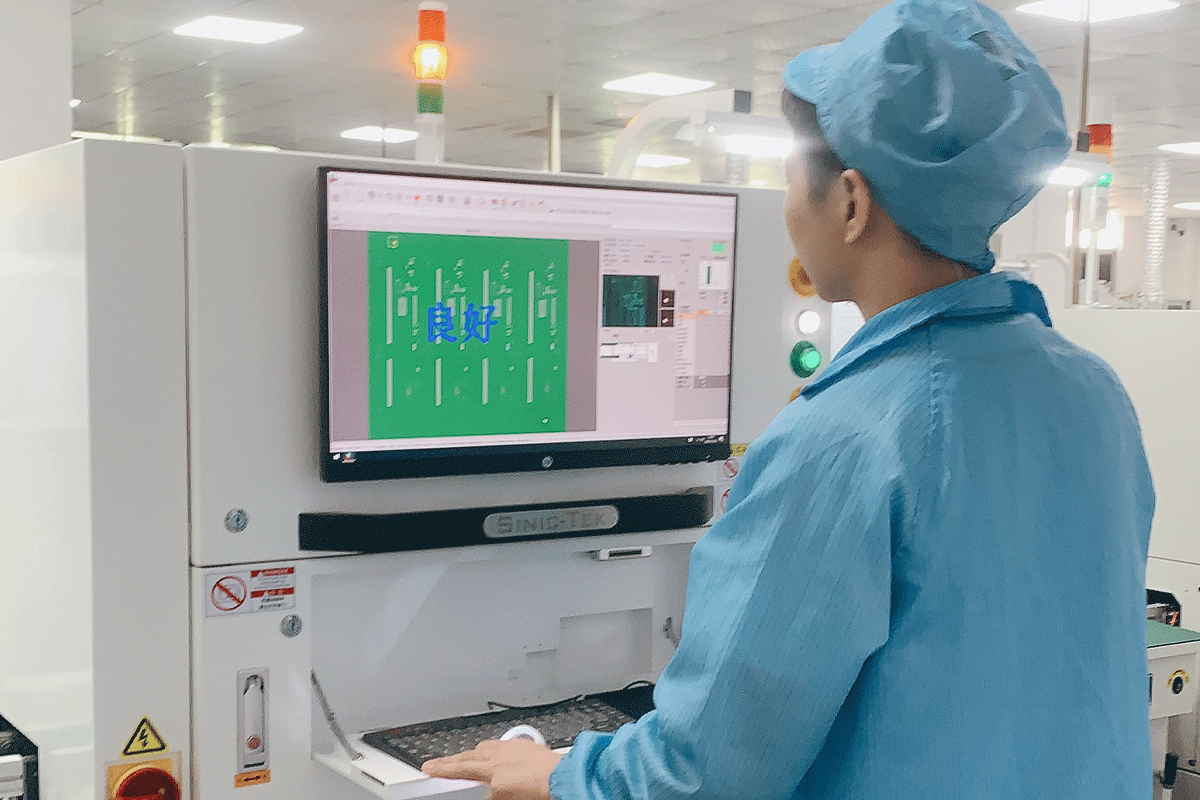

۳. تحلیل مقایسهای عملکرد تجهیزات

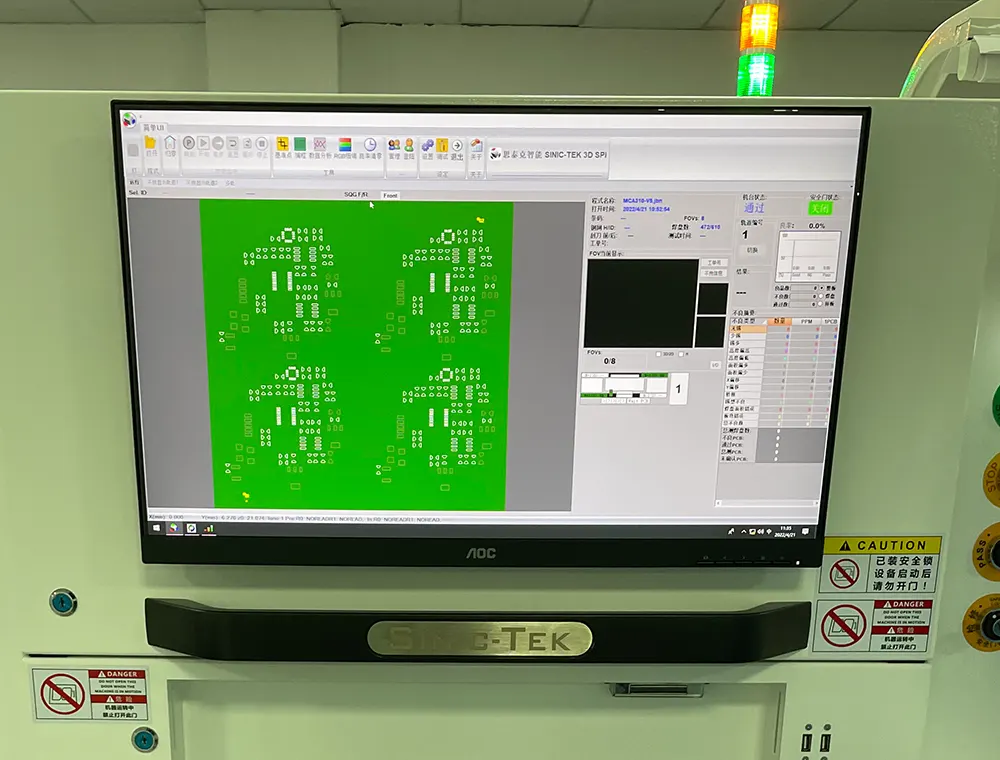

۳.۱ مشخصات سیستم SPI
| مدل | وضوح تصویر | سرعت اسکن | حداقل کامپوننت | دقت |
|---|---|---|---|---|
| کوه یانگ KY8030 | 5 میکرومتر | ۴۵ سانتیمتر مربع بر ثانیه | 01005 | ±1 میکرومتر |
| امرن VT-S730 | 7 میکرومتر | ۳۵ سانتیمتر مربع بر ثانیه | 0201 | ±2μm |
| ساکی سهبعدی-SPI | 10 میکرومتر | ۵۰ سانتیمتر مربع بر ثانیه | 01005 | ±1.5 میکرومتر |
۳.۲ کاربردهای الگوریتم هوشمند
- ·دقت طبقهبندی هوش مصنوعی: >99%
- ·بهینهسازی پنجره فرآیند بلادرنگ (PWO)
- ·نظارت و هشدارهای زنده SPC
۴. کاربردهای بهینهسازی فرآیند
۴.۱ تنظیم پارامترهای چاپ
- ·بهینهسازی فشار و سرعت تی
- ·کالیبراسیون سرعت جداسازی شابلون
- ·الگوریتم جبران شکاف

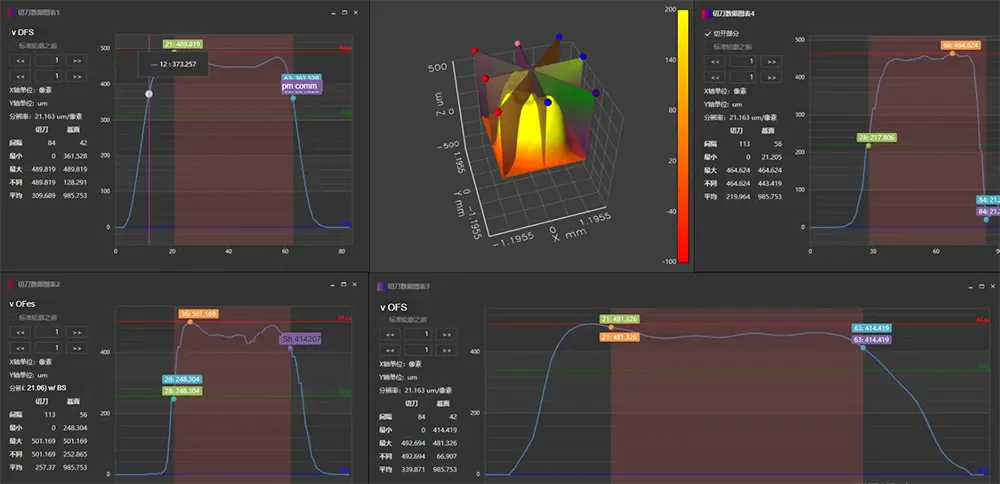

۴.۲ تحلیل روند کیفیت
- ·هزینه بسته شده > 1.67
- ·خط مبنای کنترل فرآیند 6σ
- ·طبقهبندی الگوی نقص خودرو
۵. موارد کاربرد صنعتی
۵.۱ الکترونیک خودرو
- ·دارای گواهینامه IATF 16949
- ·نرخ نقص در صفر کیلومتر
- ·تست حرارتی ۳۰۰۰ سیکل با موفقیت پشت سر گذاشته شد
۵.۲ ارتباطات 5G
- 📶 بازدهی ماژول > 99.9%
- 📡 یکپارچگی سیگنال تضمین شده است
- ⚡ انحراف امپدانس در محدوده ±5%
۶. تحلیل سود اقتصادی
✅ نتیجه: پیادهسازی SPI سهبعدی موارد زیر را ارائه میدهد:
- ✅ 25 تا 40 درصد بازده عبور اول بالاتر
- ✅ ۶۰٪ هزینه دوبارهکاری کمتر
- ✅ ۵۰٪ شکایات کمتر
۷. خلاصه - ارزش فناوری SPI سهبعدی
- ·اندازهگیری سهبعدی در سطح میکرون
- ·حلقه بازخورد با فرآیند چاپ
- ·لنگر کیفیت فرآیند جلویی
🎯 هدف بازده: >99.95% کیفیت چاپ
منابع
- [1] IPC-7527B، 2022
- [2] J-STD-001H، 2023
- [3] استاندارد IATF 16949:2021
- [4] مجموعه مقالات فنی SMTA، 2023
- [5] IPC-A-610H، 2020
