از دیدگاه مشتری: نحوه تهیه بسته کامل سفارش PCBA
۲۰۲۵-۰۵-۱۲
چرا مستندات کامل PCBA اهمیت دارد؟
یک بسته مستندات کامل و دقیق PCBA پایه و اساس تولید موفق قطعات الکترونیکی است. این امر امکان استعلام سریع، مونتاژ دقیق و آزمایش روان را فراهم میکند. فایلهای ناقص یا نادرست میتوانند منجر به تأخیر، هزینههای اضافی یا نقص در تولید شوند.
چه برای نمونههای اولیه و چه برای تولید در مقیاس بزرگ، فایلهای کامل به تأمینکننده شما کمک میکنند تا نتایج با کیفیت بالا و سریعتری ارائه دهد.
فایلهای ضروری سفارش PCBA: چک لیست کامل

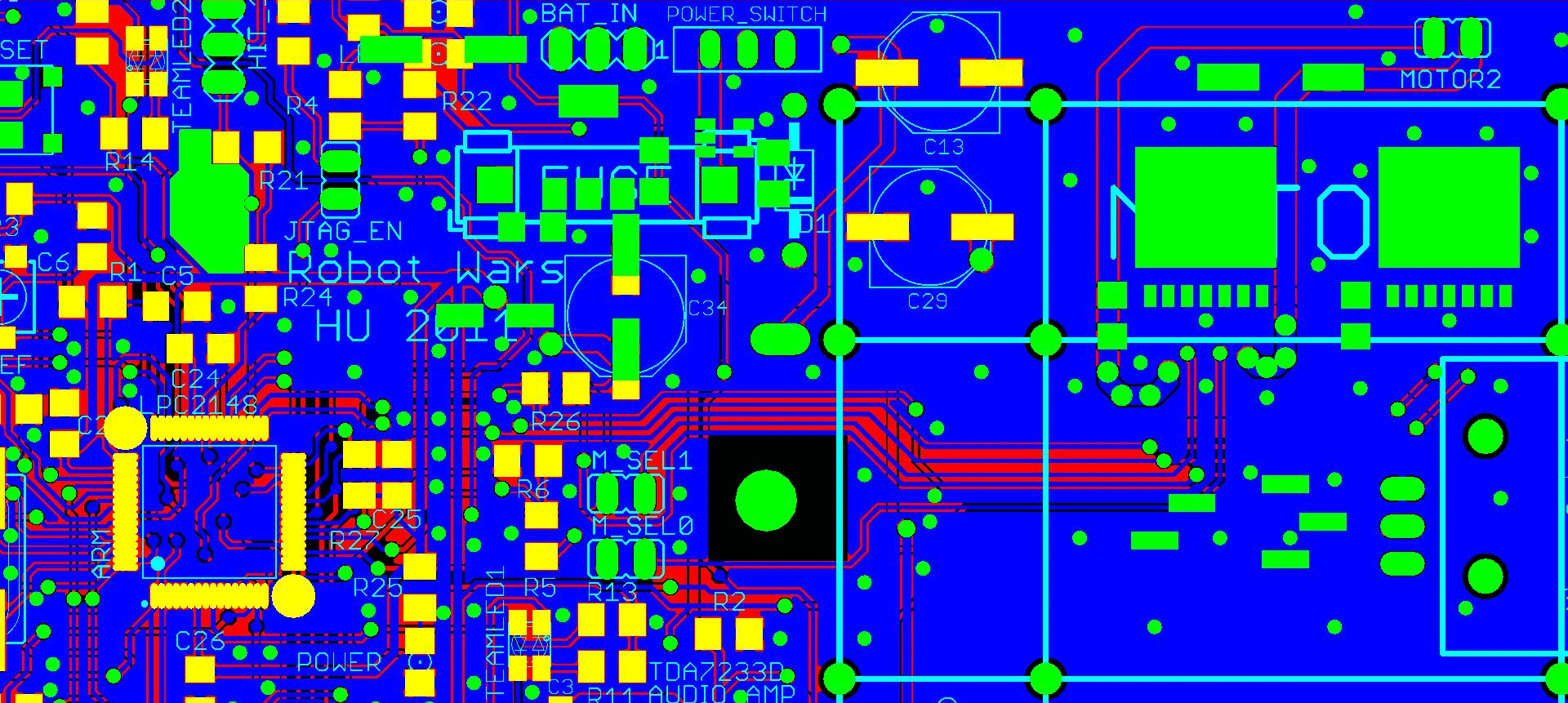

۱. فایلهای Gerber (فرمت RS-274X)
- شامل لایههای مس، ماسک لحیم، سیلک اسکرین و سوهانهای مته
- مطمئن شوید که نام فایلها واضح است و لایهها به درستی تراز شدهاند
- خروجی گرفتن از ابزارهایی مانند Altium، Eagle یا KiCAD

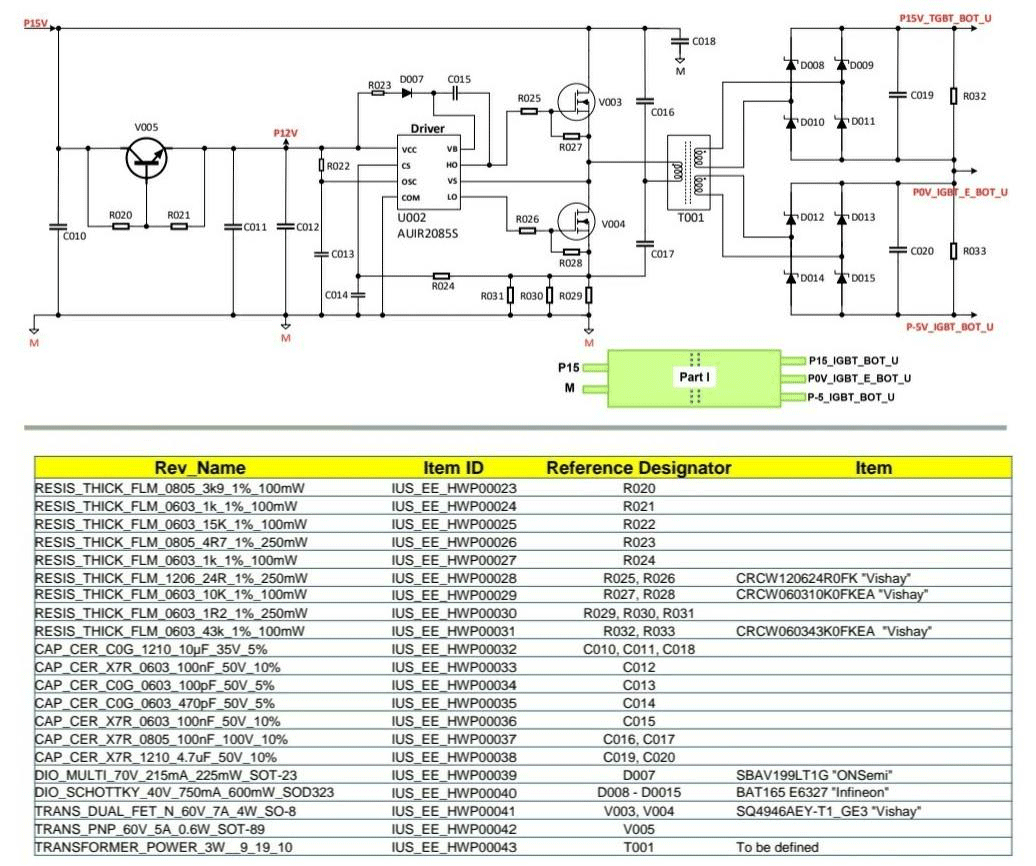

۲. فهرست مواد (BOM)
- ·فرمت: اکسل یا CSV
- ·شامل فیلدهایی مانند:
- ·نشانگر (مثلاً R1، C3)
- ·مقدار
- ·توضیحات و مقدار (مثلاً مقاومت ۱۰ کیلو اهم)
- ·بستهبندی/ردپا (مثلاً 0603، QFN-32)
- ·شماره قطعه سازنده (MPN)
- ·فروشنده یا جایگزینهای ترجیحی
۳. انتخاب و قرار دادن فایل (مرکز ثقل)
- ·مورد نیاز برای مونتاژ خودکار
- ·شامل نشانگر مرجع، مختصات X/Y، چرخش و اطلاعات لایه بالا/پایین

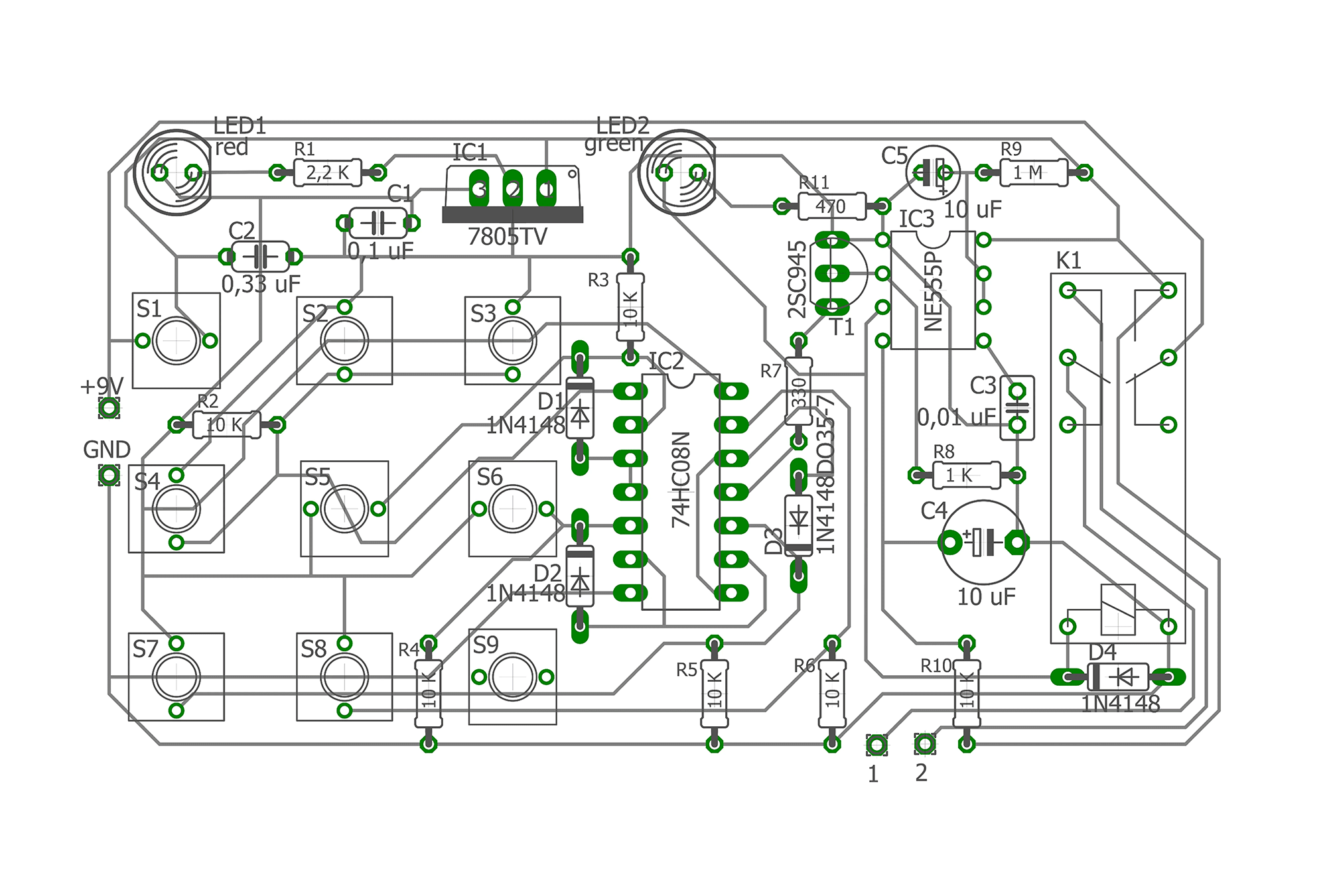

۴. نقشه مونتاژ (PDF)
- ·نمایش بصری محل قرارگیری و جهتگیری اجزا
- ·برای لحیم کاری دستی یا تأیید قرارگیری مفید است
۵. دستورالعملهای آزمایش
- ·شامل مراحل تست: FCT (عملکردی)، ICT (درون مداری)
- ·در صورت نیاز، معیارهای آزمایش و تجهیزات/جیگها را ارائه دهید
۶. مدل سهبعدی / نقشه مکانیکی
- ·اختیاری اما مفید برای طراحی محفظه و ترازبندی کانکتور
- ·قالبها: STEP، IGES یا PDF
۷. الزامات ویژه
- ·مثالها: پوشش تطبیقی، مسیرهای ماسکشده، انگشتان طلایی
- ·کلاس IPC، استانداردهای مواد یا دستورالعملهای بستهبندی را مشخص کنید

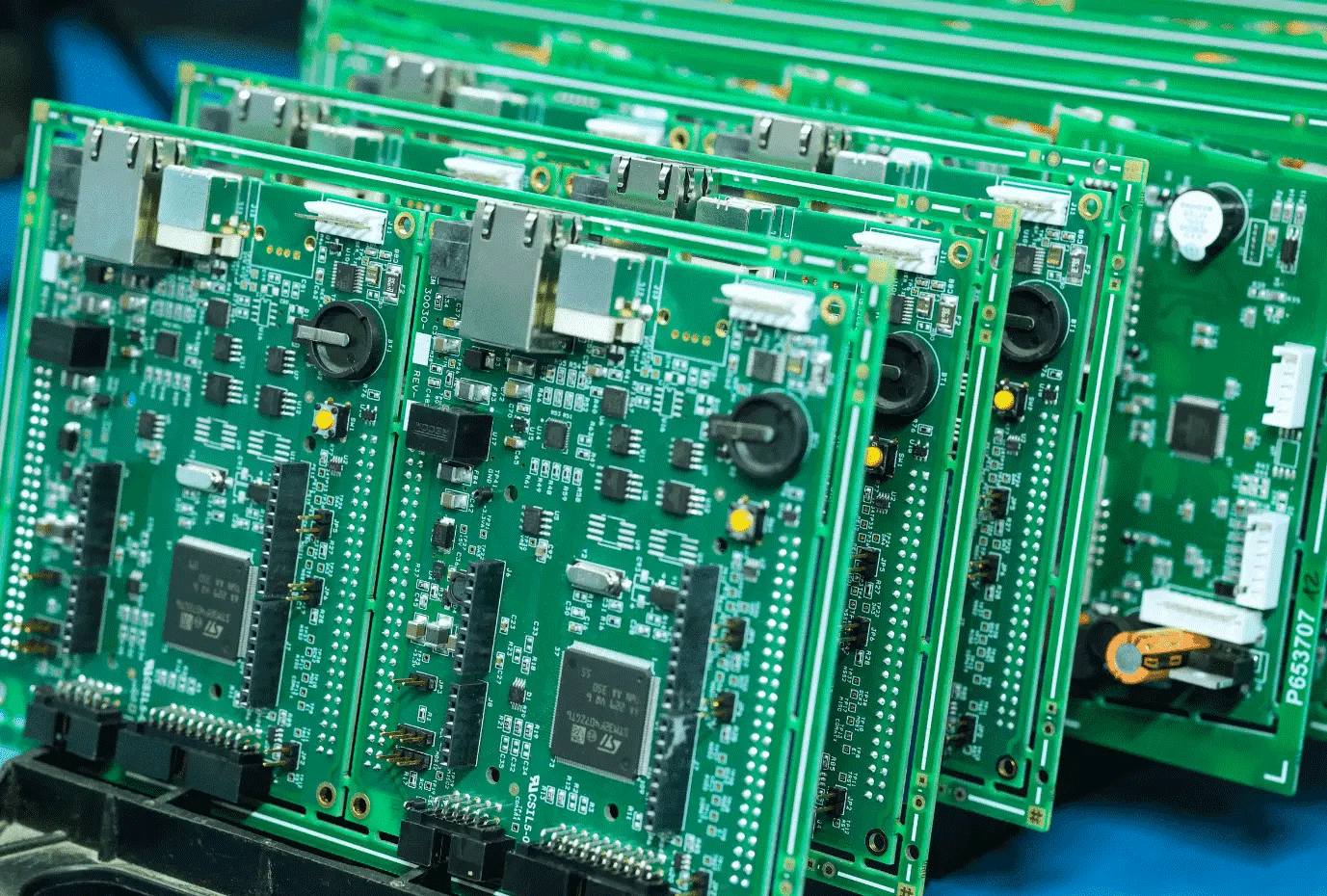

گردش کار معمول: از فایلها تا محصول نهایی
[شما → بررسی مهندسی → استعلام قیمت → نمونه ساخت → تولید انبوه]
💡 نکته: هرچه مستندات شما کاملتر باشد، تولید سریعتر شروع میشود.
اشتباهات رایجی که باید از آنها اجتناب کنید
| اشتباه | تأثیر |
|---|---|
| BOM موجود نیست یا قدیمی است | تأخیر در تأمین یا قطعات نادرست |
| لایههای ناقص Gerber | خطاهای ساخت PCB |
| ردپاهای نادرست | قطعات جابجا شده یا نیاز به دوباره کاری وجود دارد |
| بدون فایل انتخاب و جایگذاری | زمان و هزینه راهاندازی بالاتر |
| دستورالعملهای آزمایش نامشخص | عملکرد ناموفق یا بردهای رد شده |
چگونه Rich Full Joy از مشتریان پشتیبانی میکند
- ✔ بررسی رایگان DFM و اعتبارسنجی فایل
- ✔ بهینهسازی BOM بر اساس موجودی کالا
- ✔ تخصص در زمینه قطعات استاندارد و پیچیده
- ✔ کمک مهندسی برای طراحان تازه کار و استارتاپ ها
- ✔ پشتیبانی دو زبانه به زبان انگلیسی و چینی
