منظور از via در PCB چیست؟
۲۰۲۴-۰۷-۲۵
منظور از via در PCB چیست؟

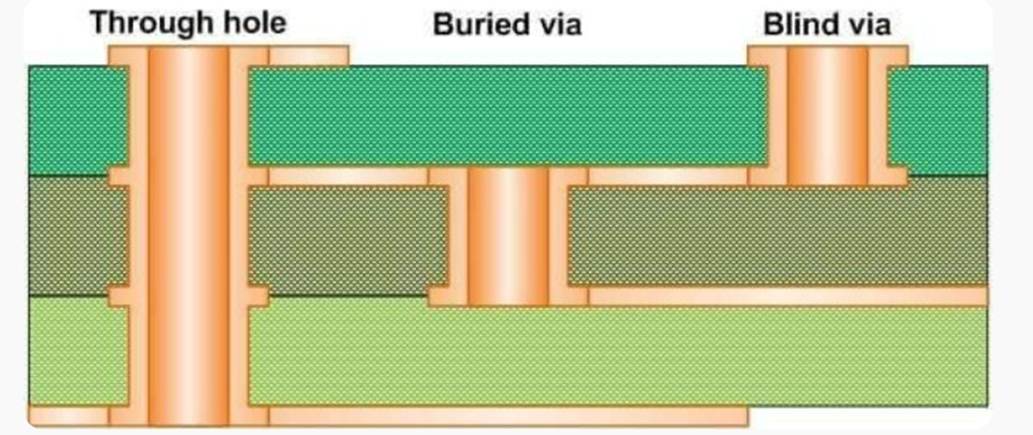

ویاها رایجترین سوراخها در تولید برد مدار چاپی هستند. آنها لایههای مختلف یک شبکه را به هم متصل میکنند اما معمولاً برای قطعات لحیمکاری استفاده نمیشوند. ویاها را میتوان به سه نوع تقسیم کرد: سوراخهای عبوری، ویاهای کور و ویاهای مدفون. اطلاعات دقیق این سه ویا به شرح زیر است:
نقش ویاسهای کور در طراحی و ساخت برد مدار چاپی

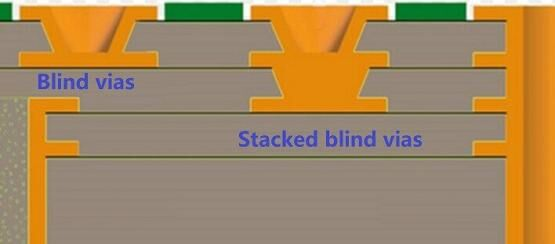

ویاسهای کور
ویاسهای کور، سوراخهای کوچکی هستند که یک لایه از PCB را بدون عبور از کل برد به لایه دیگر متصل میکنند. این امر به طراحان اجازه میدهد تا PCBهای پیچیده و متراکم را با کارایی و قابلیت اطمینان بیشتری نسبت به روشهای مرسوم ایجاد کنند. با استفاده از ویاسهای کور، طراحان میتوانند چندین سطح را روی یک برد بسازند، هزینههای قطعات را کاهش دهند و زمان تولید را سرعت بخشند. با این حال، عمق ویای کور معمولاً نباید از نسبت خاصی نسبت به دهانه آن تجاوز کند. بنابراین، کنترل دقیق عمق سوراخکاری (محور Z) بسیار مهم است. کنترل ناکافی میتواند منجر به مشکلاتی در طول فرآیند آبکاری شود.
روش دیگر برای ایجاد مسیرهای کور شامل ایجاد سوراخهای لازم در هر لایه مدار جداگانه قبل از لمینت کردن آنها با هم است. به عنوان مثال، اگر به یک مسیر کور از L1 تا L4 نیاز دارید، میتوانید ابتدا سوراخها را در L1 و L2 و در L3 و L4 ایجاد کنید، سپس هر چهار لایه را با هم لمینت کنید. این روش به تجهیزات موقعیتیابی و ترازبندی بسیار دقیقی نیاز دارد. هر دو تکنیک بر اهمیت دقت در فرآیند تولید برای اطمینان از عملکرد و قابلیت اطمینان PCB تأکید میکنند.
وایاهای مدفون
ویاسهای دفنشده چیستند؟
تفاوت بین میکرو ویا ویا دفنی چیست؟
ویاسهای مدفون اجزای حیاتی در طراحی PCB هستند که مدارهای لایه داخلی را بدون امتداد به لایههای بیرونی متصل میکنند و آنها را از بیرون نامرئی میکنند. این ویاسها برای اتصالات داخلی سیگنال ضروری هستند. متخصصان صنعت PCB اغلب خاطرنشان میکنند: "ویاسهای مدفون احتمال تداخل سیگنال را کاهش میدهند، تداوم امپدانس مشخصه خط انتقال را حفظ میکنند و در فضای سیمکشی صرفهجویی میکنند." این امر آنها را برای PCBهای با تراکم بالا و سرعت بالا ایدهآل میکند.
از آنجایی که نمیتوان پس از لایهبندی، وایاهای مدفون را سوراخ کرد، سوراخکاری باید قبل از لایهبندی روی لایههای مدار به صورت جداگانه انجام شود. این فرآیند در مقایسه با سوراخهای سرتاسری و وایاهای کور، زمانبرتر است و منجر به هزینههای بالاتر میشود. با وجود این، وایاهای مدفون عمدتاً در PCBهای با چگالی بالا استفاده میشوند تا فضای قابل استفاده برای سایر لایههای مدار به حداکثر برسد و در نتیجه عملکرد کلی و قابلیت اطمینان PCB افزایش یابد.
از طریق سوراخها
سوراخهای سرتاسری برای اتصال تمام لایهها از طریق لایه بالایی و لایه پایینی استفاده میشوند. مس آبکاری شده در داخل سوراخها میتواند در اتصال داخلی یا به عنوان سوراخ موقعیتیابی قطعات استفاده شود. هدف از سوراخهای سرتاسری، امکان عبور سیمکشی برق یا سایر قطعات از طریق یک سطح است. سوراخهای سرتاسری وسیلهای برای نصب و ایمنسازی اتصالات الکتریکی روی بردهای مدار چاپی، سیمها یا بسترهای مشابه که نیاز به یک نقطه اتصال دارند، فراهم میکنند. آنها همچنین به عنوان لنگر و بست در محصولات صنعتی مانند مبلمان، قفسهبندی و تجهیزات پزشکی استفاده میشوند. علاوه بر این، سوراخهای سرتاسری میتوانند دسترسی عبوری برای میلههای رزوهدار در ماشینآلات یا عناصر سازهای را فراهم کنند. علاوه بر این، فرآیند مسدود کردن سوراخهای سرتاسری مورد نیاز است. Viasion الزامات زیر را برای مسدود کردن سوراخهای سرتاسری خلاصه میکند.
*سوراخهای سرتاسری را با استفاده از روش تمیزکاری پلاسما تمیز کنید.
* مطمئن شوید که سوراخ عبوری عاری از هرگونه زباله، کثیفی و گرد و غبار است.
* سوراخهای عبوری را اندازهگیری کنید تا مطمئن شوید که با دستگاه اتصال سازگار است.
*برای پر کردن سوراخها، یک ماده پرکننده مناسب انتخاب کنید: درزگیر سیلیکونی، بتونه اپوکسی، فوم منبسطشونده یا چسب پلیاورتان.
*وسیله اتصال را در سوراخ عبوری قرار داده و فشار دهید.
*قبل از برداشتن فشار، آن را حداقل به مدت 10 دقیقه محکم در همان حالت نگه دارید.
*پس از اتمام کار، هرگونه مواد پرکننده اضافی را از اطراف سوراخهای سرتاسری پاک کنید.
*به طور مرتب سوراخها را بررسی کنید تا مطمئن شوید که نشتی یا آسیبی ندارند.
*در صورت لزوم، این فرآیند را برای سوراخهای با اندازههای مختلف تکرار کنید.
کاربرد اصلی Via اتصال الکتریکی است. اندازه آن از سایر سوراخهایی که برای قطعات لحیمکاری استفاده میشوند، کوچکتر است. سوراخهای مورد استفاده برای قطعات لحیمکاری بزرگتر خواهند بود. در فناوری تولید PCB، سوراخکاری یک فرآیند اساسی است و نمیتوان در مورد آن بیاحتیاط بود. برد مدار چاپی نمیتواند بدون سوراخکاری سوراخهای عبوری مورد نیاز در صفحه مسی، اتصال الکتریکی و عملکردهای ثابت دستگاه را فراهم کند. اگر عملیات سوراخکاری نامناسب باعث ایجاد هرگونه مشکلی در فرآیند سوراخهای عبوری شود، ممکن است بر استفاده از محصول تأثیر بگذارد یا کل برد اوراق شود، بنابراین فرآیند سوراخکاری بسیار مهم است.
روشهای حفاری وایاها

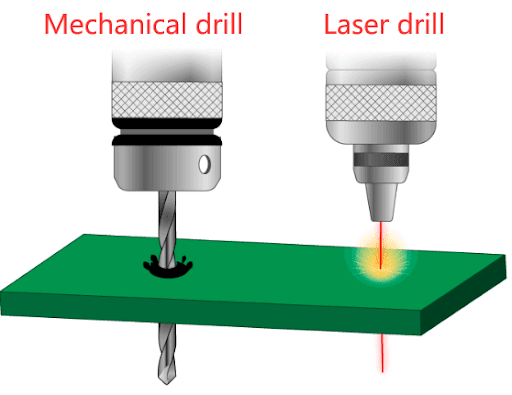

عمدتاً دو روش حفاری ویا وجود دارد: حفاری مکانیکی و حفاری لیزری.

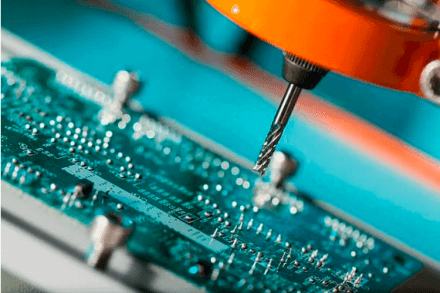

سوراخکاری مکانیکی سوراخها یک فرآیند حیاتی در صنعت PCB است. سوراخهای عبوری یا سوراخهای عبوری، دهانههای استوانهای شکلی هستند که کاملاً از میان برد عبور میکنند و یک طرف را به طرف دیگر متصل میکنند. آنها برای نصب قطعات و اتصال مدارهای الکتریکی بین لایهها استفاده میشوند. سوراخکاری مکانیکی سوراخهای عبوری شامل استفاده از ابزارهای تخصصی مانند مته، برقو و سنبه برای ایجاد این دهانهها با دقت و صحت است. این فرآیند بسته به پیچیدگی طراحی و الزامات تولید، میتواند به صورت دستی یا توسط ماشینهای خودکار انجام شود. کیفیت سوراخکاری مکانیکی مستقیماً بر عملکرد و قابلیت اطمینان محصول تأثیر میگذارد، بنابراین این مرحله باید هر بار به درستی انجام شود. با حفظ استانداردهای بالا از طریق سوراخکاری مکانیکی، میتوان سوراخهای عبوری را به طور قابل اعتماد و دقیقی ایجاد کرد تا اتصالات الکتریکی کارآمد تضمین شود.
حفاری لیزری
سوراخکاری مکانیکی سوراخها یک فرآیند حیاتی در صنعت PCB است. سوراخهای عبوری یا سوراخهای عبوری، دهانههای استوانهای شکلی هستند که کاملاً از میان برد عبور میکنند و یک طرف را به طرف دیگر متصل میکنند. آنها برای نصب قطعات و اتصال مدارهای الکتریکی بین لایهها استفاده میشوند. سوراخکاری مکانیکی سوراخهای عبوری شامل استفاده از ابزارهای تخصصی مانند مته، برقو و سنبه برای ایجاد این دهانهها با دقت و صحت است. این فرآیند بسته به پیچیدگی طراحی و الزامات تولید، میتواند به صورت دستی یا توسط ماشینهای خودکار انجام شود. کیفیت سوراخکاری مکانیکی مستقیماً بر عملکرد و قابلیت اطمینان محصول تأثیر میگذارد، بنابراین این مرحله باید هر بار به درستی انجام شود. با حفظ استانداردهای بالا از طریق سوراخکاری مکانیکی، میتوان سوراخهای عبوری را به طور قابل اعتماد و دقیقی ایجاد کرد تا اتصالات الکتریکی کارآمد تضمین شود.
اقدامات احتیاطی برای طراحی PCB از طریق
مطمئن شوید که مسیرها خیلی به قطعات یا سایر مسیرها نزدیک نباشند.
ویاسها بخش اساسی طراحی برد مدار چاپی هستند و باید با دقت قرار داده شوند تا از عدم تداخل با سایر اجزا یا ویاسها اطمینان حاصل شود. وقتی ویاسها خیلی نزدیک باشند، خطر اتصال کوتاه وجود دارد که میتواند به شدت به برد مدار چاپی و تمام اجزای متصل آسیب برساند. طبق تجربه ویاس، برای به حداقل رساندن این خطر، ویاسها باید حداقل 0.1 اینچ از اجزا فاصله داشته باشند و ویاسها نباید کمتر از 0.05 اینچ از یکدیگر قرار گیرند.
مطمئن شوید که مسیرها (Vias) با مسیرها یا پدهای لایههای مجاور همپوشانی ندارند.
هنگام طراحی مسیرها برای برد مدار چاپی، ضروری است که اطمینان حاصل شود مسیرها با هیچ مسیر یا پدی روی لایههای دیگر همپوشانی ندارند. زیرا مسیرها میتوانند باعث اتصال کوتاه الکتریکی شوند که منجر به نقص سیستم و خرابی میشود. همانطور که مهندسان ما پیشنهاد میکنند، مسیرها باید به صورت استراتژیک در مناطقی قرار گیرند که مسیر یا پد مجاوری ندارند تا از این خطر جلوگیری شود. علاوه بر این، این کار تضمین میکند که مسیرها با سایر عناصر روی PCB تداخل نداشته باشند.
هنگام طراحی مسیرها، مقادیر جریان و دما را در نظر بگیرید.
مطمئن شوید که مسیرها (vias) دارای آبکاری مسی خوبی برای قابلیت حمل جریان هستند.
اتصال مسیرها باید با دقت در نظر گرفته شود و از مکانهایی که مسیریابی ممکن است دشوار یا غیرممکن باشد، اجتناب شود.
قبل از انتخاب اندازهها و انواع via، الزامات طراحی را درک کنید.
همیشه مسیرها را حداقل 0.3 میلیمتر از لبههای برد فاصله دهید، مگر اینکه خلاف آن ذکر شده باشد.
اگر مسیرها خیلی نزدیک به یکدیگر قرار گیرند، ممکن است هنگام سوراخکاری یا مسیردهی به برد آسیب برسانند.
در نظر گرفتن نسبت ابعاد مسیرها در طول طراحی ضروری است، زیرا مسیرها با نسبت ابعاد بالا میتوانند بر یکپارچگی سیگنال و اتلاف گرما تأثیر بگذارند.

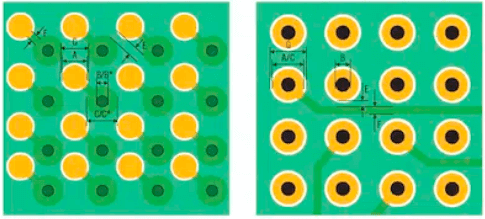

طبق قوانین طراحی، مطمئن شوید که مسیرها (vias) فاصله کافی با سایر مسیرها، قطعات و لبههای برد دارند.
وقتی ویاسها به صورت جفت یا تعداد قابل توجهی بیشتر قرار میگیرند، برای عملکرد بهینه، مهم است که آنها را به طور مساوی پخش کنید.
مراقب مسیرها (Via) باشید که ممکن است خیلی به بدنه قطعه نزدیک باشند، زیرا این امر میتواند باعث تداخل با سیگنالهای عبوری شود.
در نظر گرفتن مسیرها در نزدیکی هواپیماها.
آنها باید با دقت قرار داده شوند تا نویز سیگنال و برق به حداقل برسد.
در صورت امکان، قرار دادن وایاها در همان لایه سیگنالها را در نظر بگیرید، زیرا این کار هزینههای وایاها را کاهش داده و عملکرد را بهبود میبخشد.
برای کاهش پیچیدگی و هزینه طراحی، تعداد مسیرها را به حداقل برسانید.
ویژگیهای مکانیکی PCB از طریق سوراخ

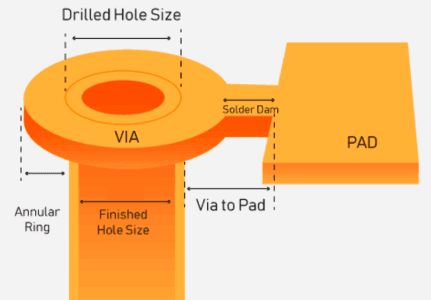

قطر سوراخ
قطر سوراخهای عبوری باید از قطر پین قطعهی پلاگین بیشتر باشد و مقداری حاشیهی مجاز را رعایت کند. حداقل قطری که سیمکشی میتواند از طریق سوراخها عبور کند، توسط فناوری سوراخکاری و آبکاری الکتریکی محدود میشود. هرچه قطر سوراخ عبوری کوچکتر باشد، فضای کمتری در PCB اشغال میشود، ظرفیت خازنی پارازیتی کمتر میشود و عملکرد فرکانس بالا بهتر میشود، اما هزینه بالاتر خواهد رفت.
پد سوراخدار
این پد، اتصال الکتریکی بین لایه داخلی آبکاری شده سوراخ سرتاسری و سیمکشی روی سطح برد مدار چاپی (یا داخل آن) را برقرار میکند.
ظرفیت خازنی از طریق سوراخ
هر سوراخ عبوری دارای ظرفیت خازنی پارازیتی نسبت به زمین است. ظرفیت خازنی پارازیتی سوراخ عبوری، لبهی بالاروندهی سیگنال دیجیتال را کند یا خراب میکند، که برای انتقال سیگنال با فرکانس بالا نامطلوب است. این عارضهی اصلی ظرفیت خازنی پارازیتی سوراخ عبوری است. با این حال، در شرایط عادی، تأثیر ظرفیت خازنی پارازیتی سوراخ عبوری بسیار ناچیز است و میتواند ناچیز باشد - هرچه قطر سوراخ عبوری کوچکتر باشد، ظرفیت خازنی پارازیتی کوچکتر است.
اندوکتانس از طریق سوراخ
سوراخهای سرتاسری معمولاً در بردهای مدار چاپی برای اتصال قطعات الکتریکی استفاده میشوند، اما میتوانند یک عارضه جانبی غیرمنتظره نیز داشته باشند: اندوکتانس.
اندوکتانس خاصیتی از حفرههای عبوری است که وقتی جریان الکتریکی از آنها عبور میکند و یک میدان مغناطیسی القا میکند، رخ میدهد. این میدان مغناطیسی میتواند باعث تداخل با سایر اتصالات حفره عبوری شود و در نتیجه باعث از دست رفتن یا اعوجاج سیگنال شود. اگر میخواهیم این اثرات را کاهش دهیم، درک نحوه عملکرد اندوکتانس و مراحل طراحی که میتوانید برای کاهش تأثیر آن بر PCB های خود انجام دهید، بسیار مهم است.
قطر سوراخهای عبوری باید از قطر پین قطعهی پلاگین بیشتر باشد و مقداری حاشیهی مجاز را رعایت کند. حداقل قطری که سیمکشی میتواند از طریق سوراخها عبور کند، توسط فناوری سوراخکاری و آبکاری الکتریکی محدود میشود. هرچه قطر سوراخ عبوری کوچکتر باشد، فضای کمتری در PCB اشغال میشود، ظرفیت خازنی پارازیتی کمتر میشود و عملکرد فرکانس بالا بهتر میشود، اما هزینه بالاتر خواهد رفت.

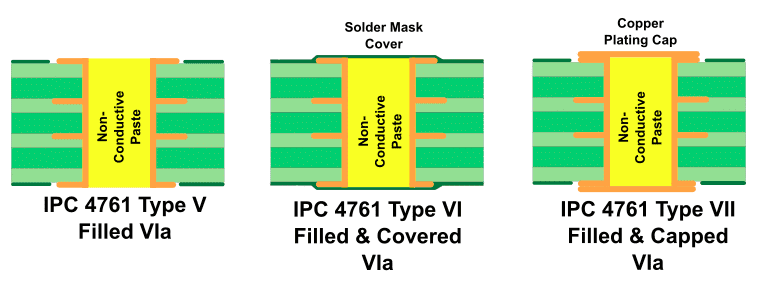

چرا باید ویاچهای PCB وصل شوند؟
در اینجا چند دلیل برای اتصال ویاسهای PCB آورده شده است که توسط شرکت شنژن ریچ فول جوی الکترونیکس خلاصه شده است:
شرکت الکترونیک شنژن ریچ فول جوی، با مسئولیت محدود:
ویاسهای PCB یک اتصال فیزیکی برای نصب قطعات و اتصال لایههای مختلف PCB فراهم میکنند و در نتیجه برد را قادر میسازند تا عملکرد مورد نظر خود را به طور موثر انجام دهد. ویاسهای PCB همچنین برای بهبود عملکرد حرارتی PCB و کاهش اتلاف سیگنال استفاده میشوند. از آنجایی که ویاسهای PCB برق را از یک لایه PCB به لایه دیگر هدایت میکنند، باید برای اطمینان از اتصال بین لایههای مختلف PCB متصل شوند. در نهایت، ویاسهای PCB با جلوگیری از تماس با سایر اجزای در معرض دید روی PCB، به جلوگیری از اتصال کوتاه کمک میکنند. بنابراین، ویاسهای PCB باید متصل شوند تا از هرگونه نقص الکتریکی یا آسیب به PCB جلوگیری شود.
خلاصه
به طور خلاصه، مسیریابهای PCB بخشهای ضروری PCBها هستند و به آنها اجازه میدهند سیگنالها را به طور موثر بین لایهها هدایت کنند و عناصر مختلف برد را به هم متصل کنند. با درک انواع و اهداف مختلف آنها، میتوانید اطمینان حاصل کنید که طراحی PCB شما برای عملکرد و قابلیت اطمینان بهینه شده است.

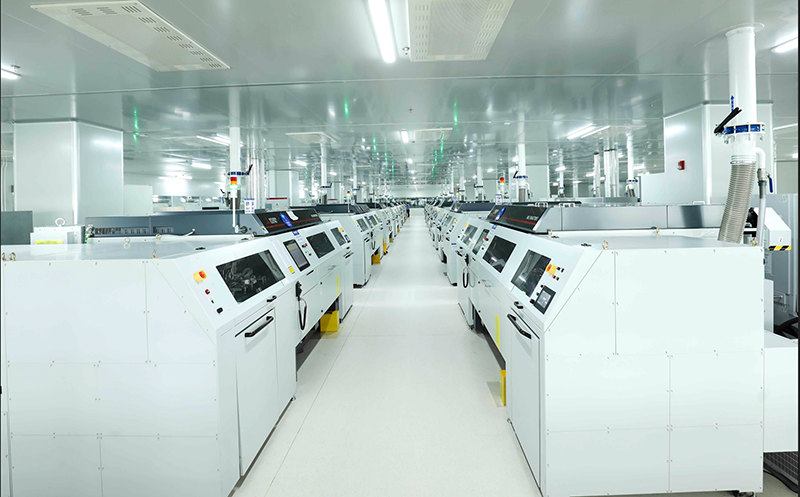

شرکت شنژن رویی ژی شین فنگ الکترونیکس، خدمات جامع تولید PCB، تامین قطعات، مونتاژ PCB و تولید قطعات الکترونیکی ارائه میدهد. با بیش از 20 سال تجربه، ما به طور مداوم راهحلهای PCBA با کیفیت بالا را با قیمتهای رقابتی به بیش از 6000 مشتری جهانی ارائه دادهایم. شرکت ما دارای گواهینامههای مختلف صنعتی و تاییدیههای UL است. تمام محصولات ما تحت بازرسیهای 100٪ E-test، AOI و X-RAY قرار میگیرند تا بالاترین استانداردهای صنعتی را رعایت کنند. ما متعهد به ارائه کیفیت و قابلیت اطمینان استثنایی در هر پروژه مونتاژ PCB هستیم.
حفاری لیزری PCB حفاری مکانیکی PCB
سوراخکاری لیزری برای PCBها
سوراخکاری لیزری PCB، سوراخکاری مکانیکی برای PCBها
سوراخکاری لیزری میکروویا PCB، سوراخکاری سوراخ PCB
فناوری سوراخکاری لیزری PCB فرآیند سوراخکاری PCB
مقدمه فرآیند حفاری:
۱. پین گذاری، سوراخ کاری و سوراخ خوانی
هدف: برای ایجاد سوراخهای عمیق روی سطح PCB جهت ایجاد اتصالات الکتریکی بین لایههای مختلف.
با استفاده از پینهای بالایی برای سوراخکاری و پینهای پایینی برای خواندن سوراخ، این فرآیند ایجاد مسیرها (Via) را تضمین میکند که اتصالات مدار بین لایهای را روی برد مدار چاپی (PCB) تسهیل میکند.

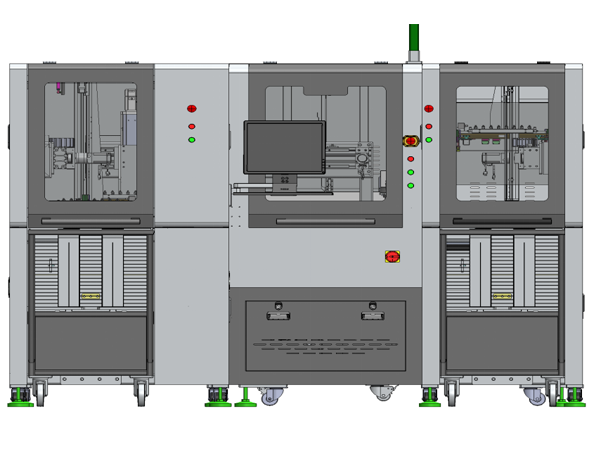

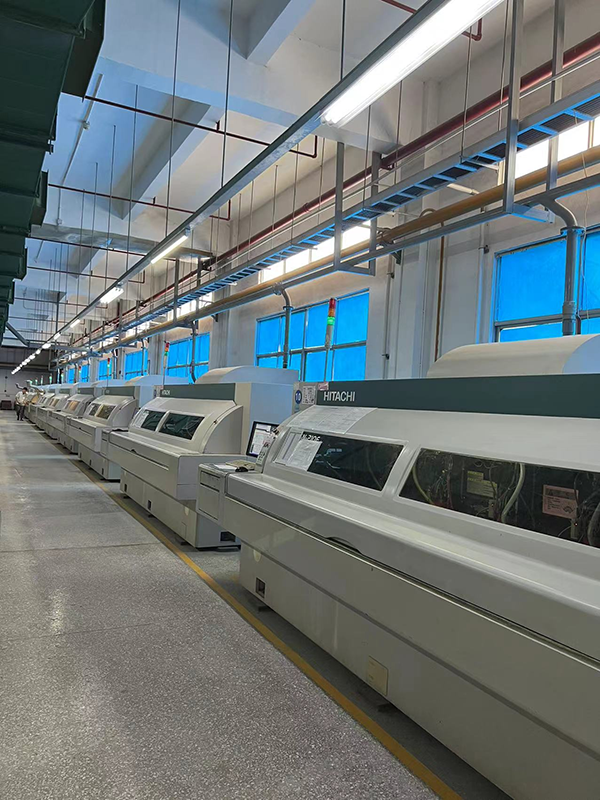

حفاری سی ان سی:
هدف: برای ایجاد سوراخهای عمیق روی سطح PCB جهت ایجاد اتصالات الکتریکی بین لایههای مختلف.

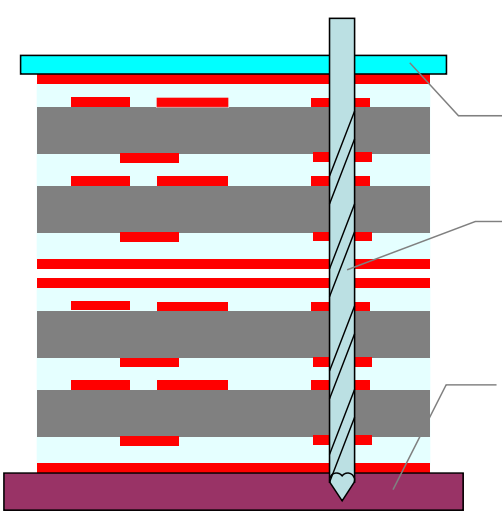

مواد کلیدی:
متههای حفاری: از کاربید تنگستن، کبالت و چسبهای آلی تشکیل شده است.
صفحه پوشش: در درجه اول آلومینیوم، برای موقعیتیابی مته، اتلاف گرما، کاهش پلیسهها و جلوگیری از آسیب ناشی از فشار در طول فرآیند استفاده میشود.
صفحه پشتی: عمدتاً یک تخته کامپوزیتی است که برای محافظت از میز دستگاه حفاری، جلوگیری از برآمدگیهای خروجی، کاهش دمای مته و تمیز کردن باقیمانده رزین از شیارهای مته استفاده میشود.
با بهرهگیری از حفاری CNC با دقت بالا، این فرآیند اتصالات بین لایهای دقیق و قابل اعتماد را روی بردهای مدار چاپی (PCB) تضمین میکند.
بازرسی سوراخ:
هدف: برای اطمینان از اینکه هیچ گونه ناهنجاری مانند حفاری بیش از حد، حفاری کمتر از حد، سوراخهای مسدود شده، سوراخهای بزرگتر از اندازه یا سوراخهای کوچکتر از اندازه پس از فرآیند حفاری وجود ندارد.
با انجام بازرسیهای کامل سوراخها، کیفیت و ثبات هر مسیر را تضمین میکنیم و عملکرد الکتریکی و قابلیت اطمینان برد مدار چاپی (PCB) را تضمین میکنیم.
