کاربرد بازرسی اشعه ایکس در کنترل کیفیت PCBA با فرکانس بالا: نحوه شناسایی دقیق عیوب داخلی
کاربرد بازرسی اشعه ایکس در کنترل کیفیت PCBA با فرکانس بالا: آشکارسازی عیوب داخلی
در قلمروِ برد مدار چاپی با فرکانس بالا در تولید (PCB)، تضمین کیفیت محصول از اهمیت بالایی برخوردار است. فناوری بازرسی با اشعه ایکس به عنوان ابزاری ضروری برای تشخیص نقصهای داخلی که در غیر این صورت نامرئی هستند، ظهور کرده است و روشی غیر مخرب برای ارزیابی و اطمینان از یکپارچگی PCBA ارائه میدهد. برای مهندسان کنترل کیفیت، تسلط بر این فناوری برای حفظ استانداردهای PCBA با فرکانس بالا بسیار مهم است.
درک اصول بازرسی با اشعه ایکس
بازرسی با اشعه ایکس بر اساس اصل جذب افتراقی عمل میکند، که در آن مواد مختلف، اشعه ایکس را به درجات مختلف بر اساس چگالی و عدد اتمی خود جذب میکنند. با نفوذ اشعه ایکس به یک PCBA با فرکانس بالا، اجزایی مانند ردهای مسی، زیرلایهها، اتصالات لحیم و پرکنندههای داخلی، ویژگیهای جذب منحصر به فردی را نشان میدهند. مواد متراکمتر مانند مس، اشعه ایکس بیشتری جذب میکنند و در تصاویر حاصل تیرهتر به نظر میرسند، در حالی که مواد با چگالی کمتر، روشنتر به نظر میرسند. با تجزیه و تحلیل این تضادها، مهندسان میتوانند ناهنجاریهای داخلی را شناسایی کنند. به عنوان مثال، یک رد مس پیوسته باید به صورت یک خط تیره ثابت ظاهر شود. هرگونه وقفه یا بینظمی ممکن است نشان دهنده یک نقص باشد. این تکنیک تصویربرداری، روشی واضح و مؤثر برای بررسی ساختار داخلی PCBA ارائه میدهد.
ملاحظات کلیدی برای بازرسی مؤثر با اشعه ایکس
بهینهسازی پارامترهای تجهیزات
دقت بازرسی با اشعه ایکس به شدت تحت تأثیر تنظیمات تجهیزات، به ویژه ولتاژ و جریان لامپ قرار دارد. برای PCBA با فرکانس بالا، این پارامترها باید متناسب با ضخامت و ترکیب مواد برد تنظیم شوند. بازرسی PCBA چند لایه و ضخیمتر معمولاً به ولتاژهای لامپ بالاتر (از 100 تا 160 کیلوولت) نیاز دارد تا از نفوذ کافی اطمینان حاصل شود. جریان لامپ بر شدت اشعه ایکس تأثیر میگذارد؛ انتخاب جریان مناسب (معمولاً بین 2 تا 5 میلیآمپر) تصاویر با کنتراست و وضوح کافی را تضمین میکند. زمان نوردهی یکی دیگر از عوامل مهم است؛ هم نوردهی بیش از حد و هم نوردهی کمتر از حد میتواند کیفیت تصویر را کاهش دهد. مهندسان از طریق آزمایش و تجربه میتوانند زمان نوردهی بهینه را برای انواع مختلف PCBA تعیین کنند که عموماً از چند ثانیه تا چند ده ثانیه متغیر است.

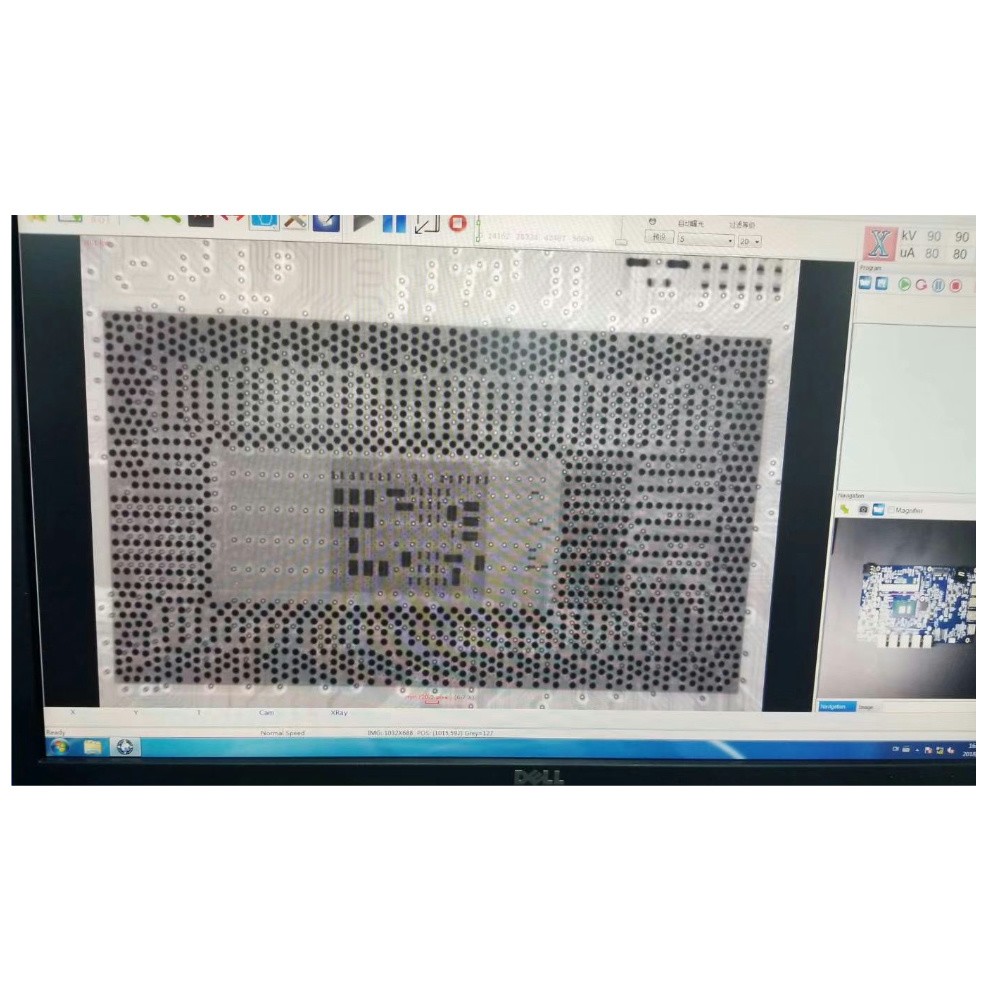

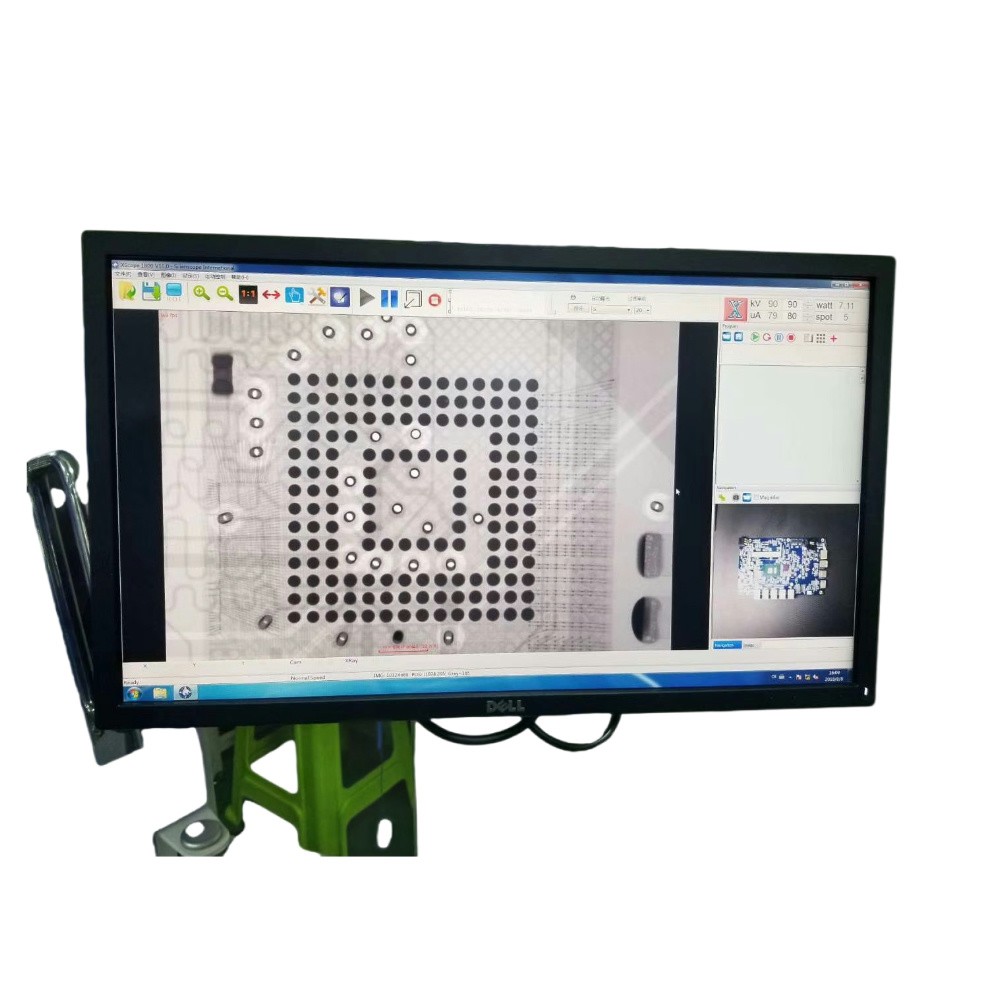

دریافت و تحلیل تصویر
آشکارسازهای با وضوح بالا برای ثبت تصاویر دقیق از ساختارهای داخلی PCB ضروری هستند و امکان تشخیص نقصهای بسیار ریز را فراهم میکنند. سیستمهای بازرسی اشعه ایکس مدرن، وضوحهایی تا چند میکرون ارائه میدهند و جزئیات پیچیده ردپاهای داخلی را آشکار میکنند. پس از دریافت تصاویر، نرمافزارهای تخصصی به مهندسان در پردازش و تجزیه و تحلیل آنها کمک میکنند. ویژگیهایی مانند بهبود تصویر، تشخیص لبه و تشخیص نقص، شناسایی مسائلی مانند ناپیوستگیهای ردپا یا ناهنجاریهای اتصالات لحیم را تسهیل میکنند. به عنوان مثال، الگوریتمهای بهبود تصویر میتوانند کنتراست را بهبود بخشند و نقصهای ظریف را آشکارتر کنند. تکنیکهای تشخیص لبه، مرزهای ردپاها و اتصالات لحیم را مشخص میکنند و به تشخیص شکستگیها یا تغییر شکلها کمک میکنند. و تشخیص خودکار نقص میتواند زمینههای نگرانکننده را برجسته کرده و فرآیند بازرسی را سادهتر کند.
شناسایی عیوب: تظاهرات، علل و ارزش بازرسی با اشعه ایکس
نقصهای ردیابی داخلی
۱. مظاهر: نقصهای داخلی مسیر میتوانند به صورت شکستگی، اتصال کوتاه یا خوردگی ظاهر شوند. شکستگیها به صورت وقفه در خطوط پیوسته، اتصال کوتاه به صورت اتصالات ناخواسته بین مسیرها و خوردگی به صورت نواحی که مسیرها نازک یا باریک شدهاند، ظاهر میشوند.
۲. علل: شکستگیهای جزئی ممکن است ناشی از حکاکی بیش از حد در طول ساخت یا فشار مکانیکی در طول مونتاژ باشد. اتصال کوتاه میتواند به دلیل حکاکی ناقص، باقی ماندن مواد رسانای باقیمانده یا سوراخکاری نادرست که باعث اتصالات ناخواسته میشود، رخ دهد. خوردگی اغلب ناشی از قرار گرفتن در معرض رطوبت یا مواد شیمیایی باقیمانده از فرآیند ساخت است.
۳. ارزش بازرسی با اشعه ایکس: بازرسی با اشعه ایکس امکان تشخیص غیر مخرب این عیوب داخلی را فراهم میکند، تجسم واضحی از یکپارچگی ردیابی ارائه میدهد و امکان مداخله به موقع برای جلوگیری از خرابیهای احتمالی را فراهم میکند.
نقصهای اتصال لحیم
۱. مظاهر: نقصهای اتصال لحیم شامل اتصالات لحیم سرد، حفرهها و پلها میشود. اتصالات لحیم سرد ممکن است به صورت اتصالات ناقص، حفرهها به صورت نقاط تیره درون لحیم و پلها به صورت پیوندهای ناخواسته بین اتصالات مجاور ظاهر شوند.علل: اتصالات لحیم سرد میتوانند به دلیل گرمای ناکافی در حین لحیمکاری ایجاد شوند که از جریان و اتصال مناسب جلوگیری میکند. حفرهها ممکن است به دلیل گازهای محبوس شده یا آلایندهها در لحیم باشند. پل زدن اغلب ناشی از لحیمکاری بیش از حد یا عدم تراز در حین قرار دادن قطعات است.
۲. ارزش بازرسی با اشعه ایکس: بازرسی با اشعه ایکس به طور موثری این مشکلات پنهان اتصالات لحیم را آشکار میکند و اقدامات اصلاحی را برای اطمینان از اتصالات الکتریکی قابل اعتماد و عملکرد کلی PCB تسهیل میکند.
نقصهای بین لایهای
۱. مظاهر: نقصهای بین لایهای، مانند لایه لایه شدن یا حفرههای بین لایهها، به صورت جدایش یا حفرههای هوا در ساختار PCB ظاهر میشوند.
۲. علل: این نقصها میتوانند به دلیل فشار ناکافی لایهبندی، ناهماهنگی دما در طول تولید یا آلودگی بین لایهها رخ دهند.
۳. ارزش بازرسی با اشعه ایکس: با تشخیص ناهنجاریهای بین لایهای، بازرسی با اشعه ایکس به شناسایی و رفع مشکلاتی که میتوانند استحکام مکانیکی و عملکرد الکتریکی PCB فرکانس بالا را به خطر بیندازند، کمک میکند.
تحلیل تطبیقی
شرکتهایی که تکنیکهای پیشرفته بازرسی با اشعه ایکس را پیادهسازی میکنند، میتوانند عیوب داخلی در بردهای مدار چاپی با فرکانس بالا را به طور مؤثر و دقیق تشخیص دهند و منجر به افزایش قابل توجه در نرخ بازده اولین پاس شوند. تشخیص و رفع زودهنگام عیوب منجر به محصولاتی میشود که عملکرد پایدار و نرخ خرابی پایینی دارند، هزینههای مرتبط با تعمیرات پس از فروش را کاهش میدهند و رقابتپذیری در بازار را افزایش میدهند. برعکس، شرکتهایی که فاقد قابلیتهای کافی بازرسی با اشعه ایکس هستند، ممکن است عیوب داخلی را نادیده بگیرند و منجر به کیفیت نامطلوب محصول، افزایش بازگشت کالا و آسیب به اعتبار شوند که این امر اهمیت حیاتی این فناوری را در حفظ رهبری صنعت برجسته میکند.
شرکت Rich Full Joy تخصص گستردهای در بخش RF PCB دارد و درک عمیقی از ویژگیهای PCB فرکانس بالا دارد. مهارت ما در استفاده از فناوری بازرسی اشعه ایکس، ما را قادر میسازد تا خدمات کنترل کیفیت دقیق و کارآمدی را برای PCBA فرکانس بالا ارائه دهیم. ما از مهندسان کنترل کیفیت صمیمانه دعوت میکنیم تا با ما همکاری کنند، زیرا ما همچنان بینشهای پیشرفتهای را در مورد تضمین کیفیت PCBA فرکانس بالا به اشتراک میگذاریم و به پیشرفت مداوم استانداردهای صنعت کمک میکنیم.
