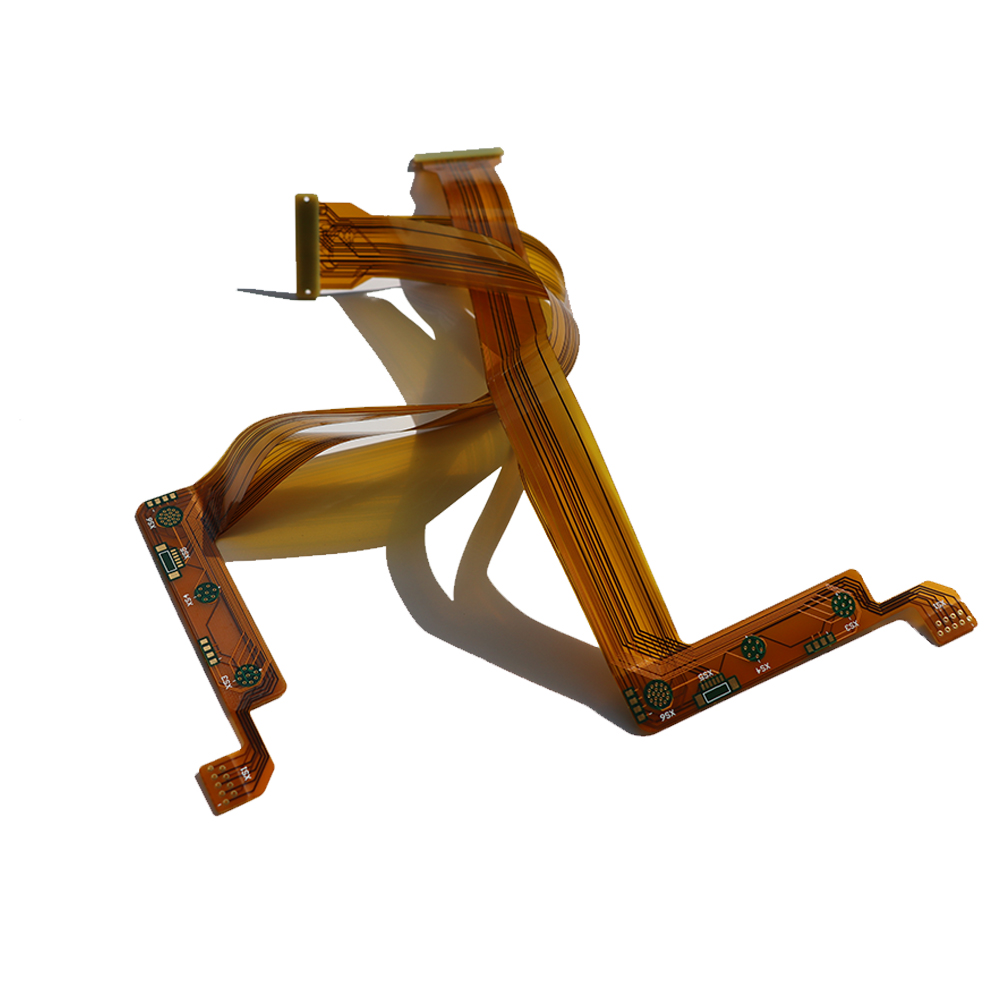

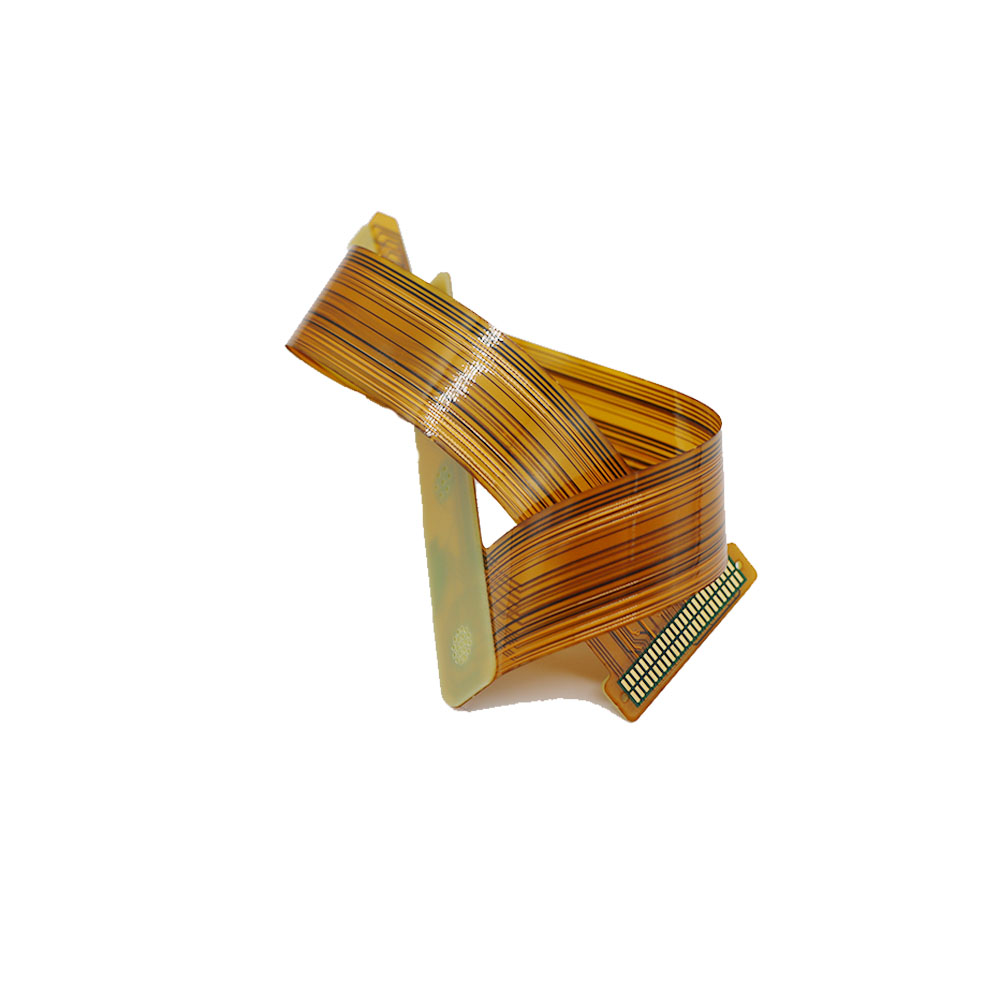

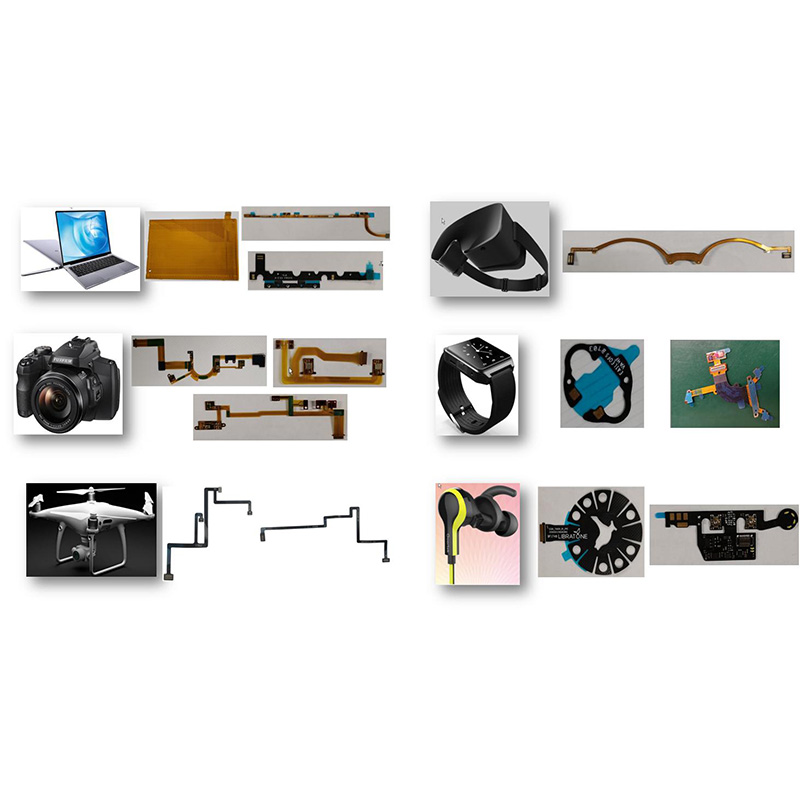

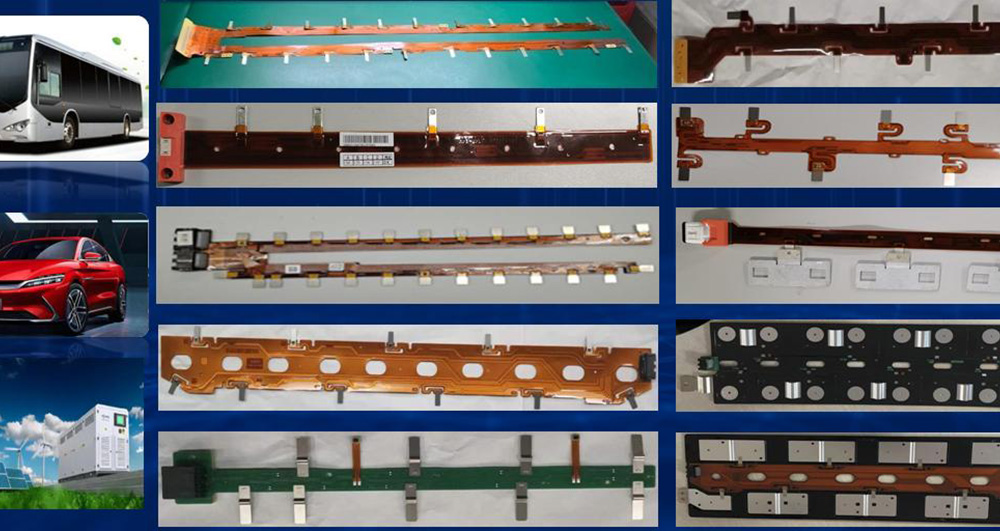

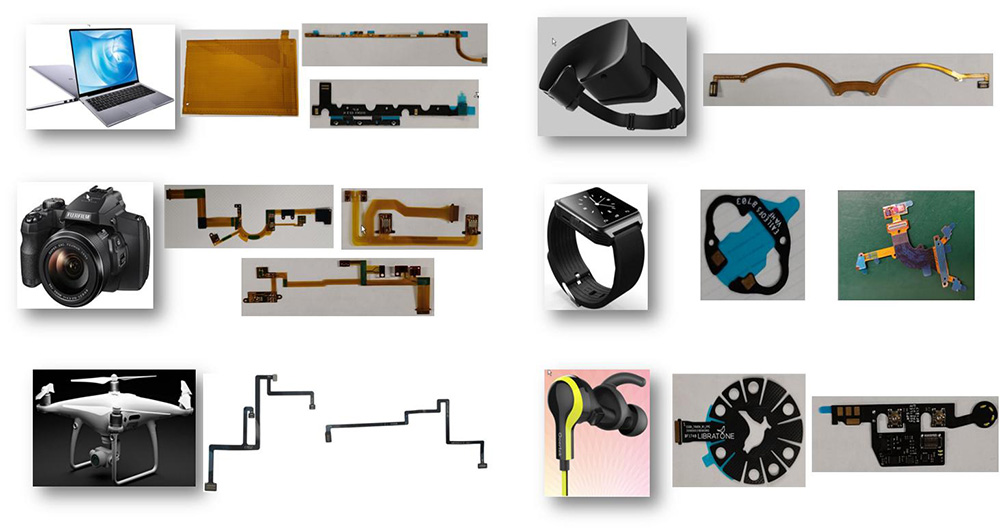

फ्लेक्सिबल प्रिंटेड सर्किट बोर्ड, एफपीसी डबल-साइडेड बोर्ड

1. एफपीसी—फ्लेक्सिबल प्रिंटेड सर्किट, एक अत्यंत विश्वसनीय और लचीला प्रिंटेड सर्किट है जिसे पॉलीएस्टर फिल्म या पॉलीइमाइड को सब्सट्रेट के रूप में उपयोग करके कॉपर फॉइल पर नक्काशी करके बनाया जाता है।

2. उत्पाद की विशेषताएं: ① छोटा आकार और हल्का वजन: उच्च घनत्व, लघुकरण, हल्के वजन, पतलेपन और उच्च विश्वसनीयता विकास दिशाओं की आवश्यकताओं को पूरा करता है; ② उच्च लचीलापन: 3डी स्पेस में स्वतंत्र रूप से घूम और फैल सकता है, जिससे एकीकृत घटक असेंबली और तार कनेक्शन प्राप्त होता है।

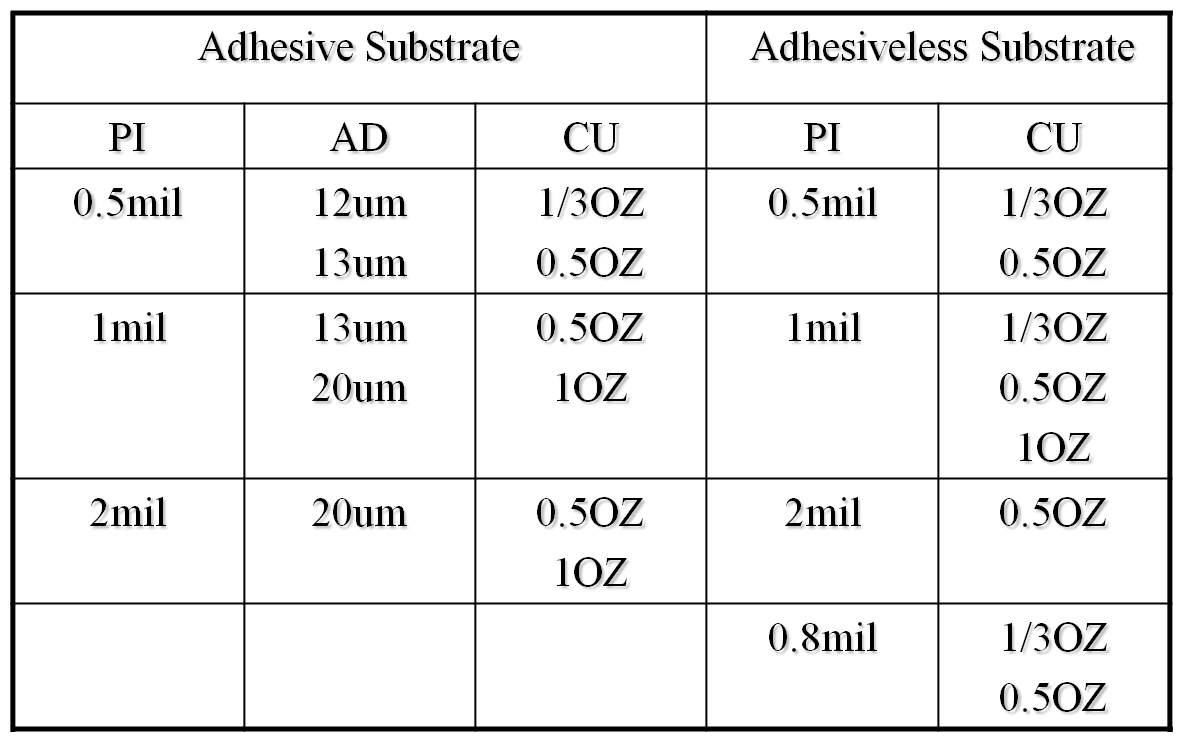

चालक परतों की संख्या के आधार पर, इसे सिंगल-साइडेड बोर्ड, डबल-साइडेड बोर्ड और मल्टी-लेयर बोर्ड में विभाजित किया जा सकता है।

सिंगल-साइडेड बोर्ड: कंडक्टर केवल एक तरफ होता है।

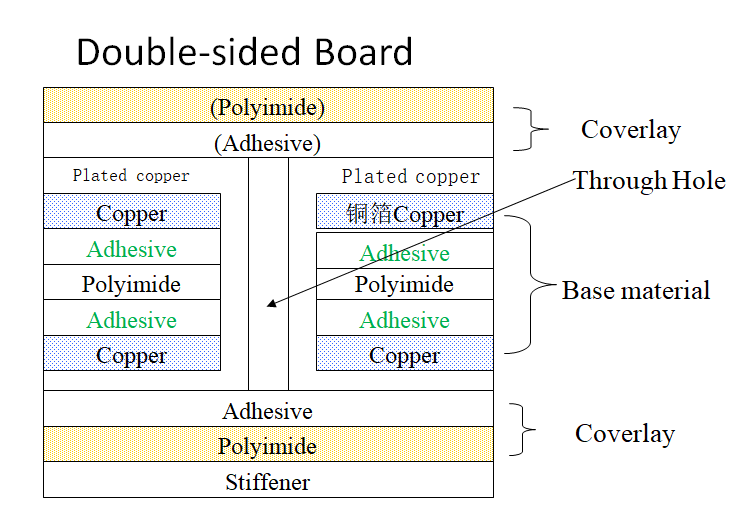

दो तरफा बोर्ड: इसमें दोनों तरफ 2 कंडक्टर होते हैं, और इन दोनों कंडक्टरों के बीच विद्युत कनेक्शन स्थापित करने के लिए एक थ्रू होल (वाया) का उपयोग ब्रिज के रूप में किया जाता है। थ्रू होल बोर्ड की दीवार पर बना एक छोटा तांबे की परत वाला छेद होता है, जिसके माध्यम से दोनों तरफ के सर्किट को जोड़ा जा सकता है।

• मल्टी-लेयर बोर्ड: इसमें कंडक्टरों की 3 या अधिक परतें होती हैं, और इसका लेआउट अधिक सटीक होता है।

• सिंगल-साइडेड बोर्ड को छोड़कर, रिजिड बोर्ड की परतों की संख्या आमतौर पर सम होती है, जैसे 2, 4, 6, 8 परतें। इसका मुख्य कारण यह है कि विषम परतों की संरचना असममित होती है और बोर्ड के मुड़ने की संभावना रहती है। दूसरी ओर, फ्लेक्सिबल पीसीबी अलग होती है क्योंकि इसमें मुड़ने की समस्या नहीं होती, इसलिए 3-परत, 5-परत आदि आम हैं।
