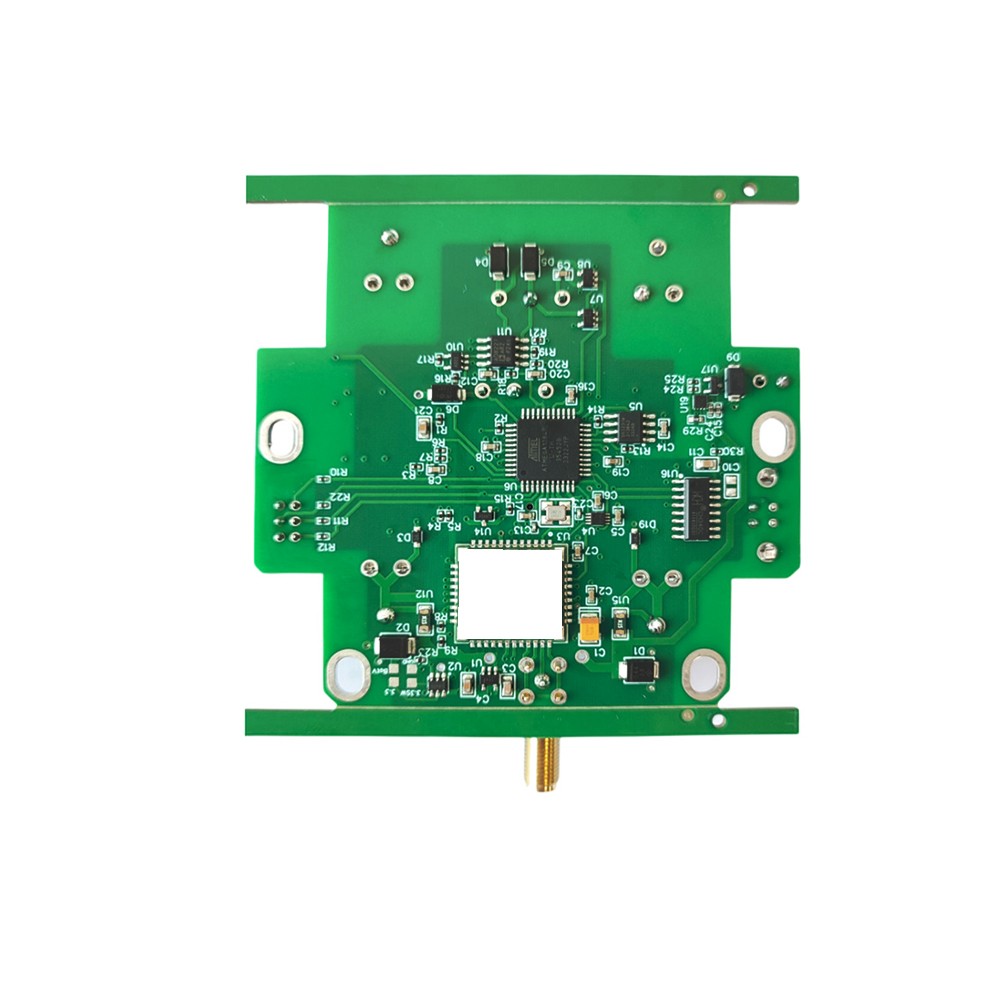

Visokoprecizna proizvodnja PCBA za elektroničke komponente
Dizajn i validacija PCBA prototipa
1. Analiza zahtjeva i definicija specifikacije
Prije razvoja bilo kojeg elektroničkog proizvoda, ključno je definirati funkcionalne zahtjeve, uvjete okoline, potrošnju energije i integritet signala. Za visokoprecizne PCBA ploče potreban je dodatni fokus na EMC (elektromagnetsku kompatibilnost), upravljanje toplinom, integritet signala (SI) i integritet napajanja (PI).
2. Dizajn sklopa i raspored tiskanih pločica
●Shematski dizajn: Inženjeri koriste EDA alate kao što su Altium Designer, Cadence Allegro ili Mentor Graphics za izradu shema.
●Raspored tiskanih pločica: Dizajni sklopova visoke gustoće koriste HDI (High-Density Interconnect), slijepe i ukopane prolaze te višeslojne dizajne za optimizaciju signalnih putova i smanjenje smetnji.
3. Odabir materijala
●Visokofrekventni krugovikoristite materijale s malim gubicima kao što su Rogers i Taconic.
●Energetski krugovi mogu uključivati PCB-ove s metalnom jezgrom (MCPCB) ili ugrađene bakrene PCB-ove za poboljšano upravljanje toplinom.
4. Izrada prototipa i probna proizvodnja malih serija
●Izrada prototipa PCBA: Brza izrada prototipa osigurava da parametri PCB-a zadovoljavaju specifikacije dizajna.
●Funkcionalno i signalno testiranje: Osciloskopi, analizatori spektra i mrežni analizatori provjeravaju integritet signala i performanse sklopa.
Pilot proizvodnja i proizvodnja malih serija
1. Optimizacija procesa
●Usavršavanje SMT procesa: Precizna PCBA zahtijeva visokoprecizno SMT postavljanje komponenti poput 01005, BGA i QFN.
●Rendgenski pregled: Ključan za BGA i CSP komponente kako bi se otkrili nedostaci lemnih spojeva i spriječili otvoreni ili hladni lemni spojevi.
2. Testiranje funkcionalnosti i pouzdanosti
●Testovi starenja: Vrhunske primjene poput medicinske i automobilske elektronike podvrgavaju se ispitivanjima toplinskih ciklusa i vibracija.
●EMC testiranje: Osigurava usklađenost s regulatornim standardima kako bi se smanjile elektromagnetske smetnje.
Masovna proizvodnja u punom opsegu
1. Automatizacija proizvodnje i optimizacija procesa
●Potpuno automatizirane SMT proizvodne linijepovećati preciznost i učinkovitost.
● Sustavi za inspekciju AOI i SPI pogonjeni umjetnom inteligencijom smanjuju nedostatke i poboljšavaju stopu prinosa.
2. Upravljanje lancem opskrbe i kontrola kvalitete
●ERP + MES integracija za praćenje napretka proizvodnje u stvarnom vremenu.
●Six Sigma kontrola kvalitete osigurava dosljedne performanse proizvoda u svim serijama.
Miniaturizacija i visoke performanse: Izazovi i otkrića u dizajnu preciznih elektroničkih PCBA ploča
Kako tehnologija napreduje u pametnim uređajima, medicinskoj elektronici, zrakoplovstvu i brzoj komunikaciji, elektronički proizvodi postaju sve kompaktniji i snažniji. Međutim, postizanje miniaturizacije PCBA-e uz održavanje visokih performansi predstavlja značajne dizajnerske izazove.
Izazovi u dizajnu minijaturiziranih PCBA ploča
1. Postavljanje komponenti visoke gustoće
● Moderni elektronički proizvodi koriste kompaktne tipove pakiranja kao što su BGA, CSP, QFN i 01005, što usmjeravanje PCB-a čini složenijim.
● Rasporedi visoke gustoće povećavaju rizik od smetnji signala, problema s odvođenjem topline i degradacije integriteta napajanja, što utječe na stabilnost sustava.
2. Integritet signala i elektromagnetska kompatibilnost (EMC)
●Prijenos podataka velikom brzinom (5G, Wi-Fi 6, AI računalni čipovi) zahtijeva preciznu kontrolu impedancije i dizajn diferencijalnog para kako bi se smanjio gubitak signala.
●Elektromagnetske smetnje (EMI): Visokofrekventni krugovi zahtijevaju ●optimizirane slojeve uzemljenja i dizajne zaštite kako bi se smanjilo preslušavanje.
3. Upravljanje toplinom i optimizacija snage
●Kompaktni PCBA dizajni ostavljaju manje prostora za odvođenje topline, dok visokoučinkoviti čipovi i dalje troše više energije.
●Rješenja uključuju ugrađene bakrene blokove, PCB-ove s metalnom jezgrom i hlađenje toplinskim cijevima za poboljšanu toplinsku vodljivost.
Ključne tehnologije za prevladavanje izazova miniaturizacije
1. HDI (High-Density Interconnect) tehnologija
●Laserski izbušene mikrootvornice povećavaju gustoću usmjeravanja, a istovremeno poboljšavaju integritet signala.
●HDI tehnologija bilo kojeg slojapovećava pouzdanost višeslojnih PCB-a.
2. Visokofrekventni PCB materijali s niskim gubicima
●Visokofrekventne podloge Rogers, Taconic i Isola minimiziraju slabljenje signala.
●LCP (tekući kristalni polimer) i PI (poliimid) idealni su za fleksibilne PCB primjene, poboljšavajući mehaničku izdržljivost.
3. Dizajn optimiziran za EMC
●Strategije zaštite i uzemljenja smanjuju preslušavanje i poboljšavaju integritet signala.
●Filterski krugovi s magnetskim kuglicama i kondenzatorom smanjuju visokofrekventni šum, poboljšavajući stabilnost napajanja.
4. Napredne SMT proizvodne tehnologije
●Laserski izrezane šablone + precizni ispis pastom za lemljenje osiguravaju precizno lemljenje mikrokomponenti.
●Rendgenski pregled + tehnologija ponovne obrade BGA jamči visokokvalitetne lemne spojeve.
5. Pametna proizvodnja i automatizirana inspekcija

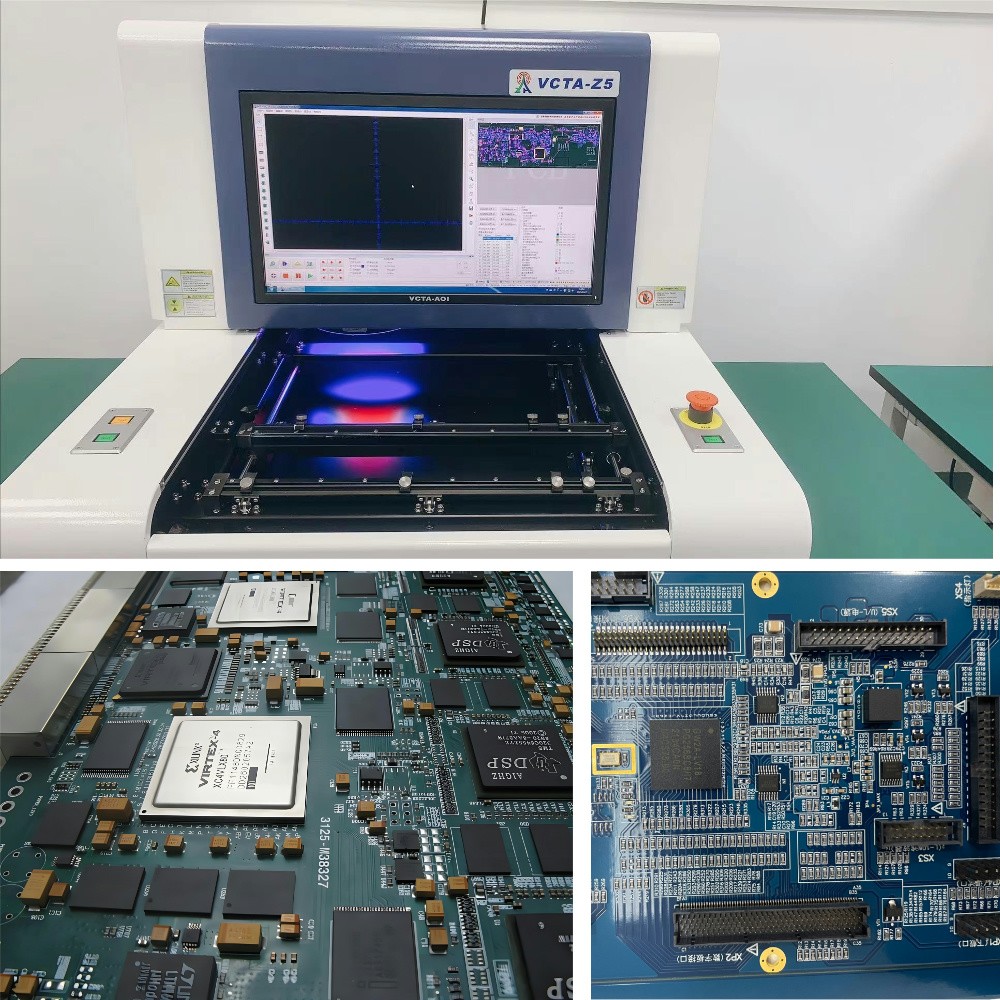

●AOI (Automatizirana optička inspekcija) + SPI (Inspekcija paste za lemljenje) vođeni umjetnom inteligencijom osiguravaju vrhunsku kontrolu kvalitete.
●Pametne tvornice s omogućenim 5G IoT-om poboljšavaju sljedivost procesa i učinkovitost proizvodnje.
Budući trendovi u minijaturiziranim PCBA-ima
1.3D integracija i ugrađeno pakiranje
●Arhitekture sustava u paketu (SiP) i čipleta dodatno će poboljšati gustoću i performanse PCBA-a.
2. Fleksibilne i kruto-fleksibilne PCB-ove
●Sklopivi zasloni i nosiva elektronika sve će više usvajati FPC (fleksibilne tiskane pločice) i kruto-fleksibilna rješenja.
3. Razvoj pametnog hardvera niske potrošnje energije
●Energetski učinkoviti Bluetooth i AIoT uređaji potaknut će inovacije u energetski optimiziranim PCBA dizajnima.
Često postavljana pitanja o visokopreciznim PCBA-ima
1. Što je visokoprecizni PCBA dizajn i zašto je važan?
●Visokoprecizni dizajn PCBA uključuje izradu tiskanih pločica s izuzetno uskim tolerancijama, naprednim usmjeravanjem i optimiziranim rasporedima kako bi se osigurale vrhunske performanse u zahtjevnim primjenama. Ključan je za industrije poput medicinskih uređaja, zrakoplovstva i telekomunikacija, gdje su točnost i pouzdanost neizostavne.
2. Koje industrije imaju najviše koristi od visokopreciznih PCBA?
●Industrije poput medicinskih uređaja, zrakoplovstva, telekomunikacija, industrijske automatizacije i potrošačke elektronike oslanjaju se na visokoprecizne PCBA za svoje napredne elektroničke sustave.
3. Koji se materijali koriste u proizvodnji visokopreciznih PCBA?
● Uobičajeni materijali uključuju FR-4, poliimid i keramičke podloge, odabrane zbog svoje visoke pouzdanosti, toplinske stabilnosti i električnih performansi.
4. Može li se visokoprecizna PCBA prilagoditi za specifične primjene?
●Da, nudimo prilagođene PCBA dizajne prilagođene jedinstvenim zahtjevima vaše primjene, uključujući specifične dimenzije, materijale i kriterije performansi.
5. Koje je tipično vrijeme isporuke za proizvodnju visokopreciznih PCBA ploča?
●Rok isporuke obično se kreće od 4 do 6 tjedana, ovisno o složenosti dizajna i količini narudžbe.
6. Nudite li usluge montaže PCBA ploča po sistemu "ključ u ruke"?
●Da, nudimo kompletne usluge po principu "ključ u ruke", uključujući nabavu komponenti, izradu PCB-a, montažu i testiranje, kako bismo pojednostavili proizvodni proces.
7. Koje standarde kvalitete slijedite za visokoprecizne PCBA?
●Pridržavamo se IPC-A-610 standarda za kvalitetu montaže i ISO 9001 standarda za upravljanje kvalitetom, osiguravajući najviše standarde pouzdanosti i performansi.
8. Kako osiguravate pouzdanost visokopreciznih PCBA ploča u teškim uvjetima?
●Provodimo rigorozna ispitivanja utjecaja okoliša, uključujući ispitivanja na visokim temperaturama, visokim vlažnostima, vibracijama i udarima, kako bismo potvrdili trajnost naših PCBA-a.
9. Podržavate li izradu prototipa za visokoprecizne PCBA ploče?
●Da, nudimo usluge brze izrade prototipa kako bismo pomogli klijentima da provjere svoje dizajne prije prelaska na masovnu proizvodnju.
10. Koja je minimalna količina narudžbe (MOQ) za visokoprecizne PCBA?
●Nudimo fleksibilne MOQ-ove kako bismo zadovoljili potrebe izrade prototipova malih serija i proizvodnje velikih razmjera.
11. Koji su ključni izazovi u proizvodnji visokopreciznih PCBA?
●Izazovi uključuju održavanje strogih tolerancija, osiguranje integriteta signala i upravljanje toplinskim performansama, a sve to rješavamo naprednim tehnikama dizajna i proizvodnje.
12. Može li visokoprecizna PCBA podržavati visokofrekventne aplikacije?
●Da, naše PCBA ploče su dizajnirane za podršku visokofrekventnim primjenama s optimiziranom kontrolom impedancije i usmjeravanjem signala.
13. Koje se metode ispitivanja koriste za visokoprecizne PCBA?
●Koristimo automatiziranu optičku inspekciju (AOI), rendgensku inspekciju i funkcionalno testiranje kako bismo osigurali kvalitetu i pouzdanost svake PCBA ploče.
14. Kako visokoprecizna PCBA poboljšava performanse elektroničkih uređaja?
● Omogućavanjem međusobnih veza visoke gustoće, niskog gubitka signala i učinkovitog upravljanja toplinom, visokoprecizna PCBA poboljšava ukupne performanse i pouzdanost elektroničkih uređaja.
15. Koji su budući trendovi u visokopreciznim PCBA-ima?
●Trendovi uključuju integraciju AI čipova, miniaturizaciju, dizajn niske potrošnje energije i upotrebu naprednih materijala za poboljšane performanse.
Primjena visokopreciznih PCBA ploča
1. Medicinski uređaji
●Dijagnostička oprema: Visokoprecizna PCBA koristi se u MRI uređajima, CT skenerima i ultrazvučnim uređajima za precizno snimanje i obradu podataka.
●Sustavi za praćenje pacijenata: EKG uređaji, monitori krvnog tlaka i respiratori oslanjaju se na PCBA za prikupljanje i analizu podataka u stvarnom vremenu.
●Kirurški roboti: PCBA omogućuje preciznu kontrolu kretanja i povratne informacije za minimalno invazivne operacije.
2. Zrakoplovstvo
●Avionika: PCBA je ključna za sustave upravljanja letom, navigaciju i komunikaciju u zrakoplovima.
●Satelitska komunikacija: Visokoprecizna PCBA osigurava pouzdan prijenos signala i obradu podataka u satelitima.
●Radarski sustavi: PCBA podržava obradu visokofrekventnih signala za radarske primjene.
3. Telekomunikacije
●5G bazne stanice: PCBA omogućuje brzi prijenos podataka i obradu signala za 5G mreže.
●RF moduli: Visokoprecizna PCBA ploča koristi se u RF pojačalima, filterima i antenama za bežičnu komunikaciju.
●Mrežna oprema: Usmjerivači, preklopnici i modemi oslanjaju se na PCBA za učinkovito usmjeravanje i obradu podataka.
4. Industrijska automatizacija
●PLC-ovi (Programabilni logički kontroleri): PCBA se koristi za upravljanje i nadzor u proizvodnim procesima.
●Pogoni motora: Visokoprecizna PCBA osigurava učinkovito upravljanje motorima u industrijskim strojevima.
●Robotika: PCBA omogućuje preciznu kontrolu i povratne informacije u industrijskim robotima.
5. Potrošačka elektronika
●Pametni telefoni i tableti: PCBA podržava visokoučinkovito računalstvo i povezivost u mobilnim uređajima.
●Nosivi uređaji: Visokoprecizna PCBA omogućuje kompaktne i energetski učinkovite dizajne za pametne satove i fitness trackere.
●Kućanski aparati: PCBA se koristi u pametnim kućanskim uređajima poput termostata, sigurnosnih sustava i glasovnih asistenata.
6. Automobilska elektronika
●ADAS (Napredni sustavi pomoći vozaču): PCBA podržava senzore, kamere i upravljačke jedinice za autonomnu vožnju.
●Infotainment sustavi: Visokoprecizna PCBA omogućuje multimedijske i navigacijske značajke u vozilima.
●Upravljačke jedinice motora (ECU): PCBA osigurava učinkovitu kontrolu performansi motora i emisija.
7. IoT (Internet stvari)
●Pametni senzori: PCBA omogućuje prikupljanje podataka i bežičnu komunikaciju u IoT uređajima.
●Rubni računalni uređaji: Visokoprecizna PCBA podržava obradu podataka u stvarnom vremenu na rubu mreža.
●Pametni kućni kontroleri: PCBA se koristi u čvorištima i pristupnicima za povezane kućne uređaje.
8. Upravljanje energijom
●Sustavi pametnih mreža: PCBA podržava nadzor i upravljanje u mrežama za distribuciju energije.
●Kontroleri za pohranu energije: Visokoprecizna PCBA osigurava učinkovito upravljanje baterijama i sustavima obnovljive energije.
●Solarni inverteri: PCBA se koristi za pretvaranje solarne energije u korisnu snagu.
9. Vojska i obrana
●Komunikacijski sustavi: PCBA osigurava pouzdanu komunikaciju u vojnim operacijama.
●Elektroničko ratovanje: Visokoprecizna PCBA podržava ometanje radara i presretanje signala.
●Sustavi za nadzor: PCBA se koristi u dronovima i opremi za nadzor za prikupljanje podataka u stvarnom vremenu.
10. Brzo računanje
●Poslužitelji i podatkovni centri: PCBA podržava visokoučinkovito računalstvo i pohranu podataka.
●Umjetna inteligencija i strojno učenje: Visokoprecizna PCBA omogućuje brzu obradu podataka za AI aplikacije.
●Mrežna oprema: PCBA se koristi u preklopnicima i usmjerivačima za učinkovito usmjeravanje podataka.
Zašto odabrati nas kao proizvođača visokopreciznih PCBA ploča?
●Najsuvremeniji proizvodni pogoni – Opremljeni najnovijim SMT linijama, pećima za reflow i AOI/X-ray inspekcijom.
●Iskusni inženjerski tim – Specijaliziran za visokoprecizni dizajn PCB-a i proizvodnju PCB-a.
●Usluge PCBA na jednom mjestu – od izrade PCB-a do nabave komponenti i potpune montaže po principu "ključ u ruke".
●Stroga kontrola kvalitete – Usklađenost sa standardima ISO 9001, ISO 13485 i IPC-A-610.
●Fleksibilne proizvodne mogućnosti – Podrška za prototipove i narudžbe za masovnu proizvodnju.
Zaključak
Proizvodnja visokopreciznih PCBA ploča osnova je naprednih elektroničkih komponenti koje se koriste u industrijama kao što su medicina, zrakoplovstvo, automobilska industrija, industrijska automatizacija i telekomunikacije. Odabir pouzdanog proizvođača PCBA ploča sa stručnošću u visokopreciznom dizajnu PCB ploča, SMT montaži i testiranju kvalitete osigurava dugovječnost i performanse proizvoda.
Kontaktirajte nas još danas za prilagođena rješenja za proizvodnju PCBA ploča prilagođena vašim potrebama.
