تسلط بر پردازش سیگنال دیفرانسیلی در طراحی PCB با فرکانس بالا: کلید انتقال داده پرسرعت و قابل اعتماد
در عصر نوآوری سریع الکترونیکی امروز، بردهای مدار چاپی فرکانس بالا نقش حیاتی در محصولات پیشرفته ایفا میکنند. با افزایش نرخ انتقال دادهها، پردازش سیگنال تفاضلی به یک تکنیک حیاتی برای تضمین جریان داده با سرعت بالا و پایدار تبدیل شده است. برای مهندسان طراحی برد مدار چاپی، درک و به کارگیری مؤثر پردازش سیگنال تفاضلی برای ساخت بردهای مدار چاپی فرکانس بالای رده بالا و با کارایی بالا ضروری است.
اصول پردازش سیگنال دیفرانسیلی
سیگنالهای تفاضلی از دو سیگنال مساوی اما مخالف که از طریق یک جفت خط منتقل میشوند، تشکیل شدهاند. برخلاف سیگنالهای تکسر سنتی، سیگنالهای تفاضلی از طریق جفتهای تفاضلی منتقل میشوند و مصونیت بسیار خوبی در برابر تداخل حالت مشترک ارائه میدهند.
در محیطهای PCB با فرکانس بالا که مملو از نویز الکترومغناطیسی هستند، تداخل حالت مشترک رایج است. سیگنالینگ تفاضلی با اجازه دادن به تداخل خارجی برای تأثیر مشابه بر هر دو خط، این مشکل را کاهش میدهد. در سمت گیرنده، یک تقویتکننده تفاضلی، تفریق سیگنالها را انجام میدهد و به طور مؤثر نویز حالت مشترک را حذف میکند و یکپارچگی انتقال را به طور قابل توجهی بهبود میبخشد. به عنوان مثال، در ایستگاههای پایه ارتباطی 5G که به حجم زیادی از انتقال داده با سرعت بالا و پایدار نیاز دارند، پردازش سیگنال تفاضلی به طور مؤثر با شرایط پیچیده EMI مقابله میکند و دقت را تضمین میکند.
بهترین روشها برای پردازش سیگنال تفاضلی در طراحی برد مدار چاپی فرکانس بالا
۱. طرحبندی و مسیریابی PCB

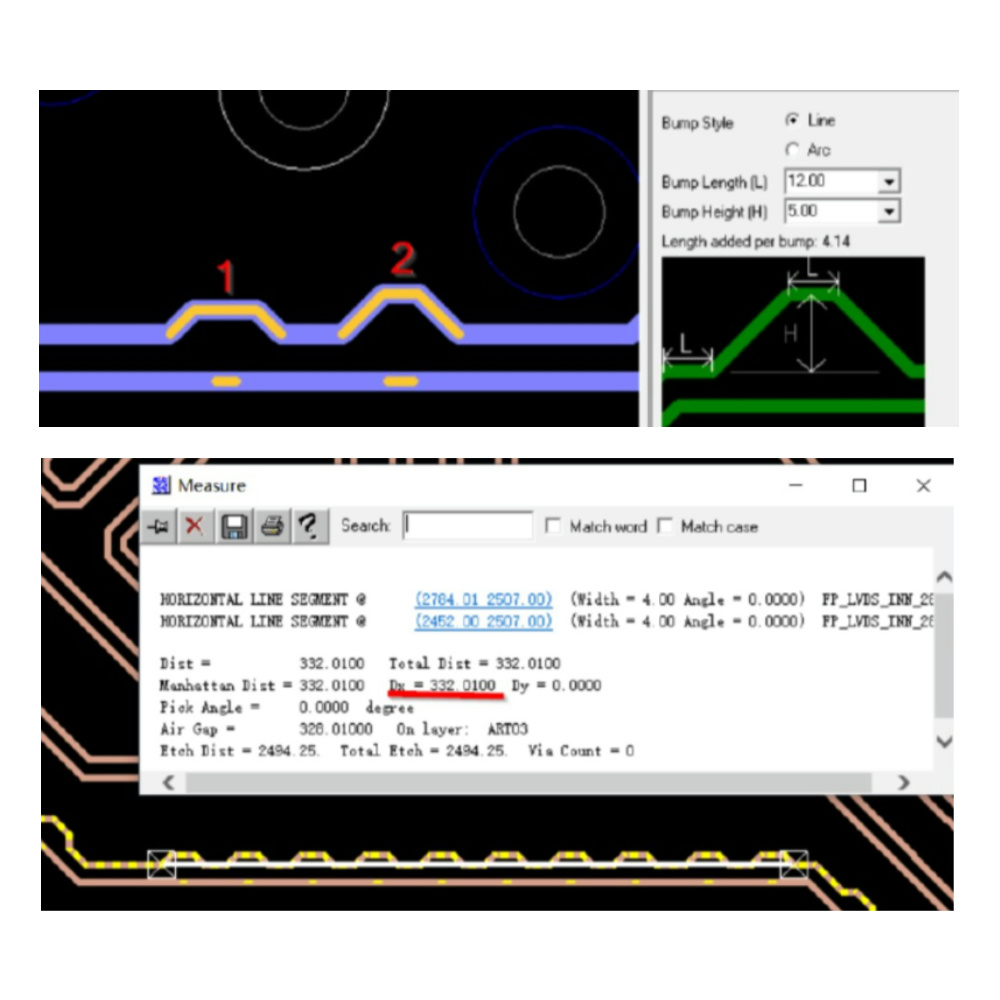

- تطبیق طول:طول جفتهای تفاضلی را تا حد امکان برابر نگه دارید. تلورانس معمول در محدوده ±5 میلیلیتر است. عدم تطابق طول منجر به انحراف سیگنال، تأثیر بر زمانبندی و یکپارچگی سیگنال، افزایش لرزش و نرخ خطا میشود. رابطهای سریال پرسرعت مانند USB 3.0 و HDMI کاملاً از این قانون پیروی میکنند.

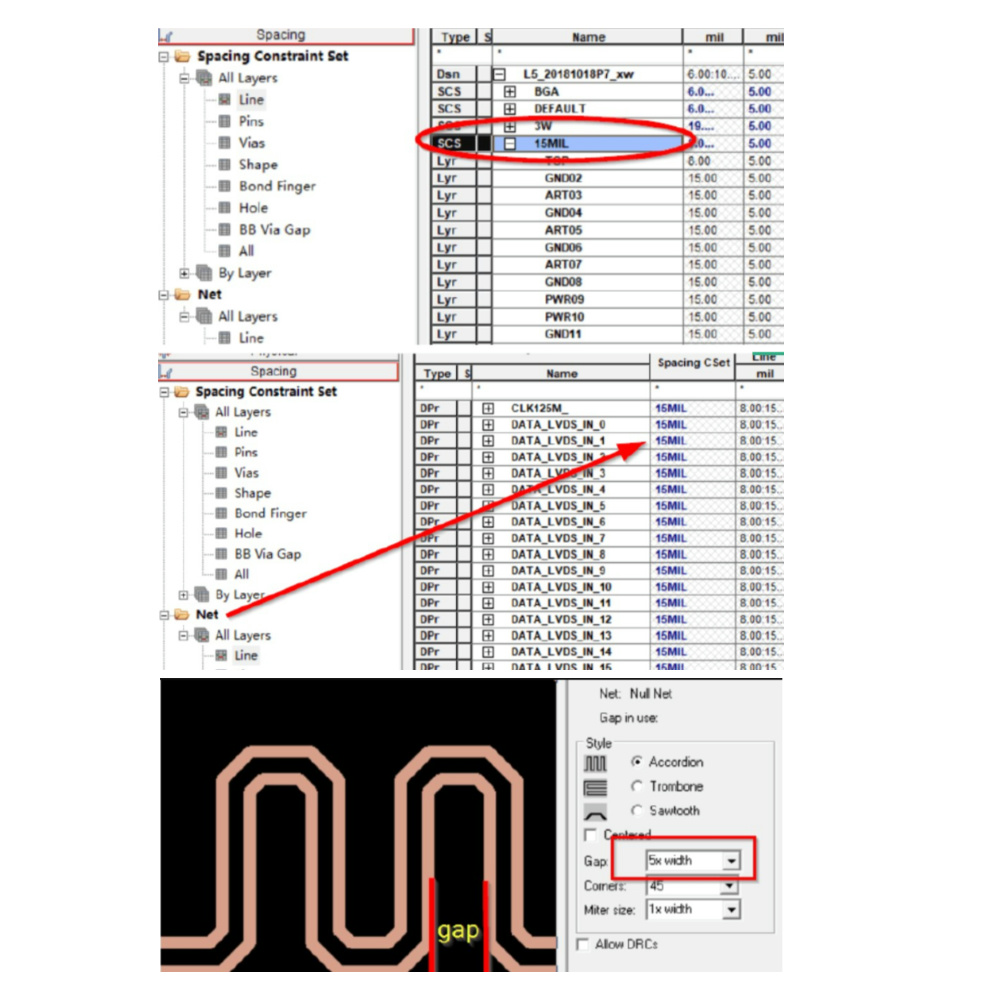

- مسیریابی موازی با فاصلهگذاری ثابت:جفتهای تفاضلی باید به صورت موازی و با فاصلهگذاری یکنواخت مسیریابی شوند. این امر تضمین میکند که اندوکتانس و خازن متقابل ثابتی وجود داشته باشد، تداخل به حداقل برسد و امپدانس تفاضلی حفظ شود. فاصلهگذاری معمول بین 10 تا 20 میلیلیتر، بسته به خواص دیالکتریک و امپدانس هدف، متغیر است.
- از Viaها و گوشههای تیز اجتناب کنید:ویاسها (Vias) اندوکتانس و کاپاسیتانس پارازیتی ایجاد میکنند و سیگنالهای فرکانس بالا را مختل میکنند. در صورت اجتنابناپذیر بودن، از ویاسهایی با اندازه مناسب استفاده کنید و سوراخکاری معکوس را برای حذف استابهای اضافی در نظر بگیرید. گوشههای تیز باید با خمهای ۴۵ درجه یا گرد جایگزین شوند تا بازتاب سیگنال کاهش یابد.
۲. تطبیق امپدانس
- طراحی امپدانس دیفرانسیلی:امپدانس تفاضلی یک پارامتر حیاتی است که معمولاً 50 اهم، 75 اهم یا 100 اهم است. این پارامتر به کاربرد و مشخصات رابط بستگی دارد. طراحان باید با استفاده از محاسبهگرهای امپدانس، عرض مسیر، فاصلهگذاری و مقادیر Dk زیرلایه را متعادل کنند. تلرانس تولید ±10٪ معمولاً قابل قبول است.
- تطبیق خاتمه:خاتمه مناسب از بازتاب سیگنال جلوگیری میکند. تکنیکهای رایج عبارتند از:
- خاتمه سری:یک مقاومت که با امپدانس خط انتقال مطابقت دارد، به صورت سری در منبع یا گیرنده قرار میگیرد.
- خاتمه موازی:یک مقاومت برابر با امپدانس تفاضلی در انتهای گیرنده قرار داده میشود تا بازتابها را جذب کند. انتخاب نوع مقاومت به طول مسیر، فرکانس سیگنال و قدرت درایور بستگی دارد.
نقصهای رایج، علل و راهحلها
۱. اعوجاج سیگنال و خطاهای بیتی
- علائم:شکل موجهای نامنظم، لرزش، تغییر شکل در اسیلوسکوپها؛ نرخ خطای بیت بالا؛ خرابی دادهها؛ مصنوعات بصری در انتقال ویدئو.
- علل:
- عدم تطابق طول باعث تأخیر فاز میشود.
- عدم تطابق امپدانس منجر به انعکاس و اعوجاج سیگنال میشود.
- تداخل الکترومغناطیسی خارجی که جریان سیگنال تمیز را مختل میکند.
- راه حل ها:
- بهینهسازی مسیریابی با استفاده از ابزارهای EDA با دقت بالا.
- تطبیق دقیق طول.
- با استفاده از تکنیکهای پیشرفته ساخت و آزمایشکنندههای امپدانس، دقت امپدانس را بهبود بخشید.
- برای کاهش تداخل الکترومغناطیسی (EMI)، از لایههای محافظ و استراتژیهای قرارگیری قطعات استفاده کنید.
۲. تداخل
- علائم:شکل موجهای سیگنال، نویز، تغییرات دامنه و فاز و همچنین نقص در ارتباطات را نشان میدهند.
- علل:
- فاصله ناکافی بین جفتهای تفاضلی و ردپاهای سیگنال مجاور.
- فاصلهگذاری ناهماهنگ درون خود جفت دیفرانسیل.
- راه حل ها:
- فاصله بین سیگنالهای دیفرانسیلی و سایر سیگنالها را حداقل ۳ برابر عرض مسیر نگه دارید.
- از فاصلهگذاری و ترازبندی یکنواخت در جفتهای دیفرانسیل اطمینان حاصل کنید.
- برای محافظت از خطوط دیفرانسیل، از سیمهای مسی زمینی استفاده کنید.
شکاف رقابتی: دقت در مقابل نقص
شرکتهایی که از قابلیتهای پردازش سیگنال تفاضلی قوی برخوردارند، بردهای مدار چاپی با فرکانس بالا طراحی میکنند که نرخ خطای بیت پایین و عملکرد پایدار در محیطهای پیچیده را تضمین میکند. این شرکتها با ارائه مداوم محصولات با کیفیت بالا، بهبود راندمان تولید و کسب اعتماد بازار، بر بخشهایی مانند هوافضا و HPC تسلط دارند.
از سوی دیگر، شرکتهایی که فاقد این تخصص هستند با چالشهایی مانند اعوجاج سیگنال، نرخ بالای نقص و شکایات مشتریان مواجه میشوند. این امر منجر به افزایش هزینههای پس از فروش، آسیب به اعتبار و از دست دادن سهم بازار میشود.
