تحلیل شکست در طراحی برد مدار چاپی فرکانس بالا: نحوه شناسایی و حذف علل ریشهای
در تولید و کاربرد بردهای مدار چاپی با فرکانس بالا (PCB)، تضمین عملکرد پایدار و قابلیت اطمینان درازمدت کاملاً حیاتی است. وقتی مسائلی مانند اعوجاج سیگنال، عدم تطابق امپدانس، یا اتصال کوتاهدر صورت وقوع، تجزیه و تحلیل شکست به روش ضروری برای کشف علل ریشهای و پیشبرد بهبود کیفیت تبدیل میشود.
در شادی سرشار، با بیش از ۲۰ سال تجربهدر ساخت و مونتاژ برد مدار چاپی RFمهندسان آزمایش ما برای تضمین برتری محصول و پشتیبانی از نوآوری سریع، به تکنیکهای دقیق تجزیه و تحلیل شکست متکی هستند. این مقاله، روششناسی کامل و ارزش عملی تجزیه و تحلیل شکست در توسعه برد مدار چاپی فرکانس بالا را تشریح میکند.
فرآیند تحلیل شکست گام به گام در بردهای مدار چاپی فرکانس بالا
۱. جمعآوری و طبقهبندی علائم خرابی
اولین گام در تحلیل شکست، جمعآوری و مستندسازی کامل اطلاعات است. نقصهای مشاهده شدهدر طول تستهای عملکرد، ارزیابیهای قابلیت اطمینانیا کاربردهای دنیای واقعی. رایج PCB با فرکانس بالاعلائم شکست عبارتند از:
- تضعیف سیگنال یا اعوجاج شکل موجدر طول آزمایشهای انتقال داده با سرعت بالا (مثلاً سیگنالهای 5G)
- اتصال کوتاهپس از قرار گرفتن در معرض آزمایش قابلیت اطمینان دما-رطوبت
- رانش امپدانسمنجر به خطاهای ارتباطی یا خرابی سیستم میشود
مهندسان باید شرایط دقیق آزمایش، زمان خرابی، تغییرات شکل موج و پاسخ مدار را ثبت کنند تا یک مجموعه داده کامل از خرابیها برای ردیابی ریشهای علت ایجاد کنند.
۲، بازرسی بصری
بازرسی چشمی و میکروسکوپیاولین روش تشخیصی غیرتهاجمی است. با استفاده از میکروسکوپهای نورییا با استفاده از لنزهای بزرگنمایی، مهندسان میتوانند مشکلاتی مانند موارد زیر را تشخیص دهند:
- ردپاهای شکستهیا مدارهای بازجایی که فویل مسی به طور قابل مشاهدهای آسیب دیده است
- اتصالات لحیم سردیا حفرههااغلب به صورت اتصالات لحیم کدر، ناهموار یا ترک خورده دیده میشود
- علائم خوردگیتغییر رنگ یا خراش ناشی از قرار گرفتن در معرض مواد شیمیایی یا فشار مکانیکی
مثال: در محیطهای خورنده، ممکن است رگههای مس به دلایل زیر تیره یا نازک شوند: حکاکی شیمیاییکه میتواند منجر به رسانایی متناوب شود.
۳. آزمایشهای الکتریکی غیرمخرب
بعدی، آزمایش غیر مخرببه مهندسان اجازه میدهد تا ویژگیهای الکتریکی PCB را بدون آسیب رساندن به آن ارزیابی کنند. این شامل موارد زیر است:
✔️ اندازهگیری امپدانس
با استفاده از یک تحلیلگر شبکه برداری (VNA)، امپدانس مشخصهاندازهگیری شده و با اهداف طراحی (معمولاً ۵۰ اهم، ۷۵ اهم یا ۱۰۰ اهم) مقایسه میشود. انحرافات بیشتر از ±۵٪ اغلب منجر به بازتاب سیگنال، در نتیجه مشکلات یکپارچگی سیگنال.
✔️ اندازهگیری تلفات الحاقی / تلفات سیگنال
به ویژه در فرکانسهای موج میلیمتری(مثلاً، 24 گیگاهرتز-52 گیگاهرتز)، تلفات ورودی باید کمتر از 1 دسیبل در هر اینچ باقی بماند. تلفات بیش از حد ممکن است نشان دهنده طراحی ضعیف مسیر، انتخاب نامناسب لایه لایه یا لایه لایه شدن داخلی باشد.
این آزمایشها به جداسازی این موضوع کمک میکنند که آیا خطا مربوط به ... است یا خیر. عملکرد مواد، اشتباهات طراحی، یا واریانسهای تولید.

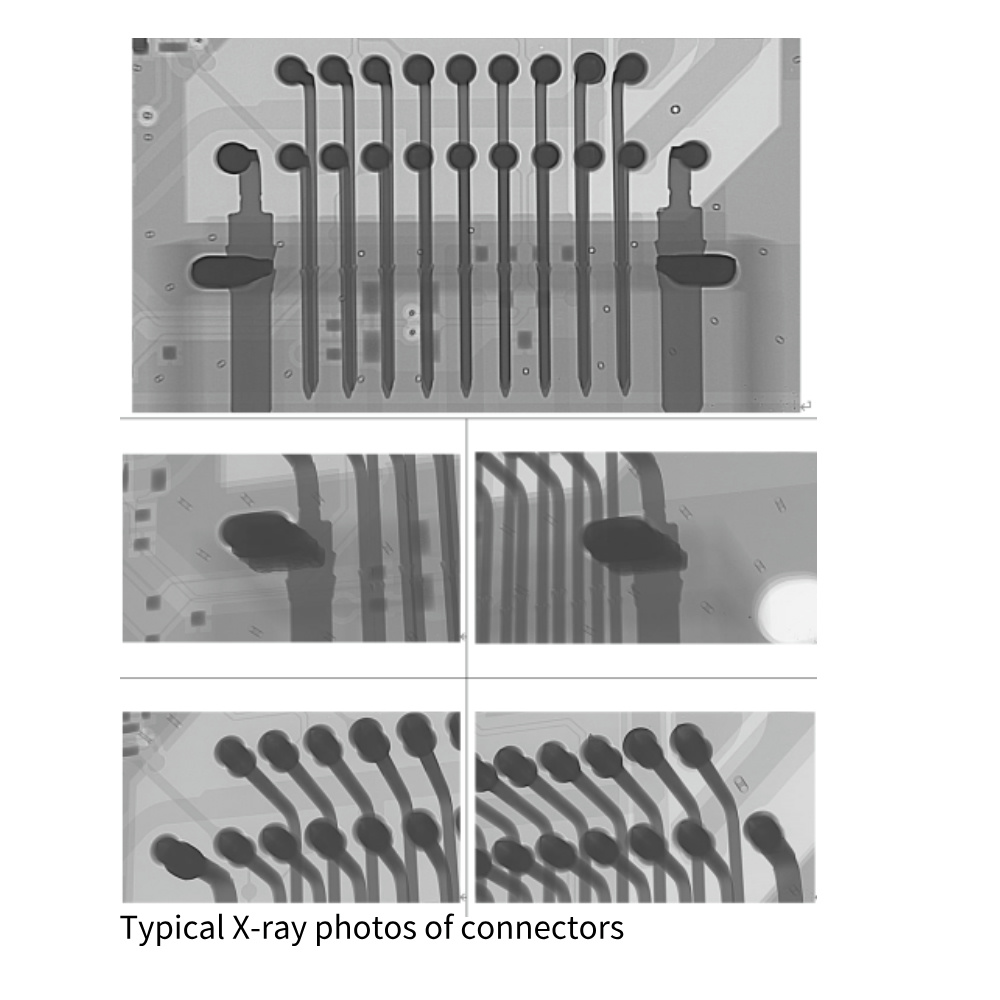

۴. تحلیل فیزیکی مخرب
وقتی آزمایشهای سطحی مشکل را نشان نمیدهند، مهندسان به سراغ ... میروند. روشهای تخریبی، مانند:
تحلیل مقطعی
با برش دادن PCB در امتداد نواحی بحرانی، مهندسان لایههای داخلی را برای موارد زیر بررسی میکنند:
- لایه لایه شدنبین مس و پیشآغشته
- ناهمترازی لایهها
- اتصال کوتاه داخلی، حفره یا خوردگی
مثال: اگر بین لایههای پیوند حفرههایی ظاهر شود، اغلب به این نکته اشاره دارد فشار کافی برای لمینیتیا توزیع ناهموار گرمادر حین فشار دادن.

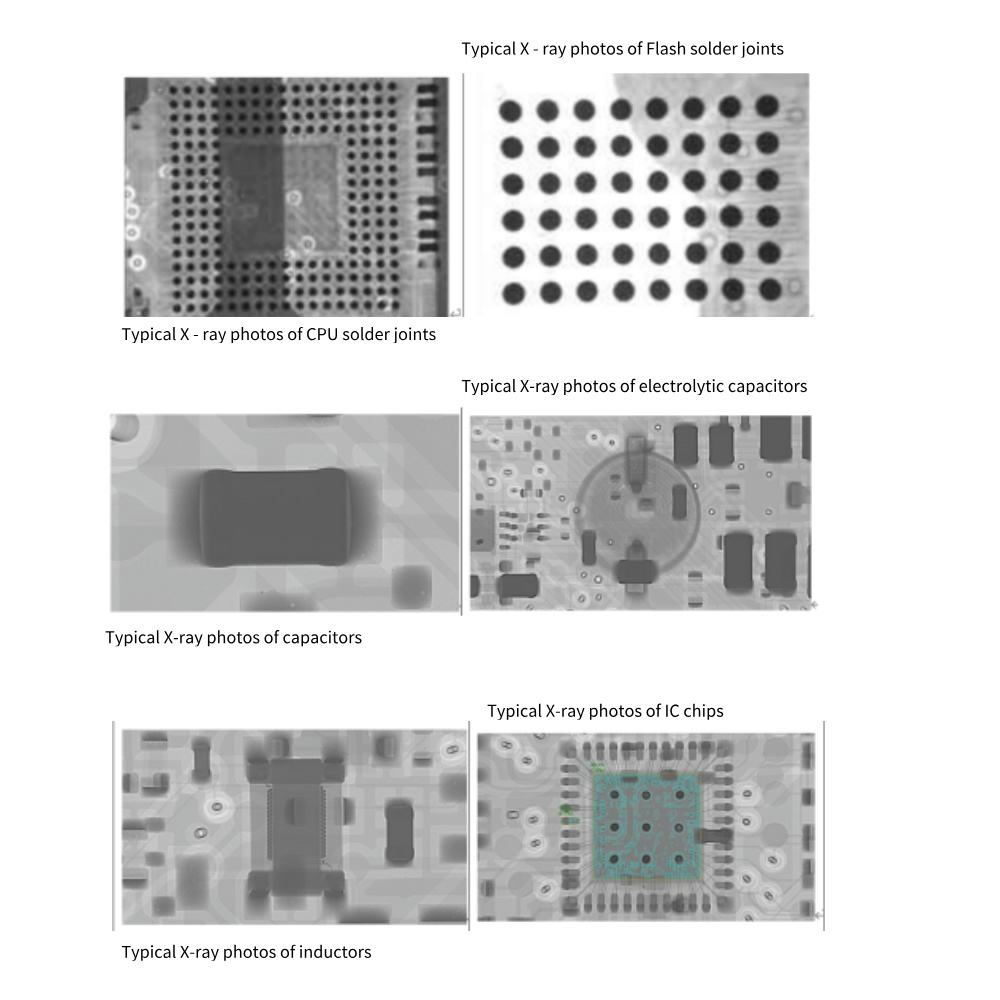

میکروسکوپ الکترونی روبشی (SEM)
این تکنیک پیشرفته نشان میدهد نقصهای ریزساختاری، مانند:
- ترکهای موییدر ردپاهای ریز
- ریزحفرههادر پدهای BGA
- بقایای آلودگیمدار آنالوگ/RF تقریباً حساس
این ارزیابیهای میکروسکوپی برای موارد زیر حیاتی هستند: برد مدار چاپی RFمحصولات، کجا نقصهای کوچکمیتواند منجر به تخریب عملکرد بزرگدر فرکانسهای بالا.
حالتهای خرابی رایج، علل و راهحلهای مهندسی
اعوجاج سیگنال و خطاهای بیتی
علائم:
- شکل موجهای نامنظم
- خطاهای لرزش یا زمانبندی
- خطای بیت بالا
علل ریشهای:
- عدم تطابق طول جفت دیفرانسیلیباعث ایجاد خطاهای انحراف و فاز میشود
- تطبیق امپدانس نامناسبمنجر به انعکاس و زنگ زدن میشود
- تداخل الکترومغناطیسی خارجینفوذ به خطوط سیگنال بدون محافظ
✅ راهکارها:
- اجرا کردن تطبیق طولدر محدوده ±5 میلی ثانیه
- طراحی برای امپدانس تفاضلی کنترلشدهبا استفاده از ماشین حساب های دقیق و ابزارهای شبیه سازی
- بهبود محافظ، ایزولاسیون زمین، و موازیسازی مسیریابی تفاضلی
تداخل الکترومغناطیسی و تداخل متقاطع
علائم:
- انتقال داده ناپایدار
- افت متناوب سیگنال یا کاهش پهنای باند
- اتصال غیرمنتظره سیگنال بین ردپاهای مجاور
علل ریشهای:
- فاصله ردیابی سیگنال خیلی نزدیک استبه خصوص در طرحهای با تراکم بالا
- فاصلهگذاری غیریکنواختدر جفتهای دیفرانسیلی
- کمبود ردپاهای نگهبانیا ویاسهای دوخت زمینی
✅ راهکارها:
- اجرا کردن قانون ۳W(فاصله بین خطوط تا خطوط بعدی ≥ ۳ برابر عرض خطوط)
- بهینه سازی فاصله جفتو تقارنبرای سیگنالهای تفاضلی
- اعمال کردن ریختن زمین، محافظ، یا از طریق نردهها برای سرکوب سر و صدا
چرا تحلیل شکست در توسعه PCB فرکانس بالا اهمیت دارد؟
در محیطهای با فرکانس بالا، جایی که سرعت انتقال داده از چندین گیگابیت در ثانیه فراتر میرود، حاشیه خطا فوقالعاده کم است. شرکتهایی که در تجزیه و تحلیل یکپارچگی سیگنال و تشخیص خطا سرآمد استقادر به:
- حفظ BER فوق العاده پاییناز طریق کانالهای پرسرعت
- دستیابی بهبود عملکرد در مرحله اول
- کاهش هزینههای ناشی از دوبارهکاری و دعاوی گارانتی
- ساختن اعتماد مشتریدر قابلیت اطمینان محصول، به ویژه در رادار خودرو، ایستگاههای پایه 5G، و سیستمهای هوافضا
در مقابل، تولیدکنندگانی که فاقد فرآیندهای تحلیل شکست قوی هستند، اغلب از موارد زیر رنج میبرند:
- نرخ بالای نقص
- بازگشتهای مکرر
- از دست رفتن اعتماد بازار
