مقدمه‌ای بر دانش فرآیند تولید HDI

کاتالوگ

■ تعریف شاخص توسعه انسانی

■ دسته‌بندی شاخص توسعه انسانی

■ توضیح لایه HDI

■ توضیح فرآیند تولید HDI

■ شاخص‌های کلیدی استاندارد کیفیت HDI

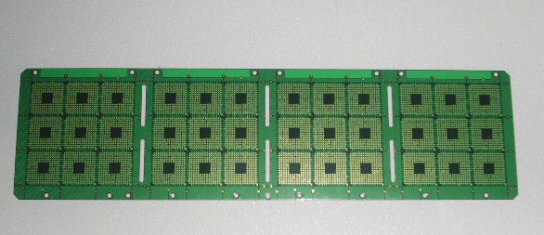

تعریف توسعه انسانی (HDI)

HDI: اتصال با چگالی بالا

● قادر به دستیابی به تراکم سیم‌کشی بالاتر؛

● کاهش مساحت پد، فاصله سوراخ تا سوراخ و اندازه PCB؛

● کاهش تلفات سیگنال‌های الکتریکی.

● https://www.richpcba.com

● شرکت الکترونیک شنژن ریچ فول جوی

دسته بندی شاخص توسعه انسانی

HDI: حفاری لیزری

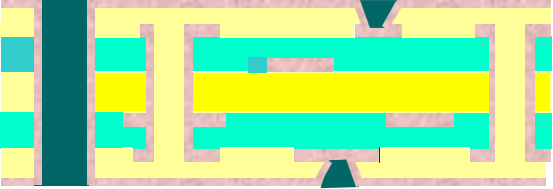

حفاری مکانیکی کور/دفن شده از طریق

• توسط لمینت‌ها:

  ● HDI یک لایه

  ● دو لایه HDI

  ● سه لایه HDI

• بر اساس ساختار:

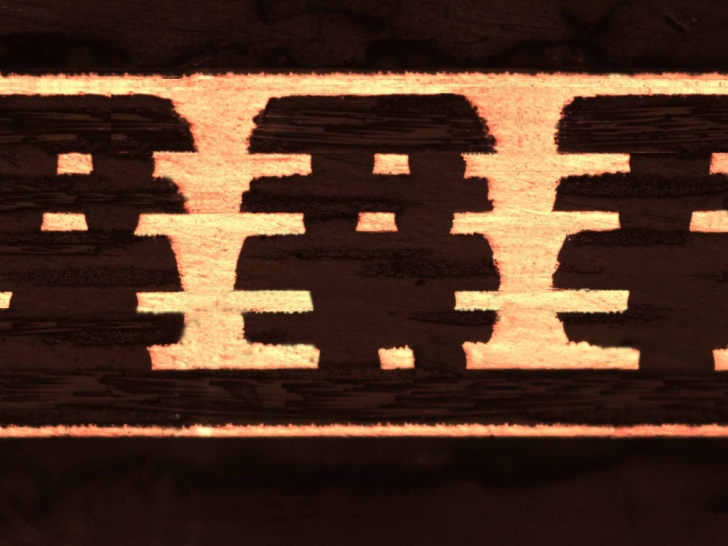

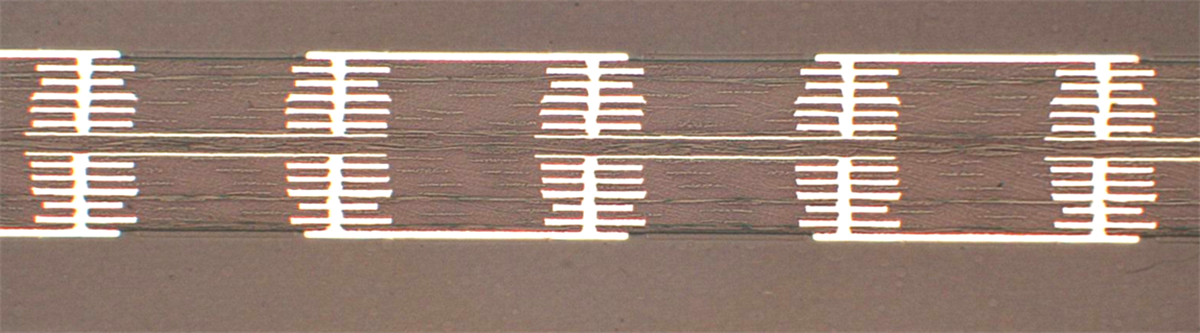

  ● انباشت سوراخ

  ● دررفتگی

• با پردازش:

  ● لیزر

  ● مکانیکی

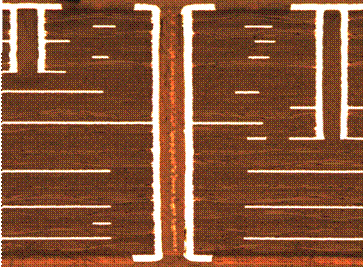

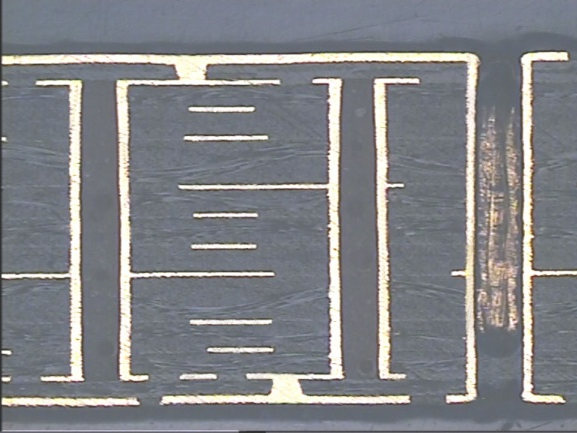

حفاری مکانیکی کور/دفن شده از طریق

•

  زمان انباشت: ۳

  دفعات دفن/نابینایی: ۵

•

  دفعات دفن/نابینایی: ۵

حفاری لیزری کور/مدفون از طریق

HDI: حفاری لیزری

چگونه لایه HDI را تشخیص دهیم

دفن شده از طریق: دفن شده در داخل تخته که از بیرون دیده نمی‌شود

کور: از بیرون دیده می‌شود اما از پشت دیده نمی‌شود

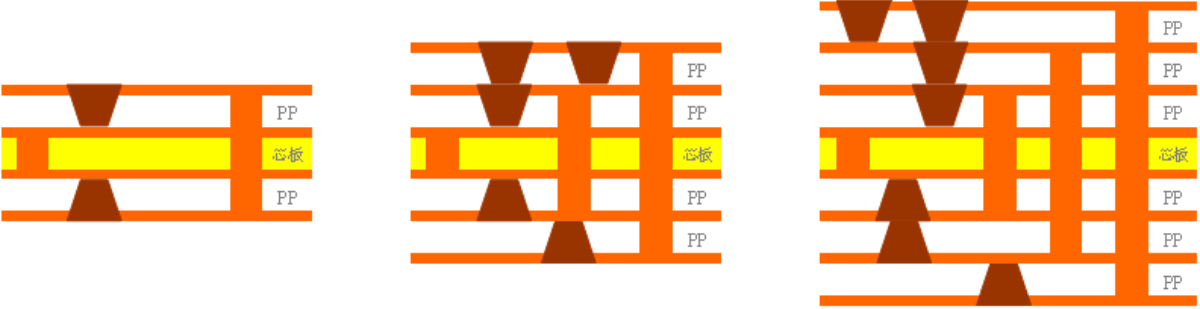

تعداد لایه: از یک سر برد، تعداد مسیرهای کور از انواع مختلف را می‌توان به عنوان شماره لایه تعیین کرد.

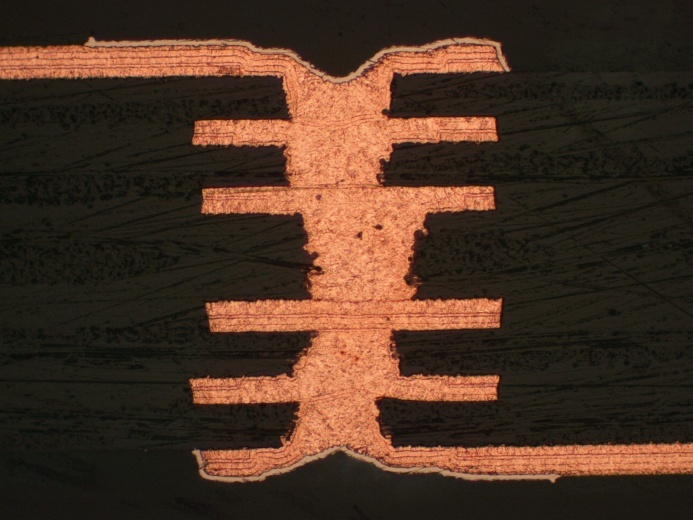

زمان‌های فشار دادن: تعداد دفعاتی را که ویاس‌های کور/دفن شده از چندین برد اصلی یا لایه‌های دی‌الکتریک عبور می‌کنند، بشمارید.

چگونه لایه HDI را تشخیص دهیم

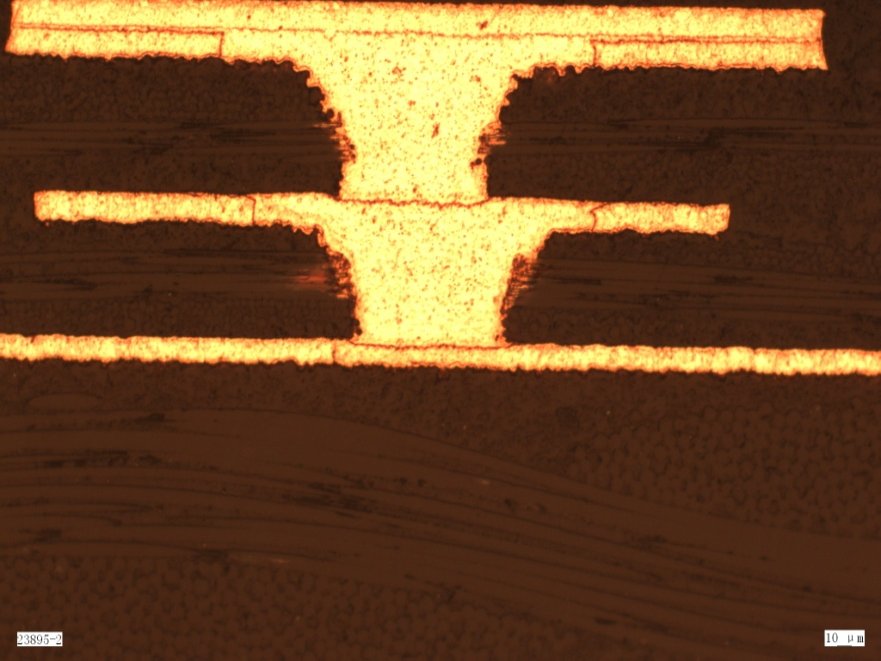

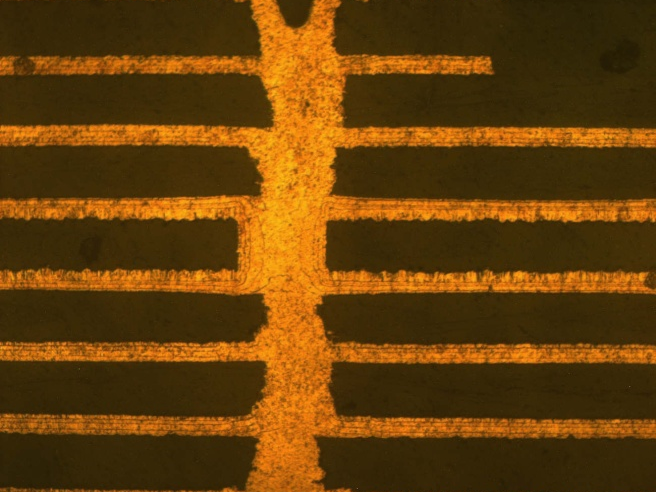

آیا می‌توانید تعداد لایه‌های پرده کرکره‌ای را از طریق شکل زیر بشمارید؟

چگونه لایه HDI را تشخیص دهیم

توضیح فرآیند تولید HDI

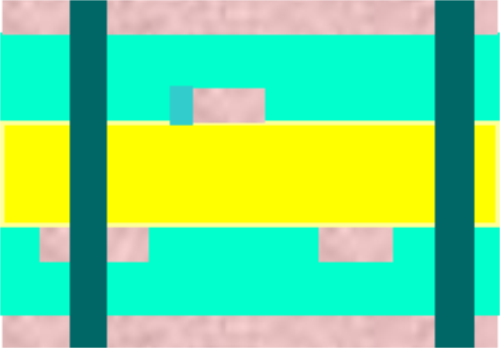

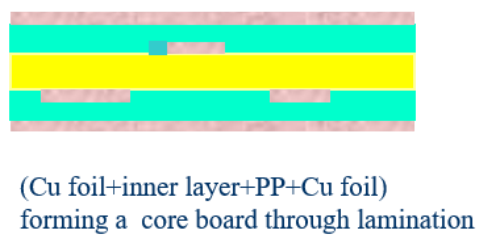

• لایه داخلی ۱



• فشار دادن ۱



• حفاری ۱



• فشردن دکمه ۲ کامل شد



• فشار دادن ۲



• لایه داخلی ۲



• PTH1/PP



• حفاری ۲



• حفاری لیزری ۱



• پاراتورمون/PP2



توضیح فرآیند تولید HDI

● حفاری لیزری

● ماسک تطبیقی

● پنجره بزرگ

● مته رزین مستقیم

•

  ماسک تطبیقی

•

  پنجره بزرگ

•

  حفاری مستقیم رزین

توضیح فرآیند تولید HDI

• ● ۱. ماسک تطبیقی

  ● ظاهر سوراخ خوش‌قیافه است

  ● جبران محدود برای ناهمراستایی

  ● وقتی فاصله به اندازه کافی کوچک باشد، افزایش دیافراگم امکان‌پذیر نیست

  ● ۲. پنجره بزرگ

  ● جبران بیشتر برای ناهمراستایی

  ● پدیده پله‌ای روی پد لحیم‌کاری وجود دارد

  ● وقتی فاصله به اندازه کافی کوچک باشد، افزایش دیافراگم امکان‌پذیر نیست

• ●۳. حفاری مستقیم رزین

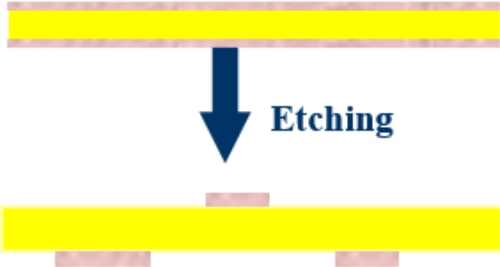

  ● قبل از سوراخکاری، تمام فویل مسی را با قلم‌زنی بردارید

  ● قابلیت سوراخکاری در فواصل کم

  ● هزینه کم

  ● مشکل در موقعیت یابی لیزر

  ● نیروی چسبندگی کم

•

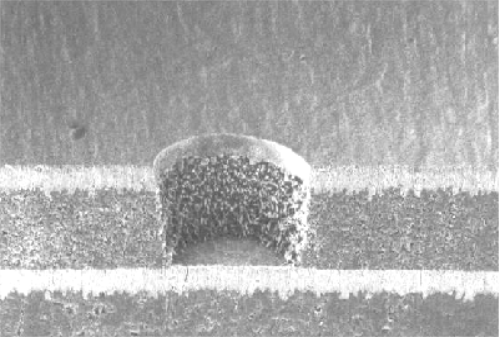

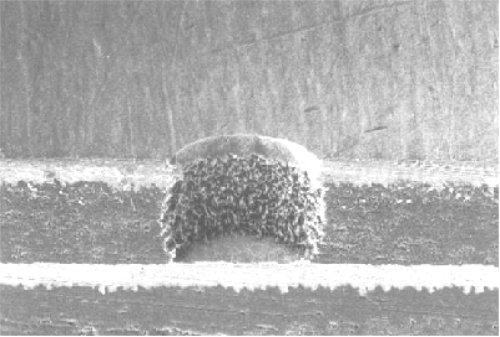

  سوراخ خیلی کوچک است

•

  اندازه بهینه سوراخ

•

  سوراخ خیلی بزرگ است

استانداردهای کلیدی کیفیت HDI

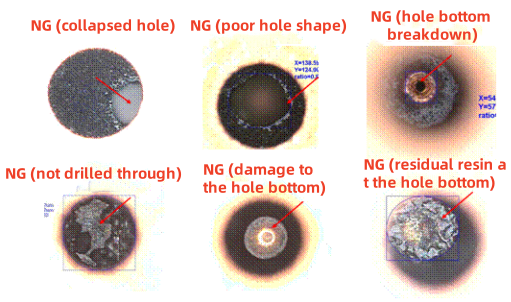

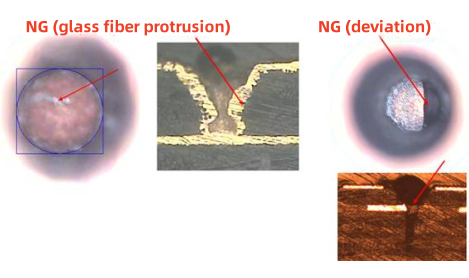

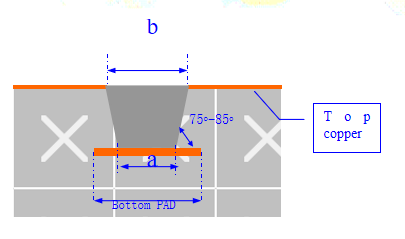

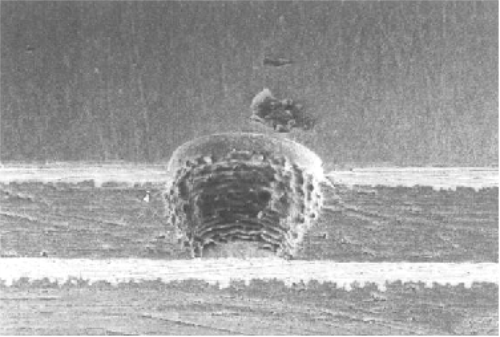

● شکل سوراخ پس از سوراخکاری لیزری باید خوش‌قیافه باشد: پایین/بالای سوراخ ≥0.5

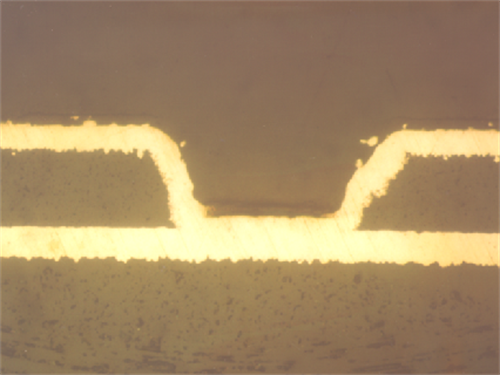

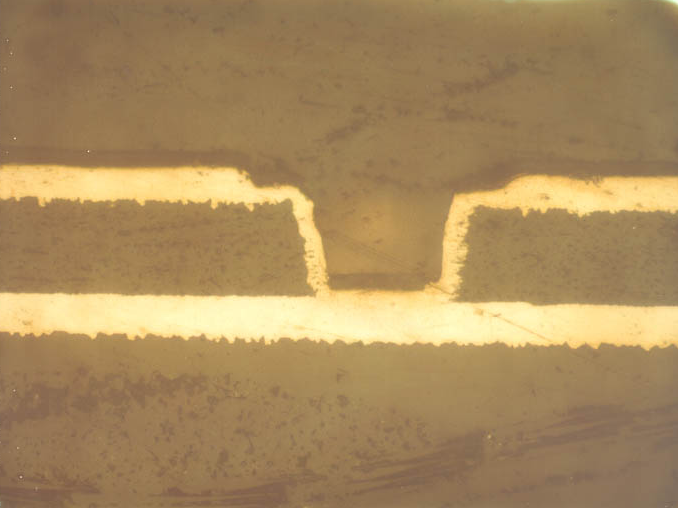

● ضخامت مس سوراخ ≥15um

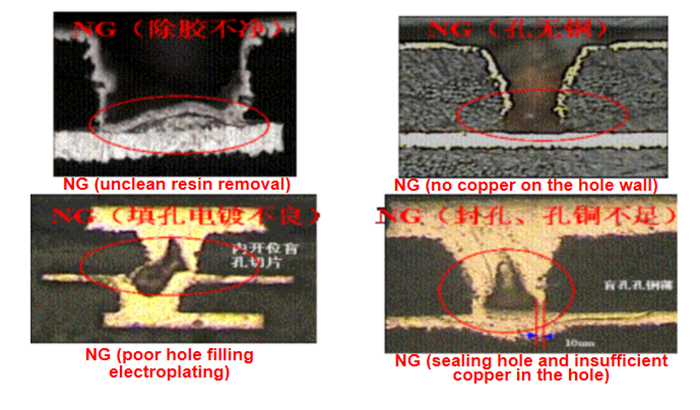

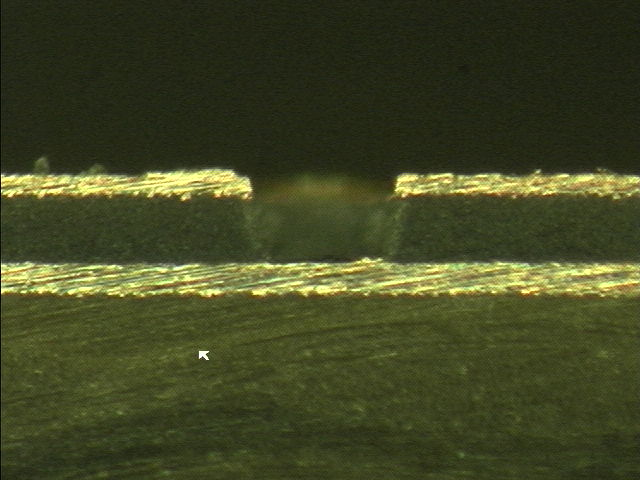

● هیچ رزین باقیمانده‌ای در ته سوراخ مجاز نیست

● فرورفتگی رزین در دهانه سوراخ روش باز شدن پنجره ≤10um

استانداردهای کلیدی کیفیت HDI

استانداردهای کلیدی کیفیت HDI
