8-слойная высокопроизводительная печатная плата с FR-4 и TG170 | Металлические кромки и отверстия для паяльной маски | Передовое схемотехническое решение
Подробная информация о продукте и его характеристики

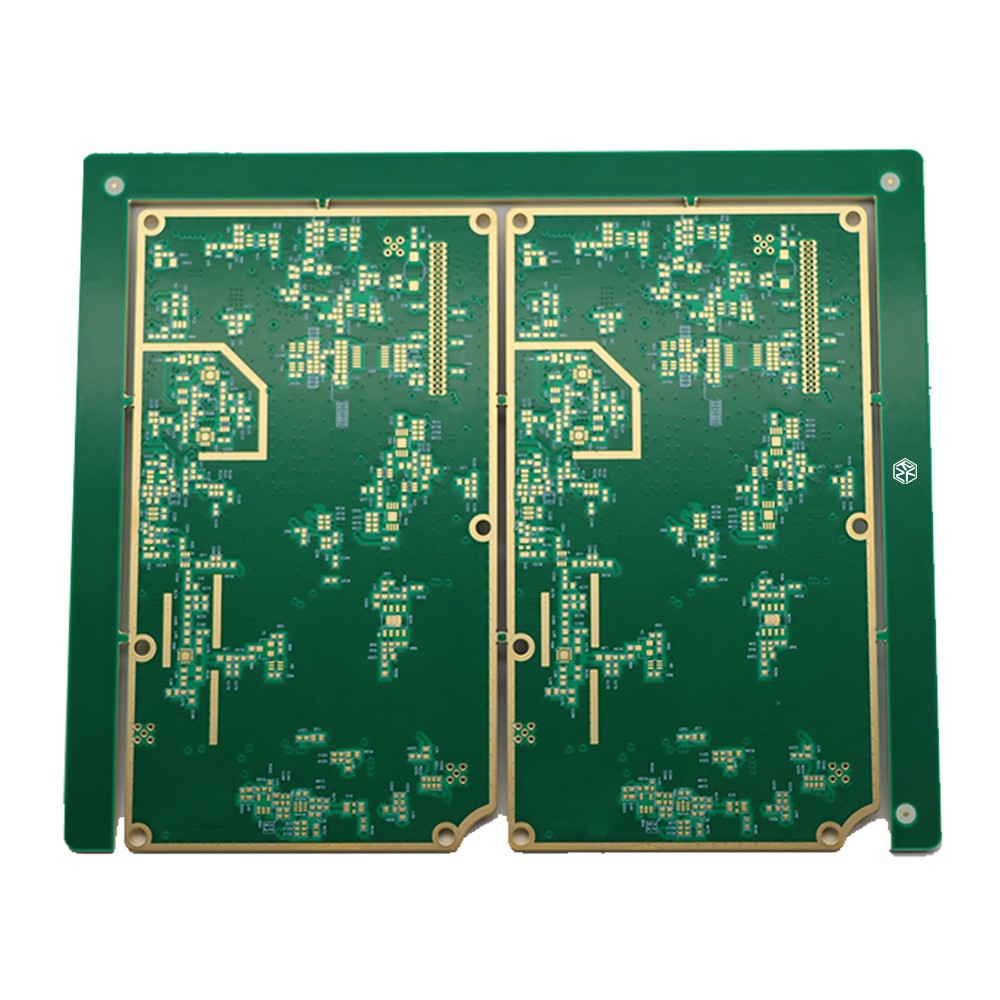

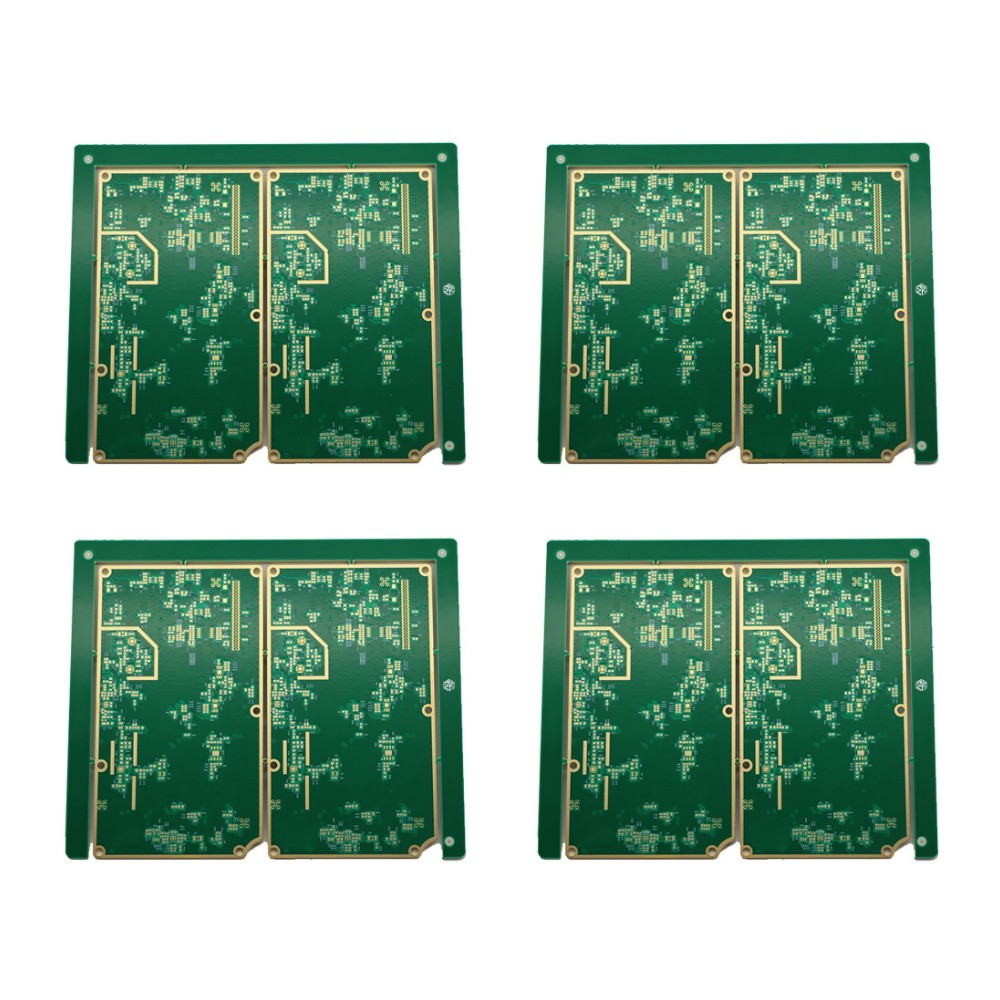

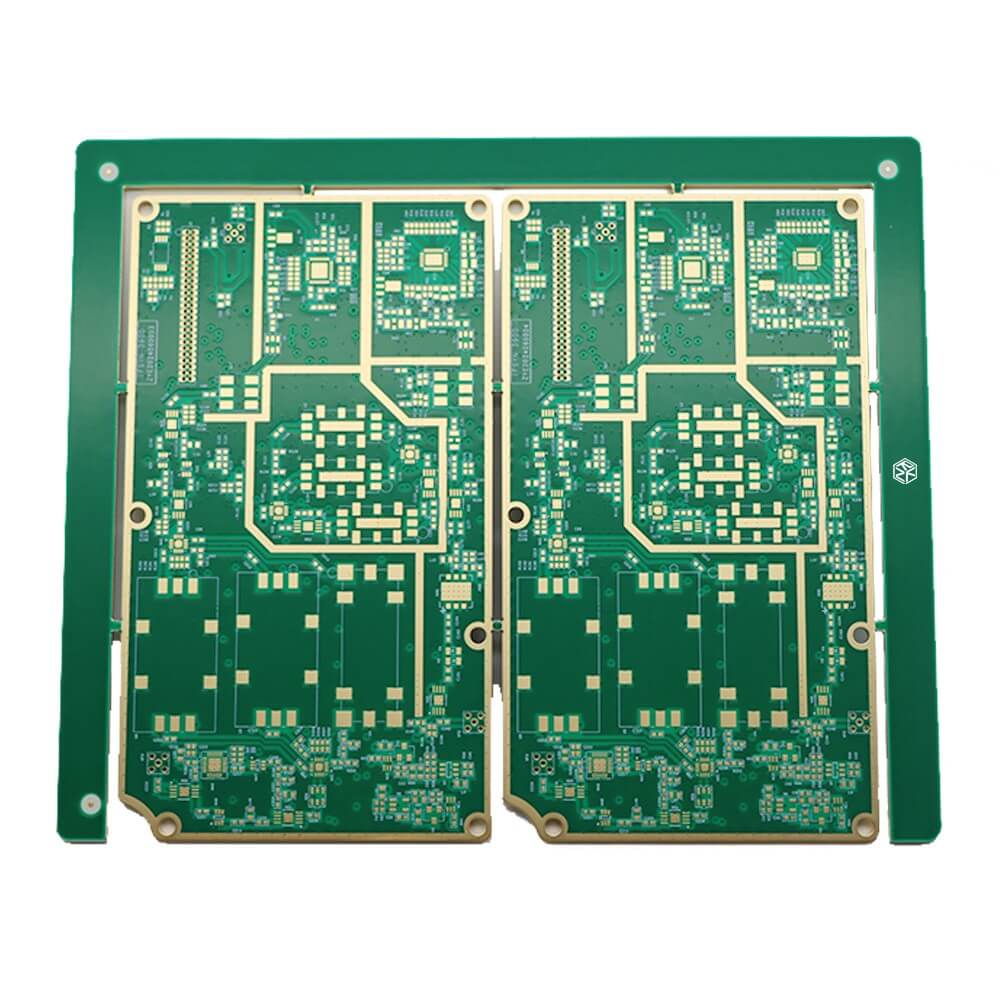

Наша 8-слойная печатная плата с металлизированными краями и отверстиями для заглушек, покрытыми паяльной маской, выделяется своим исключительным дизайном и передовыми функциями.
Технические характеристики изделия
Тип: Высокопроизводительная печатная плата | Печатная плата с металлическим краем | Печатная плата с регулируемым импедансом
Материал: FR - 4, TG170
Количество слоев: 8 л
Толщина платы: 2,0 мм
Размер одного изделия: 173*142 мм/2 шт.
Отделка поверхности: ENIG
Внутренняя толщина медного слоя: 35 мкм
Толщина внешнего слоя меди: 35 мкм
Цвет защитной маски для пайки: зеленый (GTS, GBS)
Цвет шелкографии: белый (GTO, GBO)
Обработка методом сквозной обработки: Отверстия в заглушках паяльной маски.
Плотность механически просверленных отверстий: 11 Вт/м²
Минимальный размер переходного отверстия: 0,2 мм
Минимальная ширина строки/интервал: 8/8 мил.
Апертура: 10 мил
Количество напечатанных экземпляров: 1 раз
Количество бурений: 1 раз
PN: B0800851B

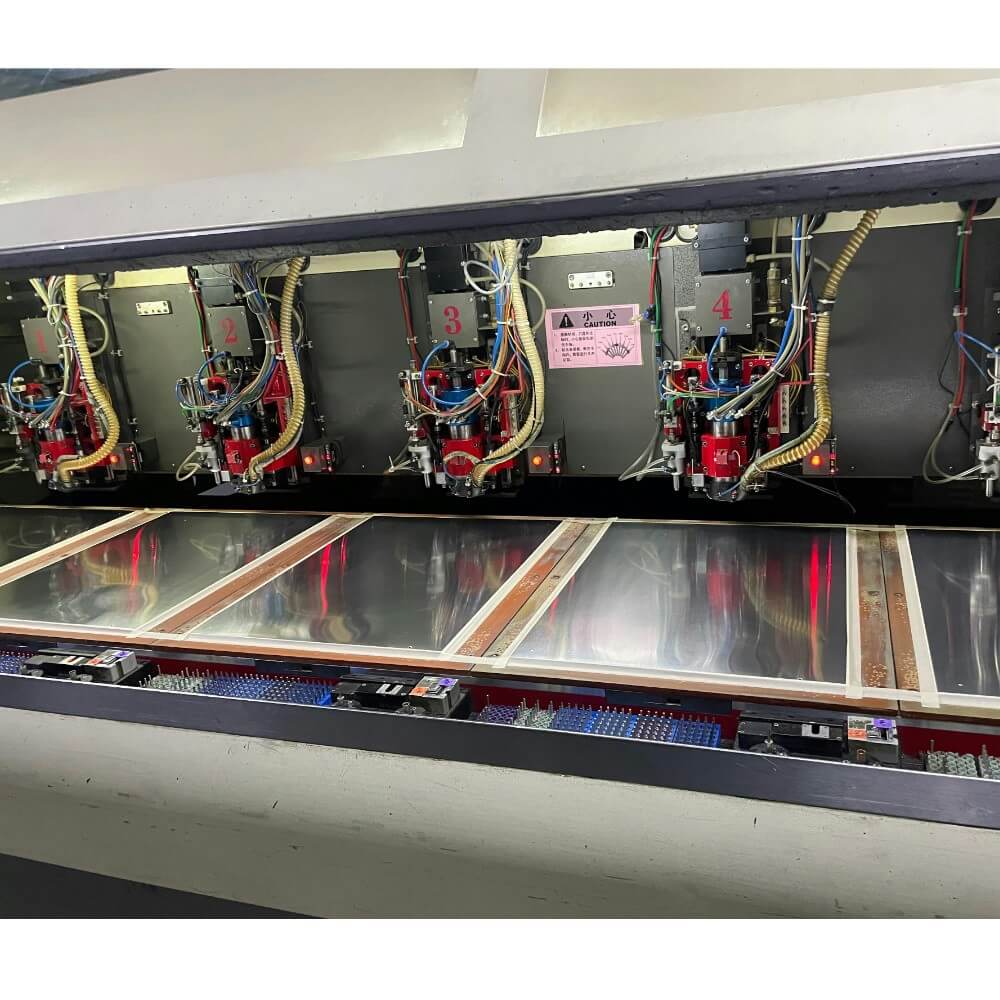

Основные производственные тенденции: ключевые технологии в производстве печатных плат.
В условиях высокой конкуренции в отрасли производства печатных плат наши 8-слойные платы представляют собой вершину наших технологических инноваций. Как ведущий производитель печатных плат, мы сочетаем преимущества высококачественных материалов, таких как FR-4 и TG170, с передовыми технологиями обработки для достижения превосходных характеристик печатных плат.
Основные производственные характеристики
Оптимальный выбор материалов: тщательно подобраны FR-4, известный своими превосходными электроизоляционными и механическими свойствами, и TG170, обладающий высокой термостойкостью и улучшенными диэлектрическими характеристиками. Такое сочетание позволяет получить печатную плату, способную выдерживать высокочастотные сигналы и сложные условия эксплуатации.
Улучшение металлической кромки: Металлическая кромка не только укрепляет механическую структуру печатной платы, но и обеспечивает эффективное электромагнитное экранирование. Эта технология имеет решающее значение для применений, где важна электромагнитная совместимость, обеспечивая стабильную передачу сигнала и снижая помехи.
Высококачественная обработка переходных отверстий: Тщательная обработка отверстий в паяльной маске имеет решающее значение для надежных соединений между внутренними слоями. Она повышает электропроводность между слоями, уменьшает утечку сигнала и улучшает общую производительность печатной платы в высокочастотных приложениях.
Точный контроль толщины меди: Благодаря внутренней и внешней толщине меди в 35 мкм, наши печатные платы разработаны для оптимизации электрических характеристик и возможностей по передаче мощности. Точный контроль толщины меди во всех слоях обеспечивает стабильные электрические характеристики и эффективное распределение мощности.
Конструкция с высокой плотностью проводников: достижение минимальной ширины/расстояния между линиями 8/8 мил демонстрирует наши передовые производственные возможности. Такая конструкция с высокой плотностью проводников позволяет разместить на плате больше компонентов, повышая ее функциональность при минимизации занимаемой площади, что крайне важно для современных компактных электронных устройств.
Как вы принимаете решение о целесообразности использования процесса пайки с образованием отверстий в защитной маске на этапе проектирования печатной платы, исходя из различных сценариев применения и требований?
На этапе проектирования печатной платы решение о целесообразности использования процесса пайки с образованием отверстий в защитной маске должно быть всесторонне рассмотрено с учетом различных сценариев применения и требований. Ниже представлен подробный анализ:
Судя по требованиям к электрическим характеристикам
●Сценарии применения с высокой частотой и скоростью
●Критерии отбора: В высокочастотных и высокоскоростных схемах, таких как базовые станции связи 5G и высокоскоростные серверы, целостность сигнала имеет первостепенное значение. Если переходные отверстия не заглушены, припой, проникающий в них, может изменить импедансные характеристики, что приведет к увеличению отражения и затухания сигнала. Использование процесса заглушения отверстий с помощью паяльной маски позволяет обеспечить стабильность импеданса переходных отверстий, снизить помехи сигнала и гарантировать стабильную передачу высокочастотных сигналов.
● Пример: При проектировании печатных плат для миллиметрового диапазона частот 5G сигнал имеет высокую частоту и короткую длину волны, и очень чувствителен к изменениям импеданса. Технология пайки с использованием защитной маски для заделки отверстий позволяет эффективно предотвратить искажение сигнала, вызванное припоем в переходных отверстиях.
Сценарии применения силовых цепей
● Критерии отбора: Для силовых цепей, особенно тех, которые питаются сильным током, переходные отверстия должны обладать хорошей электропроводностью и теплоотводом. Если переходные отверстия заполнены припоем, это может увеличить их сопротивление, повлиять на эффективность передачи тока и даже привести к чрезмерному нагреву. В этом случае, если требования к теплоотводу и пропускной способности переходных отверстий высоки, процесс заделки отверстий паяльной маской может быть неприемлемым. Однако, если необходимо предотвратить короткие замыкания между силовыми слоями, соответствующие заделки отверстий паяной маской могут играть изолирующую роль.
● Пример: В печатной плате системы управления батареей электромобиля переходные отверстия линий питания с высоким током могут быть ориентированы на рассеивание тепла и иметь низкое сопротивление, в то время как в переходных отверстиях некоторых линий управления с низким током могут использоваться заглушки из паяльной маски для предотвращения коротких замыканий.
Судя по требованиям к процессу сборки
Процесс поверхностного монтажа (SMT)
● Критерии отбора: В течение Сборка SMTВ процессе пайки, если переходные отверстия расположены близко к компонентам поверхностного монтажа, отказ от процесса пайки с использованием защитной маски может привести к затеканию припоя в переходные отверстия, что вызовет дефекты пайки, такие как некачественная и недостаточная пайка, что повлияет на качество и надежность компонентов. Поэтому, когда на печатной плате много компонентов поверхностного монтажа и расстояние между переходными отверстиями и компонентами невелико, обычно требуется пайка с использованием защитной маски.
● Пример: В проектировании печатных плат для материнских плат мобильных телефонов широко используется процесс поверхностного монтажа (SMT). Компоненты располагаются компактно, а переходные отверстия — плотно. Для обеспечения качества пайки компонентов поверхностного монтажа большинство переходных отверстий необходимо заделать паяльной маской.
Процесс волновой пайки
● Критерии отбора: При волновой пайке расплавленный припой протекает через переходные отверстия. Если переходные отверстия не заглушены, на обратной стороне печатной платы могут возникнуть проблемы, такие как образование шариков припоя и короткие замыкания. Для печатных плат, использующих волновую пайку, особенно при наличии компонентов с выводами, процесс заглушения отверстий паяльной маской позволяет эффективно избежать этих проблем и улучшить качество пайки.
● Пример: В некоторых традиционных бытовых электронных устройствах, таких как материнские платы телевизоров, некоторые компоненты припаиваются методом волновой пайки. Закрытие переходных отверстий рядом с компонентами, проходящими через отверстия, паяльной маской может предотвратить короткие замыкания во время пайки.
Судя по требованиям к надежности и стабильности изделия
Сценарии применения в суровых условиях
● Критерии отбора: Электронные изделия, работающие в суровых условиях, таких как высокие температуры, высокая влажность и сильная вибрация, например, аэрокосмическое оборудование и промышленное контрольно-измерительное оборудование, предъявляют чрезвычайно высокие требования к надежности печатных плат. Технология пайки с использованием защитной маски предотвращает попадание влаги, пыли и т.д. в переходные отверстия, избегая окисления и коррозии медного слоя внутри них, тем самым повышая долговременную стабильность и надежность печатной платы.
● Пример: Печатные платы в аэрокосмической отрасли должны стабильно работать в сложных космических условиях в течение длительного времени. Процесс герметизации отверстий с помощью паяльной маски позволяет эффективно защитить переходные отверстия и снизить риск отказов, вызванных факторами окружающей среды.
Высоконадежные изделия
● Критерии отбора: Для изделий с чрезвычайно высокими требованиями к надежности, таких как медицинские приборы и автомобильная электроника, даже при использовании в обычных условиях необходимо обеспечить стабильность печатной платы. Технология пайки с использованием защитной маски для заделки отверстий позволяет снизить вероятность отказов переходных отверстий и повысить общую надежность изделия.
● Пример: Для печатных плат медицинских устройств, таких как кардиостимуляторы, для обеспечения безопасной и надежной работы устройства необходимо выбрать процесс пайки с использованием защитной маски для заделки отверстий в переходных отверстиях.
С учетом затрат и эффективности производства.
Факторы стоимости
● Критерии отбора: Технология нанесения паяльной маски на отверстия увеличивает себестоимость производства печатных плат, включая затраты на материалы и обработку. Если стоимость продукта важна, а требования к переходным отверстиям в конкретном применении не особенно строгие, можно провести всестороннюю оценку целесообразности внедрения технологии нанесения паяльной маски на отверстия. Например, в некоторых недорогих потребительских электронных устройствах использование паяльной маски на отверстия можно существенно сократить без ущерба для производительности и надежности.
факторы эффективности производства
● Критерии отбора: Процесс нанесения припоя на детали увеличивает производственные процессы и время, снижая эффективность производства. Для продукции, выпускаемой в больших масштабах и имеющей жесткие сроки поставки, необходимо взвесить влияние процесса нанесения припоя на детали на эффективность производства. Если требования к продукту могут быть удовлетворены путем оптимизации конструкции или использования других альтернативных решений, то применение процесса нанесения припоя на детали может быть нецелесообразным.
Каковы последствия наличия отверстий в защитной маске для припоя на... проектирование проводки печатной платыКакие факторы необходимо учитывать в процессе проектирования?
Процесс нанесения защитной маски на отверстия может оказывать различное влияние на конструкцию разводки печатной платы, и в процессе проектирования необходимо всесторонне учитывать множество факторов.
● Влияние на проектирование проводки печатной платы
●Увеличение сложности проводки: Процесс установки переходных отверстий с помощью паяльной маски требует точной обработки паяльной маской в местах расположения переходных отверстий, что усложняет планирование переходных отверстий в схеме разводки. Положения переходных отверстий необходимо точно рассчитать, чтобы обеспечить бесперебойное выполнение процесса установки переходных отверстий и избежать помех между установленными отверстиями и окружающими дорожками, контактными площадками и т. д. Например, в схемах разводки печатных плат высокой плотности имеется большое количество переходных отверстий с малым расстоянием между ними. Операция установки может быть затруднена из-за ограниченного пространства, поэтому разводку необходимо корректировать, чтобы оставить достаточно места для переходных отверстий, что увеличивает сложность и комплексность процесса разводки.
●Влияние на правила компоновки: Для обеспечения качества монтажных отверстий в паяльной маске необходимо изменить правила компоновки переходных отверстий. Как правило, расстояние между переходными отверстиями необходимо соответствующим образом увеличить для облегчения операции монтажа и последующего контроля. Например, при использовании процесса монтажа отверстий в паяльной маске для переходных отверстий со стандартным расстоянием между ними, может потребоваться увеличение этого расстояния, что может потребовать корректировки изначально компактной схемы проводки и повлиять на рациональность и компактность всей компоновки.
●Изменение планирования траекторий передачи сигнала: При проектировании печатных плат для высокоскоростной передачи сигналов процесс герметизации отверстий в паяльной маске может изменять характеристики передачи сигнала. После герметизации отверстий изменяются такие параметры, как их эквивалентная индуктивность и емкость, что, в свою очередь, влияет на задержку и потери при передаче сигнала. Поэтому при проектировании разводки необходимо перепланировать пути передачи сигнала, чтобы избежать негативного влияния герметизированных отверстий на сигналы и обеспечить целостность сигнала. Например, для критически важных высокоскоростных дифференциальных сигналов может потребоваться избегать мест расположения герметизированных отверстий и выбирать другие пути для разводки.
●Факторы, которые следует учитывать при проектировании
●Требования к электрическим характеристикам: В зависимости от сценария применения печатной платы, если требуются высокие электрические характеристики, например, в высокочастотных схемах, необходимо тщательно учитывать влияние процесса создания отверстий в паяльной маске на передачу сигнала. Следует выбирать соответствующие материалы и процессы создания отверстий, чтобы обеспечить согласование импеданса переходных отверстий и уменьшить отражение сигнала и помехи. Для силовых цепей необходимо обеспечить, чтобы отверстия не влияли на пропускную способность по току и теплоотвод переходных отверстий, а также избегать увеличения сопротивления переходных отверстий из-за их наличия, что может повлиять на стабильность источника питания.
● Требования к процессу сборки: Если печатная плата выполнена по технологии поверхностного монтажа (SMT), и переходные отверстия расположены близко к компонентам поверхностного монтажа, то на этапе проектирования необходимо обеспечить эффективное закрытие отверстий паяльной маски припоем, предотвращая попадание припоя в эти отверстия и избегая дефектов пайки, таких как некачественная и недостаточная пайка. При волновой пайке необходимо учитывать влияние отверстий на поток припоя, чтобы предотвратить образование шариков припоя и коротких замыканий на обратной стороне печатной платы. Например, при проектировании печатной платы с большим количеством компонентов сквозного монтажа необходимо обеспечить надежное закрытие переходных отверстий вблизи этих компонентов, чтобы избежать некачественной пайки при волновой пайке.
Как проверить качество отверстий в защитной маске для пайки? Каковы отраслевые стандарты и методы контроля?
Контроль качества отверстий в защитной маске является важнейшим звеном в обеспечении производительности и надежности печатных плат. Ниже представлен обзор таких аспектов, как отраслевые стандарты, контроль внешнего вида, проверка отверстий и стенок, а также проверка электрических характеристик:
1. Отраслевые стандарты
● Стандарты МПК: Институт печатных плат (IPC, ныне известный как Ассоциация, объединяющая электронную промышленность) разработал ряд стандартов для производства и контроля печатных плат. Что касается отверстий под паяльную маску, такие стандарты, как IPC-A-600 «Приемлемость печатных плат», четко определяют требования к заполнению и стандартам внешнего вида отверстий под паяльную маску. Например, в идеале отверстия должны быть полностью заполнены, без видимых пустот или пузырьков. Поверхность должна быть плоской, заподлицо с окружающим слоем паяльной маски или слегка утопленной в него, а степень утопления не должна превышать установленный диапазон.
● Другие стандарты: Некоторые предприятия и страны также разрабатывают соответствующие стандарты, исходя из собственных требований. Например, крупные предприятия, такие как Huawei, дополнительно уточняют и ужесточают стандарты на основе стандартов IPC в соответствии с потребностями своей продукции. Они выдвигают более высокие требования к степени заполнения отверстий для припоя, допускам на диаметр отверстий и т. д. Хотя директива ЕС RoHS в основном сосредоточена на ограничении использования опасных веществ, она косвенно влияет на выбор материалов для отверстий в паяльной маске при производстве печатных плат, обеспечивая их соответствие требованиям охраны окружающей среды и, таким образом, гарантируя качество отверстий.
2. Методы контроля
● Внешний осмотр: Это наиболее распространенный и интуитивно понятный метод. Визуально или с помощью таких инструментов, как увеличительные стекла и микроскопы, проверяют, ровная ли и гладкая поверхность отверстия для свечи зажигания, и нет ли на ней дефектов, таких как отверстия, трещины и пузырьки. Неровная поверхность отверстия для свечи зажигания может повлиять на последующую пайку и установку компонентов. Наличие пузырьков может привести к нестабильности отверстий для свечей зажигания, вызывая проблемы при последующем использовании.
● Осмотр апертуры и стенок отверстий: Используйте измерительный прибор для определения диаметра отверстия, чтобы убедиться, что оно соответствует проектным требованиям. Слишком большой или слишком маленький диаметр может повлиять на электрические и механические свойства печатной платы. Одновременно с этим, с помощью микроскопа осмотрите стенки отверстия, чтобы проверить, насколько плотно соединение между отверстием и стенкой, и нет ли таких явлений, как расслоение и отслоение. Если соединение недостаточно плотное, это может привести к нарушению передачи сигнала или проблемам с коротким замыканием.
● Проверка электротехнических характеристик: Для проверки электрических характеристик разъемов используются такие методы, как тестирование с помощью летающего щупа и внутрисхемное тестирование (ICT). Тестирование с помощью летающего щупа позволяет проверить, является ли электрическое соединение между разъемом и окружающими дорожками нормальным, а также выявить обрыв или короткое замыкание. Внутрисхемное тестирование (ICT) позволяет провести комплексные электрические тесты многочисленных узлов схемы на печатной плате, чтобы определить, соответствуют ли электрические характеристики разъемов стандартам всей схемной системы. Наличие электрических проблем с разъемами напрямую повлияет на нормальную работу электронных компонентов на печатной плате.
● Контроль поперечного сечения: Изготовьте поперечные сечения печатной платы и изучите внутреннюю структуру отверстий для штепсельных вибраций, например, распределение заполняющих материалов и наличие пустот, с помощью металлургического микроскопа или электронного микроскопа. Исследование поперечных сечений позволяет получить подробную информацию о внутренней структуре отверстий и является важной основой для оценки их качества. Однако этот метод является разрушающим и дорогостоящим, и обычно используется для выборочных проверок или углубленных исследований при наличии сомнений в качестве.
● Рентгеновский осмотр: Использование рентгеновских лучей для проникновения в печатную плату и наблюдения за состоянием заполнения внутри отверстий для штепсельных компонентов с помощью визуализации. Этот метод позволяет четко определить наличие незаполненных участков, пустот и других дефектов внутри отверстий для штепсельных компонентов, не повреждая печатную плату. Он также обладает высокой скоростью обнаружения и эффективностью, что делает его подходящим для оперативного контроля в крупномасштабном производстве.
Универсальные области применения наших высокопроизводительных печатных плат
Наши 8-слойные высокопроизводительные печатные платы разработаны для удовлетворения потребностей различных отраслей промышленности, требующих надежных и современных печатных плат. Благодаря использованию высококачественных материалов, таких как FR-4 и TG170, точному контролю импеданса и металлическому усилению кромок, эти печатные платы обеспечивают стабильную передачу сигнала и долговечность в сложных условиях. Ниже перечислены некоторые ключевые области применения:
1. Коммуникационная инфраструктура 5G и 6G
Непрерывное развитие 5G и разработка технологий 6G требуют высокопроизводительных печатных плат с превосходными возможностями обработки сигналов. Наши 8-слойные печатные платы с точным контролем импеданса и высокой плотностью проводки идеально подходят для:
Базовые станции 5G и 6G
Модули высокоскоростной передачи данных
Усовершенствованные модули радиочастотного интерфейса
Металлическая кромка обеспечивает дополнительную электромагнитную защиту, гарантируя стабильную передачу сигнала в сложных условиях связи.
2. Электроника для аэрокосмической и оборонной промышленности
Надежность и высокая производительность имеют решающее значение в аэрокосмической и оборонной отраслях. Наши печатные платы широко используются в:
спутниковые системы связи
Военные авионика и навигационные системы
Передовые радиолокационные системы и системы радиоэлектронной борьбы
Сочетание материалов FR-4 и TG170, а также технология обработки металлических кромок обеспечивают устойчивость к экстремальным температурам, вибрациям и электромагнитным помехам, сохраняя при этом превосходную целостность сигнала.
3. Автомобильная электроника
В связи с быстрым развитием автомобильной электроники, особенно в области электромобилей и систем автономного вождения, высокопроизводительные печатные платы пользуются большим спросом. Наши 8-слойные печатные платы используются в:
Системы управления батареями (BMS)
автомобильные информационно-развлекательные системы
Усовершенствованные системы помощи водителю (ADAS)
Металлическая кромка повышает прочность и электромагнитную защиту, обеспечивая безопасную и надежную работу в автомобильной среде.
4. Медицинские и медицинские изделия
Для обеспечения точной диагностики и лечения в медицинской электронике требуются высоконадежные печатные платы. Наши 8-слойные печатные платы используются в:
МРТ и КТ-сканеры
системы мониторинга пациентов
Медицинское оборудование для визуализации и диагностики
Точное управление импедансом и конструкция межсоединений высокой плотности обеспечивают стабильную передачу сигнала в критически важных медицинских приложениях.
5. Промышленная автоматизация и робототехника
С развитием Индустрии 4.0 высокопроизводительные печатные платы становятся необходимыми для автоматизированных систем. Наши печатные платы широко используются в:
Программируемые логические контроллеры (ПЛК)
Промышленные датчики и исполнительные механизмы
Системы управления роботами
Благодаря своей прочности, высокой плотности проводки и усилению металлическими кромками, они идеально подходят для суровых промышленных условий.
6. Серверы для высокопроизводительных вычислений и искусственного интеллекта
Для центров обработки данных и серверов искусственного интеллекта требуются печатные платы, способные выдерживать высокоскоростную передачу сигналов и обеспечивать эффективное теплоотведение. Наши 8-слойные печатные платы поддерживают:
Материнские платы для высокопроизводительных вычислений (HPC)
Аппаратное обеспечение сервера ИИ
Инфраструктура облачных вычислений
Точное регулирование импеданса обеспечивает оптимальную целостность сигнала для обработки высокочастотных данных.
7. Системы возобновляемой энергии
Современные решения в области возобновляемой энергетики основаны на надежных электронных системах. Наши печатные платы используются в:
Солнечные инверторы
системы управления ветротурбинами
системы хранения энергии
Сочетание термической стабильности и высоких электрических характеристик обеспечивает эффективное преобразование энергии.
Наши 8-слойные высокопроизводительные печатные платы, изготовленные из материалов FR-4 и TG170, с металлическим усилением кромок и точным контролем импеданса, широко используются в отраслях, требующих надежности, долговечности и высокоскоростной обработки сигналов. Будь то телекоммуникации, аэрокосмическая промышленность, автомобилестроение, медицина или промышленное производство, наши печатные платы обеспечивают прочную основу для передовых технологий.
