Tegund PCB efnis

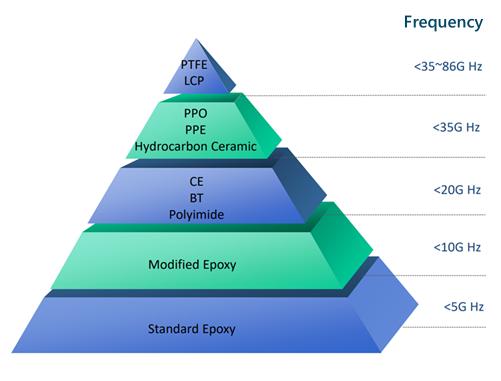

| Hraði og tíðni Dk/Df efnisflokkur | ||
| Grunnur | Dk(1MHz) | Df(1MHz) |
| PTFE | 2 | 0,0004 |
| Kolvetniskeramik | 2,2-2,6 | 0,001-0,005 |
| Persónuhlífar | 2,5 | 0,001 |
| PPO | 2,45 | 0,0007 |
| ÞETTA | 2,7-3,0 | 0,003-0,005 |
| BT | 2,8-3,5 | 0,0015-0,003 |
| Pólýímíð | 3.2 | 0,004 |
| Epoxy | 3.6 | 0,025 |
| Efnisgerð PCB | |||||
| Rogers | RO4350B, RO4450F, RO 4000serials、R04003C、92ML、RO3010RT6010LM、RO3003、RO4360G2、RT6002、RO3006、R04835TRO4350B、RO3035、Duroid® 5880、ULTRALAM2000160021RO3003、RO3730、RO3850、RO4534、RO4730、RO4360series、RT、D6010Im、TMM10 | Panasonic | Megtron2, M3, M4, M4 (R5725), M4S, M6 (röð), M7 (röð), R-5675, R-5770, R-57721R-5775, R-57771R-57781R-5625, R-5720, R-5725, R1761, R1762, R1766 R1755C, R1755V, R1755M, R-57751R5725, R1566, R1750C, R1752C, R1758C, R1757R1655V, R1566(W), R1577(E), R-1566, R1551, R1566, R1521, R1561, R1562, R1567, R1568, R1082, R1782, R1787, R-17811R1786, R5785, RF775, RF770, RF705, R-F705T, RO1200 | Taiflex | 05151052010525, 1025, 1035, 2FCCL (röð), 3FCCL (röð), BT (röð) |
| Eyja | 370HR, PCL-FR-370HR, PCL-FR-370 TurbO, PCL-HP-850, PCLFR-250HR, PCL-HP-870, 1S400, FR-254, Aut0-HR PCL-HP-850) PCL-FR-250HR, PCL-HP-870, 185HR, FR408HR, FR408, IS811, IS415, 1-SpeediGigaSync Stratus ML200+, FR406, FR406N, FR406BC, FR4021185HR, IS410, DSDE104i-3, IS620, 1S6801IS680AG-300, I-TERA MT, IS680-330, 1S680-345, Tachyon-100G | SYTECH | S1141, S0401 (140℃), S1000H, S1000HB (150℃), S1000-2, S1000-2B (170℃), S1600, S1145 (röð), S1125, S7542, S1150 (röð), S1170 (röð), S1190, S7439, S7135, S7136, S7038, S7045 (röð), S1150G (röð 170℃) S31101S3116, S75421S2600, S1165, S1155(K), S1130, SF302, S305, SAR15, SAR20, SH260, ST210G, S1140(röð), S7335, S7338(170℃), S7040G(170℃), Synamic 6(N) | 3M | 9460, 9077, 9458, 468, 090, 779, 458 |
| ITEQ | IT158TC, IT150GS (150℃), IT-158TC/IT-158BS (150℃), IT-180ATC/IT-180ABS (175℃), IT180I/IT180IBS (170℃), IT140TC, IT180TC, IT170GRA1/IT-170GRA1BS (170℃), IT150DA/IT150DABS (180℃), IT200LKTC, IT958G (170℃), IT968/IT968BS (170℃). IT968TC, IT968SE, IT140GTC, IT150GTC, IT150GL1TC, IT150GSTC, FD131218NFB1, FS252035NFB1, IT-859GTA, IT170GRA1, IT150DA, IT-200LK/IT200LKBS (200°C), IT968 | TuC | TU-752、TU-768F、TU-768/ TU-768P(180℃)TU-788、TU-668(röð),、TU-862(röð),、TU862 HF/TU86P HF(170 ℃), TU-862 (röð), TU-862S, TU-863+ (170 ℃), TU-742HF, TU-742MV, TU-747P HF (150 ℃), TU747LK (150 ℃), TU-865, TU-868, TU-815, TU722, TU-662/ TU-66P(150℃), TU-668/TU-668P(150℃), TTU721, TU622-5, TU622-LE, TU-872SLK (190℃) TU-872SLKSP (190℃), TU933, TU933/TU933+ (200℃), TU930, TU832, TU883 (röð), TU803, TU865 | Laird | T-lamb HTD04, HTD06, 1KA 04, 1KA 06, 1KA 08, HTD03, LLD, ASTM6061 |
| Taconic | RF-35 (röð), TLY-5, TLY-5A, TLY (röð), TLP-5, TLX- (röð), TLF35, TLC-32, TRF-43, TLX (röð), RF30 (röð)), RF60A, TLF-34, TSM-DS3, TLC-30, RF-35, RF-35A2, TLC-35, RF-60A, RF-60TCCER-10, EZI0 | Dupont | AP7163E, AP7164E, AP8515R, AP9111R, AP9212R, AP7156EAP7125E, AP8525, AP9121R, AP9222R, AP8535R, AP9131R, AP9232R, AP8545R, AP9141R, AP9242R, AP8555R, AP9151R, AP9252R, AP8565R, AP9161R, AP9262R, FR (röð) | Bergquist | MP-06503, HT-7006, HT-04503, HT-09009, CML-11006, HPL -03015 |
| Arlon | 33N135N185N、AD250、TC350、CLTE-AT、25FR、AD270、AD300、AD300C、AD320、AD350、AD350A、25N、AD250、AD)(A)(A)(A)(A)(25)(A) DiClad527 , DiClad880 , CLTE-XT , CLTE-AT , CLTE !TC600 , AD600 , AD1000 | Ventec | VT-47(röð), VT-481(röð), VT42(röð), VT-47RD, VT-5751VT-585, VT-47TC, VT-47PP, VT-41, VT-41RD, VT-45, VT-441, VT-447, VT-447, B,T röð VT-901 | Kingboard | KB6160, KB6164, KB6165, KB6167, KB6165F, KB6150, KB5150, KB6060, KB6064 HF-140PP, KB-6160C, KB1150, KB7150 |
| spyrja | NP-140TL/NP-140B (135°C) NP-140OR/NP-140B (135°C) NP-150 TL/NP-150B (150℃), NPG-TL/NPG-B (150℃), NPG-150N (150℃) NP-170R (TL, SR, STL, NP, 170°C), NPG171 (170°C), 175FR (FTL, FMTL, 170°C), NP-180TL/NP-180B (175°C), NY2150, NY2170, NA6200, NY2140, NY1140 | Nelco | N4100 (röð), N4000 (röð) 1, N4103 (röð), N4203 (röð), N4105 (röð), N4805 (röð), N7000 (röð), N9000 (röð), N4350, N4380, NP-140 (röð), NY9217, NH9300, NX9300, N9350-13RF, N9320-13RF, MW4000, MW3000, MW2000, MW1000, N4000-13, EP, SIN4800-20, SI | Chin-Shi | CS-AL-88 (röð), CS-AL-89 (röð), AD2 (2W), AD3 (3W), AD5 (5W), AD8 (8W), M9 (9W) |
| ÞunnFlex | A-2010RD (röð), A-1010RD (röð), G-1010RD (röð), X-1005RS (röð), G6-0610ED, 1,1010RS (röð), P-1005ED, J-1010RS (röð), K-1010RS (röð), T-1010RS (röð), TinFex-KB (límplata), TinFlex-N (límplata), ThinFlex-R (límplata), ThinFlex-U (límplata), ThinFlexKC (límplata), FhinFlex-l (þekjulagsröð), FhinFlex-M (Q, V, KA) | Rafsegulfræðilegur mælikvarði | EM-220, EM-22B (135℃), EM285, EM285B (150℃), EM370 (150℃), EM280, EM28B (170℃), EM825 (röð), EM828G/EM828BG (170℃), MEG4/R5620 (170℃), MEGM/R5630 (170℃), EM-827, EM-827B (170℃), MEG6/R5670 (170℃), EM888, EM888B (190℃), MEG7/R5680 (200℃), EM526 (220℃), EM528 (220℃), EM891, EM220, EM37, EM320, EM310, EM-355(D) | Styrkingarefni | stálplata, blaðfjöður, FR4, límbakgrunnur |
| Flokkun | Tegund undirlags | Flokkur (afhendingarsvæði algengra undirlags | Notkunarsvið undirlagsins |
| Venjuleg undirlag | Venjulegt TG FR4: | S1141, TU-662, KB-6160, IT-158 (miðlægur TG), VT-42, VT-42S, NP-155F (TG155) | Ísskápur, drykkjarskammtari, loftkæling, rafmagnsvifta, loftræstikerfi, heitt og kalt loft, loft rakatæki |
| Venjuleg undirlag | Hár TG FR4: | S1000-2, S1000-2M, IT180A, TU-768, NP-175F, 370HR | þvottavél, þurrkari, rafmagnsstraujárn, ryksuga, gólfbónunarvél |
| Venjuleg undirlag | Hátt TG, halógenfrítt: | S1170G, KB-6167G, NPG-170D, IT170G | Rafhitað teppi, rafhitað sæng, rafhitað galli, lofthitari, rafmagnsrakvél, hárþurrka, hársléttutæki, ómskoðunarhreinsir fyrir andlit, rafmagnsnuddari, neikvæð jónaframleiðandi fyrir loft |
| Venjuleg undirlag | Mið-TG, halógenfrítt: | S1150G, KB-6165G, NPG-150, IT150GSTC | Sjónvarp, útvarp, upptökutæki, myndbandstæki, myndavél, samsett hljóðkerfi, flugeldaviðvörun, rafmagnsbjalla |
| Venjuleg undirlag | Halógenfrítt, hár CTI: | S1151G (CTI≥600V) | vélaiðnaður, framleiðsluiðnaður rafeindabúnaðar, bílaiðnaður, skipasmíðaiðnaður |
| Venjuleg undirlag | Hátt CTI (CTI ≥600V): | S1600, KB-6160C | Tölva, jaðartæki, samskiptabúnaður, tæki og mælitæki, sjálfvirk skrifstofubúnaður |
| Venjuleg undirlag | Hátt TG (TG> 250 ℃) | SH260 (TG 250°, dk4,12-4,22) VT901 (TG 250°, DK3,9-4,2, halógenfrítt) | Loft- og geimferðaiðnaður, neðanjarðarboranir, langtímahiti og -hækkun, öldrun plötur o.s.frv. |
| Venjuleg undirlag | Lágt CTI | SI10U(S), SI643HU, HL832NX, DS-7049HGB | flís, umbúðaundirlag |
| Venjuleg undirlag | Hátíðniplata fyllt með keramikdufti: | Rogers4 serían eins og RO4003C, RO4350B, o.s.frv., Arlon25N, S7136, S7135, WL-CT350 | LNB fyrir gervihnattasjónvarp, örstrengjalína, aflmagnari |
| Venjuleg undirlag | PTFE hátíðniefni: | Rogers5 seríur, Taconic sería, Arlon sería, Taizhou Wangling F4B sería | hátíðni örbylgjuofn, útvarpsbylgjur |
| Venjuleg undirlag | PP fyrir hátíðni undirlag: | RO4450F, RO4450T, RO3010, RO3003, RO3006, Synamic6, FSD206PP | útvarpssamskipti, útsendingar, sjónvarp, ratsjár, leiðsögukerfi, rafrænar mótvægisaðgerðir, fjarkönnun, útvarpsstjörnufræði |
| Háhraða sería | Staðlað tap ( | EM370D, Tu-862, S7038, S1165, Isola-FR408HR, Isola-FR406, EM370, EM828G IT170GRA NP175FM, TU662, IT158, FR-370HR, IT180, EM827, NP175FM, EM825 | 2G, vörur með háhraða gagnaflutningsmerkja, svo sem 5G og netþjónar |
| Háhraða sería | Miðlungs tap ( | FR408, TU-872LK, TU-872SLK, TU-872SLK SP, M4 (R5725), NPG-170D, EM-526, TU-863+, MEG4, N4000-13, Synamic4, EM-888, I-Speed (Isola), N4800-20SI (Nelco), IT-958G, IT170GA1TC, NPG1, NPG170D, Megtron4, IT200LK, IT958G | 3G háhraða netþjónar, net og fjarskiptaforrit |
| Háhraða sería | Lítið tap (≥20G Hz) | TU-883C, TU-883(T2), TU-883SP, IT-968G, EM-528, EM-528K, M6(R5775), Megtron6, M6(G), M6(N), EM-891, EM-891K, EM888K, I-Tera, RO4350, IT968(SE) NPG186, kappa 438, Meteorwave 1000, 2000, 3000 | 4G, 5G, fartölva, netþjónn, netbúnaður, jaðartæki, örgjörvi, rafeindabúnaður, bíllykill |
| Háhraða sería | Mjög lágt tap (≥20G Hz) | IT-988G、TU-933(T3)、TU-883A SP、TU-933+、M7(R5785)、M7(N)、IT-988G SE、EM-891K、EM-890、Tachyon-1000G AS-100G AS-100G AS-100G RO MT77、MEG7、Tu-933、Meteorwave4000(Nelco)、IT-988、Tachyon 100G(Isola)、Megtron7(N)、 | 5G, framleiðsla samskiptatækja, þráðlaus samskiptatækja, framleiðsla gervihnattasamskiptatækja, örgjörvi, örgjörvi |
| Háhraða sería | Mjög lágt tap (≥25G Hz) | ASTRA MT77/R-5515/HN30X/mmwave77/RO3003 | 5G, farsímabreiðband (eMBB), stórfelld IoT, sjálfkeyrandi akstur, internetkerfi, leiðsögukerfi, ljósleiðaraeining, ljósleiðarasamskiptavörur |
| Hátíðni snúningshringir | Hátíðni röð (DK: 2,2-2,25) | RT5880, RT5880LZ (dk2.0) TLY-5 (Taconic) SCGA-500 GF220 (SYST), F4BK225, F4BTMS220, FSD217, DiClad880, 5880 | Þráðlaus tenging, sendandi, duftskiptari, sameinari, sía, loftnet stöðvar, millímetrabylgjuratsjár |
| Hátíðni snúningshringir | Hátíðni röð (DK: 2,33) | TLY-3 (Taconic), RT5870, DiClad870, FSD233G | Ræmulínur og örræmulínur, gervihnattasamskipti, ratsjár fyrir bíla, bylgjusía, tengibúnaður, flugtækni, fasatengd loftnet, grunnstöð |
| Hátíðni snúningshringir | Hátíðni röð (DK: 2,45) | TLX-0 (Taconic), TLX-8 (Taconic), DiClad527, FSD245G | ratsjárkerfi, fasafylkingarloftnet, farsímakerfi, örbylgjuprófunarbúnaður, örbylgjusendingarbúnaður og RF íhlutir |
| Hátíðni snúningshringir | Hátíðni röð (DK: 2,5-2,55) | AD250 (Arlon), TLT-9 (Taconic), TLY-9 (Taconic), SCGA-500 GF255 (SYST), TLT-8 (Taconic), TLY-8 (Taconic), F4BM255, FSD255G, FSD825T, RO4725 | loftnet, grunnstöð, 5G |
| Hátíðni snúningshringir | Hátíðni röð (DK: 2,6-2,65) | TLT-7 (Taconic), TLY-7 (Taconic), TLT-6 (Taconic), TLY-6 (Taconic), SCGA-500 GF265 (SYST), F4BM265, F4BTMS265/AD265A/AD260A/FSD265G/FSD260G | Loftnet fyrir grunnstöðvar, gervihnattasamskipti, bylgjusía, tengibúnaður, lágsuðmagnari, aflmagnari, fasabundin loftnet, flug- og geimferðatækni |
| Hátíðni snúningshringir | Hátíðni röð (DK: 2,7-2,75) | AD270 (Arlon), TLC-27 (Taconic) | loftnet, RF, háhraða stafrænt rafrásarborð |
| Hátíðni snúningshringir | Hátíðni röð (DK: 2,92-2,94) | RO6002, CLTE (Arlon), F4BTM, S294, FSD300N | Loftnet, örbylgjuofn, útvarpsbylgjuofn, ratsjár, straumflutningsnet, fasanæmt loftnet, fasafylkingarloftnet, gervihnattasamskipti |
| Hátíðni snúningshringir | Hátíðni röð (DK: 2,95) | AD295 (Arlon), TLE-95 (Taconic) | örbylgjuofnútvarp, gervihnattaloftnetkerfi, óvirkir íhlutir |
| Hátíðni snúningshringir | Hátíðni röð (DK: 2,97-2,98) | AD300C PTFE keramik, FSD300NA, RF-30 | loftnet grunnstöðvar, aflmagnari |
| Hátíðni snúningshringir | Hátíðni sería (DK: 3.0) | SCGA GF300, AR-320, CLTE-AT(Arlon), TSM-30(Taconic), TLC-30(Taconic), F4BK300, ZYF300CA, RO4730G, RO3003C, RO373 0、RO3203(Rogers)R03003/RT6002/CLTE-AT/RO4730JXR/RO4730G3/RO4450C/RO2929/FR28/FSD300、FSD886T/RF-30A | fjarskiptagervihnöttur, bakborð, loftnet fyrir stöðvar, loftnet fyrir gervihnattasendingar, ratsjá fyrir bíla, skynjari, þráðlaus tenging, sendandi, aflgjafaskiptir, sameinari, sía |
| Hátíðni snúningshringir | Hátíðni röð (DK: 3,2-3,28) | AD320 (Arlon), AR-320 (Arlon), TLC-32 (Taconic), TMM-3 (Rogers), 25N (Arlon), SYSTLNB33, FSD320N | sendandi, móttakari, loftnet, símastöð fyrir burðarbylgjur |
| Hátíðni snúningshringir | Hátíðni röð (DK: 3,37-3,40) | 25FR(Arlon)、Ro4003C、WL-CT338、RO4533、N4103-13SI、N4103-13EPSI(Neclo)、25N | bílaiðnaður, flug, varnarmál, samskiptainnviðir, hálfleiðarar, háhraða gagnaflutningur |
| Hátíðni snúningshringir | Hátíðni röð (DK: 3,45-3,5) | RO4350B, RO4835, AR-350 (Arlon), RF-35 (Taconic), F4BK350, WL-CT350, S7136, S7135, IS680-345ISOLA, RO4350B, FL700LD (SYST), FX-2, MCL-LX-67 (MCL-LX-67), TC350 (ARLON), RF35A2, RF35 (TACONIC), R04003, FSD883, FSD350, FSD888 | LNB fyrir gervihnattasjónvarp, örstrengjalína, aflmagnari, sía, tengi, þráðlaus tenging, sendandi, aflskiptir, sameinari, loftnet fyrir grunnstöðvar |
| Hátíðni snúningshringir | Hátíðni röð (DK: 3,60-3,70) | AD360 (Arlon), IT150DA (ITEQ), M6 (R5775K), Panasonic, FR408HR (ISOLA), FL700 (SYST), N4103-13, N4103-13EP, Mercurywave 9350 (NECLO), EM828 (EMC), Multiclad (ARLON), SY7136, FSD360N | bílaiðnaður, varnarmál, samskiptainnviðir, hálfleiðarar, háhraða gögn, bakborð, aflmagnari, móttakari |
| Hátíðni snúningshringir | Hátíðni röð (DK: 3,77) | FR408 (EYJA) | bílaiðnaður, flug, varnarmál, samskiptainnviðir, hálfleiðarar, háhraða gögn, netbúnaður, mælitæki |
| Hátíðni snúningshringir | Hátíðni röð (DK: 3,8) | S7439 (EL230T) SYST, IT200LK (ITEQ), M4 (R5725) (Panasonic), TU-872/SLK (TUC) | netbúnaður, mælibúnaður, leið, netþjónn, skiptiborð, afkastamikil tölva, bakborð fyrir grunnstöð, dótturborð |
| Hátíðni snúningshringir | Hátíðni röð (DK: 3,9) | S7240 (SYST) | bakborð, netþjónn, leiðari |
| Hátíðni snúningshringir | Hátíðni röð (DK: 4,3) | EL190T (SYST) | internetleið, netþjónn, prófunarbúnaður fyrir hálfleiðara, undirlag um borð |
| Hátíðni snúningshringir | Hátíðni sería (DK: 4,5) | AR-450 (Arlon), TMM-4 (Rogers), FSD450 | ræmulína, örræmulína |
| Hátíðni snúningshringir | Hátíðni sería (DK: 6.0) | AR-600 (Arlon) og TMM-6 (Rogers) | Þráðlaus innviðir, aflmagnari, ratsjárkerfi, stafrænt háhraðakerfi, tvinnbíll, háspennuflutningar fyrir járnbrautir, leysigeislakerfi |
| Hátíðni snúningshringir | Hátíðni röð (DK: 6,15) | RO3006, RO6006, RO4360, Taconic RF-60A, R03006/AD600L, RO4360G2 TMM6, AD600L/TMM6, FSD615T | bylgjusía, tengi |
| Hátíðni snúningshringir | Hátíðni sería (DK: 9,2-9,8) | TMM-10 (Rogers DK9.2), TMM-10i (Rogers DK9.8), FSD960NT | RF og örbylgjuofnsrásir, GPS loftnet, aflmagnari og sameiningartæki, örrönd loftnet, rafskautunartæki og linsur, örgjörvaprófanir, Beidou gervitungl |
| Hátíðni snúningshringir | Hátíðni sería (DK: 10,0-10,2) | AR-1000 (Arlon), CER-10 (Taconic), RO3010 (dk11.2), RO3210 (dk11.2), RT6010, TF—1/2, TMM10, AD1000, FSD1020GR, FSD1000T, SF1020NT | millímetrabylgjuradsjár, geimferðafræði, 5G, Beidou gervitungl |
| Tafla yfir breytur fyrir Rogers koparhúðað lagskipt efni | ||||||||||||||||
| tegundir af | fyrirmynd | Efnissamsetning | Rafstuðull Dk@(10GHz) | Tapstuðull Df@(10GHz) | Hitabreytingarhraði (ppm/℃) | Rúmmálsviðnám (MΩ·cm) | Yfirborðsviðnám (MΩ) | Rakaupptökuhraði (%) | varmaleiðni (W/m/·k) | Varmaþenslustuðull (ppm/℃) | afhýðingarstyrkur 1bs/in. (N/mm) | Þéttleiki (gm/cm3) | Eldvarnarefni samkvæmt UL 94 | |||
| framleiðsluferli | hönnun | X | OG | MEÐ | ||||||||||||
| Sérsniðin efni | RT/duroid 5870 | PTFE + handahófskennd trefjaplasti | 2,33±0,02 | 2,33 | 0,0012 | -115 | 2×107 | 2×107 | 0,02 | 0,22 | 22 | 28 ára | 173 | 27,2 (4,8) | 2.2 | V-0 |
| RT/duroid 5880 | PTFE + handahófskennd trefjaplasti | 2,20 ± 0,02 | 2.20 | 0,0009 | -125 | 2×107 | 3×107 | 0,02 | 0,20 | 31 | 48 | 237 | 31,2 (5,5) | 2.2 | V-0 | |
| RT/duroid 5880LZ | Fyllið PTFE + samsett efni | 1,96 ± 0,04 | 1,96 | 0,0019 | +22 | 2,1 × 107 | 2,6 × 106 | 0,22 | 0,33 | 44 | 43 | 42 | >4.0 | 1.4 | V-0 | |
| RT/duroid 6002 | PTFE+keramik | 2,94±0,04 | 2,94 | 0,0012 | +12 | 1×106 | 1×107 | 0,02 | 0,60 | 16 ára | 16 ára | 24 | 8,9 (1,6) | 2.1 | V-0 | |
| RT/duroid 6202 | PTFE + Keramikglerklút | 2,90-3,06 ±0,04 | 2,90-3,06 ±0,04 | 0,0015 | ,+ 5 til -15 | 1×106 | 1×109 | 0,04 | 0,68 | 15 | 15 | 30 | 9,1 (1,6) | 2.1 | V-0 | |
| RT/duroid 6202PR | PTFE + Keramikglerklút | 2,90-3,06 ±0,04 | 2,90-3,00 | 0,002 | ,+ 5 til -15 | 1×1010 | 1×109 | 0,03 | 0,68 | 15 | 15 | 30 | 14,3 (2,5) | 2.1 | V-0 | |
| RT/duroid 6035HTC | PTFE+keramik | 3,50±0,05 | 3,60 | 0,0013 | -66 | 1×108 | 1×108 | 0,06 | 1,44 | 19 ára | 19 ára | 39 | 7,9 (1,4) | 2.2 | V-0 | |
| RT/duroid 6010LM | PTFE+keramik | 10,20±0,25 | 10.7 | 0,0023 | -425 | 5×105 | 5×106 | 0,01 | 0,86 | 24 | 24 | 47 | 12,3 (2,1) | 3.1 | V-0 | |
| TMM® 3 | Kolvetniskeramik | 3,27±0,032 | 3,45 | 0,0020 | +37 | 3×109 | 9×109 | 0,06 | 0,70 | 15 | 15 | 23 ára | 5,7 (1,0) | 1.8 | Ekki eldvarnarefni | |
| TMM 4 | Kolvetniskeramik | 4,50±0,045 | 4,70 | 0,0020 | +15 | 6×108 | 1×109 | 0,07 | 0,70 | 16 ára | 16 ára | 21 | 5,7 (1,0) | 2.1 | Ekki eldvarnarefni | |
| TMM 6 | Kolvetniskeramik | 6,00±0,08 | 6.3 | 0,0023 | -11 | 1×108 | 1×109 | 0,06 | 0,72 | 18 ára | 18 ára | 26 ára | 5,7 (1,0) | 2.4 | Ekki eldvarnarefni | |
| TMM 10 | Kolvetniskeramik | 9,20±0,23 | 9,8 | 0,0022 | -38 | 2×108 | 4×107 | 0,09 | 0,76 | 21 | 21 | 20 | 5,0 (0,9) | 2,8 | Ekki eldvarnarefni | |
| TMM 10i | Kolvetniskeramik | 9,80±0,245 | 9,9 | 0,002 | -43 | 2×108 | 4×107 | 0,16 | 0,76 | 19 ára | 19 ára | 20 | 5,0 (0,9) | 2,8 | Ekki eldvarnarefni | |
| TMM 13i | Kolvetniskeramik | 12,85±0,35 | 12.2 | 0,0019 | -70 | vera í bið | vera í bið | 0,13 | 0,76 | 19 ára | 19 ára | 20 | 4,0 (0,7) | 3.0 | Ekki eldvarnarefni | |
| Ultralam 3850 | Fljótandi kristal fjölliða | 2,90 | 3.14 | 0,0025 | +24 | 1×1012 | 1×1010 | 0,04 | 0,20 | 17 ára | 17 ára | 150 | 5,2 (0,95) | 1.4 | VTM-0 | |
| XT/duroid 8000 | Kíktu | 3.23 | 3.23 | 0,0035 | +7 | 1×1010 | 1×108 | 0,2 | 0,35 | 18 ára | 23 ára | 68 | 5,0 (0,88) | 1,5 | VTM-0 | |
| XT/duroid 81000 | Gægisglerþurrkur (0,0508 mm) (0,102 mm) | 3,54±0,05 | 3,54±0,05 | 0,0049 | +9 | - | - | 0,15 | 0,3 | 16,5 | 18 ára | 57 | 6.2 | - | ||
| 3,32±0,05 | 3,32±0,05 | 0,0038 | +9 | 1×1010 | 1×106 | 0,32 | 0,3 | 19 ára | 21 | 76 | 6.3 | - | ||||
| Efni í atvinnuskyni | RO3003 | PTFE+keramik | 3,00±0,04 | 3,00 | 0,0010 | -3 | 1×107 | 1×107 | 0,04 | 0,50 | 17 ára | 16 ára | 25 ára | 12,7 (2,2) | 2.1 | V-0 |
| RO3035 | PTFE+keramik | 3,50±0,05 | 3,60 | 0,0015 | -45 | 1×107 | 1×107 | 0,04 | 0,50 | 17 ára | 17 ára | 24 | 10,2 (1,6) | 2.1 | V-0 | |
| RO3006 | PTFE+keramik | 6,15±0,15 | 6,5 | 0,0020 | -262 | 1×105 | 1×105 | 0,02 | 0,79 | 17 ára | 17 ára | 24 | 7,1 (1,2) | 2.6 | V-0 | |
| RO3010 | PTFE+keramik | 10,20±0,30 | 11.2 | 0,0022 | -395 | 1×105 | 1×105 | 0,05 | 0,95 | 13 | 11 | 16 ára | 9,4 (1,6) | 2,8 | V-0 | |
| RO3203 | PTFE + Keramikglerklút | 3,20±0,04 | 3.02 | 0,0016 | -13 | 1×107 | 1×107 | 0,03 | 0,48 | 13 | 13 | 58 | 10,2 (1,8) | 2.1 | V-0 | |
| RO3206 | PTFE + Keramikglerklút | 6,15±0,15 | 6.6 | 0,0027 | -212 | 1×107 | 1×107 | 0,03 | 0,67 | 13 | 13 | 34 | 10,7 (1,9) | 2.7 | V-0 | |
| RO3210 | PTFE + Keramikglerklút | 10,20±0,50 | 10.8 | 0,0027 | -459 | 1×104 | 1×104 | 0,12 | 0,81 | 13 | 13 | 34 | 11,0 (1,9) | 3.0 | V-0 | |
| RO4003C | Kolvetniskeramik | 3,38±0,05 | 3,55 | 0,0027 | +40 | 1,7×1010 | 4,2×109 | 0,04 | 0,71 | 11 | 14 | 46 | 6,0 (1,05) | 1.8 | Ekki eldvarnarefni | |
| RO4350B | Kolvetniskeramik | 3,48±0,05 | 3,66 | 0,0037 | +50 | 1,2 × 109 | 5,7×109 | 0,05 | 0,69 | 10 | 12 | 32 | 5,0 (0,88) | 1.9 | V-0 | |
| RO4835 | Kolvetniskeramik | 3,48±0,05 | 3,66 | 0,0037 | +50 | 1010 | 109 | 0,05 | 0,66 | 10 | 12 | 31 | 5,0 (0,88) | 1,92 | V-0 | |
| RO4360G2 | Kolvetniskeramik | 6,15±0,15 | 6.4 | 0,0038 | -131 | 4×1013 | 9×1012 | 0,08 | 0,75 | 13 | 14 | 28 ára | 5,2 (0,91) | 2.16 | V-0 | |
| Efni í loftnetsflokki | RO4533 | kolvetni + keramik + glerklút | 3,30±0,08 | 3,45 | 0,0020 0,0029 | +40 | 1,1 × 1010 | 9,9×108 | 0,02 | 0,60 | 13 | 11 | 37 | 6,9 (1,2) | 1.8 | Ekki eldvarnarefni |
| RO4534 | kolvetni + keramik + glerklút | 3,40±0,08 | 3,55 | 0,0022 0,0030 | +40 | 1,7×1010 | 4,2×109 | 0,06 | 0,60 | 11 | 14 | 46 | 6.3 (1.1) | 1.8 | Ekki eldvarnarefni | |
| RO4535 | kolvetni + keramik + glerklút | 3,5±0,08 | 3,66 | 0,0037 | +50 | 1,2 × 1010 | 5,7×109 | 0,05 | 0,60 | 14 | 16 ára | 35 | 0,9 | 1.9 | V-0 | |
| RO4725JXR | kolvetni + keramik + glerklút | 2,55±0,05 | 2,64 | 0,0022 0,0026 | +34 | 2,16 × 108 | 4,8×107 | 0,24 | 0,38 | 13,9 | 19.0 | 25,6 | 8,5 | 1,27 | Ekki eldvarnarefni | |
| RO4730JXR | kolvetni + keramik + glerklút | 3,00±0,05 | 2,98 | 0,0023 0,0027 | +32 | 5,96 × 108 | 1,68 × 108 | 0,14 | 0,49 | 11.3 | 13,5 | 21.1 | 8.4 | 1,53 | Ekki eldvarnarefni | |
| Forpregnun | COOLSPAN® | Varmaleiðandi lím (TECA) | Ekki við | / | Ekki við | / | 3,8 × 10-10 (rafleiðni) | / | Ekki við | 6 | 45 | 45 | 45 | / | 4.6 | Ekki eldvarnarefni |
| 2929 | Límingarplata | 2,94±0,05 | / | 0,003 | / | 7,4×109 | / | 0,1 | 0,4 | 50 | 50 | 50 | / | 1,5 | Ekki eldvarnarefni | |
| 3001 | límfilma | 2,28 | / | 0,003 | / | 1×1011 | / | 0,05 | 0,22 | - | - | - | / | 2.1 | - | |
| Forpregnun | RO3003 | Keramik pólýtetraflúoróetýlen | 3,00±0,04 | / | 0,0013 | / | 1×107 | / | 0,04 | 0,50 | 17 ára | 16 ára | 25 ára | / | 2.1 | V-0 |
| RO3006 | Keramik pólýtetraflúoróetýlen | 6,15±0,15 | / | 0,0020 | / | 0,05 | / | 0,02 | 0,79 | 17 ára | 17 ára | 24 | / | 2.6 | V-0 | |
| RO3010 | Keramik pólýtetraflúoróetýlen | 10,20±0,30 | / | 0,0022 | / | 1×105 | / | 0,05 | 0,95 | 13 | 11 | 16 ára | / | 2,8 | V-0 | |
| RT/duroid® 6002 | Keramik pólýtetraflúoróetýlen | 2,94±0,04 | / | 0,0012 | / | 1×106 | / | ≤0,10 | 0,60 | 16 ára | 16 ára | 24 | / | 2.1 | V-0 | |
| RO4450B | kolvetni/keramik/glerdúkur | 3,30 ± 0,05 (þykkt 0,09 mm) | / | 0,0043 | / | 9,26 × 107 | / | 0,09 | 0,60 | 19 ára | 17 ára | 60 | / | 1.8 | V-0 | |
| 3,54 ± 0,05 (þykkt 0,10 mm) | / | 0,0040 | / | 9,26 × 107 | / | 0,08 | 0,60 | 19 ára | 17 ára | 50 | / | 1.9 | V-0 | |||
| RO4450F | kolvetni/keramik/glerdúkur | 3,52±0,05 | / | 0,0041 | / | 8,93 × 108 | / | 0,07 | 0,65 | 19 ára | 17 ára | 50 | / | 1,85 | V-0 | |
| Ultralam ®3908 | Límfilma með fljótandi kristalpólýmeri | 2,90 | / | 0,0025 | / | 2,6×1014 | / | 0,04 | 0,20 | 17 ára | 17 ára | 150 | / | 1.4 | VTM-0 | |
| Tafla yfir breytur fyrir koparhúðað lagskipt efni úr Arlon | |||||||||||||
| tegundir af | fyrirmynd | Efnissamsetning | Rafstuðull Dk@(10GHz) | Tapstuðull Df@(10GHz) | Hitabreytingarhraði (ppm/℃) | Rakaupptökuhraði (%) | varmaleiðni (W/m/·k) | Varmaþenslustuðull (ppm/℃) | afhýðingarstyrkur 1bs/in. (N/mm) | Þéttleiki (gm/cm3) | Eldvarnarefni samkvæmt UL 94 | ||
| X | OG | MEÐ | |||||||||||
| Næsta kynslóð örbylgjuofnaefna | CLTE-XT | PTFE + Glerklút + Keramikfylling | 2,94 | 0,0012 | -9 | 0,02 | 0,56 | 8 | 8 | 20 | 7.2 | 2.02 | V-0 |
| CLTE-AT | PTFE + Glerklút + Keramikfylling | 3,00 | 0,0013 | -10 | 0,03 | 0,64 | 8 | 8 | 20 | 6,5 | 2,06 | V-0 | |
| CLTE | PTFE + Glerklút + Keramikfylling | 2,98 | 0,0023 | -9 | 0,04 | 0,50 | 10 | 12 | 34 | 7 | 2,38 | V-0 | |
| TC350 | PTFE + Glerklút + Keramikfylling | 3,50 | 0,0020 | -9 | 0,05 | 1.03 | 7 | 7 | 23 ára | 7 | 2.30 | V-0 | |
| TC600 | PTFE + Glerklút + Keramikfylling | 6.15 | 0,0020 | -75 | 0,03 | 1,1(Z) 1,4(X,Y) | 9 | 9 | 35 | 8 | 3.20 | V-0 | |
| AD250C | PTFE + Glerklút + Keramikfylling | 2,50 | 0,0014 | -75 | 0,04 | 0,30 | 16 ára | 50 | 12 | 12 | 2.30 | Ekki til | |
| AD255C | PTFE + Glerklút + Keramikfylling | 2,55 | 0,0014 | -75 | 0,04 | 0,30 | 16 ára | 50 | 12 | 12 | 2.30 | V-0 | |
| AD300C | PTFE + Glerklút + Keramikfylling | 2,97 | 0,0020 | -25 | 0,05 | 0,45 | 12 | 12 | 50 | 13 | 2.10 | V-0 | |
| AD255A | PTFE + Glerklút + Keramikfylling | 2,55 | 0,0015 | -138 | 0,04 | 0,28 | 16 ára | 16 ára | 80 | 12 | 2.30 | V-0 | |
| AD260A | PTFE + Glerklút + Keramikfylling | 2,60 | 0,0017 | -80 | 0,04 | 0,3 | 16 ára | 16 ára | 80 | 17 ára | 2.30 | V-0 | |
| AD300A | PTFE + Glerklút + Keramikfylling | 3,00 | 0,0020 | -110 | 0,02 | 0,32 | 12 | 12 | 125 | 13 | 2.10 | V-0 | |
| AD320A | PTFE + Glerklút + Keramikfylling | 3.20 | 0,0032 | -125 | 0,02 | 0,49 | 14 | 14 | 128 | 14 | 2.09 | V-0 | |
| AD350A | PTFE + Glerklút + Keramikfylling | 3,50 | 0,0030 | -55 | 0,1 | 0,45 | 5 | 9 | 35 | 17 ára | 2.10 | V-0 | |
| 410 e.Kr. | PTFE + Glerklút + Keramikfylling | 4.10 | 0,0030 | -55 | 0,06 | 0,46 | 9 | 9 | 40 | 17 ára | 2.10 | V-0 | |
| 430 e.Kr. | PTFE + Glerklút + Keramikfylling | 4.30 | 0,0030 | -55 | 0,06 | 0,46 | 9 | 9 | 40 | 17 ára | 2.10 | V-0 | |
| AD450A | PTFE + Glerklút + Keramik | 4,50 | 0,0030 | -200 | 0,06 | 0,40 | 10 | 10 | 40 | 12 | 2,50 | V-0 | |
| AD600 | PTFE + Glerklút + Keramikfylling | 6.15 | 0,0030 | -241 | 0,04 | 0,46 | 11 | 10 | 45 | 12 | 2,45 | V-0 | |
| 1000 e.Kr. | PTFE + Glerklút + Keramikfylling | 10.20 | 0,0023 | -380 | 0,03 | 0,81 | 8 | 10 | 20 | >12 | 3.2 | V-0 | |
| Hefðbundin og frumstæð örbylgjuofnsefni | DiClad 522 | Ofinn glerþráður styrktur PTFE | 2,40-2,60 | 0,0018 | -153 | 0,03 | 0,254 | 14 | 21 | 173 | 14 | 2.31 | V-0 |
| DiClad 527 | Ofinn glerþráður styrktur PTFE | 2,40-2,60 | 0,0018 | -153 | 0,03 | 0,254 | 14 | 21 | 173 | 14 | 2.31 | V-0 | |
| DiClad 870 | Ofinn glerþráður styrktur PTFE | 2,33 | 0,0013 | -161 | 0,02 | 0,257 | 17 ára | 29 | 217 | 14 | 2,26 | V-0 | |
| DiClad 880 | Ofinn glerþráður styrktur PTFE | 2.17-2.20 | 0,0009 | -160 | 0,02 | 0,261 | 25 ára | 34 | 252 | 14 | 2.23 | V-0 | |
| CuClad 250GT | PTFE + Óofinn glerdúkur | 2,50 | 0,0018 | -170 | 0,03 | 0,254 | 18 ára | 19 ára | 177 | 14 | 2.31 | V-0 | |
| CuClad 250GX | PTFE + Óofinn glerdúkur | 2,40-2,55 | 0,0018 | -170 | 0,03 | 0,254 | 18 ára | 19 ára | 177 | 14 | 2.31 | V-0 | |
| CuClad 233LX | PTFE + Óofinn glerdúkur | 2,33 | 0,0013 | -171 | 0,02 | 0,258 | 23 ára | 24 | 194 | 14 | 2,26 | V-0 | |
| CuClad 217LX | PTFE + Óofinn glerdúkur | 2.17-2.20 | 0,0009 | -151 | 0,02 | 0,261 | 29 | 28 ára | 246 | 14 | 2.23 | V-0 | |
| IsoClad 933 | Óofinn glerþráðastyrktur PTFE | 2,33 | 0,0016 | -132 | 0,05 | 0,263 | 31 | 35 | 203 | 10 | 2,27 | V-0 | |
| IsoClad 917 | Óofinn glerþráðastyrktur PTFE | 2.17 | 0,0013 | -157 | 0,04 | 0,263 | 46 | 47 | 236 | 10 | 2.23 | V-0 | |
| AD250 | PTFE + Glerklút | 2,50 | 0,0018 | -110 | 0,07 | 0,235 | 12 | 15 | 95 | 14 | 2,40 | V-0 | |
| 255 e.Kr. | PTFE + Glerklút | 2,55 | 0,0018 | -110 | 0,07 | 0,235 | 12 | 15 | 95 | 14 | 2,40 | V-0 | |
| 320 e.Kr. | PTFE + Glerklút + Keramikfylling | 3.20 | 0,0038 | -110 | 0,06 | 0,235 | 12 | 15 | 95 | 17 ára | 2,40 | V-0 | |
| AR1000 | PTFE + Glerklút + Keramikfylling | 10.00 | 0,003 | -233 | 0,08 | 0,645 | 14 | 16 ára | 37 | 5 | 2,84 | V-0 | |
| 25N | Kolvetniskeramik | 3,38 | 0,0025 | -87 | 0,09 | 0,45 | 15 | 15 | 52 | 5 | 1,70 | Ekki til | |
| 25 FR | Kolvetniskeramik | 3,58 | 0,0035 | 50 | 0,09 | 0,45 | 16 ára | 18 ára | 59 | 5 | 1,80 | V-0 | |
| Fjölklædd HF | Kolvetniskeramik (halógenlaust) | 3,70 | 0,0045 | +75 | 0,10 | 0,64 | 14 | 16 ára | 20 | 9 | 1,70 | V-0 | |
| Tafla yfir breytur fyrir koparþynnuefni Taconic | ||||||||||||
| tegundir af | fyrirmynd | Efnissamsetning | Rafstuðull Dk@(10GHz) | Tapstuðull Df@(10GHz) | Rúmmálsviðnám (MΩ·cm) | Yfirborðsviðnám (MΩ) | Rakaupptökuhraði (%) | Varmaleiðni (W/m/·k) | Varmaþenslustuðull (ppm/℃) | afhýðingarstyrkur 1bs/in. (N/mm) | ||
| X | OG | MEÐ | ||||||||||
| Hátíðni borð | TLY-5A | PTFE + glerþráður | 2.17 | 0,0009 | 1010 | 109 | 0,02 | 0,22 | 20 | 20 | 280 | 12 |
| TLP-5 | PTFE + glerþráður | 2.20 | 0,0009 | 107 | 107 | 0,02 | 0,22 | 20 | 20 | 280 | 10 | |
| TLY-5 | PTFE + glerþráður | 2.20 | 0,0009 | 1010 | 108 | 0,02 | 0,22 | 20 | 20 | 280 | 12 | |
| TLY-3 | PTFE + glerþráður | 2,33 | 0,0012 | 1010 | 108 | 0,02 | 0,22 | 20 | 20 | 280 | 12 | |
| TLX-0,9,8,7,6 | PTFE + glerþráður | 2,45-2,65 | 0,0015-0,0021 | 1010 | 108 | 0,02 | 0,22 | 21 | 23 ára | 215 | 12 | |
| TLA-6 (KTC) | PTFE + glerþráður | 2,62 | 0,0012 | 107 | 107 | 0,02 | 0,22 | 9 | 12 | 130-145 | 10 | |
| FF-27D(TP) | PTFE pökkun + himna | 2,65 | 0,0010 | 108 | 108 | 0,03 | 0,34 | 29 | 28 ára | 112 | 16 ára | |
| TLC-30,32 (TP, KTC) TLC-338,35 (TP) | PTFE + glerþráður | 3,00-3,50 | 0,0023-0,0037 | 108 | 108 | 0,02 | 0,24 | 9 | 12 | 70 | 12 | |
| TLE-95 | PTFE + glerþráður | 2,95 | 0,0026 | 109 | 107 | 0,02 | 0,28 | 9 | 12 | 70 | 12 | |
| RF-301 (KTC) | PTFE fylliefni + glerþráður | 2,97 | 0,0012 | 109 | 108 | 0,02 | 0,23 | 17 ára | 20 | 150 | 10 | |
| RF-30 | PTFE fylliefni + glerþráður | 3,00 | 0,0014 | 109 | 108 | 0,02 | 0,20 | 11 | 21 | 208 | 10 | |
| TSM-DS3(TP) | PTFE fylliefni + glerþráður | 3,00 | 0,0011 | 108 | 106 | 0,07 | 0,65 | 10 | 16 ára | 23 ára | 8 | |
| TLF-35 (KTC) | PTFE fylliefni + glerþráður | 3,40,3,50 | 0,0020 | 109 | 108 | 0,02 | 0,36 | 21 | 23 ára | 85 | 10 | |
| RF-35TC(TP) | PTFE fylliefni + glerþráður | 3,50 | 0,0011 | 109 | 107 | 0,05 | 0,60/0,92 | 11 | 13 | 34 | 7 | |
| RF-35 | PTFE fylliefni + glerþráður | 3,50 | 0,0018 | 109 | 108 | 0,03 | 0,32 | 19 ára | 24 | 64 | 10 | |
| RF-35A2 | PTFE fylliefni + glerþráður | 3,50 | 0,0011 0,0015 | 109 | 108 | 0,03 | 0,29 | 8 | 10 | 104 | 12 | |
| Hátíðni borð | RF-35P | PTFE fylliefni + glerþráður | 3,50 | 0,0022 | 107 | 107 | 0,03 | 0,33 | 15 | 15 | 110 | 10 |
| RF-41,43,45 (TP) | PTFE fylliefni + glerþráður | 4,10-4,50 | 0,0033-0,0038 | 108 | 106 | 0,02, 0,02, 0,04 | 0,29, 0,30, 0,33 | 9 | 12 | 96 | 8 | |
| TRF-43 (KTC) | PTFE fylliefni + glerþráður | 4,30,4,50 | 0,0035 | 108 | 107 | 0,06 | 0,43 | 9 | 9 | 40 | 8 | |
| RF-60A | PTFE fylliefni + glerþráður | 6.15 | 0,0038 | 108 | 108 | 0,02 | 0,40 | 9 | 8 | 69 | 8 | |
| RF-60TC (KTC) | PTFE fylliefni + glerþráður | 6.15 | 0,0020 | 108 | 108 | 0,03 | 0,90/1,05 | 10 | 10 | 40 | 8 | |
| CER-10(0,0620) | PTFE fylliefni + glerþráður | 10.00 | 0,0035 | 108 | 109 | 0,04 | 0,63 | 13 | 15 | 46 | 9 | |
| Forpregnun | FEP | Heitt mygla | 2,00 | 0,0003 | / | / | / | / | / | / | / | / |
| HT-1.5 | Heitt mygla | 2,35 | 0,0025 | 1012 | 1010 | 0,01 | 0,22 | / | / | / | / | |
| FR-27 (TP) | P-plata/hitaþolin efni | 2,70 | 0,0014 | 108 | 108 | 0,08 | 0,25 | 59 | 70 | 72 | / | |
| FR-DS (TP) | P-plata/hitaþolin efni | 2,96 | 0,0018 | 108 | 106 | 0,10 | 0,36 | 11 | 17 ára | 66 | / | |
| FR-77 (TP) | P-plata/hitaþolin efni | 7,70 | 0,0034 | 105 | 105 | 0,10 | 0,43 | 10 | 17 ára | 62 | / | |
| Athugasemd: | (KTC): Þessi vara er eingöngu framleidd í verksmiðjum TACONIC og Kóreu. | |||||||||||
| (TP): Þessi vara er eingöngu framleidd í TACONIC og verksmiðjunni í Bandaríkjunum. | ||||||||||||
| Tafla yfir færibreytur fyrir koparþynnuefni frá Neclo | |||||||||||
| fyrirmynd | Efnissamsetning | Rafstuðull Dk@(10GHz) | Tapstuðull Df@(10GHz) | Rúmmálsviðnám (MΩ * cm) | Yfirborðsviðnám (MΩ) | Varmaleiðni (W/m/0k) | Rakaupptökuhraði (%) | Varmaþenslustuðull (PPM/℃) | Flögnunarstyrkur (lib/tomma) | ||
| X | OG | MEÐ | |||||||||
| N4000-6 | FR4 HiTemp | 4.0 | 0,023 (1 MHz) | 1×107 | 1×107 | 0,3-0,4 | 0,1 | 12 | 15 | 3,70% | 9.0 |
| N4000-11 | Bæta epoxy | 4,1 (1 GHz) | 0,02 (1 GHz) | 1×107 | 1×106 | 0,4-0,6 | 0,15 | 12 | 14 | 65 | 9.0 |
| N4000-12 | Bæta epoxy | 3.6 | 0,008 | 1×107 | 1×106 | 0,3-0,5 | 0,09 | 12 | 15,5 | 60 | 9.3 |
| N4000-13 | Bæta epoxy | 3.7 | 0,009 | 1×107 | 1×107 | 0,35 | 0,1 | 10 | 14 | 3,50% | 9.0 |
| N4000-13 SI | Bæta epoxy | 3.3 | 0,007 | 1×107 | 1×107 | 0,294 | 0,1 | 10 | 14 | 3,50% | 9.0 |
| N4000-13 f.Kr. | Bæta epoxy | 3.2 | 0,009 | – | – | 0,350 | 0,1 | – | – | – | 9.0 |
| N5000 | BT | 3.6 | 0,014 | 1×107 | 1×107 | Óákveðið | 10 | 14 | 3,80% | 9.4 | |
| N7000-1 | pólýímíð | 3,8 | 0,016 | 1×107 | 1×107 | Óákveðið | 0,035 | 12 | 15 | 1,80% | 7.0 |
| N9000-13 | PTFE | 3,0-3,48 | 0,004-0,0055 | 1×109 | 1×107 | – | 0,07 | 13 | 20 | 67 | 9.12 |
| N9000 NY serían | PTFE | 2,08-2,33 ± 0,02 | 0,0006 -0,0011 | 1×109 | 1×107 | 0,272 | 0,02 | 25 ára | 35 | 260 | 2,33 kN/m |
| N9000 NX serían | PTFE | 2,40-3,20 ± 0,02 | 0,0006 -0,0011 | 1×108 | 1×107 | 0,251 | 0,05 | 12 | 18 ára | 150 | 2,33 kN/m |
| N9000 NH serían | PTFE | 2,94-3,50 ± 0,02 | 0,0016 -0,0024 | 1×108 | 1×107 | 0,230 | 0,08 | 9 | 12 | 70 | 2,33 kN/m |
| Tafla yfir efnisbreytur fyrir ZHONGYING PCB | |||||||||||||||
| tegundir af | fyrirmynd | Efnissamsetning | Rafstuðull Dk@(10GHz) | Tapstuðull Df@(10GHz) | Hitabreytingarhraði (ppm/℃) | Rúmmálsviðnám (MΩ·cm) | Yfirborðsviðnám (MΩ) | Rakaupptökuhraði (%) | varmaleiðni (W/m/·k) | Varmaþenslustuðull (ppm/℃) | afhýðingarstyrkur 1bs/in. (N/mm) | Þéttleiki (gm/cm3) | Eldvarnarefni samkvæmt UL 94 | ||
| X | OG | MEÐ | |||||||||||||
| ZYF-D gerð | ZYF214D | PTFE + glerþráður | 2,14 ± 0,02 | 0,0007 | -160 | 1,2 × 109 | 2,9×108 | 0,02 | 0,260 | 22 | 33 | 255 | 14 | 2.23 | V-0 |
| ZYF217D | PTFE + glerþráður | 2,17 ± 0,02 | 0,0009 | -160 | 1,2 × 109 | 2,9×108 | 0,02 | 0,260 | 22 | 33 | 255 | 14 | 2.23 | V-0 | |
| ZYF220D | PTFE + glerþráður | 2,20 ± 0,02 | 0,009 | -160 | 1,4×109 | 2,9×107 | 0,02 | 0,260 | 22 | 33 | 255 | 14 | 2.23 | V-0 | |
| ZYF233D | PTFE + glerþráður | 2,33 ± 0,02 | 0,0013 | -161 | 1,5×109 | 3,4×107 | 0,02 | 0,256 | 16 ára | 28 ára | 220 | 14 | 2,26 | V-0 | |
| ZYF240D | PTFE + glerþráður | 2,40 ± 0,03 | 0,0014 | -136 | 1,3 × 109 | 3,8×107 | 0,03 | 0,242 | 14 | 22 | 120 | 14 | 2,32 | V-0 | |
| ZYF245D | PTFE + glerþráður | 2,45 ± 0,03 | 0,0015 | -128 | 1,3 × 1010 | 4,2 × 107 | 0,03 | 0,248 | 14 | 18 ára | 100 | 14 | 2,36 | V-0 | |
| ZYF250D | PTFE + glerþráður | 2,50 ± 0,04 | 0,0017 | -115 | 1,2 × 1010 | 4,5×107 | 0,05 | 0,230 | 12 | 14 | 80 | 14 | 2,41 | V-0 | |
| ZYF255D | PTFE + glerþráður | 2,55 ± 0,04 | 0,0018 | -110 | 1,2 × 1010 | 4,5×107 | 0,05 | 0,230 | 12 | 14 | 80 | 14 | 2,41 | V-0 | |
| ZYF265D | PTFE + glerþráður | 2,65 ± 0,04 | 0,0021 | -110 | 1,2 × 1010 | 4,5×107 | 0,05 | 0,230 | 12 | 14 | 80 | 14 | 2,41 | V-0 | |
| ZYF-CA gerð | ZYF217CA | PTFE + glerþráður + keramik | 2,17 ± 0,02 | 0,001 | -138 | 1,1 × 109 | 4,5×107 | 0,04 | 0,30 | 16 ára | 16 ára | 80 | 14 | 2.30 | V-0 |
| ZYF255CA | PTFE + glerþráður + keramik | 2,55 ± 0,04 | 0,0015 | -138 | 1,1 × 109 | 4,5×107 | 0,04 | 0,30 | 16 ára | 16 ára | 80 | 14 | 2.30 | V-0 | |
| ZYF260CA | PTFE + glerþráður + keramik | 2,60 ± 0,04 | 0,0017 | -80 | 1,1 × 109 | 4,5×107 | 0,04 | 0,32 | 16 ára | 16 ára | 80 | 14 | 2.30 | V-0 | |
| ZYF265CA | PTFE + glerþráður + keramik | 2,65 ± 0,04 | 0,0019 | -90 | 1,1 × 109 | 4,5×107 | 0,04 | 0,34 | 16 ára | 16 ára | 80 | 14 | 2.30 | V-0 | |
| ZYF300CA | PTFE + glerþráður + keramik | 3,00 ± 0,05 | 0,0020 | -110 | 8,9×107 | 4,8×107 | 0,03 | 0,45 | 13 | 12 | 120 | 14 | 2.10 | V-0 | |
| ZYF300CA-P | PTFE + glerþráður + keramik | 3,00 ± 0,05 | 0,0020 | -110 | 8,9×107 | 4,8×107 | 0,03 | 0,45 | 13 | 12 | 120 | 14 | 2.10 | V-0 | |
| ZYF320CA | PTFE + glerþráður + keramik | 3,20 ± 0,05 | 0,0032 | -125 | 8,2 × 107 | 4,3 × 107 | 0,03 | 0,45 | 14 | 14 | 126 | 14 | 2,08 | V-0 | |
| ZYF350CA | PTFE + glerþráður + keramik | 3,50 ± 0,05 | 0,0031 | -65 | 1,2 × 109 | 4,5×107 | 0,05 | 0,45 | 20 | 20 | 85 | 18 ára | 2.10 | V-0 | |
| ZYF-CA gerð | ZYF350CA-P | PTFE + glerþráður + keramik | 3,50 ± 0,05 | 0,0031 | -65 | 1,2 × 109 | 4,5×107 | 0,05 | 0,45 | 20 | 20 | 85 | 18 ára | 2.10 | V-0 |
| ZYF400CA | PTFE + glerþráður + keramik | 4,00 ± 0,05 | 0,0032 | -80 | 8×107 | 3×107 | 0,06 | 0,45 | 9 | 9 | 39 | 14 | 2.10 | V-0 | |
| ZYF430CA | PTFE + glerþráður + keramik | 4,30 ± 0,05 | 0,0035 | -80 | 8×107 | 3×107 | 0,06 | 0,45 | 9 | 9 | 39 | 14 | 2.10 | V-0 | |
| ZYF450CA | PTFE + glerþráður + keramik | 4,50 ± 0,05 | 0,0035 | -80 | 8×107 | 3×107 | 0,06 | 0,45 | 9 | 9 | 39 | 14 | 2.10 | V-0 | |
| ZYF600CA | PTFE + glerþráður + keramik | 6,00 ± 0,05 | 0,0038 | -90 | 9×108 | 2,3 × 108 | 0,02 | 0,45 | 9 | 8 | 70 | 14 | 2,50 | V-0 | |
| ZYF-A gerð | ZYF214A | PTFE + glerþráður | 2,14 ± 0,03 | 0,0006 | -160 | 1,2 × 109 | 2,9×108 | 0,10 | 0,260 | 22 | 33 | 255 | 2.1 | 2.23 | V-0 |
| ZYF217A | PTFE + glerþráður | 2,17 ± 0,03 | 0,0007 | -160 | 1,2 × 109 | 2,9×108 | 0,10 | 0,260 | 19 ára | 29 | 237 | 2.1 | 2.23 | V-0 | |
| ZYF220A | PTFE + glerþráður | 2,20 ± 0,03 | 0,0009 | -160 | 1,4×109 | 2,9×107 | 0,10 | 0,260 | 19 ára | 27 | 233 | 2.1 | 2.23 | V-0 | |
| ZYF233A | PTFE + glerþráður | 2,33 ± 0,03 | 0,0013 | -161 | 1,5×109 | 3,4×107 | 0,10 | 0,256 | 16 ára | 28 ára | 220 | 2.1 | 2,26 | V-0 | |
| ZYF245A | PTFE + glerþráður | 2,45 ± 0,04 | 0,0016 | -155 | 1,2 × 109 | 4,5×107 | 0,10 | 0,255 | 10 | 18 ára | 160 | 2.1 | 2.31 | V-0 | |
| ZYF255A | PTFE + glerþráður | 2,55 ± 0,04 | 0,0018 | -153 | 1,2 × 109 | 4,5×107 | 0,13 | 0,254 | 10 | 18 ára | 160 | 2.1 | 2.31 | V-0 | |
| ZYF265A | PTFE + glerþráður | 2,65 ± 0,04 | 0,0020 | -153 | 1,2 × 109 | 5,8×107 | 0,13 | 0,254 | 10 | 18 ára | 160 | 2.1 | 2.31 | V-0 | |
| Tafla yfir efnisbreytur fyrir SFD PCB | |||||||||||
| fyrirmynd | Efnissamsetning | Rafstuðull Dk@(10GHz) | Tapstuðull Df@(10GHz) | Hitabreytingarhraði (ppm/℃) | Rúmmálsviðnám (MΩ·cm) | Yfirborðsviðnám (MΩ) | varmaleiðni (W/m/·k) | Varmaþenslustuðull (ppm/℃) | afhýðingarstyrkur 1bs/in. (N/mm) | ||
| X | OG | MEÐ | |||||||||
| FSD9300C | Kolvetni + keramik + trefjaplastdúkur | 3,00±0,03 | 0,0020 | 35 | 1,92*1010 | 5,1*109 | 0,410 | 12 | 14 | 47 | 0,78 |
| FSD9330C | Kolvetni + keramik + trefjaplastdúkur | 3,33±0,05 | 0,0033 | 50 | 1,7*1010 | 4,6*109 | 0,410 | 14 | 16 ára | 41 | 0,75 |
| FSD9340C | Kolvetni + keramik + trefjaplastdúkur | 3,40±0,05 | 0,0036 | 50 | 1,9*1010 | 4,3*109 | 0,430 | 12 | 15 | 45 | 0,72 |
| FSD9350C | Kolvetni + keramik + trefjaplastdúkur | 3,50±0,06 | 0,0040 | 50 | 1,1*1010 | 6,2*109 | 0,430 | 10 | 13 | 37 | 0,71 |
| FSD9450C | Kolvetni + keramik + trefjaplastdúkur | 4,5±0,12 | 0,0058 | 50 | 1,3*1010 | 5,9*109 | 0,460 | 15 | 17 ára | 48 | 0,86 |
| FSD214G | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,14±0,03 | 0,0007 | -160 | 1,2*109 | 2,9*108 | 0,260 | 22 | 33 | 255 | 2.1 |
| FSD217G | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,17±0,03 | 0,0009 | -160 | 1,2*109 | 2,9*108 | 0,260 | 19 ára | 29 | 237 | 2.1 |
| FSD220G | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,20 ± 0,03 | 0,0009 | -160 | 1,4*109 | 2,9*107 | 0,260 | 19 ára | 27 | 233 | 2.1 |
| FSD233G | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,33±0,03 | 0,0013 | -161 | 1,5*109 | 3,4*107 | 0,256 | 16 ára | 28 ára | 220 | 2.1 |
| FSD245G | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,45±0,04 | 0,0018 | -155 | 1,2*109 | 4,5*107 | 0,255 | 10 | 18 ára | 160 | 2.1 |
| FSD255G | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,55±0,04 | 0,0018 | -153 | 1,2*109 | 4,5*107 | 0,254 | 10 | 18 ára | 160 | 2.1 |
| FSD265G | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,65±0,04 | 0,0019 | -153 | 1,2*109 | 5,8*107 | 0,254 | 10 | 18 ára | 160 | 2.1 |
| FSD300G | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,65±0,04 | 0,0019 | -153 | 1,2*109 | 5,8*107 | 0,254 | 10 | 18 ára | 160 | 2.1 |
| FSD340G | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,75 | 0,0023 | / | 1,0*108 | 1,0*108 | 0,240 | 9 | 12 | 70 | 1.8 |
| FSD260N | Pólýtetraflúoróetýlen + keramik + trefjaplastdúkur | 2,60 ± 0,05 | 0,0017 | -88 | 1,1*109 | 4,5*107 | 0,320 | 15 | 15 | 75 | 2.1 |
| FSD300N | Pólýtetraflúoróetýlen + keramik + trefjaplastdúkur | 3,00±0,05 | 0,0020 | -110 | 8,9*107 | 4,8*107 | 0,450 | 13 | 12 | 120 | 1.9 |
| FSD320N | Pólýtetraflúoróetýlen + keramik + trefjaplastdúkur | 3,20±0,05 | 0,0032 | -125 | 8,2*107 | 4,3*107 | 0,450 | 14 | 14 | 126 | 1.9 |
| FSD350C | Pólýtetraflúoróetýlen + keramik + trefjaplastdúkur | 3,50±0,05 | 0,0031 | -65 | 1,2*109 | 4,5*107 | 0,450 | 7 | 10 | 36 | 1.9 |
| FSD450N | Pólýtetraflúoróetýlen + keramik + trefjaplastdúkur | 4,50±0,05 | 0,0030 | -240 | 1,2*109 | 4,5*107 | 0,450 | 10 | 10 | 45 | 1.9 |
| FSD600N | Pólýtetraflúoróetýlen + keramik + trefjaplastdúkur | 6,00±0,07 | 0,0030 | -240 | 1,2*109 | 4,5*107 | 0,450 | 10 | 10 | 45 | 1.9 |
| FSD1000N | Pólýtetraflúoróetýlen + keramik + trefjaplastdúkur | 10,0±0,08 | 0,0023 | -390 | 1,4*109 | 1,8*109 | 0,850 | 8 | 10 | 25 ára | 1.9 |
| Tafla yfir efnisbreytur WL PCB | |||||||||||||
| tegundir af | fyrirmynd | Efnissamsetning | Rafstuðull Dk@(10GHz) | Tapstuðull Df@(10GHz) | Rúmmálsviðnám (MΩ·cm) | Yfirborðsviðnám (MΩ) | Rakaupptökuhraði (%) | varmaleiðni (W/m/·k) | Varmaþenslustuðull (ppm/℃) | afhýðingarstyrkur 1bs/in. (N/mm) | Þéttleiki (gm/cm3) | ||
| X | OG | MEÐ | |||||||||||
| F4B-1/2 | F4B255 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,55 | 0,003 | Venjuleg skilyrði ≥ 500000, stöðugur raki ≥ 50000 | Venjuleg skilyrði ≥ 5000, stöðugur raki ≥ 500 | ≤0,02 | 0,8 | 14 | 21 | 173 | eðlilegt hitastig ≥15 Stöðugur raki og hiti ≥ 12 | 2,2～2,3 |
| F4B265 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,65 | 0,003 | ||||||||||
| F4BK-1/2 | F4BK225 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,25 | ≤0,001 | Venjuleg skilyrði ≥ 1000000, stöðugur raki ≥ 100000 | Venjuleg skilyrði ≥ 10000, stöðugur raki ≥ 1000 | ≤0,02 | 0,8 | 25 ára | 34 | 252 | eðlilegt hitastig ≥12 Stöðugur raki-hiti ≥10 | 2,2～2,3 |
| F4BK265 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,65 | ≤0,001 | 14 | 21 | 173 | |||||||
| F4BK300 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3.0 | ≤0,001 | 12 | 15 | 95 | |||||||
| F4BK350 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3,5 | ≤0,001 | 12 | 15 | 95 | |||||||
| F4BM-1/2 | F4BM220 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2.2 | ≤0,0007 | Venjuleg skilyrði ≥ 1000000, stöðugur raki ≥ 100000 | Venjuleg skilyrði ≥ 10000, stöðugur raki ≥ 1000 | ≤0,02 | 0,8 | 25 ára | 34 | 252 | eðlilegt hitastig ≥18 Stöðugur raki-hiti ≥15 | 2,1～2,35 |
| F4BM255 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,55 | ≤0,001 | 14 | 21 | 173 | |||||||
| F4BM265 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,65 | ≤0,001 | 14 | 21 | 173 | |||||||
| F4BM300 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3.0 | ≤0,0015 | 12 | 15 | 95 | |||||||
| F4BM350 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3,5 | ≤0,0015 | 12 | 15 | 95 | |||||||
| F4BMX-1/2 | F4BMX217 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2.17 | ≤0,0007 | Venjuleg skilyrði ≥ 1000000, stöðugur raki ≥ 100000 | Venjuleg skilyrði ≥ 100.000, stöðugur raki ≥ 1000 | ≤0,02 | 0,8 | 25 ára | 34 | 252 | eðlilegt hitastig ≥18 Stöðugur raki-hiti ≥15 | 2,1～2,35 |
| F4BMX220 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2.2 | ≤0,0007 | 25 ára | 34 | 252 | |||||||
| F4BMX245 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,45 | ≤0,001 | 14 | 21 | 173 | |||||||
| F4BMX255 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,55 | ≤0,001 | 14 | 21 | 173 | |||||||
| F4BMX-1/2 | F4BMX265 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,65 | ≤0,001 | Venjuleg skilyrði ≥ 1000000, stöðugur raki ≥ 100000 | Venjuleg skilyrði ≥ 100.000, stöðugur raki ≥ 1000 | ≤0,02 | 0,8 | 14 | 21 | 173 | eðlilegt hitastig ≥18 Stöðugur raki-hiti ≥15 | 2,1～2,35 |
| F4BMX275 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,75 | ≤0,001 | 14 | 21 | 173 | |||||||
| F4BMX285 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,85 | ≤0,001 | 14 | 21 | 173 | |||||||
| F4BMX294 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,94 | ≤0,001 | 12 | 15 | 95 | |||||||
| F4BMX300 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3.0 | ≤0,0015 | 12 | 15 | 95 | |||||||
| F4BMX320 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3.2 | ≤0,0015 | 12 | 15 | 95 | |||||||
| F4BMX338 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3,38 | ≤0,0015 | 12 | 15 | 95 | |||||||
| F4BMX350 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3,5 | ≤0,0015 | 12 | 15 | 95 | |||||||
| F4BME-1/2 | F4BME217 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2.17 | ≤0,00017 | Venjuleg skilyrði ≥ 1000000, stöðugur raki ≥ 100000 | Venjuleg skilyrði ≥ 10000, stöðugur raki ≥ 1000 | ≤0,02 | 0,8 | 25 ára | 34 | 252 | eðlilegt hitastig ≥18 Stöðugur raki-hiti ≥15 | 2,1～2,35 |
| F4BME220 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2.2 | ≤0,00017 | 25 ára | 34 | 252 | |||||||
| F4BME245 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,45 | ≤0,001 | 14 | 21 | 173 | |||||||
| F4BME255 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,55 | ≤0,001 | 14 | 21 | 173 | |||||||
| F4BME265 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,65 | ≤0,001 | 14 | 21 | 173 | |||||||
| F4BME275 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,75 | ≤0,001 | 14 | 21 | 173 | |||||||
| F4BME285 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,85 | ≤0,001 | 14 | 21 | 173 | |||||||
| F4BME295 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,95 | ≤0,001 | 12 | 15 | 95 | |||||||
| F4BME300 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3.0 | ≤0,0015 | 12 | 15 | 95 | |||||||
| F4BME320 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3.2 | ≤0,0015 | 12 | 15 | 95 | |||||||
| F4BME338 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3,38 | ≤0,0015 | 12 | 15 | 95 | |||||||
| F4BME350 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3,5 | ≤0,0015 | 12 | 15 | 95 | |||||||
| F4BT-1/2 | F4BT294 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,94 | ≤0,001 | Venjuleg skilyrði ≥ 100000, stöðugur raki ≥ 10000 | ≥10000 | ≤0,02 | 0,4 | 20 | 25 ára | 140 | eðlilegt tímabil ≥17 Eftir hitaspennu ≥14 | 2,3～2,6 |
| F4BT300 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3.0 | ≤0,001 | ||||||||||
| F4BT320 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3.2 | ≤0,001 | ||||||||||
| F4BT338 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3,38 | ≤0,001 | ||||||||||
| F4BT348 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 3,48 | ≤0,001 | ||||||||||
| F4BT600 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 6.0 | ≤0,001 | ||||||||||
| F4BT615 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 6.15 | ≤0,001 | ||||||||||
| F4BT920 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 9.2 | ≤0,001 | ||||||||||
| F4BT1020 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 10.2 | ≤0,001 | ||||||||||
| F4BDZ294 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,94 | / | / | / | / | / | / | / | / | / | / | |
| F4B-1/AI(CU) | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,25 | ≤0,001 | Venjuleg skilyrði ≥ 1000000, stöðugur raki ≥ 100000 | Eðlileg skilyrði ≥ 0,0001, stöðugur raki ≥ 0,001 | ≤0,02 | 0,8 | 25 ára | 34 | 252 | / | 2,2～2,3 | |
| Pólýtetraflúoróetýlen + trefjaplastdúkur | 2,65 | ≤0,001 | 14 | 21 | 173 | / | |||||||
| Pólýtetraflúoróetýlen + trefjaplastdúkur | 3 | ≤0,001 | 12 | 15 | 95 | / | |||||||
| Pólýtetraflúoróetýlen + trefjaplastdúkur | 3,5 | ≤0,001 | 12 | 15 | 95 | / | |||||||
| F4T-1/2 | Pólýtetraflúoróetýlen + trefjaplastdúkur | 2.2 | ≤0,001 | Eðlileg skilyrði ≥ 1000000000, stöðugur raki ≥ 10000000 | Venjuleg skilyrði ≥ 10000000, stöðugur raki ≥ 100000 | ≤0,01 | 0,4 | 9,8～0,0001 | eðlilegt hitastig ≥8 Stöðugur raki-hiti ≥6 | 2,2～2,3 | |||
| TP-1/2 | Örbylgjuofnssamsett | 3～6 | ≤0,001 | Eðlileg skilyrði ≥ 1000000000, stöðugur raki ≥ 100000 | Venjuleg skilyrði ≥ 10000000, stöðugur raki ≥ 100000 | ≤0,02 | 0,5 | ﹤0,00006 | eðlilegt tímabil ≥6 Stöðugur raki-hiti ≥4 | 1,0-2,9 | |||
| TP-1/2 | Örbylgjuofnssamsett | 9.6 | ≤0,001 | Eðlileg skilyrði ≥ 1000000000, stöðugur raki ≥ 100000 | Venjuleg skilyrði ≥ 10000000, stöðugur raki ≥ 100000 | ≤0,02 | 0,5 | ﹤0,00006 | eðlilegt tímabil ≥6 Stöðugur raki-hiti ≥4 | 1,0-2,9 | |||
| Örbylgjuofnssamsett | 10.2 | ≤0,001 | |||||||||||
| Örbylgjuofnssamsett | 10,5 | ≤0,001 | |||||||||||
| Örbylgjuofnssamsett | 11～16 | ≤0,001 | |||||||||||
| TPH-1/2 | Nýtt örbylgjuofnssamsett efni | 2,65 | ≤0,001 | Eðlileg skilyrði ≥ 1000000000, stöðugur raki ≥ 1000000 | ≥1000000 | ≤0,02 | 0,3 | 50 | 50 | 50 | eðlilegt tímabil ≥6 Stöðugur raki-hiti ≥4 | 1,05 | |
| TF-1/2 | Pólýtetraflúoróetýlen + keramik | 6 | ≤0,001 | Venjuleg skilyrði ≥ 100000, stöðugur raki ≥ 10000 | Venjuleg skilyrði ≥ 100.000, stöðugur raki ≥ 1000 | ≤0,02 | 0,5 | ≤0,00001 | ≥6 | 2,0-3,5 | |||
| Pólýtetraflúoróetýlen + keramik | 6 | ≤0,001 | |||||||||||
| Pólýtetraflúoróetýlen + keramik | 9.2 | ≤0,001 | |||||||||||
| Pólýtetraflúoróetýlen + keramik | 9.6 | ≤0,001 | |||||||||||
| Pólýtetraflúoróetýlen + keramik | 10.2 | ≤0,001 | |||||||||||
| F4B | F4B-N | Pólýtetraflúoróetýlen + glerhúðað klút (til að koma í veg fyrir að það festist) | 2.7 | ≤0,0002～0,0005 | eðlilegt gildi ≥1013 | eðlilegt gildi ≥1012 | / | / | / | / | / | / | / |
| F4B-J | Pólýtetraflúoróetýlen + glerhúðað efni (til einangrunar) | 2.7 | ≤0,0002～0,0005 | eðlilegt gildi ≥1013 | eðlilegt gildi ≥1012 | / | / | / | / | / | / | / | |
| F4B-T | Pólýtetraflúoróetýlen + glerlakkdúkur (öndunarvænn og viðloðunarfrír lakkdúkur) | 2.7 | ≤0,0002～0,0005 | eðlilegt gildi ≥1013 | eðlilegt gildi ≥1012 | / | / | / | / | / | / | / | |
