Kecacatan dan Penyelesaian Proses SMT Biasa: Panduan Lengkap untuk Pemasangan PCB yang Boleh Dipercayai

Mengapa Kawalan Kecacatan Proses SMT Adalah Penting
Teknologi Pemasangan Permukaan (SMT) memerlukan ketepatan tahap mikron dalam pemendapan pes, penempatan komponen dan pengurusan haba. Variasi dalam reka bentuk stensil, isipadu pes pateri atau profil aliran semula boleh menyebabkan kecacatan yang menjejaskan kebolehpercayaan produk—terutamanya dalam reka bentuk berketumpatan tinggi, berkelajuan tinggi atau berbilang lapisan. Untuk aplikasi aeroangkasa, automotif, perubatan dan telekomunikasi, kecacatan SMT yang tidak dikesan boleh menyebabkan kegagalan medan yang dahsyat. Panduan ini memperincikan kecacatan SMT yang lazim, punca utamanya dan penyelesaian kejuruteraan.

1. Penguburan Batu Nisan (Kesan Manhattan)

Definisi: Komponen cip (contohnya, 0201/0402) terangkat secara menegak semasa aliran semula, terpisah daripada satu pad.

Punca Teknikal:

• ·Isipadu pes pateri yang tidak seimbang antara pad berpasangan
• ·Jisim terma asimetri (contohnya, lebar surih yang tidak sama atau tuangan tembaga)
• ·Kadar tanjakan aliran semula yang berlebihan (>2°C/saat)
• ·Reka bentuk apertur stensil yang tidak dioptimumkan
• ·Geometri pad melanggar peraturan simetri IPC-7351

Penyelesaian Kejuruteraan:

• ·Reka bentuk pad/jejak simetri setiap IPC-7351B garis panduan
• ·Padankan saiz/isipadu apertur stensil untuk penamatan komponen
• ·Hadkan kadar tanjakan aliran semula kepada 1–2°C/saat
• ·Gunakan cetakan apertur (untuk pasif ≤01005)
• ·Elakkan penempatan komponen berhampiran satah kuprum yang besar

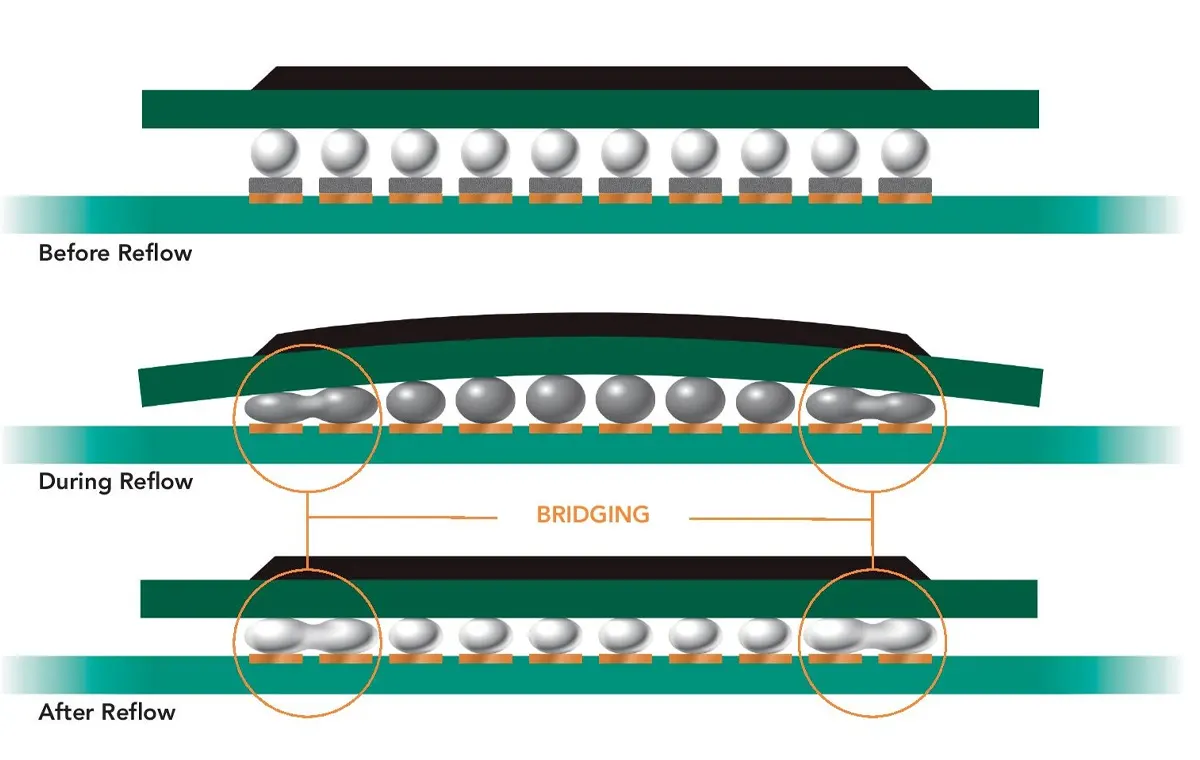

2. Penyambungan Pateri

Definisi: Sambungan pateri yang tidak disengajakan antara konduktor/pad bersebelahan.

Punca Teknikal:

• ·Apertur stensil yang terlalu besar atau isipadu tampalan yang berlebihan
• ·Empangan topeng pateri yang tidak mencukupi (
• ·Pelepasan pes yang lemah (contohnya, nisbah aspek stensil yang tidak mencukupi)
• ·Ketidaksejajaran semasa percetakan stensil

Penyelesaian Kejuruteraan:

• ·Laksanakan pengurangan apertur (contohnya, "dog-bone" untuk QFP, "home-plate" untuk BGA)
• ·Optimumkan nisbah aspek apertur (≥1.5) dan nisbah luas (≥0.66)
• ·Tentukan lebar empangan topeng pateri ≥0.025mm untuk reka bentuk pic halus
• ·Gunakan Pemeriksaan Pes Pateri 3D (SPI)
• ·Menguatkuasakan protokol pembersihan stensil

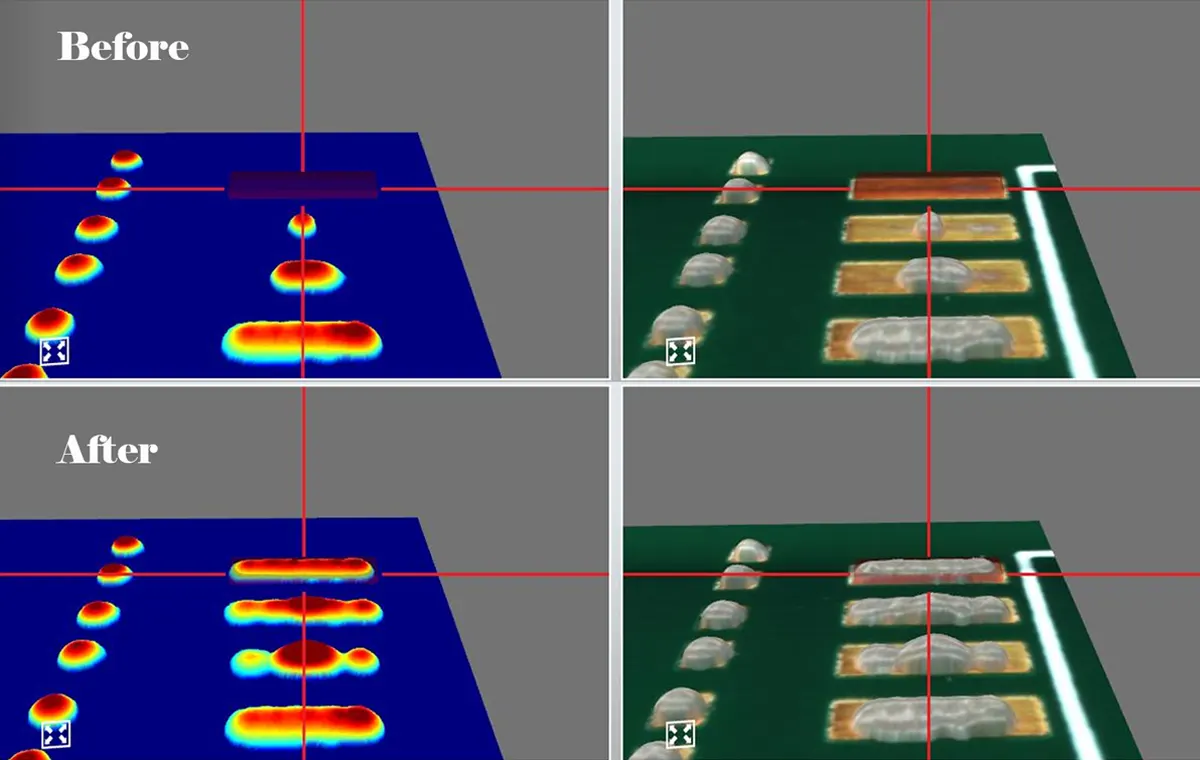

3. Pateri Tidak Mencukupi (Sambungan Tidak Membasahi/Terbuka)

Definisi: Ikatan metalurgi yang tidak lengkap disebabkan oleh pateri yang tidak mencukupi.

Punca Teknikal:

• ·Isipadu pes tidak mencukupi
• ·Profil aliran balik suboptimum (suhu puncak rendah atau TAL)
• ·Pengoksidaan pad/komponen
• ·Pengeringan pes semasa pendedahan berpanjangan

Penyelesaian Kejuruteraan:

• ·Pengoptimuman aliran semula: Puncak 240–245°C, 60–90s TAL
• ·Gunakan Jenis pes 4/5
• ·Tentukan Kemasan TUNGGAL/TUNGGAL
• ·Kawalan persekitaran percetakan: 25±3°C, 40–60% RH

4. Anjakan/Penyelarasan Komponen

Definisi: Anjakan komponen semasa aliran semula.

Punca Teknikal:

• ·Lekatan pes yang tidak mencukupi
• ·Isu getaran/perolakan penghantar
• ·Daya muncung/ketinggian-z yang salah
• ·Lengkungan PCB berhampiran Tg

Penyelesaian Kejuruteraan:

• ·Kekuatan pelekat tampal >500g/mm²
• ·Kalibrasi pilih dan letakkan: ketepatan ≤30μm, daya 0.2–0.5N
• ·Kawal kelajuan kipas dan getaran penghantar
• ·Gunakan FR-4 Tg170+ atau sokongan lekapan

5. Lompang Sambungan Pateri

Definisi: Perangkap gas yang menyebabkan kaviti pada sendi.

Kawasan Berisiko Tinggi: Pad haba QFN, bola BGA, vias arus tinggi.

Punca Teknikal:

• ·Fluks meruap perangkap tanjakan pantas
• ·Kelembapan dalam komponen MSL 2a+ yang belum dibakar
• ·Melalui pad dalam tanpa isian/penutup
• ·Tingkah laku pembasahan yang buruk

Penyelesaian Kejuruteraan:

• ·Kadar tanjakan: 1.0–1.5°C/saat
• ·Pra-bakar setiap J-STD-033
• ·Vias yang diisi/ditutup
• ·Gunakan reflow vakum atau pes bervoiding rendah

6. Bantal Kepala (PINJUL)

Definisi: Sentuhan bebola BGA ditampal tetapi gagal bergabung.

Punca Teknikal:

• ·Ketidakpadanan halaman melengkung
• ·Bola pateri teroksida
• ·TAL terlalu pendek

Penyelesaian Kejuruteraan:

• ·Bakar BGA: 125°C/12–24 jam
• ·Gunakan fluks dengan aktiviti ≥0.2%
• ·Panjangkan TAL kepada >90s, sahkan dengan sinar-X
• ·Optimumkan susunan untuk kawalan warpage

7. Percikan Bola Pateri

Definisi: Bola mikro-pateri (

Punca Teknikal:

• ·Tanjakan agresif (>3°C/saat)
• ·Aloi tidak konsisten: pes fluks
• ·Pencemaran pad
• ·Lekatan topeng pateri yang lemah

Penyelesaian Kejuruteraan:

• ·Pes tanpa pembersih dengan resin yang stabil
• ·Tanjakan prapanas: 1.0–1.5°C/saat hingga 150–180°C
• ·Gunakan pembersihan plasma
• ·Tentukan topeng pateri dengan CTI >175V

8. Pengangkatan/Penelaminasian Pad

Definisi: Pemisahan pad daripada tapak PCB.

Punca Teknikal:

• ·Kitaran kerja semula yang berlebihan
• ·Bahan CTE atau Tg paksi-z rendah
• ·Penyerapan lembapan

Penyelesaian Kejuruteraan:

• ·Hadkan kepada ≤2 kitaran haba setiap pad
• ·Gunakan alat kerja semula yang dikawal oleh termogandingan
• ·Bakar PCB: 125°C/4–8 jam (IPC-1601)
• ·Gunakan laminasi: Tg >170°C, Td >340°C

Pencegahan Kecacatan SMT Sistematik

• ·DFM: Pemeriksaan corak tanah IPC-2581, IPC-7351B
• ·Pemeriksaan: SPI sebaris → AOI → Profil ketuhar AXI, KIC
• ·Bahan: MSL setiap IPC-J-STD-033, ujian SLP
• ·Latihan: Pensijilan IPC-A-610H, IPC-7711/7721
