PCB Radar Automotif RF Gelombang Mikro Rogers
PCB frekuensi tinggi untuk Radar Automotif Gelombang Milimeter
5G dan perjalanan mudah alih merupakan hasil integrasi mendalam industri automotif dengan teknologi maklumat generasi baharu seperti komunikasi, kecerdasan buatan dan pengkomputeran berprestasi tinggi IoT. Ia merupakan hala tuju utama untuk pembangunan pintar dan rangkaian bidang automotif dan pengangkutan global. Kenderaan autonomi yang dilengkapi dengan teknologi 5G dapat mencapai pemanduan yang lebih selamat dan pengalaman menunggang yang lebih selesa. Penghantaran isyarat 5G yang lebih pantas akan memberikan sistem kenderaan lebih banyak masa untuk memberikan maklum balas dan pemprosesan, sekali gus memastikan keselamatan pemanduan dan memberikan pengalaman memandu yang lebih cekap.
Aplikasi utama dalam pemanduan autonomi ialah sensor radar gelombang milimeter, yang kebanyakannya menggunakan bahan seperti RO3003G2TM, RO3003TM, RO4830TM, CLTE-MWTM, dan sebagainya. Ia digunakan secara meluas dalam radar gelombang milimeter 77GHz dan mempunyai pemalar dielektrik yang sangat stabil dan faktor pelesapan ultra rendah (faktor pelesapan 0.001 biasanya diuji pada 10 GHz). Pada masa yang sama, struktur tanpa gentian kaca mengurangkan lagi variasi pemalar dielektrik tempatan dalam jalur frekuensi gelombang milimeter. Menghapuskan kesan gentian kaca isyarat akan meningkatkan lagi kestabilan fasa sensor radar.
Dengan pembangunan sensor radar dalam jalur frekuensi 79 GHz (77-81 GHz), lebar jalur isyaratnya yang lebih luas dapat meningkatkan lagi resolusi sensor radar, meningkatkan sudut pengimbasan, dan juga mencapai pengimejan 4D.

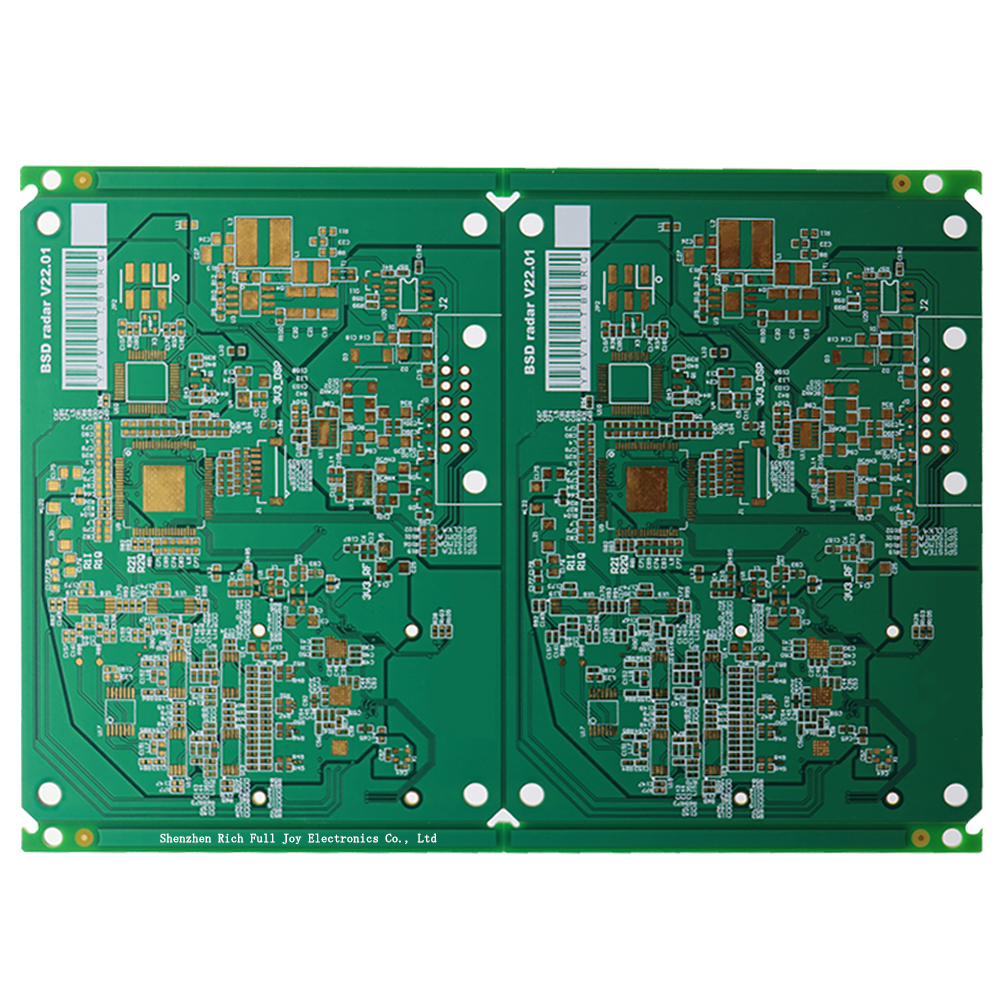

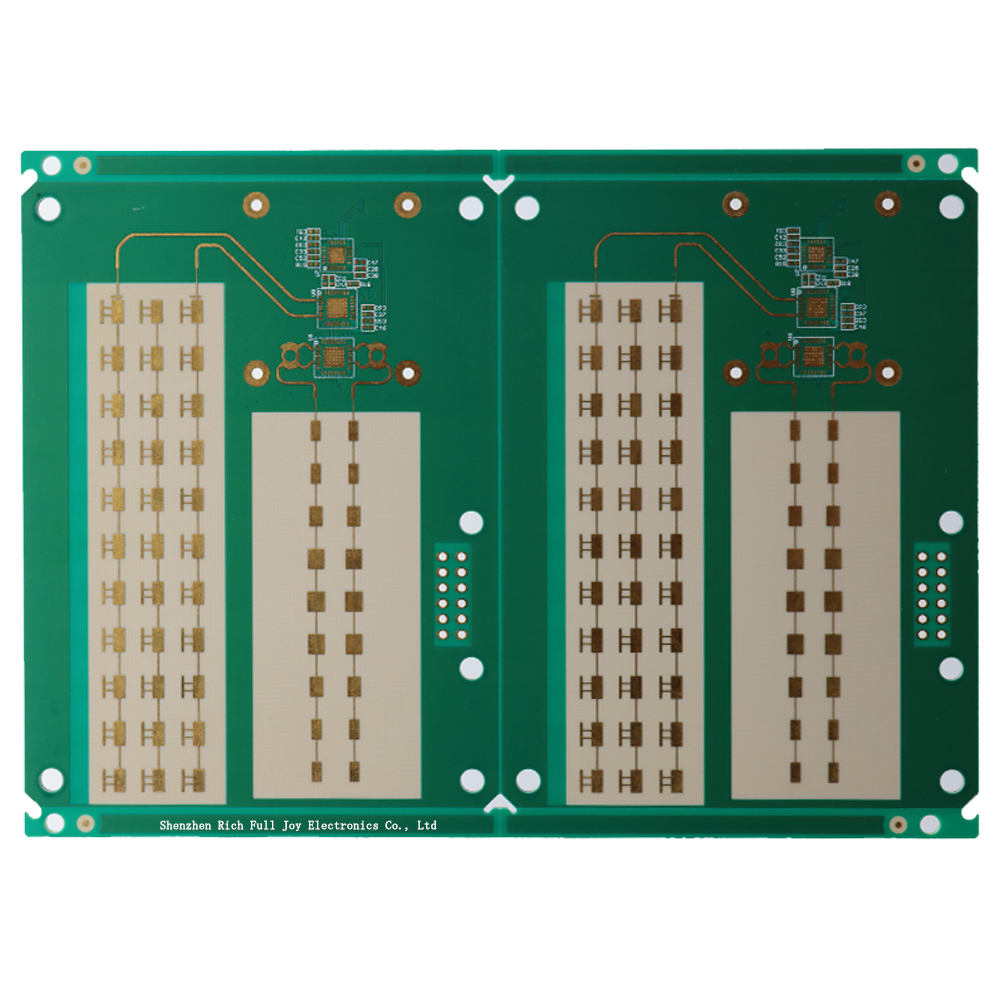

PCB Rogers untuk sensor radar gelombang milimeter (lihat rajah 1 dan 2 untuk butiran lanjut)
Jadual parameter spesifikasi PCB frekuensi tinggi (Rogers)RO3003™
Substrat frekuensi tinggi (Rogers) RO3003™ ialah bahan komposit PTFE yang diisi dengan seramik, digunakan untuk PCB dalam aplikasi gelombang mikro dan RF komersial. Reka bentuk unik ini memberikan kestabilan kepada bahan tersebut dan menghapuskan perubahan langkah dalam pemalar dielektrik bahan PTFE tujuan umum pada suhu bilik.
Substrat frekuensi tinggi Rogers RO3003™ masih mempunyai pemalar dielektrik yang stabil (Dk: 0.00+/-0.04) dan faktor pelesapan (Df: 0.0010 pada 10GHz) pada suhu dan frekuensi yang berbeza. Sangat sesuai untuk aplikasi seperti radar gelombang milimeter automotif (77 GHz), sistem bantuan pemanduan lanjutan (ADAS) dan infrastruktur tanpa wayar 5G (gelombang milimeter).
Substrat RO3003™ mempunyai kestabilan mekanikal yang sangat baik, menjadikannya mudah bagi pereka untuk menggunakan bahan dengan pemalar dielektrik yang berbeza dalam litar lapisan tunggal semasa mereka bentuk litar berbilang lapisan tanpa masalah melengkung atau kebolehpercayaan. Pekali pengembangan haba substrat RO3003™ dalam arah X/Y ialah 17/16 (ppm/℃). Nilai ini bersamaan dengan pekali pengembangan haba kuprum, jadi nilai tipikal pengecutan etsa (pembakaran selepas etsa) bahan adalah kurang daripada 0.5 mil/inci, menunjukkan kestabilan dimensi yang sangat baik. CTE dalam arah Z ialah 25 (ppm/℃), dan walaupun dalam persekitaran suhu yang keras, bahan ini masih boleh memastikan kestabilan elektroplating melalui lubang.

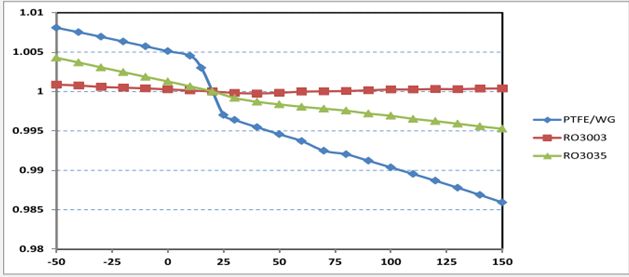

Rajah 1: Variasi pemalar dielektrik RO3003 dan RO3035 yang bergantung kepada suhu
Seperti yang ditunjukkan dalam rajah di atas, pemalar dielektrik laminasi RO3003 dan RO3035 mempamerkan kestabilan yang baik dengan suhu. Tiada perubahan langkah dalam pemalar dielektrik pada suhu bilik seperti gentian kaca PTFE.

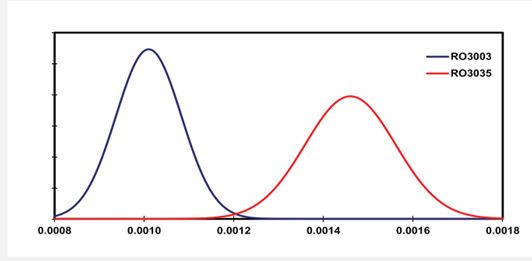

Rajah 2: Faktor pelesapan RO3003 dan RO3035.
Rajah di atas menunjukkan taburan faktor pelesapan dalam laminasi RO3003 dan RO3035. Kaedah ujian RO3003-RO3035: IPC-TM-65025.5.5 Keadaan ujian: 10 GHz 23 °C.
Permohonan
Penggunaan substrat frekuensi tinggi (lihat rajah 3-1 untuk butiran lanjut)
Jenama biasa substrat frekuensi tinggi: substrat frekuensi tinggi ARLON, substrat frekuensi tinggi TACONIC, substrat frekuensi tinggi ROGERS, Shengyi, Taiguang, Taiyao, Fushide, Wangling dan banyak lagi jenama lain. Stok syarikat: Rogers, Taconic, F4B, TP-2, FR-4 dan substrat frekuensi tinggi lain, pensampelan dipercepatkan dalam masa 24 jam.
Rogers, sebagai pembekal substrat khusus terkemuka di dunia, mempunyai bahagian pasaran lebih 50% di seluruh dunia dan 20 tahun pengalaman industri dalam bidang antena RF stesen pangkalan.
Bahan frekuensi tinggi Rogers terdiri daripada siri 3000, siri 4000, siri 5000, dan sebagainya.
RICHPCBA pakar dalam pembuatan PCB RF gelombang mikro 2-68 lapisan dan produk lain, dengan bahan frekuensi tinggi Rogers yang sedia ada, diimport dalam pembungkusan asalnya dengan rangkaian model yang lengkap. Kami menyediakan perkhidmatan pensampelan, pengeluaran dan pemprosesan PCB frekuensi tinggi Rogers.
Bidang aplikasi PCB frekuensi tinggi: digunakan secara meluas dalam peralatan komunikasi, kawalan perindustrian, rumah pintar, bekalan kuasa tersuai, jentera perubatan dan bidang lain.
Radar automotif; Antena GPS; Sistem komunikasi mudah alih: penguat kuasa dan antena; Antena dipasang untuk komunikasi tanpa wayar; Satelit untuk penghantaran langsung; Sistem kabel untuk penyambungan data; Pembaca meter jauh dan papan belakang kuasa, dsb.;
