20 پرت والا گولڈ پلیٹڈ ہائی فریکوئنسی پی سی بی: اعلیٰ کارکردگی کی ایپلی کیشنز کے لیے جدید ڈیزائن

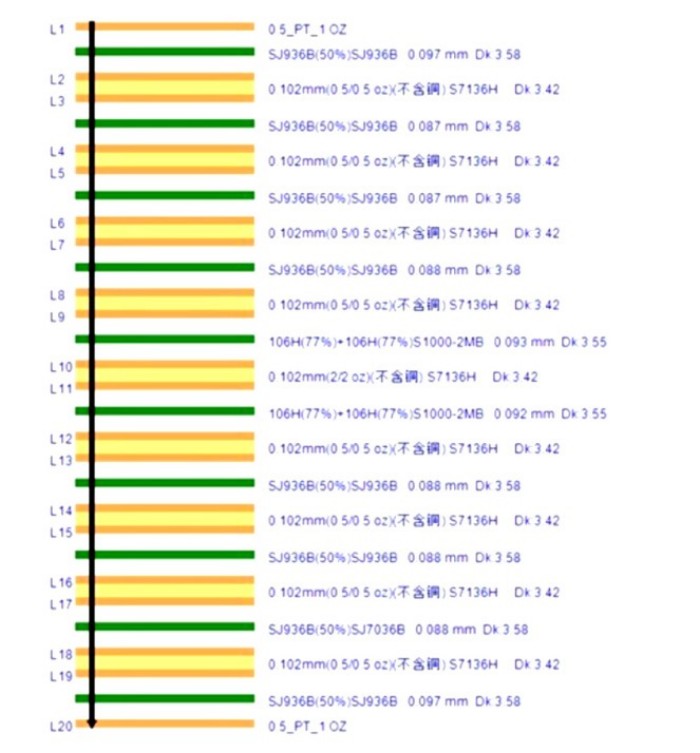

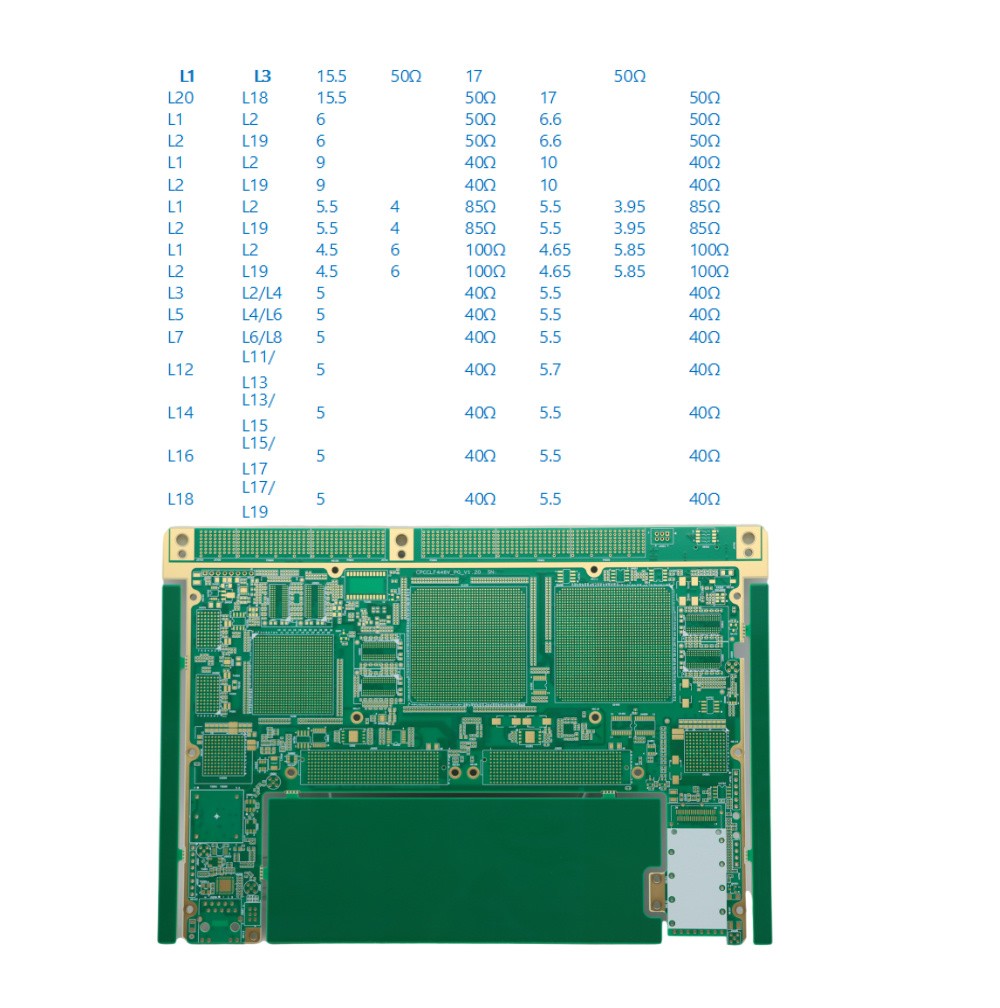

تہوں L1 اور L2 کو دیکھتے ہوئے، جب ٹریس کی چوڑائی 6 ملی ہے، ہدف کی رکاوٹ 50Ω ہے؛ جب ٹریس کی چوڑائی 9 ملی میٹر ہوتی ہے تو ہدف کی رکاوٹ 40Ω ہوتی ہے۔ یہ اعداد و شمار ظاہر کرتے ہیں کہ ٹریس کی چوڑائی اور رکاوٹ کے درمیان گہرا تعلق ہے۔ عام طور پر، ٹریس کی چوڑائی جتنی زیادہ ہوگی، رکاوٹ اتنی ہی کم ہوگی۔

اس کے علاوہ، جدول کچھ خاص تہوں کے امتزاج کو بھی ریکارڈ کرتا ہے، جیسے L3 اور L2/L4، L5 اور L4/L6، وغیرہ، 40Ω کے ہدف کی رکاوٹ کے ساتھ۔ ایڈجسٹمنٹ اور کیلکولیشن میں، ٹریس کی چوڑائی ٹھیک ہو جائے گی - اصل صورتحال کے مطابق ٹیون کی جائے گی، جیسے کہ اسے 5.5 میل تک ایڈجسٹ کرنا۔

تیز رفتار ڈیجیٹل سگنل ٹرانسمیشن میں، سگنل کی سالمیت انتہائی اہمیت کی حامل ہے۔ درست رکاوٹ کنٹرول سگنل کی عکاسی کو کم کر سکتا ہے اور اس بات کو یقینی بنا سکتا ہے کہ سگنل ٹرانسمیشن کے دوران اپنی اصل شکل اور طول و عرض کو برقرار رکھے، اس طرح ڈیٹا کی منتقلی کی درستگی اور وشوسنییتا کو بہتر بنایا جا سکتا ہے۔ مثال کے طور پر، تیز رفتار سیریل کمیونیکیشن انٹرفیس (جیسے USB 3.0، HDMI، وغیرہ) میں، سخت مائبادی میچنگ تیز رفتار ڈیٹا کی ترسیل کو یقینی بنانے کی کلید ہے۔

عین مائبادا کنٹرول الیکٹرانک آلات کی کارکردگی اور استحکام کو بہتر بنا سکتا ہے۔ ہائی فریکوئنسی سرکٹس میں، جیسے ریڈیو - فریکوئنسی (RF) سرکٹساور مائکروویو سرکٹس، مائبادا میں معمولی تبدیلیاں سگنل کی ترسیل اور پروسیسنگ پر نمایاں اثر ڈال سکتی ہیں۔ مائبادی ڈیزائن کو بہتر بنا کر، سرکٹ کے حاصل، حساسیت اور سلیکٹیوٹی کو بہتر بنایا جا سکتا ہے، اس طرح پورے سسٹم کی کارکردگی میں اضافہ ہوتا ہے۔

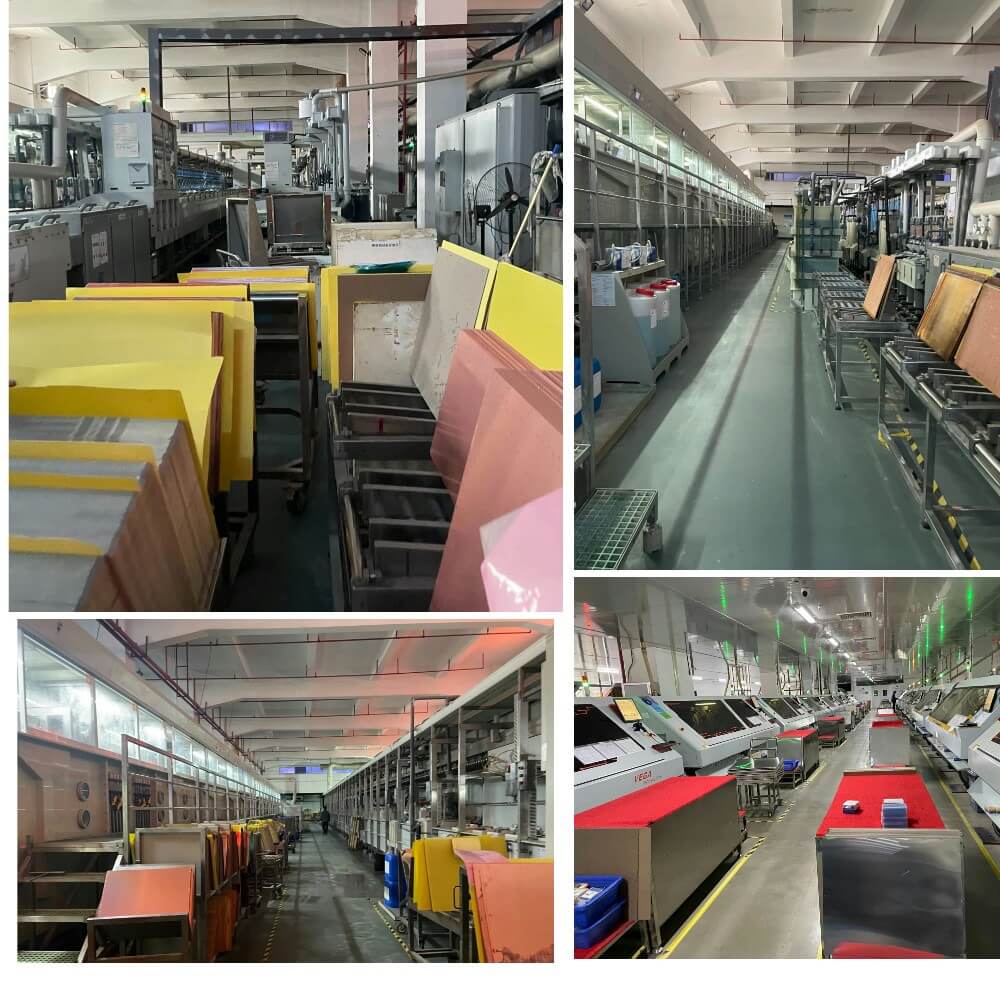

معیار اور وشوسنییتا کے اعلیٰ ترین معیارات کو یقینی بنانے کے لیے، یہ 20 پرتوں والا گولڈ چڑھایا ہوا ہائی فریکوئنسی پی سی بی سخت اور جامع معیار کے معائنہ کے عمل سے گزرتا ہے۔ ہر پی سی بی کو اعلی درجے کے ٹیسٹوں کی ایک سیریز کا نشانہ بنایا جاتا ہے، بشمول رکاوٹ کی جانچ، سگنل کی سالمیت کی جانچ، اور اعلی تعدد کی کارکردگی کا جائزہ۔ امپیڈینس ٹیسٹنگ اس بات کو یقینی بناتی ہے کہ پی سی بی ہائی فریکوئنسی ایپلی کیشنز کے لیے ضروری برقی ضروریات کو پورا کرتا ہے، سگنل کے نقصان اور مسخ کو کم سے کم کرتا ہے۔ سگنل کی سالمیت کی جانچ اس بات کی تصدیق کے لیے کی جاتی ہے کہ پی سی بی پیچیدہ برقی مقناطیسی ماحول میں بھی تیز رفتار سگنلز کی سالمیت کو برقرار رکھ سکتا ہے۔ مزید برآں، پی سی بی کا تھرمل استحکام، مکینیکل طاقت، اور ماحولیاتی عوامل جیسے نمی اور کمپن کے خلاف مزاحمت کے لیے ٹیسٹ کیا جاتا ہے۔ یہ ٹیسٹ جدید ترین آلات کا استعمال کرتے ہوئے کیے جاتے ہیں، بشمول خودکار نظری معائنہ (AOI) اور ایکس رے معائنہ کے نظام، کسی بھی ممکنہ نقائص یا عدم مطابقت کا پتہ لگانے کے لیے۔ کوالٹی کنٹرول کے اس طرح کے سخت اقدامات پر عمل کرتے ہوئے، ہم اس بات کو یقینی بناتے ہیں کہ ہر پی سی بی مسلسل کارکردگی اور قابل اعتماد فراہم کرتا ہے، حتیٰ کہ انتہائی اہم ایپلی کیشنز کے تقاضوں کو پورا کرتا ہے۔

سخت جانچ کے علاوہ، اس پی سی بی کو ایک مضبوط ٹریس ایبلٹی سسٹم کی مدد حاصل ہے جو خام مال کی خریداری سے لے کر حتمی مصنوعات تک مینوفیکچرنگ کے عمل کے ہر مرحلے کو ٹریک کرتا ہے۔ پی سی بی کی تیاری میں استعمال ہونے والے ہر جزو اور مواد کو احتیاط سے دستاویز کیا جاتا ہے، بشمول سپلائر کی معلومات، بیچ نمبرز، اور معیار کے سرٹیفیکیشنز۔ یہ ٹریس ایبلٹی سسٹم پوری سپلائی چین میں مکمل شفافیت اور جوابدہی کو یقینی بناتا ہے، جس سے ہمیں پیدا ہونے والے کسی بھی مسئلے کی فوری شناخت اور حل کرنے کی اجازت ملتی ہے۔ مثال کے طور پر، اگر مواد کی ایک مخصوص کھیپ میں خرابی پائی جاتی ہے، تو پتہ لگانے کا نظام ہمیں متاثرہ مصنوعات کی نشاندہی کرنے اور بغیر کسی تاخیر کے اصلاحی کارروائی کرنے کے قابل بناتا ہے۔ مزید برآں، یہ سسٹم ہمارے صارفین کو پی سی بی کی پروڈکشن ہسٹری کا تفصیلی ریکارڈ فراہم کرتا ہے، جس میں ٹیسٹ کے نتائج اور معائنہ کی رپورٹیں شامل ہیں، جس سے انہیں پروڈکٹ کے معیار اور بھروسے پر اعتماد حاصل ہوتا ہے۔ ایک جامع ٹریس ایبلٹی سسٹم کو برقرار رکھتے ہوئے، ہم نہ صرف اپنے PCBs کے معیار کو بڑھاتے ہیں بلکہ اپنے صارفین کے ساتھ اعتماد بھی بڑھاتے ہیں، اس بات کو یقینی بناتے ہوئے کہ وہ ایسی مصنوعات حاصل کریں جو ان کی درست خصوصیات اور کارکردگی کے تقاضوں کو پورا کریں۔

ہماری کوالٹی ایشورنس کا عمل صنعتی معیارات سے زیادہ مصنوعات کی فراہمی کے لیے ہمارے عزم کا عکاس ہے۔ ایک پیچیدہ ٹریس ایبلٹی سسٹم کے ساتھ جدید ٹیسٹنگ ٹیکنالوجیز کو یکجا کرکے، ہم اس بات کو یقینی بناتے ہیں کہ ہر پی سی بی درستگی اور بھروسے کی اعلیٰ ترین سطح پر بنایا گیا ہے۔ فضیلت کے لیے یہ عزم فوجی، ایرو اسپیس اور ٹیلی کمیونیکیشن جیسی صنعتوں میں خاص طور پر اہم ہے، جہاں چھوٹی سے چھوٹی خرابی بھی اہم نتائج کا باعث بن سکتی ہے۔ ہماری کوالٹی ایشورنس ٹیم ہماری انجینئرنگ اور مینوفیکچرنگ ٹیموں کے ساتھ مل کر کام کرتی ہے تاکہ ہمارے عمل کو مسلسل بہتر بنایا جا سکے اور PCB ٹیکنالوجی میں جدید ترین پیش رفت کو شامل کیا جا سکے۔ یہ تعاون پر مبنی نقطہ نظر ہمیں صنعت میں سب سے آگے رہنے کی اجازت دیتا ہے، اور اپنے صارفین کو جدید حل فراہم کرتا ہے جو ان کی ابھرتی ہوئی ضروریات کو پورا کرتے ہیں۔ چاہے آپ اگلی نسل کے ریڈار سسٹم کو ڈیزائن کر رہے ہوں یا تیز رفتار کمیونیکیشن نیٹ ورک، آپ ہمارے PCBs پر بھروسہ کر سکتے ہیں کہ آپ کو کامیابی کے لیے درکار کارکردگی اور بھروسہ فراہم کر سکیں۔

مینوفیکچرنگ کے عمل کے ہر مرحلے پر معیار کو ترجیح دیتے ہوئے، ہم اس بات کو یقینی بناتے ہیں کہ ہمارے پی سی بی نہ صرف ہمارے صارفین کی توقعات پر پورا اتریں بلکہ ان کو جدت کی حدوں کو آگے بڑھانے کے لیے اعتماد فراہم کریں۔

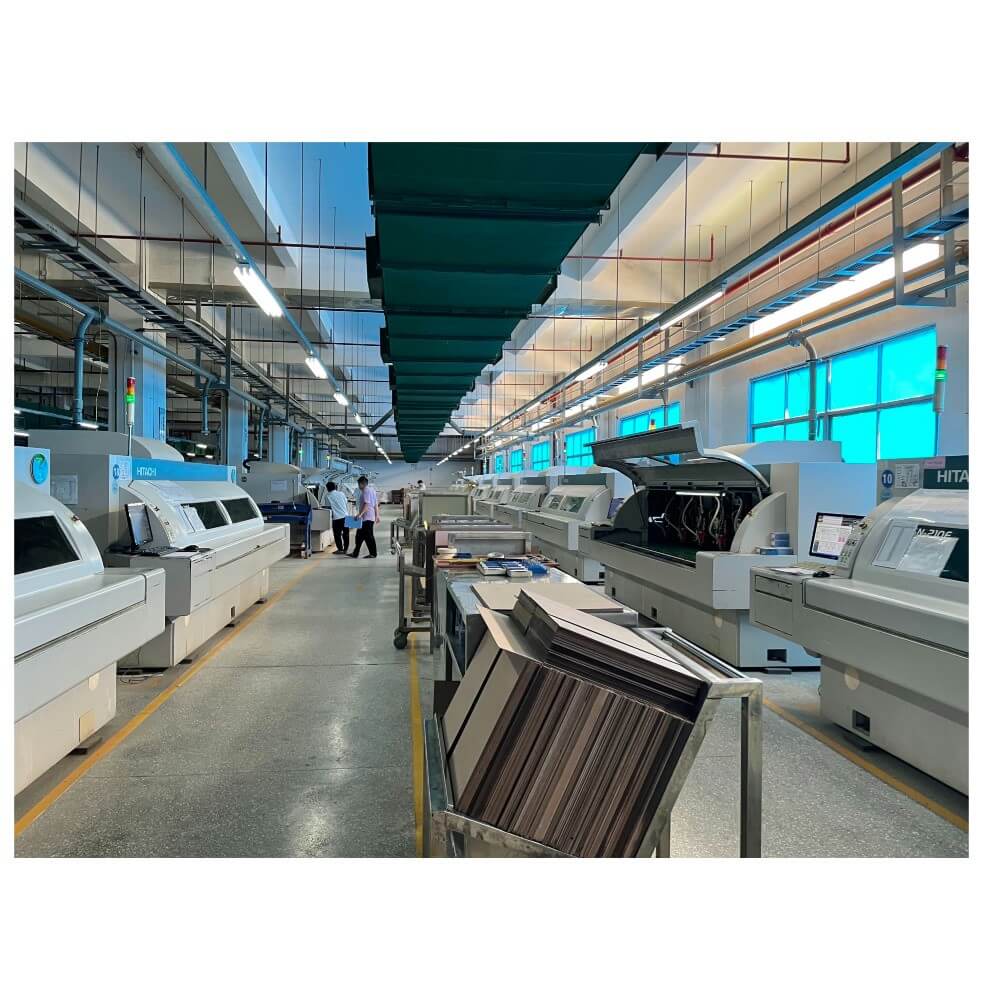

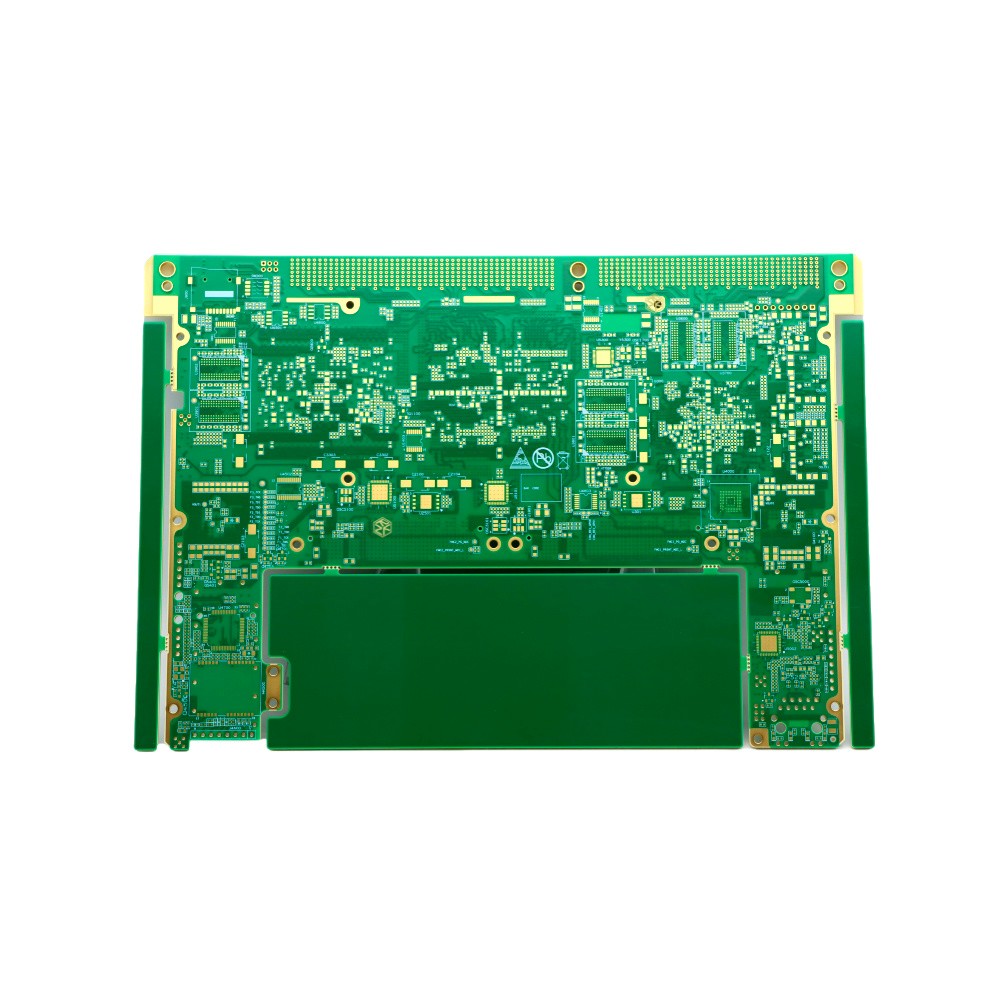

PCBs پر گولڈ چڑھانا بہت سے فوائد پیش کرتا ہے، خاص طور پر اعلی تعدد اور اعلی قابل اعتماد ایپلی کیشنز میں۔ سونے کی سطح بہترین چالکتا فراہم کرتی ہے، کم سے کم سگنل کے نقصان اور بجلی کی بہترین کارکردگی کو یقینی بناتی ہے۔ یہ خاص طور پر ہائی فریکوئنسی سگنلز کے لیے اہم ہے، جہاں معمولی مزاحمت بھی سگنل کی نمایاں کمی کا باعث بن سکتی ہے۔ گولڈ چڑھانا پی سی بی کی پائیداری کو بھی بڑھاتا ہے، اسے آکسیڈیشن اور سنکنرن سے بچاتا ہے، جو مرطوب یا کیمیائی طور پر جارحانہ ماحول میں ہو سکتا ہے۔ مزید برآں، گولڈ چڑھانا قابل اعتماد سولڈریبلٹی اور رابطے کی کارکردگی کو یقینی بناتا ہے، جو ان اجزاء کے لیے اہم ہے جن کو بار بار کنکشن اور منقطع ہونے کی ضرورت ہوتی ہے۔ اس PCB پر 2µ" سونے کی موٹائی کارکردگی اور لاگت کے درمیان توازن کو یقینی بناتی ہے، جو کہ ضرورت سے زیادہ مواد کے استعمال کے بغیر دیرپا اعتبار فراہم کرتی ہے۔

بیولڈ ایج ڈیزائن اس اعلی تعدد پی سی بی کی ایک انوکھی خصوصیت ہے، جو فنکشنل اور مکینیکل دونوں طرح کے فوائد پیش کرتی ہے۔ فعال نقطہ نظر سے، بیولڈ کنارے سگنل کی عکاسی اور مداخلت کو کم کرنے میں مدد کرتے ہیں، جو اعلی تعدد ایپلی کیشنز میں عام مسائل ہیں۔ یہ ڈیزائن ہموار سگنل کی ترسیل کو یقینی بناتا ہے اور نقصانات کو کم کرتا ہے، جس سے پی سی بی کی مجموعی کارکردگی میں اضافہ ہوتا ہے۔ میکانکی طور پر، بیولڈ کنارے تناؤ کے ارتکاز پوائنٹس کو کم کرتے ہیں، جس سے پی سی بی کو ہینڈلنگ اور انسٹالیشن کے دوران جسمانی نقصان سے زیادہ مزاحم بنتا ہے۔ یہ خاص طور پر ان ایپلی کیشنز میں اہم ہے جہاں پی سی بی کو کمپن یا مکینیکل جھٹکے لگ سکتے ہیں، جیسے فوجی یا ایرو اسپیس سسٹم میں۔ بیولڈ ایج ڈیزائن پیچیدہ اسمبلیوں میں آسان انضمام کی سہولت بھی فراہم کرتا ہے، کامل فٹ ہونے کو یقینی بناتا ہے اور تنصیب کی غلطیوں کے خطرے کو کم کرتا ہے۔

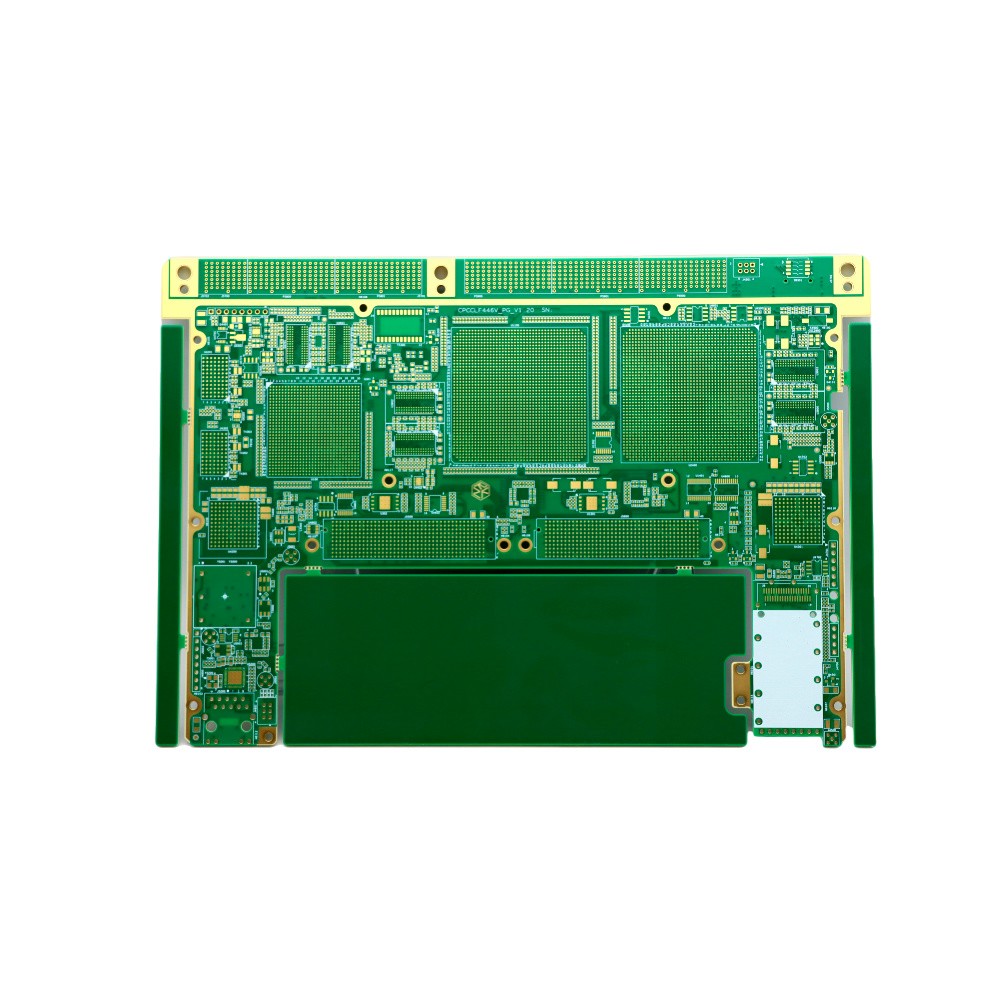

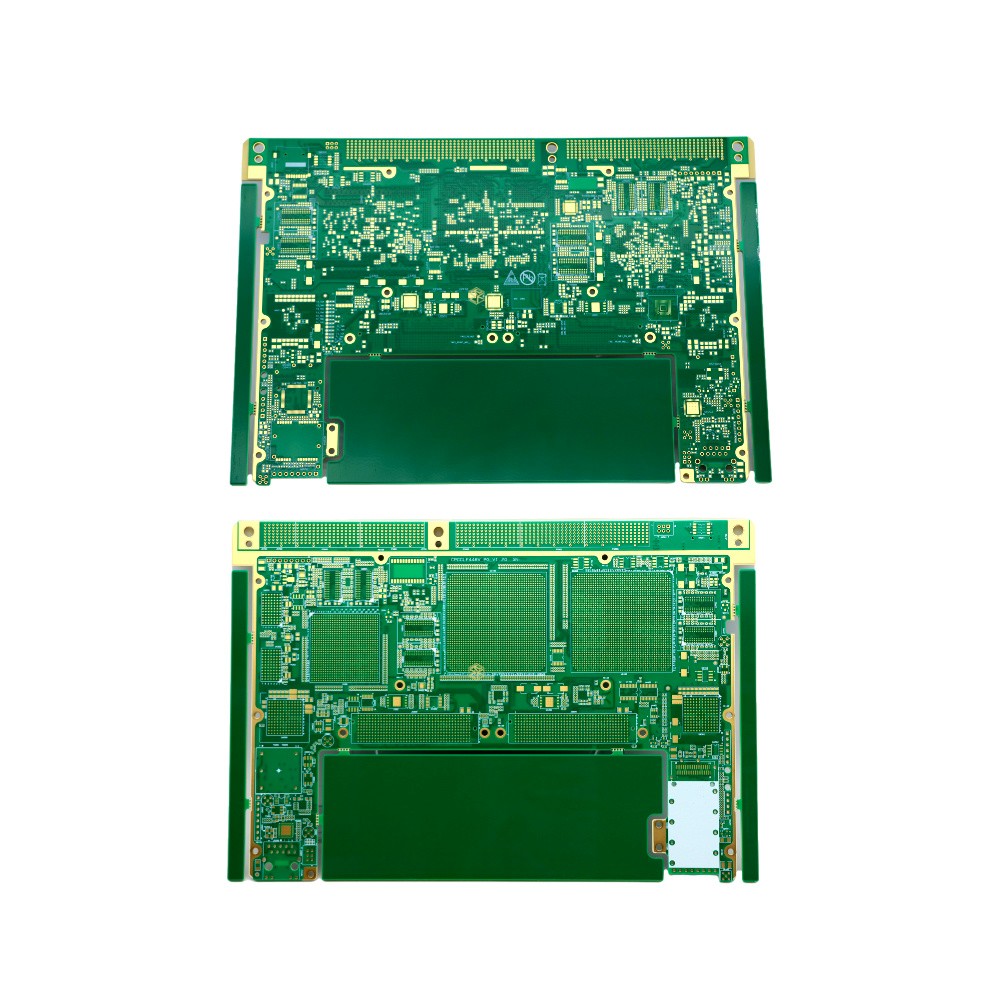

یہ 20 لیئر گولڈ پلیٹڈ ہائی فریکوئنسی پی سی بی کو اعلیٰ کارکردگی کی ایپلی کیشنز کی مطلوبہ ضروریات کو پورا کرنے کے لیے ڈیزائن کیا گیا ہے، جس میں وشوسنییتا، درستگی اور اعلیٰ فعالیت پیش کی گئی ہے۔ اپنے ہائی-ٹی جی میٹریل، گولڈ چڑھایا سطح، اور بیولڈ ایج ڈیزائن کے ساتھ، یہ انتہائی مشکل ماحول میں بھی بہترین کارکردگی کو یقینی بناتا ہے۔ چاہے ملٹری ریڈار سسٹم، ایرو اسپیس کمیونیکیشن، یا ہائی فریکوئنسی ٹیسٹنگ آلات میں استعمال کیا جائے، یہ پی سی بی اہم ایپلی کیشنز کے لیے درکار استحکام اور سگنل کی سالمیت فراہم کرتا ہے۔ اس کا جدید ترین مینوفیکچرنگ عمل اور سخت کوالٹی اشورینس اس کی وشوسنییتا کی مزید ضمانت دیتا ہے، جو اسے ان صنعتوں کے لیے مثالی انتخاب بناتا ہے جہاں کارکردگی اور درستگی سب سے اہم ہے۔

پی سی بی ٹکنالوجی میں تازہ ترین پیشرفت کا فائدہ اٹھاتے ہوئے، یہ پروڈکٹ اعلی تعدد ایپلی کیشنز کے لیے ایک نیا معیار قائم کرتا ہے، اس بات کو یقینی بناتا ہے کہ آپ کا سسٹم تمام حالات میں بہترین کارکردگی پر کام کرتا ہے۔
