لوحة دوائر مطبوعة عالية الأداء بست طبقات هجينة عالية التردد وحواف معدنية | Rogers RO4350B + S1000 - 2M |
مواصفات المنتج
تتميز لوحة الدوائر المطبوعة الهجينة ذات الست طبقات عالية التردد والحواف المعدنية بمزيجها الفريد من المواد والميزات المتقدمة.

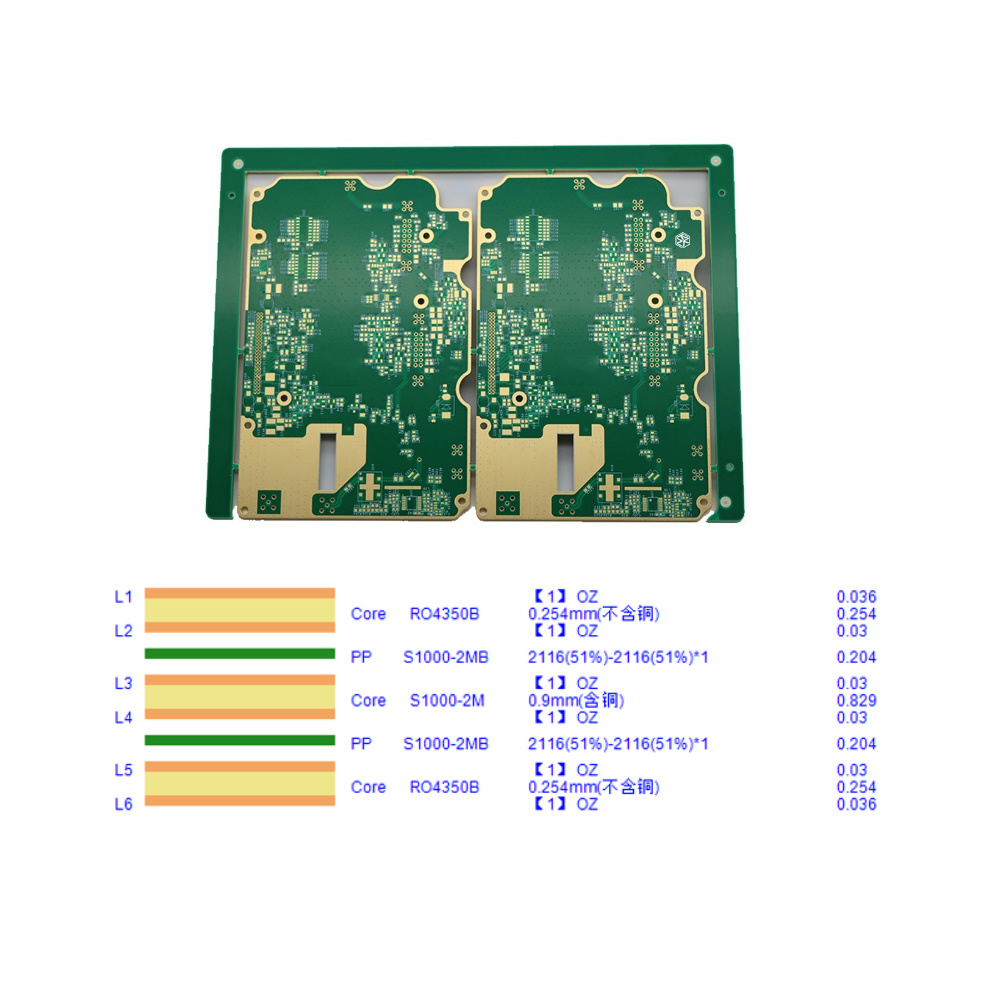

يكتب لوحة دوائر مطبوعة بتقنية الضغط الهجين عالي التردد | لوحة دوائر مطبوعة بحواف معدنية | المعاوقة مادة Rogers RO4350B+Regular Substrates S1000 - 2M, FR - 4, TG170 عدد الطبقات 6 لتر سمك اللوح 2.0 مم مقاس واحد 202*146 مم/قطعتان تشطيب السعر يوافق سمك النحاس الداخلي 35um سُمك النحاس الخارجي 35um لون قناع اللحام أخضر (GTS، GBS) ألوان طباعة الشاشة الحريرية أبيض (GTO، GBO) عن طريق العلاج ثقوب سدادة قناع اللحام كثافة ثقوب الحفر الميكانيكي 8 واط/م² الحد الأدنى للحجم عبر الحجم 0.25 مم الحد الأدنى لعرض السطر / المسافة 5/5 مل نسبة الفتحة 8 مليون أوقات عصيبة مرة واحدة أوقات الحفر مرة واحدة PN B0600853B
تفاصيل المنتج
أبرز ملامح التصنيع: التقنيات الرئيسية في إنتاج لوحات الدوائر المطبوعة
في مجال تصنيع لوحات الدوائر المطبوعة شديد التنافسية، تُعد لوحات الدوائر المطبوعة الهجينة عالية التردد ذات الست طبقات ولوحات الدوائر المطبوعة ذات الحواف المعدنية دليلاً على ابتكارنا وخبرتنا. بصفتنا شركة رائدة مصنعي لوحات الدوائر المطبوعة،نحن نستفيد من مزايا المواد عالية الجودة مثل Rogers RO4350B و S1000 - 2M، بالإضافة إلى تقنيات المعالجة المتطورة، لتحقيق أداء متميز للوحات الدوائر.
أهم ميزات التصنيع:
تكامل المواد المتقدمة: ينتج عن دمج مادة Rogers RO4350B، المعروفة بخصائصها منخفضة الفقد، مع مادة S1000-2M، وهي ركيزة عادية عالية الأداء، بالإضافة إلى مادتي FR-4 وTG170، لوحة دوائر مطبوعة (PCB) ذات خصائص كهربائية وميكانيكية ممتازة. يتيح هذا المزيج معالجة فعالة لإشارات الترددات العالية، ويوفر استقرارًا في مختلف ظروف التشغيل.
تقنية الحواف المعدنية: لا توفر إضافة الحواف المعدنية حماية ميكانيكية معززة فحسب، بل تعمل أيضًا كدرع فعال ضد التداخل الكهرومغناطيسي. تضمن هذه التقنية قدرة لوحة الدوائر المطبوعة على العمل في بيئات ذات تداخل عالٍ دون المساس بسلامة الإشارة، مما يجعلها مناسبة للتطبيقات التي تُعد فيها سلامة الإشارة أمرًا بالغ الأهمية.
معالجة دقيقة للغاية للثقوب الموصلة: تُعدّ معالجة ثقوب التوصيل الدقيقة لقناع اللحام لدينا أمرًا بالغ الأهمية لضمان توصيلات موثوقة بين الطبقات الداخلية. فهي تُحسّن التوصيل الكهربائي بين الطبقات، وتقلل من تداخل الإشارات، وتُساهم في الأداء العام عالي الجودة للوحة الدوائر المطبوعة في تطبيقات الترددات العالية.
التحكم الأمثل في سُمك النحاس: بفضل سُمك النحاس الداخلي والخارجي البالغ 35 ميكرومتر، تم تحسين لوحات الدوائر المطبوعة لدينا لتحقيق التوازن الأمثل بين الأداء الكهربائي والتكلفة. يضمن التحكم الدقيق في سُمك النحاس عبر جميع الطبقات توصيلًا مستقرًا للطاقة ونقلًا فعالًا للإشارات، ما يلبي متطلبات مجموعة واسعة من التطبيقات.
تصميم فائق الدقة للخطوط والمسافات: يُبرز تحقيق الحد الأدنى لعرض/مسافة الخطوط البالغ 5/5 مل قدراتنا التصنيعية المتقدمة. يسمح هذا التصميم عالي الكثافة بدمج المزيد من المكونات على اللوحة، مما يزيد من وظائفها مع تقليل حجمها الإجمالي، وهو أمر ضروري لتطوير منتجات إلكترونية صغيرة الحجم وعالية الأداء.
ما الذي يميز لوحات الدوائر المطبوعة الخاصة بنا؟
لا تقتصر منتجاتنا من لوحات الدوائر المطبوعة على تلبية معايير الصناعة فحسب، بل تتجاوزها أيضاً، مما يوفر مجموعة من المزايا التنافسية التي تميزنا عن المنافسة.
بدءًا من اختيار المواد الأولية، حيث نولي اهتمامًا دقيقًا للاحتياجات الخاصة بتطبيقات الترددات العالية وحواف المعادن، وصولًا إلى تسليم المنتج النهائي، نقدم حلولًا متكاملة. يشارك فريق خبرائنا في كل خطوة، من تحسين التصميم إلى مراقبة الجودة الصارمة، لضمان عملية سلسة ومنتج نهائي عالي الجودة.
شبكة التوريد العالمية:
لقد أقمنا شراكات متينة مع موردين مرموقين للمواد الخام مثل شركة روجرز، وغيرهم من الشركات الرائدة في هذا القطاع. تضمن شبكة التوريد العالمية هذه إمدادًا مستقرًا بمواد عالية الجودة، مما يُمكّننا من تلبية متطلبات الإنتاج بسرعة والحفاظ على جودة منتجاتنا باستمرار.
التصنيع حسب الطلب (خدمات التصميم والتصنيع حسب الطلب/خدمات تصنيع المعدات الأصلية):
ندرك أن لكل عميل متطلباته الخاصة. صُممت خدمات التصنيع المخصصة لدينا لتلبية هذه الاحتياجات بدقة. سواءً كان الأمر يتعلق بتكوين طبقات مخصص، أو متطلبات مقاومة خاصة، أو تصميم فريد لتطبيق معين، فإن فريقنا الهندسي ذو الخبرة قادر على تقديم حلول مصممة خصيصًا، مما يساعد عملاءنا على اكتساب ميزة تنافسية في السوق.
ضمان الجودة الصارم:
التزامنا بالجودة راسخ لا يتزعزع. نحمل العديد من الشهادات الدولية، بما في ذلك ISO 9001 وISO 14001 وUL. تشمل عملية مراقبة الجودة لدينا سلسلة من الاختبارات المتقدمة، مثل اختبار المعاوقة بنسبة 100%، والفحص بالأشعة السينية، واختبارات الإجهاد البيئي. هذا يضمن أن كل لوحة دوائر مطبوعة تغادر مصنعنا تلبي أعلى معايير الجودة.
لماذا تختارنا كشريك لتلبية احتياجاتك من لوحات الدوائر المطبوعة؟
✅ خبرة تزيد عن 15 عامًا في تصنيع لوحات الدوائر المطبوعة، مع التركيز على تقنيات لوحات الدوائر المطبوعة عالية التردد وذات الحواف المعدنية.
✅ تقنيات متقدمة لمعالجة حواف المعادن وثقوب سدادات قناع اللحام لتحسين الأداء والموثوقية.
✅ إجراءات صارمة لمراقبة الجودة مع اختبارات شاملة لضمان جودة المنتج على أعلى مستوى.
✅ معرفة متعمقة بمواد مثل Rogers RO4350B و S1000 - 2M، مما يمكننا من تحسين أداء لوحة الدوائر المطبوعة لتطبيقات مختلفة.
✅ حلول ODM/OEM مخصصة وسريعة التنفيذ لمساعدتك في طرح منتجاتك في السوق بشكل أسرع.
تطبيقات متعددة الاستخدامات للوحات الدوائر المطبوعة الهجينة عالية التردد ولوحات الدوائر المطبوعة ذات الحواف المعدنية
صُممت لوحات الدوائر المطبوعة الهجينة عالية التردد ذات الست طبقات وحوافها المعدنية لتلبية متطلبات مختلف الصناعات التي تتطلب لوحات دوائر عالية الأداء وموثوقة. فيما يلي بعض مجالات التطبيق الرئيسية:
1- البنية التحتية للاتصالات من الجيل الخامس والجيل السادس
يعتمد التطور السريع لتقنيات الجيل الخامس (5G) وتقنيات الجيل السادس (6G) الناشئة اعتمادًا كبيرًا على لوحات الدوائر المطبوعة عالية الأداء. تُعد لوحات الدوائر المطبوعة ذات الست طبقات، بموادها منخفضة الفقد وتحكمها الدقيق في المعاوقة، مثالية لمحطات الجيل الخامس والسادس، ووحدات الترددات اللاسلكية الأمامية، ومكونات نقل البيانات عالية السرعة. توفر الحواف المعدنية حماية إضافية ضد التداخل الكهرومغناطيسي، مما يضمن استقرار نقل الإشارة في بيئات الاتصالات المعقدة.
2- إلكترونيات الفضاء والدفاع
في قطاعي الطيران والدفاع، تُعدّ الموثوقية والأداء العالي من المتطلبات الأساسية. تُستخدم لوحات الدوائر المطبوعة (PCBs) الخاصة بنا في أنظمة الاتصالات عبر الأقمار الصناعية، والرادارات العسكرية، ومعدات إلكترونيات الطيران. إنّ الجمع بين المواد المتطورة وتقنية تشكيل الحواف المعدنية يجعلها مناسبة للبيئات القاسية، حيث تتحمل درجات الحرارة القصوى والاهتزازات والتداخل الكهرومغناطيسي مع الحفاظ على سلامة الإشارة بشكل ممتاز.
3- إلكترونيات السيارات
مع تزايد تعقيد الإلكترونيات في السيارات، لا سيما في أنظمة مساعدة السائق المتقدمة (ADAS) وتقنية المركبات الكهربائية (EV)، يزداد الطلب على لوحات الدوائر المطبوعة عالية الأداء. تُستخدم لوحاتنا الهجينة عالية التردد ذات الست طبقات والحواف المعدنية في أنظمة رادار السيارات، وأنظمة المعلومات والترفيه داخل المركبة، وأنظمة إدارة البطاريات. تساعد الحواف المعدنية على حماية المكونات الإلكترونية الحساسة من التداخل الكهرومغناطيسي، مما يضمن التشغيل الآمن والموثوق للمركبات.
4- الإلكترونيات الطبية
تتطلب الأجهزة الطبية لوحات دوائر مطبوعة عالية الجودة تضمن دقة نقل الإشارات وموثوقيتها. تُستخدم لوحاتنا في أجهزة التصوير الطبي مثل أجهزة التصوير بالرنين المغناطيسي، وأجهزة التصوير المقطعي المحوسب، وأجهزة الموجات فوق الصوتية. إن الجمع بين المواد عالية الأداء وعمليات التصنيع الدقيقة يجعلها مناسبة لهذه التطبيقات، حيث قد يؤدي أي خلل إلى عواقب وخيمة على صحة المريض.
تطبيقات الدوائر المطبوعة المرنة ذات المعاوقة المزدوجة في المنتجات الإلكترونية المتقدمة
تُستخدم الدوائر المطبوعة المرنة ذات المعاوقة المزدوجة على نطاق واسع وبشكل بالغ الأهمية في المنتجات الإلكترونية المتقدمة نظرًا لمزاياها الفريدة في الأداء. وتتمثل أبرز مظاهرها فيما يلي:
الهواتف الذكية: تسعى الهواتف الذكية إلى تحقيق النحافة والخفة والأداء العالي والوظائف المتعددة، وتلبي لوحة الدوائر المرنة ثنائية الجوانب هذه المتطلبات بدقة. تُستخدم هذه اللوحة لتوصيل اللوحة الأم وشاشة العرض، مما يتيح نقلًا مستقرًا لإشارات الفيديو عالية الوضوح وإشارات اللمس، ويضمن عرضًا واضحًا للشاشة واستجابة لمس فائقة. في الوقت نفسه، عند توصيل مكونات مثل وحدة الكاميرا ووحدة التعرف على بصمات الأصابع والبطارية، يمكن ثني لوحة الدوائر المرنة بمرونة وفقًا للمساحة الداخلية، مما يوفر المساحة ويحسن من تصميم الجهاز. على سبيل المثال، في بعض الطرازات الرائدة، تتولى لوحة الدوائر المرنة مسؤولية نقل البيانات بسرعة ودقة من مستشعر الصورة إلى اللوحة الأم للمعالجة، مما يحقق وظائف تصوير عالية الجودة.
الأجهزة اللوحية: تتطلب شاشات العرض الكبيرة والوظائف المتعددة للأجهزة اللوحية استقرارًا وموثوقية عاليتين لنقل الإشارات. تُستخدم لوحة الدوائر المرنة ذات المعاوقة المزدوجة لتوصيل مكونات متعددة مثل شاشة العرض، ولوحة اللمس، ومكبر الصوت، والكاميرا، مما يضمن نقلًا سلسًا لإشارات الصوت والفيديو والتحكم. بفضل رقتها وخفتها ومرونتها، تحافظ الأجهزة اللوحية على هيكلها النحيف والخفيف، مع السماح بتوصيل المكونات الداخلية بكفاءة وعملها بتناغم.
أجهزة الكمبيوتر المحمولة: في أجهزة الكمبيوتر المحمولة، تُستخدم كابلات FPC بشكل شائع لتوصيل اللوحة الأم بشاشة العرض ولوحة المفاتيح ولوحة اللمس والمكونات الأخرى. وخاصةً في بعض أجهزة الكمبيوتر المحمولة فائقة النحافة والخفيفة، وأجهزة الكمبيوتر المحمولة ثنائية الاستخدام، تُعدّ مرونة كابلات FPC وقابليتها للتكيف المكاني حلاً مثالياً للتوصيل. فهي تضمن نقل الإشارات دون انقطاع أثناء عمليات مثل فتح شاشة العرض وتدويرها، وفي الوقت نفسه، تُقلل من تشابك الكابلات الداخلية وتُحسّن من استغلال المساحة الداخلية.
الأجهزة القابلة للارتداء: تتميز الأجهزة القابلة للارتداء، كالساعات الذكية والأساور الذكية، بصغر حجمها وحاجتها إلى دمج وظائف متعددة، مما يفرض متطلبات بالغة الأهمية لتصغير المكونات الداخلية وضمان موثوقية الاتصالات. تتيح تقنية الدوائر المرنة ذات المعاوقة المزدوجة إمكانية الربط بين مختلف الوحدات الوظيفية ضمن مساحة ضيقة، مثل توصيل شاشة العرض، والمستشعرات، والبطارية، وغيرها، كما أنها تتكيف مع انحناء أجزاء كالمعصم، مما يضمن نقل الإشارات بثبات أثناء ارتداء الجهاز.
كاميرات متطورة: في كاميرات SLR الاحترافية والكاميرات عديمة المرآة، تُستخدم تقنية FPC لتوصيل مكونات مثل مستشعر الصورة وشاشة العرض ووحدة التحكم. فهي قادرة على نقل كميات كبيرة من بيانات الصور بسرعة ودقة، مما يضمن التصوير عالي الدقة ووظائف المعاينة الفورية للكاميرا. في الوقت نفسه، تتيح مرونة تقنية FPC تصميم كاميرا أكثر إحكامًا، مما يقلل من المساحة الداخلية التي تشغلها.
أجهزة الواقع الافتراضي (VR) والواقع المعزز (AR): تتطلب أجهزة الواقع الافتراضي والمعزز معالجة كميات هائلة من بيانات الصور والفيديو، مما يفرض متطلبات بالغة الأهمية على سرعة واستقرار نقل الإشارة. تُستخدم لوحة الدوائر المرنة ذات المعاوقة المزدوجة لتوصيل المكونات الأساسية كشاشة العرض والمستشعرات والمعالجات، مما يضمن عرض صور عالي الجودة وتفاعلاً فورياً. كما تُسهم مرونتها في تحسين ملاءمة الجهاز لرأس المستخدم، مما يعزز راحة وثبات ارتدائه.
الأجهزة الطبية: في بعض الأجهزة الطبية المتطورة، مثل أجهزة التشخيص بالموجات فوق الصوتية المحمولة والمناظير، تُستخدم تقنية FPC لتوصيل مختلف أجهزة الاستشعار وشاشات العرض ووحدات التحكم. فهي تُمكّن من نقل الإشارات بكفاءة عالية ضمن حيز ضيق، وتلبي المتطلبات الصارمة للأجهزة الطبية من حيث الموثوقية والاستقرار والتوافق الحيوي. فعلى سبيل المثال، في المنظار، تحتاج تقنية FPC إلى نقل إشارات صور عالية الدقة وهي منحنية لمساعدة الأطباء في التشخيص الدقيق.
