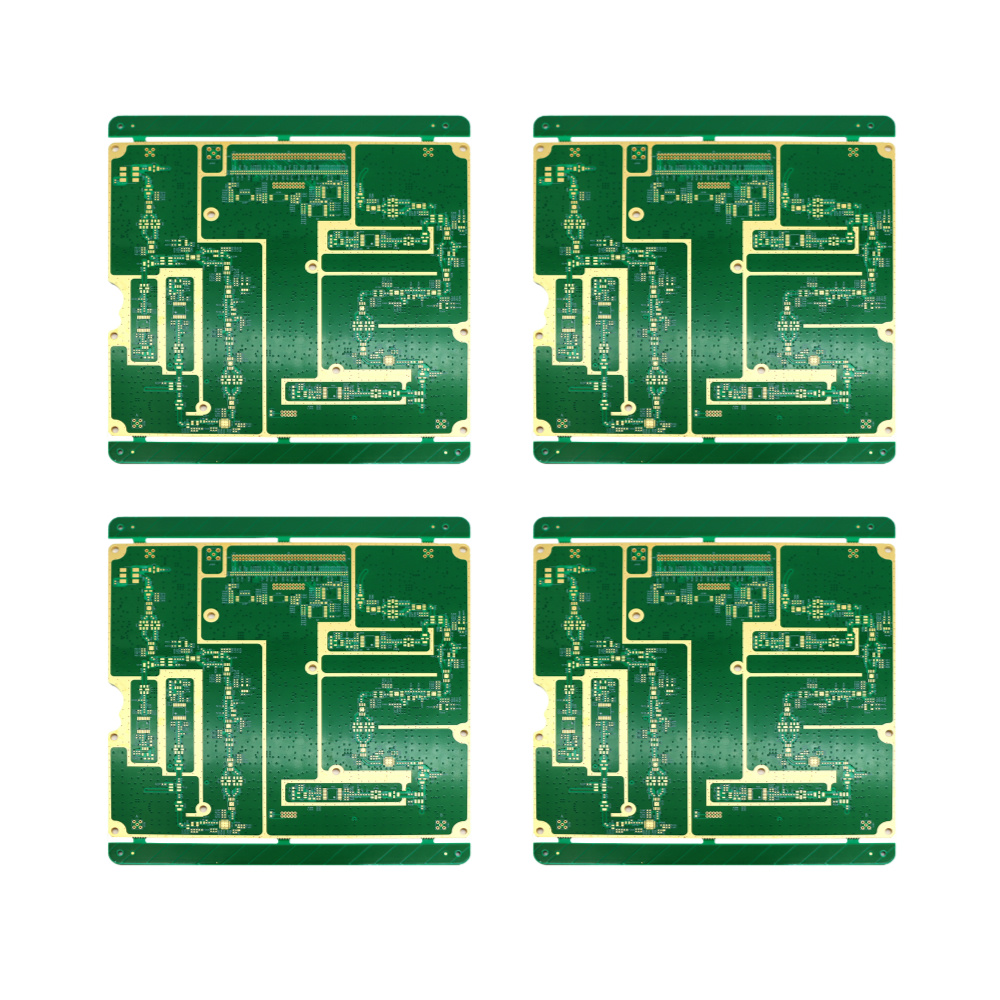

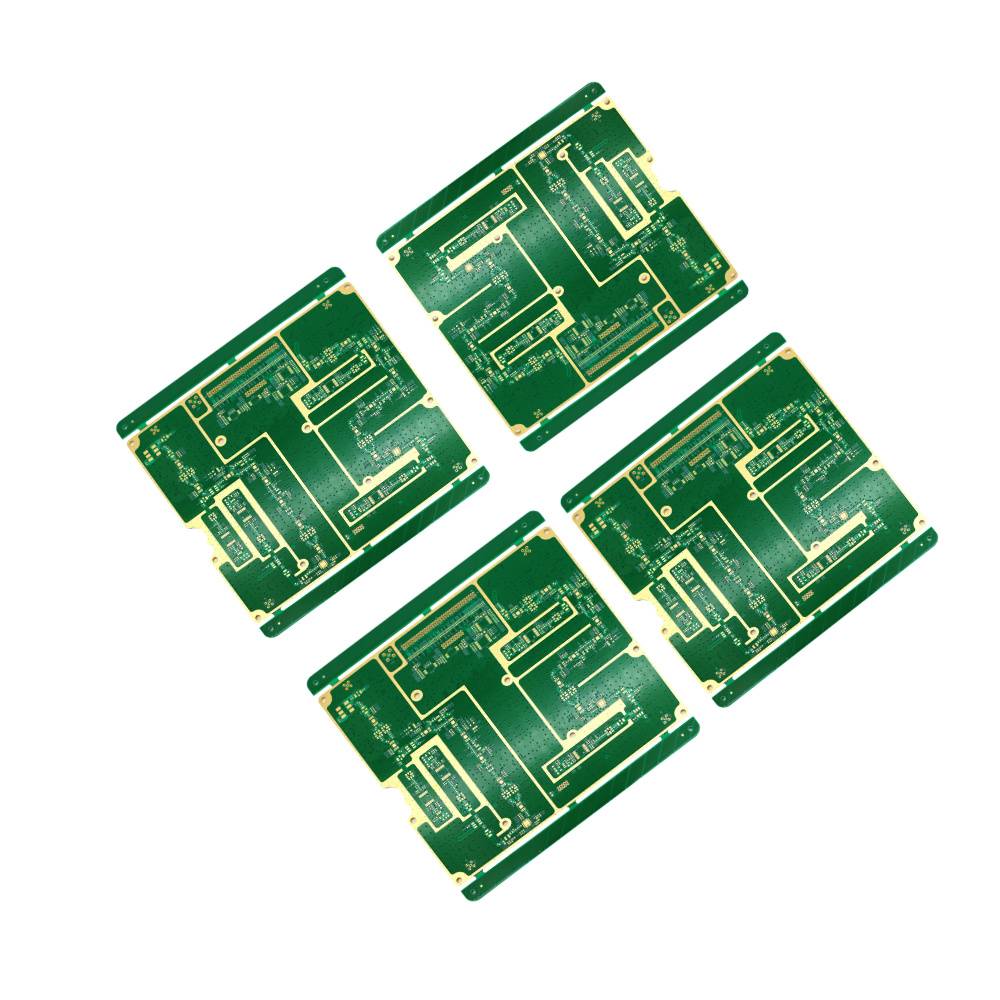

Hybrid Microwave RFID PCB: 8-Layer Rogers 4350B Stackup, ENIG Mutunga

Nga Painga Rawa
Mahinga auau teitei: Ka whakamahia a Rogers 4350B mo te paparanga mata, me te mau tonu o te dielectric (DK=3.48 ± 0.05) me te 0.0037 anake i te 10GHz, me te whakarite kia kore e ngaro te tuku o nga tohu ngaruiti me te whakanui ake i te tawhiti panui o nga tohu RFID ki runga ake i te 15 mita.
Te arotautanga utu: Ko te paparanga o roto e whakamahi ana i te tïpako TG FR-4 teitei, e whakaiti ana i nga utu rauemi ma te 30% me te whakarite i te kaha o te hanganga, e tika ana mo te hanga tohu RFID nui.
Pūmautanga wera: Rogers 4350B te pāmahana whakawhiti karaihe (Tg)>280 ℃, FR-4 apa Tg 170 ℃, e tika ana mo te reflow whakapiri me nga taiao tino wera.

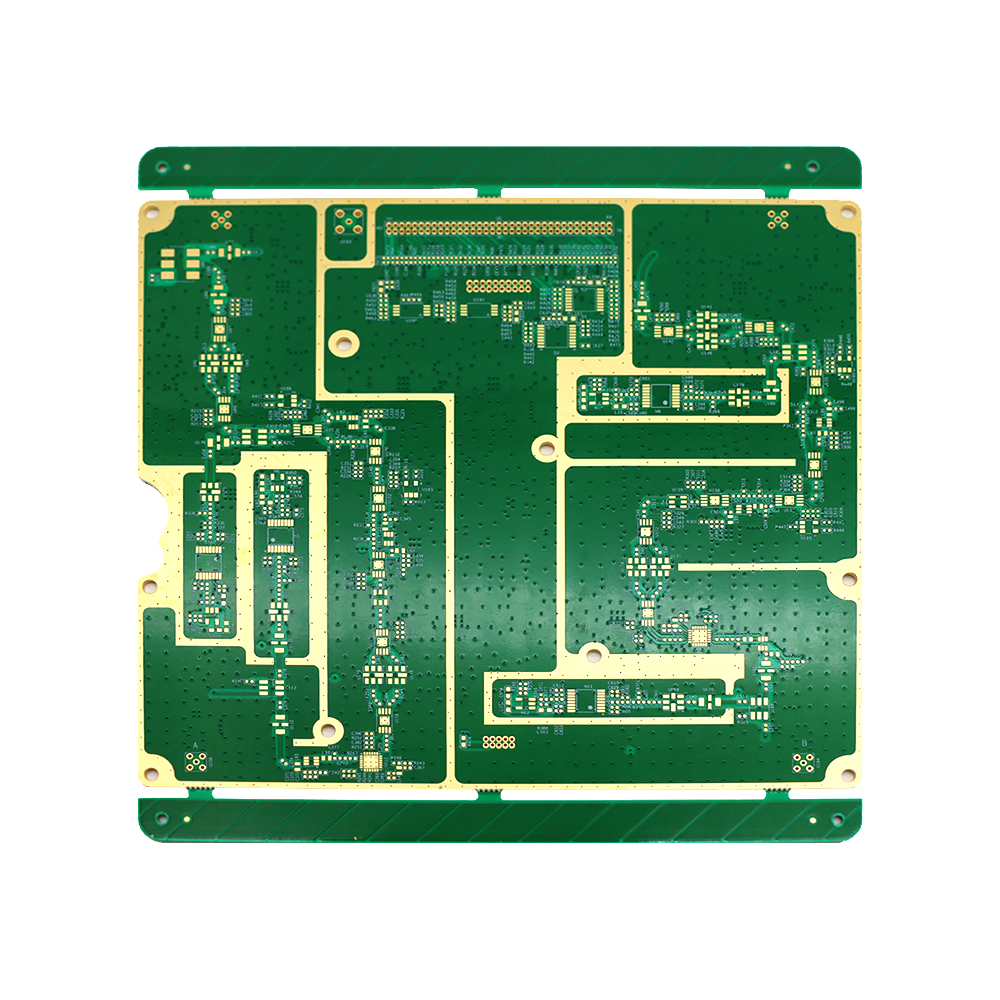

Hoahoa Tāpae Ranu

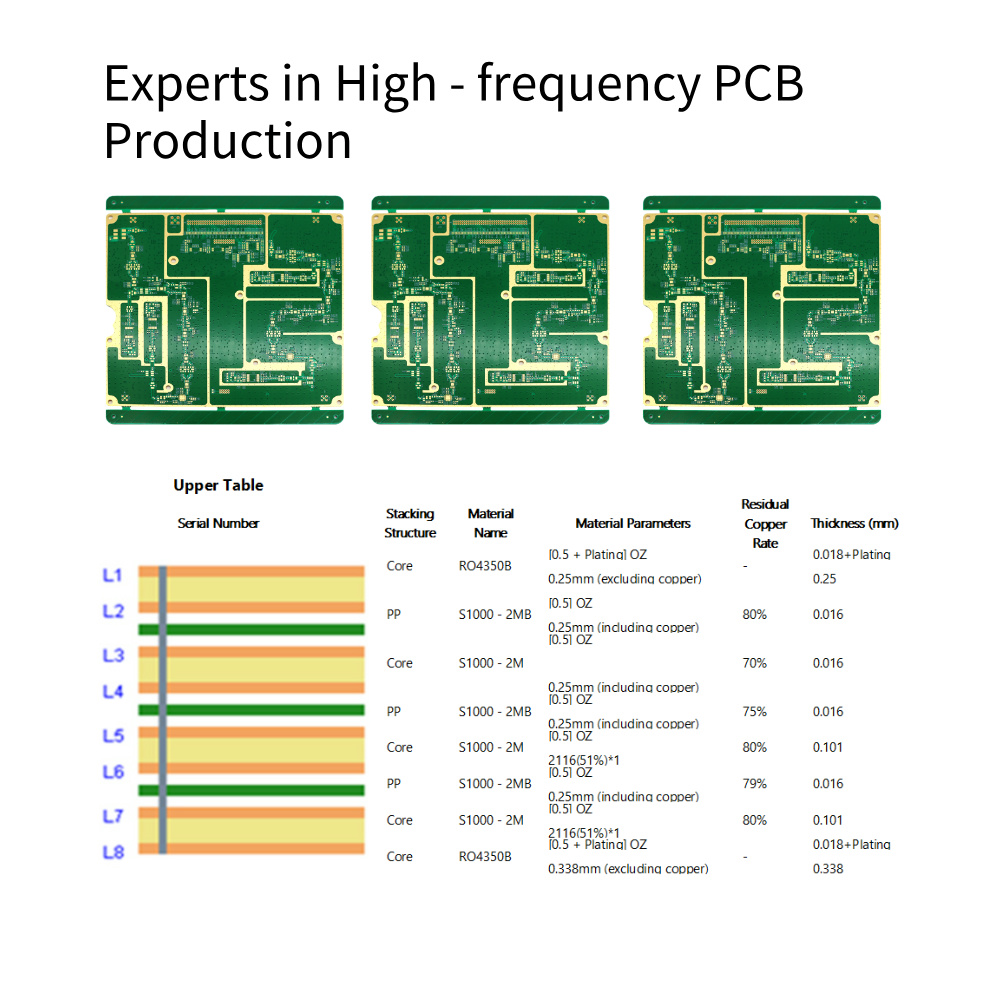

Hangahanga 8-papa: Ko nga Paparanga 1-2 ko Rogers 4350B (papanga antenna), Ko nga Paparanga 3-6 ko FR-4 (te hiko / rererangi whenua), ko nga Paparanga 7-8 ko Rogers 4350B (RF transceiver circuit), te whakatutuki i te wehenga tino pai o te whenua hiko tohu.

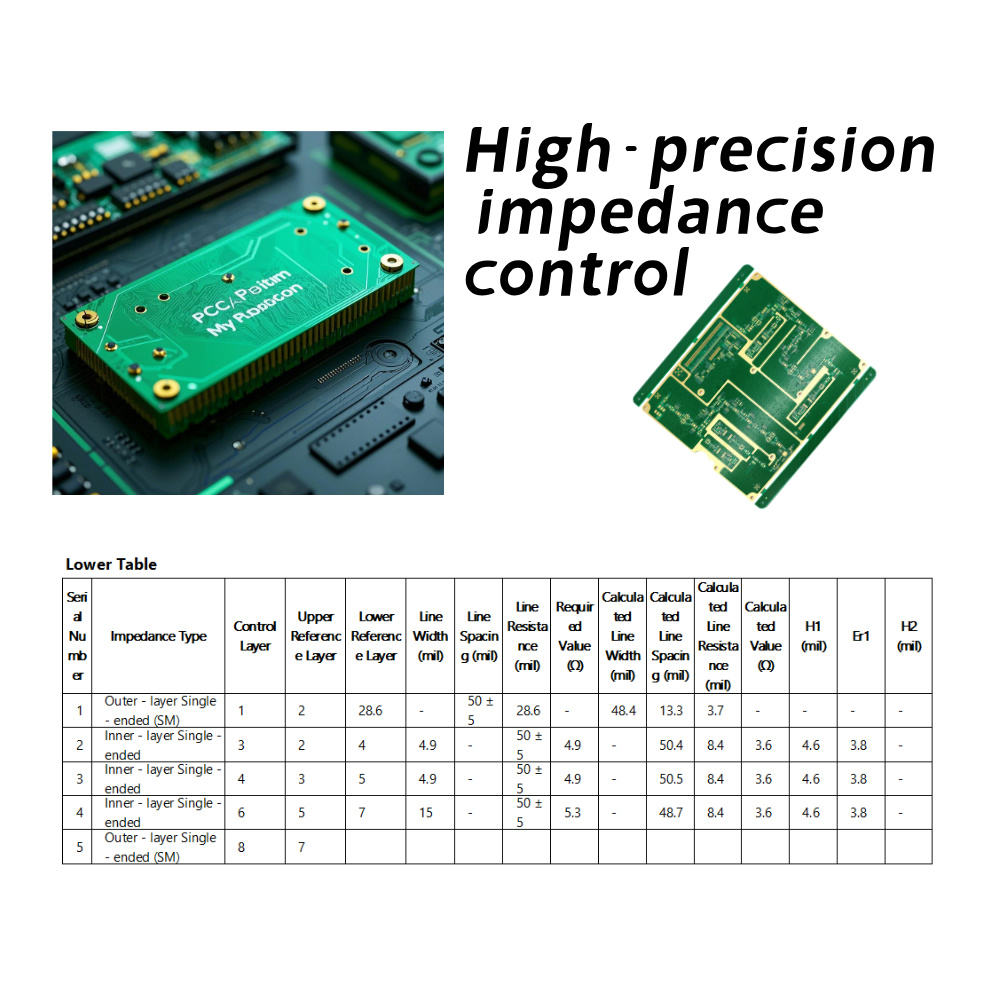

Whakataurite impedance: Arotauhia te whanuitanga o nga raina moroiti/strip na roto i te whaihanga mara hikohiko 3D, tautoko i te pehi orite ki te 40GHz, me te whakaheke i te reeti hapa o nga punaha RFID.
Tukanga Arā Atu Anō
Te keri taiaho: Te iti rawa o te 0.2mm te kohao moroiti, te whakatutuki i te hononga-nui me te urutau ki te hoahoa tohu RFID iti.
Whakahaerehia te riu mira hohonu: Ko te waahi antenna ka tango i te hoahoa riu wehe hei whakaiti i te pokanoa iraruke taha me te pai ake o te panui.

Mahinga Whakataetae Hoia
Te mahi pāmahana whanui: I whakahaerehia te tikanga MIL-STD-202G 107 te whakamaarama whakamaarama wera (-55 ℃) ↔ 125 ℃, 1000 huringa), kaore he delamination, he hukahuka ranei.
Te whakamarumaru o te tote: Ko te mata ENIG he aukati ki te rehu tote mo nga haora 96 ​​(ASTM B117), he pai mo nga taputapu RFID kawe kaipuke / waho.
Weriweri Anti: Karekau he wehenga taputapu i puta i te whakamatautau wiri matapōkere (20-2000Hz, 15Grms), ka tutuki i te paerewa MIL-STD-810G.

Mo nga takirua rereke 100Ω: Ko te whanui raina he 0.15mm/ko te mokowhiti he 0.2mm

E tautoko ana i te hoahoa pehanga hauhautanga (hei tauira, te tuatoru - te whakangāwari i te 40GHz he>30dB) hei whakaiti i te pokanoa RF.

Mana Tukatuka

Te Tika o te Etching: ± 0.02mm, te whakarite i te pai o te whanui tohu.

Te Whakaritenga Raina: X - RAY te tuunga, me te ine i waenganui i te paparanga

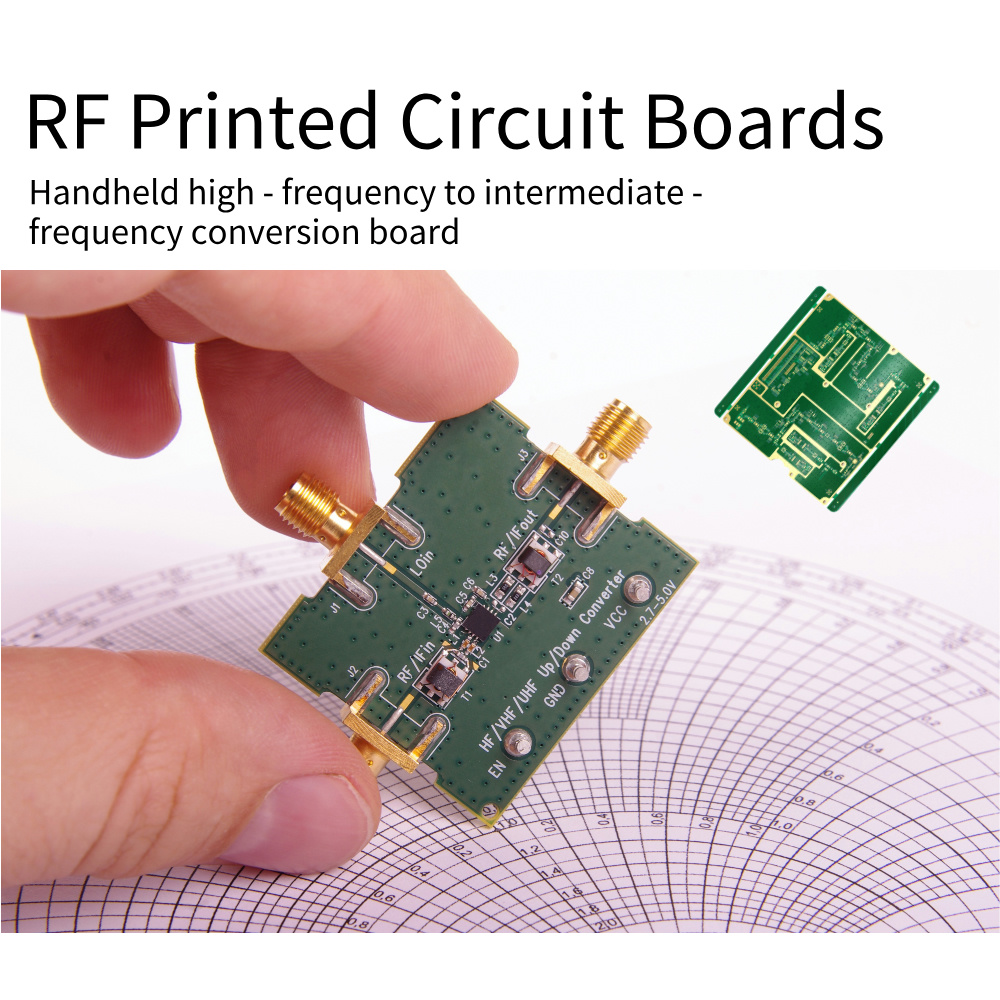

Maimoatanga Mata: ENIG Electroless Nickel Immersion Gold (te matotoru koura 0.05 - 0.1μm), e whakarite ana i te papatahi o nga papa konutai me te whakaiti i nga rereke rereke.

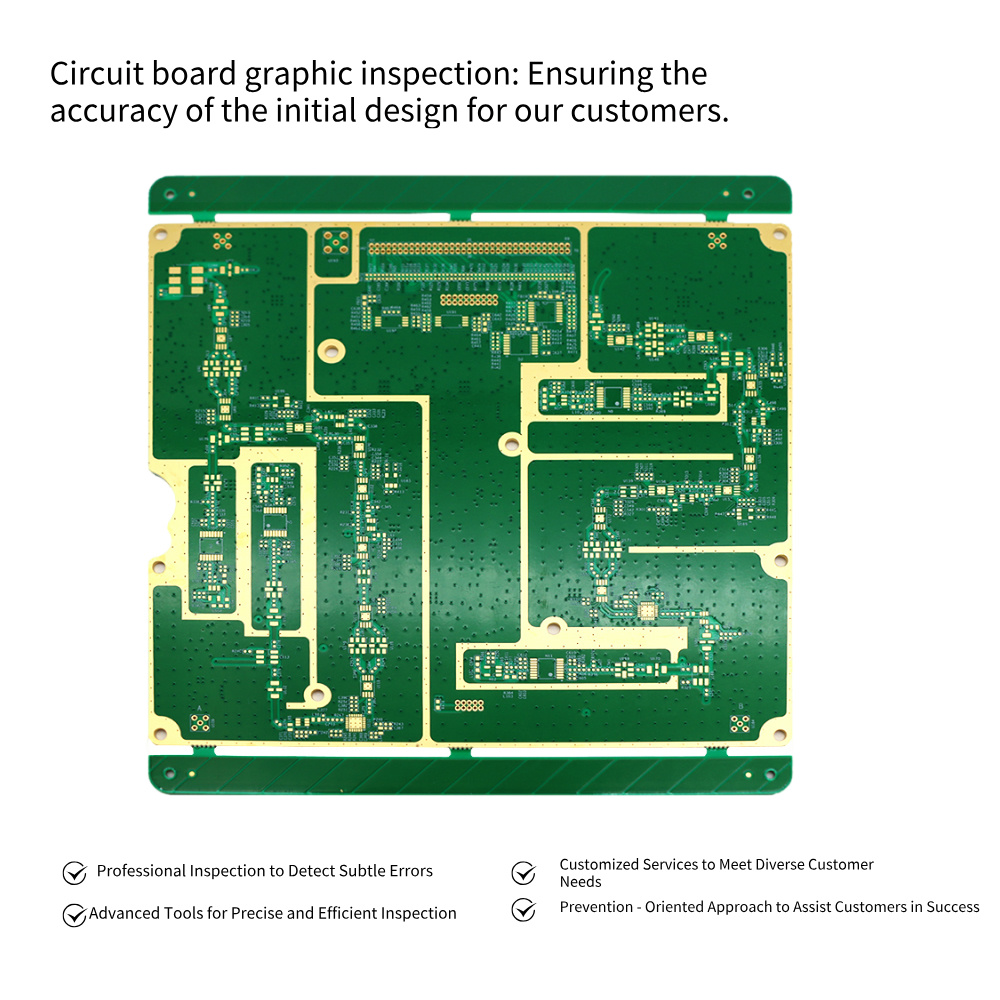

Te Whakamatau me te Manatoko

100% Whakamatau Impedance: Ko te Polar CITS900 e rere ana - ka whakamahia te punaha whakamatautau tirotiro hei whakahaere i te tirotiro katoa o nga whatunga RF matua.

Auautanga - Manatokonga Rohe: Ka whakamatauhia e te kaitirotiro whatunga vector (Keysight PNA) nga tohu S - kia mohio ai ko te Ngaohiko Tuturu Ngaru Ratio (VSWR)

Tikanga Taiao:

Ko te hekenga impedance he

I muri i te 96 - haora te koroheketanga i te 85% haumākū, ko te tere huringa impedance he

Ratonga Whakaritenga

Nga Whakaritenga Whakaaetanga Motuhake: Ka tautoko i te hoahoa impedance kore - paerewa (penei i te 28Ω / 110Ω, me etahi atu) me te whakarato i nga purongo whaihanga me nga raraunga whakamatautau.

Pūrongo Whakamātautau Whakamātautau: Ka tukuna me te poari, tae atu ki nga uara aukati ine, nga hoahoa ngaru TDR, me nga pihi VNA.

Nga Painga Impedance i roto i nga Tauari Taupānga

RFID Reader Antenna Raina whangai

50Ω whakaōrite tika ka tutuki te ngaronga hokinga antenna

Mirimita - Ngaru RF Mua - Whakamutunga

Ko te riterite impedance (± 3%) i roto i te roopu 28GHz e tautoko ana i nga mitamano - nga waahanga ngaru mo nga teihana turanga 5G me nga korero amiorangi.

High - Tere Whakawhiti Tohu Rerekētanga

Ko te skew o 100Ω takirua takirua he

Whakaaetanga Kounga

Paerewa Paerewa: He rite ki te IPC - 2141A impedance mana whakaritenga me te IPC - 6012 Class 3A paerewa whakaaetanga.

Raruraru Aroturuki: Ka mau tonu i nga raraunga whakamatautau impedance me nga tawhā tukatuka mo ia puranga, e tautoko ana i te 10 - tau te rapunga raraunga.

Ratonga Whakatauira Totika me te Tere

• Uira - Tere Tuku Tere: E tino marama ana matou ki te utu nui o te waa i te wa e ahu whakamua ana te kaupapa. Mo te ratonga tauira mo nga papa perehi ranu 8-papa, ma te whakawhirinaki ki o maatau mahi whakaputa pai me nga taputapu matatau, kua kopirihia e matou te wa tuku ki te ≤7 ra. Ko te tikanga ka taea e koe te tiki i nga tauira i te wa ka taea, ka tere te whakahaere i nga mahi whakamatautau me te arotakenga o muri mai, ka tino whakapoto i te huringa kaupapa, me te hopu i te waahi o te maakete.
• Ko te Ripoata Whakamātautau Koreutu me te Ngaio: Hei awhina i a koe ki te mohio ki nga mahi hua, ka tukuna e matou he purongo whakamatautau impedance ngaio mo te kore utu. Ko tenei purongo he mea whakahiatohia e ta maatau roopu hangarau mohio, e tuhi ana i nga korero mo te impedance o te hua i raro i nga taiao rereke me nga iarere. Ka whakawhiwhia koe ki te tautoko raraunga tika mo te hoahoa hua, te arotautanga, me te whakarite ki etahi atu waahanga, ka taea e koe te mohio ki te kounga o te hua me te mahi.

Hoia Mana me te Maamaa - Whakaaetanga Kounga Kounga

• Pūnaha Tiwhikete Matawhānui o te Ao: Kua tutuki pai i a matou te tiwhikete punaha whakahaere kounga ISO9001, te whakatu i tetahi tikanga whakahaere kounga kairangi, pakari, me te whakaoti. Mai i te tirotiro me te hoko rauemi mata, ki nga mahi katoa i roto i te mahi whakaputa, katahi ka ki te tirotiro me te kapi o te hua whakamutunga, ka whai nga hononga katoa ki nga paerewa o te ao ki te whakarite i te pumau me te pono o te kounga o te hua. I te wa ano, ko te tiwhikete haumaru UL e whakaatu ana i te pai o te mahi haumaru o a tatou hua, te tiaki pai i te haumaru whaiaro me nga rawa o nga kaiwhakamahi; Ko te tiwhikete tiaki taiao ROHS me te tiwhikete ture REACH e whakaatu ana i to maatau tino kawenga mo te tiaki i te taiao, a ka whakapau kaha matou ki te whakarato ki nga kaihoko nga hua PCB matomato me te taiao.
• Te Whakaaturanga Kounga-Kounga I raro i nga Paerewa Tino: Ko o tatou hua e tino rite ana ki te paerewa IPC - 6012 Class 3A, e tohu ana i nga whakaritenga o te kounga teitei i roto i te ahumahi PCB me te hipoki i nga waahanga matua maha penei i te ahua o te hua, te tika o te waahanga, me te mahi hiko. Ko ta matou kaha ki te whakatutuki i tenei paerewa e whakaatu ana i o maatau mahi toi me te tino mana whakahaere i roto i nga mahi whakangao, me te whakarite kia mau nga PCB katoa e tukuna atu ana ki a koe he kounga pai rawa atu nga hoia, ka taea te whakahaere i roto i nga momo taiao uaua me te kino.

Tino Hangawari te Mahinga Ratonga Whakariterite

• Katoa - Whakaritea Rauna ki te whakatutuki i nga hiahia rereke: Kei te mohio matou he rereke nga hiahia PCB o nga kaihoko rereke. Na reira, ka whakaratohia e matou nga ratonga whakaritenga katoa mai i te hoahoa ki te hanga. Ahakoa he aha nga whakaritenga motuhake kei a koe mo te maha o nga paparanga, te rahi, te whakatakotoranga waahanga mahi ranei o te papa taiawhio, ki te hiahia koe ki nga rauemi motuhake, ki nga tukanga ranei, ka taea e to taatau roopu ngaio te mahi tata ki a koe ki te whakarite i te otinga tino pai kia rite ki nga ahuatanga me nga hiahia o to kaupapa.
• Nga Roopu Ngaio e Awhina ana ki te Arotautanga Otinga: I roto i nga mahi whakarite, ka whakamahia e to taatau roopu miihini mohio o raatau mohiotanga ngaio ki te whakarato ki a koe nga whakaaro arotautanga hoahoa. Ma te whakatikatika tika i te tahora ara iahiko, te kowhiri i nga rawa tino pai, me etahi atu tikanga, ka taea e matou te awhina i a koe ki te whakaiti i nga utu me te whakapai ake i nga mahi hua i te wa e tutuki ana o whakaritenga mahi, me te whakatutuki i te painga nui o te kaupapa.

Whakaotia me te whai whakaaro ki te punaha Ratonga Kaihoko

• Whai muri i te Kaupapa Whakaakoranga Katoa: Mai i te wa tuatahi i korero ai koe mo o hiahia kaupapa ki a matou, ma te kaiwhakahaere kaupapa motuhake e whakarato ratonga kotahi ki a koe. Ka whai ake ratou i te ahunga whakamua o te kaupapa puta noa i te mahi me te whakahoki urupare wawe ki nga kohanga nui katoa i roto i te mahi whakangao kia mohio tonu koe ki te ahuatanga o te kaupapa. Ahakoa ko te korerorero mo te mahere hoahoa, te whakakotahitanga o nga raru i te wa o te mahi whakaputa, i muri ranei i te ratonga hoko i muri i te tukunga, ka taea e koe te pai ki te mahi pai, ngaio, me te whai whakaaro.

Te Whakautu Tere i muri - Tautoko Hoko: Mena ka raru koe i te wa e whakamahia ana a maatau hua, ka tere te whakautu a ta maatau roopu hoko ka tukuna he otinga ki a koe i roto i te waa poto rawa atu. Ahakoa ko te whakahaere i nga raru o te kounga o te hua, i nga korero hangarau me nga kaiarahi, ka kii matou ko te pai o nga kaihoko te whainga tuatahi me te whakapau kaha ki te whakarite kia pai te whakahaere o to kaupapa me te whakaora i a koe i nga awangawanga.

• UHF RFID, 12.
• RFID—40 ℃.
• 134℃RFID，1000.
• • Waehousing Maramarama: UHF RFID tohu paepae me te tawhiti panui o 12 mita, urutau ki nga taiao papa whakarewa.
  • Hoia Logistics: Anti - whakarewa RFID ordnance tūtohu whakahaere, kaha ki te tu i tino makariri pāmahana o - 40 ℃ me te puehu me te onepu taiao.
  • Te Whakakotahitanga Hauora: 134 ℃ teitei - te whakamahana pāmahana nga tohu RFID, ka taea te whakamahi mo te neke atu i te 1000 nga wa.

Whare Putunga Maamaa: UHF RFID Paepae Tohu

Te Whakapai ake i te Whakahaere Whare Putunga me te Roa - Awhe me te Metal - Nga Tohu Hoa

I roto i te puunaha rauwiringa kaiao o nga whare putunga mohio o enei ra, he mea tino nui te aroturuki me te whakahaerenga o nga pukapuka. Kua puta nga tohu paepae UHF RFID hei otinga keemu - whakarereke. Ko enei tohu he mea hangahia kia pai ai te panui panui tae atu ki te 12 mita. Ma tenei awhe roa ka taea te tautuhi tere me te ngawari o nga paepae puta noa i te whare putunga, ahakoa mai i te tawhiti nui.

Ko te mea e wehewehe ana i enei tohu ko to ratou urutaunga whakamiharo ki nga taiao papa whakarewa. Ka taea e nga papa whakarewa he wero nui ki nga tohu RFID na te whakaata o te tohu me te pokanoa. Heoi, ko o maatau tohu paepae UHF RFID kua hangaia me te hangarau aukati - pokanoa. Ka taea e ratou te tuku tika me te whiwhi tohu ahakoa te noho o nga whata whakarewa. Ma tenei ka pai mo te whakamahi i nga whare putunga kei te whakamahia nga whata whakarewa.

Ma enei tohu, ka taea e nga kaiwhakahaere whare putunga te tirotiro tere i nga raarangi. Ka taea e nga kaiwhakahaere Forklift te matawai i nga paepae i a ratou e huri haere ana i te whare putunga, me te whakakore i te hiahia mo te matawai a-ringa mo ia mea takitahi. Ehara tenei i te mea ka whakaora noa i te wa nui engari ka whakaitihia te tupono o te hapa tangata. Ko nga raraunga tuuturu e whakaratohia ana e enei tohu ka pai ake te whakahaere o nga kararehe, me te whakarite kia pai ake nga taumata o te raarangi ka taea te tiki mai me te tuku pai ake nga taonga.

Logistics Hoia: Anti - Metal RFID Ordnance Tohu Whakahaere

Tohu Whakapono mo nga Taiao Hoia Wero

He maha nga wa ka mahia nga mahi a te ope hoia ki etahi o nga ahuatanga tino kino o te whenua. Ko a maatau tohu tohu whakahaere RFID RFID whakarewa he mea hanga motuhake hei tu atu ki enei wero nui. He mea hanga kia mau i te makariri kawa o -40 ℃. I roto i nga waahi whakatoranga hoia, penei i nga rohe o Arctic, i nga waahi maunga teitei ranei, ka ngaro nga tohu tuku iho na te makariri - te pakaru o nga rawa, te whakaheke tohu ranei. Heoi, ka hangaia a maatau tohu ma te whakamahi i nga rawa iti-te-mahana-atete motuhake me nga hoahoa ara iahiko matatau e mau tonu ana o raatau mahi ahakoa i te tino makariri.

I tua atu i te makariri, ka haere tahi nga mahi hoia me te puehu me te kirikiri. Ka taea e te kirikiri me te puehu te kuhu me te kino i nga waahanga hiko. Engari ko enei tohu tohu RFID anti - whakarewa kua hirihia, ka tiakina ki te kaakahu pakari e aukati ana i te kuhu o te puehu me te onepu. He mea tino nui o ratou taonga anti - whakarewa i roto i nga waahi hoia kei reira nga patu me nga taputapu he mea whakarewa. Ko nga tohu ka taea te hono tika ki nga taonga whakarewa - tinana kaore he tohu tohu, ka taea te aroturuki tika i nga patu, nga pu, me etahi atu taputapu hoia.

Ma tenei punaha tohu tohu pono ka taea e nga hoia te whai i nga wa katoa ki o raatau taonga nui. Ahakoa i te wa o te kawe waka, te rokiroki, te horahanga i roto ranei i te mara, ka tukuna e nga tohu nga korero mo te waahi me te waahi tuuturu. Ma tenei ka pai ake te whakamahere rautaki, te tere ake o nga wa whakautu i nga wa ohorere, me te pai ake o nga mahi arorau hoia.

Te Whakakotahitanga Hauora: 134 ℃ Teitei - Te Whakamahana Temema Nga Tohu RFID

Nga Tohu Roa mo te Whakakotahitanga Tukurua i te Marae Hauora

I roto i te umanga rongoa, ko te pupuri i nga tikanga akuaku me te whai waahi kaore e taea te whiriwhiri. Ko o maatau tohu RFID 134 ℃ teitei - te whakamahana pāmahana kua hangaia hei whakatutuki i nga tono uaua o nga tikanga whakamaoritanga rongoa. Ko enei tohu ka kaha ki te tu atu ki nga wera tino teitei o te 134 ℃ i te wa o te whakamaoritanga o te autoclave, he tikanga noa me te whai hua mo te whakakore i nga huakita, nga huaketo, me etahi atu pathogens i roto i nga whare hauora.

He aha atu, he oranga whakamiharo enei tohu, ka taea te whakamahi mo te 1000 nga wa. Ko tenei mauroa teitei kaore i te whakaiti noa i te utu e pa ana ki te whakakapi i nga tohu tohu engari ka whakarite kia mau tonu te whai me te pono o nga taputapu rongoa me nga taputapu. I roto i te waahi o te hohipera, kei reira te maha o nga taputapu haangai, nga taputapu whakato, me etahi atu taputapu rongoa me whakamaarama me te whai, he mahi nui enei tohu.

Ia wa ka whakahoroa tetahi taonga rongoa, ka taea te karapahia te tohu ki te tuhi i te ra, te wa, me etahi atu korero e tika ana. Ka awhina tenei ki te pupuri i te rekoata taipitopito me te tika o te hitori o te whakahoromata o ia taonga, me te whakarite ko nga taonga kua whakahoroa tika anake ka whakamahia ki nga turoro. Ko te kaha o enei tohu ki te mau tonu i nga huringa whakahoromata ka waiho hei waahanga nui ki te whakahaere i nga rongoa rongoa hou, ka whai waahi ki te whakapai ake i te haumaru o nga turoro me te pai ake o nga whakahaere o te hohipera.
