Penjelasan Piawaian Kualiti PCB Frekuensi Tinggi | Wawasan Pembuatan PCB RF

Pengenalan

Dalam industri elektronik yang pesat berkembang pada masa kini, PCB frekuensi tinggi sangat diperlukan dalam aplikasi seperti komunikasi 5G, navigasi satelit, sistem radar dan elektronik pengguna canggih. Prestasi sistem ini sangat bergantung pada kualiti PCB, menjadikan pematuhan kepada piawaian kualiti yang ketat adalah penting. Memandangkan jangkaan untuk prestasi peranti elektronik meningkat, begitu juga piawaian untuk PCB RF dan frekuensi tinggi. Bagi jurutera reka bentuk PCB, memahami dan mencapai penanda aras ini adalah kunci untuk membangunkan produk elektronik yang andal dan berprestasi tinggi.

Piawaian Kualiti Utama untuk PCB Frekuensi Tinggi

1. Piawaian Prestasi Elektrik

Kawalan Impedans Ciri

Litar frekuensi tinggi memerlukan kawalan tepat terhadap impedans ciri, biasanya dalam lingkungan ±5% daripada sasaran reka bentuk. Contohnya, PCB stesen pangkalan 5G selalunya memerlukan impedans 50Ω atau 75Ω. Penyimpangan boleh menyebabkan pantulan isyarat, merosakkan integriti isyarat, mengurangkan kelajuan penghantaran data dan meningkatkan kadar ralat bit. Untuk mengekalkan ketepatan impedans, pereka bentuk mesti menentukan lebar jejak, jarak jejak, ketebalan dielektrik dengan teliti dan memilih bahan dengan pemalar dielektrik (Dk) yang stabil.

Kehilangan Penghantaran Isyarat

Kehilangan isyarat tidak dapat dielakkan dalam penghantaran frekuensi tinggi dan merangkumi kehilangan konduktor dan dielektrik. Pada frekuensi gelombang milimeter (contohnya, 24GHz–52GHz), kehilangan isyarat mesti diminimumkan—biasanya dikekalkan dalam lingkungan 0.5dB hingga 1dB setiap inci. Menggunakan bahan faktor pelesapan rendah (Df) seperti Rogers RO4350B（, berserta susunan PCB dan susun atur jejak yang dioptimumkan, boleh mengurangkan pelemahan isyarat dengan ketara.

Penindasan Crosstalk

Gangguan surih bersebelahan, atau crosstalk, boleh menjejaskan kesetiaan isyarat frekuensi tinggi. Metrik seperti NEXT (Near-End Crosstalk) dan FEXT (Far-End Crosstalk) digunakan untuk menilai gangguan. Piawaian industri memerlukan NEXT di bawah -30dB dan FEXT di bawah -40dB. Penindasan yang berkesan melibatkan peningkatan jarak surih, melaksanakan satah darat atau perisai dan mengoptimumkan topologi penghalaan.

2. Piawaian Struktur Fizikal

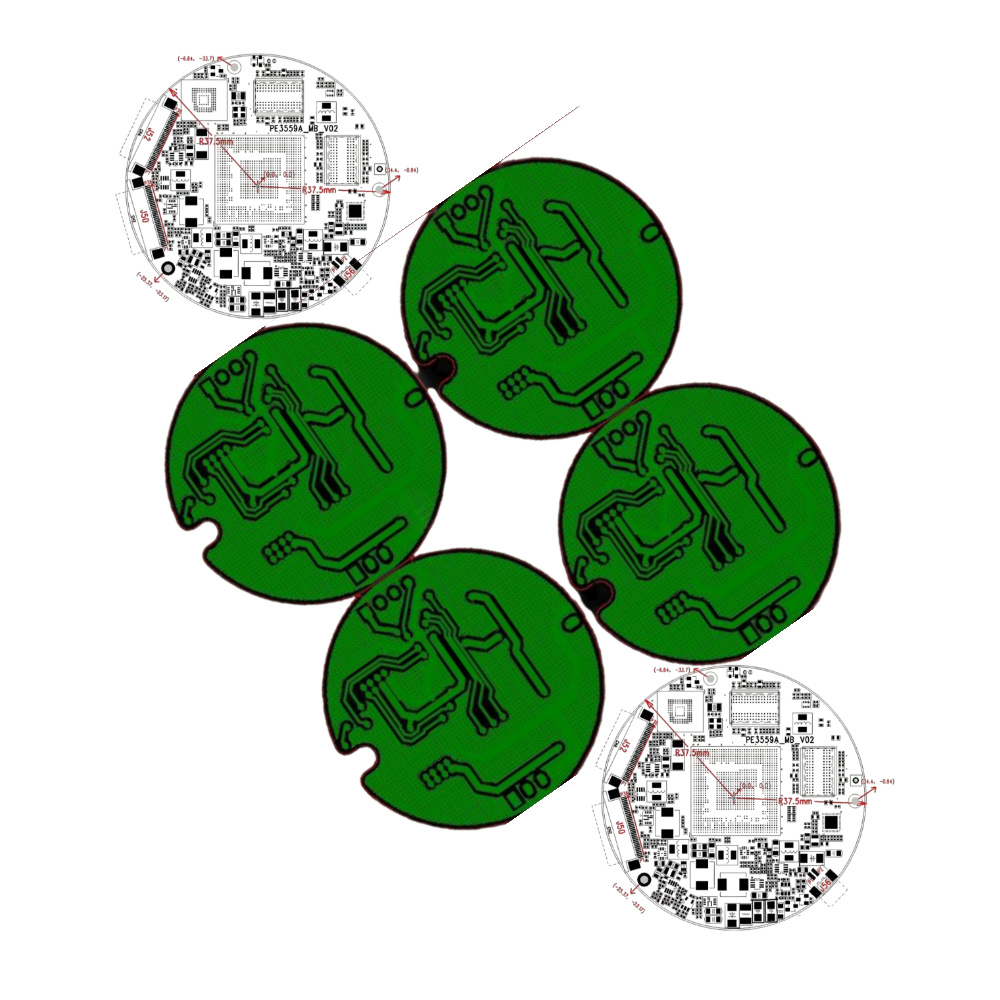

Ketepatan Dimensi

Untuk penyepaduan sistem yang lancar, PCB frekuensi tinggi memerlukan toleransi dimensi yang ketat. Ketebalan papan mesti dikawal dalam lingkungan ±0.05mm, dan diameter lubang dalam lingkungan ±0.02mm. Pemesinan jitu dan kawalan proses yang ketat adalah penting untuk memenuhi piawaian ini—kegagalan boleh mengakibatkan masalah pemasangan dan penurunan prestasi.

Kerataan Papan

Kerataan memberi kesan langsung kepada kualiti pematerian dan kestabilan isyarat. Piawaian industri biasanya mengehadkan lengkungan papan kepada kurang daripada 0.5%. Proses laminasi terkawal (suhu, tekanan, kadar penyejukan) dan susunan lapisan yang direka bentuk dengan betul membantu mengekalkan kerataan. Kerataan yang lemah boleh menyebabkan kecacatan pateri dan variasi impedans ciri disebabkan oleh ubah bentuk surih.

3. Piawaian Kebolehpercayaan

Rintangan Alam Sekitar

PCB frekuensi tinggi mesti menahan suhu, kelembapan dan persekitaran yang menghakis. Contohnya, di bawah keadaan 85°C/85% RH selama 1000 jam, prestasi elektrik dan struktur harus kekal stabil. Langkah-langkah perlindungan seperti topeng pateri berkualiti tinggi, kemasan permukaan ENIG dan salutan kelembapan/penghalang membantu meningkatkan ketahanan alam sekitar.

Kebolehpercayaan Sambungan Pateri

Sambungan pateri membentuk penghubung kritikal antara komponen dan PCB. Ia mesti menahan tekanan mekanikal dan kitaran haba (contohnya, -40°C hingga 125°C, 1000 kitaran) tanpa retak atau tertanggal. Memastikan kebolehpaterian, profil suhu yang betul dan integriti kemasan permukaan adalah kunci kepada sambungan yang teguh.

Analisis Kecacatan: Punca, Gejala dan Jurang Prestasi

1. Kegagalan Prestasi Elektrik

Simptom: Penghantaran isyarat tidak stabil, pelemahan isyarat yang berlebihan, pantulan yang teruk atau crosstalk yang tidak normal. Peralatan ujian mungkin mendedahkan bentuk gelombang yang herot, amplitud yang berkurangan atau hingar yang meningkat.

Punca: Reka bentuk impedans yang tidak tepat, panjang atau ketumpatan surih yang berlebihan, bahan yang tidak sesuai (cth., Dk yang tidak stabil atau Df yang tinggi), kawalan etsa yang lemah atau ketebalan dielektrik yang tidak sekata.

Jurang Prestasi: Papan yang mematuhi piawaian menyokong penghantaran data berkelajuan tinggi yang stabil. Papan yang rosak boleh menyebabkan kerosakan komunikasi dan masalah liputan, terutamanya di stesen pangkalan 5G.

2. Kecacatan Struktur Fizikal

Simptom: Ketidaksejajaran semasa pemasangan, pelengkungan papan, saiz lubang yang salah letak atau tidak konsisten. Alat visual atau pengukuran (cth., angkup, pengukuran optik 2D) boleh mengenal pasti kecacatan ini.

Punca: Ketepatan peralatan yang lemah, penyelenggaraan yang tidak mencukupi, tekanan laminasi yang tidak sekata, penyejukan yang cepat atau mata gerudi yang kusam.

Jurang Prestasi: PCB yang kukuh dari segi struktur memastikan pemasangan yang ketat dan sambungan elektrik yang andal, manakala papan yang rosak meningkatkan risiko tekanan mekanikal, retakan sambungan dan kerosakan laluan isyarat.

3. Isu Kebolehpercayaan

Simptom: Keretakan sambungan pateri, kakisan, penyamaran atau kegagalan penebat. Pemeriksaan mikroskopik dan ujian rintangan penebat mendedahkan kerosakan tersebut.

Punca: Lekatan kemasan permukaan yang lemah, profil pematerian yang tidak betul atau pendedahan kepada suhu tinggi, kelembapan tinggi atau persekitaran kimia semasa penyimpanan atau operasi.

Jurang Prestasi: PCB berkebolehpercayaan tinggi beroperasi secara stabil dalam persekitaran yang keras, penting untuk elektronik aeroangkasa dan perubatan. Papan berkebolehpercayaan rendah meningkatkan masa henti, kos penyelenggaraan dan boleh menimbulkan risiko operasi yang serius.
