Wawasan tentang Jenis Papan Litar HDI Biasa dan Aplikasinya —— Tafsiran Profesional oleh Rich Full Joy

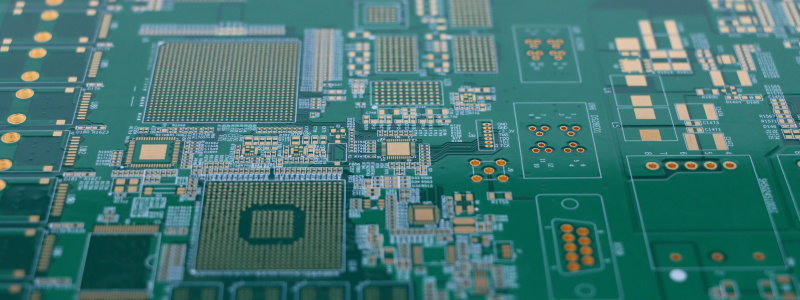

Dalam era perkembangan pesat produk elektronik ke arah pengecilan dan prestasi tinggi semasa, papan litar HDI (High Density Interconnect), dengan pendawaian berketumpatan tinggi yang sangat baik dan struktur interkoneksi yang kompleks, telah menjadi daya teras yang memacu inovasi teknologi peranti elektronik.
Shenzhen Rich Full Joy Electronics Co., Ltd, sebagai perusahaan terkemuka dalam bidang litar elektronik dengan pengalaman mendalam selama bertahun-tahun, sentiasa berada di barisan hadapan dalam penyelidikan dan pembangunan teknologi papan litar HDI, pembuatan dan aplikasi inovatif.
Seterusnya, dengan pengetahuan profesional kami yang mendalam, kami akan membawa anda meneroka secara mendalam jenis papan litar HDI yang biasa, misteri teknikal di sebaliknya, nilai aplikasi industrinya, serta aliran proses pengeluaran utama dan titik kawalan kualiti.

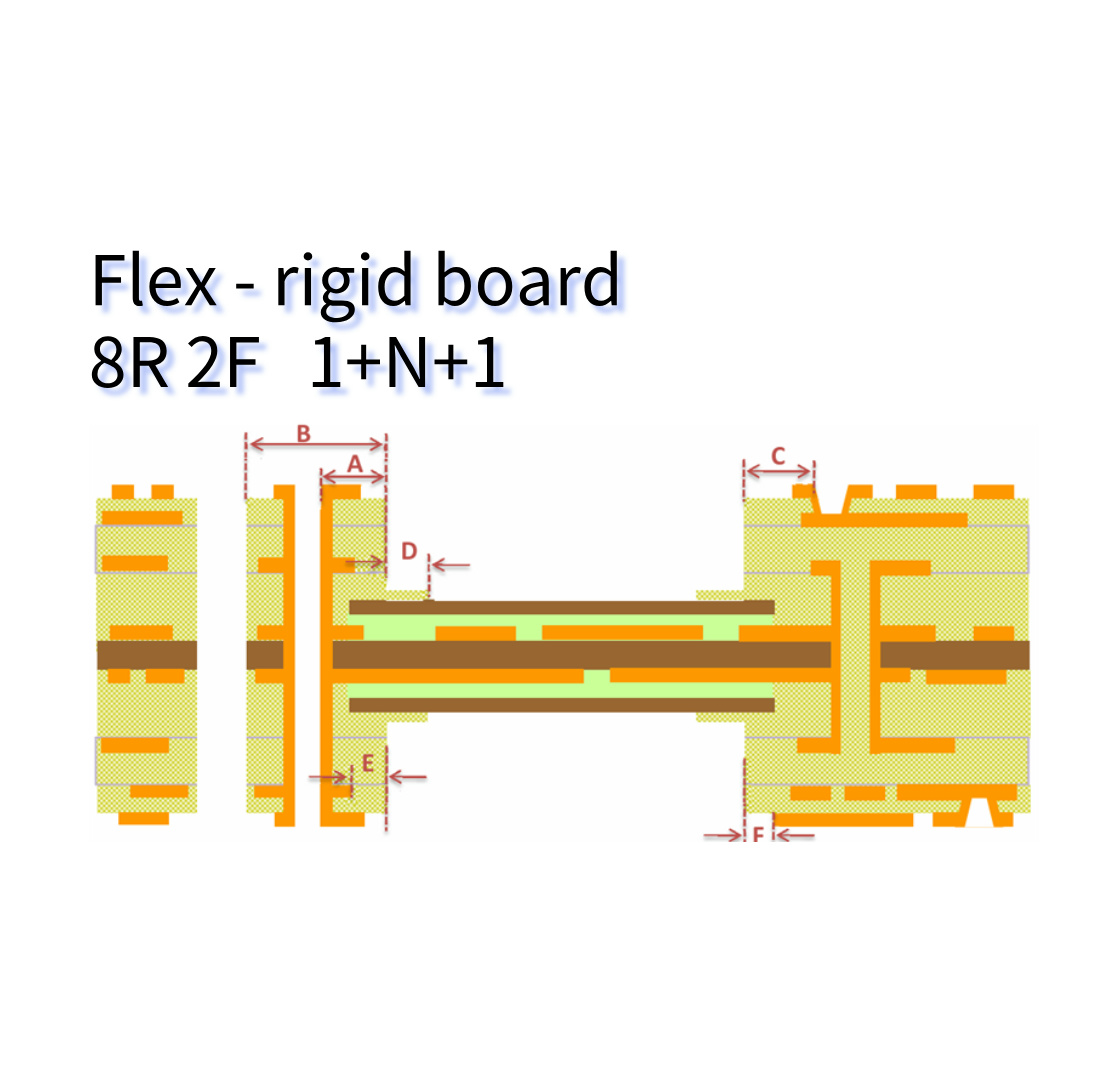

Jenis Asas Berdasarkan Gabungan Ketegaran dan Fleksibiliti: 1+N+1 Lapisan
Papan litar HDI jenis ini mempunyai struktur seperti sandwic yang dibina dengan tepat dalam reka bentuk strukturnya. Lapisan atas dan bawahnya adalah PCB tegar yang tahan lama (Papan Litar Bercetak Tegar), yang berfungsi sebagai rangka kerja sokongan keseluruhan papan litar. Ia menyediakan asas fizikal yang stabil untuk pemasangan komponen elektronik, memastikan papan litar dapat mengekalkan integriti strukturnya dalam persekitaran penggunaan yang kompleks dan sambungan elektrik antara komponen elektronik tidak terjejas.
Lapisan "N" di tengah ialah PCB Flex (Papan Litar Bercetak Fleksibel), di mana nilai "N" boleh dilaraskan secara fleksibel mengikut keperluan senario aplikasi sebenar. Lapisan PCB Flex memberikan papan litar fleksibiliti yang sangat baik, membolehkan fungsi khas seperti membengkok dan melipat.
Dalam bidang peranti boleh pakai, kelebihan struktur ini terbukti sepenuhnya. Contohnya, dalam papan litar gelang pintar, bahagian tegar boleh membawa komponen utama seperti cip teras dan sensor dengan stabil, memastikan kestabilan pemprosesan data dan pengumpulan isyarat. Bahagian fleksibel boleh menyesuaikan diri dengan lengkungan pergelangan tangan manusia dengan mahir, memberikan pengalaman pemakaian yang padat dan selesa. Pada masa yang sama, ia memastikan bahawa semasa aktiviti harian, sambungan litar tidak terjejas oleh pergerakan anggota badan, mengekalkan operasi normal peranti.
Dari perspektif pelaksanaan teknikal, dalam proses pembuatan struktur lapisan 1+N+1, proses sambungan antara lapisan tegar dan lapisan fleksibel adalah sangat penting. Shenzhen Rich Full Joy Electronics Co., Ltd. menggunakan teknologi laminasi canggih dan mengawal parameter seperti suhu, tekanan dan masa dengan tepat untuk memastikan sambungan yang lancar antara lapisan tegar dan lapisan fleksibel, dengan prestasi elektrik yang stabil dan andal.
Pada masa yang sama, dalam reka bentuk litar lapisan fleksibel, kami menggunakan teknologi penggerudian laser berketepatan tinggi untuk mencipta lubang mikro dan mencapai pendawaian berketumpatan tinggi, memenuhi keperluan ketat peranti boleh pakai untuk pengecilan dan prestasi tinggi.
Apabila menghasilkan papan litar HDI lapisan 1+N+1, dalam proses pembuatan litar lapisan dalam, lapisan tegar dan lapisan fleksibel masing-masing dilitografi dan diukir mengikut reka bentuk litar mereka sendiri untuk memastikan ketepatan litar.
Semasa peringkat laminasi, perhatian khusus diberikan kepada pemilihan prepreg antara lapisan tegar dan lapisan fleksibel serta penalaan halus parameter laminasi untuk memastikan ikatan yang baik antara lapisan bahan yang berbeza.
Apabila penggerudian dan penyaduran tembaga, memandangkan ciri-ciri lapisan fleksibel, parameter penggerudian laser dioptimumkan untuk mengelakkan kerosakan berlebihan pada bahan fleksibel, dan pada masa yang sama, keseragaman dan lekatan lapisan penyaduran tembaga pada dinding lubang fleksibel dipastikan.
Titik kawalan kualiti utama (khusus untuk struktur lapisan 1+N+1): Sebelum melaminasi lapisan tegar dan lapisan fleksibel, tepi lapisan tegar dan lapisan fleksibel diperiksa dengan ketat untuk kerataan bagi mengelakkan laminasi yang lemah yang disebabkan oleh tepi yang tidak sekata.
Selepas penggerudian laser pada lapisan fleksibel, kualiti dinding lubang diperiksa di bawah mikroskop untuk memastikan tiada koyakan, pengkarbonan dan fenomena lain. Selepas penyaduran kuprum selesai, ujian lenturan dijalankan pada kawasan bersalut kuprum pada lapisan fleksibel untuk mengesahkan lekatan dan kestabilan prestasi elektrik lapisan penyaduran kuprum di bawah keadaan lenturan.

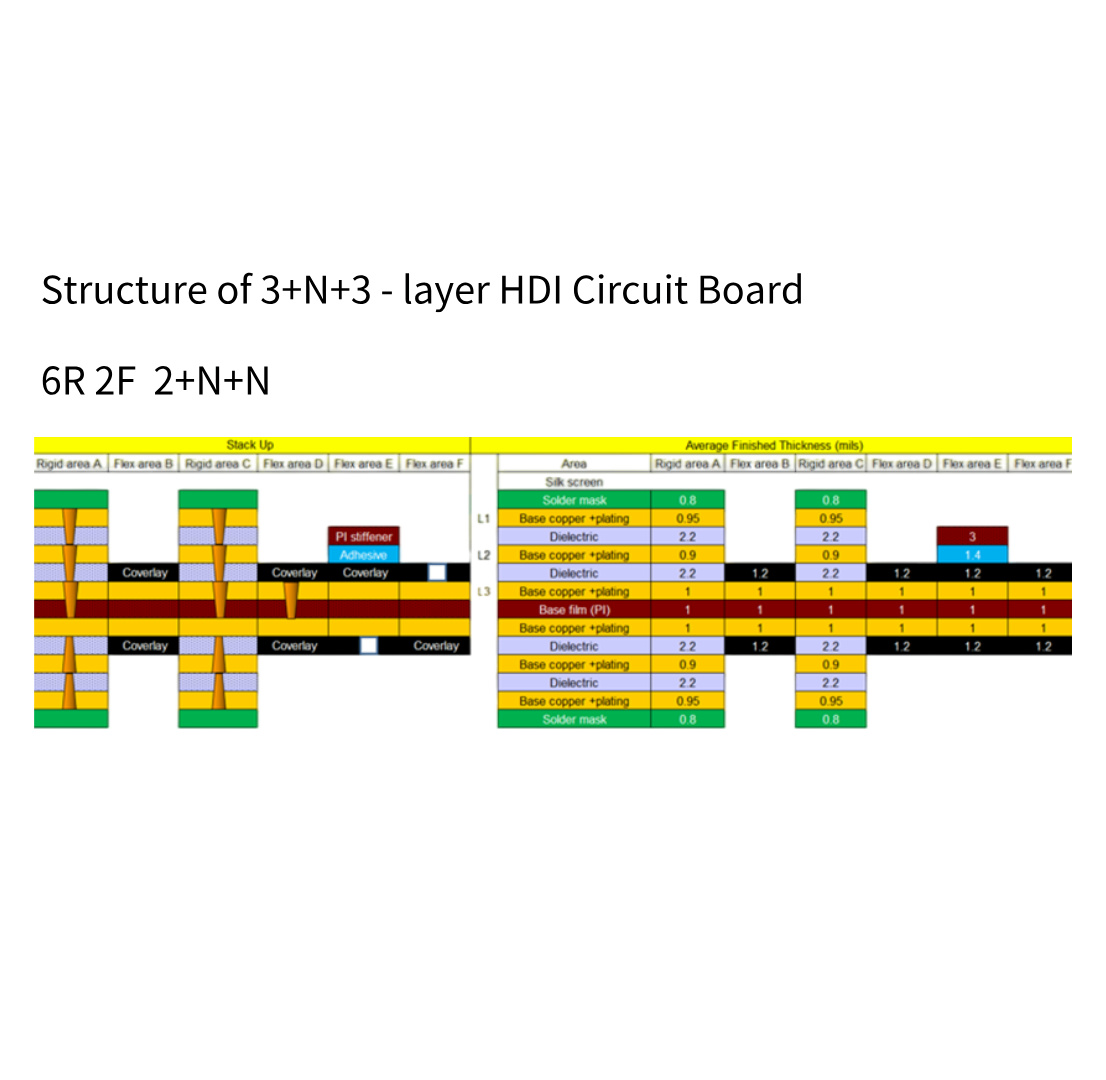

Struktur Papan Litar HDI lapisan 3+N+3
Dalam struktur papan litar HDI lapisan 3+N+3, terdapat tiga lapisan papan litar tegar pada setiap sisi.
Ketiga-tiga lapisan papan litar tegar ini bekerjasama antara satu sama lain untuk menyediakan sokongan fizikal yang kuat dan asas yang stabil untuk sambungan elektrik.
Lapisan tegar paling luar boleh digunakan untuk memasang pelbagai komponen elektronik. Dengan sifat mekanikalnya yang baik, ia dapat melindungi litar dalaman dengan berkesan daripada kerosakan fizikal luaran.
Lapisan tegar tengah memainkan peranan penting dalam penghantaran isyarat dan pengagihan kuasa, menyediakan laluan sambungan yang diperlukan untuk litar di kawasan berfungsi yang berbeza.
Lapisan "N" di tengah ialah lapisan papan litar fleksibel, dan nilai "N" boleh ditentukan secara fleksibel mengikut reka bentuk litar sebenar dan keperluan prestasi.
Lapisan fleksibel ini memberikan papan litar kebolehlenturan dan fleksibiliti yang sangat baik, yang dapat memenuhi keperluan beberapa susun atur ruang khas.
Contohnya, dalam beberapa senario di mana papan litar perlu dibengkokkan ke dalam bentuk tertentu untuk menyesuaikan diri dengan ruang kompleks di dalam peranti, lapisan fleksibel memainkan peranan yang hebat.
Ia boleh mencapai ubah bentuk papan litar dengan mahir tanpa menjejaskan operasi normal litar.
Pada masa yang sama, lapisan fleksibel juga membantu mengurangkan berat keseluruhan papan litar, yang merupakan kelebihan penting untuk peranti elektronik yang sensitif terhadap berat.
Secara keseluruhan, struktur papan litar HDI lapisan 3+N+3 menggabungkan kestabilan papan litar tegar dan fleksibiliti papan litar fleksibel. Dengan mereka bentuk bilangan lapisan tegar dan fleksibel serta fungsi masing-masing secara munasabah, ia dapat memenuhi keperluan litar elektronik yang pelbagai dan berprestasi tinggi dan digunakan secara meluas dalam bidang seperti telefon pintar mewah, tablet dan beberapa peranti kawalan perindustrian dengan keperluan penggunaan ruang dan prestasi litar yang sangat tinggi.
Contohnya, dalam bidang kawalan perindustrian, papan litar dikehendaki mempunyai keupayaan anti-gangguan yang kuat. Shenzhen Rich Full Joy Electronics Co., Ltd. berkesan mengurangkan kesan gangguan elektromagnet terhadap prestasi papan litar dengan mengoptimumkan susun atur litar dan menggunakan bahan pelindung.
Dalam bidang aeroangkasa, keperluan yang sangat tinggi dikemukakan untuk papan litar yang ringan dan tahan suhu tinggi. Kami menggunakan bahan dan proses pembuatan yang canggih. Atas dasar memastikan kekuatan struktur papan litar, kami mengurangkan berat sebanyak mungkin dan meningkatkan ketahanan suhu tingginya untuk memastikan operasi normal peralatan dalam persekitaran yang ekstrem.
Apabila mengeluarkan papan litar HDI lapisan 3+N+3, pembuatan litar lapisan dalamperlu mengambil kira ciri-ciri litar bagi lapisan tegar dan fleksibel yang berbeza dan menjalankan pemprosesan yang diperhalusi.
Proses laminasi adalah lebih kompleks dan memerlukan pelbagai laminasi suhu tinggi dan tekanan tinggi. Parameter setiap laminasi dikawal dengan tepat untuk memastikan ikatan rapat antara lapisan dan kestabilan struktur keseluruhan.
Dalam proses penggerudian dan penyaduran tembaga, untuk pelbagai jenis lubang (seperti lubang dalam yang menembusi berbilang lapisan tegar dan lubang peralihan yang menghubungkan lapisan tegar dan fleksibel), peralatan penggerudian khas dan proses penyaduran tembaga digunakan untuk memastikan kualiti lubang dan kebolehpercayaan lapisan penyaduran tembaga.
Dalam peringkat rawatan permukaan, mengikut keperluan khas senario aplikasi yang berbeza seperti kawalan perindustrian atau aeroangkasa, kaedah rawatan perlindungan dan kebolehpaterian yang sesuai dipilih. Contohnya, dalam bidang aeroangkasa, proses rawatan permukaan dengan rintangan suhu tinggi dan rendah serta rintangan sinaran mungkin lebih diutamakan.
Titik kawalan kualiti utama (khusus untuk struktur lapisan 3+N+3): Bagi papan litar yang digunakan dalam bidang kawalan perindustrian, ujian keserasian elektromagnet (EMC) dijalankan untuk memastikan papan litar boleh berfungsi secara normal dalam persekitaran elektromagnet yang kompleks.
Bagi papan litar dalam bidang aeroangkasa, selain ujian prestasi biasa, ujian kitaran suhu tinggi - rendah, ujian sinaran dan sebagainya juga dijalankan untuk mensimulasikan persekitaran kerja sebenar dan mengesahkan kebolehpercayaan papan litar di bawah keadaan yang melampau.
Semasa proses laminasi, taburan tekanan dan suhu dioptimumkan mengikut ciri-ciri berbilang lapisan tegar untuk mengelakkan delaminasi yang disebabkan oleh kepekatan tegasan antara lapisan.

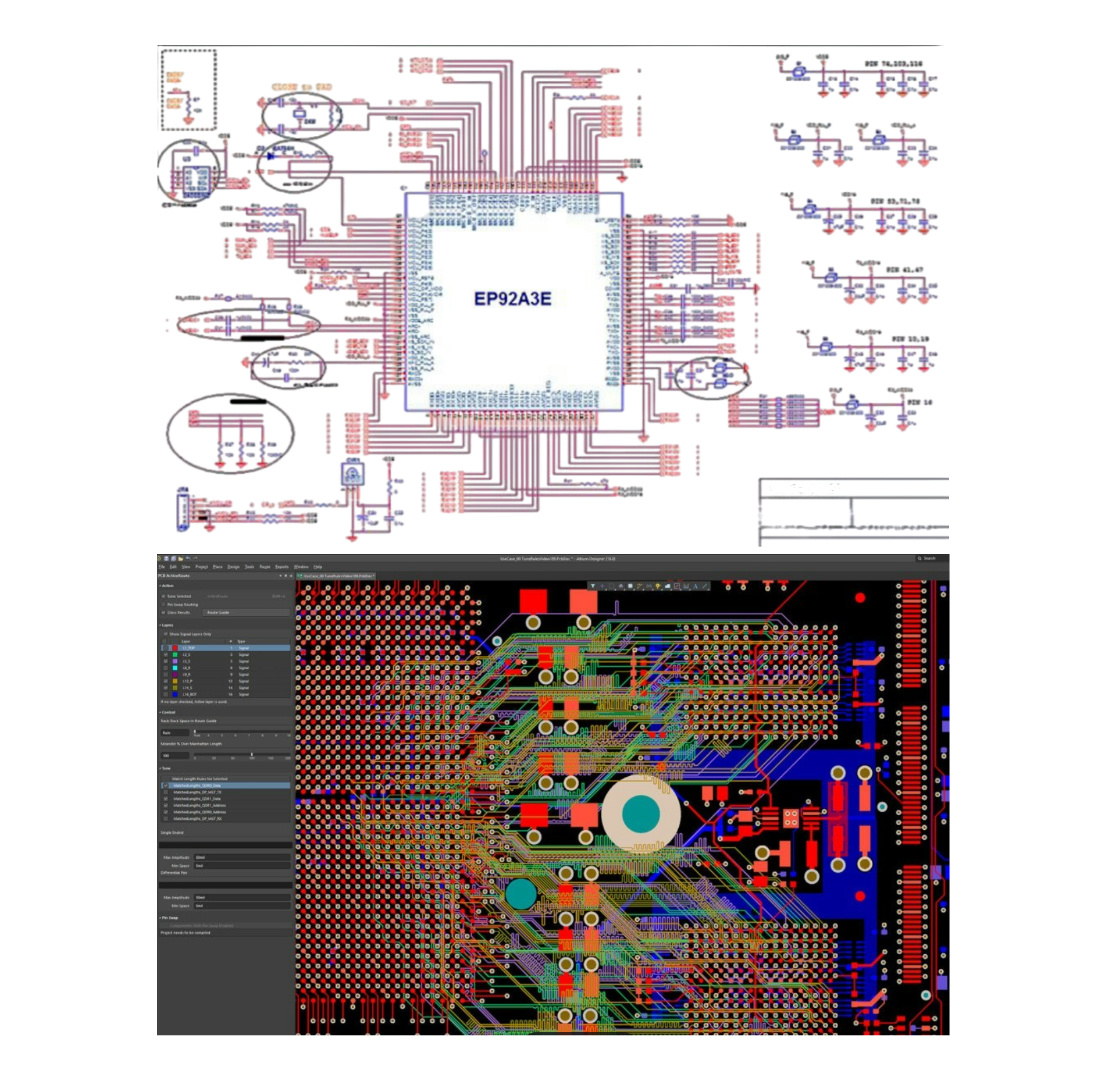

Perlu ditekankan bahawa dalam tiga jenis di atas, bilangan lapisan PCB Flex yang diwakili oleh "N" tidak tetap. Sebaliknya, mengikut keperluan reka bentuk tertentu, pasukan jurutera profesional Shenzhen Rich Full Joy Electronics Co., Ltd. boleh menggunakan perisian reka bentuk canggih dan pengalaman praktikal yang kaya untuk menjalankan pelarasan reka bentuk dan pengoptimuman yang tepat untuk mencapai keseimbangan terbaik antara prestasi dan kos.
Struktur Papan Litar HDI lapisan 10+N+10
Papan litar HDI jenis ini mewakili satu lagi langkah ke hadapan dari segi kerumitan dan kestabilan struktur.
Ia terdiri daripada dua lapisan PCB Tegar sebagai lapisan paling luar, dengan pelbagai lapisan PCB Fleksibel diapit di tengah.
Reka bentuk struktur ini meningkatkan ketegaran papan litar dengan ketara, membolehkannya menahan hentaman dan getaran luaran yang lebih besar sambil mengekalkan ciri-ciri lenturan papan litar fleksibel.
Dalam reka bentuk papan induk telefon pintar mewah, papan litar HDI lapisan 10+N+10 memainkan peranan penting.
Ruang dalaman telefon pintar sangat padat, memerlukan papan litar untuk mencapai integrasi fungsi yang kompleks dan pendawaian berketumpatan tinggi dalam ruang yang terhad.
Lapisan luar tegar struktur lapisan 10+N+10- boleh menyokong pelbagai komponen elektronik seperti cip, kapasitor dan perintang dengan stabil, memastikan bahawa semasa penggunaan harian telefon bimbit, walaupun ia sedikit terbentur atau bergetar, sambungan elektrik yang baik dapat dikekalkan.
Lapisan fleksibel di bahagian tengah boleh melaraskan penghalaan litar secara fleksibel mengikut susun atur ruang dalaman telefon bimbit, mencapai sambungan yang cekap antara modul berfungsi yang berbeza, seperti menyambungkan papan induk kepada komponen seperti paparan dan kamera, memastikan kestabilan dan kebolehpercayaan penghantaran isyarat dan memberikan pengalaman pengguna yang lancar.
Shenzhen Rich Full Joy Electronics Co., Lt.
Shenzhen Rich Full Joy Electronics Co., Ltd. menggunakan sistem kedudukan optik canggih untuk menjajarkan setiap lapisan dengan tepat sebelum laminasi bagi memastikan sambungan setiap lapisan litar yang tepat.
Pada masa yang sama, di kawasan peralihan antara lapisan fleksibel dan lapisan tegar, kami menggunakan reka bentuk penimbal tekanan khas dan teknik pemprosesan bahan untuk mengurangkan masalah kepekatan tekanan yang disebabkan oleh perbezaan sifat bahan secara berkesan dan meningkatkan kebolehpercayaan papan litar jangka panjang.
Dengan peningkatan berterusan dalam keperluan kelajuan penghantaran data peranti elektronik moden, papan litar HDI penghantaran isyarat berkelajuan tinggi telah menjadi teknologi utama untuk memenuhi permintaan ini. Dalam proses pengeluaran, selepas litar lapisan dalam dibuat, pelbagai operasi laminasi dijalankan. Keseragaman tekanan dan suhu dikawal ketat untuk setiap laminasi bagi memastikan gabungan struktur berbilang lapisan yang ketat.
Dalam proses penggerudian, strategi penggerudian dan parameter peralatan yang berbeza digunakan untuk lubang pada kedudukan yang berbeza (seperti antara lapisan tegar, antara lapisan tegar dan fleksibel, dsb.) untuk memastikan ketepatan kedudukan dan kualiti lubang.
Semasa proses penyaduran kuprum, pengesanan kekuatan ikatan lapisan penyaduran kuprum antara lapisan berbeza diperkukuhkan untuk memastikan kebolehpercayaan sambungan elektrik.
Titik kawalan kualiti utama (khusus untuk struktur lapisan 10+N+10): Semasa pelbagai proses laminasi, pemeriksaan sinar-X dijalankan selepas setiap laminasi untuk memeriksa penjajaran antara lapisan dan melaraskan parameter laminasi berikutnya tepat pada masanya.
Bagi lubang peralihan yang menghubungkan lapisan tegar dan fleksibel, proses rawatan dinding lubang khas digunakan selepas penggerudian untuk meningkatkan daya ikatan antara dinding lubang, lapisan penyaduran tembaga dan lapisan bahan yang berbeza.
Papan litar yang telah siap menjalani ujian getaran dengan mensimulasikan persekitaran getaran semasa penggunaan telefon bimbit untuk memeriksa kebolehpercayaan sambungan komponen elektronik antara lapisan yang berbeza.

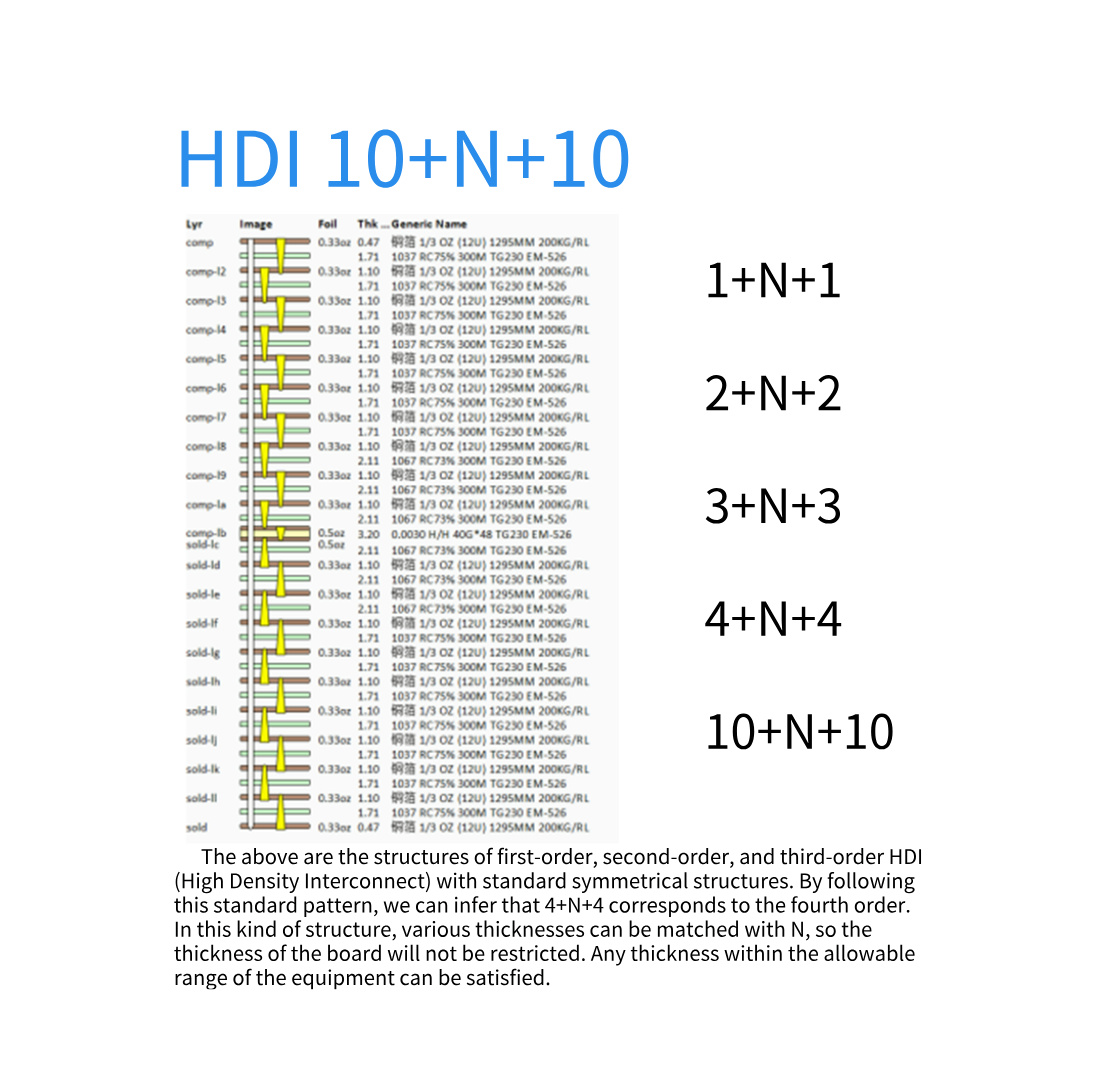

- Struktur HDI: Saling Sambung Simetri, Asimetri dan Sewenang-wenangnya
- Struktur HDI Simetri
- Perwakilan Hierarki Piawai
Struktur HDI tertib pertama ialah 1+N+1 lapisan.
Struktur HDI peringkat kedua ialah 2+N+2 lapisan.
Struktur HDI peringkat ketiga ialah 3+N+3 lapisan.
Struktur HDI peringkat keempat ialah 4+N+4 lapisan.
Struktur HDI peringkat kesepuluh ialah 10+N+10 lapisan
- Kelebihan Ketebalan
Ini adalah struktur simetri piawai HDI. Dengan mengikuti corak ini, kita boleh menentukan susunan hierarki dengan mudah. Contohnya, struktur 4+N+4 ialah susunan keempat. Dalam struktur jenis ini, nilai N boleh dilaraskan untuk dipadankan dengan pelbagai ketebalan. Hasilnya, ketebalan papan litar tidak terhad, dan sebarang ketebalan dalam julat yang dibenarkan bagi peralatan pembuatan boleh dicapai.

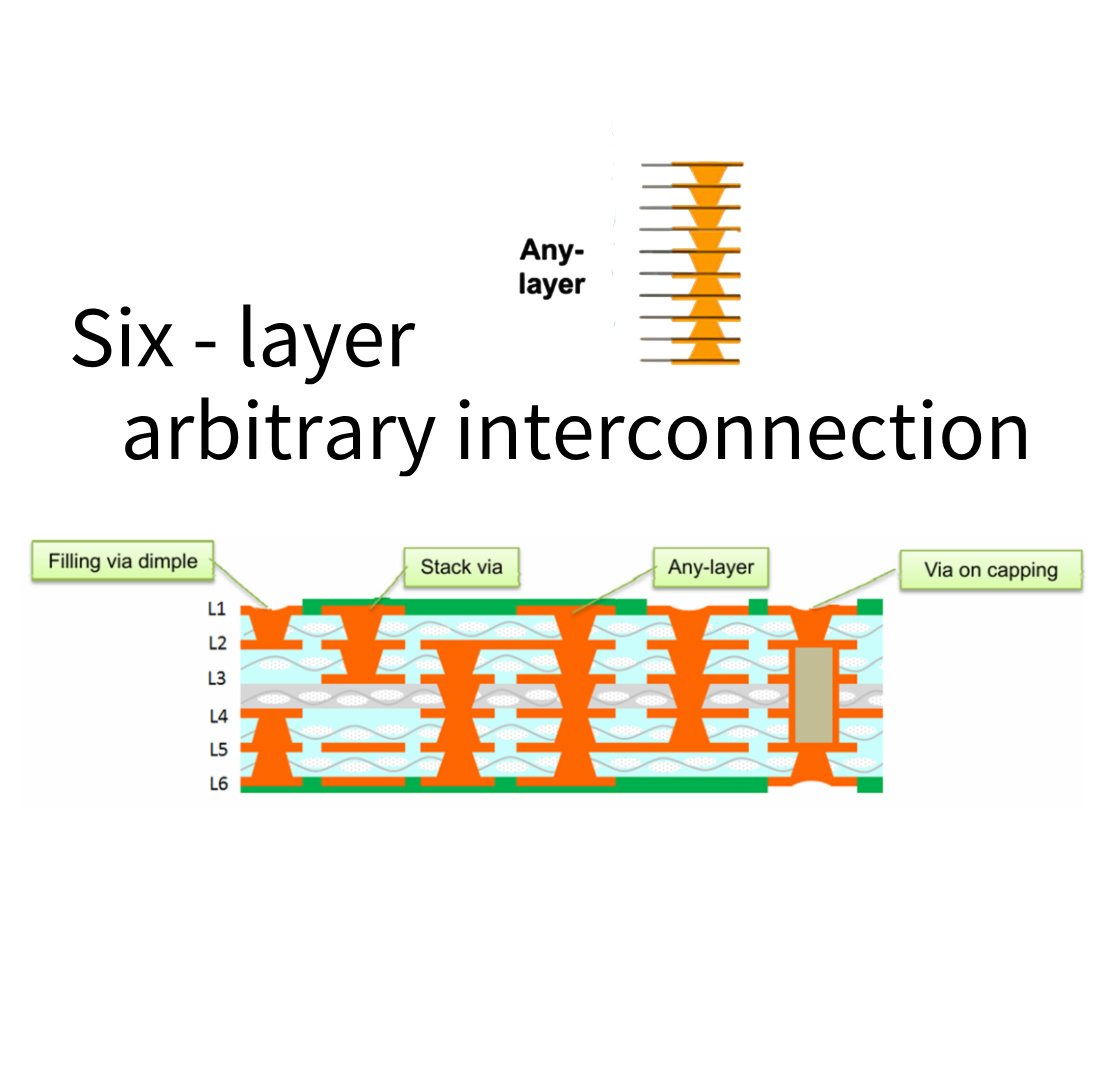

HDI - Sambungan Sewenang-wenangnya HDI
- Penjelasan Konsep
Sambungan sewenang-wenangnya bermaksud via buta diperlukan antara setiap lapisan. Bagi papan litar 10 lapisan, strukturnya boleh diwakili sebagai 1+1+1+1+1+1+1+1+1+1+1.
Had Ketebalan
Oleh kerana vias buta diperlukan untuk semua lapisan, ketebalan setiap lapisan tidak boleh melebihi 0.1 milimeter. Terdapat keperluan ketat untuk ketebalan papan litar. Jika ketebalan setiap lapisan melebihi 0.1 milimeter, secara teorinya sukar untuk memenuhi keperluan reka bentuk.

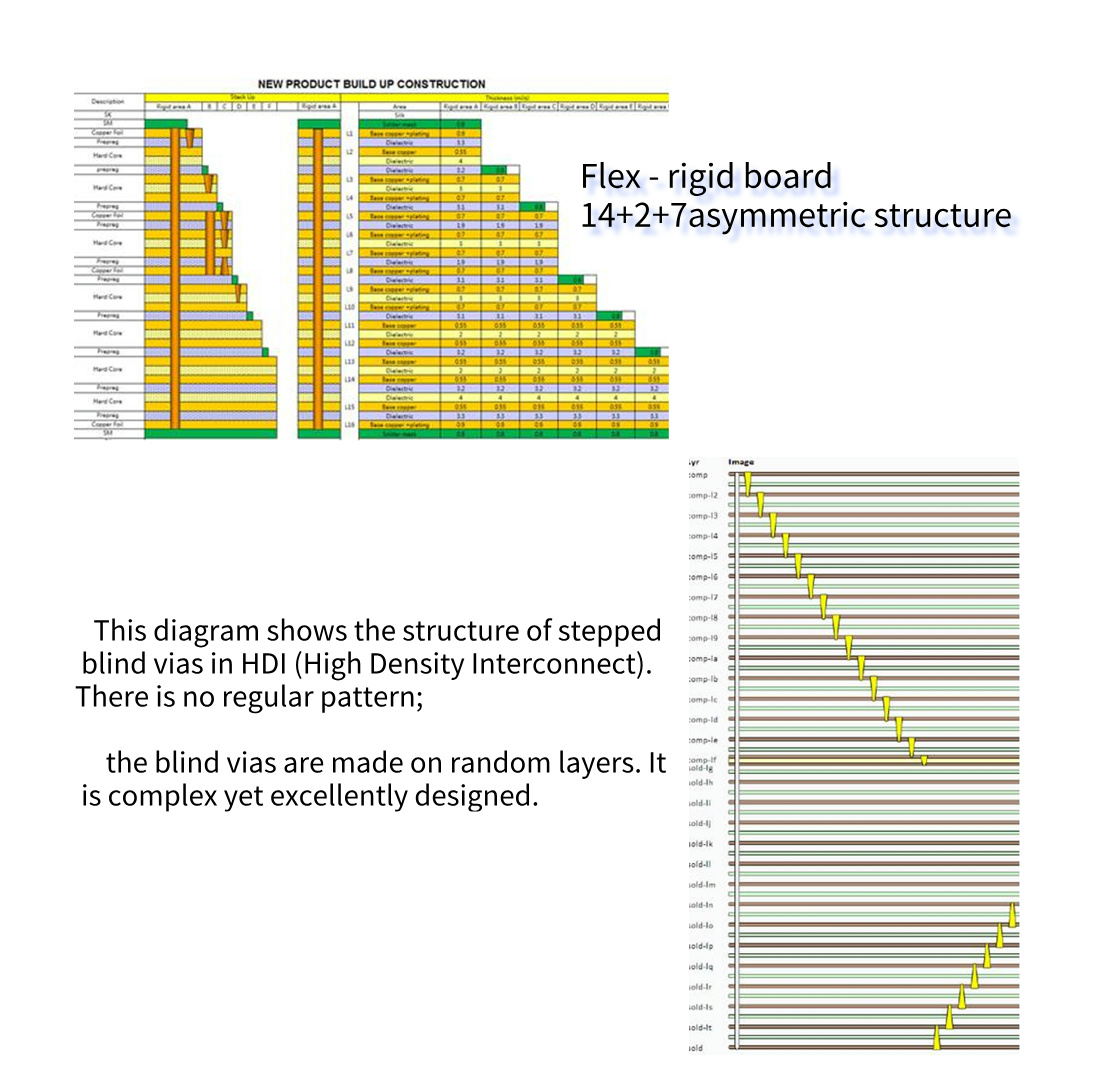

Struktur HDI Asimetri dan Tidak Sekata
Selain struktur simetri piawai yang dinyatakan di atas, terdapat banyak struktur HDI asimetri dan tidak sekata. Contohnya, struktur seperti 2+N+4, 4+6, 5+8. Seperti yang ditunjukkan dalam rajah, ia menunjukkan struktur asimetri 14+2+7. Struktur bukan piawai ini direka bentuk untuk memenuhi keperluan khusus dalam aplikasi yang berbeza. Walaupun ia lebih kompleks dalam reka bentuk dan pembuatan berbanding struktur simetri piawai.
Berkenaan penamaan HDI, terdapat beberapa ungkapan umum. Bentuk penuhnya adalah seperti "High - Density Interconnect". Dalam industri elektronik, HDI, sebagai singkatan, dikenali dan digunakan secara meluas. Kadangkala, apabila menekankan aspek teknikal, ia juga boleh dirujuk sebagai "High - Density Interconnect Technology". Walau bagaimanapun, singkatan "HDI" setakat ini merupakan istilah yang paling biasa digunakan dan terkenal dalam dokumen teknikal dan pertukaran industri.
II. Jenis-jenis Khas Papan Litar HDI
Papan Litar HDI Tertib Tinggi
Papan litar HDI peringkat tinggi mewakili teknologi HDI peringkat tertinggi, gabungan sempurna teknologi kompleks dan pembuatan ketepatan. Ia menggunakan lebih banyak lapisan dan struktur interkoneksi yang sangat kompleks dan canggih, sama seperti membina rangkaian trafik bandar super yang bersilang dan sangat cekap di dunia mikro.
Melalui reka bentuk ekstrem ini, papan litar HDI peringkat tinggi mencapai ketumpatan litar ultra tinggi, boleh mengintegrasikan sebilangan besar komponen elektronik dalam ruang yang sangat kecil, dan seterusnya mengurangkan saiz keseluruhan papan litar.
Dalam bidang yang mempunyai keperluan prestasi peranti elektronik yang sangat mencabar, seperti peralatan stesen pangkalan komunikasi 5G dan pelayan pengkomputeran berprestasi tinggi, papan litar HDI peringkat tinggi memainkan peranan teras yang tidak dapat digantikan.

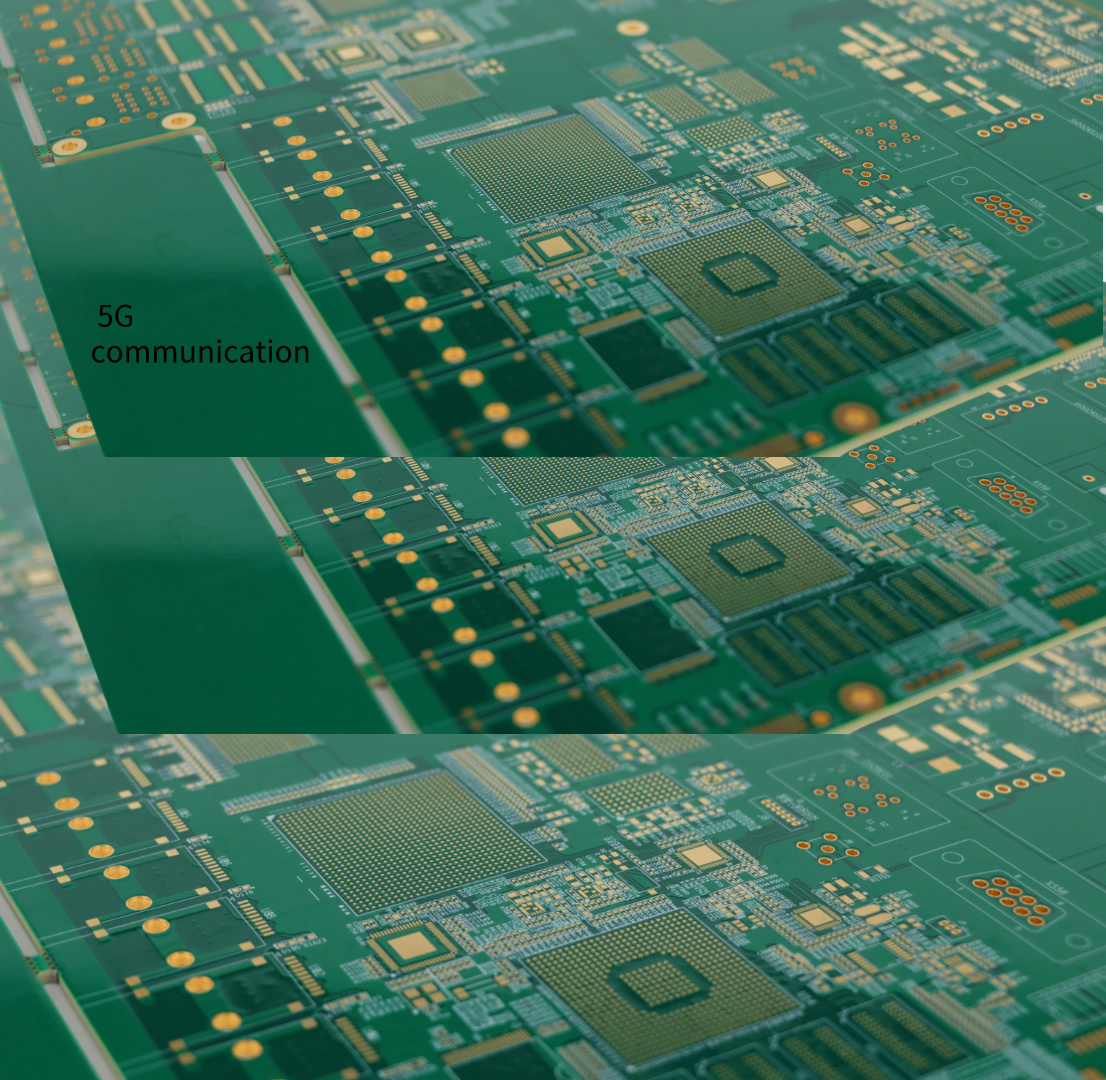

Dengan mengambil stesen pangkalan komunikasi 5G sebagai contoh, ia perlu mengendalikan trafik data yang besar dan mempunyai keperluan yang sangat tinggi untuk kelajuan, kestabilan dan ketepatan penghantaran isyarat. Melalui pendawaian berketumpatan tinggi dan struktur interkoneksi yang dioptimumkan, papan litar HDI tertib tinggi boleh mencapai penghantaran isyarat berkelajuan tinggi yang cekap antara modul berfungsi yang berbeza, memastikan peralatan stesen pangkalan boleh menerima dan menghantar isyarat dengan cepat dan tepat untuk memenuhi keperluan komunikasi rangkaian 5G dengan latensi rendah dan lebar jalur yang tinggi.
Dalam pelayan pengkomputeran berprestasi tinggi, papan litar HDI tertib tinggi boleh menyediakan sambungan isyarat berkelajuan tinggi dan stabil untuk cip teras seperti CPU dan GPU, menyokong operasi dan pemprosesan data berskala besar, serta meningkatkan prestasi keseluruhan dan kecekapan operasi pelayan.
Dari perspektif R&D teknologi, pembuatan papan litar HDI peringkat tinggi menghadapi banyak cabaran. Contohnya, apabila bilangan lapisan meningkat, masalah gangguan isyarat antara lapisan menjadi lebih ketara. Shenzhen Rich Full Joy Electronics Co., Ltd. melabur sejumlah besar sumber R&D. Dengan menggunakan teknologi pengasingan isyarat canggih, mengoptimumkan struktur tindanan dan menggunakan bahan kehilangan rendah, ia berkesan menyelesaikan masalah gangguan antara lapisan dan memastikan kualiti penghantaran isyarat.
Pada masa yang sama, dalam penghasilan lubang mikro dan pemprosesan litar berketepatan tinggi, kami sentiasa meningkatkan tahap proses. Dengan menggunakan peralatan pemprosesan laser canggih dan teknologi pengukiran berketepatan tinggi, kami mencapai penghasilan litar berketepatan tinggi dan pemprosesan lubang yang lebih kecil, memenuhi keperluan papan litar HDI tertib tinggi untuk pengecilan saiz dan prestasi tinggi.
Apabila mengeluarkan papan litar HDI peringkat tinggi, penghasilan litar lapisan dalam memerlukan ketepatan yang sangat tinggi. Teknologi litografi canggih dan topeng foto resolusi tinggi digunakan untuk memastikan kehalusan dan ketepatan litar.
Semasa proses laminasi, bagi memastikan gabungan struktur berbilang lapisan dan prestasi penghantaran isyarat yang ketat, ketepatan kawalan suhu, tekanan dan masa diperlukan untuk menjadi sangat tinggi. Pada masa yang sama, bahan penebat antara lapisan khas digunakan untuk mengurangkan kapasitans dan induktans antara lapisan dan mengurangkan gangguan isyarat.
Dalam proses penggerudian, teknologi penggerudian laser berketepatan tinggi digunakan secara meluas untuk mencipta lubang mikro bagi memenuhi keperluan sambungan berketumpatan tinggi. Selepas penggerudian, rawatan dinding lubang yang ketat dijalankan untuk memastikan ikatan yang baik antara lapisan penyaduran kuprum dan dinding lubang.
Teknologi penyaduran elektrik denyut canggih digunakan dalam proses penyaduran kuprum untuk meningkatkan keseragaman dan kualiti lapisan penyaduran kuprum dan memastikan kebolehpercayaan sambungan elektrik.
Titik kawalan kualiti utama (khusus untuk HDI peringkat tinggi): Sebelum laminasi, ujian impedans komprehensif dijalankan pada setiap lapisan papan litar untuk memastikan padanan impedans antara lapisan memenuhi keperluan reka bentuk dan mengurangkan pantulan dan gangguan isyarat.
Selepas penggerudian, peralatan canggih seperti mikroskop daya atom digunakan untuk memeriksa dinding lubang mikro secara mikroskopik bagi memastikan kekasaran dinding lubang memenuhi keperluan penghantaran isyarat. Melalui ujian simulasi penghantaran isyarat berkelajuan tinggi, integriti isyarat papan litar dalam senario penghantaran data berkelajuan tinggi sebenar disahkan, dan analisis serta penambahbaikan mendalam dijalankan pada produk yang mengalami herotan isyarat.

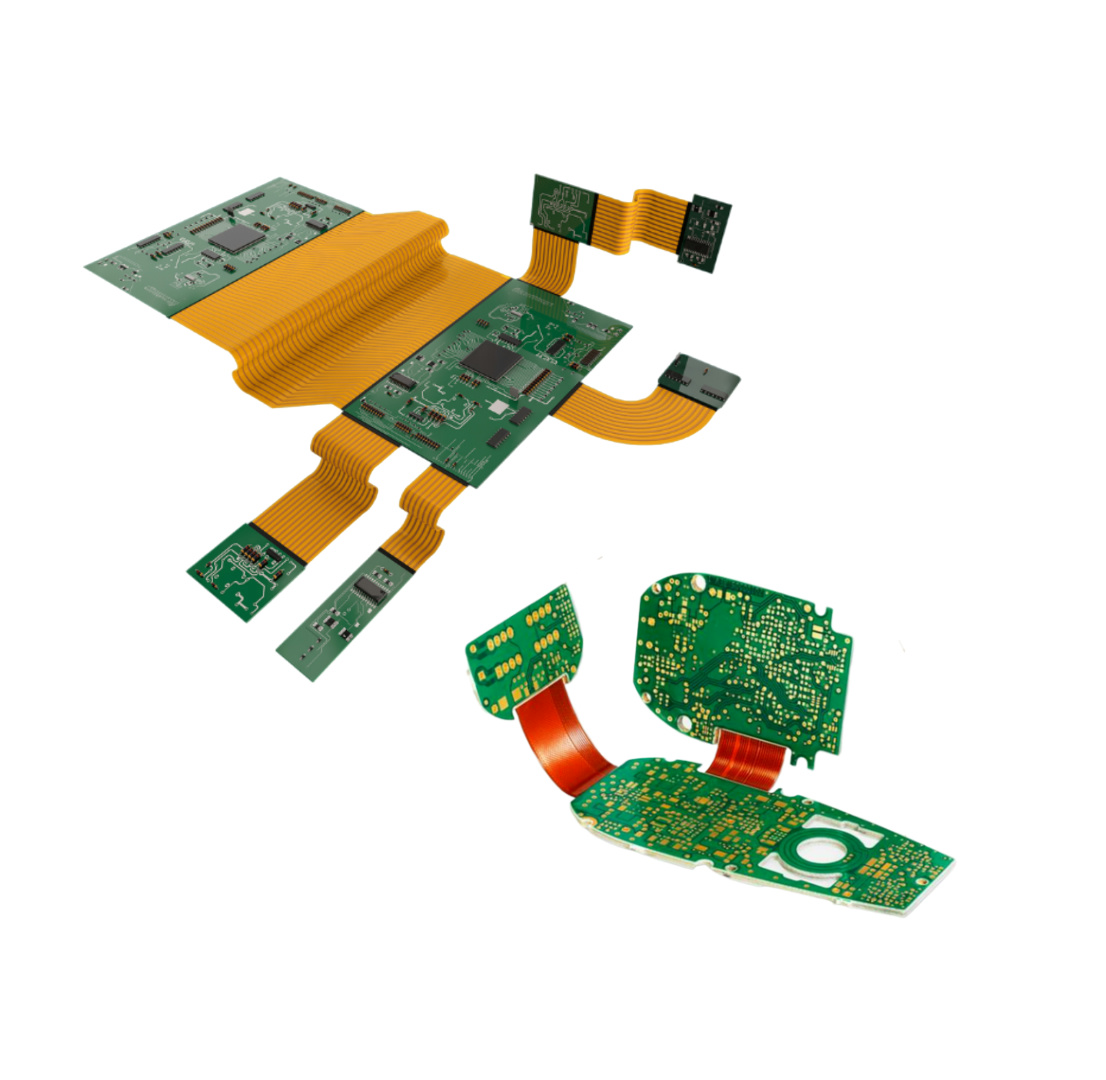

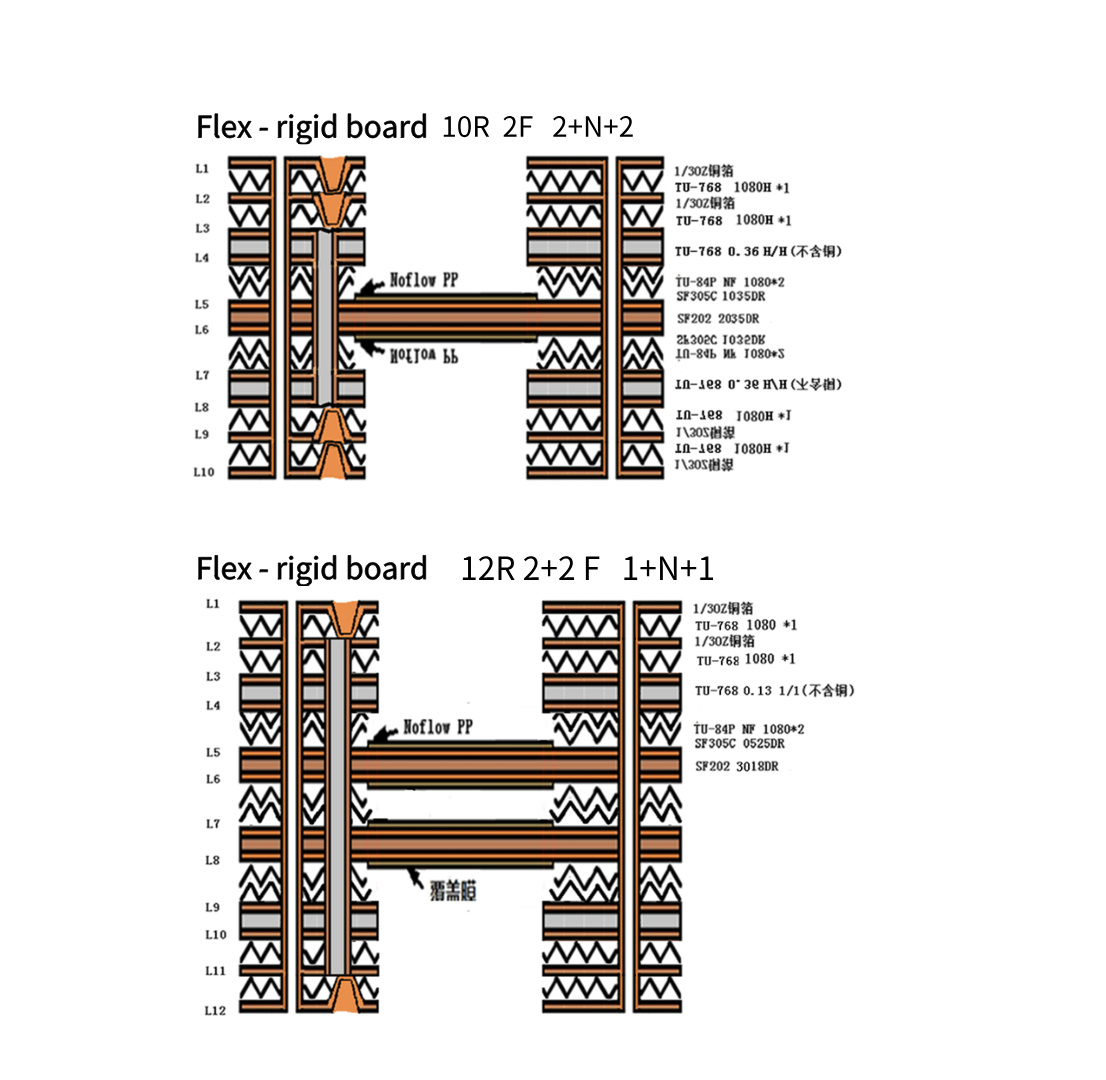

Papan Litar HDI Gabungan Tegar - Fleksibel
Papan litar HDI gabungan tegar dan fleksibel menggabungkan kelebihan papan litar tegar dan fleksibel dengan mahir dan merupakan reka bentuk papan litar yang sangat inovatif. Bahagian tegar menyediakan sokongan yang stabil dan sambungan elektrik yang boleh dipercayai untuk papan litar, memastikan komponen elektronik utama boleh dipasang dengan stabil dan penghantaran isyarat stabil. Bahagian fleksibel memberikan papan litar fleksibiliti dan kebolehlenturan yang sangat baik, membolehkannya menyesuaikan diri dengan pelbagai susun atur ruang khas dan senario penggunaan.
Dalam bidang telefon pintar boleh lipat, penggunaan papan litar HDI gabungan tegar-fleksibel telah membawa kejayaan baharu dalam inovasi produk.
Semasa telefon pintar boleh lipat dibuka dan dilipat, papan litar perlu menahan ubah bentuk lenturan berulang sambil memastikan kestabilan sambungan elektrik. Bahagian tegar papan litar gabungan HDI tegar - fleksibel boleh digunakan untuk membawa komponen utama seperti pemproses teras dan cip storan telefon, memastikan operasi normal fungsi pengkomputeran dan storan telefon. Bahagian fleksibel boleh mencapai sambungan litar yang lancar pada titik lipatan skrin. Semasa skrin dibuka dan ditutup, papan litar fleksibel boleh dibengkokkan secara fleksibel, memastikan penghantaran isyarat paparan skrin yang stabil dan memberikan pengguna pengalaman lipatan dan pembukaan yang lancar.
Di samping itu, dalam beberapa bidang peranti perubatan, seperti peranti pemantauan perubatan yang boleh dipakai, papan litar HDI gabungan tegar dan fleksibel boleh dipasang pada bentuk bahagian badan manusia yang berbeza untuk mencapai pengumpulan dan penghantaran isyarat fisiologi yang tepat, sambil memastikan keselesaan dan kebolehpercayaan peranti tersebut.
Dari segi proses pembuatan, kunci kepada papan litar HDI gabungan tegar-fleksibel terletak pada sambungan peralihan antara bahagian tegar dan fleksibel. Shenzhen Rich Full Joy Electronics Co., Ltd. menerima pakai reka bentuk dan proses pembuatan bersepadu yang unik. Di persimpangan bahagian tegar dan fleksibel, melalui rawatan bahan khas dan reka bentuk struktur, peralihan yang lancar dicapai, dengan berkesan mengurangkan kepekatan tegasan dan meningkatkan kebolehpercayaan papan litar semasa lenturan berulang.
Pada masa yang sama, kami menggunakan teknologi pembuatan litar fleksibel termaju untuk memastikan litar di bahagian fleksibel mempunyai fleksibiliti dan prestasi elektrik yang baik serta dapat menahan ujian lenturan dan regangan jangka panjang.
Apabila mengeluarkan papan litar HDI gabungan tegar-fleksibel, penghasilan litar lapisan dalam dioptimumkan masing-masing untuk bahagian tegar dan fleksibel. Bahagian tegar memberi tumpuan kepada kapasiti galas beban dan kestabilan litar, manakala bahagian fleksibel memberi tumpuan kepada fleksibiliti dan kebolehlenturan litar.
Semasa proses laminasi, proses laminasi untuk kawasan peralihan antara bahagian tegar dan fleksibel direka khas. Prapreg dan parameter laminasi khas digunakan untuk memastikan kekuatan ikatan dan fleksibiliti kawasan peralihan.
Dalam proses penggerudian dan penyaduran kuprum, proses penggerudian dan penyaduran kuprum khas digunakan untuk lubang di kawasan peralihan antara bahagian tegar dan fleksibel bagi memastikan kualiti dinding lubang dan lekatan lapisan penyaduran kuprum untuk menyesuaikan diri dengan perubahan tegasan semasa proses lenturan.
Titik kawalan kualiti utama (khusus untuk HDI gabungan tegar-fleksibel): Selepas litar lapisan dalam di kawasan peralihan antara bahagian tegar dan fleksibel selesai, mikroskop elektron imbasan berketepatan tinggi digunakan untuk memeriksa kebolehpercayaan sambungan dan kualiti tepi litar bagi memastikan tiada bahaya tersembunyi litar terbuka atau litar pintas.
Semasa proses laminasi, pemantauan tekanan tempatan dijalankan pada kawasan peralihan untuk memastikan pengagihan tekanan yang seragam dan mengelakkan ikatan yang lemah disebabkan oleh tekanan yang tidak sekata.
Selepas papan litar dipasang, ujian lipatan simulasi dijalankan tidak kurang daripada [X] kali. Dalam tempoh ini, prestasi elektrik dipantau dalam masa nyata untuk memeriksa sama ada penghantaran isyarat stabil. Bilangan dan lokasi kegagalan direkodkan, dan puncanya dianalisis dan diperbaiki.
Ujian tegangan dijalankan pada litar di bahagian fleksibel untuk mensimulasikan senario regangan dalam penggunaan harian, memastikan litar masih boleh mengekalkan sambungan elektrik dan sifat mekanikal yang baik di bawah tegangan.
Papan Litar HDI Penghantaran Isyarat Berkelajuan Tinggi
Semasa proses reka bentuk dan pembuatan papan litar jenis ini, satu siri bahan khas dan proses lanjutan digunakan untuk meminimumkan gangguan dan gangguan isyarat semasa penghantaran.
Contohnya, dalam pemilihan bahan, kami memilih papan dengan pemalar dielektrik rendah dan kehilangan rendah untuk mengurangkan kehilangan tenaga dan kelewatan semasa penghantaran isyarat.
Dari segi susun atur litar, padanan impedans dicapai dengan mengoptimumkan penghalaan litar, mengawal panjang dan jarak litar, memastikan isyarat berkelajuan tinggi boleh dihantar dengan kehilangan dan gangguan yang minimum.
Dalam bidang seperti peralatan komunikasi rangkaian berkelajuan tinggi dan peralatan penghantaran video definisi tinggi, papan litar HDI penghantaran isyarat berkelajuan tinggi memainkan peranan penting.
Dalam peralatan komunikasi rangkaian berkelajuan tinggi seperti penghala dan suis, papan litar HDI penghantaran isyarat berkelajuan tinggi boleh memastikan penghantaran data yang pantas dan tepat dalam rangkaian berkelajuan tinggi, mengurangkan kelewatan isyarat dan kehilangan paket, dan menyediakan pengguna dengan sambungan rangkaian yang stabil dan lancar.
Dalam peralatan penghantaran video definisi tinggi seperti peranti main balik video 4K/8K dan sistem pengawasan video, papan litar HDI penghantaran isyarat berkelajuan tinggi boleh memastikan penghantaran isyarat video definisi tinggi yang berkualiti tinggi, mengelakkan masalah seperti pembekuan gambar dan herotan skrin, dan memberikan pengguna pengalaman visual yang terbaik.
Dari perspektif trend pembangunan industri, dengan perkembangan pesat teknologi baru muncul seperti komunikasi 5G, Internet of Things, dan kecerdasan buatan, permintaan untuk papan litar HDI penghantaran isyarat berkelajuan tinggi akan terus berkembang. Shenzhen Rich Full Joy Electronics Co., Ltd. akan memantau trend industri dengan teliti, terus meningkatkan pelaburan R&D, dan terus mengoptimumkan proses reka bentuk dan pembuatan papan litar HDI penghantaran isyarat berkelajuan tinggi untuk memenuhi permintaan pasaran yang semakin meningkat untuk penghantaran data berkelajuan tinggi dan stabil.
Apabila mengeluarkan papan litar HDI penghantaran isyarat berkelajuan tinggi, pengeluaran litar lapisan dalam memberi tumpuan kepada pengoptimuman susun atur litar untuk mengurangkan sumber gangguan pada laluan penghantaran isyarat. Prepreg malar dielektrik rendah dan kerajang kuprum dipilih untuk laminasi bagi mengurangkan kehilangan penghantaran isyarat. Semasa proses penggerudian dan penyaduran kuprum, ketepatan dimensi lubang dan keseragaman lapisan penyaduran kuprum dikawal ketat untuk meminimumkan kesan pada penghantaran isyarat. Teknologi ukiran berketepatan tinggi digunakan untuk pengeluaran litar lapisan luar bagi memastikan kerataan dan kualiti tepi litar dan mengelakkan pantulan isyarat. Untuk rawatan permukaan, proses yang mempunyai sedikit kesan pada penghantaran isyarat, seperti pengawet kebolehpaterian organik (OSP), dipilih. Semasa memastikan kebolehpaterian, gangguan dengan isyarat berkelajuan tinggi diminimumkan.
Titik kawalan kualiti utama (khusus untuk HDI penghantaran isyarat berkelajuan tinggi): Dalam peringkat pemeriksaan bahan mentah, sifat dielektrik papan pemalar dielektrik rendah diuji dengan tepat untuk memastikan pematuhan dengan keperluan penghantaran isyarat berkelajuan tinggi. Perisian analisis integriti isyarat profesional digunakan untuk mensimulasikan dan mengesahkan reka bentuk susun atur litar, dan masalah gangguan isyarat yang berpotensi dikesan dan diselesaikan tepat pada masanya sebelum pengeluaran. Selepas penggerudian dan penyaduran tembaga, penguji impedans ketepatan tinggi digunakan untuk mengukur impedans talian titik demi titik untuk memastikan ketepatan padanan impedans berada dalam julat ralat yang sangat kecil. Papan litar siap tertakluk kepada ujian penghantaran isyarat berkelajuan tinggi, mensimulasikan kadar tertinggi dan persekitaran isyarat kompleks dalam aplikasi sebenar. Kualiti isyarat dinilai melalui cara seperti analisis gambar rajah mata, dan produk substandard dilarang sama sekali daripada meninggalkan kilang.
- III. Gambaran Keseluruhan Proses Pengeluaran Papan Litar HDI dan Kualiti Utama - Titik Kawalan
Penghasilan papan litar HDI merupakan proses yang sangat tepat dan kompleks yang melibatkan pelbagai teknologi canggih dan kawalan proses yang ketat. Ia terutamanya merangkumi langkah-langkah utama berikut dan titik kawalan kualiti yang sepadan:
- Dalaman - Pengeluaran Litar Lapisan
Pertama, sediakan lamina bersalut tembaga. Corak litar yang direka bentuk dipindahkan ke plat tembaga melalui teknologi litografi, dan lapisan tembaga yang tidak diperlukan dibuang melalui proses etsa untuk membentuk litar lapisan dalam yang tepat. Langkah ini memerlukan peralatan litografi berketepatan tinggi dan kawalan etsa yang tepat untuk memastikan kehalusan dan ketepatan litar.
Titik kawalan kualiti utama: Sebelum litografi, topeng foto diperiksa dengan ketat untuk memastikan corak tidak mempunyai kecacatan dan sangat jelas. Semasa litografi, parameter seperti keamatan pendedahan dan masa dipantau dalam masa nyata untuk memastikan ketepatan pemindahan litar. Semasa pengukiran, kepekatan, suhu dan masa pengukiran pengukiran dikawal ketat. Kadar pengukiran dipantau dalam masa nyata melalui peralatan pengesanan dalam talian untuk mengelakkan pengukiran litar yang berlebihan atau terkurang dan memastikan lebar dan jarak litar memenuhi keperluan reka bentuk.
- Laminasi
Papan litar lapisan dalam, prepreg dan kerajang tembaga lapisan luar yang telah dibuat disusun mengikut keperluan reka bentuk dan diletakkan di dalam laminator suhu tinggi dan tekanan tinggi. Di bawah keadaan suhu, tekanan dan masa yang dikawal dengan tepat, prepreg mencairkan dan mengikat lapisan dengan kukuh untuk membentuk struktur asas papan berbilang lapisan. Proses laminasi mempunyai keperluan yang sangat tinggi untuk keseragaman suhu dan kestabilan tekanan peralatan bagi memastikan ikatan antara lapisan yang ketat dan tiada kecacatan seperti gelembung dan delaminasi.
Titik kawalan kualiti utama: Sebelum laminasi, kualiti permukaan papan litar lapisan dalam, pra-preg dan kerajang tembaga lapisan luar diperiksa dengan teliti untuk memastikan tiada kekotoran, calar dan masalah lain. Sensor suhu dan sensor tekanan laminator dikalibrasi dengan ketat untuk memastikan ketepatan dan keseragaman suhu dan tekanan. Selepas laminasi, peralatan pemeriksaan sinar-X digunakan untuk memeriksa kecacatan seperti gelembung dan delaminasi antara lapisan, dan produk yang rosak segera diolah semula atau dibuang.
- Penggerudian dan Tembaga - Penyaduran
Peralatan penggerudian berketepatan tinggi seperti mesin penggerudian laser digunakan untuk menggerudi lubang mikro, lubang buta dan lubang tertimbus bagi menyambungkan litar setiap lapisan. Seterusnya, penyaduran kuprum tanpa elektro dan penyaduran elektro dijalankan untuk memendapkan lapisan kuprum yang seragam pada dinding lubang, memastikan sambungan elektrik yang baik antara litar setiap lapisan. Semasa proses penyaduran kuprum, parameter seperti komposisi larutan penyaduran, suhu dan ketumpatan arus dikawal ketat untuk memastikan ketebalan dan kualiti lapisan kuprum.
Titik kawalan kualiti utama: Sebelum penggerudian, peralatan penggerudian dikalibrasi untuk ketepatan bagi memastikan kedudukan penggerudian yang tepat. Semasa proses penggerudian, parameter seperti kedalaman penggerudian dan diameter lubang dipantau dalam masa nyata untuk mengelakkan masalah seperti sisihan penggerudian dan penggerudian terus. Semasa penyaduran kuprum, komposisi larutan penyaduran diuji secara berkala, dan prestasi larutan penyaduran dipantau melalui kaedah seperti ujian sel Hull untuk memastikan ketebalan lapisan kuprum yang seragam dan lekatan yang kuat. Cara seperti analisis keratan metalografi digunakan untuk memeriksa kualiti lapisan kuprum pada dinding lubang, seperti kehadiran lompang dan kelonggaran.
- Pengeluaran Litar Lapisan Luar
Proses litografi dan etsa digunakan sekali lagi untuk menghasilkan litar lapisan luar pada papan berlamina. Proses ini serupa dengan pengeluaran litar lapisan dalam, tetapi keperluan ketepatan dan kebolehpercayaan untuk litar lapisan luar adalah lebih tinggi untuk memenuhi keperluan pendawaian berketumpatan tinggi.
Titik kawalan kualiti utama: Sama seperti pengeluaran litar lapisan dalam, kawalan kualiti yang ketat dijalankan pada photomask untuk litografi litar lapisan luar. Semasa litografi dan etsa, pemeriksaan ketepatan litar diperkukuh. Peralatan seperti mikroskop elektron digunakan untuk mengesan - menyemak kualiti tepi dan ketepatan lebar garisan litar bagi memastikan pematuhan dengan piawaian reka bentuk. Selepas etsa, permukaan litar diperiksa untuk masalah seperti sisa etsa dan litar pintas.
- Rawatan Permukaan
Untuk mencegah pengoksidaan lapisan kuprum dan meningkatkan kebolehpaterian, permukaan papan litar dirawat. Kaedah biasa termasuk perataan pateri udara panas (HASL), emas rendaman nikel tanpa elektro (ENIG), pengawet kebolehpaterian organik (OSP), dan sebagainya. Kaedah rawatan permukaan yang berbeza sesuai untuk senario aplikasi yang berbeza, dan proses yang sesuai perlu dipilih mengikut keperluan produk.
Titik kawalan kualiti utama: Sebelum rawatan permukaan, pastikan permukaan papan litar bersih dan bebas daripada kesan minyak dan kekotoran. Untuk proses perataan pateri udara panas, suhu aloi timah-plumbum dan masa rendaman pematerian dikawal ketat untuk memastikan sambungan pateri rata dan licin, dan tiada masalah seperti pematerian kering dan penyambungan. Dalam proses emas rendaman nikel tanpa elektro, nilai pH, suhu dan masa penyaduran larutan penyaduran dikawal dengan tepat untuk memastikan ketebalan lapisan nikel dan emas yang seragam. Kesan rawatan permukaan disahkan melalui cara seperti ujian kebolehpaterian. Untuk proses pengawet kebolehpaterian organik, keseragaman ketebalan filem dikawal, dan pemantauan masa nyata dijalankan melalui penguji ketebalan filem.
- Pengujian dan Pemeriksaan
Papan litar diuji secara komprehensif melalui pelbagai kaedah ujian seperti ujian prestasi elektrik, pemeriksaan sinar-X dan ujian prob terbang untuk memastikan penunjuk prestasinya memenuhi keperluan reka bentuk. Hanya produk yang lulus ujian ketat sahaja yang boleh memasuki langkah seterusnya.
Titik kawalan kualiti utama: Semasa ujian prestasi elektrik, parameter ujian ditetapkan mengikut spesifikasi standard, dan penunjuk utama seperti kekonduksian papan litar, rintangan penebat, dan impedans diukur dengan tepat untuk memastikan prestasi penghantaran isyarat yang baik. Pemeriksaan sinar-X digunakan untuk memeriksa struktur antara lapisan dalaman, kualiti lubang, dan sebagainya, dan kecacatan dalaman dikesan tepat pada masanya. Ujian prob terbang menjalankan ujian sambungan elektrik titik ke titik pada komponen kecil dan litar kompleks pada papan litar untuk memastikan ketepatan sambungan litar. Bagi produk yang tidak memenuhi syarat, analisis kegagalan terperinci dijalankan, punca masalah dikesan, dan langkah penambahbaikan yang sepadan diambil.
- Pembentukan dan Pemprosesan Pasca
Mengikut dimensi reka bentuk, papan litar dibentuk melalui pemprosesan mekanikal atau pemotongan laser. Akhir sekali, prosedur pasca pemprosesan seperti pembersihan dan pembungkusan dijalankan untuk melengkapkan penghasilan papan litar HDI.
Titik kawalan kualiti utama: Semasa proses pembentukan, ketepatan dimensi pemprosesan dikawal ketat. Peralatan pengukur ketepatan tinggi digunakan untuk mengenal pasti dimensi papan litar yang dibentuk bagi memastikan pematuhan dengan keperluan lukisan reka bentuk. Dalam proses pembersihan, pastikan kepekatan, suhu dan masa pembersihan larutan pembersihan adalah sesuai untuk memastikan tiada kekotoran sisa pada permukaan papan litar. Semasa pembungkusan, bahan dan kaedah pembungkusan yang sesuai digunakan untuk mengelakkan kerosakan pada papan litar semasa pengangkutan dan penyimpanan.
Shenzhen Rich Full Joy Electronics Co., Ltd., dengan asas teknikal yang mendalam, pengalaman industri yang kaya, dan pasukan kejuruteraan profesional, mempunyai pemahaman yang mendalam tentang perkara utama dan cabaran unik dalam reka bentuk, pembuatan, dan aplikasi setiap jenis papan litar HDI. Kami boleh memilih penyelesaian yang paling sesuai dengan tepat daripada pelbagai jenis papan litar HDI mengikut keperluan aplikasi khusus pelanggan. Melalui proses pengeluaran yang canggih, kawalan kualiti yang ketat, dan inovasi teknologi yang berterusan, kami mencipta produk papan litar HDI yang berkualiti tinggi dan berprestasi tinggi untuk pelanggan, membantu mereka mencapai kejayaan yang lebih besar dalam bidang pembuatan peranti elektronik.
Di samping itu, dengan kemajuan sains dan teknologi yang berterusan serta promosi inovasi yang berterusan, teknologi papan litar HDI juga berkembang pesat. Shenzhen Rich Full Joy Electronics Co., Ltd. akan sentiasa mengekalkan pandangan pasaran yang tajam, terlibat secara aktif dalam penyelidikan dan penerokaan teknologi baharu, terus mengembangkan sempadan aplikasi papan litar HDI, menyuntik aliran dorongan yang tidak berkesudahan ke dalam pembangunan industri pembuatan peranti elektronik, dan memimpin industri ke tahap yang baharu.
