Reka Bentuk PCB RF dari Teori ke Amalan: Panduan Kejuruteraan Lengkap oleh Rich Full Joy
Dalam industri elektronik yang pesat berkembang pada masa kini, Reka bentuk PCB RF (Frekuensi Radio)memainkan peranan penting dalam membolehkan aplikasi berkelajuan tinggi dan frekuensi tinggi seperti Komunikasi 5G, IoT, aeroangkasa, dan radar automotifSebagai sebuah syarikat yang mempunyai pengalaman mendalam selama beberapa dekad dalam kejuruteraan PCB frekuensi tinggi, Kegembiraan Penuh Kayadengan bangganya berkongsi pandangan peringkat pakar untuk pereka PCB yang ingin menguasai cabaran reka bentuk papan RF.
Isyarat RF biasanya beroperasi dalam Julat 300MHz hingga 300GHz, dan mereka bentuk PCB untuk frekuensi sedemikian memperkenalkan cabaran unik yang tidak dilihat dalam sistem berkelajuan rendah. Ini termasuk integriti isyarat, Penindasan EMI, prestasi bahan dielektrik, dan padanan impedans yang tepatDalam panduan komprehensif ini, kami meneroka amalan terbaik dan strategi reka bentuk untuk membina PCB RF yang andal dan cekap.
Memahami PCB RF
Seorang PCB RFialah papan litar bercetak yang beroperasi pada frekuensi radio, selalunya mengintegrasikan kedua-duanya digitaldan komponen analog, membentuk apa yang dikenali sebagai papan isyarat campuranCabaran di sini terletak dalam menguruskan interaksi antara jenis isyarat, kerana susun atur yang tidak betul boleh menyebabkan gangguan dan masalah pantulan yang ketara.
Bergantung pada pengendalian kuasa, PCB RF boleh dikelaskan kepada:
- PCB RF berkuasa rendah, yang mengutamakan hingar rendah dan kepekaan isyarat
- PCB RF berkuasa tinggi, yang memerlukan reka bentuk terma yang mantap dan kestabilan kuasa
Setiap kategori memerlukan pertimbangan yang unik semasa fasa reka bentuk.
Garis Panduan Reka Bentuk PCB RF Utama
1, Pemilihan Bahan: Asas Prestasi RF
Pemilihan bahan substrat memberi kesan secara langsung integriti isyarat, kestabilan terma, dan konsistensi impedansmerentasi julat frekuensi yang luas. Parameter kritikal termasuk:
Pekali Pengembangan Terma (CTE)
CTE mesti serasi dengan komponen yang dipasang. Kadar pengembangan yang tidak sepadan boleh menyebabkan sambungan pateri retak atau delaminasi surih—terutamanya dalam PCB RF berbilang lapisanIni penting untuk sektor yang mempunyai kebolehpercayaan tinggi seperti aeroangkasadan telekomunikasi.
Pemalar Dielektrik (Dk)
Dk mentakrifkan seberapa cepat isyarat merambat. Sistem RF sering menuntut bahan Dk yang rendah dan stabiluntuk kawalan impedans yang tepat dan pantulan yang dikurangkan. Dalam 5G dan gelombang milimeteraplikasi, bahan Dk yang lebih rendah seperti RO4350Batau RT/duroidadalah lebih diutamakan.
Faktor Pelesapan (Df)
Df menunjukkan kehilangan dielektrik. Dalam penghantaran frekuensi tinggi, a Df rendahadalah penting untuk meminimumkan pelemahan isyarat dan mengekalkan integriti bentuk gelombang yang bersih dari jarak jauh.
Petua Profesional:Bahan seperti RO4000, RO3000, dan Laminat berasaskan PTFEmerupakan penanda aras industri untuk PCB RF. Kerajang kuprum licin dengan kekasaran yang rendah juga membantu mengurangkan kehilangan isyarat daripada kesan kulit.
2、Reka Bentuk Susunan Lapisan yang Dioptimumkan
Penumpukan lapisan memberi kesan kepada penindasan EMI, kestabilan impedans dan kecekapan penghalaan isyarat.
Jarak Komponen
Komponen RF hendaklah dijarakkan mengikut fungsi dan tahap kuasanya. Kekalkan jarak yang mencukupi antara peranti berkuasa tinggidan litar analog sensitifuntuk mengurangkan gangguan bersama dan meningkatkan pelesapan haba.
Jejak Terpencil
Elakkan kesan terapung atau terpencil, yang bertindak sebagai antena yang tidak terkawalJika tidak dapat dielakkan, kurangkan risiko tersebut dengan perisai tanah atau kawalan panjang.
Penempatan Komponen Strategik
Letakkan komponen mengikut aliran isyaratdan pengelompokan berfungsi. Sambungan yang lebih pendek mengurangkan induktans parasit dan kehilangan isyarat. Benarkan ruang yang cukup untuk prob ujian dan akses kerja semula.
Kiraan & Susunan Lapisan
Gunakan lapisan atas untuk penghalaan RF, satah darat di tengah dan lapisan bawah untuk jejak digital atau berkelajuan rendah. Susunan seimbang dengan laluan pulang tanah yang kukuhmeminimumkan induktans gelung dan EMI.
Penyahgandingan Kuasa
Setiap IC memerlukan penyahikatan setempatuntuk menapis hingar kuasa. Letakkan kapasitor penyahgandingan dekat dengan pin kuasa, menggunakan nilai yang betul untuk ciri frekuensi dan impedans IC.
3, Penghalaan Isyarat RF Ketepatan
Penghalaan RF adalah satu sains. Matlamatnya adalah untuk mengekalkan impedans terkawaldan degradasi isyarat minimum.
Pastikan Jejak Pendek
Jejak yang lebih pendek bersamaan dengan pelemahan dan pantulan yang lebih rendah. Elakkan gelung yang tidak perlu dalam laluan penghalaan.
Cegah Penghalaan Selari
Elakkan jejak RF dan bukan RF selari. Medan bergandingan membawa kepada cakap silangJika tidak dapat dielakkan, tingkatkan jarak dan gunakan pelindung tanah.
Tentukan Titik Ujian
Titik ujian mestilah diasingkan daripada talian isyaratuntuk mengelakkan herotan isyarat semasa pengesahan.
Selekoh Pintar
Sudut RF sepatutnya bulat atau serong, tidak tajam. Kekalkan jejari selekoh sekurang-kurangnya Lebar jejak 2xuntuk mengelakkan pantulan isyarat.
Kelebihan Rich Full Joy dalam Reka Bentuk PCB RF
Dengan lebih 20 tahun pengalaman kejuruteraan, Kegembiraan Penuh Kaya membawakan:
- Kepakaran dalam Susunan papan berbilang lapisan RF
- Terbukti kawalan impedansuntuk prestasi frekuensi tinggi
- Penguasaan pemprosesan bahan kehilangan rendah

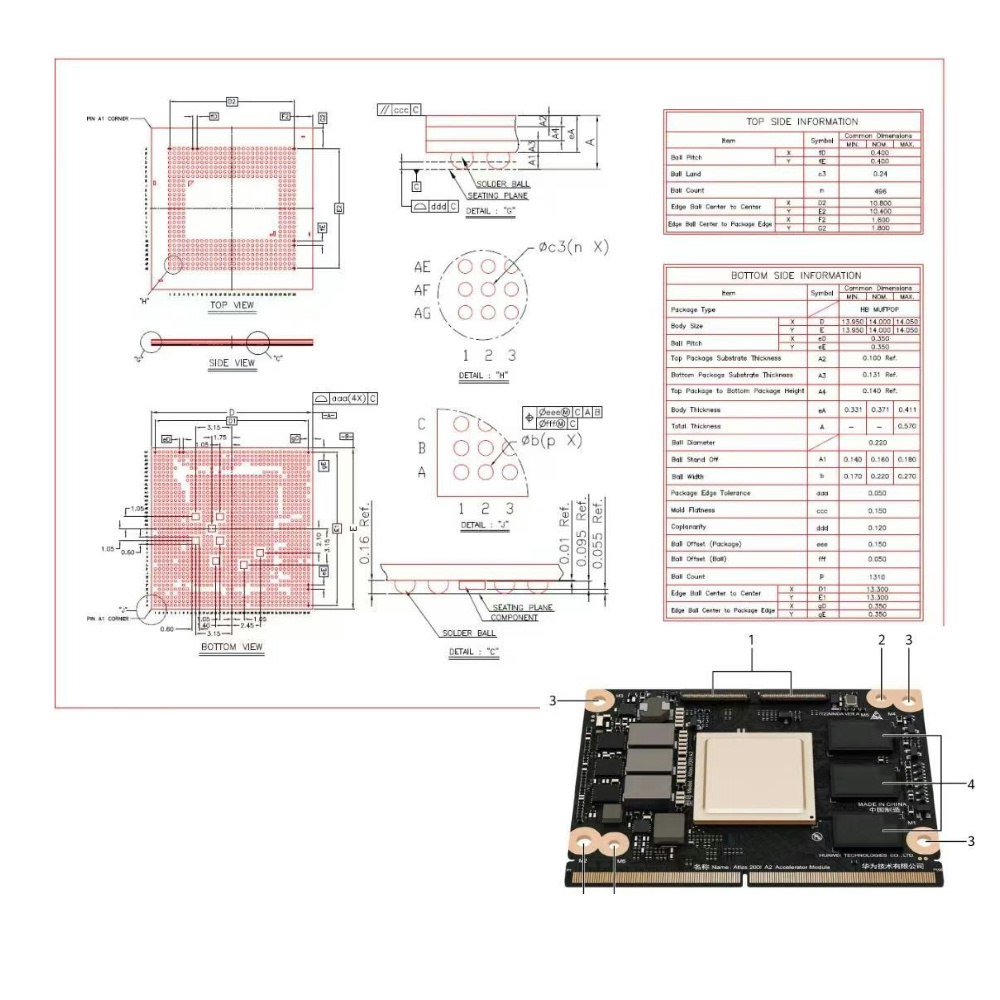

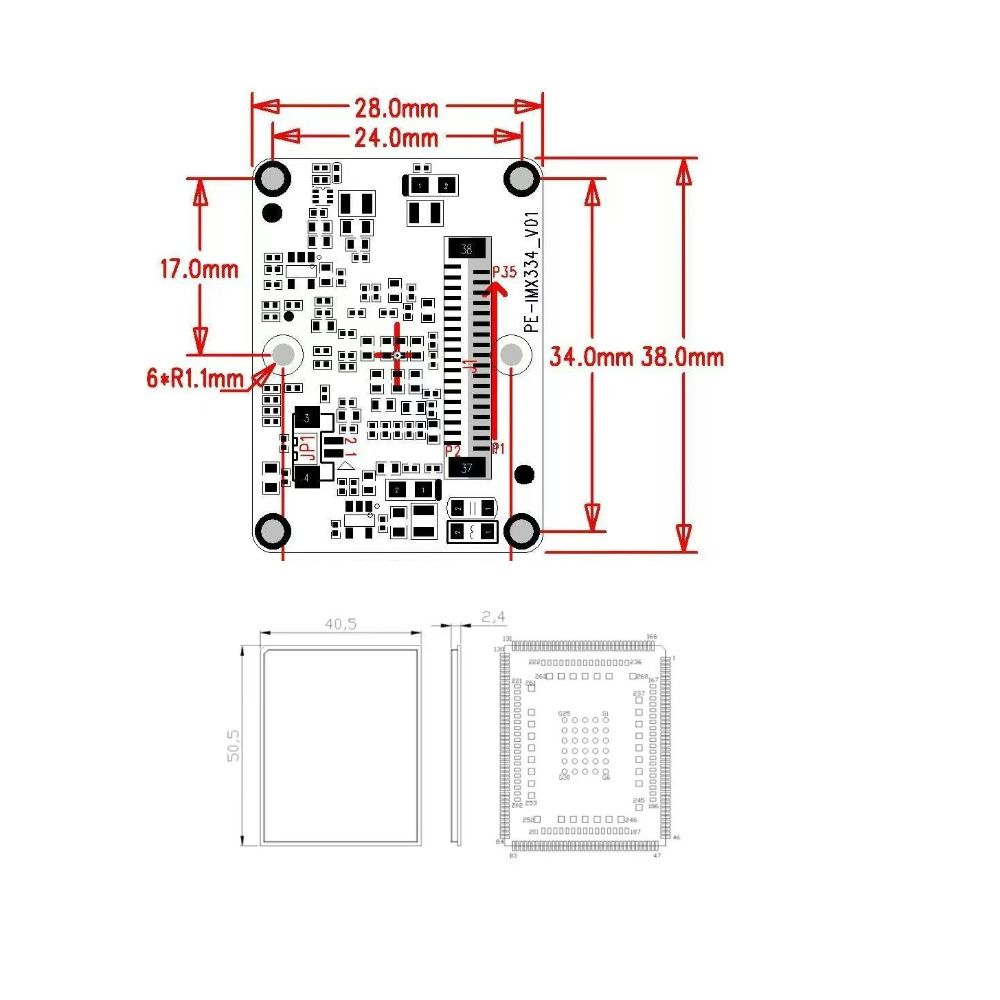

- Boleh dipercayai DFM (Reka Bentuk untuk Kebolehkilangan)ulasan untuk menghapuskan kecacatan reka bentuk lebih awal
- Sokongan tersuai untuk aplikasi dalam 5G, radar, satcom, dan aeroangkasa
Sama ada anda sedang membina modul antena ultra-kompak atau transceiver satelit kritikal misi, kami menyediakan penyelesaian PCB RF yang disesuaikandisokong oleh piawaian industri global.
