Усовершенствованная сборка жестких и гибких печатных плат HDI для роботов: точные движения и интеллектуальное управление.
Что такое сборка жестко-гибких печатных плат HDI в робототехнике?

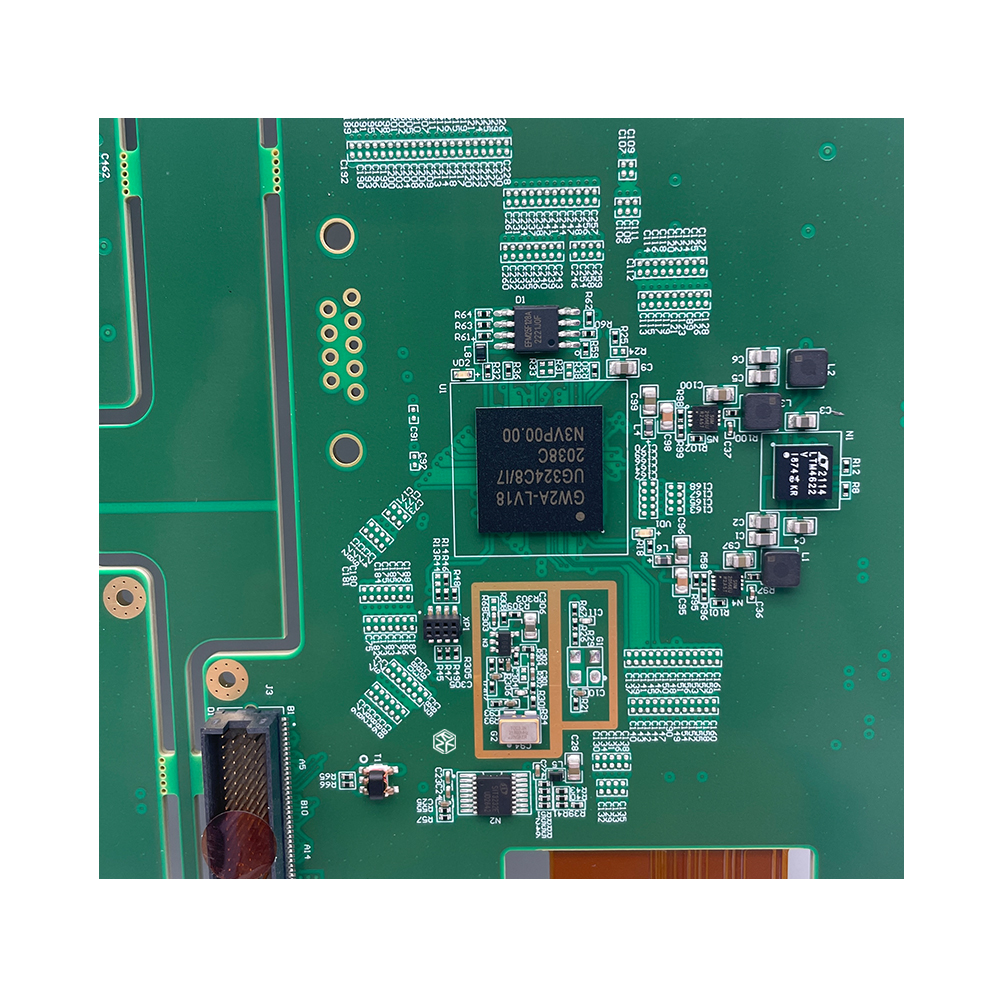

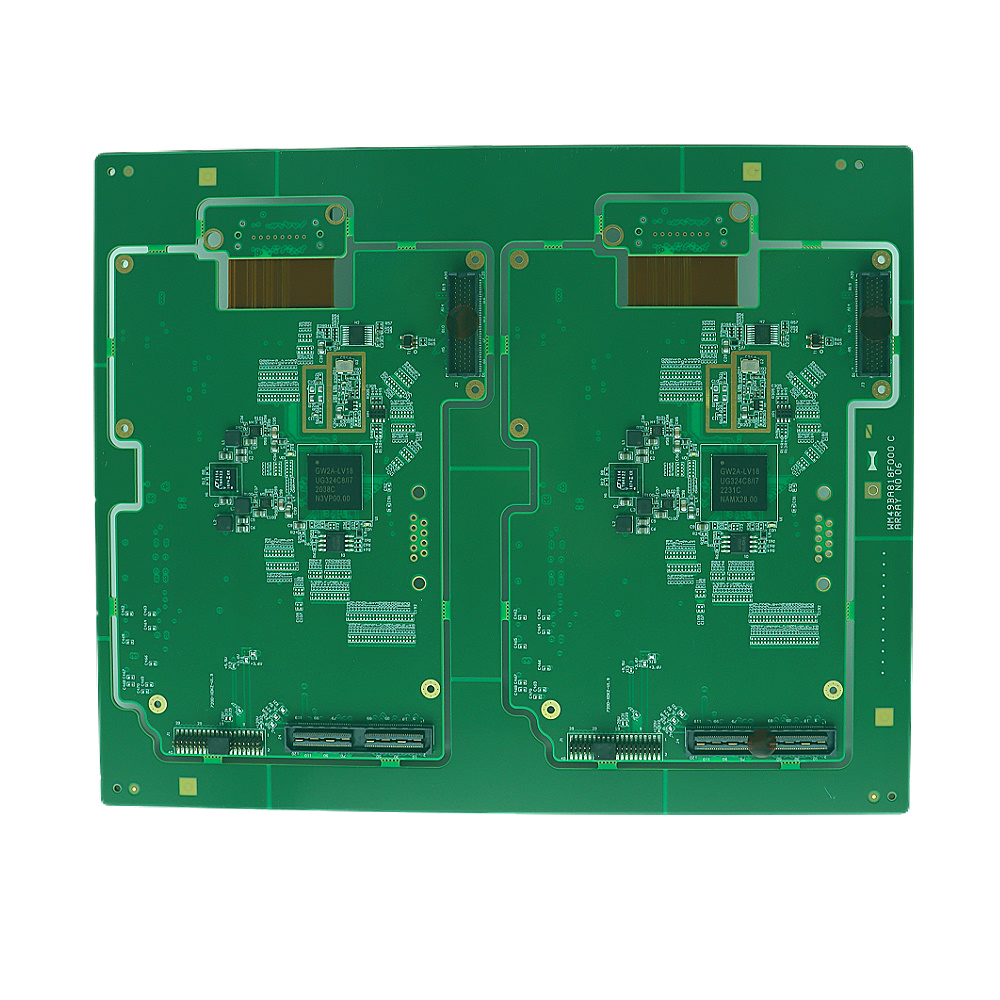

Сборка жестко-гибких печатных плат HDI
Технология HDI сочетает в себе преимущества технологии межсоединений высокой плотности и гибкость жестко-гибких плат. Технология HDI позволяет размещать большое количество схемных соединений на ограниченном пространстве, используя тонкие дорожки и переходные отверстия для эффективной передачи сигнала. Жестко-гибкая конструкция означает, что печатная плата имеет как жесткие части для стабильного монтажа компонентов, так и гибкие части, которые могут адаптироваться к сложным конструкциям движения роботов, таким как шарниры роботизированных манипуляторов.
В робототехнике печатная плата служит «нервной системой» и «интеллектуальным мозгом». Она объединяет различные компоненты, такие как высокопроизводительные процессоры, микросхемы управления движением и интерфейсы датчиков. Для управления движением она точно управляет двигателями роботов, обеспечивая плавные и точные перемещения. В плане интеллектуального восприятия она обрабатывает данные от множества датчиков, таких как датчики зрения и датчики силы, позволяя роботам воспринимать окружающую среду и принимать решения в режиме реального времени.
Основные преимущества сборки жестких и гибких печатных плат HDI для робототехнических приложений
●Повышенная точность управления движением: Конструкция схем с высокой плотностью размещения компонентов и точное расположение элементов обеспечивают передачу точных управляющих сигналов на двигатели робота. Это приводит к высокоточным движениям, что крайне важно для таких задач, как роботизированная сварка, сборка и операции захвата и перемещения.
●Превосходные интеллектуальные датчики: Благодаря возможности обработки высокоскоростных данных от множества датчиков, жестко-гибкая печатная плата HDI позволяет роботам быстро обрабатывать и анализировать информацию об окружающей среде. Это позволяет роботам оперативно реагировать на изменения в окружающей среде, повышая их адаптивность и способность принимать решения.
● Гибкость и долговечность: Гибкие части жесткой печатной платы выдерживают многократные изгибы и скручивания во время движения робота, снижая риск обрыва цепи. Эта гибкость в сочетании с долговечностью жестких частей обеспечивает долговременную надежность печатной платы в суровых условиях работы робота.
●Эффективное управление температурным режимом: Роботизированные компоненты выделяют тепло во время работы. Усовершенствованная конструкция системы управления температурным режимом жестко-гибкой печатной платы HDI, например, использование теплопроводящих переходных отверстий и термопрокладок, помогает эффективно рассеивать тепло, поддерживая оптимальную рабочую температуру компонентов и продлевая срок службы печатной платы.

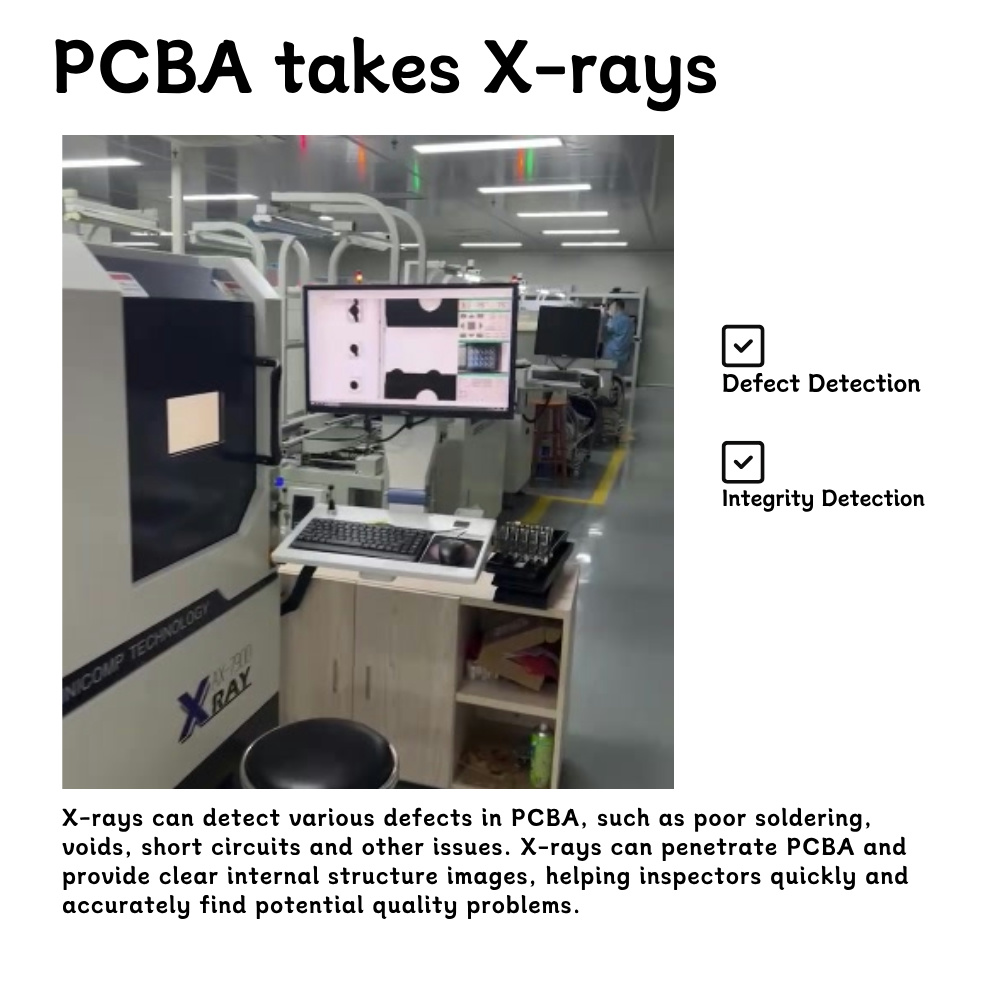

Контроль качества и тестирование жестко-гибких печатных плат для роботизированных систем HDI
●Контроль качества имеет первостепенное значение в робототехнике.Производство жестких и гибких печатных плат HDIНаши печатные платы проходят тщательное тестирование, чтобы соответствовать строгим требованиям робототехнических приложений. Тесты включают в себя:
●Проверка электрических характеристик: Для обеспечения точной передачи сигнала, надлежащего согласования импедансов и стабильного электропитания. Это включает проверку целостности сигнала, стабильности напряжения и пропускной способности по току.
●Испытание на механическую гибкость: Для проверки того, что гибкие части печатной платы могут выдерживать заданное количество циклов изгиба без разрушения. Это имеет решающее значение для долгосрочной долговечности печатной платы в робототехнических приложениях.
●Испытания на термоциклирование: Для подтверждения способности печатной платы выдерживать экстремальные перепады температур в условиях работы роботов, что гарантирует ее надежность в различных температурных условиях.
●Испытания на устойчивость к воздействию окружающей среды: Для обеспечения надежной работы печатной платы в условиях вибрации, влажности и электромагнитных помех (ЭМП), характерных для роботизированных операционных сред.
●Эти тесты гарантируют безупречную работу нашей печатной платы в ваших роботизированных системах.
Почему стоит выбрать нас для ваших потребностей в роботизированных жестко-гибких печатных платах HDI?
●Глубокая экспертиза в области робототехники: Имея более чем [X]-летний опыт проектирования и производства печатных плат для робототехники, мы глубоко понимаем уникальные проблемы в этой области. Наша команда экспертов хорошо разбирается в новейших технологиях и тенденциях, что позволяет нам предлагать индивидуальные решения.
●Индивидуальные решения: Каждое роботизированное приложение имеет свои уникальные требования. Мы предлагаем разработку печатных плат с учетом ваших конкретных потребностей, будь то промышленные роботы, сервисные роботы или коллаборативные роботы. Наши решения оптимизированы по производительности, размеру и стоимости.
●Непревзойденное качество и надежность: Наши печатные платы созданы для работы в суровых условиях робототехники. Мы применяем строгие меры контроля качества на каждом этапе производства, от выбора материалов до окончательной сборки. Каждая плата проходит всестороннее тестирование для соответствия самым высоким стандартам качества и надежности.
●Современные производственные мощности: Мы используем новейшие технологии производства, такие как высокоточное лазерное сверление, автоматизированная технология поверхностного монтажа (SMT) и передовое контрольно-измерительное оборудование. Наши производственные мощности оснащены автоматизированными производственными линиями, обеспечивающими стабильное качество и большие объемы производства.
●Своевременная доставка и глобальная поддержка: Мы понимаем важность своевременной доставки в робототехнической отрасли. Благодаря хорошо организованной цепочке поставок и глобальной сервисной сети мы гарантируем своевременную доставку ваших печатных плат. Наша команда послепродажной поддержки доступна круглосуточно и без выходных, чтобы помочь вам с любыми техническими проблемами.

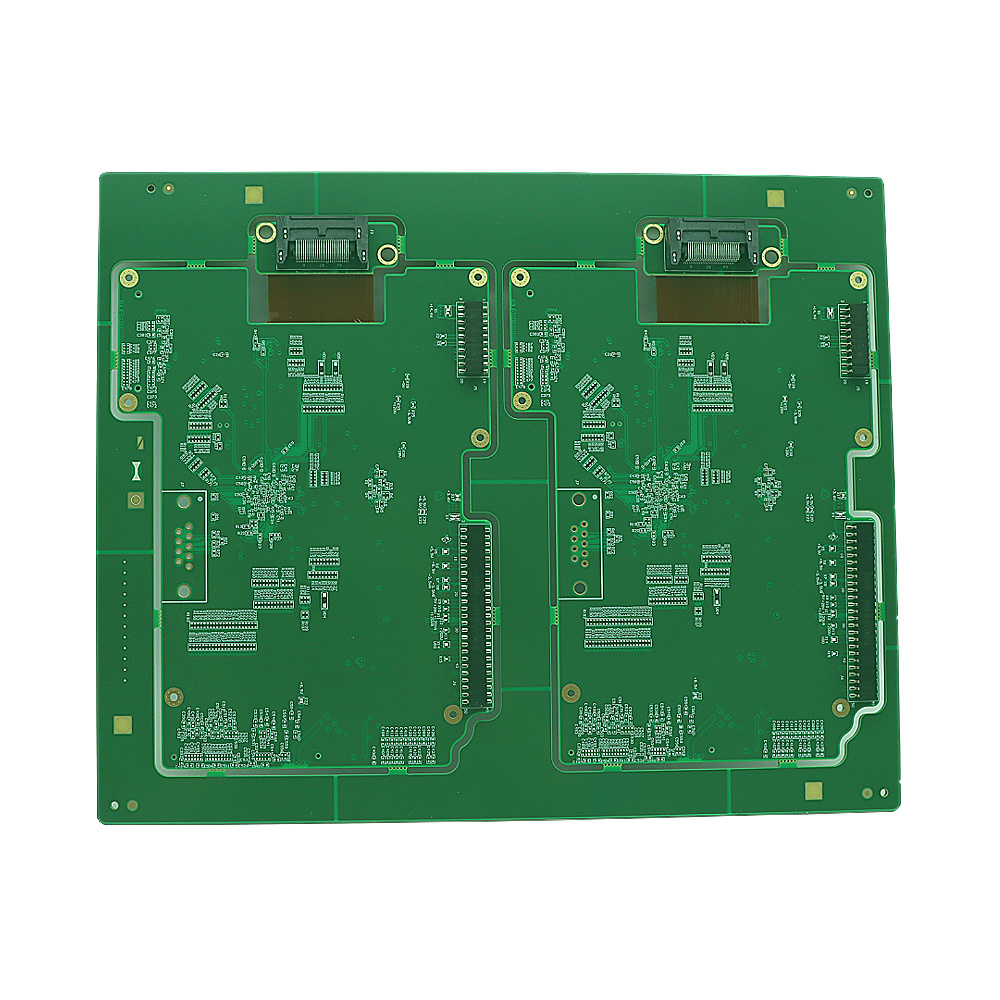

Технологический процесс производства роботизированных жестко-гибких печатных плат HDI
●Выбор материалов: Для жестко-гибких печатных плат роботизированных систем HDI мы используем высокоэффективные материалы. В жестких слоях часто применяются материалы с высокой механической прочностью и хорошей электроизоляцией, такие как FR-4. Гибкие слои изготавливаются из таких материалов, как полиимид, которые обеспечивают превосходную гибкость, низкие диэлектрические потери и высокую термическую стабильность. Эти материалы тщательно подбираются в соответствии со специфическими требованиями роботизированных приложений.
●Изготовление печатных плат: Наш передовой технологический процесс гарантирует, что каждая печатная плата изготавливается в точном соответствии с техническими требованиями. Мы используем лазерное сверление для создания микропереходных отверстий с высокой точностью, а процесс травления тщательно контролируется для достижения желаемой ширины дорожек. Многослойная компоновка осуществляется со строгим выравниванием для обеспечения надлежащих электрических соединений и механической стабильности.

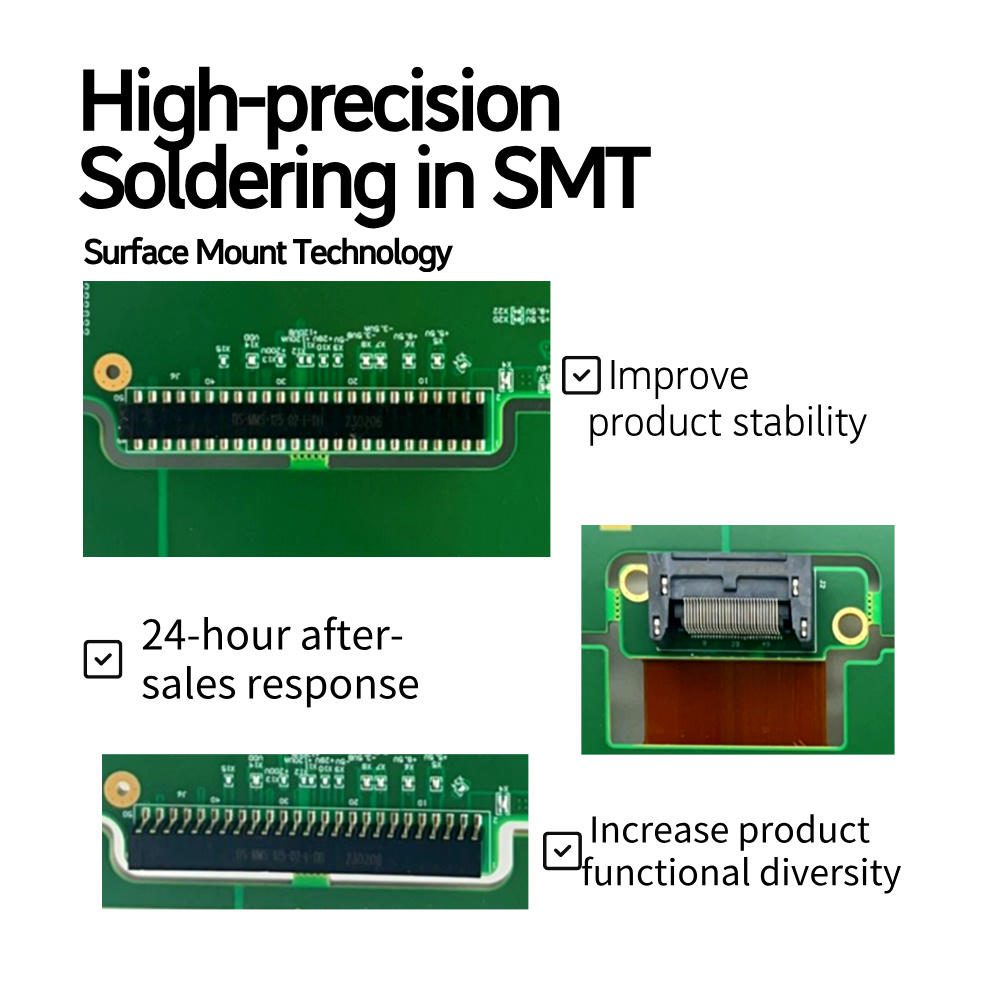

●Сборка компонентов: В процессе сборки компонентов используются автоматизированные технологии поверхностного монтажа (SMT) и монтажа в отверстия. Для обеспечения прочных и надежных соединений применяются точные методы пайки. Мы также проводим контроль качества на этапе сборки, чтобы выявлять любые дефекты и гарантировать качество конечного продукта.
●Тестирование и контроль качества: Для обеспечения высочайшей производительности и надежности каждая печатная плата проходит комплексный процесс тестирования. Он включает в себя:
●Электрические характеристики: Проверка целостности сигнала, согласования импедансов и параметров, связанных с мощностью.
●Испытание механической гибкости: проверка прочности гибких деталей при многократном изгибе.
●Испытания на термоциклирование: для оценки производительности печатной платы в условиях резких перепадов температуры.
●Вибрационные и стресс-тесты: Для обеспечения способности печатной платы выдерживать механические нагрузки при работе робота.
●Экологические испытания: Проверка устойчивости печатной платы к влажности, пыли и электромагнитным помехам.
●Окончательная проверка и упаковка: Каждая плата PCBA проходит окончательную проверку, чтобы убедиться, что все параметры соответствуют требуемым спецификациям. Мы тщательно упаковываем платы, чтобы предотвратить любые повреждения во время транспортировки, гарантируя, что они дойдут до наших клиентов в идеальном состоянии.
Вопросы проектирования жестко-гибких печатных плат HDI для робототехнической электроники.
●Контроль импеданса: Правильное согласование импеданса имеет решающее значение для минимизации отражения сигнала и обеспечения высокоскоростной передачи данных. В процессе проектирования мы используем методы точного контроля импеданса, гарантирующие надежную работу роботизированных систем.
●Маршрутизация сигналов и многослойная архитектура: Учитывая сложные требования к сигналам в робототехнических приложениях, тщательная разработка маршрутизации сигналов и многослойной архитектуры имеет важное значение. Мы используем многослойные конструкции для разделения различных типов сигналов, что снижает помехи и обеспечивает целостность сигнала.
●Управление тепловым режимом: Эффективное управление тепловым режимом имеет решающее значение в роботизированных средах. Мы используем такие элементы, как радиаторы, теплоотводящие отверстия и материалы с высокой теплопроводностью, для эффективного рассеивания тепла, поддерживая производительность печатной платы в условиях высоких нагрузок.
●Миниатюризация и интеграция: По мере того, как роботы становятся все более компактными, наши конструктивные решения ориентированы на миниатюризацию при сохранении производительности. Интегрируя компоненты и уменьшая общий размер платы, мы можем разместить больше функциональных возможностей в ограниченном пространстве, удовлетворяя требованиям к компактности, предъявляемым роботизированными приложениями.
●Жестко-гибкие печатные платы HDI играют решающую роль в развитии робототехники, позволяя роботам выполнять сложные задачи с высокой точностью и интеллектом. Предлагая превосходные характеристики, надежность и передовые возможности проектирования, мы предоставляем производителям робототехники необходимые печатные платы для стимулирования инноваций в робототехнической отрасли.
●Выбирая нас для производства жестко-гибких печатных плат для робототехники HDI, вы выбираете партнера, обладающего опытом, знаниями и ресурсами для предоставления инновационных и надежных решений для ваших роботизированных приложений нового поколения.
Часто задаваемые вопросы (FAQ)
Какова роль жестко-гибкой сборки печатных плат HDI в робототехнике?
Жестко-гибкая печатная плата HDI служит нервным центром и интеллектуальным ядром роботов. В плане управления движением она точно передает управляющие сигналы на двигатели робота. Высокая плотность межсоединений в компоненте HDI обеспечивает быструю и точную передачу сигналов, позволяя роботам выполнять сложные движения с исключительной точностью. Например, в промышленных роботизированных манипуляторах, используемых для сварки, жестко-гибкая печатная плата HDI позволяет манипулятору перемещаться с точностью до долей миллиметра, обеспечивая высококачественную сварку.
Что касается интеллектуального восприятия информации, то оно обрабатывает данные с различных датчиков, таких как камеры, ультразвуковые датчики и датчики силы. Гибкая часть печатной платы легко интегрируется в конструкцию робота рядом с датчиками, сокращая длину путей передачи сигнала и минимизируя помехи. Это позволяет роботам быстро анализировать информацию об окружающей среде, принимать решения в режиме реального времени и адаптироваться к различным рабочим сценариям. Например, сервисные роботы, оснащенные жестко-гибкими печатными платами HDI, могут использовать данные датчиков для навигации в сложных помещениях, избегая препятствий и безопасно взаимодействуя с людьми.
В1: Каким образом технология HDI повышает производительность роботизированных печатных плат?
Технология HDI повышает производительность роботизированных печатных плат несколькими способами. Во-первых, она позволяет увеличить плотность соединений цепей на ограниченном пространстве. Это означает, что на печатную плату можно интегрировать больше компонентов, что позволяет роботам выполнять более сложные функции. Например, благодаря компактной компоновке цепей, обеспечиваемой технологией HDI, в передовых системах машинного зрения можно разместить больше датчиков изображения высокого разрешения и мощных процессоров.
●Во-вторых, тонкие дорожки и переходные отверстия в технологии HDI обеспечивают высокоскоростную передачу данных. Роботы полагаются на быструю передачу данных между различными компонентами, например, от датчиков к процессорам. Технология HDI уменьшает задержки передачи сигналов, гарантируя, что робот сможет оперативно реагировать на изменения в окружающей среде. В автономных мобильных роботах эта высокоскоростная передача данных имеет решающее значение для предотвращения столкновений с препятствиями в реальном времени и планирования траектории движения.
Наконец, технология HDI способствует повышению целостности сигнала. Минимизируя помехи и перекрестные наводки за счет точной схемотехники, она обеспечивает точность и стабильность сигналов, передаваемых по печатной плате. Это крайне важно для надежной работы систем управления роботами, поскольку некорректные сигналы могут привести к сбоям в работе робота.
В2: Какие материалы обычно используются в жестко-гибких печатных платах HDI для роботов?
●Для жестких частей жестко-гибких печатных плат HDI в роботах часто используются такие материалы, как FR-4. FR-4 — это армированный стекловолокном эпоксидный ламинат, обладающий хорошей механической прочностью, превосходными электроизоляционными свойствами и относительно высокой термической стабильностью. Он эффективно поддерживает компоненты на печатной плате и обеспечивает стабильные электрические соединения в нормальных условиях эксплуатации.
●В гибких компонентах полиимид является популярным выбором. Полиимид обладает исключительной гибкостью, что позволяет печатной плате изгибаться и скручиваться без повреждения цепей. Он также имеет низкие диэлектрические потери, что полезно для передачи высокочастотных сигналов. Кроме того, полиимид выдерживает высокие температуры, что делает его подходящим для суровых условий эксплуатации, с которыми могут столкнуться роботы.
●В некоторых высокопроизводительных жестко-гибких печатных платах HDI для роботов также могут использоваться передовые композитные материалы. Эти материалы разработаны таким образом, чтобы сочетать в себе превосходные механические, электрические и тепловые свойства. Например, полимеры с керамическим наполнителем могут повысить теплопроводность и механическую жесткость печатной платы, сохраняя при этом хорошие электрические характеристики.
В3: Как обеспечивается целостность сигнала в жестко-гибких печатных платах HDI для роботов?
●Поддержание целостности сигнала на жестко-гибких печатных платах HDI для роботов включает в себя несколько ключевых стратегий. Одним из важных аспектов является контроль импеданса. Тщательно проектируя импеданс дорожек цепи и обеспечивая его соответствие импедансу подключенных компонентов, можно минимизировать отражение сигнала. Для расчета и оптимизации импеданса на этапе проектирования печатной платы используются специализированные программные средства.
●Еще одна стратегия — правильная трассировка сигналов. Сигналы разделяются по типам, например, цифровые и аналоговые, чтобы предотвратить помехи. Высокоскоростные сигналы прокладываются по выделенным слоям с соответствующей экранировкой. Кроме того, длина сигнальных трасс оптимизируется для уменьшения затухания сигнала.
●Использование высококачественных материалов также играет важную роль. Как уже упоминалось, материалы с низкими диэлектрическими потерями, такие как полиимид в гибких частях и высококачественный FR-4 в жестких частях, помогают поддерживать целостность сигнала. Эти материалы уменьшают искажение сигнала во время передачи.
●Наконец, внедряются строгие процессы производства и контроля качества. Точные методы производства, такие как лазерное сверление для точного формирования переходных отверстий и контролируемые процессы пайки, гарантируют, что физическая структура печатной платы не вносит факторов, ухудшающих сигнал. Перед сборкой печатной платы в робот проводится тщательное тестирование, включая проверку целостности сигнала, для выявления и устранения любых потенциальных проблем.

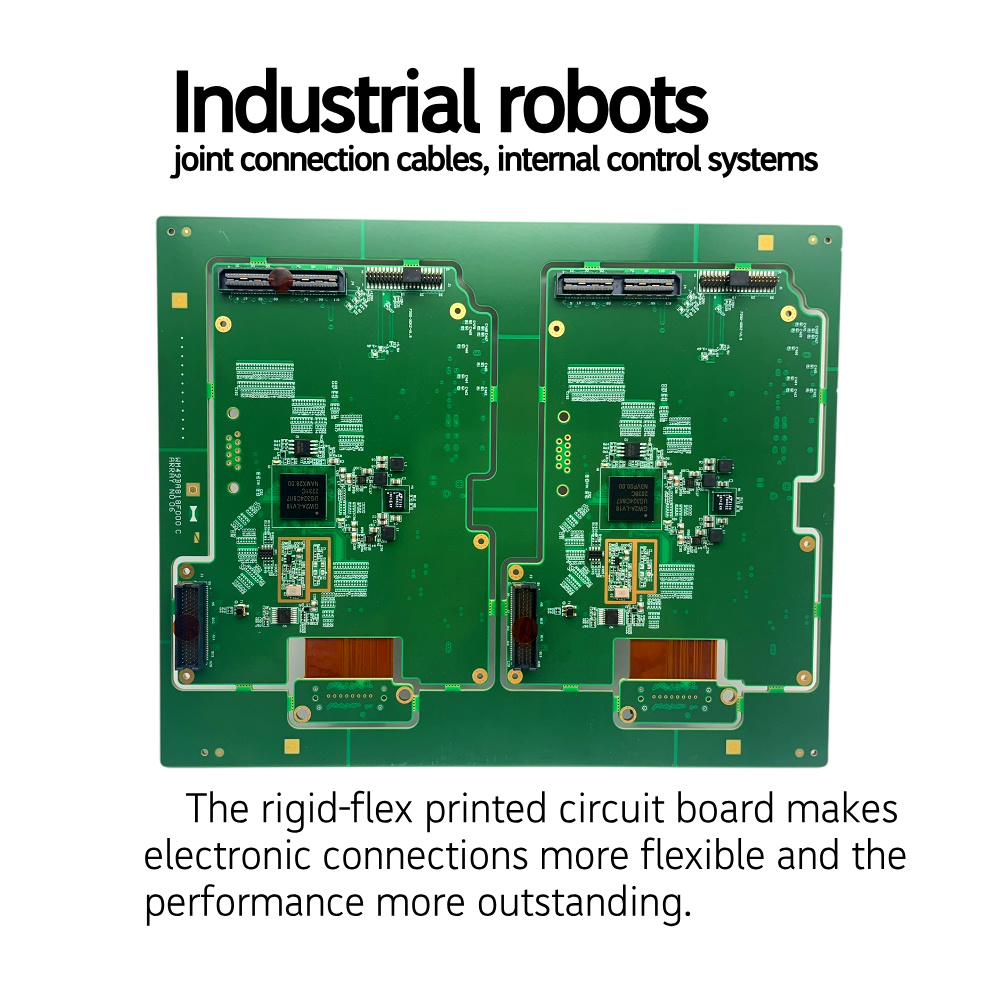

Вопрос 4: Можно ли использовать жестко-гибкие печатные платы HDI для различных типов роботов?
●Да, жестко-гибкие печатные платы HDI обладают высокой универсальностью и могут использоваться в широком спектре роботов. В промышленных роботах они необходимы для точного управления движением и высокоскоростной обработки данных. Например, на роботизированных производственных линиях жестко-гибкие печатные платы HDI позволяют роботам выполнять такие задачи, как операции захвата и перемещения, с высокой точностью, повышая эффективность производства и качество продукции.
●Сервисные роботы также выигрывают от использования жестко-гибких печатных плат HDI. Эти роботы часто должны взаимодействовать с людьми и окружающей средой сложными способами. Гибкая конструкция печатной платы позволяет легко интегрировать ее в конструкцию корпуса робота, а высокая плотность межсоединений поддерживает сложные сенсорные и управляющие системы, необходимые для таких функций, как навигация, распознавание объектов и взаимодействие человека и робота.
●В области автономных мобильных роботов, таких как роботы-доставщики и сельскохозяйственные роботы, жестко-гибкие печатные платы HDI используются для обработки больших объемов данных от различных датчиков, включая лидары, камеры и ультразвуковые датчики. Высокая скорость передачи данных и превосходная целостность сигнала, обеспечиваемые технологией HDI, имеют решающее значение для картографирования в реальном времени, предотвращения столкновений с препятствиями и планирования траектории.
●Даже в космических и подводных роботах жестко-гибкие печатные платы HDI могут быть адаптированы к специфическим требованиям этих экстремальных условий. Их гибкость позволяет лучше адаптироваться к уникальным механическим ограничениям, а высокоэффективные материалы способны выдерживать суровые условия, такие как радиация в космосе или высокое давление под водой.
В5: Какой типичный диапазон частот сигналов в жестко-гибких печатных платах роботизированных систем HDI?
●Диапазон частот сигналов в жестко-гибких печатных платах роботизированных систем HDI может варьироваться в зависимости от конкретных функций и областей применения робота. Для основных сигналов управления движением, таких как сигналы, используемые для управления двигателями роботизированных суставов, частоты обычно находятся в диапазоне от нескольких герц до нескольких сотен герц. Эти низкочастотные сигналы в основном используются для управления скоростью и положением двигателей, обеспечивая плавные и точные движения.
●Когда речь идет о сигналах от датчиков, особенно от высокоскоростных датчиков, таких как камеры и лидары, частоты могут быть значительно выше. Например, для передачи изображений высокого разрешения в реальном времени данные с датчиков камер могут требовать частот в диапазоне мегагерц (МГц). Датчики лидаров, которые излучают и принимают лазерные сигналы для создания трехмерных карт окружающей среды, работают на еще более высоких частотах, часто в диапазоне гигагерц (ГГц).
●Кроме того, сигналы связи для беспроводной связи в роботах, такие как Wi-Fi или Bluetooth, также работают в определенных частотных диапазонах. Сигналы Wi-Fi обычно используют частоты около 2,4 ГГц или 5 ГГц, в то время как Bluetooth, как правило, работает в диапазоне ISM (промышленный, научный и медицинский) 2,4 ГГц.
В целом, жестко-гибкие печатные платы для роботов HDI должны поддерживать широкий диапазон частот, чтобы соответствовать разнообразным требованиям различных компонентов и функций робота.
В6: Как вы обеспечиваете долговечность жестко-гибких печатных плат HDI для использования в робототехнике?
●Для обеспечения долговечности жестко-гибких печатных плат HDI, используемых в робототехнике, мы применяем ряд мер. Во-первых, при выборе материалов мы отдаем предпочтение высококачественным материалам с превосходными механическими и электрическими свойствами. Как уже упоминалось, для жестких частей используются такие материалы, как высококачественный FR-4, обеспечивающие хорошую механическую прочность и термическую стабильность, а для гибких частей полиимид обеспечивает исключительную гибкость и термостойкость.
●В процессе производства мы используем передовые технологии изготовления. Высокоточная лазерная сверловка применяется для создания переходных отверстий с минимальным повреждением окружающих материалов, обеспечивая надежные электрические соединения. Автоматизированные технологии поверхностного монтажа (SMT) и сквозного монтажа используются со строгим контролем качества для обеспечения правильной установки компонентов и пайки, снижая риск ненадежных соединений или отказов паяных соединений.
●После изготовления проводится тщательное тестирование. Проводится тестирование механической гибкости, чтобы убедиться, что гибкие части печатной платы могут выдерживать большое количество циклов изгиба без разрушения. Испытания на термоциклирование подвергают печатную плату экстремальным перепадам температур, имитируя суровые условия эксплуатации роботов, и проверяют наличие потенциальных проблем, таких как расслоение или отказ компонентов. Также проводятся испытания на вибрацию и удары для проверки способности печатной платы выдерживать механические нагрузки во время работы робота.
●Наконец, мы предоставляем всестороннюю послепродажную поддержку. Если во время использования печатной платы возникнут какие-либо проблемы, связанные с ее долговечностью, наша техническая команда оперативно отреагирует, проведет диагностику проблемы и предложит решения, включая ремонт или замену.
Как оценить техническую состоятельность поставщиков жестко-гибких печатных плат (PCBA) HDI?
1. Профессионализм команды НИОКР
Профессионализм команды разработчиков является одним из ключевых показателей технической мощи поставщиков жестко-гибких печатных плат HDI. Профессиональная и разносторонняя команда – залог решения сложных технических задач. В процессе проектирования и производства жестко-гибких печатных плат HDI инженеры-электронщики отвечают за разработку сложных схем для обеспечения стабильности и функциональности передачи сигналов. Разработчики схем сосредотачиваются на планировании компоновки, рациональном размещении различных электронных компонентов и оптимизации трассировки для достижения высокой плотности интеграции схем. Специалисты по материалам, обладая профессиональными знаниями, выбирают подходящие жесткие и гибкие материалы, балансируя электрические, механические свойства и стоимость материалов.
Проверяя образование членов команды, можно заметить, что выпускники известных университетов по соответствующим специальностям, таким как электроника и материаловедение, как правило, обладают прочной теоретической базой. Богатый опыт работы в отрасли также имеет решающее значение. Члены команды, участвовавшие в НИОКР крупномасштабных проектов на известных предприятиях, накопили ценный опыт решения практических задач. Что касается профессиональной квалификации, наличие звания старшего инженера означает, что их технические навыки в профессиональной области признаны отраслью. Комплексный анализ этих факторов позволяет достаточно точно оценить способность команды решать сложные технические задачи.
2. Технические достижения и инновационный потенциал
Технические достижения являются наглядным проявлением технической мощи поставщика. Количество патентов — важный показатель технологических инноваций. Поставщики, имеющие множество патентов, связанных с жестко-гибкими печатными платами HDI, например, патенты на ключевые технологии, такие как обработка микропереходных отверстий в платах HDI и оптимизация напряжений в жестко-гибких платах, свидетельствуют о значительных инвестициях в НИОКР в этих областях и существенных технологических прорывах. Технические награды — это высокое признание технологических инноваций поставщика в отрасли. Получение известных технических наград означает, что его технические достижения являются ведущими в отрасли. Кроме того, опубликованные научные статьи демонстрируют глубину и широту технических исследований поставщика. Благодаря обмену опытом в академической среде они могут усваивать передовые технические концепции и способствовать непрерывному развитию собственных технологий.
Не менее важно обращать внимание на скорость разработки новых продуктов и технологий поставщиком. В условиях растущих требований к характеристикам печатных плат в таких отраслях, как промышленная робототехника, поставщики с быстрыми возможностями в области НИОКР могут оперативно внедрять продукты с более высоким уровнем интеграции и лучшими характеристиками, чтобы удовлетворить динамичные потребности рынка. Это отражает их способность к непрерывным инновациям, позволяя им идти в ногу с тенденциями развития отрасли и предлагать конкурентоспособные решения для клиентов.
3. Совершенствование производственного оборудования и процессов: Современное производственное оборудование является основой для обеспечения качества продукции и эффективности производства. Высокоточные лазерные сверлильные станки позволяют создавать более мелкие и точные глухие и скрытые переходные отверстия, увеличивая плотность проводников на платах HDI. Полностью автоматические устройства для монтажа микросхем обеспечивают высокоскоростную и высокоточную установку компонентов, гарантируя точность и стабильность размещения. Необходимо выяснить, использует ли поставщик передовые производственные процессы, такие как специальные процессы ламинирования для жестко-гибких плат и процессы обработки поверхности. Эти процессы напрямую влияют на электрические, механические характеристики и надежность печатных плат.
4. Полнота системы контроля качества: Надежная система контроля качества может обеспечить стабильное и надежное качество продукции. Проверьте, соблюдает ли поставщик международные стандарты и отраслевые спецификации в процессе производства, такие как система управления качеством ISO 9001 и соответствующие стандарты IPC. Обратите внимание на пункты и стандарты контроля на каждом этапе, начиная с проверки сырья и заканчивая контролем на производственной линии и окончательным тестированием готовой продукции. Например, проведение 100% тестирования электрических характеристик ключевых электронных компонентов и использование передовых методов контроля, таких как рентгеновский контроль и 3D AOI-контроль, для всестороннего тестирования печатных плат может эффективно отсеивать дефектную продукцию и гарантировать ее качество.
5. Возможности технического обслуживания: Высококачественное техническое обслуживание обеспечивает надежную поддержку клиентам. На этапе выбора продукта важно убедиться, что поставщик может предложить профессиональные технические консультации, основанные на требованиях клиента, чтобы помочь ему выбрать подходящие продукты для сборки жестко-гибких печатных плат HDI. При возникновении технических проблем в процессе эксплуатации продукта скорость реагирования поставщика и его способность решать проблемы имеют решающее значение. Если поставщик может предоставлять техническую поддержку 7 дней в неделю (24 часа в сутки) и быстро решать проблемы, возникающие у клиентов, посредством удаленного консультирования или обслуживания на месте, это отражает профессионализм и оперативность его технических услуг.
Применение печатных плат с произвольными межсоединениями
Платы с произвольными межсоединениями (обычно это платы с гибкими возможностями трассировки) широко используются в различных электронных изделиях благодаря своим преимуществам в гибкой трассировке и высокоплотной интеграции. Вот некоторые типичные области применения:
Смартфоны и планшеты
В смартфонах и других мобильных устройствах для реализации сложных внутренних соединений и поддержки размещения компонентов высокой плотности используются печатные платы с произвольными межсоединениями. Такая конструкция печатной платы отвечает строгим требованиям к производительности и миниатюризации.
Компьютерные материнские платы
В компьютерных материнских платах используются печатные платы с произвольными межсоединениями для обеспечения сложных соединений между процессором, памятью, устройствами хранения данных и другими периферийными компонентами. Такая конструкция обеспечивает высокую скорость передачи данных и стабильную работу.
Коммуникационное оборудование
В коммуникационном оборудовании, таком как маршрутизаторы, коммутаторы и базовые станции, печатные платы с произвольными межсоединениями обеспечивают передачу и обработку высокочастотных сигналов. Для обеспечения качества сигнала и стабильности системы эти платы требуют точной трассировки и высокочастотной производительности.
Медицинские изделия
В медицинских приборах, таких как электрокардиографы (ЭКГ), ультразвуковые сканеры и мониторы, произвольные межсоединительные печатные платы обеспечивают сложные схемные соединения для обеспечения высокоточных измерений и возможностей обработки данных.
Автомобильная электроника
Различные электронные системы в современных автомобилях, такие как информационно-развлекательные системы, навигационные системы и усовершенствованные системы помощи водителю (ADAS), используют печатные платы с произвольными межсоединениями для обработки больших объемов данных с датчиков и управляющих сигналов. Эти платы должны выдерживать высокие температуры и вибрации.
Промышленные системы управления
В системах промышленной автоматизации и управления для соединения датчиков, исполнительных механизмов и блоков управления используются печатные платы с произвольными межсоединениями. Эти платы управляют сложной логикой управления и обработкой сигналов.
Бытовая электроника
Это включает в себя такие продукты, как телевизоры, аудиосистемы и устройства для умного дома, которые часто требуют высокоплотной трассировки для поддержки множества функций и интерфейсов. Платы с произвольными межсоединениями обеспечивают гибкие проектные решения для этих требований.
Военная и аэрокосмическая промышленность
Военная и аэрокосмическая техника требует высокой надежности и производительности. В этих областях для сложных электронных систем используются печатные платы с произвольными межсоединениями, обеспечивающие стабильную работу в экстремальных условиях.
Эти области применения демонстрируют широкую применимость и важность печатных плат с произвольными межсоединениями для удовлетворения требований к высокой плотности и сложной трассировке.
Проблемы проектирования печатных плат с произвольными межсоединениями
Разработка печатных плат с произвольными межсоединениями сопряжена с рядом трудностей:
Целостность сигнала
Сложная маршрутизация может приводить к проблемам с сигналом, таким как помехи и задержки. Точное управление трактом сигнала имеет решающее значение, особенно в высокочастотных приложениях, для обеспечения четкости и стабильности сигнала.
Электромагнитная совместимость (ЭМС)
Плотная прокладка кабелей может вызывать электромагнитные помехи (ЭМП). Эффективное экранирование, заземление и фильтрация необходимы для соответствия стандартам ЭМС и минимизации помех для других устройств.
Терморегулирование
Конструкции с высокой плотностью размещения компонентов могут приводить к накоплению тепла между ними. Для предотвращения перегрева и обеспечения работоспособности схемы необходимы правильное распределение тепла и решения для охлаждения, такие как радиаторы.
Сложность маршрутизации
Управление сложными соединениями и пересечениями слоев усложняет проектирование и производство. Для предотвращения коротких замыканий и производственных проблем необходима четкая и надежная трассировка.
Многослойная конструкция
Для обеспечения надлежащей электрической изоляции и механической стабильности многослойных печатных плат требуется точный контроль изоляции слоев, толщины медного слоя и их выравнивания.
Производственные допуски
Для печатных плат высокой плотности требуются строгие производственные допуски. Любые незначительные отклонения могут повлиять на функциональность, поэтому при проектировании необходимо учитывать производственные возможности и допуски.
Контроль затрат
Сложные конструкции часто увеличивают затраты на материалы, обработку и тестирование. Крайне важно найти баланс между требованиями к производительности и бюджетными ограничениями.
Тестирование и отладка
Сложная трассировка усложняет тестирование и отладку. Методы проектирования с учетом тестируемости (DFT) помогают упростить эти процессы.
Для решения этих задач требуются опытные разработчики и передовые инструменты, обеспечивающие высокую производительность и надежность печатных плат с произвольными межсоединениями.
Раскрывая потенциал технологии печатных плат с высокой плотностью межсоединений.
В стремительно развивающемся мире электроники технология печатных плат с высокой плотностью межсоединений (HDI PCB) выделяется как революционное решение. Производство HDI PCB произвело революцию в проектировании и производстве сложных электронных систем, предлагая беспрецедентные преимущества с точки зрения производительности и эффективности.
Понимание технологии HDI
Технология HDI Board Design направлена на улучшение межсоединений электронных компонентов. Технология HDI включает в себя передовые методы, такие как микропереходы и глухие/скрытые переходные отверстия, которые позволяют создавать более сложные схемы и улучшают целостность сигнала. Эта технология поддерживает технологию высокоплотных межсоединений (High-Density Interconnect Technology), что позволяет создавать компактные высокопроизводительные печатные платы.
Основные характеристики и преимущества
К особенностям печатных плат HDI относятся повышенная плотность компонентов, улучшенные электрические характеристики и уменьшенный размер платы. Усовершенствованная конструкция печатной платы HDI объединяет эти функции, обеспечивая значительные преимущества, такие как повышенная надежность и улучшенное управление тепловым режимом. Печатные платы HDI предназначены для обработки высокоскоростных сигналов с минимальными помехами, что делает их идеальными для передовых приложений.
Производство и технологические процессы
Процесс изготовления печатных плат HDI включает в себя несколько важных этапов, в том числе прецизионное сверление микропереходных отверстий и тщательную послойную укладку. Изготовление печатных плат HDI требует современного оборудования и опыта для обеспечения высокого качества результатов. Микропереходные отверстия в печатных платах HDI играют решающую роль в соединении различных слоев внутри платы, способствуя общей функциональности и надежности платы.
Приложения и возможности
Применение HDI PCB охватывает различные отрасли, включая телекоммуникации, автомобилестроение и медицинское оборудование. Возможности HDI PCB позволяют интегрировать сложные схемы в более компактные форм-факторы, что делает их подходящими для современных электронных устройств, требующих высокой производительности и компактных размеров.
В заключение, технология HDI PCB представляет собой значительный шаг вперед в области электроники, предлагая превосходные характеристики, надежность и гибкость проектирования. По мере дальнейшего развития производства HDI PCB открывается путь к более совершенным и эффективным электронным решениям.
