في عالم تجميع لوحة الدوائر المطبوعة بتقنية التثبيت السطحي (SMT)، وتحقيق جودة عالية، منتجات إلكترونية موثوقةيتطلب الأمر أكثر بكثير من مجرد وضع دقيق ولحام. هناك عامل حاسم غالباً ما يمر دون أن يلاحظه أحد، ولكنه قد يؤثر بشكل كبير على سلامة المنتج. لوحة الدوائر المطبوعة (PCB)يكون التفريغ الكهروستاتيكي (ESD).
لأكثر من 20 عامًانحن في [اسم شركتك]لقد عملوا في طليعة تصنيع لوحات الدوائر المطبوعةو حَشدونحن نعلم أن حماية المكونات من الكهرباء الساكنةلا تقل أهمية عن دقة التموضع. في هذه المقالة، سنتعمق في العلم الكامن وراء ذلك. حماية من التفريغ الكهروستاتيكيفي تجميع لوحة الدوائر المطبوعة بتقنية SMTلماذا هو أمر بالغ الأهمية، وكيفية تنفيذه أفضل الممارساتلحماية مكوناتك.
- ما هو التفريغ الكهروستاتيكي (ESD)؟
التفريغ الكهروستاتيكي (ESD)يشير هذا إلى التدفق المفاجئ للكهرباء بين جسمين مشحونين كهربائياً. يحدث هذا عندما الشحنة الساكنة—سواء من شخص أو قطعة من المعدات أو لوحة الدوائر المطبوعة غير المؤرضة بشكل صحيح—يتراكم وينطلق فجأة، مما قد يؤدي إلى تلف المكونات الإلكترونية الحساسة الموجودة على لوحة الدوائر المطبوعة.
تجميعات لوحات الدوائر المطبوعة بتقنية SMTتُعتبر هذه الأجهزة عرضة بشكل خاص للتلف الناتج عن التفريغ الكهروستاتيكي لأنها غالباً ما تحتوي على مكونات صغيرة وحساسة للغاية يمكن أن تتلف بسهولة حتى بكمية صغيرة من الشحنة الكهروستاتيكية. ضررناجم عن التفريغ الكهروستاتيكيقد ينتج عن ذلك ما يلي:
- عطل في أحد المكونات
- تدهور الأداء
- قصر العمر الافتراضيلوحة الدوائر المطبوعة أو مكوناتها
بدون الحماية المناسبة من التفريغ الكهروستاتيكيوتتضاعف هذه المخاطر، ولهذا السبب فإن التدخل الفعال تدابير مكافحة التفريغ الكهروستاتيكيضروري في تجميع لوحة الدوائر المطبوعة.
- كيف يؤثر التفريغ الكهروستاتيكي على تجميع لوحات الدوائر المطبوعة بتقنية SMT؟
عند العمل مع تجميع SMTالمكونات المستخدمة—المقاومات، المكثفات، الدوائر المتكاملة (ICs)وخاصة أشباه الموصلاتتُعدّ هذه المكونات حساسة للغاية للشحنات الكهروستاتيكية. حتى الكميات الصغيرة من الكهرباء الساكنة يمكن أن تُحدث آثارًا كارثية عليها، مما قد يؤدي إلى:
- عطل في أحد المكونات
- دوائر غير مكتملةبسبب الوصلات التالفة
- عطل وظيفيفي المنتج النهائي
يمكن أن يتسبب تلف التفريغ الكهروستاتيكي في حدوث فشل فوريأو الفشل الكامنحيث لا يكون الضرر ملحوظًا على الفور ولكنه يتسبب في تعطل المكون قبل الأوان. في صناعات مثل الإلكترونيات الاستهلاكية، الأجهزة الطبية، و أنظمة السيارات، مصداقيةأمر غير قابل للتفاوض. ومن ثم، فإن دمج تدابير فعالة للسيطرة على التفريغ الكهروستاتيكيأمر بالغ الأهمية.

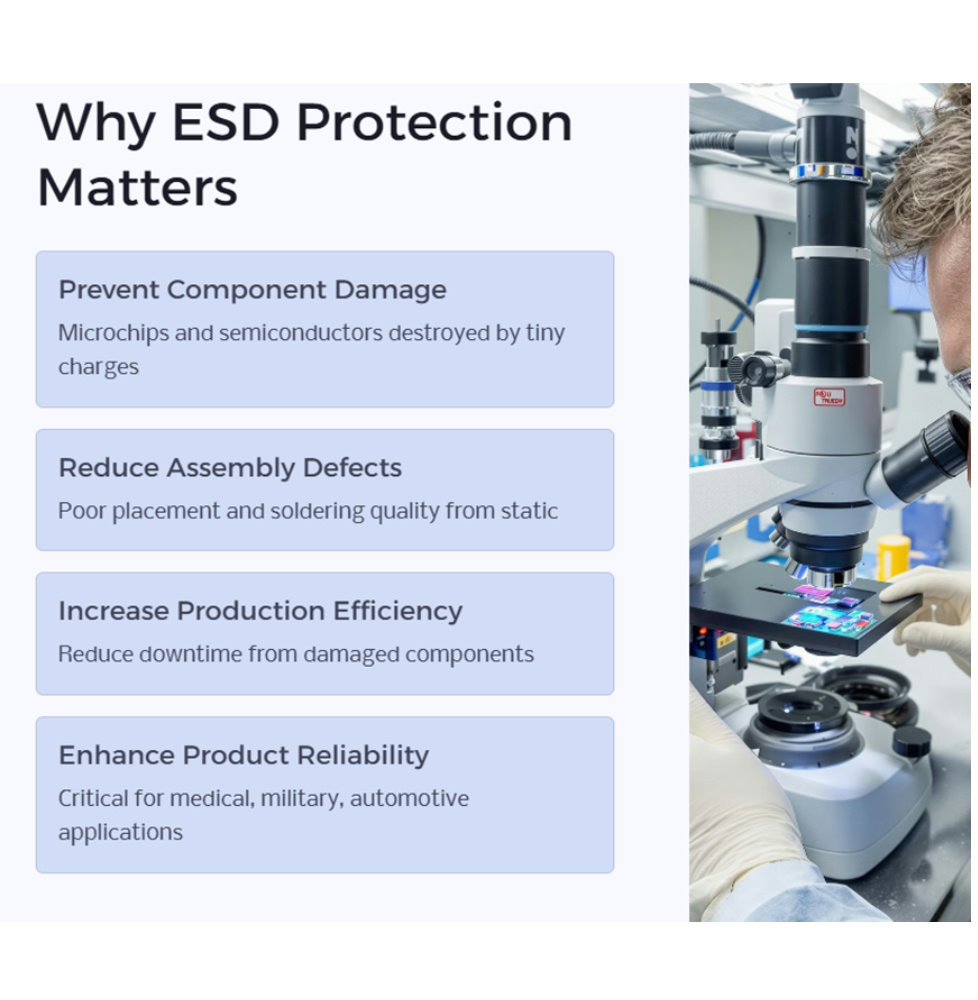

- أهمية الحماية من التفريغ الكهروستاتيكي في تجميع لوحات الدوائر المطبوعة بتقنية SMT
التنفيذ حماية من التفريغ الكهروستاتيكيمن الضروري تجنب أضرار مكلفةو توقف الإنتاجالهدف هو تخفيف تراكم الشحنات الساكنةو التفريغ الآمندون المساس بعملية التجميع. بعض الأسباب الرئيسية لأهمية الحماية من التفريغ الكهروستاتيكي في تجميع لوحة الدوائر المطبوعة بتقنية SMTيشمل:
منع تلف المكونات الدائم:
- المكونات الحساسةالإلكترونيات الحديثة، وخاصة الرقائق الدقيقة، الترانزستورات، و أشباه الموصلات، حساسة حتى لأصغر الشحنة الساكنةيمكن أن يتسبب التفريغ الكهروستاتيكي في دمارل رقائق السيليكونأو الدوائر الدقيقةمما يجعلها عديمة الفائدة.
تقليل عيوب التجميع:
- التفريغ الكهروستاتيكيقد يؤدي ذلك إلى سوء تحديد موضع المكوناتو جودة اللحاممما يؤدي إلى عيوب في التجميع وإعادة العمل.
زيادة كفاءة الإنتاج:
- التنفيذ بيئات آمنة من التفريغ الكهروستاتيكييساعد على ضمان عملية تجميع سلسة ويقلل من مخاطر وقت التوقفبسبب تلف المكونات.
تعزيز موثوقية المنتج:
- تضمن الحماية من التفريغ الكهروستاتيكي أن المنتجات تلبي أعلى معايير الموثوقية، خاصة في التطبيقات الحساسة مثل الأجهزة الطبية، الإلكترونيات العسكرية، و أنظمة السيارات.
- استراتيجيات الحماية من التفريغ الكهروستاتيكي لتجميع لوحات الدوائر المطبوعة بتقنية SMT
فعال حماية من التفريغ الكهروستاتيكييتضمن ذلك مزيجًا من الضوابط البيئية، إجراءات مناولة المواد، و معدات آمنة من التفريغ الكهروستاتيكيدعونا نلقي نظرة فاحصة على كيفية مساهمة كل عنصر من هذه العناصر في الحفاظ على خط تجميع آمن وخالٍ من الشحنات الساكنة.
- محطات عمل آمنة من التفريغ الكهروستاتيكي:
- طاولات العمل، الطوابق، و كراسيينبغي أن يكون مزوداً بـ مواد آمنة من التفريغ الكهروستاتيكيلمنع تراكم الشحنات الساكنة، يتم تأريض محطات العمل هذه لضمان تبديد أي شحنة كهروستاتيكية بأمان.
- التأريض السليم:
- التأريضيُعدّ هذا أحد أهمّ إجراءات مكافحة التفريغ الكهروستاتيكي. يجب حماية جميع المعدات والأفراد في عملية تجميع لوحات الدوائر المطبوعة بتقنية SMTيجب تأريضها بشكل صحيح لمنع أي تفريغ كهربائي ساكن. وهذا يشمل:
- تأريض الأفراد: أحزمة المعصمو أحزمة الكعبيرتديه المشغلون لتفريغ أي شحنات كهربائية ساكنة بأمان.
- تأريض المعداتالتأريض السليم لـ آلات الالتقاط والوضع، مكاوي اللحام، و مغذيات المكونات.
- معدات آمنة من التفريغ الكهروستاتيكي:
- استخدام أدوات آمنة من التفريغ الكهروستاتيكيمثل ملاقيط، ملقط، و مكاوي اللحاميقلل من خطر نقل الشحنة الساكنة إلى المكونات.
- التعامل الآمن مع المواد المقاومة للكهرباء الساكنة:
- صواني مقاومة للكهرباء الساكنة، حاويات، و أكياسينبغي استخدامها للتخزين والنقل مكونات حساسةلتجنب تراكم الشحنات الساكنة أثناء التعامل معها. التغليف الموصلتُستخدم مواد لمنع التفريغ الكهروستاتيكي أثناء النقل والتخزين.
- التحكم في الرطوبة:
- قليل رطوبةيمكن أن تؤدي المستويات المرتفعة إلى زيادة تراكم الكهرباء الساكنة. الحفاظ على مستوى رطوبة مضبوط(حوالي 50% رطوبة نسبية) في بيئة تجميع SMTيساعد على تقليل مخاطر التفريغ الكهروستاتيكي.

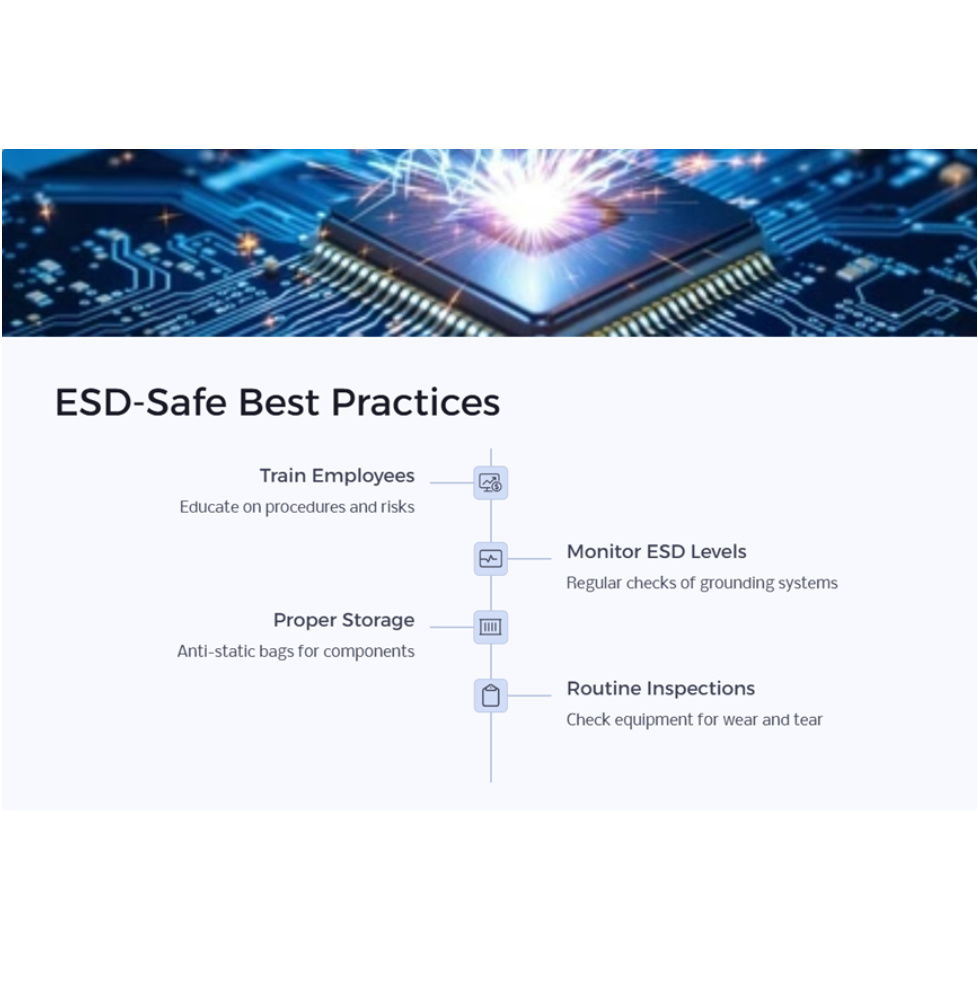

- ممارسات السلامة من التفريغ الكهروستاتيكي لتجميع لوحات الدوائر المطبوعة بتقنية SMT: أفضل الممارسات التي يجب اتباعها
إضافة إلى التدابير التقنية، اعتماد ما يلي أفضل الممارساتيمكن أن يساعد في تقليل مخاطر التفريغ الكهروستاتيكيفي عملية تجميع SMT:
- تدريب الموظفين: التأكد من تدريب جميع عمال خط التجميع على إجراءات آمنة ضد التفريغ الكهروستاتيكيوفهم المخاطر المرتبطة بـ التفريغ الكهروستاتيكي.
- مراقبة مستويات التفريغ الكهروستاتيكي: تحقق بانتظام من أنظمة التسميةواستخدام أجهزة قياس التفريغ الكهروستاتيكيلضمان ذلك مستويات آمنة من الشحنة الساكنةيتم الحفاظ عليها في جميع أنحاء المنشأة.
- التخزين السليم: تخزين المكونات في أكياس مضادة للكهرباء الساكنةوأبقهم بعيداً عن بيئات معرضة للتجمد.
- عمليات التفتيش الروتينية: افحص بانتظام معدات الحماية من التفريغ الكهروستاتيكيومحطات العمل للتآكل والتمزق واستبدالها عند الضرورة.

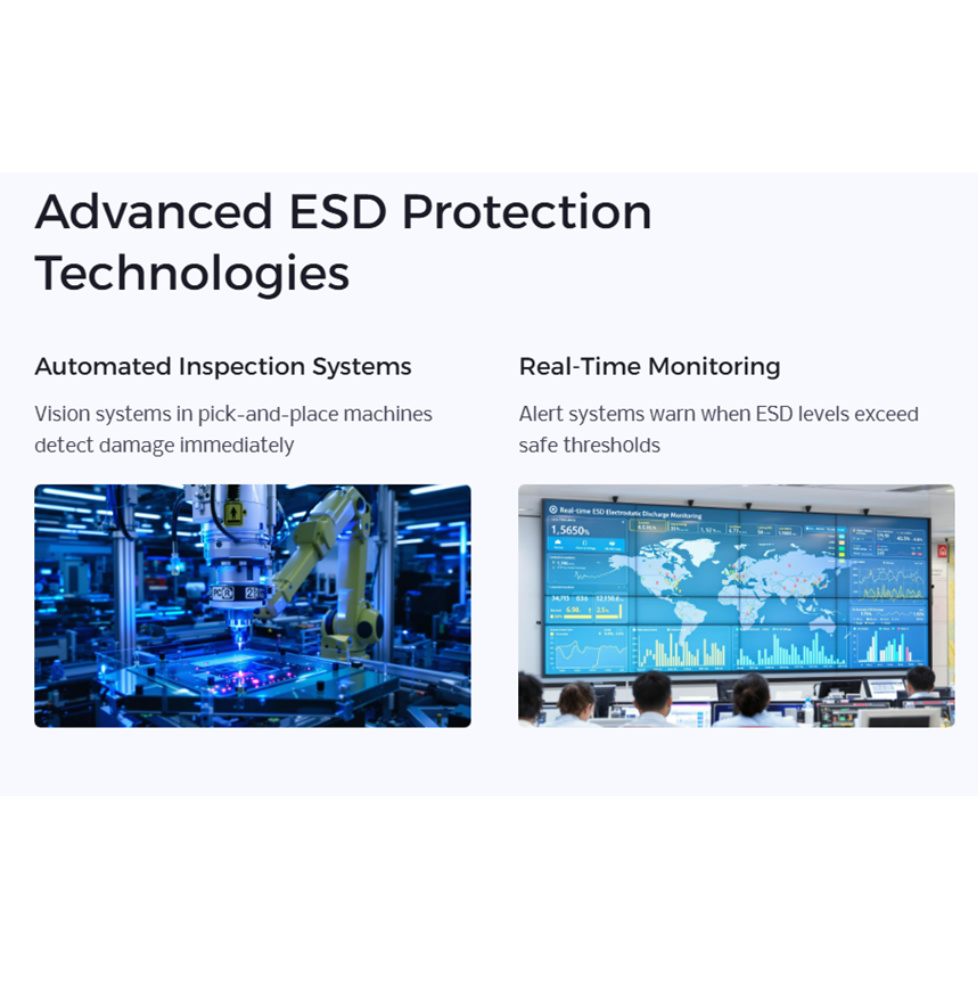

- تقنيات متقدمة في مجال الحماية من التفريغ الكهروستاتيكي لتجميع لوحات الدوائر المطبوعة بتقنية SMT
بالإضافة إلى ممارسات الحماية القياسية من التفريغ الكهروستاتيكيناشئة التقنياتمما يسهل حماية المكونات من التلف الناتج عن الكهرباء الساكنة.
- أنظمة الفحص الآليمع دمج أنظمة الرؤيةفي آلات الالتقاط والوضعو الفحص الآلييمكن التعامل بدقة مع المكونات الحساسة للكهرباء الساكنة في الأنظمة، ويمكن اكتشاف أي تلف على الفور.
- المراقبة في الوقت الفعليتستخدم بعض المرافق الآن أنظمة مراقبة التفريغ الكهروستاتيكي في الوقت الحقيقيوالتي تقوم بتنبيه الموظفين تلقائيًا في حالة تجاوز مستويات التفريغ الكهروستاتيكي الحدود الآمنة.
الدور الحاسم للحماية من التفريغ الكهروستاتيكي في تجميع لوحات الدوائر المطبوعة بتقنية SMT
مثل الأجهزة الإلكترونيةمع ازدياد تعقيدها وتصغيرها، يزداد خطر تلف التفريغ الكهروستاتيكيينمو. مناسب حماية من التفريغ الكهروستاتيكيفي تجميع لوحة الدوائر المطبوعة بتقنية SMTمن الضروري ضمان أن لوحات الدوائر المطبوعةخالية من العيوبو موثوقعلى مدار حياتهم. من خلال تطبيق قوي تدابير مكافحة التفريغ الكهروستاتيكي، مثل التأريض، مواد آمنة من التفريغ الكهروستاتيكي، و أنظمة مراقبة متطورةيمكنك حماية مكوناتك وضمان عملية تجميع سلسة وخالية من العيوب.
في فرحة كاملة غنيةلدينا خبرة تزيد عن 20 عامًا في تصنيع لوحات الدوائر المطبوعةو حَشدنحن ندرك الدور الحيوي لـ حماية من التفريغ الكهروستاتيكيوقد تم تطبيق إجراءات رقابية صارمة لضمان السلامة مكونات إلكترونية حساسةخلال كل مرحلة من مراحل تجميع لوحة الدوائر المطبوعة بتقنية SMTالعملية. إذا كنت بحاجة إلى مساعدة في تحسينها أنظمة الحماية من التفريغ الكهروستاتيكي، تواصل معنا اليومللحصول على نصائح وحلول من الخبراء.
