مصنع لوحات الدوائر المطبوعة Rogers RO4350B | مصنع لوحات الدوائر المطبوعة عالية التردد في الصين
بصفتي مصنعي لوحات الدوائر المطبوعة الموثوق بهم في الصيننحن متخصصون في الإنتاج لوحات الدوائر المطبوعة الهجينة عالية الترددذلك يجمع روجرز RO4350Bو الركائز العاديةمثل IT180A، FR-4، و TG170. مع 8 طبقاتالتكوينات، التحكم في المعاوقةومتقدم تقنية سدادات الراتنجتضمن لوحات الدوائر المطبوعة الخاصة بنا جودة فائقة سلامة الإشارةو أداء عالي التردد. ال تشطيب سطح فضي بالغمريوفر قابلية لحام ممتازةو مقاومة التآكلمما يجعل لوحات الدوائر المطبوعة هذه مثالية لـ الجيل الخامس، الاتصالات عبر الأقمار الصناعية، أنظمة الرادار، و نقل البيانات بسرعة عاليةالتطبيقات. كـ شركة رائدة في تصنيع تجميعات لوحات الدوائر المطبوعةنضمن مراقبة جودة التصنيع الدقيقة، بما يتوافق مع المعايير العالمية للموثوقية والأداء.

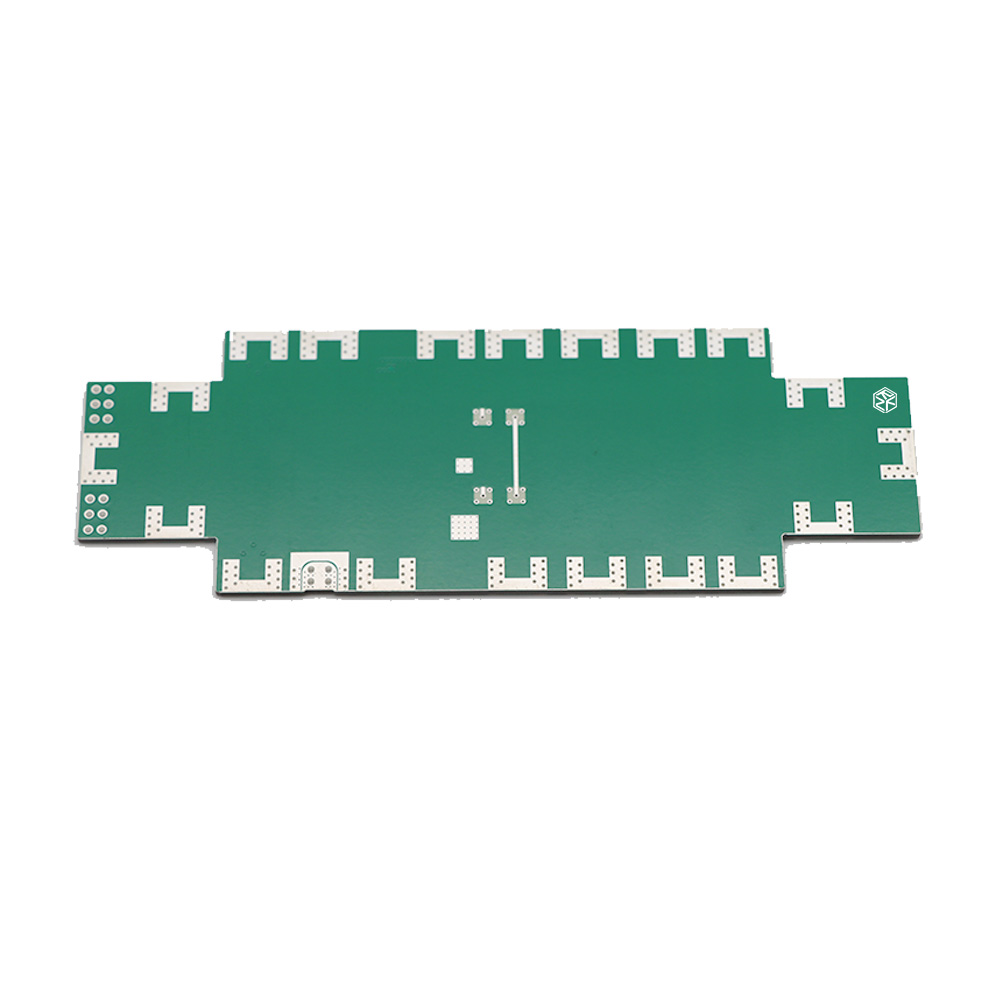

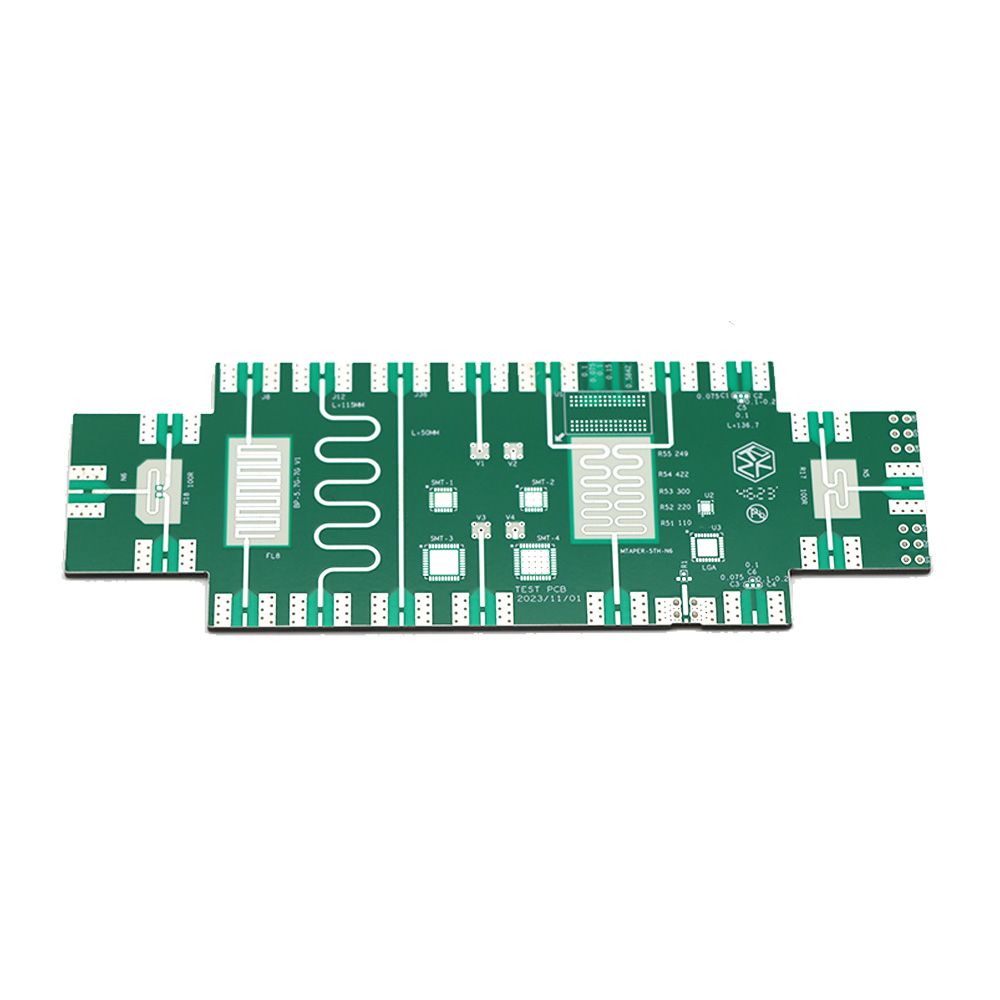

لوحة دوائر مطبوعة هجينة عالية التردد مع تحكم في المعاوقة
بصفتي صانع لوحات الدوائربفضل سنوات من الخبرة، نقوم بالإنتاج لوحات الدوائر المطبوعة الهجينة عالية الترددالتي توفر أداءً استثنائياً للمتطلبات العالية تطبيقات الترددات الراديوية والميكروويفالجمع روجرز RO4350Bمع IT180A، FR-4، و TG170فيما يتعلق بالركائز، نقوم بتصميم لوحات الدوائر المطبوعة التي تضمن أقل قدر من فقدان الإشارةومرتفع سلامة الإشارةخلال التحكم في المعاوقة. هؤلاء تصميمات من 8 طبقاتمثالية لـ اتصالات الجيل الخامس، أنظمة الأقمار الصناعية، تقنيات الراداروغيرها الدوائر الرقمية عالية السرعة.
الميزات الرئيسية للوحة الدوائر المطبوعة الهجينة عالية التردد
تصميم دقيق– الحد الأدنى لعرض/مسافة الخط: 3/3 مل لتصميمات مدمجة وفعالة
أحجام لوحات الدوائر المطبوعة المخصصة- مقاس قياسي 139.65 مم × 50 مم، قابل للتخصيص حسب احتياجاتك
بصفتنا شركة تصنيع لوحات الدوائر المطبوعة الموثوقة و شركة تصنيع تجميع لوحات الدوائر المطبوعة في الصيننقدم لكم:
تصنيع لوحات الدوائر المطبوعة الهجينة متعددة الطبقات – ما يصل إلى 68 طبقة بتقنية ضغط متطورة

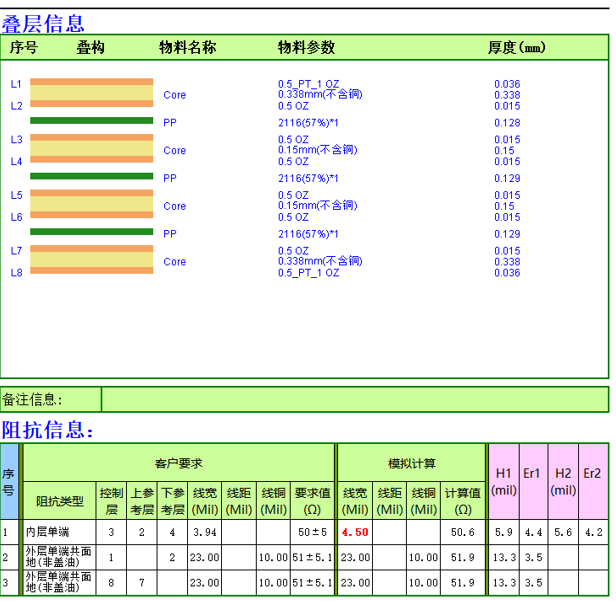

خبرة في مجال لوحات الدوائر المطبوعة للترددات الراديوية والميكروويف – تصنيع لوحات الدوائر المطبوعة عالية التردد مع تحكم دقيق في المعاوقة
معالجة لوحات الدوائر المطبوعة عالية الكثافة والمتقدمة – الحفر العكسي، والثقوب العمياء/المدفونة، والثقوب الدقيقة المحفورة بالليزر
خدمات تجميع لوحات الدوائر المطبوعة الكاملة – تجميع لوحات الدوائر المطبوعة الجاهزة، وتقنية التجميع السطحي (SMT)، وتقنية التجميع عبر الثقوب (THT)
سلسلة التوريد والخدمات اللوجستية العالمية - توصيل سريع وفعال من حيث التكلفة للعملاء الدوليين
ميزات التصميم الرئيسية وعملية التصنيع

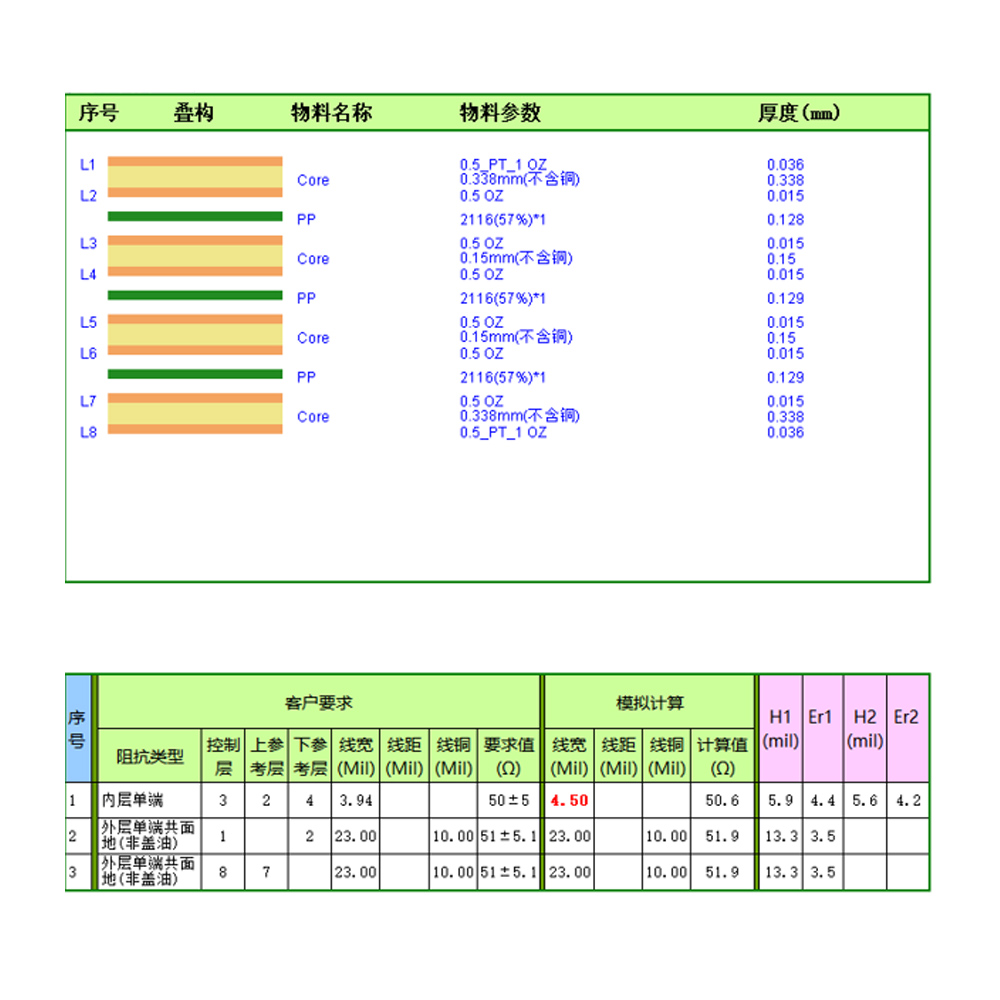

اختيار المواد وبنية الطبقات
تتيح الركائز العادية مثل IT180A و FR-4 و TG170 تصميمات هجينة فعالة من حيث التكلفة
تقنية سدادات الراتنج
تعزز تقنية فتحة سدادة الراتنج القوة الميكانيكية والموثوقية الكهربائية، مما يضمن أداءً مستقرًا في التصاميم عالية الكثافة
تشطيب السعر
يوفر طلاء الفضة بالغمر قابلية لحام ممتازة ومقاومة للتآكل، مما يضمن موثوقية طويلة الأمد للدوائر عالية التردد.
التصنيع عالي الدقة
يضمن الحد الأدنى لحجم الفتحة البالغ 0.2 مم وعرض/مسافة الخط البالغ 3/3 مل الدقة في تصميم لوحة الدوائر المطبوعة ذات 8 طبقات
تضمن عملية الضغط والحفر لمرة واحدة التوحيد والجودة في جميع الوحدات
مراقبة جودة لوحات الدوائر المطبوعة عالية التردد
في منشأة تصنيع تجميع لوحات الدوائر المطبوعة لدينا، نركز على الدقة والموثوقية ومراقبة الجودة في كل خطوة من خطوات العملية:
اختبار المعاوقة - يضمن سلامة الإشارة المثلى والحد الأدنى من فقدان الإشارة
الفحص البصري الآلي (AOI) - يكشف عن العيوب أو حالات عدم المحاذاة المحتملة قبل التجميع
فحص بالأشعة السينية – يؤكد جودة فتحة سدادة الراتنج وسلامة الوصلة
الاختبار – يشمل ذلك فحوصات المعاوقة، وتحليل سلامة الإشارة، والاختبار الحراري
الأسئلة الشائعة (FAQ) 5
س1: ما هي الميزة الأساسية لاستخدام Rogers RO4350B في لوحات الدوائر المطبوعة عالية التردد؟س1":"
أ1: روجرز RO4350Bيوفر جودة ممتازة الاستقرار العازلو فقدان إشارة منخفضمما يجعله مثالياً لـ الجيل الخامس، الاتصالات عبر الأقمار الصناعية، و تطبيقات الرادار عالي التردد.
س2: كيف يُحسّن التحكم في المعاوقة أداء
A2: التحكم في المعاوقةيضمن ذلك قدرة اللوحة على التعامل مع الإشارات عالية التردد دون تشويه الإشارة، مما أدى إلى جودة إشارة محسّنة وأداء أفضل بشكل عام.
س3: ما هي الفوائد التي توفرها تقنية سدادات الثقوب المصنوعة من الراتنج؟
A3: تقنية سدادات الراتنجيعزز السلامة الميكانيكيةمن لوحة الدوائر المطبوعة ويحسن موثوقية الكهرباء، مما يضمن استقرارحتى في تصاميم عالية الكثافة.
س4: هل يمكنك تخصيص حجم لوحة الدوائر المطبوعة؟
ج٤: نعم، نحن نقدم أحجام لوحات الدوائر المطبوعة المخصصةبناءً على متطلبات التصميم الخاصة بك. مقاسنا القياسي هو 139.65 مم × 50 مملكن يمكننا التكيف لتلبية احتياجات المشروع المحددة.
س5: كيف تعمل عملية الغمر بالفضة على تحسين متانة لوحة الدوائر المطبوعة؟
A5: فضة مغمورةيوفر زيًا موحدًا و طلاء مقاوم للتآكل، مما يضمن أداء ثابتو قابلية اللحام بمرور الوقت، حتى في البيئات القاسية.
س6: ما هي أنواع التطبيقات التي يمكن أن تستفيد من لوحة الدوائر المطبوعة الهجينة هذه؟
ج6: لوحات الدوائر المطبوعة لدينا مثالية لـ اتصالات الجيل الخامس، أنظمة الأقمار الصناعية، أنظمة الرادار، نقل البيانات بسرعة عاليةوغير ذلك، بسببهم أداء عالي التردد
س7: ما هو أقصى تردد تدعمه لوحة الدوائر المطبوعة هذه؟
أ7: مع روجرز RO4350Bيمكن لهذه اللوحة الإلكترونية المطبوعة أن تدعم ترددات تصل إلى 10 جيجاهرتزوما وراء ذلك، مما يجعله مثالياً لـ الجيل الخامسو الموجات المليمترية التطبيقات.
س8: ما هو الحد الأقصى لعدد الطبقات في لوحات الدوائر المطبوعة الهجينة الخاصة بكم؟
ج8: يمكننا الإنتاج لوحات الدوائر المطبوعة متعددة الطبقاتمع ما يصل إلى 68طبقات، وتقديم حلول مرنة لـ تصميم معقديتجاوز المعايير 8 طبقات.
س9: ما مدى دقة عملية تصنيع لوحات الدوائر المطبوعة؟
A9: Our مصنع تجميع لوحات الدوائر المطبوعةالاستخدامات معايير دقيقةل 0.2 مم عبر الحجمو عرض/مسافة الخط 3/3 مل، مما يضمن منتجات عالية الدقة والجودة.
س10: ما هي الاختبارات التي تجرونها لضمان جودة لوحات الدوائر المطبوعة؟
أ10: نحن نؤدي اختبار المعاوقة، اختبار سلامة الإشارة، التحليل الحراري، و فحص بالأشعة السينيةلضمان منتجات عالية الجودة وموثوقة.
تطبيقات لوحات الدوائر المطبوعة الهجينة عالية التردد 2
تتميز لوحات الدوائر المطبوعة الهجينة عالية التردد لدينا بتعدد استخداماتها وملاءمتها لمجموعة متنوعة من الصناعات، حيث توفر أداءً فائقًا لتطبيقات الترددات الراديوية والميكروويف.
أنظمة الاتصالات والترددات اللاسلكية
ضروري لـ محطات قاعدة الجيل الخامس، وحدات الترددات اللاسلكية، و دوائر اتصالات عالية السرعة
التحكم في المعاوقة يضمن جودة إشارة فائقة مع أدنى حد من الفقد
الاتصالات عبر الأقمار الصناعية والفضاء
يستخدم في الاتصالات عبر الأقمار الصناعية، أنظمة تحديد المواقع العالمية (GPS)، و تطبيقات الرادار في مجال الطيران والفضاء
روجرز RO4350Bيعزز وضوح الإشارةفي نطاقات الترددات العاليةروجرز RO4350B
مثالي لـ أنظمة الرادار العسكرية، نظام المساعدة على التكيف (ADAS)، و مصفوفات مستشعرات الرادار
تقنية سدادات الراتنجيضيف إلى الاستقرار الميكانيكيو موثوقية الكهرباء
نقل البيانات عالي السرعة
يدعم مراكز البيانات، خوادم الذكاء الاصطناعي، و أجهزة الإرسال والاستقبال الضوئيةل نقل البيانات بسرعة عالية
الحد الأدنى من تدهور الإشارة يضمن التشغيل السلس والمستمر
تطبيقات السيارات وإنترنت الأشياء
تم تطبيقه في أنظمة الرادار الخاصة بالسيارات، أجهزة إنترنت الأشياء، و التكنولوجيا الذكية
يضمن اتصال موثوقو الأداء في البيئات الصعبة
بصفتنا شركة رائدة مصنعي لوحات الدوائر المطبوعة في الصيننقدم خدمات مصممة خصيصًا لوحات الدوائر المطبوعة الهجينة عالية التردد مصممة خصيصاً وفقاً لمواصفاتك الدقيقة.
اتصل بنا الآنلـ يقتبسأو لمعرفة المزيد عنا لوحات دوائر مطبوعة عالية الأداء ومضبوطة المعاوقة لتلبية احتياجات مشروعك!
طلب
| يكتب | لوحة الدوائر المطبوعة بتقنية الضغط الهجين عالي التردد + المعاوقة + فتحة سدادة الراتنج |
| المنتج النهائي | |
| موضوع | ركائز Rogers RO4350B+ العادية IT180A و FR-4 و TG170 |
| عدد الطبقات | 8 لتر |
| سمك اللوح | 1.6 مم |
| مقاس واحد | 139.65 × 50 مم / قطعة واحدة |
| تشطيب السطح | فضة مغمورة |
| سمك النحاس الداخلي | 35um |
| سمك النحاس الخارجي | 35um |
| لون قناع اللحام | أخضر (GTS، GBS) |
| ألوان طباعة الشاشة الحريرية | أبيض (GTO، GBO) |
| عن طريق العلاج | فتحة سدادة من الراتنج |
| كثافة ثقب الحفر الميكانيكي | 26 واط/م² |
| كثافة ثقب الحفر بالليزر | / |
| الحد الأدنى عبر الحجم | 0.2 مم |
| الحد الأدنى لعرض السطر/المسافة | 3/3mil |
| نسبة الفتحة | 8 مليون |
| أوقات الضغط | مرة واحدة |
| أوقات التدريب | مرة واحدة |
| PN | F0890689A |
