반홀 및 레진 플러그가 적용된 고주파 하이브리드 PCB | 고속 및 RF 애플리케이션에 최적화
디자인 및 제품 특징
밀리미터 규격 회로 기판(PCB) 제품의 특징

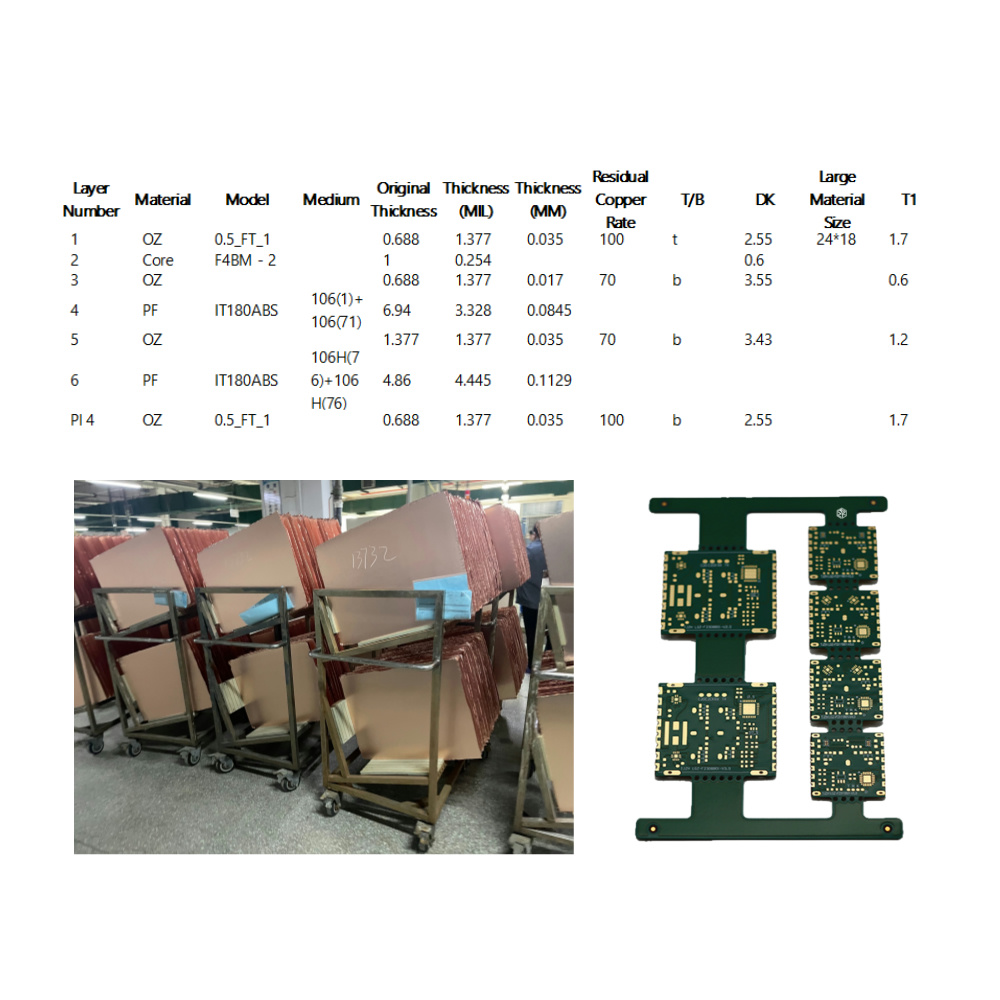

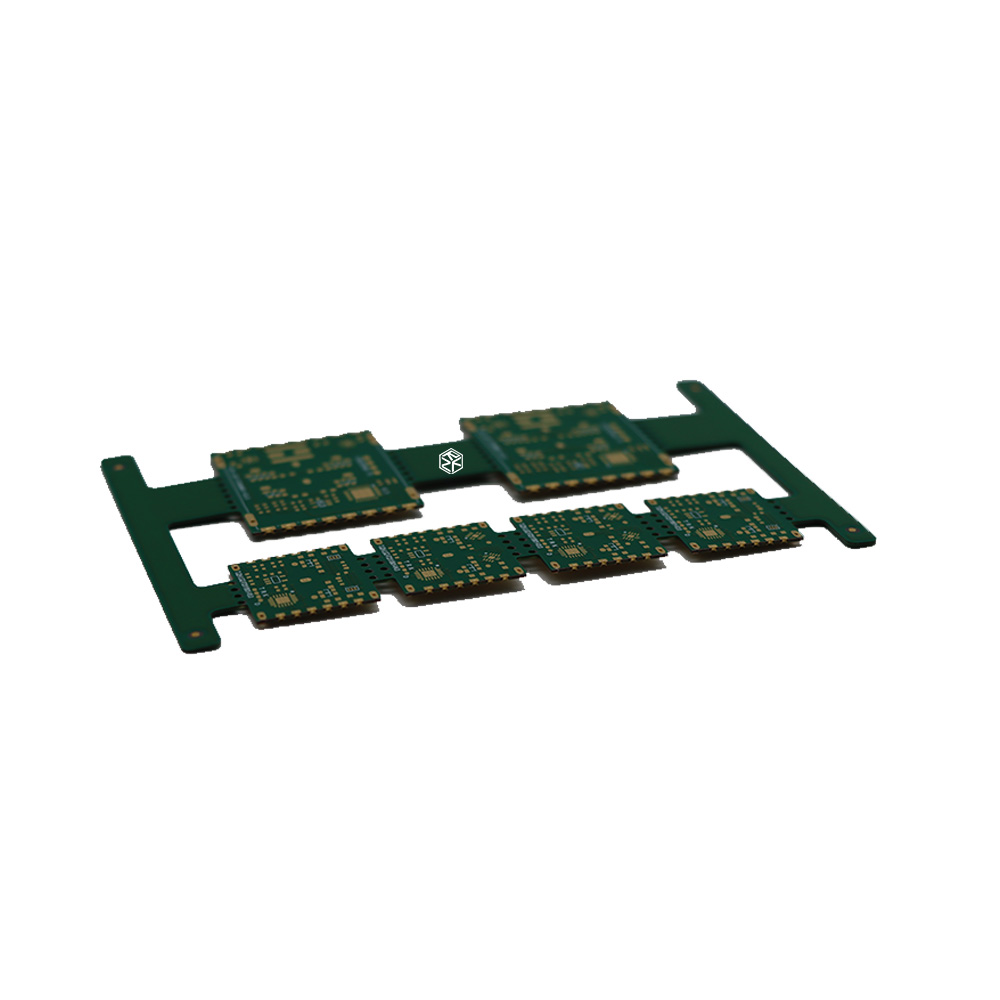

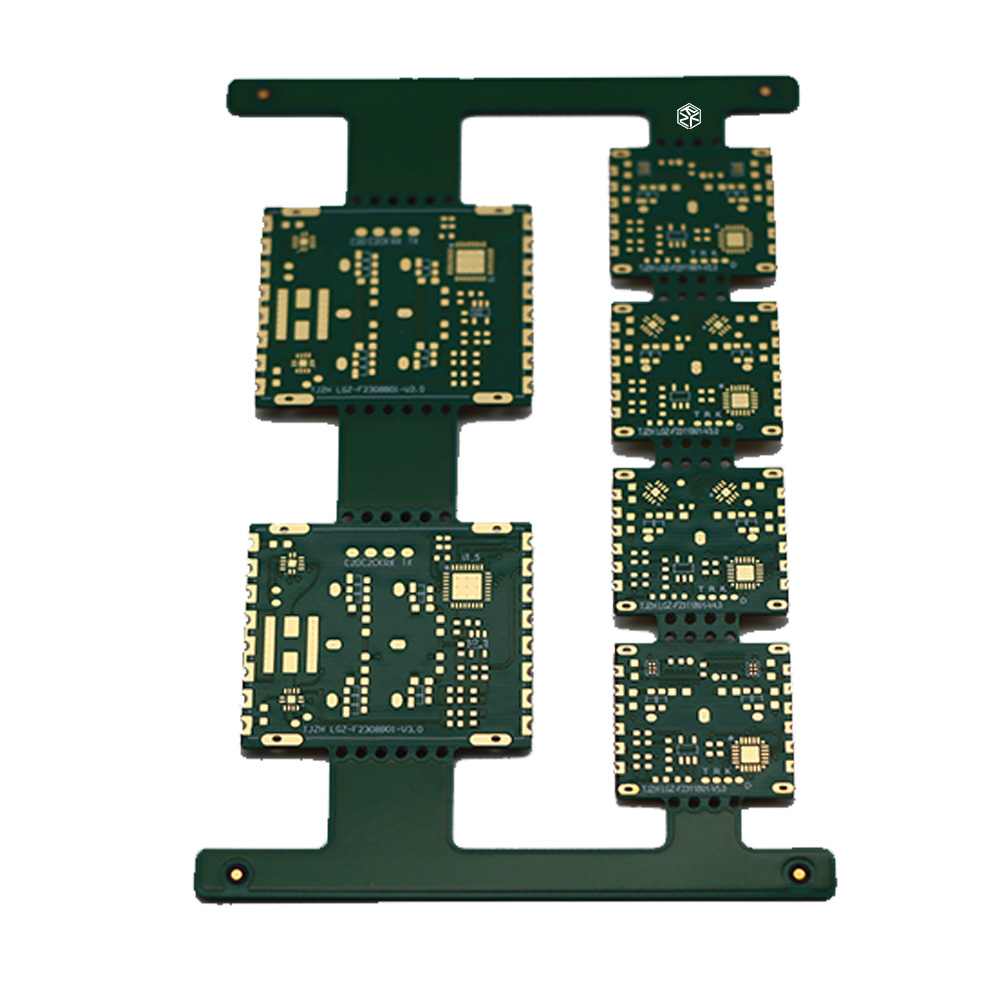

본 제품은 하프홀, 레진 플러그홀, 백 드릴링 기능을 갖춘 고주파 하이브리드 프레스 PCB입니다. 패널 형태로 제작되어 한 패널에 6가지 종류의 PCB가 장착됩니다.
재질: 일반 기판 S1000 - 2M + 고주파 시리즈 FSD255, FR - 4, TG170
층수: 4L
보드 두께: 0.508mm
개별 크기: 61.05*92.89mm/6개입
표면 마감: ENIG
외부 구리 두께: 35μm
실크스크린 색상: 흰색 (GTO, GBO)
기계식 드릴 구멍 밀도: 13W/㎡
최소 직경: 0.18mm
최소 줄 간격: 7/6mil
조리개 비율: 300만
누르는 횟수: 1회
드릴링 횟수: 2회
PN: B0490470A
고주파 하이브리드 소재의 장점
당사의 PCB는 일반 기판 S1000-2M, 고주파 시리즈 FSD255, FR-4 및 TG170과 같은 재료를 사용합니다. S1000-2M은 우수한 전기적 성능과 안정성을 제공하며, FSD255는 고주파 신호 전송에서 탁월한 성능을 발휘합니다. FR-4는 안정적인 기계적 지지력을 제공하고, TG170은 고온 환경에서도 안정적인 작동을 보장합니다. 이러한 재료들의 조합을 통해 PCB는 고주파 응용 분야에서 신호 손실을 효과적으로 줄이고 안정적인 신호 전송을 보장하여 다양한 복잡한 전자 장치의 요구 사항을 충족합니다.
하프홀 디자인은 PCB에 여러 가지 장점을 제공합니다. 이를 통해 부품을 특수한 방식으로 연결할 수 있습니다. 예를 들어, 기계적 고정과 스루홀을 통한 전기적 연결이 필요한 일부 플러그인 부품의 경우, 하프홀은 더욱 안정적인 연결을 제공하고 납땜 불량 위험을 줄여줍니다. 또한, 하프홀 디자인은 회로 기판의 공간 배치를 최적화하여 제한된 공간에 더 많은 기능을 구현할 수 있도록 함으로써 PCB의 집적도와 실용성을 향상시키고, 전자 제품의 소형화 및 다기능 설계를 용이하게 합니다.

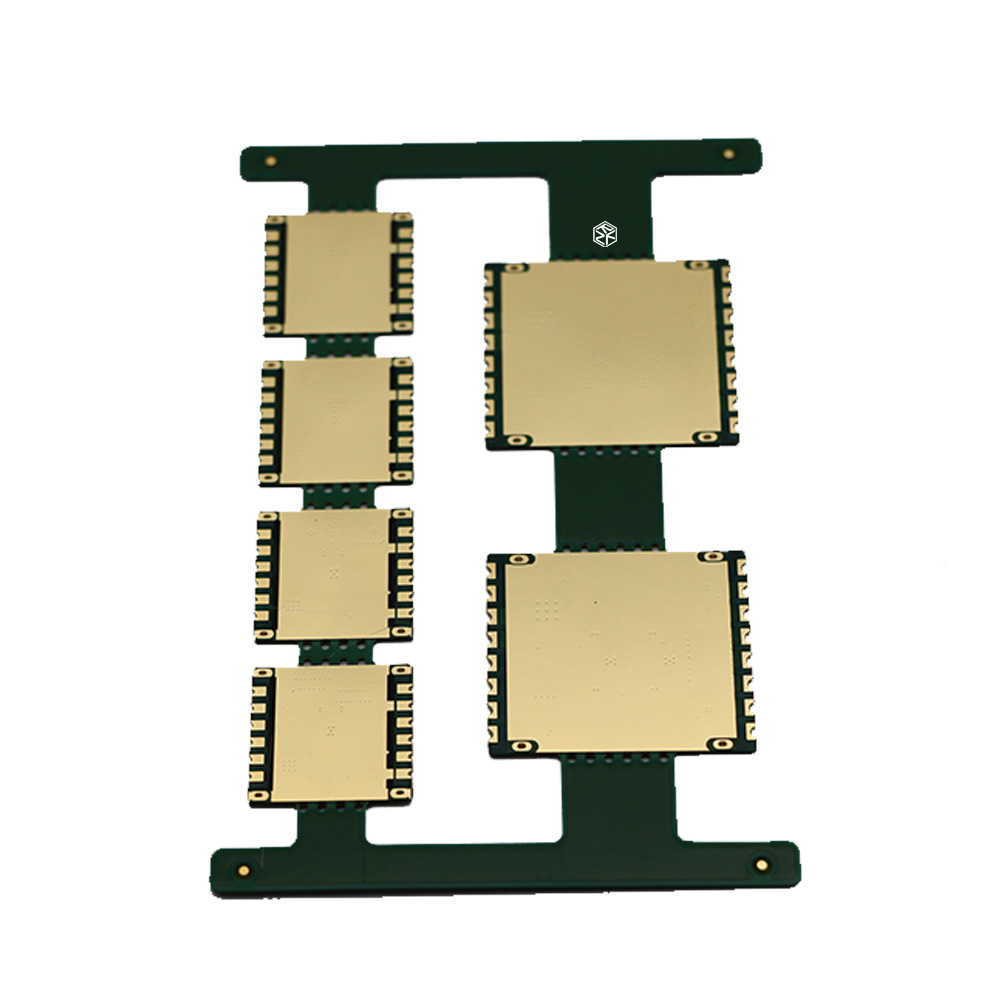

그만큼수지 플러그 홀 공정특수 처리된 수지는 비아를 효과적으로 채워 후속 생산 공정에서 솔더 볼이나 단락과 같은 문제를 방지합니다. 동시에 비아의 기계적 강도를 향상시켜 PCB의 전반적인 신뢰성을 높입니다. 또한, 이 수지는 우수한 절연 성능을 통해 안정적인 신호 전송을 보장하고 비아에서의 신호 누출이나 간섭을 방지하여 고주파 회로에서 PCB의 성능을 향상시킵니다.
뒤로 - 드릴링 기술이 PCB의 주요 특징 중 하나는 백 드릴링 기술입니다. 백 드릴링을 통해 불필요한 비아 스터브를 제거하여 신호 전송 중 반사 및 손실을 줄이고 신호 무결성을 향상시킬 수 있습니다. 고주파 회로에서는 신호 품질이 매우 중요합니다. 백 드릴링 기술은 신호 전송 경로를 효과적으로 최적화하여 신호의 정확성과 안정성을 보장하고 고속 데이터 전송 및 고주파 통신과 같은 응용 분야에서 PCB 성능을 향상시킵니다.
밀리미터 회로 기판 성능 주요 특징
고속 신호 전송 기능
첨단 소재와 정밀하게 설계된 회로 레이아웃을 통해 이 PCB는 고주파 환경에서 고속 신호 전송을 구현합니다. 최소 라인 폭/간격은 7/6mil에 달하며, 고정밀 제조 공정을 통해 신호 전송 지연 및 왜곡을 효과적으로 줄입니다. 데이터 처리 속도가 매우 중요한 컴퓨터 장치부터 통신 실시간 성능이 엄격한 통신 기지국 장치에 이르기까지, 안정적인 신호 전송과 고속 데이터 상호 작용 요구 사항을 충족합니다.
높은 신뢰성
PCB의 높은 신뢰성을 보장하기 위해 재료 선정부터 제조 공정에 이르기까지 모든 단계에서 엄격한 관리를 시행합니다. 고정밀 장비와 엄격한 품질 검사 기준을 사용하여 여러 번의 프레스 및 드릴링 공정을 거칩니다. 고온 및 저온 테스트, 습도 테스트, 진동 테스트 등 다양한 환경 테스트를 통과한 PCB는 다양한 환경 조건에서도 안정적인 성능을 유지하여 전자 제품의 장기적인 안정 작동을 보장합니다.
고정밀 제조
당사의 생산 공정은 최소 0.18mm의 비아 크기와 13W/㎡의 높은 드릴링 밀도를 달성하여 PCB 제조 분야에서 당사의 높은 정밀도를 보여줍니다. 고정밀 제조는 PCB의 집적도를 향상시킬 뿐만 아니라 다양한 부품 간의 정확한 연결을 보장하여 제조 오류로 인한 성능 문제를 줄이고 제품의 전반적인 품질과 경쟁력을 향상시킵니다.
당사의 고주파 하이브리드 프레스 PCB를 선택해야 하는 이유는 무엇일까요?
전문 기술팀
당사는 PCB 설계, 재료 연구 개발 및 제조 공정에 대한 깊이 있는 전문 지식과 풍부한 실무 경험을 갖춘 숙련된 기술팀을 보유하고 있습니다. 팀원들은 긴밀하게 협력하며 끊임없이 탐구하고 혁신하여 고객의 요구에 맞는 맞춤형 솔루션을 제공함으로써 제품의 성능과 품질이 고객의 기대를 충족하도록 보장합니다.
맞춤형 서비스
고객의 다양한 요구에 맞춰 포괄적인 맞춤형 서비스를 제공할 수 있습니다. PCB의 크기, 층수, 기능 모듈 설계부터 재료 선택, 표면 처리 공정 등 모든 요소를 고객 맞춤형으로 제작해 드립니다. 고객과의 심도 있는 소통을 통해 제품의 적용 시나리오와 특수 요구 사항을 정확히 파악하고, 다양한 시장 수요를 충족하는 최적의 PCB 솔루션을 제시해 드립니다.
엄격한 품질 관리
당사는 완벽한 품질 관리 시스템을 구축했습니다. 원자재 조달부터 생산 공정 및 완제품 검사에 이르기까지 모든 단계에서 엄격한 품질 검사를 실시합니다. 자동 광학 검사(AOI) 및 X선 검사와 같은 첨단 검사 장비를 사용하여 PCB의 외관, 내부 구조 및 전기적 성능을 종합적으로 검사함으로써 모든 PCB가 높은 품질 기준을 충족하고 고객에게 신뢰할 수 있는 제품을 제공할 수 있도록 보장합니다.
밀리미터 회로 기판 품질 보증
엄격한 원자재 검사
당사는 S1000-2M, FSD255, FR-4, TG170 등을 포함한 모든 원자재에 대해 엄격한 검사를 실시합니다. 전기적 특성, 물리적 특성 및 치수 정확도가 제품 설계 요구 사항을 충족하는지 확인합니다. 검사를 통과한 원자재만 생산 공정에 투입되어 원천적으로 제품 품질을 보장하고 원자재 문제로 인한 제품 결함을 방지합니다.
종합적인 생산 공정 모니터링
당사는 생산 과정에서 첨단 생산 관리 시스템을 사용하여 각 생산 단계를 실시간으로 모니터링합니다. 프레스, 드릴링, 회로 에칭과 같은 주요 공정 변수를 엄격하게 관리하여 제품의 일관성과 안정성을 보장합니다. 또한, 생산 설비를 정기적으로 유지 보수 및 교정하여 정상 작동을 유지하고 생산 효율을 향상시켜 제품 품질을 보장합니다.
응용 사례
소비자 전자제품 분야
유명 브랜드의 소형 스마트 웨어러블 기기에서 당사의 PCB는 매우 중요한 역할을 합니다. 이 기기는 크기와 성능에 대한 요구 사항이 매우 높기 때문에 0.508mm의 초슬림 설계로 공간 활용도를 극대화했습니다. 하프홀 설계와 고정밀 회로 배치를 통해 다양한 초소형 전자 부품들을 긴밀하고 안정적으로 연결하여 고주파 신호 전송 환경에서도 기기의 안정성을 보장합니다. 레진 플러그홀 및 백 드릴링 기술을 적용하여 신호 간섭을 효과적으로 줄여 블루투스 통신 및 데이터 처리 기능을 더욱 효율적으로 수행하고 사용자 경험을 향상시켰습니다.
완제품 테스트 완료
당사는 완성된 PCB에 대해 전기적 성능 테스트, 기능 테스트, 신뢰성 테스트 등 다양한 측면에서 철저하고 엄격한 테스트를 실시합니다. 전기적 성능 테스트에서는 라인 임피던스 및 전도도와 같은 파라미터를 정확하게 측정하여 설계 기준을 충족하는지 확인합니다. 기능 테스트는 실제 사용 시나리오를 시뮬레이션하여 PCB의 각 기능 모듈이 정상적으로 작동하는지 점검합니다. 신뢰성 테스트에는 고온 노화 테스트, 저온 보관 테스트, 습도-온도 사이클 테스트가 포함됩니다. 극한 환경을 시뮬레이션하여 다양한 조건에서 PCB의 성능을 평가합니다. 모든 테스트를 통과한 PCB만 출고되어 고객에게 우수한 품질과 안정적인 성능을 보장합니다.
산업 제어 분야
대규모 산업 자동화 기업이 당사의 PCB를 새로운 자동화 생산 라인 제어 시스템에 채택했습니다. 생산 라인에는 수많은 센서, 컨트롤러 및 액추에이터가 설치되어 있어 안정적인 신호 전송과 전원 공급이 필수적입니다. 이 PCB의 고주파 하이브리드 소재는 복잡한 전자기 환경에서도 안정적인 전기적 성능을 유지하여 신호 왜곡을 효과적으로 방지합니다. 또한, 높은 신뢰성과 정밀한 제조 공정을 통해 장기간 고강도 산업 생산 환경에서도 시스템이 안정적으로 작동할 수 있도록 보장하여 장비 고장 및 유지 보수 비용을 절감하고 생산 효율을 향상시킵니다.
통신 장비 분야
새로운 5G 통신 기지국의 무선 주파수 모듈에서 당사의 PCB는 탁월한 성능을 보여줍니다. 5G 통신은 고속 및 안정적인 신호 전송에 대한 매우 높은 요구 사항을 충족해야 합니다. 이 PCB는 첨단 소재와 최적화된 설계를 통해 고주파 대역에서 낮은 손실의 신호 전송을 구현합니다. 후면 드릴링 기술과 정밀한 임피던스 제어는 신호 무결성을 더욱 향상시켜 기지국과 단말 장치 간의 안정적인 통신을 보장합니다. 동시에 다층 설계와 고밀도 배선은 다음과 같은 요구 사항을 충족합니다.
4층 금도금 다기능 기판의 응용 분야
그만큼4단 금도금 다기능 보드이 제품은 다양한 산업 분야의 까다로운 애플리케이션을 위해 설계된 다재다능하고 고성능의 PCB입니다. 아래는 이 보드가 탁월한 성능을 발휘하는 10가지 주요 애플리케이션 분야입니다.
1. 고주파 통신 시스템:
●설명:이 보드는 고주파 통신 시스템에 이상적입니다.RF(무선 주파수)그리고마이크로파 응용 분야고주파 소재와 정밀한 임피던스 제어를 통해 신호 손실과 왜곡을 최소화합니다.
●응용 분야:무선 통신 기지국, 위성 통신 시스템, 레이더 시스템 및 5G 인프라.
●이익:고주파 환경에서 안정적인 신호 전송을 보장하므로 중요 통신 네트워크에 적합합니다.
2. 고속 데이터 전송
●설명4층 구조와 금도금 표면 덕분에 이 기판은 손실이나 간섭을 최소화하면서 고속 신호를 처리할 수 있습니다.
●응용 분야:데이터 센터, 네트워킹 장비, 고속 서버 및 광섬유 통신 시스템.
●이익:고속 데이터 전송 속도를 지원하여 데이터 집약적인 환경에서 효율적이고 안정적인 성능을 보장합니다.
3. 자동차 전자 장치
●설명: 이 기판의 금도금 표면은 탁월한 내식성을 제공하여 열악한 자동차 환경에 적합합니다. 또한 고주파 성능과 정밀한 임피던스 제어 기능은 첨단 자동차 시스템에 이상적입니다.
●응용 분야: 인포테인먼트 시스템, 첨단 운전자 보조 시스템(ADAS), 차량 대 사물(V2X) 통신 및 엔진 제어 장치(ECU).
● 이익자동차 전자 장치의 신뢰성과 성능을 향상시켜 최신 차량의 안전과 연결성을 보장합니다.
4. 산업 제어 시스템:
●설명:이 기판은 견고한 설계와 특수 공정을 통해 고속 신호 처리 및 내구성이 요구되는 산업 제어 시스템에 적합합니다.
●응용 분야: 프로그래머블 로직 컨트롤러(PLC), 산업용 로봇, 모터 드라이브 및 공장 자동화 시스템.
●이익: 열악한 산업 환경에서도 안정적인 성능을 제공하여 제어 시스템의 효율적인 작동을 보장합니다.
5. 의료기기:
●설명:이 보드의 높은 정밀도와 신뢰성은 정확한 신호 처리 및 데이터 전송이 필요한 의료 기기에 이상적입니다.
●응용 분야:의료 영상 시스템(CT, MRI, 초음파), 환자 모니터링 장치 및 수술 로봇.
●이익:핵심 의료 애플리케이션에서 높은 성능과 신뢰성을 보장하여 환자 치료 결과를 개선합니다.
6. 항공우주 및 방위산업:
●설명:이 회로 기판은 극한 환경을 견딜 수 있는 능력과 고주파 성능을 갖추고 있어 항공우주 및 방위 산업 분야에 적합합니다.
●응용 분야:항공전자 시스템, 위성 통신, 레이더 시스템 및 무인 항공기(UAV).
●이익:극한 환경에서도 안정적인 성능을 제공하여 임무 수행에 필수적인 작전의 성공을 보장합니다.
7. 소비자 가전제품:
●설명:이 보드는 컴팩트한 디자인과 고속 처리 기능을 갖추고 있어 작은 크기에 고성능이 요구되는 소비자 가전 제품에 이상적입니다.
●응용 분야:스마트폰, 태블릿, 웨어러블 기기 및 스마트 홈 기기.
●이익:소비자 가전 제품의 기능성과 신뢰성을 향상시켜 사용자 경험을 개선합니다.
8. IoT(사물인터넷) 기기:
●설명:이 보드는 고속 데이터 처리 능력과 내구성을 갖추고 있어 안정적인 연결과 성능이 요구되는 IoT 기기에 적합합니다.
●응용 분야:스마트 센서, 엣지 컴퓨팅 장치 및 IoT 게이트웨이.
●이익:사물인터넷(IoT) 네트워크에서 원활한 연결과 데이터 처리를 보장하여 스마트 솔루션을 구현합니다.
9. 연구 개발:
●설명:이 보드의 견고한 설계와 고주파 기능은 효율적인 전력 분배 및 모니터링이 필요한 에너지 관리 시스템에 이상적입니다.
●응용 분야:스마트 그리드 시스템, 에너지 저장 제어기 및 태양광 인버터.
●이익:에너지 관리 시스템의 효율성과 신뢰성을 향상시켜 지속 가능한 에너지 솔루션을 지원합니다.
10. 고속 컴퓨팅:
●설명:이 보드는 고속 신호 처리 능력과 정밀한 임피던스 제어 기능을 갖추고 있어 고성능 컴퓨팅 애플리케이션에 적합합니다.
●응용 분야:서버, 데이터 센터, AI 가속기 및 고성능 컴퓨팅 클러스터.
●이익:고성능 컴퓨팅 환경에서 빠른 데이터 처리와 효율적인 작동을 지원합니다.
그만큼 4단 금도금 다기능 보드 이 제품은 복잡하고 고주파수 애플리케이션의 요구 사항을 충족하도록 설계된 고성능 PCB입니다. 4층 구조, 금도금 표면, 그리고 특수 공정이 보드는 탁월한 성능, 신뢰성 및 내구성을 제공합니다. 설계 작업을 하시든, 고주파 통신 시스템, 고속 데이터 전송 장비, 자동차 전자 장치, 또는 산업 제어 시스템4중 금도금 다기능 보드는 귀하의 요구를 충족하고 기대를 뛰어넘는 탁월한 선택입니다.
