Membuka Kod Reka Bentuk HDI: Impak Penting Reka Bentuk Mikro - melalui dan Blind - melalui terhadap Prestasi

Dalam bidang reka bentuk papan litar HDI (High-Density Interconnect) yang kompleks, reka bentuk mikro-via dan buta-via adalah seperti kod penting yang tersembunyi dalam labirin litar, memainkan peranan penting dalam prestasi papan litar. Bagi jurutera yang berdedikasi dalam reka bentuk HDI, pemahaman yang mendalam dan penggunaan kedua-dua elemen reka bentuk ini dengan tepat adalah teras untuk memecahkan kesesakan reka bentuk dan mencapai prestasi yang cemerlang.

Imej 1.png

1. Mikro - melalui Reka Bentuk: Saluran Halus ke Prestasi Tinggi

(1) Kesan Mikro - melalui Saiz dan Ketumpatan terhadap Prestasi Elektrik

Mikro-via, sebagai saluran halus yang menghubungkan talian litar pada lapisan papan litar yang berbeza, pemilihan saiz dan ketumpatannya secara langsung berkaitan dengan prestasi elektrik papan litar. Dalam senario aplikasi penghantaran isyarat berkelajuan ultra tinggi, seperti antara muka PCI-Express 6.0 dengan kadar isyarat setinggi 64Gbps, kapasitans parasit dan induktans mikro-via menjadi faktor utama yang mempengaruhi integriti isyarat. Menurut teori elektromagnet, kapasitans parasit mikro-via adalah berkadar dengan kuasa dua diameter via, dan induktans parasit adalah berkadar dengan kedalaman via. Oleh itu, menggunakan mikro-via bersaiz lebih kecil (seperti 50μm atau lebih kecil) boleh mengurangkan kapasitans parasit dengan ketara dan mengurangkan kelewatan dan pelemahan semasa penghantaran isyarat. Pada masa yang sama, peningkatan ketumpatan mikro-via secara munasabah untuk mencapai sambungan elektrik yang lebih cekap dalam ruang papan litar yang terhad membantu meningkatkan kecekapan penghantaran isyarat dan memenuhi keperluan ketat penghantaran data berkelajuan tinggi untuk ketumpatan talian.

(2) Pemilihan dan Pengoptimuman Mikro - melalui Teknologi Pemprosesan

Ketepatan dan kualiti teknologi pemprosesan mikro-via secara langsung menentukan prestasi mikro-via. Pada masa ini, teknologi pemprosesan mikro-via arus perdana termasuk penggerudian laser, pengukiran plasma, dan sebagainya. Teknologi penggerudian laser, dengan kelebihan ketepatan tinggi dan fleksibiliti yang tinggi, digunakan secara meluas dalam pembuatan Papan litar HDIApabila menggunakan proses penggerudian laser, jurutera perlu mengawal parameter seperti tenaga, lebar denyut dan kedudukan fokus laser dengan tepat. Contohnya, tenaga laser yang berlebihan boleh menyebabkan pengkarbonan dinding lubang, meningkatkan rintangan dan menjejaskan penghantaran isyarat; lebar denyut dan kedudukan fokus yang tidak tepat boleh menyebabkan sisihan saiz dan bentuk mikro-via yang tidak sekata. Dengan mengoptimumkan parameter ini dan menggabungkan peralatan penggerudian canggih dan sistem kawalan automatik, pemprosesan mikro-via yang berketepatan tinggi boleh dicapai, memastikan dinding lubang yang licin tanpa gerinda, sekali gus meningkatkan kebolehpercayaan dan prestasi elektrik mikro-via.



2. Buta - melalui Reka Bentuk: Strategi Utama untuk Meningkatkan Integriti Isyarat

(1) Pemadanan Buta - melalui Jenis dan Senario Aplikasi

Via bidai boleh dibahagikan kepada via bidai lapisan atas, via bidai lapisan bawah, dan via bidai lapisan tengah mengikut kedudukan dan kaedah sambungannya dalam papan litar. Pelbagai jenis via bidai sesuai untuk senario aplikasi yang berbeza. Dalam reka bentuk dengan keperluan saiz ruang dan kualiti penghantaran isyarat yang sangat tinggi, seperti papan induk telefon pintar, via bidai lapisan atas dan via bidai lapisan bawah boleh mengurangkan bilangan via pada permukaan papan litar dengan berkesan, mengurangkan gangguan isyarat, dan pada masa yang sama mencapai sambungan yang cekap antara komponen permukaan dan talian lapisan dalam. Dalam reka bentuk papan berbilang lapisan, via bidai lapisan tengah sering digunakan untuk menyambungkan talian isyarat di lapisan tengah, mengoptimumkan laluan penghantaran isyarat, dan mengurangkan kehilangan penghantaran isyarat di dalam papan litar. Contohnya, dalam reka bentuk papan induk pelayan mewah, melalui penggunaan via bidai lapisan tengah yang munasabah, isyarat modul berfungsi yang berbeza boleh diasingkan dengan berkesan, crosstalk isyarat boleh dielakkan, dan kestabilan dan kebolehpercayaan sistem boleh dipertingkatkan.

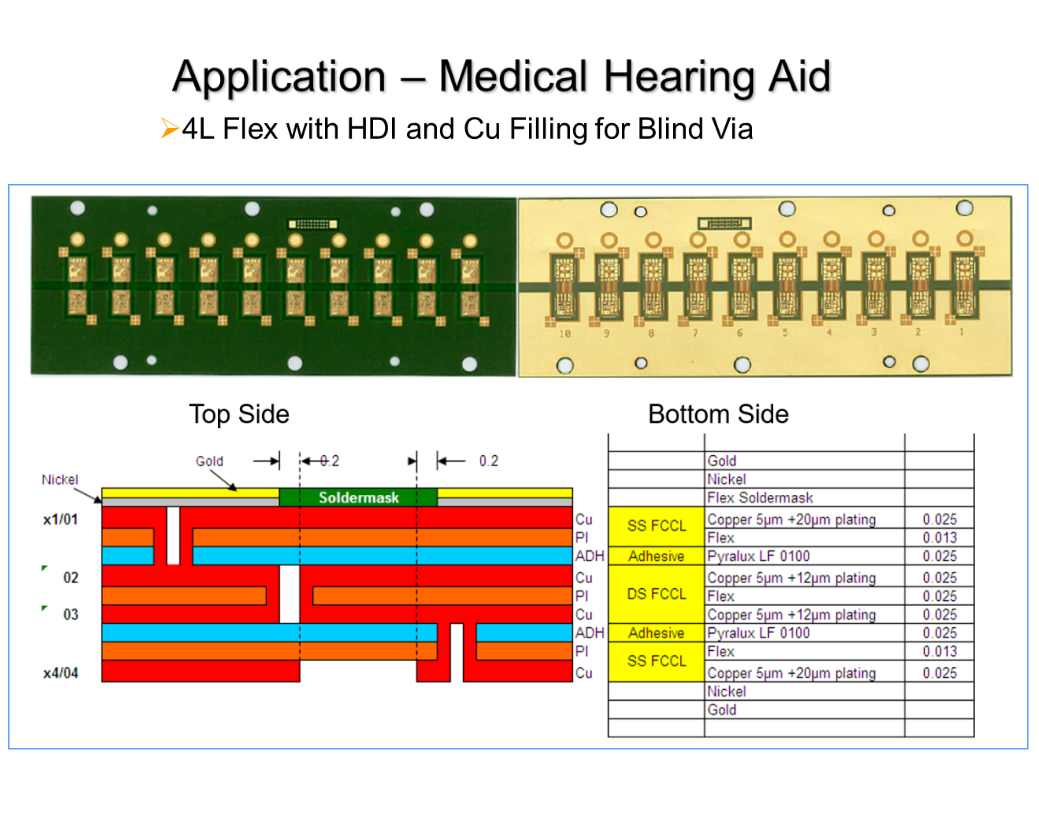

Imej 2.png

(2) Pengoptimuman Integriti Isyarat oleh Blind - melalui Reka Bentuk

Reka bentuk melalui buta mempunyai kelebihan yang ketara dalam meningkatkan integriti isyarat. Berbanding dengan melalui via, melalui buta boleh mengurangkan pantulan dan penyebaran isyarat pada via dan menurunkan kehilangan penghantaran isyarat. Ini kerana melalui buta hanya menyambungkan sebahagian daripada lapisan papan litar, mengelakkan isyarat daripada melalui terlalu banyak lapisan dielektrik dalam melalui via, sekali gus mengurangkan interaksi antara isyarat dan medium sekeliling. Dalam reka bentuk litar digital berkelajuan tinggi, integriti isyarat adalah kunci untuk memastikan prestasi sistem. Dengan mereka bentuk kedudukan, saiz dan bilangan melalui buta yang munasabah dan menggabungkan teknologi kawalan impedans yang tepat, pantulan isyarat dan crosstalk boleh dikurangkan dengan berkesan, memastikan penghantaran isyarat yang stabil pada papan litar. Contohnya, apabila mereka bentuk litar antara muka bersiri berkelajuan tinggi, menyusun melalui buta pada kedudukan utama pada laluan penghantaran isyarat dan mengoptimumkan padanan antara saiz melalui buta dan talian boleh meningkatkan nisbah isyarat kepada hingar isyarat dengan ketara dan meningkatkan ketepatan dan kebolehpercayaan penghantaran data.



3. Pengoptimuman Koperasi Reka Bentuk Mikro-melalui dan Buta-melalui

(1) Pertimbangan Reka Bentuk Berdasarkan Prestasi Keseluruhan

Dalam reka bentuk HDI sebenar, mikro-via dan via buta tidak wujud secara berasingan tetapi perlu bekerjasama untuk mengoptimumkan prestasi keseluruhan papan litar. Jurutera harus bermula daripada keperluan fungsi keseluruhan papan litar, mempertimbangkan secara komprehensif faktor-faktor seperti laluan penghantaran isyarat, rangkaian pengagihan kuasa dan keperluan pelesapan haba, dan merancang susun atur mikro-via dan via buta secara munasabah. Contohnya, semasa mereka bentuk litar frekuensi tinggi, untuk mengurangkan kehilangan penghantaran isyarat, mikro-via dan via buta harus disusun secara istimewa pada laluan penghantaran isyarat terpendek dan memastikan sambungannya dengan talian mempunyai prestasi elektrik yang baik. Pada masa yang sama, dalam reka bentuk lapisan kuasa dan pembumian, penggunaan mikro-via dan via buta yang rasional untuk mengoptimumkan pengagihan kuasa dan pembumian dapat mengurangkan gangguan hingar kuasa pada isyarat dengan berkesan dan meningkatkan kestabilan sistem.

(2) Simulasi dan Pengesahan dalam Proses Reka Bentuk

Disebabkan oleh impak kompleks reka bentuk mikro-via dan buta-via terhadap prestasi papan litar, bergantung sepenuhnya pada pengalaman untuk reka bentuk selalunya gagal mencapai hasil terbaik. Oleh itu, dalam proses reka bentuk, adalah penting untuk menggunakan alat Automasi Reka Bentuk Elektronik (EDA) yang canggih untuk simulasi dan pengesahan. Melalui perisian simulasi medan elektromagnet 3D seperti HFSS dan CST, jurutera boleh mensimulasikan prestasi elektrik mikro-via dan buta-via dengan tepat pada frekuensi yang berbeza, termasuk parameter parasit, kehilangan penghantaran isyarat dan crosstalk. Menurut keputusan simulasi, pengoptimuman dan pelarasan reka bentuk boleh membantu menemui dan menyelesaikan masalah yang berpotensi sebelum pembuatan sebenar, meningkatkan kadar kejayaan dan kecekapan reka bentuk. Contohnya, semasa mereka bentuk papan litar HDI baharu, melalui analisis simulasi, didapati bahawa reka bentuk buta-via di kawasan tertentu menyebabkan crosstalk isyarat yang berlebihan. Jurutera boleh mengurangkan crosstalk secara berkesan dan memastikan integriti isyarat dengan melaraskan kedudukan, saiz buta-via atau menambah langkah perisai.



Imej 3.png

Rich Full Joy merupakan tokoh terkemuka dalam bidang pembuatan HDI. Dengan pemendakan teknikal yang mendalam dan pelaburan inovasi berterusan, ia menunjukkan profesionalisme yang luar biasa dalam reka bentuk dan proses pembuatan mikro-via dan buta-via. Mengambil papan litar HDI stesen pangkalan 5G sebagai contoh, Rich Full Joy telah meningkatkan masalah pelemahan dan gangguan isyarat semasa penghantaran jalur frekuensi tinggi dengan mengoptimumkan reka bentuk mikro-via dan buta-via, menjadikan liputan isyarat 5G lebih luas dan kadar penghantaran lebih stabil, dan meningkatkan kualiti komunikasi dengan berkesan. Dalam pembuatan papan litar HDI untuk pelayan mewah, Rich Full Joy menggunakan teknologi pemprosesan mikro-via termaju dan skema susun atur buta-via untuk menyelesaikan masalah ralat penghantaran data yang disebabkan oleh crosstalk isyarat, meningkatkan kestabilan operasi pelayan dan kecekapan pemprosesan data dengan ketara, dan menyediakan jaminan asas perkakasan yang kukuh untuk aplikasi peringkat perusahaan. Pencapaian ini bukan sahaja menunjukkan kekuatan Rich Full Joy yang cemerlang dalam pembuatan HDI tetapi juga menyediakan sokongan yang kukuh untuk penaiktarafan produk elektronik dalam pelbagai industri, menjadi rakan kongsi yang dipercayai untuk ramai jurutera reka bentuk HDI.
