Точный контроль температуры печи оплавления припоя для поверхностного монтажа позволяет улучшить качество сварки.
Возникли проблемы с контролем температуры печи оплавления во время производства? Этот стандарт настройки поможет вам.
В процессе производства SMT (поверхностного монтажа) точность контроля температуры печи оплавления напрямую определяет качество пайки и рабочие характеристики электронных изделий. Даже незначительные отклонения могут привести к дефектам, таким как холодные паяные соединения, пустоты или повреждение компонентов.
Компания RICH FULL JOY Electronics, опираясь на обширный опыт в производстве печатных плат и техническую экспертизу, разработала «Стандарт настройки температурного профиля печи оплавления», представляющий собой научно обоснованное, систематическое и практическое руководство по контролю температуры в печах оплавления для поверхностного монтажа.
Стандартный обзор
Этот стандарт распространяется на все печи для оплавления припоя в нашем цехе SMT, где профессиональные инженеры SMT отвечают за настройку и управление температурными профилями для обеспечения точного контроля температуры во время сварки.
Подготовка инструментов
Для точного измерения и настройки температурных профилей необходимы следующие инструменты: тестер PROFILE, термопарные провода, реальные печатные платы для измерений, защитные перчатки и спецификации паяльной пасты.
Установление стандартов
1. База данных
Задайте такие параметры, как скорость нагрева, температура предварительного нагрева и температура оплавления, исходя из характеристик различных паяльных паст (например, бессвинцовых, свинцовых паяльных паст).
2. Основа измерения
Для точного отражения влияния реальных производственных условий на теплопередачу необходимо измерять температурные профили на реальных печатных платах.

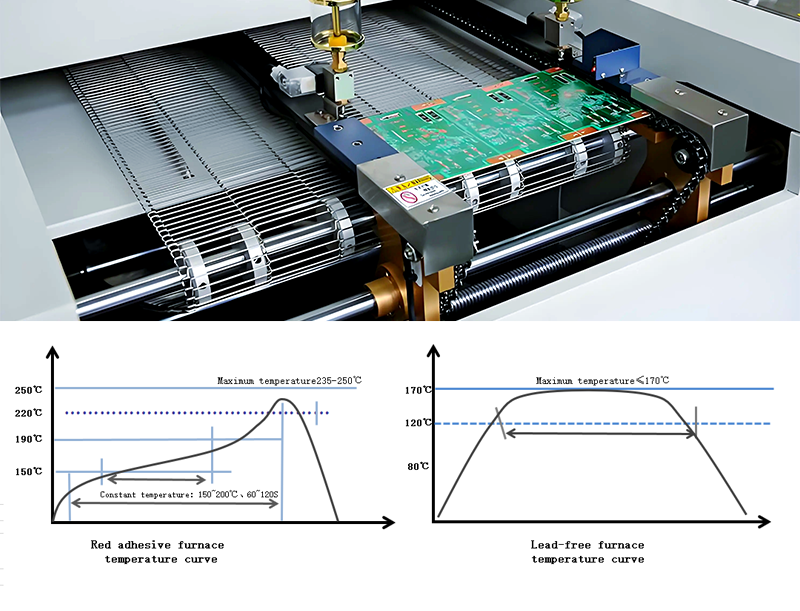

3. Общие стандарты
• Скорость повышения температуры: 1–4℃/с
Зона предварительного нагрева: 150–200℃, 60–120 с
• Зона оплавления: ≥220℃ в течение 30–60 секунд
• Пиковая температура: 235–250℃
Скорость охлаждения:
4. Особые требования
Настраивайте профиль динамически на основе отзывов о качестве продукции или строго следуйте индивидуальным требованиям заказчика.
5. Параметры отверждения клея I-Glue
Температура отверждения клея I-glue составляет 120℃, время отверждения — от 90 до 150 секунд, а максимальный предел — 170℃.
Меры предосторожности
1. Ежедневное тестирование
Ежедневно после включения питания или переключения производственной линии необходимо проводить и фиксировать результаты полного температурного анализа.
2. Полномочия на осуществление деятельности
Изменять настройки температурного профиля разрешено только профессиональным инженерам, специализирующимся на поверхностном монтаже.
3. Соответствие техническим требованиям заказчика.
Строго устанавливайте параметры процесса в соответствии с требованиями заказчика к процессу оплавления.
4. Техническое обслуживание оборудования
Проводите проверку воздушного потока в вытяжной системе печи оплавления каждые шесть месяцев, чтобы обеспечить стабильную работу. Разница температур между зонами не должна превышать 70℃.
Заключение
Внедряя стандарт "Настройка температурного профиля печи оплавления", компания RICH FULL JOY Electronics обеспечивает высококачественную SMT-пайку, повышает надежность производства и производительность продукции, а также помогает клиентам ускорить вывод продукции на рынок и получить конкурентные преимущества.
