SMT PCB එකලස් කිරීමේදී කෙටි පරිපථ වැළැක්වීම සඳහා ඵලදායී උපාය මාර්ග
SMT (Surface Mount Technology) PCB එකලස් කිරීමේදී, අවසාන නිෂ්පාදනයේ විශ්වසනීයත්වය සහ ක්රියාකාරීත්වය සහතික කිරීම සඳහා කෙටි පරිපථ වැළැක්වීම ඉතා වැදගත් වේ. කෙටි පරිපථ කාර්ය සාධනයට බලපානවා පමණක් නොව, දෝෂ සහිත නිෂ්පාදන, නිෂ්පාදන පිරිවැය වැඩි වීම සහ නැවත වැඩ කිරීමට හේතු විය හැක. SMT PCB එකලස් කිරීමේ ක්රියාවලියේදී කෙටි පරිපථ ඵලදායී ලෙස වැළැක්වීම සඳහා උපාය මාර්ග කිහිපයක් මෙම ලිපිය ගවේෂණය කරයි.
1. සංරචක තෝරා ගැනීම සහ පරීක්ෂා කිරීම
සංරචකවල ගුණාත්මකභාවය කෙටි පරිපථ ගැටළු සමඟ සෘජුවම සම්බන්ධ වේ. විශාල හෝ අඩු ප්රමාණයේ පෑඩ්, විකෘති වූ සංරචක ඊයම් සහ අභ්යන්තර දෝෂ වැනි ගැටළු පරිපථ අක්රියතාවයන්ට හේතු විය හැකි අතර එමඟින් කෙටි පරිපථ ඇති විය හැක. මෙම අවදානම් අවම කිරීම සඳහා, නිෂ්පාදකයින් කීර්තිමත් සැපයුම්කරුවන්ගෙන් සංරචක තෝරා ගත යුතු අතර පැමිණෙන සංරචක සඳහා දැඩි තත්ත්ව පාලන පරීක්ෂාවන් සිදු කළ යුතුය.
සංරචක දෝෂ වලින් තොර බව සහතික කිරීම සඳහා ඒවායේ පෙනුම, ප්රමාණය සහ ඊයම් පරීක්ෂා කරන්න.
එකලස් කිරීමට පෙර සංරචක ගුණාත්මක ප්රමිතීන් සපුරාලන බව තහවුරු කර ගැනීම සඳහා අහඹු නියැදීමක් සිදු කරන්න.
උසස් තත්ත්වයේ සංරචක සහතික කිරීමෙන්, නිෂ්පාදකයින්ට දෝෂ සහිත හෝ ප්රමිතියෙන් තොර ද්රව්ය නිසා ඇතිවන කෙටි පරිපථ වළක්වා ගත හැකිය.
2. පෑස්සුම් ශිල්පීය ක්රම ප්රශස්ත කිරීම
SMT එකලස් කිරීමේදී කෙටි පරිපථ සඳහා ප්රධාන හේතුවක් වන්නේ නුසුදුසු පෑස්සුම් කිරීමයි. අධික හෝ ප්රමාණවත් නොවන පෑස්සුම් උෂ්ණත්වය හෝ නුසුදුසු පෑස්සුම් කාලය වැනි සාධක, පෑස්සුම් සන්ධිවල ගුණාත්මක භාවයට අහිතකර ලෙස බලපෑ හැකි අතර, කෙටි පරිපථ ඇති කරයි. මෙම ගැටළු වළක්වා ගැනීම සඳහා සංරචක ලක්ෂණ අනුව නිසි පෑස්සුම් පරාමිතීන් සකස් කළ යුතුය.
සංරචක පිරිවිතරයන්ට අනුව ස්ථාවර පෑස්සුම් උෂ්ණත්වයන් සහ වේලාවන් පවත්වා ගන්න.
ස්ථාවර කාර්ය සාධනය සහතික කිරීම සඳහා පෑස්සුම් උපකරණ නිතිපතා ක්රමාංකනය කර නඩත්තු කරන්න.
අධික ප්රවාහය හෝ ප්රමාණවත් බන්ධනයක් නොමැතිකම වැනි ගැටළු වළක්වා ගැනීම සඳහා උසස් තත්ත්වයේ පෑස්සුම් ද්රව්ය භාවිතා කරන්න.
ප්රශස්ත පෑස්සුම් ශිල්පීය ක්රම මගින් විශ්වාසදායක සහ ශක්තිමත් පෑස්සුම් සන්ධි නිර්මාණය කිරීමට උපකාරී වන අතර, කෙටි පරිපථ අවදානම අඩු කරයි.
3. එකලස් කිරීමේ ක්රියාවලි පාලනය
SMT ක්රියාවලියේදී සංරචක වැරදි ලෙස ස්ථානගත කිරීම කෙටි පරිපථ සඳහා ද දායක විය හැකිය. සංරචක වැරදි ලෙස පෙළගැස්වීම හෝ වැරදි පෑස්සුම් පේස්ට් යෙදීම පෑස්සුම් පෑඩ් අතර පාලම් ඇති කිරීමට හේතු විය හැක. IC (ඒකාබද්ධ පරිපථ) වැනි සියුම් තාරතා සංරචක සඳහා, නුසුදුසු ස්ථානගත කිරීම පෑස්සුම් පාලම් වලට හේතු විය හැකි අතර කෙටි පරිපථ ඇති කළ හැකිය.
නිවැරදි සංරචක ස්ථානගත කිරීම සහතික කිරීම සඳහා ඉහළ නිරවද්යතාවයකින් යුත් ස්ථානගත කිරීමේ උපකරණ භාවිතා කරන්න.
පෑස්සුම් පේස්ට් කඩා වැටීම හෝ පාලම් වැළැක්වීම සඳහා ස්ථානගත කිරීමේ උස සහ කෝණ දැඩි ලෙස පාලනය කරන්න.

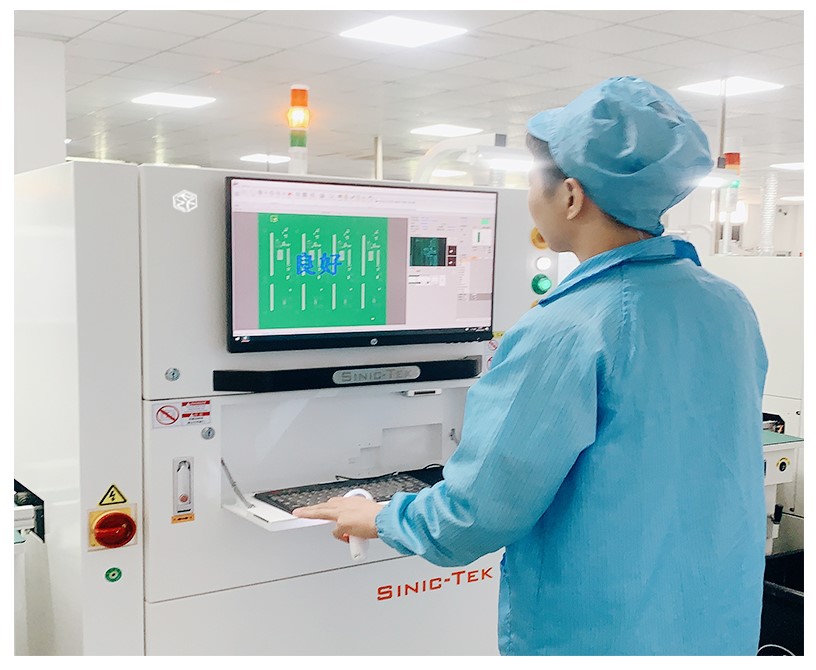

ස්ටෙන්සිල් නිර්මාණය සහ විවර ප්රමාණයන් නිරවද්ය පෑස්සුම් පේස්ට් යෙදීම සඳහා අවශ්යතා සපුරාලන බවට සහතික වන්න.
එකලස් කිරීමේ ක්රියාවලිය කෙරෙහි දැඩි පාලනයන් ක්රියාත්මක කිරීමෙන්, නිෂ්පාදකයින්ට කෙටි පරිපථ සඳහා පොදු හේතු වන සංරචක අස්ථානගත වීමේ සහ පෑස්සුම් පාලම් කිරීමේ අවස්ථා අවම කර ගත හැකිය.
4. නිෂ්පාදන පරිසර කළමනාකරණය
කෙටි පරිපථ වැළැක්වීම සඳහා නිෂ්පාදන පරිසරය ද තීරණාත්මක කාර්යභාරයක් ඉටු කරයි. අධික ආර්ද්රතාවය සහ දූවිලි හෝ විදේශීය අංශු වලින් දූෂණය වීම වැනි සාධක එකලස් කිරීමේ ක්රියාවලියේදී දෝෂ ඇති කළ හැකිය. නිදසුනක් ලෙස, අධික ආර්ද්රතාවය සංරචක මගින් තෙතමනය අවශෝෂණය කර ගැනීමට හේතු විය හැකි අතර, එහි ප්රතිඵලයක් ලෙස හිස්තැන් හෝ බුබුලු වැනි පෑස්සුම් ගැටළු ඇති වන අතර එමඟින් කෙටි පරිපථ ඇති වේ.
නිෂ්පාදන පරිසරයේ ආර්ද්රතා මට්ටම් පාලනය කරන්න, වඩාත් සුදුසු වන්නේ 40% සහ 60% අතර, සංරචක මගින් තෙතමනය අවශෝෂණය වීම වැළැක්වීම සඳහා ය.
දූවිලි හා අංශු දූෂණය අවම කිරීම සඳහා නිෂ්පාදන උපකරණ සහ වැඩබිම් නිතිපතා පිරිසිදු කරන්න.
ස්ථාවර පෑස්සුම් ගුණාත්මක භාවය පවත්වා ගැනීම සඳහා ස්ථාවර උෂ්ණත්වයක් සහ ආර්ද්රතා පරිසරයක් සහතික කරන්න.
පාලිත නිෂ්පාදන පරිසරයක් දූෂණය වීමේ අවදානම අඩු කිරීමට උපකාරී වන අතර කෙටි පරිපථ වළක්වා ගත හැකි උසස් තත්ත්වයේ පෑස්සුම් සහතික කරයි.
5. කෙටි පරිපථ හඳුනාගැනීම සහ දෝශ නිරාකරණය

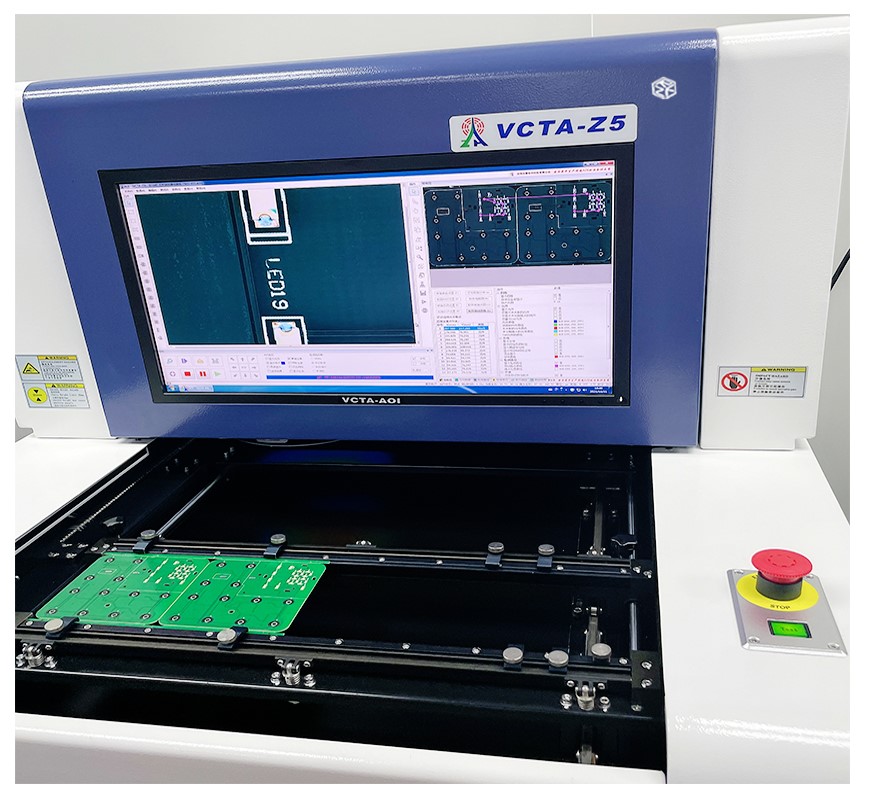

වැළැක්වීමේ පියවර ගත්තද, SMT PCB එකලස් කිරීමේදී කෙටි පරිපථ තවමත් සිදුවිය හැකිය. කෙටි පරිපථ ඉක්මනින් හඳුනාගෙන ඒවාට විසඳුම් සෙවීම සඳහා ඵලදායී හඳුනාගැනීමේ සහ දෝශ නිරාකරණ ක්රම ක්රියාත්මක කිරීම අත්යවශ්ය වේ.
අතින් පරීක්ෂාව: එකලස් කිරීමෙන් පසු, අඛණ්ඩතාව සඳහා තීරණාත්මක පරිපථ පරීක්ෂා කිරීමට සහ විභව කෙටි පරිපථ හඳුනා ගැනීමට බහුමාපකයක් භාවිතා කරන්න.
කොටස් කිරීමේ දෝශ නිරාකරණය: පුවරු කිහිපයක කෙටි පරිපථ හමු වුවහොත්, ගැටලුවේ මූලාශ්රය හඳුනා ගැනීමට පුවරුවේ කොටස් හුදකලා කරන්න.
කෙටි පරිපථ ස්ථානගත කිරීමේ මෙවලම්: පරිපථය හරහා ධාරාව සහ වෝල්ටීයතාවය මැනීමෙන් කෙටි පරිපථයේ නිශ්චිත ස්ථානය හඳුනා ගැනීමට කෙටි පරිපථ හඳුනාගැනීමේ මෙවලම් භාවිතා කරන්න.
නිතිපතා පරීක්ෂා කිරීම සහ දෝශ නිරාකරණය කිරීම නිෂ්පාදන ක්රියාවලියේ මුල් අවධියේදී කෙටි පරිපථ හඳුනා ගැනීමට උපකාරී වන අතර, තවදුරටත් දෝෂ සහ ප්රමාදයන් වළක්වයි.
6. විශේෂ සංරචක හැසිරවීම
BGA (Ball Grid Array) චිප් වැනි විශේෂ සංරචක සඳහා, චිප් ශරීරයෙන් ආවරණය වී ඇති අතර ඒවායේ බහු-ස්ථර PCB සැලසුම නිසා පරීක්ෂා කිරීමට අපහසු නම්, කෙටි පරිපථ වැළැක්වීම සඳහා අමතර පූර්වාරක්ෂාවන් අවශ්ය වේ.
සැලසුම් අවධියේදී, එක් එක් චිපය සඳහා වෙනම බල සහ භූමි තල, කෙටි පරිපථයක් සිදුවුවහොත් පහසුවෙන් හඳුනා ගැනීම සඳහා චුම්බක පබළු හෝ ශුන්ය-ඕම් ප්රතිරෝධක භාවිතා කරන්න.
සංරචකය යටතේ සැඟවුණු පෑස්සුම් ගැටළු පරීක්ෂා කිරීමට ස්වයංක්රීය එක්ස් කිරණ පරීක්ෂාව භාවිතා කරන්න.
මෙම සංකීර්ණ සංරචක විශේෂ ලෙස හැසිරවීම මඟින් අභියෝගාත්මක සැලසුම් වලදී පවා කෙටි පරිපථ වළක්වා ගත හැකි අතර එමඟින් PCB හි සමස්ත විශ්වසනීයත්වය වැඩි දියුණු වේ.
SMT PCB එකලස් කිරීමේදී කෙටි පරිපථ වැළැක්වීම සම්බන්ධ නිතර අසන ප්රශ්න:
1. SMT PCB එකලස් කිරීමේදී කෙටි පරිපථ සඳහා පොදු හේතු මොනවාද?
පොදු හේතු අතරට නුසුදුසු පෑස්සුම් (අධික හෝ ප්රමාණවත් නොවන පෑස්සුම්), සංරචක අස්ථානගත වීම, දුර්වල ගුණාත්මක සංරචක, නිෂ්පාදන පරිසරයේ දූෂණය සහ වැරදි පෑස්සුම් පේස්ට් යෙදීම ඇතුළත් වේ. ප්රශස්ත පෑස්සුම් ශිල්පීය ක්රම, සංරචක පරීක්ෂණ සහ නිරවද්ය එකලස් කිරීමේ පාලනය සමඟ මෙම ගැටළු විසඳීමෙන් කෙටි පරිපථ අවදානම සැලකිය යුතු ලෙස අඩු කළ හැකිය.
2. PCB එකලස් කිරීමේදී කෙටි පරිපථ වැළැක්වීමට ආර්ද්රතාවය බලපාන්නේ කෙසේද?
අධික ආර්ද්රතාවය නිසා සංරචක මගින් තෙතමනය අවශෝෂණය විය හැකි අතර, පෑස්සුම් පාලම් හෝ හිස්තැන් වැනි පෑස්සුම් ගැටළු ඇති විය හැකි අතර, එමඟින් කෙටි පරිපථ ඇති විය හැක. මෙය වළක්වා ගැනීම සඳහා, නිෂ්පාදකයින් නිෂ්පාදන පරිසරයේ ආර්ද්රතා මට්ටම් පාලනය කළ යුතු අතර ඒවා 40% සිට 60% දක්වා පරිපූර්ණ පරාසයක පවතින බව සහතික කළ යුතුය.
3. කෙටි පරිපථ වැළැක්වීමේදී BGA (බෝල ජාලක අරාව) සංරචක හැසිරවීම ඉතා වැදගත් වන්නේ ඇයි?
BGA සංරචක පරීක්ෂා කිරීම බොහෝ විට අපහසු වන්නේ ඒවායේ පෑස්සුම් සන්ධි සංරචක ශරීරය යට සැඟවී ඇති බැවිනි. බල සහ බිම් තල වෙන් කිරීම සහ පහසුවෙන් දෝෂ හඳුනා ගැනීම සඳහා චුම්බක පබළු හෝ ශුන්ය-ඕම් ප්රතිරෝධක භාවිතා කිරීම වැනි විශේෂ හැසිරවීම අත්යවශ්ය වේ. නිසි පෑස්සුම් සහතික කිරීම සහ කෙටි පරිපථ වළක්වා ගැනීම සඳහා ස්වයංක්රීය එක්ස් කිරණ පරීක්ෂාව ද නිර්දේශ කෙරේ.
4. කෙටි පරිපථ වැළැක්වීම සඳහා පෑස්සුම් ශිල්පීය ක්රම ප්රශස්ත කිරීම සඳහා හොඳම පිළිවෙත් මොනවාද?
හොඳම භාවිතයන් අතර සංරචක පිරිවිතර මත පදනම්ව ස්ථාවර පෑස්සුම් උෂ්ණත්වයන් සහ වේලාවන් පවත්වා ගැනීම, උසස් තත්ත්වයේ පෑස්සුම් ද්රව්ය භාවිතා කිරීම සහ පෑස්සුම් උපකරණ නිතිපතා ක්රමාංකනය කිරීම ඇතුළත් වේ. මෙම පරාමිතීන් ප්රශස්ත කිරීම මඟින් අධික ප්රවාහයකින් හෝ කෙටි පරිපථවලට තුඩු දිය හැකි දුර්වල බන්ධනයකින් තොරව ශක්තිමත්, විශ්වාසදායක පෑස්සුම් සන්ධි සහතික කෙරේ.
5. SMT PCB එකලස් කිරීමේ ක්රියාවලියේ මුල් අවධියේදී කෙටි පරිපථ හඳුනා ගන්නේ කෙසේද?
කෙටි පරිපථ හඳුනා ගැනීමට ක්රම කිහිපයක් භාවිතා කළ හැකිය: බහුමාපකයක් භාවිතයෙන් අතින් පරීක්ෂා කිරීම, දෝශ නිරාකරණය සඳහා පුවරුව කොටස් කිරීම සහ කෙටි පරිපථ ස්ථානගත කිරීමේ මෙවලම් භාවිතා කිරීම. සංකීර්ණ එකලස් කිරීම් සඳහා, ස්වයංක්රීය එක්ස් කිරණ පරීක්ෂාව හෝ විශේෂිත පරීක්ෂණ උපකරණ මඟින් සැඟවුණු දෝෂ හඳුනාගත හැකි අතර, ඉක්මන් මැදිහත්වීමකට ඉඩ සලසන අතර දෝෂ සහිත නිෂ්පාදන ඇතිවීමේ අවස්ථා අඩු කරයි.
SMT PCB එකලස් කිරීමේදී කෙටි පරිපථ වැළැක්වීම සඳහා ප්රවේශමෙන් සංරචක තෝරා ගැනීම, ප්රශස්ත පෑස්සුම් ශිල්පීය ක්රම, නිරවද්ය එකලස් කිරීමේ පාලනය, පාරිසරික කළමනාකරණය සහ ශක්තිමත් හඳුනාගැනීමේ ක්රම ඇතුළත් පුළුල් ප්රවේශයක් අවශ්ය වේ. මෙම උපාය මාර්ග ක්රියාත්මක කිරීමෙන් නිෂ්පාදකයින්ට කෙටි පරිපථ සිදුවීම් සැලකිය යුතු ලෙස අඩු කිරීමට, නිෂ්පාදන ගුණාත්මකභාවය වැඩි දියුණු කිරීමට සහ නිෂ්පාදන කාර්යක්ෂමතාව වැඩි දියුණු කිරීමට හැකිය.
එකලස් කිරීමේ ක්රියාවලියේදී ක්රියාශීලී පියවර ගැනීමෙන්, නිෂ්පාදකයින්ට ඔවුන්ගේ PCB වල ඉහළ මට්ටමේ විශ්වසනීයත්වයක් සහතික කළ හැකි අතර ඔවුන්ගේ පාරිභෝගිකයින්ට වඩා හොඳ නිෂ්පාදන ලබා දිය හැකිය.
