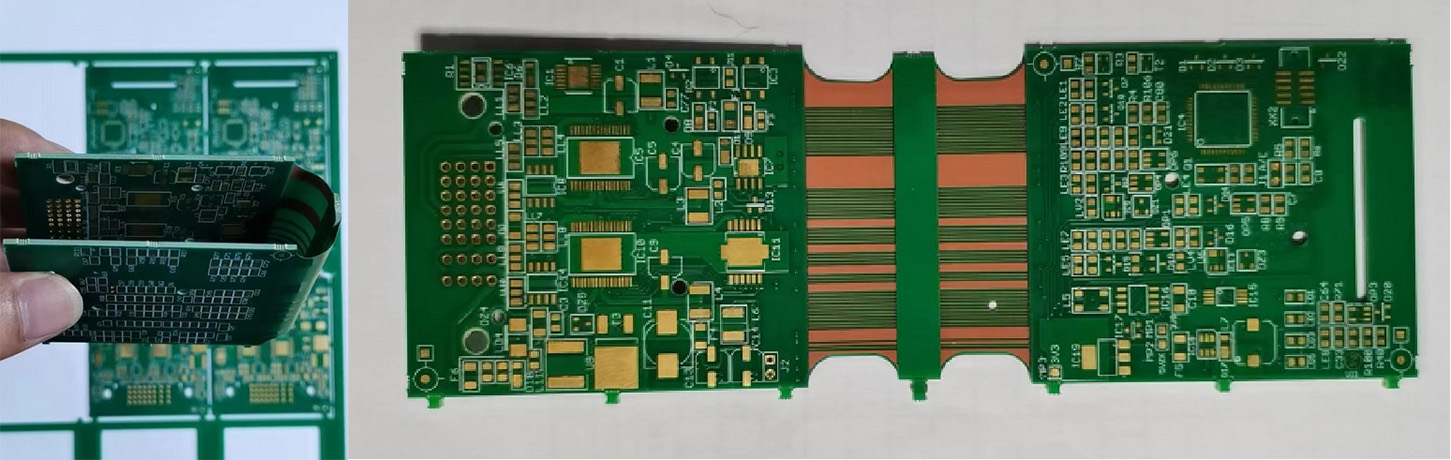

දෘඩ-නම්ය පුවරුව
වඩාත් කාර්යක්ෂම උසස් තාක්ෂණය සහ පරිපූර්ණ විසඳුම.
දෘඪ-ෆ්ලෙක්ස් පුවරුවේ වාසි
වර්තමානයේ, නිර්මාණය කුඩාකරණය, අඩු පිරිවැය සහ නිෂ්පාදනවල අධික වේගය වැඩි වැඩියෙන් අනුගමනය කරයි, විශේෂයෙන් ජංගම උපාංග වෙළඳපොලේ, සාමාන්යයෙන් ඉහළ ඝනත්ව ඉලෙක්ට්රොනික පරිපථ ඇතුළත් වේ. IO හරහා සම්බන්ධ කර ඇති පර්යන්ත උපාංග සඳහා දෘඩ-ෆ්ලෙක්ස් පුවරු භාවිතා කිරීම විශිෂ්ට තේරීමක් වනු ඇත. නිෂ්පාදන ක්රියාවලියේදී නම්යශීලී පුවරු ද්රව්ය සහ දෘඩ පුවරු ද්රව්ය ඒකාබද්ධ කිරීම, උපස්ථර ද්රව්ය 2 ප්රෙප්රෙග් සමඟ ඒකාබද්ධ කිරීම සහ පසුව සිදුරු හරහා හෝ අන්ධ/භූමදාන කරන ලද වියා හරහා සන්නායකවල අන්තර් ස්ථර විද්යුත් සම්බන්ධතාවයක් ලබා ගැනීමේ සැලසුම් අවශ්යතා මගින් ගෙන එන ප්රධාන වාසි හතක් පහත පරිදි වේ:
පරිපථ අඩු කිරීම සඳහා ත්රිමාණ එකලස් කිරීම
වඩා හොඳ සම්බන්ධතා විශ්වසනීයත්වය
සංරචක සහ කොටස් ගණන අඩු කරන්න
වඩා හොඳ සම්බාධන අනුකූලතාව
ඉතා සංකීර්ණ ගොඩගැසීමේ ව්යුහයක් නිර්මාණය කළ හැකිය
වඩාත් සරල පෙනුම් නිර්මාණයක් ක්රියාත්මක කරන්න
ප්රමාණය අඩු කරන්න

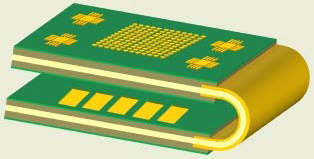

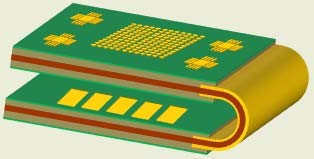

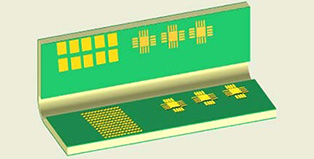

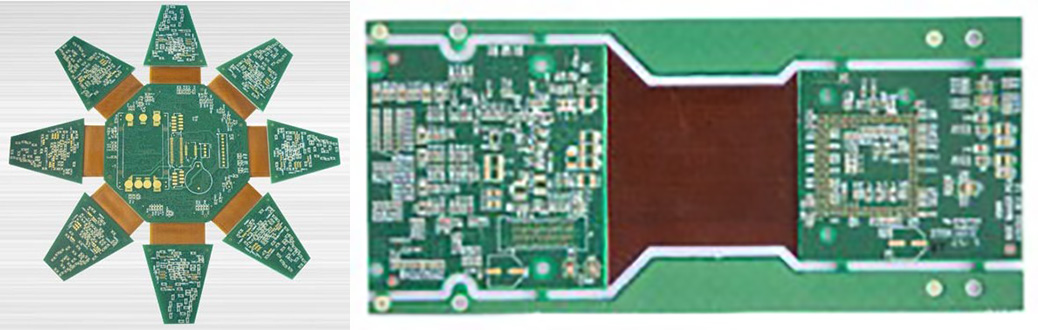

දෘඩ-නම්යතාවයක් යනු දෘඩතාව සහ නම්යශීලී බව ඒකාබද්ධ කරන පුවරුවකි, එමඟින් දෘඩ පුවරුවේ දෘඩතාව සහ නම්යශීලී පුවරුවේ නම්යශීලී බව යන දෙකම සකසයි.
අර්ධ FPC
ධාරිතා මාර්ග සිතියම
| අයිතමය | නම්යශීලී - දෘඩ | රීගල් | අර්ධ-නම්යශීලී |
| රූපය |  |  |  |
| නම්යශීලී ද්රව්ය | පොලිමයිඩ් | FR4 + ආවරණ ස්ථරය (පොලිමයිඩ්) | FR4 කර්තෘ: |
| නම්යශීලී ඝණකම | 0.025~0.1mm (තඹ හැර) | 0.05~0.1mm (තඹ හැර) | ඉතිරි ඝණකම: 0.25+/‐0.05mm(කැපවූ ද්රව්ය: EM825(I)) |
| නැමීමේ කෝණය | උපරිම 180° | උපරිම 180° | උපරිම 180°(Flex ස්ථරය≤2) උපරිම 90°(Flex ස්ථරය>2) |
| නම්යශීලී විඳදරාගැනීම;IPC‐TM‐650, ක්රමය 2.4.3. | ඒ | ||
| නැමීමේ පරීක්ෂණය; 1) මැන්ඩල් විෂ්කම්භය: 6.25mm | |||
| අයදුම්පත | ස්ථාපනය කිරීමට නම්යශීලී සහ ගතික (තනි පැත්ත) | ස්ථාපනය කිරීමට නම්යශීලී වන්න | ස්ථාපනය කිරීමට නම්යශීලී වන්න |
| මතුපිට නිමාව | සාමාන්ය අගය | සැපයුම්කරු | |
| ස්වේච්ඡා ගිනි නිවන දෙපාර්තමේන්තුව |  | 0.2~0.6um;0.2~0.35um | එන්තෝන් ෂිකෝකු රසායනිකය |
| එකඟයි |  | හෝ:0.03~0.12um, යනු:2.5~5um | ATO තාක්ෂණය/චුවාං ෂි |
| තෝරාගත් ENIG |  | හෝ:0.03~0.12um, යනු:2.5~5um | ATO තාක්ෂණය/චුවාං ෂි |
| එපික් |  | Au : 0.05~0.125um, Pd : 0.05~0.125um, Ni :5~10um | චුවාං ෂි |
| තද රත්තරන් |  | අඟල්:0.2~1.5um, නි: අවම 2.5um | ගෙවන්නා |
| මෘදු රත්තරන් |  | අඟල්:0.15~0.5um, නි: අවම 2.5um | මාළු |
| ගිල්වීමේ ටින් |  | අවම: අඟල් 1 | එන්තෝන් / ATO තාක්ෂණය |
| ගිල්වීමේ රිදී |  | 0.15~0.45මි | මැක්ඩර්මිඩ් |
| HASL සහ ඊයම් රහිත HASL(OS) |  | 1~25um | නිහොන් සුපීරියර් |
Au/Ni වර්ගය
● ඝනකම අනුව රන් ආලේපනය තුනී රන් සහ ඝන රන් ලෙස බෙදිය හැකිය. සාමාන්යයෙන්, 4u” (0.41um) ට අඩු රන් තුනී රන් ලෙස හඳුන්වන අතර, 4u” ට වැඩි රන් ඝන රන් ලෙස හැඳින්වේ. ENIG හට ඝන රන් නොව තුනී රන් පමණක් සෑදිය හැකිය. රන් ආලේපනය කිරීමෙන් පමණක් තුනී සහ ඝන රන් දෙකම සෑදිය හැකිය. නම්යශීලී පුවරුවක ඝන රන්වල උපරිම ඝනකම 40u” ට වඩා වැඩි විය හැකිය. ඝන රන් ප්රධාන වශයෙන් බන්ධන හෝ ඇඳුම් ප්රතිරෝධ අවශ්යතා සහිත වැඩ කරන පරිසරවල භාවිතා වේ.
● රන් ආලේපනය වර්ගය අනුව මෘදු රන් සහ තද රන් ලෙස බෙදිය හැකිය. මෘදු රන් සාමාන්ය පිරිසිදු රන් වන අතර තද රන් යනු රත්තරන් අඩංගු කොබෝල්ට් ය. හරියටම කොබෝල්ට් එකතු කරන නිසා ඇඳුම් ප්රතිරෝධක අවශ්යතා සපුරාලීම සඳහා රන් ස්ථරයේ දෘඪතාව 150HV ඉක්මවා බෙහෙවින් වැඩි වේ.
| ද්රව්ය වර්ගය | දේපළ | සැපයුම්කරු | |

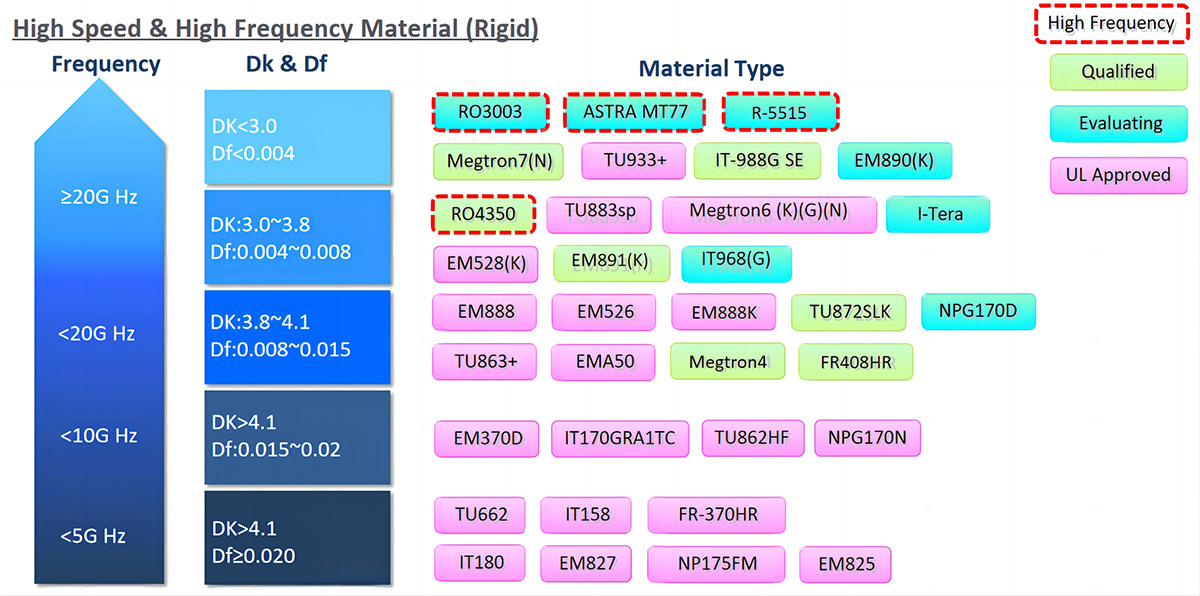

| දෘඩ ද්රව්ය | සාමාන්ය පාඩුව | ඩීකේ> 4.2, ඩීඑෆ්> 0.02 | නැන්යා / EMC / TUC / ITEQ / ShengYi / Isola / Doosan ආදිය. |
| මධ්යම පාඩුව | ඩීකේ>4.1, ඩීඑෆ්:0.015~0.02 | නැන්යා / EMC / TUC / ITEQ ආදිය. | |
| අඩු පාඩුව | ඩීකේ:3.8~4.1, ඩීඑෆ්:0.008~0.015 | EMC / NanYa / TUC / Isola / Panasonic ආදිය. | |
| ඉතා අඩු පාඩුවක් | DK:3.0~3.8, DF:0.004~0.008 | EMC / Panasonic / Rogers / TUC / Isola / ITEQ / NanYa ආදිය. | |
| අතිශය අඩු පාඩුව | ඩීකේ | රොජර්ස් / TUC / ITEQ / පැනසොනික් / ඉසෝලා ආදිය. | |
| බීටී | වර්ණය: සුදු / කළු | MGC / Hitachi / NanYa / ShengYi ආදිය. | |
| තඹ තීරු | සම්මත | රළුබව(RZ)=6.34um | නන්යා, කේබී, එල්සීවයි |
| RTF | රළුබව(RZ)=3.08um | නන්යා, කේබී, එල්සීවයි | |
| වීඑල්පී | රළුබව(RZ)=2.11um | MITSUI, පරිපථ තීරු | |
| එච්වීඑල්පී | රළුබව(RZ)=1.74um | MITSUI, පරිපථ තීරු | |
| ද්රව්ය වර්ගය | සාමාන්ය DK/DF | අඩු DK/DF | |||
| දේපළ | සැපයුම්කරු | දේපළ | සැපයුම්කරු | ||
| නම්යශීලී ද්රව්ය | FCCL (ED සහ RA සමඟ) | සාමාන්ය පොලිමයිඩ් DK:3.0~3.3 DF:0.006~0.009 | තින්ෆ්ලෙක්ස් / පැනසොනික් / ටයිෆ්ලෙක්ස් | වෙනස් කරන ලද පොලිමයිඩ් DK:2.8~3.0 DF:0.003~0.007 | තින්ෆ්ලෙක්ස් / ටයිෆ්ලෙක්ස් |
| ආවරණ ආවරණය (කළු/කහ) | සාමාන්ය ඇලවුම් DK:3.3~3.6 Df:0.01~0.018 | ටයිෆ්ලෙක්ස් / ඩුපොන්ට් | වෙනස් කරන ලද ඇලවුම් DK:2.8~3.0 DF:0.003~0.006 | ටයිෆ්ලෙක්ස් / අරිසාවා | |
| බැඳුම්කර පටලය (ඝනකම: 15/25/40 මි.මී.) | සාමාන්ය ඉෙපොක්සි DK:3.6~4.0 DF:0.06 | ටයිෆ්ලෙක්ස් / ඩුපොන්ට් | වෙනස් කරන ලද ඉෙපොක්සි DK:2.4~2.8 DF:0.003~0.005 | ටයිෆ්ලෙක්ස් / අරිසාවා | |
| S/M තීන්ත | පෑස්සුම් ආවරණ; වර්ණය: කොළ / නිල් / කළු / සුදු / කහ / රතු | සාමාන්ය ඉෙපොක්සි DK:4.1 DF:0.031 | ටයියෝ / ඕටීසී / ඒඑම්සී | වෙනස් කරන ලද ඉෙපොක්සි DK:3.2 DF:0.014 | ටයියෝ |
| ලෙජන්ඩ් තීන්ත | තිර වර්ණය: කළු / සුදු / කහ තීන්ත ජෙට් වර්ණය: සුදු | ඒඑම්සී | |||
| වෙනත් ද්රව්ය | අයිඑම්එස් | පරිවරණය කරන ලද ලෝහමය උපස්ථර (Al හෝ Cu සහිත) | EMC / වෙන්ටෙක් | ||
| ඉහළ තාප සන්නායකතාවය | 1.0 / 1.6 / 2.2 (ඩබ්ලිව්/එම්*කේ) | ෂෙන්ග්යි / වෙන්ටෙක් | |||
| ද | රිදී තීරු (SF‐PC6000‐U1 / SF‐PC8600‐C) | තත්සුටා | |||
අධිවේගී සහ අධි සංඛ්යාත ද්රව්ය (නම්යශීලී)
| ඩී.කේ. | ඩීඑෆ් | ද්රව්ය වර්ගය | |
| FCCL (පොලිමයිඩ්) | 3.0~3.3 | 0.006~0.009 | පැනසොනික් R‐775 ශ්රේණිය; තින්ෆ්ලෙක්ස් ඒ ශ්රේණිය; තින්ෆ්ලෙක්ස් W ශ්රේණිය; ටයිෆ්ලෙක්ස් 2අප් ශ්රේණිය |
| FCCL (පොලිමයිඩ්) | 2.8~3.0 | 0.003~0.007 | Thinflex LK ශ්රේණි; Taiflex 2FPK ශ්රේණි |
| FCCL (LCP) | 2.8~3.0 | 0.002 (0.002) යනු කුමක්ද? | Thinflex LC ශ්රේණි; පැනසොනික් R‐705T se; Taiflex 2CPK ශ්රේණි |
| කවරය | 3.3~3.6 | 0.01~0.018 | ඩුපොන්ට් එෆ්ආර් මාලාව; ටයිෆ්ලෙක්ස් එෆ්ජීඒ මාලාව; ටයිෆ්ලෙක්ස් එෆ්එච්බී මාලාව; ටයිෆ්ලෙක්ස් එෆ්එච්කේ මාලාව |
| කවරය | 2.8~3.0 | 0.003~0.006 | අරිසාවා C23 ශ්රේණිය; තායිෆ්ලෙක්ස් FXU ශ්රේණිය |
| බන්ධන පත්රය | 3.6~4.0 | 0.06 ශ්රේණිය | ටයිෆ්ලෙක්ස් බීටී ශ්රේණි; ඩුපොන්ට් එෆ්ආර් ශ්රේණි |
| බන්ධන පත්රය | 2.4~2.8 | 0.003~0.005 | අරිසාවා A23F ශ්රේණිය; ටයිෆ්ලෙක්ස් BHF ශ්රේණිය |

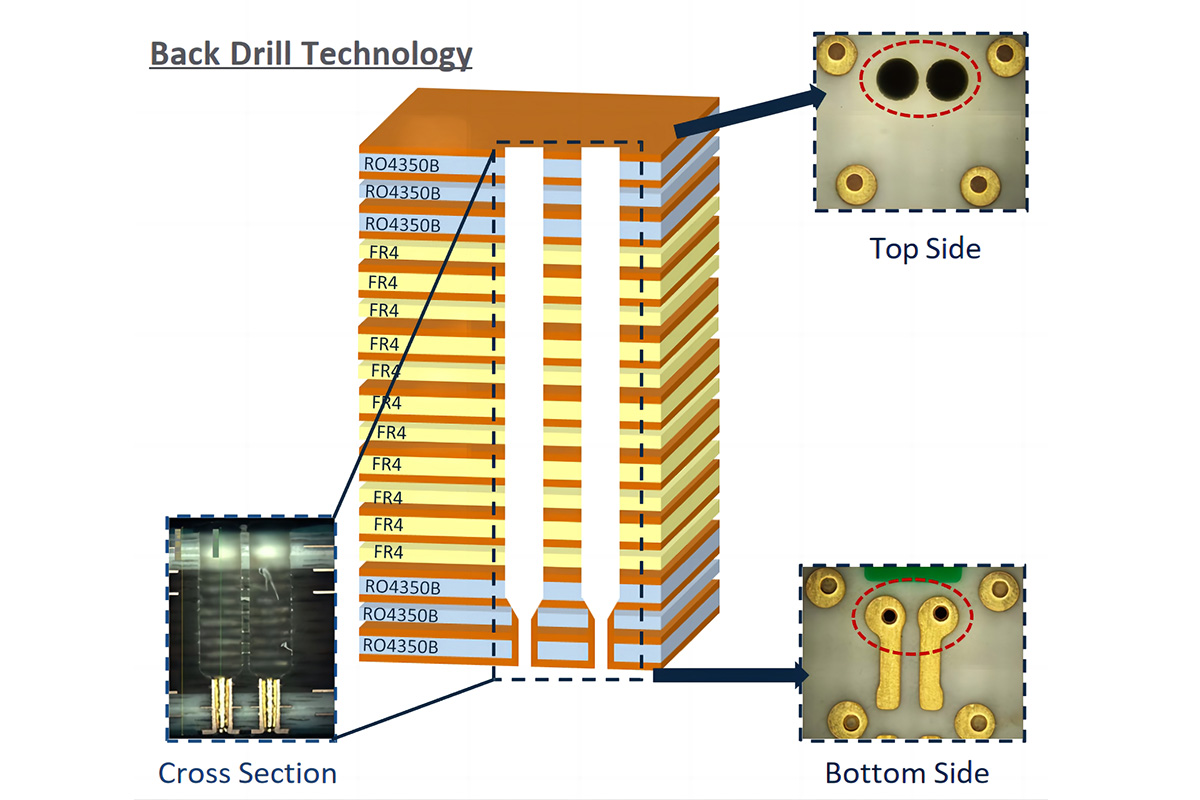

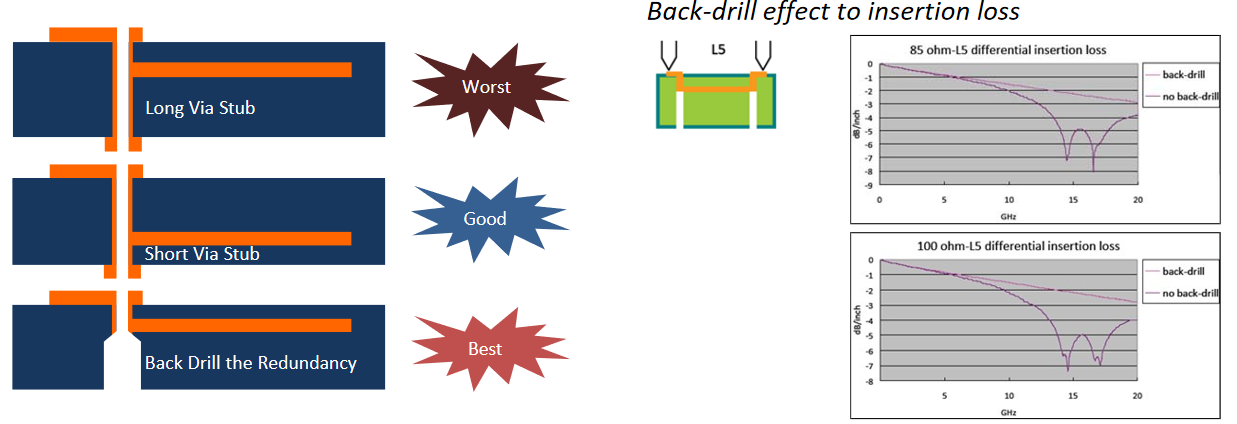

පසුපස සරඹ තාක්ෂණය
● ක්ෂුද්ර තීරු හෝඩුවාවන් වල වියාස් නොතිබිය යුතුය, ඒවා හෝඩුවාවන්ගේ පැත්තෙන් පරීක්ෂා කළ යුතුය.
● ද්විතියික පැත්තේ ඇති හෝඩුවාව ද්විතියික පැත්තෙන් පරීක්ෂා කළ යුතුය (දියත් කිරීමේ පැත්ත එම පැත්තේ විය යුතුය).
● හොඳ සැලසුම නම්, තීරු රේඛා සලකුණු, වියා ස්ටබ් එක අඩු කරන ඕනෑම පැත්තකින් පරීක්ෂා කළ යුතු වීමයි.
● පසුපසට විදින ලද කෙටි වියා භාවිතා කිරීමෙන් තීරු රේඛාව සඳහා හොඳම ප්රතිඵල ලබා ගත හැකිය.
නිෂ්පාදන යෙදුම: වාහන රේඩාර් සංවේදකය
නිෂ්පාදන විස්තර:

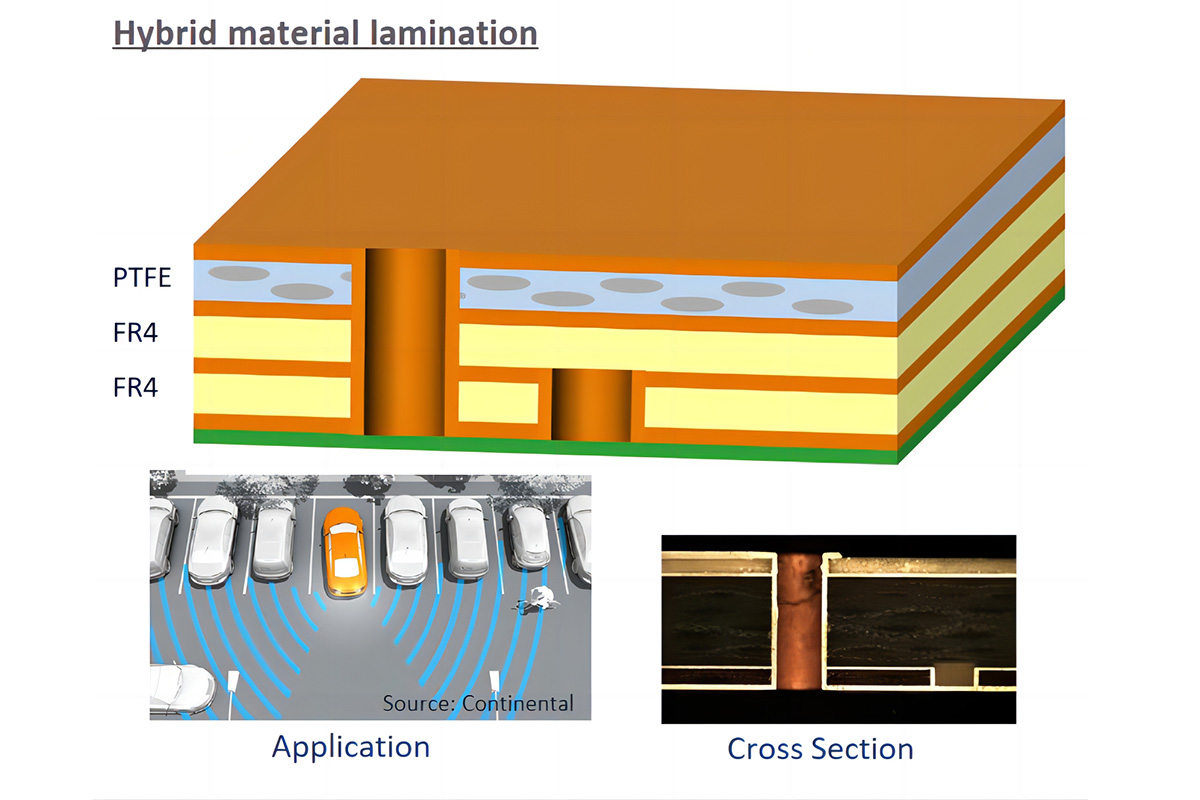

දෙමුහුන් ද්රව්ය සහිත 4 ස්ථර PCB (හයිඩ්රොකාබන් + සම්මත FR4)
තොගය: 4L HDI / අසමමිතික
අභියෝගය:
සම්මත FR4 ලැමිනේෂන් සහිත ඉහළ සංඛ්යාත ද්රව්ය
පාලිත ගැඹුර සරඹය
නිෂ්පාදන යෙදුම: වාහන රේඩාර් සංවේදකය
නිෂ්පාදන විස්තර:
දෙමුහුන් ද්රව්ය සහිත 4 ස්ථර PCB (හයිඩ්රොකාබන් + සම්මත FR4)
තොගය: 4L HDI / අසමමිතික
අභියෝගය:
සම්මත FR4 ලැමිනේෂන් සහිත ඉහළ සංඛ්යාත ද්රව්ය
පාලිත ගැඹුර සරඹය
නිෂ්පාදන යෙදුම:
මූලික ස්ථානය
නිෂ්පාදන විස්තර:

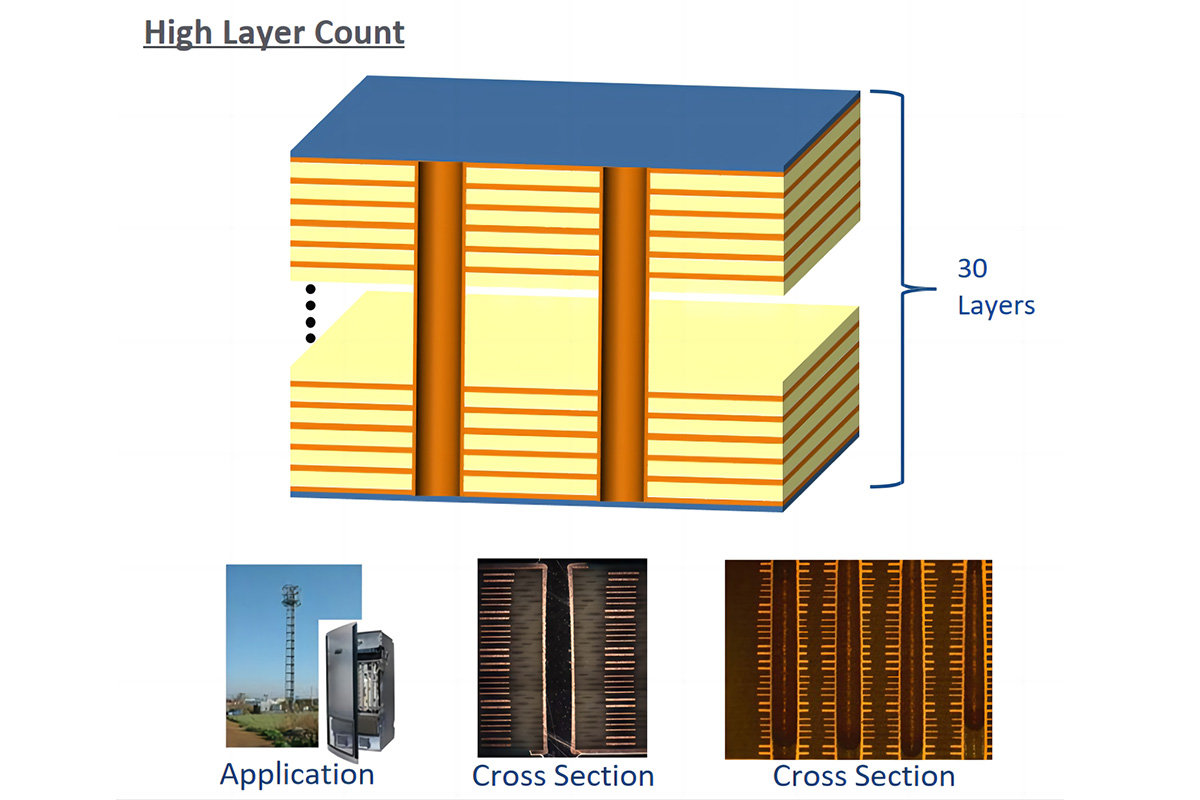

ස්ථර 30 (සමජාතීය ද්රව්ය)
ගොඩගැසීම: ඉහළ ස්ථර ගණන / සමමිතික
අභියෝගය:
එක් එක් ස්ථර සඳහා ලියාපදිංචිය
PTH හි ඉහළ දර්ශන අනුපාතය
තීරණාත්මක ලැමිෙන්ටේෂන් පරාමිතිය
නිෂ්පාදන යෙදුම:
මතකය
නිෂ්පාදන විස්තර:

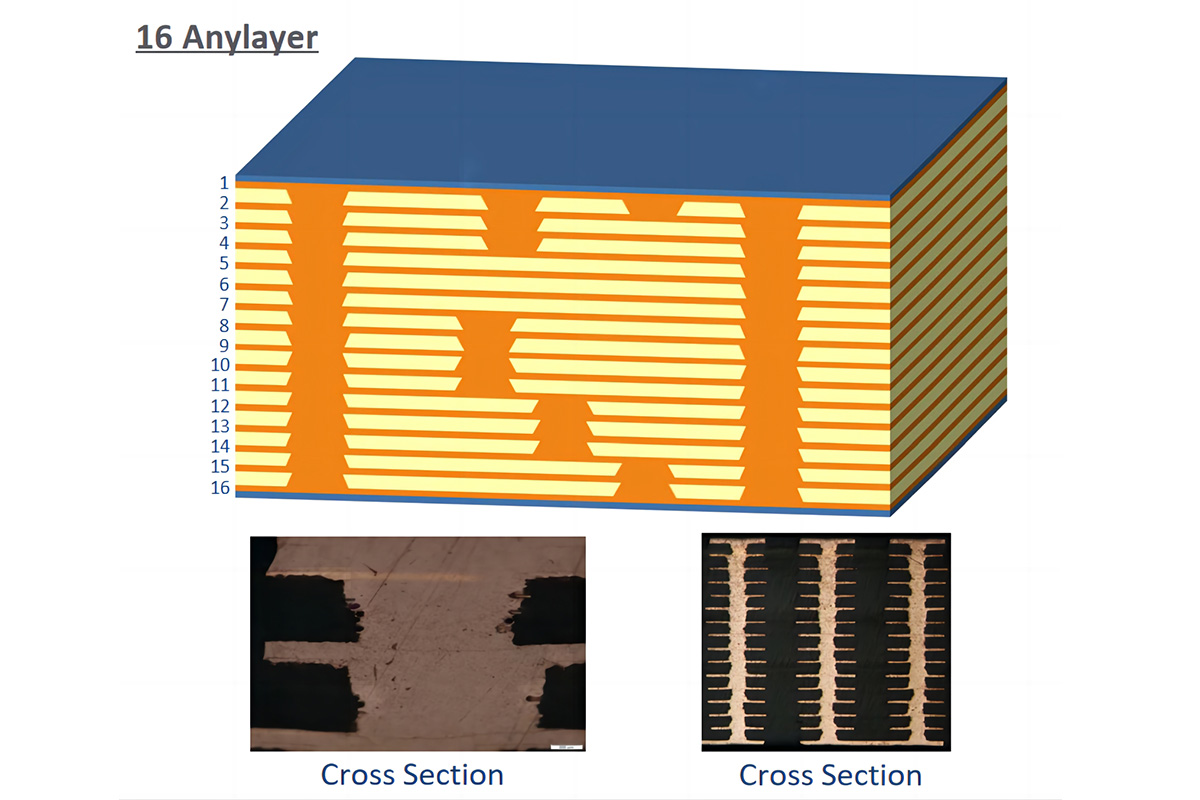

ගොඩගැසීම: ඕනෑම ස්ථරයක ස්ථර 16ක්
IST පරීක්ෂණය: තත්ත්වය:25‐190℃ කාලය:මිනිත්තු 3, 190‐25℃ කාලය:මිනිත්තු 2, චක්ර 1500. ප්රතිරෝධ වෙනස් වීමේ අනුපාතය≤10%, පරීක්ෂණ ක්රමය:IPC‐TM650‐2.6.26. ප්රතිඵලය: සමත්.
අභියෝගය:
ලැමිෙන්ට් කිරීම 6 වතාවකට වඩා සිදු කිරීම
ලේසර් මාර්ග නිරවද්යතාවය
නිෂ්පාදන යෙදුම:
මතකය
නිෂ්පාදන විස්තර:

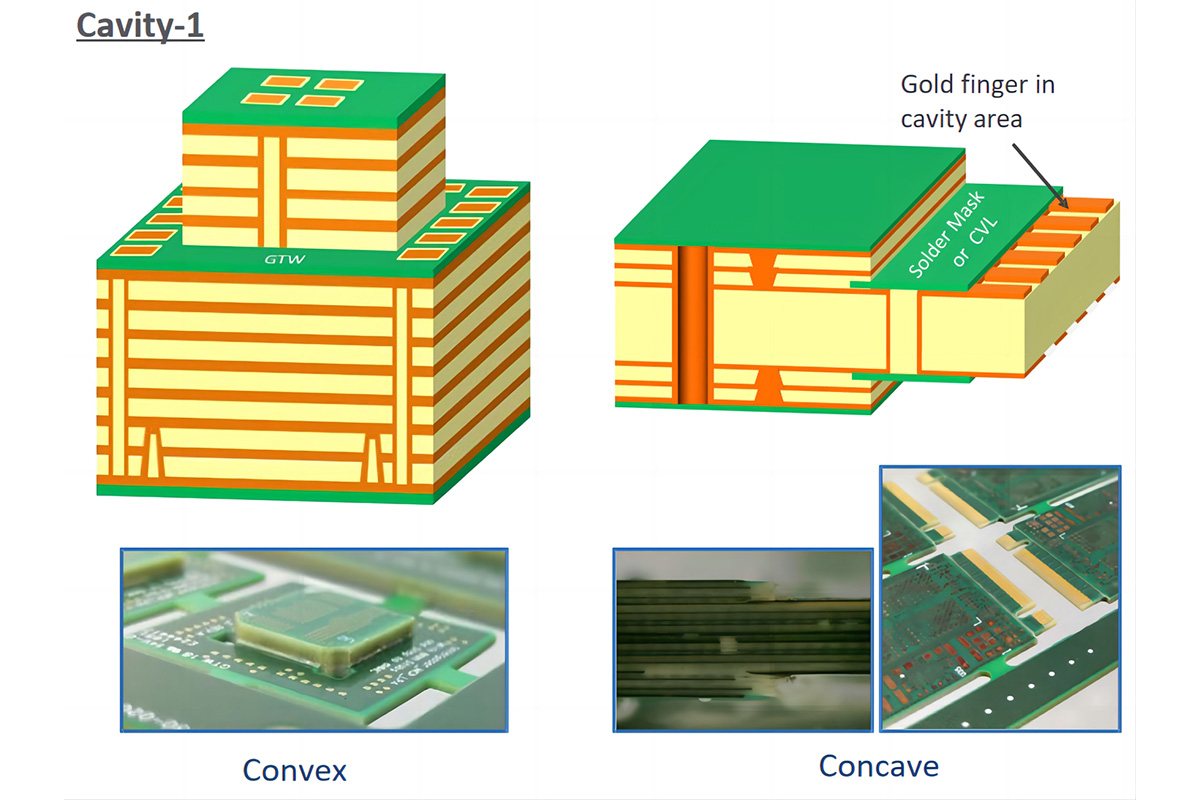

ගොඩගැසීම: කුහරය
ද්රව්ය: සම්මත FR4
අභියෝගය:
දෘඪ PCB මත De-cap තාක්ෂණය භාවිතා කිරීම
ස්ථර අතර ලියාපදිංචිය
පඩිපෙළ ප්රදේශයේදී මිරිකීම අඩු කරන්න
G/F සඳහා තීරණාත්මක බෙවල් කිරීමේ ක්රියාවලිය
නිෂ්පාදන යෙදුම:
කැමරා මොඩියුලය / සටහන් පොත
නිෂ්පාදන විස්තර:

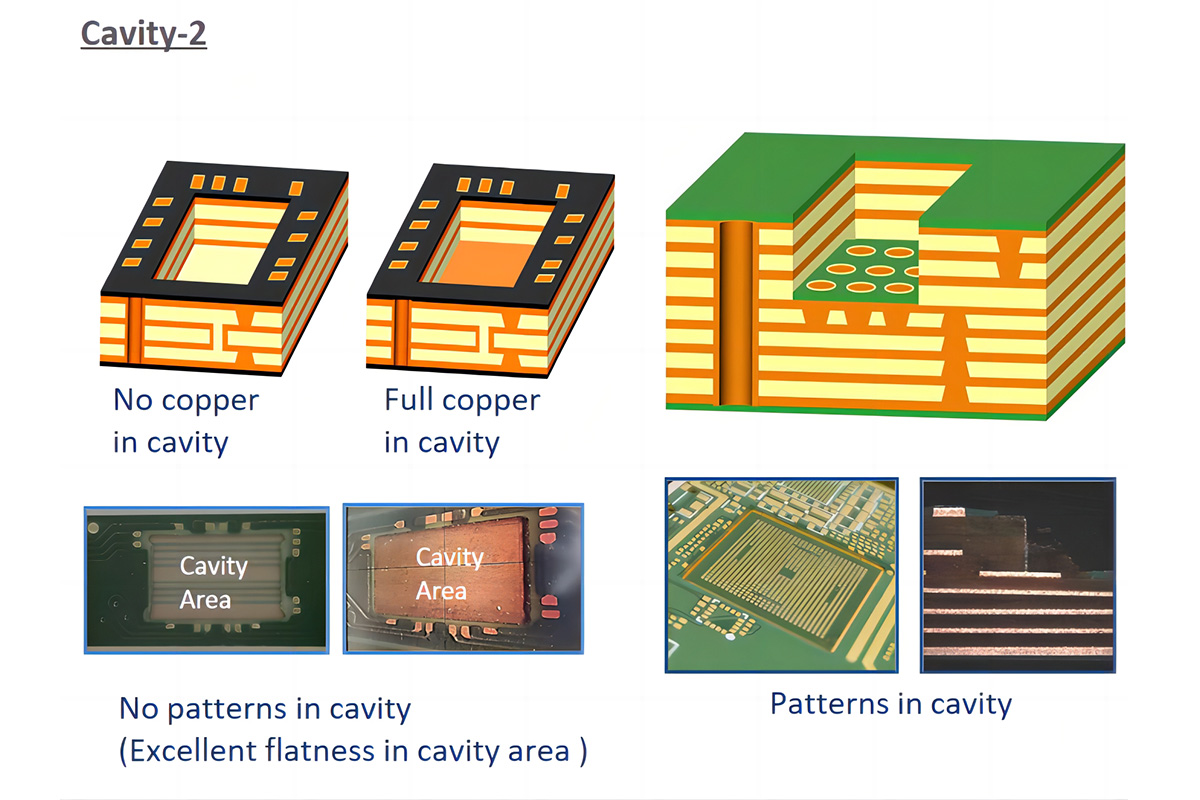

ගොඩගැසීම: කුහරය
ද්රව්ය: සම්මත FR4
අභියෝගය:
දෘඪ PCB මත De-cap තාක්ෂණය භාවිතා කිරීම
De-Cap ක්රියාවලියේ තීරණාත්මක ලේසර් වැඩසටහන සහ පරාමිතීන්
නිෂ්පාදන යෙදුම:
වාහන ලාම්පු
නිෂ්පාදන විස්තර:

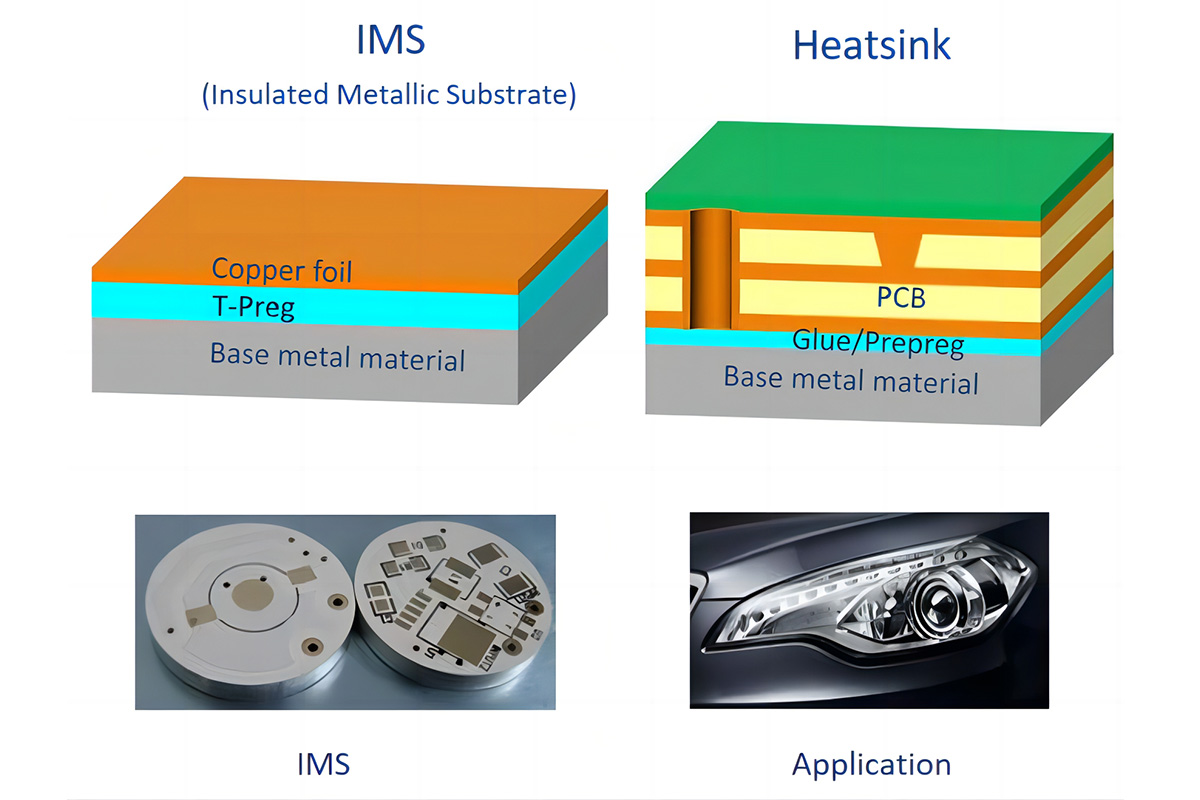

තොග: IMS / හීට්සින්ක්
ද්රව්ය: ලෝහ + මැලියම්/ප්රෙප්රෙග් + PCB
අභියෝගය:
ඇලුමිනියම් පාදය සහ තඹ පාදය (තනි ස්ථරය)
තාප සන්නායකතාවය
FR4+ මැලියම්/ප්රෙප්රෙග් + ඇල් ලැමිනේෂන්
වාසි:
මහා තාප විසර්ජනය
නිෂ්පාදන විස්තර:
අධිවේගී ද්රව්ය (සමජාතීය)

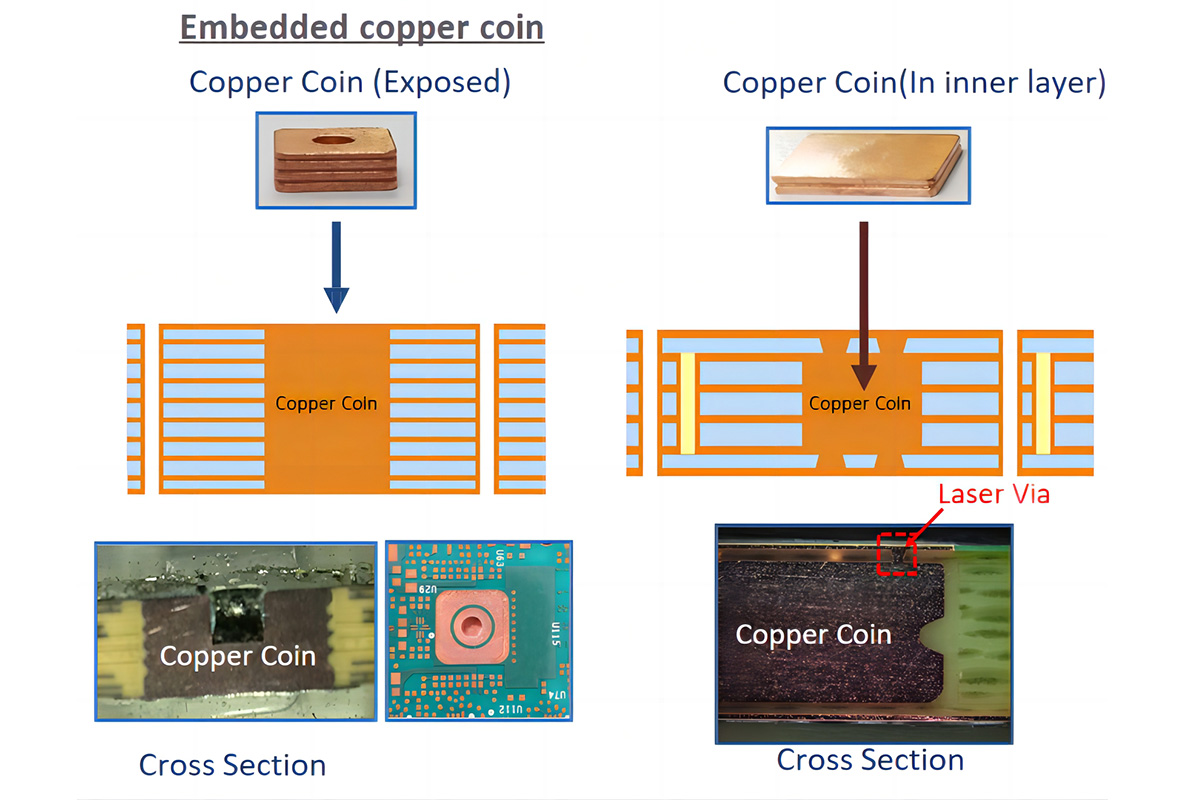

ගොඩගැසීම: එබ්බවූ තඹ කාසිය / සමමිතික
අභියෝගය:
කාසියේ මානයන්හි නිරවද්යතාවය
ලැමිෙන්ටේෂන් විවෘත කිරීමේ නිරවද්යතාවය
තීරණාත්මක දුම්මල ප්රවාහය
නිෂ්පාදන යෙදුම:
මෝටර් රථ / කාර්මික / මූලික ස්ථානය
නිෂ්පාදන විස්තර:

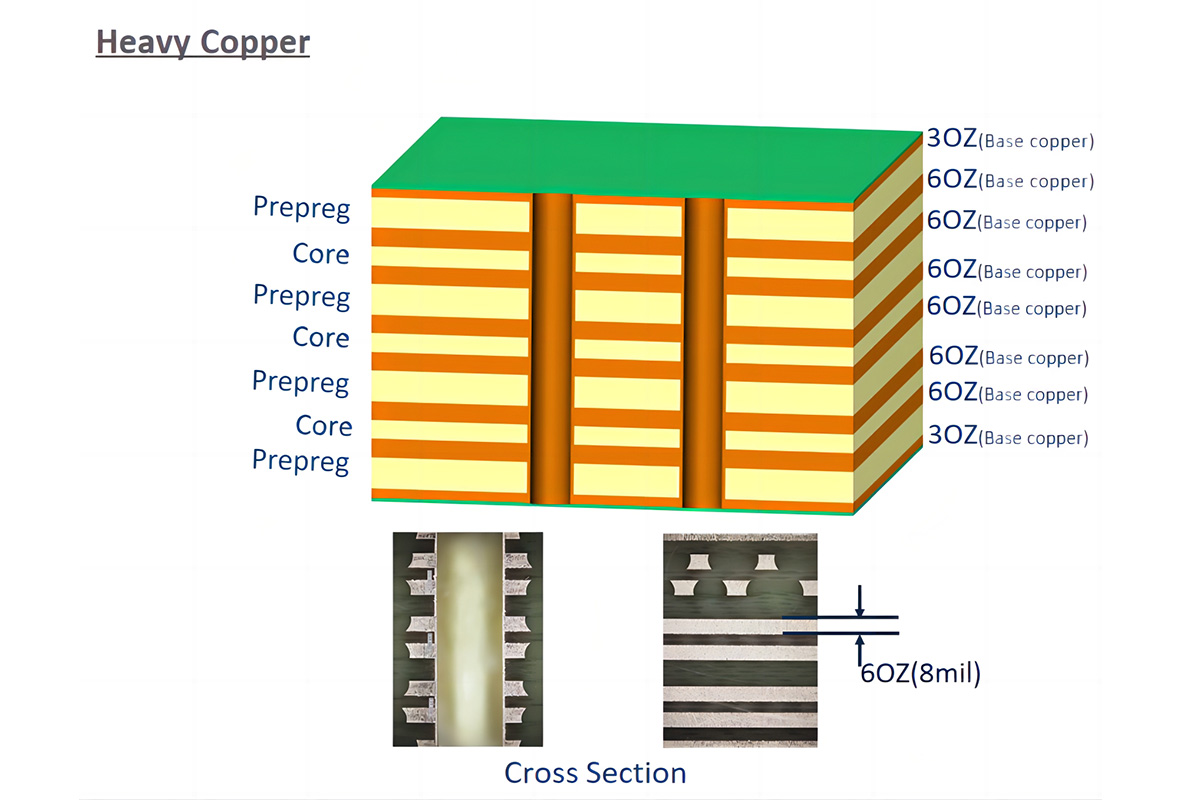

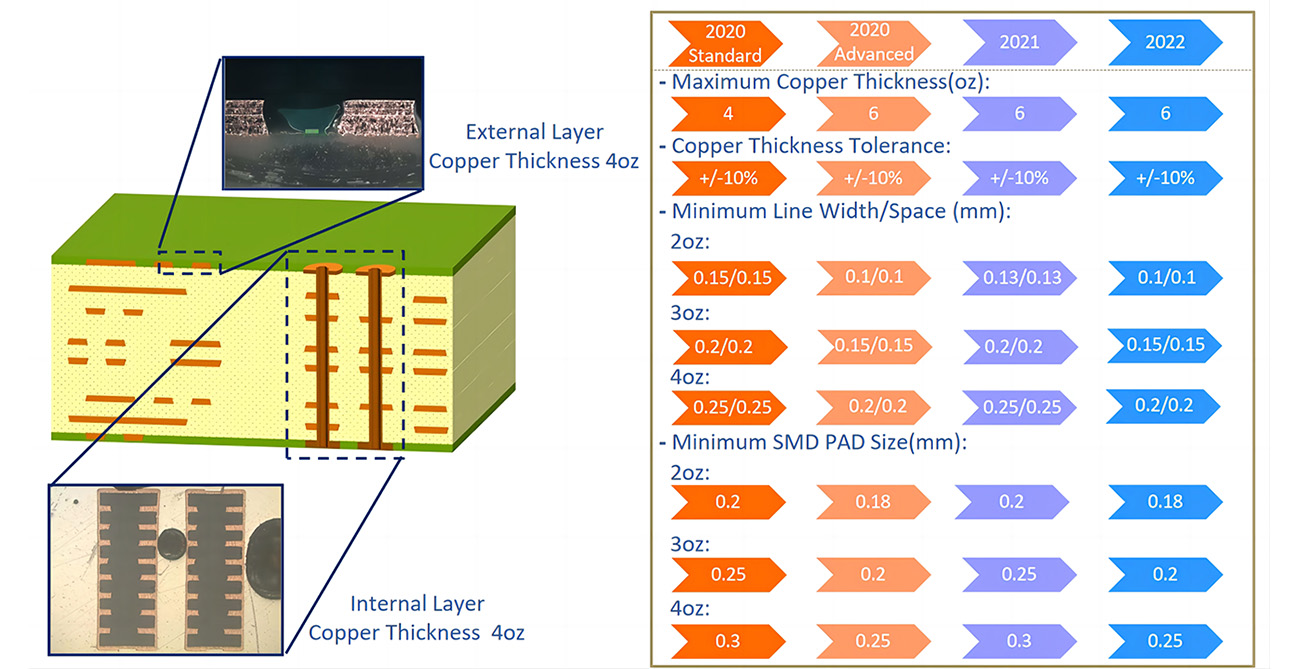

අභ්යන්තර ස්ථර පාදක තඹ 6OZ
බාහිර ස්ථරය පාදක තඹ 3OZ/6OZ ගොඩගැසීම:
අභ්යන්තර ස්ථරයේ තඹ බර 6OZ
අභියෝගය:
6OZ තඹ පරතරය සම්පූර්ණයෙන්ම ඉෙපොක්සි වලින් පුරවා ඇත
ලැමිෙන්ටේෂන් සැකසීමේදී ප්ලාවිතය නොමැත
නිෂ්පාදන යෙදුම:
ස්මාර්ට් දුරකථනය / SD කාඩ්පත / SSD
නිෂ්පාදන විස්තර:
තොග: HDI / ඕනෑම ස්ථරය
ද්රව්ය: සම්මත FR4
අභියෝගය:

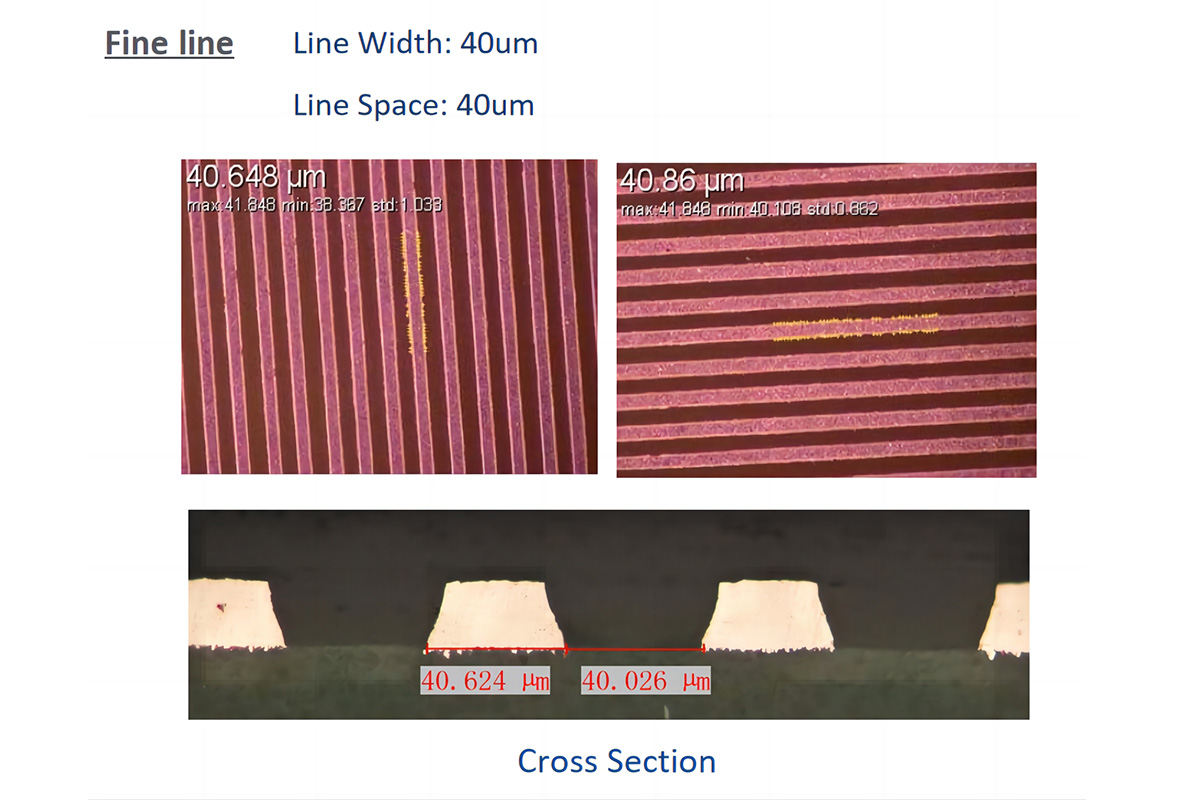

ඉතා අඩු පැතිකඩ/RTF Cu තීරු
තහඩු ඒකාකාරිත්වය
ඉහළ විභේදන වියළි පටලය
LDI නිරාවරණය (ලේසර් සෘජු රූපය)
නිෂ්පාදන යෙදුම:
සන්නිවේදනය / SD කාඩ්පත / දෘශ්ය මොඩියුලය
නිෂ්පාදන විස්තර:
තොග: HDI / ඕනෑම ස්ථරය
ද්රව්ය: සම්මත FR4
අභියෝගය:

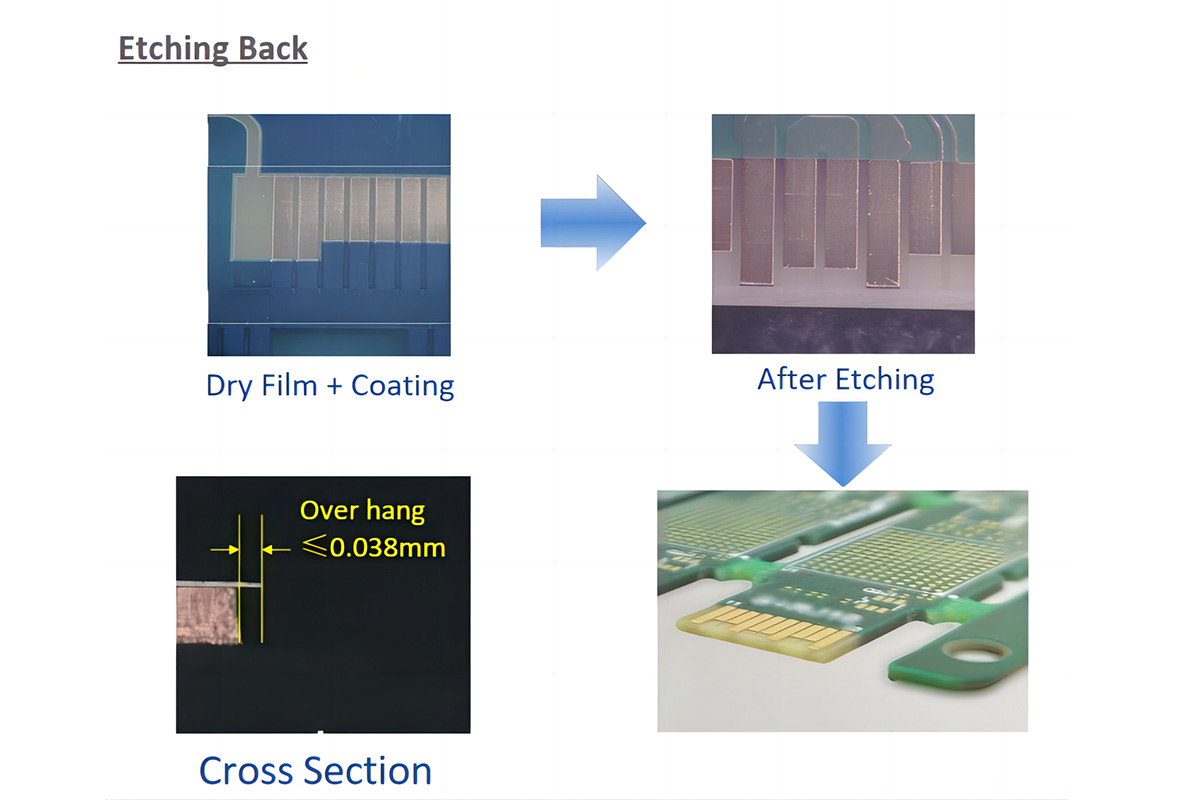

රන් ආලේප කිරීමේදී PCB එකෙහි ඇඟිලි කෙළවරේ කිසිදු හිඩැසක් නොමැත.
විශේෂ ප්රතිරෝධී පටලය
නිෂ්පාදන යෙදුම:
කාර්මික
නිෂ්පාදන විස්තර:

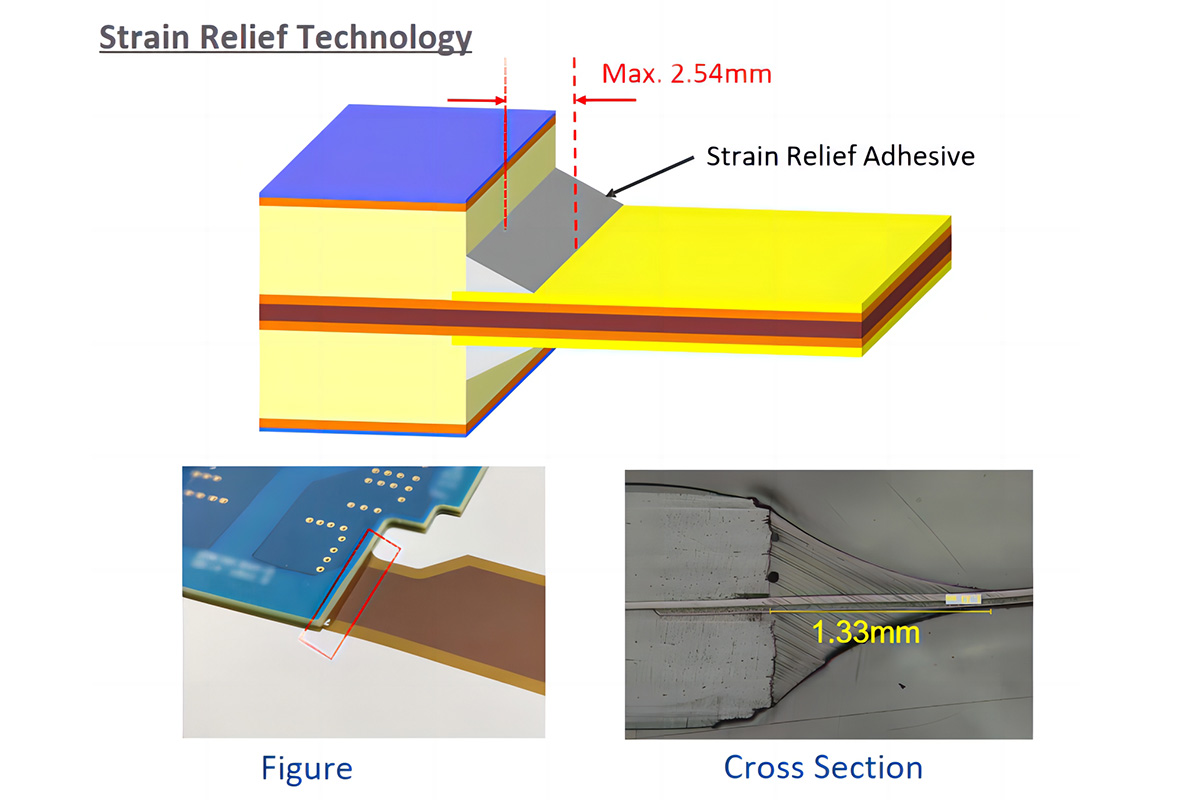

ගොඩගැසීම: දෘඪ-නම්යශීලී
Rigid-Flex පරිවර්තනයේදී Eccobond සමඟ
අභියෝගය:
පතුවළ සඳහා තීරණාත්මක චලනය වන වේගය සහ ගැඹුර
තීරණාත්මක වායු පීඩන පරාමිතිය
