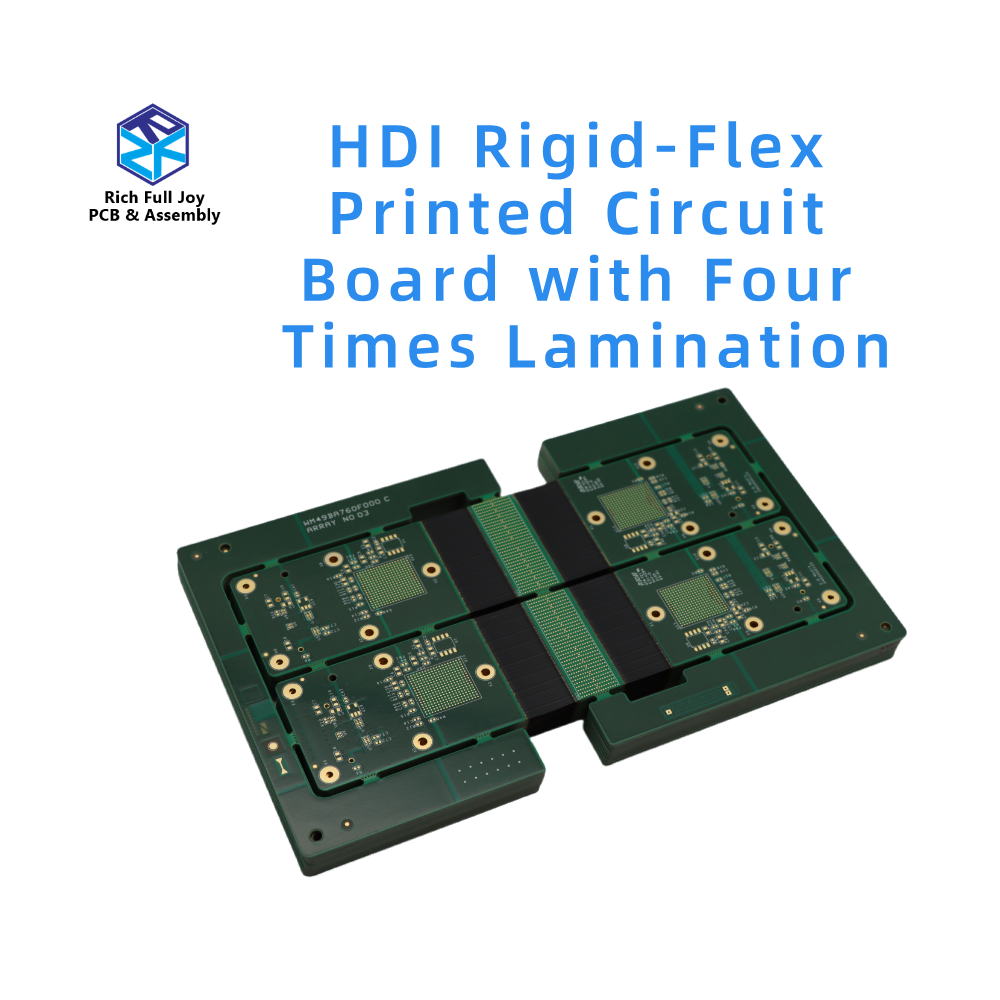

Fabricante de PCB rígido-flexibles HDI | Fábrica avanzada de PCB de combinación blanda-dura para aplicaciones de alta densidad

Solicitud

CONCEPTO BÁSICO DEL IDH

1. Diseño de 10 capas:

Proporciona más capas para circuitos complejos y componentes densos, optimizando el uso del espacio y manteniendo el rendimiento eléctrico.

Tecnología HDI de 2.2.ª generación:

Utiliza microvías y componentes de paso fino para lograr una mayor densidad de conexiones, mejorando la eficiencia de transmisión de señales.

3. Construcción rígida-flexible:

Combina las ventajas de las PCB rígidas (para integridad estructural) y de las PCB flexibles (para ahorro de espacio y adaptabilidad), adecuadas para diseños de circuitos 3D.

4. Control de impedancia

oGarantiza una adaptación de impedancia precisa, fundamental para la integridad de la señal de alta velocidad en aplicaciones como circuitos de alta frecuencia, 5G y comunicación RF.

5. Taponamiento de resina:

Rellena las vías con resina para mejorar la resistencia mecánica y el aislamiento eléctrico, mejorando la durabilidad de la PCB en entornos hostiles.

6.Miniaturización:
Admite la colocación de componentes de alta densidad, lo que reduce el tamaño y el peso de la placa sin comprometer el rendimiento.
7. Baja pérdida de señal:
oOptimizado para una pérdida de señal mínima, fundamental para mantener un rendimiento de alta calidad en los sistemas de transmisión y comunicación de datos.
8.Operación de alta frecuencia:
oDiseñado para aplicaciones de alta frecuencia, garantizando bajo ruido y distorsión de señal a frecuencias de hasta varios GHz.
9. Gestión térmica:
Admite mecanismos de disipación de calor, lo que garantiza que la PCB pueda funcionar de manera eficiente en entornos de alta temperatura sin comprometer el rendimiento.
10.Diseño personalizable:
Adaptado a las necesidades específicas del cliente, con flexibilidad en el número de capas, selección de materiales y otras características personalizadas.

Consideraciones de diseño: Control de impedancia
Una adaptación precisa de la impedancia es esencial para evitar reflexiones de señales y errores de transmisión, lo que es particularmente importante para señales de imágenes de alta resolución en dispositivos médicos como los escáneres de TC.
Diseño de apilamiento de capas
Para un rendimiento eléctrico óptimo, se requiere un diseño preciso de la estructura de la pila de capas. La correcta disposición de las capas de señal y potencia, junto con los planos de tierra, mejora la integridad de la señal y garantiza un funcionamiento estable en dispositivos como los escáneres CT.
Diseño de microvías
El uso de microvías en diseños HDI permite un enrutamiento de paso fino y maximiza la relación espesor-tamaño de la PCB, algo crucial para diseños compactos en dispositivos como escáneres CT.
Inserción de resina
La inserción de resina mejora la resistencia mecánica y reduce el ruido eléctrico, pero debe controlarse cuidadosamente para garantizar una cobertura uniforme y eficacia.
Gestión térmica
Los circuitos de alta velocidad generan calor. Es necesario contar con vías térmicas y diseños de disipación de calor adecuados para garantizar el funcionamiento fiable de los escáneres de TC y otros dispositivos médicos durante largos periodos.

Materiales de alta frecuencia
Materiales como PTFE o Rogers son ideales para reducir la pérdida de señal a altas frecuencias, mejorando la integridad de la señal para dispositivos médicos como los escáneres CT.
Optimización de la capa de señal
La optimización del número y la posición de las capas de señal mejora el rendimiento eléctrico general de la PCB, lo que garantiza el buen funcionamiento de los escáneres CT y otros equipos de alto rendimiento.
Diseño para Fabricabilidad (DFM)
Asegurarse de que el diseño de PCB esté alineado con los procesos de fabricación reduce errores y aumenta la rentabilidad, garantizando así la calidad de los dispositivos médicos producidos en masa, como los escáneres CT.
Consideraciones de montaje
Al diseñar, es importante tener en cuenta la orientación de los componentes, los puntos de prueba y los procesos de ensamblaje automatizados para mejorar la eficiencia y la precisión durante la producción.
Adaptabilidad ambiental
La elección de materiales y revestimientos adecuados para el entorno operativo (por ejemplo, las variaciones de temperatura y humedad en los entornos médicos de los escáneres TC) garantiza la confiabilidad a largo plazo.

Ventajas del producto:

Mayor densidad de componentes
El diseño de 10 capas permite más componentes y una mayor integración, particularmente útil para circuitos de alta densidad que se encuentran en dispositivos médicos como los escáneres CT.
Integridad de señal mejorada
La combinación de tecnología HDI, control de impedancia e inserción de resina garantiza una degradación mínima de la señal, algo fundamental para la obtención de imágenes de alta precisión y la transmisión de datos en dispositivos médicos como los escáneres TC.
Flexibilidad y durabilidad
El diseño rígido-flexible ofrece los beneficios de flexibilidad y durabilidad, lo que lo hace ideal para dispositivos médicos compactos como los escáneres CT, que requieren placas de circuito adaptables y robustas.
Diseño miniaturizado sin concesiones
Admite la colocación de componentes de alta densidad, lo que reduce el tamaño y el peso y al mismo tiempo cumple con los estrictos requisitos de diseño de dispositivos médicos como los escáneres CT.
Rendimiento térmico mejorado
Una gestión térmica eficaz reduce el riesgo de fallos relacionados con el calor, lo que garantiza un rendimiento confiable a largo plazo en dispositivos médicos como los escáneres TC.
  Mayor rendimiento y confiabilidad
Los procesos de fabricación avanzados minimizan las tasas de defectos, lo que garantiza la confiabilidad a largo plazo de las PCB utilizadas en aplicaciones médicas críticas, como los escáneres CT.

¿Por qué elegir PCB rígido-flexibles?

Ahorro de espacio y peso: Conectores y peso reducidos, ideal para la industria aeroespacial, automotriz y electrónica portátil.
Mayor confiabilidad: Menos puntos potenciales de falla y resistencia a golpes y vibraciones.
En elRendimiento eléctrico comprobado: Las interconexiones más cortas dan como resultado una menor impedancia y menos pérdida de señal.
Flexibilidad de diseño: La capacidad de diseño 3D se adapta a formas complejas.
Embalaje optimizado: Se adapta a espacios reducidos, garantizando soluciones de embalaje eficientes.
Resistencia ambiental: Diseñado para soportar condiciones adversas, perfecto para usos aeroespaciales y militares.

Las PCB rígido-flexibles están revolucionando las industrias al ofrecer mayor confiabilidad, menor complejidad y mejor rendimiento.

Preguntas frecuentes

1. ¿Qué es la PCB HDI de segunda generación?
La segunda generación de HDI utiliza microvías para lograr una mayor densidad de circuito y una mejor integridad de la señal, lo que la hace ideal para dispositivos como escáneres de TC donde las interconexiones de alta densidad son esenciales.
2. ¿Por qué es importante el control de impedancia en las PCB HDI?
El control de impedancia garantiza que las señales se transmitan sin distorsión, lo cual es crucial para las señales de imágenes de alta resolución en escáneres de TC y otros dispositivos médicos.
3. ¿Qué es la inserción de resina y por qué se utiliza?
La inserción de resina llena las vías con resina para mejorar la resistencia mecánica y el aislamiento eléctrico, lo que es especialmente beneficioso en aplicaciones de alta confiabilidad como los escáneres CT.
4.¿Se puede personalizar esta PCB para aplicaciones específicas?
oSí, la PCB rígida-flexible HDI de 10 capas se puede personalizar para diversos requisitos, incluida la elección del material, la impedancia y las características de diseño.
5. ¿Qué industrias utilizan PCB rígidos-flexibles HDI de 10 capas?
Estos PCB se utilizan en industrias como las telecomunicaciones, la automotriz, la aeroespacial, la médica y la electrónica de consumo.
6.¿Cómo mejora el diseño de 10 capas el rendimiento?
Las capas adicionales permiten circuitos más complejos, una mejor distribución de energía y menos interferencia de ruido.
7.¿Qué materiales se utilizan en las PCB HDI de 10 capas?
Normalmente, se utilizan materiales como FR4, Rogers o PTFE para aplicaciones de alta frecuencia.
8.¿Cómo se compara HDI con los diseños de PCB tradicionales?
oHDI ofrece diseños más compactos con mayor densidad, lo que genera un mejor rendimiento en factores de forma más pequeños.
9.¿Son estos PCB adecuados para entornos de alta temperatura?
oSí, los materiales de PCB se pueden seleccionar para entornos de alta temperatura para mantener el rendimiento y la confiabilidad.
10.¿Cómo beneficia el control de impedancia a los circuitos de alta velocidad?
Previene la reflexión y pérdida de señales, garantizando una integridad de señal constante en sistemas de transmisión de datos de alta velocidad.

Aplicaciones

Sistemas de comunicación 1.5G:
oSe utiliza en estaciones base y equipos de comunicación de alta velocidad para 5G, lo que permite una transferencia de datos más rápida y una conectividad mejorada.
2.Electrónica automotriz:
oSe utiliza en sistemas avanzados de asistencia al conductor (ADAS), sistemas de comunicación en vehículos y sistemas de gestión de baterías de vehículos eléctricos.
3.Aeroespacial:
oSe utiliza en sistemas de comunicaciones por satélite, sistemas de radar y aviónica de alto rendimiento, requiriendo tanto durabilidad como manejo de datos de alta velocidad.
4. Dispositivos médicos:
oIntegrado en instrumentos médicos como máquinas de resonancia magnética, equipos de diagnóstico y sistemas de monitoreo de pacientes, donde la alta confiabilidad y precisión son esenciales.
5. Centros de datos de alta velocidad:
Admite hardware de servidor avanzado y módulos ópticos, cruciales para la transmisión de datos de alta velocidad en centros de datos modernos.
6. Dispositivos IoT:
oIdeal para wearables, dispositivos domésticos inteligentes y otras tecnologías conectadas donde el tamaño compacto y la confiabilidad son cruciales.
7. Aplicaciones de RF y microondas:
Permite una transmisión de señales superior en dispositivos de RF y microondas utilizados en comunicaciones, radares y equipos de prueba.
8.Militar y defensa:
oSe utiliza en comunicaciones seguras, sistemas de radar y equipos de navegación, proporcionando un rendimiento confiable en condiciones extremas.
9. Electrónica de consumo:
oSe encuentra en teléfonos inteligentes, tabletas y dispositivos de juego de alta gama donde el espacio y el rendimiento son fundamentales.
10. Equipos de comunicación de alta frecuencia:
oSe aplica en sistemas que requieren adaptación de impedancia precisa y rendimiento de alta frecuencia, como redes inalámbricas y comunicaciones por satélite.

Circuitos avanzados para aplicaciones de escáneres CT de vanguardia

Para los escáneres TC de última generación, nuestras PCB rígido-flexibles proporcionan la integridad de la señal y la alta velocidad necesarias para gestionar los complejos requisitos de datos de la imagenología médica moderna. Nuestras PCB HDI de 10 capas están diseñadas específicamente para cumplir con los estándares de alto rendimiento requeridos por las aplicaciones de escáneres TC, garantizando una claridad de imagen y una precisión diagnóstica excepcionales.

PCB rígido-flexibles: combinando flexibilidad y durabilidad para aplicaciones avanzadas
Las PCB rígido-flexibles combinan lo mejor de las tecnologías de circuitos rígidos y flexibles, ofreciendo una solución versátil para dispositivos portátiles. Su flexibilidad permite diseños con formas complejas, mientras que los segmentos rígidos proporcionan una estabilidad robusta para aplicaciones exigentes.
