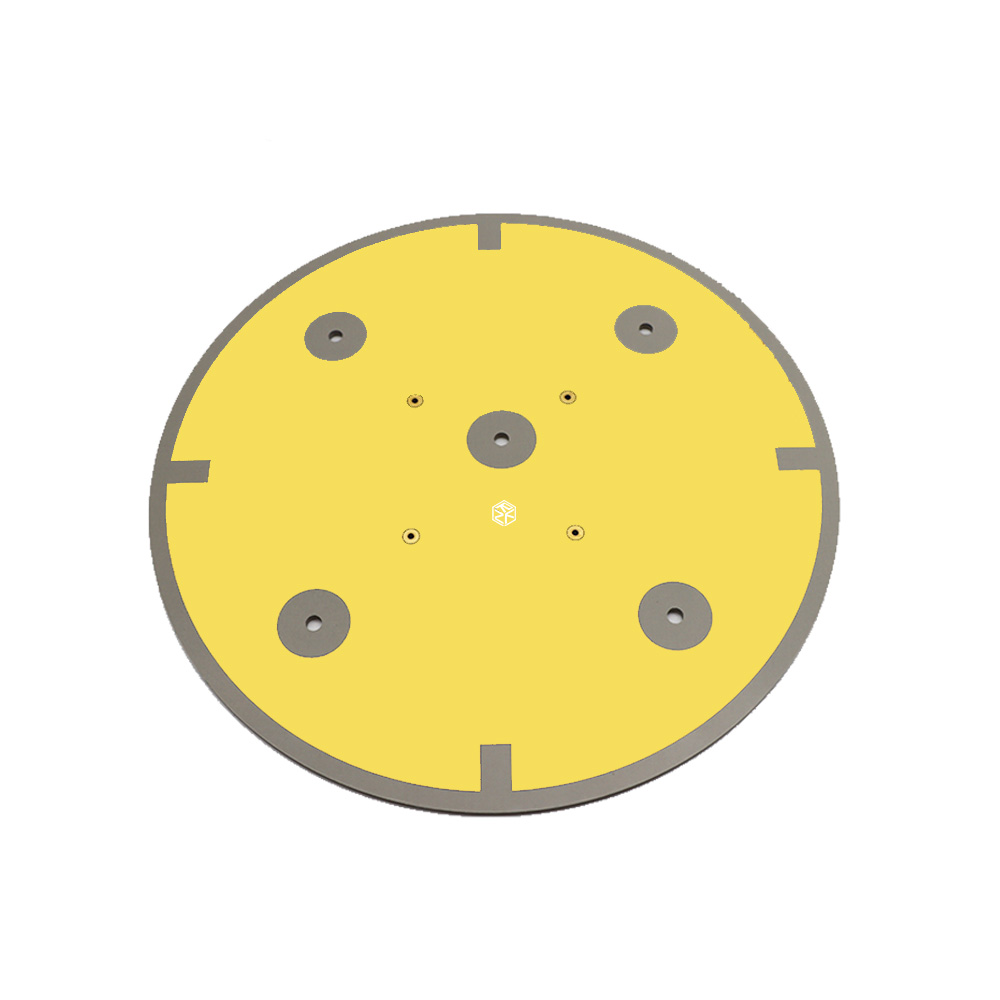

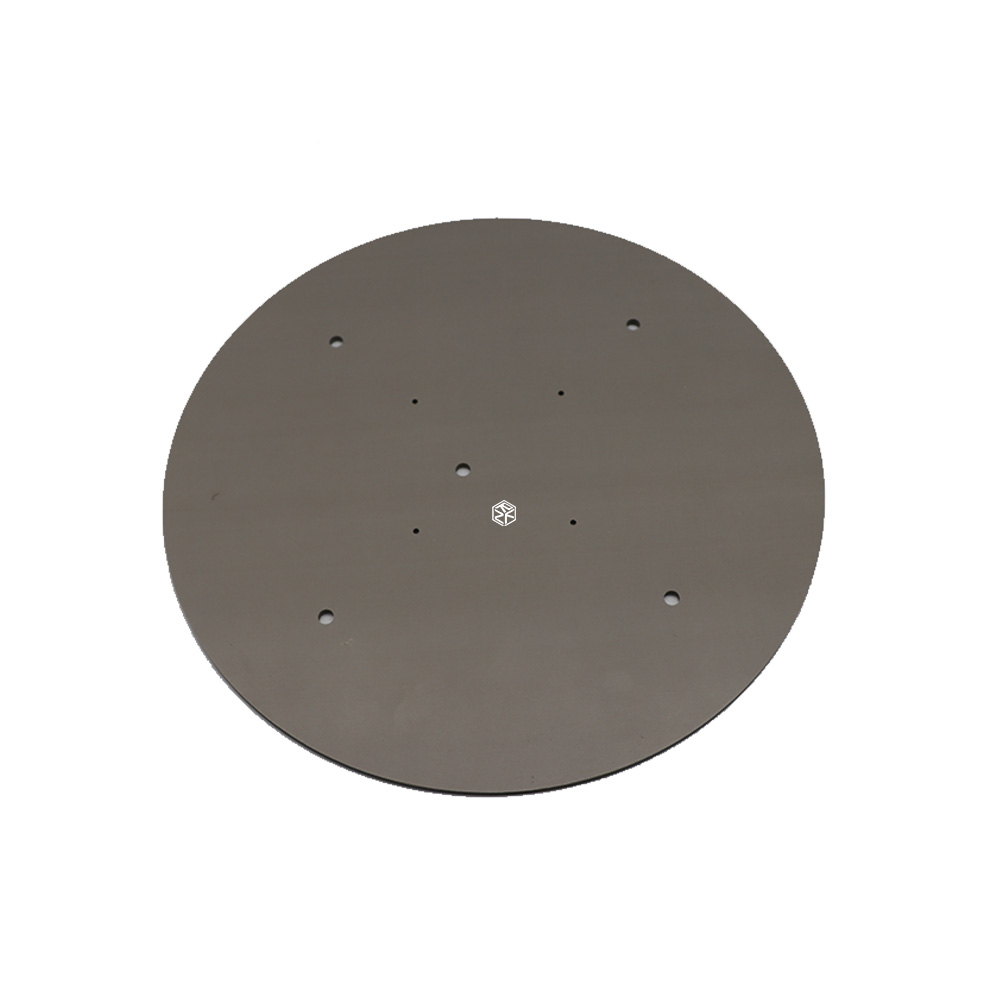

円形軍用レーダーPCB：100％中国製、低誘電率、軍用グレードの信頼性
製品製造手順
| タイプ | 両面FPC |
| 案件 | 高周波、高周波シリーズ FSD350N 3.0mm 1/1OZ、TG380 |
| 層数 | 1L |
| 板厚 | 3.0mm |
| シングルサイズ | 248×248mm/1個 |
| 表面仕上げ | 同意する |
| 内側の銅の厚さ | / |
| 外側の銅の厚さ | 35ミクロン |
| はんだマスクの色 | / |
| シルクスクリーンカラー | / |
| 治療を通じて | / |
| 機械掘削孔の密度 | 1W/㎡ |
| レーザー掘削穴の密度 | / |
| 最小ビアサイズ | 5.5mm |
| 最小線幅/スペース | / |
| 開口比 | / |
| 緊迫した時期 | / |
| 掘削時間 | 1回 |
| PN | B0100584A |
デザインと製品の特徴
ミリタリーグレードのパフォーマンス
優れた耐干渉性能：低誘電率材料と特殊な電磁シールド設計を採用したこのPCBは、複雑な外部電磁干渉に効果的に抵抗し、レーダー信号の伝送・処理における精度と安定性を確保します。レーダーによる正確な標的検知・追跡を保証し、軍事作戦に信頼性の高い情報支援を提供します。
高い信頼性: 厳格な高温・低温サイクルテスト、湿度テスト、振動テスト、塩水噴霧テストなどの一連の信頼性テストを経て、-55℃～125℃の極端な温度環境や、高湿度、強い振動、高塩水噴霧などの過酷な条件下でも長期間安定して動作し、軍事装備の厳格な信頼性要件を満たしています。
高精度信号伝送：低誘電率材料と精密な製造プロセスの利点を活かし、高速かつ高精度な信号伝送を実現し、レーダーシステムによる迅速な応答と正確な目標識別を保証します。これにより、レーダーは微弱な信号をタイムリーに捕捉し、軍事防衛の迅速性と有効性を高めます。
Rich Full Joy の軍用レーダー PCB を選ぶ理由
品質保証
レーダーPCBに関する詳しい知識
1.レーダー PCB と一般的な PCB の違いは何ですか?
レーダーPCBは主にレーダーシステムに使用されます。一般的なPCBと比較して、高周波信号の伝送性能に対する要求は非常に高く、伝送中の信号の減衰と歪みを低減し、レーダーが正確に目標を検出できるようにするために、誘電率と誘電損失を低く抑える必要があります。同時に、レーダーPCBはより複雑な電磁環境や、高温や強い振動といった過酷な動作条件に耐える必要があり、材料選定と設計プロセスもより厳格に求められます。
2.このレーダー PCB の低誘電率の利点は何ですか?
低誘電率は信号伝送時の損失を大幅に低減し、レーダーの送受信信号の安定性と精度を高め、レーダーの検知範囲と精度を大幅に向上させます。同時に、信号間のクロストークを効果的に低減し、レーダーシステムの各機能モジュール間の信号が相互に干渉することなく、複雑な電磁環境下でも安定して動作することを保証し、システムの信頼性と耐干渉性を向上させます。
3.高温環境でのレーダー PCB の性能はどのように保証されますか?
当社が選定した純国産高周波4.0銅張積層板は、耐熱性に優れ、ガラス転移温度（Tg）も比較的高いため、高温下でも安定した物理的・化学的特性を維持できます。製造工程では、放熱銅箔の追加や回路レイアウトの最適化など、特殊な放熱設計を採用し、熱伝導を促進しています。さらに、製造工程では厳格な高温エージング試験を実施し、実際の高温動作環境をシミュレートすることで、各PCBが高温条件下でも性能に影響を与えることなく、長期間安定して動作することを保証しています。
4.このレーダー PCB の円形設計に関する考慮事項は何ですか?
レーダーの内部構造は通常、比較的複雑です。円形設計は、レーダーの円形キャビティや特定の内部レイアウトに適合し、空間を最大限に活用し、不規則な形状による空間の無駄や信号干渉を低減するために採用されています。円形の対称構造は信号伝送経路の最適化に役立ち、PCB上の信号伝播をより均一かつ安定させ、レーダーシステム全体の性能を向上させます。
5. レーダー PCB が強い振動環境で回路を破壊したり損傷したりしないようにするにはどうすればよいですか?
材料面では、厳選された銅張積層板と電子部品は高い機械的強度と良好な靭性を備えており、ある程度の振動衝撃にも耐えることができます。設計においては、回路と部品を合理的に配置することで応力集中点を低減し、主要なはんだ付け箇所の補強や固定支持点の追加といった補強設計を採用しています。製造工程では、様々な強振動環境をシミュレートする厳格な振動試験を実施し、実際の使用時に回路の断線、部品の脱落、振動による損傷などの問題が発生しないことを保証しています。
6.レーダー PCB の信号伝送速度は、現代のレーダーの要件を満たすことができますか?
完全に。このレーダーPCBに使用されている純国産高周波4.0銅張積層板は、優れた電気性能を備え、低誘電率と低誘電損失の特性を備えており、高速信号伝送の良好な基盤を提供します。高度な製造プロセスと組み合わせることで、信号伝送の遅延と歪みを効果的に抑制し、現代のレーダーの高速・高精度信号伝送に対する厳しい要件を満たします。パルス信号でも連続波信号でも、迅速かつ正確に伝送でき、レーダーシステムの効率的な動作を保証します。
7.このレーダー PCB のおおよその耐用年数はどのくらいですか?
通常の使用およびメンテナンス条件下では、製品の耐用年数は10～15年に達します。材料の選定、設計、製造のプロセスにおいて、製品の長期的な信頼性を十分に考慮しています。厳格な品質検査と環境シミュレーション試験を実施することで、様々な複雑な環境下でも長期間安定して動作することを保証しています。もちろん、実際の耐用年数は使用環境や動作頻度などの要因にも左右されます。定期的なメンテナンスと維持管理は、製品の耐用年数を延ばすのに役立ちます。
8.特別なパフォーマンス要件がある場合、カスタマイズされたサービスを提供できますか?
はい、もちろんです。当社は専門的な研究開発チームと豊富な業界経験を擁しており、高周波適応性、特殊な電磁シールド要件、特定のサイズ仕様など、お客様の特殊な性能要件に合わせて、カスタマイズされた設計・製造サービスを提供いたします。スキーム設計、サンプル製作、量産まで、プロセス全体を通してお客様と緊密に連携し、最終製品がお客様のニーズに完全に適合することを保証します。
アプリケーション
軍用レーダーシステム
このPCBは、軍用レーダーの中核部品として、防空早期警戒レーダー、火器管制レーダー、艦載レーダー、航空機搭載レーダーなど、様々なレーダーシステムに広く使用されています。複雑でダイナミックな戦場環境において、低誘電率と高周波信号処理能力により、レーダーシステムの効率的な運用を実現します。例えば、防空早期警戒レーダーでは、遠距離目標からの微弱な信号を迅速に捕捉・処理し、正確な早期警戒情報を提供します。火器管制レーダーでは、高速データ伝送とリアルタイム目標追跡をサポートし、兵器システムによる正確な攻撃を可能にします。艦載・航空機搭載レーダーでは、耐振動・耐衝撃性に優れ、過酷な環境下でも安定した動作を保証し、海空戦に信頼性の高いサポートを提供します。
軍用通信機器
軍事通信機器において、このPCBは低誘電率と高い信頼性により、信号伝送の主要部品として重要な役割を果たしています。長距離伝送においても高周波信号の安定性と完全性を確保し、信号の減衰と歪みを最小限に抑えます。例えば、戦術通信システムにおいては、高速データ伝送とリアルタイム音声通信をサポートし、戦場における円滑な指揮統制を実現します。衛星通信機器においては、その耐妨害性能により、複雑な電磁環境下における通信リンクへの干渉を効果的に遮断し、信頼性を確保します。さらに、国内で調達された材料と製造プロセスにより、サプライチェーンのリスクが低減され、軍事通信機器のセキュリティと自律性が向上します。
電子戦装備
電子戦（EW）装備は現代戦において極めて重要な側面であり、このPCBは極めて重要な役割を果たしています。高周波信号処理能力と耐妨害設計により、敵のレーダーや通信信号を正確に識別・妨害することができます。電子妨害装置においては、高周波妨害信号を迅速に生成・送信し、敵のレーダーや通信システムを妨害することができます。電子偵察装置においては、高感度信号受信能力により微弱な敵信号を捕捉し、戦場の状況把握を可能にします。低誘電率材料を使用することで、複雑な電磁環境下でも効率的な信号伝送が可能となり、電子戦システム全体の性能向上に貢献します。
無人航空システム（UAS）
無人航空機（UAV）と無人戦闘システムの普及に伴い、このPCBはこれらの分野において独自の優位性を発揮しています。UAVレーダーシステムでは、軽量設計と耐振動性により、高速飛行と複雑な機動性にも耐えることができます。無人戦闘システム通信モジュールでは、高周波信号伝送能力により、リアルタイムの遠隔制御と安定したデータ転送を実現します。例えば、偵察用UAVでは、高解像度の画像や動画データのリアルタイム伝送をサポートし、戦場における情報収集を支援します。また、攻撃用UAVでは、高い信頼性により、兵器システムの正確な制御と効果的な運用を実現します。
ミサイル誘導システム
ミサイル誘導システムにおいて、このPCBは高精度信号処理と耐妨害設計を備え、極めて重要な部品となっています。ミサイルは飛行中に誘導信号をリアルタイムで受信・処理し、正確な目標命中を保証します。例えば、レーダー誘導ミサイルでは、高周波信号処理によって目標の検出と追跡をサポートします。赤外線誘導ミサイルでは、低誘電率材料を使用することで信号伝送損失を低減し、誘導精度を向上させます。さらに、高信頼性設計により、極端な温度や振動下でも安定した動作が可能となり、ミサイルシステムの信頼性と精度を確保します。
地上偵察監視システム
地上偵察・監視システムにおいて、このPCBの高性能信号処理能力は、様々なデバイスを強力にサポートします。例えば、国境監視レーダーシステムでは、移動目標をリアルタイムで検知・追跡し、国境警備を確保します。戦場偵察装置においては、耐妨害設計により、複雑な電磁環境下でも安定した信号伝送を保証し、戦場の状況認識を支援します。さらに、国内で調達された材料と製造プロセスにより、サプライチェーンのリスクが低減され、地上監視システムのセキュリティと自律性が向上します。
航空宇宙試験装置
航空宇宙試験装置において、このPCBは高精度な信号伝送と耐妨害設計により重要なコンポーネントとなっています。例えば、レーダー試験装置では、高周波信号処理により正確なレーダー性能試験をサポートします。通信試験装置では、低誘電率材料を使用することで、安定的かつ正確な信号伝送を実現します。さらに、高信頼性設計により、過酷な環境下でも安定した動作を保証し、航空宇宙試験装置の効率的な運用に不可欠なサポートを提供します。
結論として、高性能PCBを軍事システムに適用することは、幅広い重要な防衛技術の信頼性と効率性を確保するために不可欠です。高度なレーダーシステムや軍事通信から電子戦や無人航空機に至るまで、これらのPCBは、最も過酷な条件下でも精度、耐久性、そして優れた機能を実現します。軍事技術が進化し続けるにつれ、これらの特殊PCBの役割はますます重要になり、国家安全保障と作戦の有効性を守る最先端システムの基盤を提供します。PCBの設計と製造における最新の進歩を活用することで、防衛部門はシステムを常にイノベーションの最前線に置き、比類のない能力を提供することができます。
