Hoe om te onderskei tussen deurgat, blinde via en begrawe via in PCB?
In die PCB-ontwerp- en vervaardigingsproses gebruik ons gewoonlik deurlopende gate, blinde/begrawe vias om aan ontwerpbehoeftes en prestasievereistes te voldoen. So wat is die verskil tussen hulle?

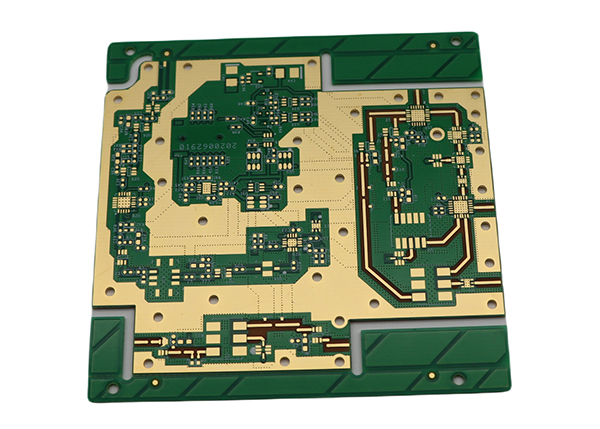

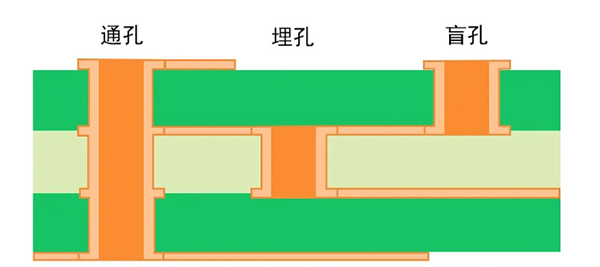

1. Deurlopende gat
'n Deurgat is 'n relatief eenvoudige en algemene tipe gate in 'n PCB. Dit word geskep deur 'n gat in die PCB te boor (van die boonste laag na die onderste laag) en dit met 'n geleidende materiaal (soos koper) te vul. Dit word dikwels gebruik om stroombane in verskillende lae te verbind om elektriese verbindings en meganiese ondersteuning te bied.
Die koste van deurgat is relatief goedkoop, maar vir hoëdigtheid HDI-stroombaanbordontwerp, aangesien die spasie van die stroombaanbord baie kosbaar is, is die deurgatontwerp relatief verkwistend.
2. Blind via
Blinde via is soortgelyk aan 'n deurgat, maar 'n blinde via gaan slegs gedeeltelik deur die PCB. Dit lei die boonste laag na binne sonder om die PCB binne te dring. Dit word gewoonlik gebruik om stroombane tussen die oppervlak en binneste lae te verbind, baie geskik vir multilaag-PCB's met beperkte spasie. Die vervaardigingsproses van blinde via is relatief ingewikkeld. Versuim om aandag te skenk aan die boordiepte kan maklik probleme met elektroplatering in die gate veroorsaak. Daarom kan die stroombaanlae wat gekoppel moet word eers geboor word wanneer hulle afsonderlike stroombaanlae is, en dan word almal gebind. Die gebruik van hierdie metode vereis egter akkurate posisionering en belyningstoestelle. Daarom is blinde via duurder as deurgat.
3. Begrawe via
Begrawe vias word binne elke laag van die PCB versteek en verbind twee of meer binneste lae van die PCB. Hulle is onsigbaar vir die oppervlak en onderste lae. Hulle is gewoonlik geskik vir hoëdigtheid HDI-stroombaanborde om die bruikbare ruimte van ander stroombaanlae te vergroot. Vir die produksie van begrawe vias kan boorbewerkings eers slegs op individuele stroombaanlae uitgevoer word. Die binneste laag word eers gedeeltelik gebind en dan elektroplateer, en dan heeltemal gebind. Omdat die operasieproses meer arbeidsintensief is as die oorspronklike deurgat- en blinde via, is die prys duurder.
Wenke:
Prys: Deurgaande gat＜Blind via＜Begrawe via
Ruimtebenutting: deur die gat＜blinde via＜begrawe via
Moeilikheidsgraad van werking: deur die gat＜blinde via＜begrawe via
