PCB híbrido de alta frecuencia de 8 capas | Rogers RO4350B + Shengyi S1000-2M | Placa de circuito RF 8
Características de fabricación: Tecnologías centrales en la producción de PCB híbridas de alta frecuencia
| Tipo | PCB de prensado híbrido de alta frecuencia | orificio ciego perforado mecánicamente | PCB con borde metálico | impedancia | orificio de tapón de resina |
| Asunto | Rogers RO4350B + Sustratos regulares S1000-2M, FR-4, TG170 |
| Número de capas | 8 litros |
| Espesor del tablero | 2,0 mm |
| Talla única | 153,27 x 129 mm/1 pieza |
| Acabado superficial | ACEPTAR |
| Espesor interior del cobre | 35 um |
| Espesor exterior del cobre | 35 um |
| Color de la máscara de soldadura | verde (GTS, GBS) |
| Serigrafía en color | blanco(GTO,GBO) |
| Vía tratamiento | orificio del tapón de resina |
| Densidad de perforación mecánica | 11 W/㎡ |
| Densidad del orificio de perforación láser | / |
| Tamaño mínimo de vía | 0,3 mm |
| Ancho de línea mínimo/espacio | 10/10 mil |
| Relación de apertura | 7 millones |
| Tiempos apremiantes | 2 veces |
| Tiempos de perforación | 3 veces |
| PN | B0890661A |
Especificaciones y características clave de PCB de alta frecuencia
En el campo de la fabricación de PCB de alta frecuencia, la producción de PCB híbridos de alta frecuencia de 8 capas implica técnicas avanzadas para garantizar una alta fiabilidad y estabilidad. Como empresa especializada... fabricante de PCB de alta frecuenciaUtilizamos materiales de primera calidad como Rogers RO4350B y Shengyi S1000-2M, combinados con técnicas de procesamiento de precisión, para lograr un rendimiento superior en la placa de circuito.
Características clave de fabricación:：
Tecnología de laminación de múltiples materiales: la laminación híbrida de Rogers RO4350B (material de baja pérdida) y Shengyi S1000-2M (laminado de alta Tg) mejora el rendimiento eléctrico y la resistencia mecánica.
Procesamiento mecánico de agujeros ciegos: garantiza interconexiones confiables entre capas internas, mejorando la integridad de la señal.
Tecnología de revestimiento de bordes: mejora la eficacia del blindaje y garantiza una transmisión estable de señales de alta frecuencia.
Perforación de alta relación de aspecto: logra una relación de aspecto de 8:1, cumpliendo con los requisitos de diseño de alta densidad.
Materiales de alta Tg: los materiales TG170 garantizan un funcionamiento estable de la PCB en entornos de alta temperatura.
Soluciones de fabricación de PCB de alta frecuencia
Como fabricante profesional de PCB de alta frecuencia, ofrecemos una amplia gama de soluciones de PCB de alto rendimiento diseñadas para diversas aplicaciones de alta frecuencia.
Nuestras principales categorías de productos:：
✅ PCB híbridos de alta frecuencia (Rogers + FR4, Shengyi, etc.)
✅ PCB de microondas y RF (comunicaciones 5G, radar, satélites)
✅ PCB de interconexión de alta densidad (HDI)
✅ PCB con núcleo metálico (a base de aluminio, a base de cobre)
✅ PCB de alta Tg (TG170, TG180, etc.)
✅ PCB flexibles y rígido-flexibles
¿Qué diferencia a nuestras PCB de alta frecuencia?
¿Qué diferencia a nuestras PCB de alta frecuencia?
Si bien nuestra gama de productos se alinea con las especificaciones generales del mercado, ofrecemos claras ventajas competitivas:
IntegralSolución integralDesde la selección de materiales, la optimización del diseño, la producción hasta la inspección de calidad: un servicio de proceso completo:
Soporte de la cadena de suministro global: Las sólidas alianzas con Rogers, Isola, Shengyi y otras marcas líderes garantizan un suministro de material estable.
Producción personalizada (servicios ODM): fabricación de PCB de alta frecuencia a medida para satisfacer los requisitos específicos del cliente. (ODM)
Estricto control de calidad: Certificado por ISO 9001, IATF 16949 y UL, lo que garantiza productos estables y confiables.
Consideraciones clave de diseño para PCB de alta frecuencia
Adaptación de impedancia controlada: garantiza la integridad de la señal y minimiza las reflexiones
Selección de baja pérdida dieléctrica (Df): utiliza materiales de baja pérdida como Rogers RO4350B.
Apilamiento de capas optimizado: distribución estratégica de señales y planos de tierra para reducir la interferencia.
Control de la relación de aspecto: garantías mediante confiabilidad
Gestión térmica eficaz: utiliza materiales a base de cobre y aluminio para mejorar la disipación del calor.
Clasificación de materiales de Rogers
Rogers Corporation ofrece varios materiales de alta frecuenciaAdecuado para diferentes aplicaciones:
Serie RO4000 (RO4350B, RO4003C): baja pérdida, fácil procesamiento, ideal para comunicación inalámbrica.
Serie RT/duroid (RT5880, RT6002): pérdida ultrabaja, diseñada para aplicaciones de radar y satélite.
Serie TMM – Aplicaciones de RF de alta potencia con constante dieléctrica estable.
Serie CLTE – Antenas de alta precisión con excelente estabilidad térmica.
¿Por qué elegirnos como su fabricante de PCB de alta frecuencia?
✅ Más de 20 años de experiencia en la fabricación de PCB de alta frecuencia
✅ Procesamiento avanzado para vías ciegas mecánicas y enchapado de bordes dorados
✅ Control de calidad estricto con pruebas de impedancia del 100% e inspección por rayos X
✅ Experiencia en Rogers, teflón y otros laminados de alta frecuencia
✅ Soluciones ODM/OEM personalizadas con entrega rápida
Preguntas frecuentes sobre PCB de alta frecuencia
P1. ¿Qué hace que las PCB híbridas de alta frecuencia sean superiores?
Las PCB híbridas combinan materiales RF como Rogers RO4350B con FR4, equilibrando la rentabilidad y el rendimiento de alta frecuencia al tiempo que mejoran la gestión térmica y la estabilidad mecánica.
P 2. ¿Por qué se utilizan vías ciegas mecánicas en las PCB de RF?
Las vías ciegas minimizan la distorsión de la señal, reducen la capacitancia parásita y mejoran el enrutamiento de alta velocidad, esencial para aplicaciones de microondas y RF.
P 3. ¿Cuáles son los beneficios del recubrimiento de borde dorado en PCB RF?
El revestimiento de borde dorado mejora el blindaje EMI, mejora la conductividad y evita la oxidación, lo que garantiza un rendimiento confiable a largo plazo.
P 4. ¿Cómo afecta la constante dieléctrica (Dk) al diseño de PCB de RF?
Un Dk estable garantiza una propagación de señal consistente. El Rogers RO4350B, con un Dk de 3,48, ofrece baja distorsión de fase y un rendimiento de RF predecible.
P 5. ¿Qué papel juega la impedancia controlada en las PCB de RF?
La impedancia controlada mantiene la integridad de la señal, reduce los reflejos y es crucial para la transmisión de RF de alta velocidad.
P 6. ¿Qué factores contribuyen a la pérdida de inserción en PCB de alta frecuencia?
La pérdida de inserción está influenciada por la rugosidad de la superficie del cobre, la Df del material (pérdida dieléctrica), la disposición de la PCB y la geometría del conductor.
P 7. ¿Cuáles son las consideraciones clave para el diseño de PCB de alta frecuencia?
Minimizar las longitudes de las trazas de señal para evitar la atenuación
Utilice láminas de cobre lisas para reducir la pérdida de señal.
Optimizar el apilamiento para el control de impedancia
Evite las curvas cerradas para mantener la integridad de la señal.
P 8. ¿Cómo afecta la gestión térmica al rendimiento de la PCB de RF?
El uso de materiales de alta Tg (TG170) y vías térmicas garantiza una disipación de calor eficiente, mejorando la longevidad de la PCB y la estabilidad del rendimiento.
P 9. ¿Cuáles son las diferencias entre los laminados Rogers RO4000 y RT/duroid?
Serie RO4000 (RO4350B, RO4003C): rentable, adecuada para la producción en masa de PCB de RF.
Serie RT/duroid (RT5880, RT6002): Materiales de primera calidad con pérdida dieléctrica ultrabaja, ideales para aplicaciones de RF de alta precisión.
P 10. ¿Ofrecen soluciones ODM y OEM personalizadas para PCB RF?
¡Sí! Nos especializamos en el diseño de PCB RF a medida, la selección de materiales, la optimización del apilado y la producción de prototipos para aplicaciones de RF a medida.
Aplicaciones
Aplicaciones ampliadas de PCB de alta frecuencia
Las PCB de alta frecuencia se adoptan ampliamente en industrias que exigen baja pérdida de señal, alta estabilidad térmica y un rendimiento de RF superior. A continuación, se presentan más de 10 áreas de aplicación principales donde la tecnología de PCB de alta frecuencia es esencial:
1、Sistemas de comunicación inalámbrica 5G
La infraestructura 5G, que incluye antenas MIMO masivas, celdas pequeñas y módulos frontales de RF, se basa en PCB de alta frecuencia con baja pérdida dieléctrica. El Rogers RO4350B garantiza la transmisión de datos a alta velocidad, minimizando las interferencias.
2、 Comunicación aeroespacial y por satélite
Las PCB de alta frecuencia se utilizan en transpondedores satelitales, sistemas de navegación GPS y radares de matriz en fase. Materiales avanzados como el RT/Duroid 5880 ofrecen baja atenuación de señal y propiedades dieléctricas estables, lo que los hace ideales para aplicaciones espaciales.

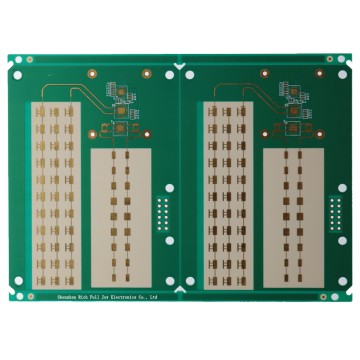

3、Radar automotriz y ADAS
Con el auge del radar automotriz de ondas milimétricas para ADAS y conducción autónoma, las PCB de alta frecuencia permiten una detección precisa y una comunicación de alta velocidad en sistemas de radar de 77 GHz.
4、Electrónica militar y de defensa
Aplicaciones como guía de radar, guerra electrónica y sistemas de comunicación seguros requieren PCB de RF de alta confiabilidad con impedancia controlada y blindaje EMI para garantizar un rendimiento estable en entornos extremos.
5、 IoT y dispositivos domésticos inteligentes
Las aplicaciones de IoT requieren PCB de bajo consumo y alta velocidad para tecnologías Wi-Fi 6/6E, Bluetooth 5.2 y LPWAN (LoRa, NB-IoT). Las PCB de alta frecuencia ayudan a reducir la degradación de la señal y las interferencias.
6、Dispositivos médicos de imágenes y radiofrecuencia
Los escáneres de resonancia magnética, tomografía computarizada y equipos de ablación por radiofrecuencia se basan en PCB de alta frecuencia con pérdida ultrabaja para garantizar una transmisión de señal precisa y una distorsión mínima.
7、 Centros de datos de computación de alto rendimiento e inteligencia artificial
Las PCB de alta frecuencia con integridad de señal de alta velocidad mejoran el rendimiento de los servidores de IA, los clústeres de GPU y los sistemas HPC (computación de alto rendimiento).
8、Transmisión por satélite y transmisores de RF
La transmisión de televisión por satélite y RF requiere PCB de baja pérdida para mantener una transmisión de señal estable con una interferencia mínima.
9、 Equipos de prueba y medición
Los osciloscopios, analizadores de espectro y analizadores de red utilizan PCB de alta frecuencia con un control de impedancia estricto para un análisis preciso de señales de RF.
10、 Redes inalámbricas y estaciones base 5G
Las PCB de alta frecuencia son fundamentales en enrutadores Wi-Fi, estaciones base celulares y transceptores mmWave, ya que garantizan un rendimiento de RF óptimo y una baja pérdida de inserción.
Su socio de confianza para PCB de alta frecuencia
Como fabricante, proveedor y fábrica ODM líder de PCB de alta frecuencia, estamos comprometidos a entregar PCB híbridos de 8 capas, PCB de microondas y PCB de RF de alta calidad para comunicaciones 5G, aeroespacial, radar automotriz y más.
¿Busca un fabricante confiable de PCB de alta frecuencia? ¡Contáctenos hoy mismo!
Aplicaciones ampliadas de PCB híbridas de alta frecuencia
