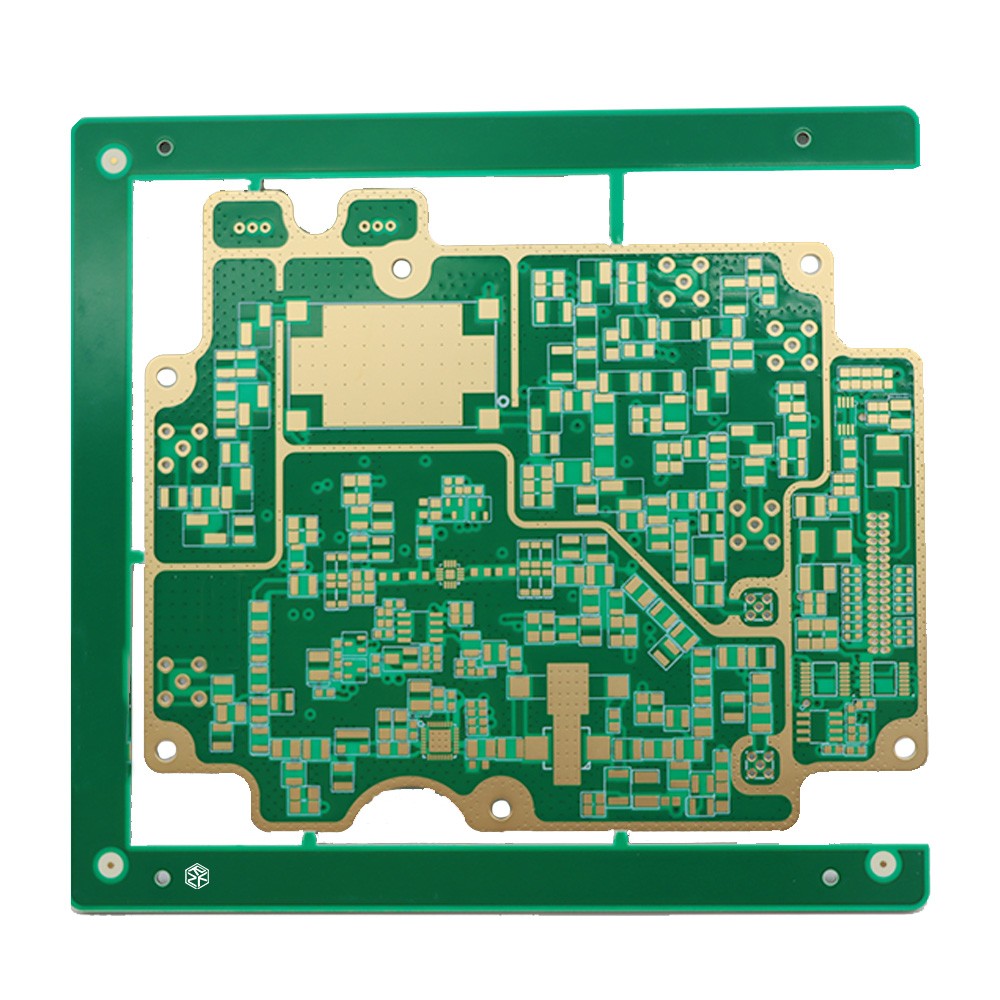

PCB de alta frecuencia de 6 capas | Rogers RO4350B | Blindaje de bordes metálicos y vías con conexión de resina
Diseño y características del producto
Especificaciones del producto
PCB | impedancia | orificio de tapón de resina Materia Rogers RO4350B + sustratos regulares S1000-2M, FR-4, TG170
Número de capa 6L
Espesor del tablero 2,0 mm
Tamaño único 123*132 mm/1 pieza
Acabado superficial ENIG
Espesor interior del cobre 35 um
Espesor exterior del cobre 35 um
Color de la máscara de soldadura verde (GTS, GBS)
Serigrafía color blanco (GTO, GBO)
A través del orificio del tapón de resina para tratamiento
Densidad del orificio de perforación mecánica 14W/㎡
Tamaño mínimo de la vía 0,2 mm
Ancho de línea mínimo/espacio 8/5mil
Relación de apertura 10mil
Tiempos de prensado 1 vez
Tiempos de perforación 1 vez
Ventajas de la combinación innovadora de materiales
Nuestra PCB combina de forma innovadora materiales como Rogers RO4350B, S1000-2M, FR-4 y TG170. El Rogers RO4350B, con sus excelentes características de baja pérdida, garantiza una transmisión eficiente de señales de alta frecuencia. El S1000-2M mejora el rendimiento eléctrico general, el FR-4 proporciona un soporte mecánico estable y el TG170 garantiza que la PCB funcione de forma estable en entornos de alta temperatura. Esta combinación única de materiales permite que la PCB mantenga excelentes propiedades eléctricas y mecánicas en condiciones de trabajo complejas, satisfaciendo así la creciente demanda de productos electrónicos de alta gama.

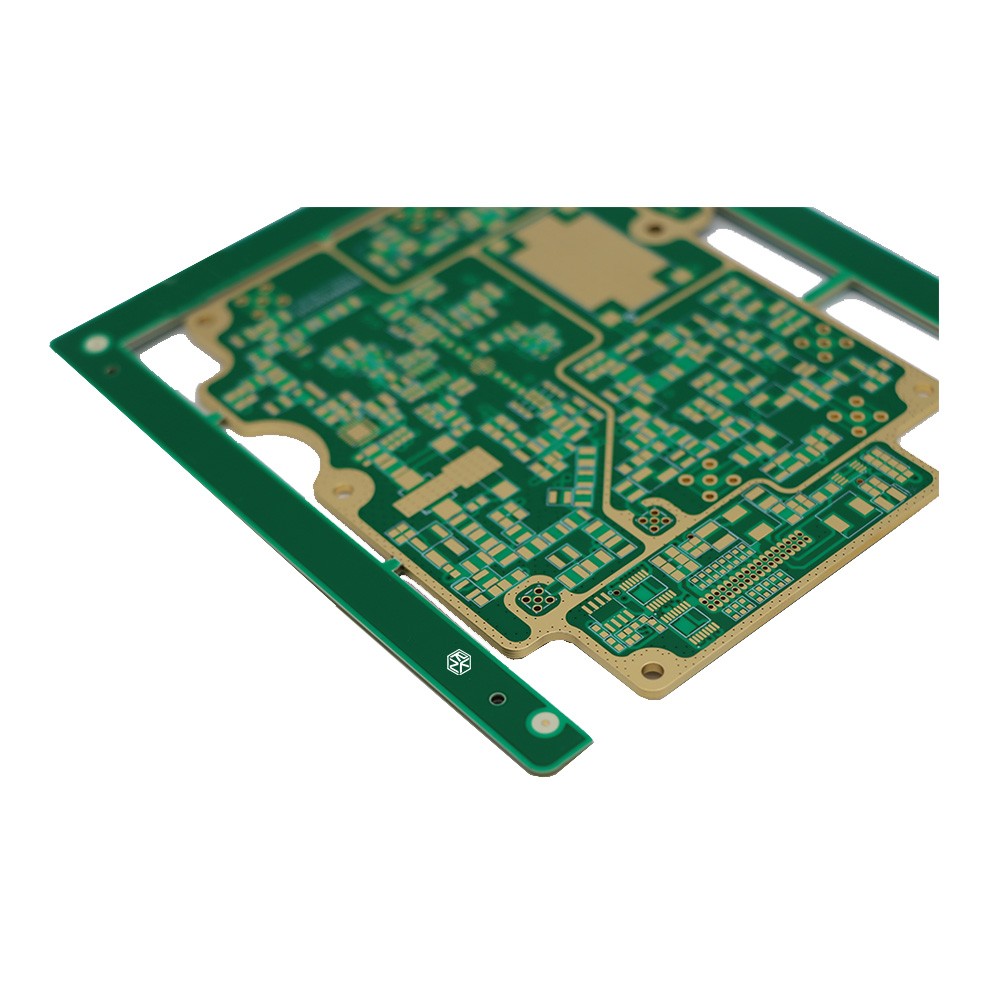

Diseño de bordes metálicos y blindaje electromagnético
El diseño de los bordes metálicos es una característica destacada de esta PCB. Estos bordes no solo mejoran su resistencia mecánica, sino que también actúan como una capa de blindaje electromagnético natural. Durante la transmisión de señales de alta frecuencia, bloquean eficazmente la entrada de interferencias electromagnéticas externas en la PCB y evitan la fuga de señales internas, mejorando considerablemente la estabilidad y la confidencialidad de la transmisión. Es especialmente adecuado para aplicaciones con requisitos extremadamente altos de compatibilidad electromagnética, como equipos de comunicación militar e instrumentos de diagnóstico médico de alta gama.

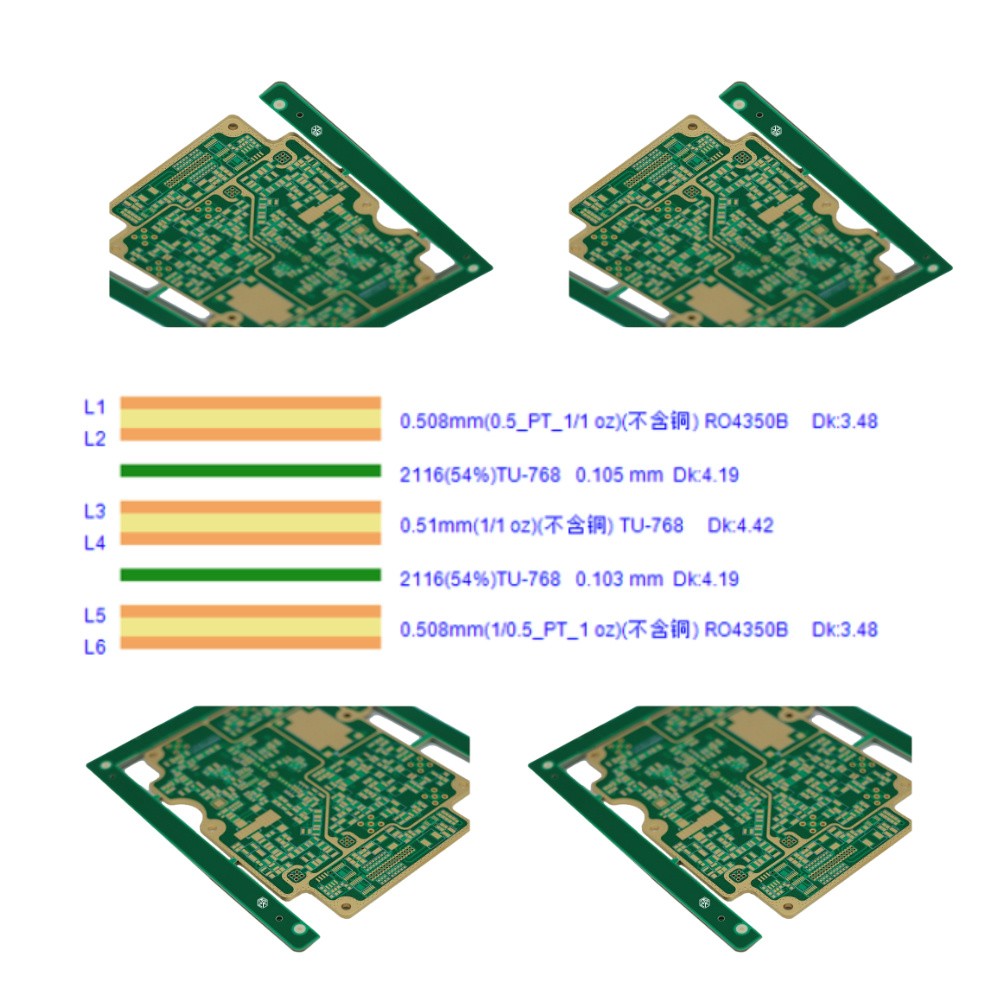

Proceso avanzado de tapones de resina
El avanzado proceso de relleno de resina que adoptamos ofrece numerosas ventajas para mejorar el rendimiento de la PCB. Los rellenos de resina rellenan las vías, evitando eficazmente problemas como bolas de soldadura y cortocircuitos durante el proceso de soldadura, mejorando así el rendimiento de la producción. Al mismo tiempo, la resina rellena mejora la resistencia mecánica de las vías, garantizando la fiabilidad de las conexiones eléctricas entre las múltiples capas de la PCB. Además, el buen aislamiento de la resina reduce aún más la pérdida de señal y las interferencias en las vías, mejorando así el rendimiento general de la PCB en circuitos de alta frecuencia.
Proceso de fabricación de alta precisión
Esta PCB demuestra procesos de fabricación de alta precisión. La alta densidad de perforación mecánica de 14 W/m², el tamaño mínimo de vía de 0,2 mm y el ancho/espacio mínimo de línea de 8/5 milésimas de pulgada reflejan nuestra excelente experiencia en la fabricación de PCB. La fabricación de alta precisión garantiza una disposición de componentes más compacta y razonable en la placa de circuito, mejorando así el nivel de integración. Al mismo tiempo, la precisa disposición del circuito y el control del espesor del cobre reducen eficazmente el retardo y la pérdida de transmisión de la señal, lo que garantiza una transmisión estable de señales de alta velocidad y alta frecuencia.
Aspectos destacados del rendimiento de la placa de circuito milimétrico
Rendimiento excepcional de alta frecuencia
Con materiales avanzados y una estructura de circuito cuidadosamente diseñada, esta PCB ofrece un rendimiento excepcional en aplicaciones de alta frecuencia. El control preciso de la impedancia, combinado con materiales de baja pérdida, minimiza la atenuación de la señal durante la transmisión y permite una transmisión estable de señales en la banda de alta frecuencia. Ya sea la banda de ondas milimétricas en la comunicación 5G o las señales de ultraalta frecuencia en la comunicación satelital, se procesa eficientemente, cumpliendo con los estrictos requisitos de las tecnologías de comunicación modernas para PCB de alta frecuencia y ofreciendo una garantía fiable para la transmisión de datos a alta velocidad.
Alta confiabilidad y estabilidad
Cada etapa, desde la selección de materiales hasta el proceso de fabricación, se controla estrictamente para garantizar la alta fiabilidad y estabilidad de la PCB. Múltiples inspecciones de calidad rigurosas, que incluyen pruebas de rendimiento eléctrico y de adaptabilidad ambiental, simulan diversos entornos de uso extremos para verificar el rendimiento de la PCB. Incluso en condiciones adversas como altas y bajas temperaturas, humedad e interferencias electromagnéticas intensas, la PCB mantiene propiedades eléctricas y mecánicas estables, lo que garantiza el funcionamiento estable a largo plazo de los productos electrónicos.
Alta integración y multifuncionalidad
Gracias a procesos de fabricación de alta precisión y un diseño de circuito optimizado, esta PCB logra una alta integración y multifuncionalidad. El reducido ancho de línea y el tamaño de las vías permiten alojar más componentes electrónicos, realizando más funciones en un espacio reducido. Ya sean circuitos digitales complejos, analógicos o de radiofrecuencia, se integran perfectamente en esta PCB, respondiendo a la tendencia de los productos electrónicos hacia la miniaturización y la multifuncionalidad.
¿Por qué se diseñan bordes metálicos para PCB?
En el diseño de PCB, el uso de bordes metálicos (borde metálico híbrido de alta frecuencia) se debe principalmente a las siguientes razones:
1. Cumplir con los requisitos de aplicación especiales
●Cumplimiento de estándares y regulaciones de la industria: En ciertas industrias, como la militar y la médica, existen requisitos extremadamente estrictos de seguridad, fiabilidad y compatibilidad electromagnética de los dispositivos electrónicos. Las PCB diseñadas con bordes metálicos tienen mayor probabilidad de cumplir con estos estándares y especificaciones. Por ejemplo, los equipos militares realizan tareas en entornos electromagnéticos complejos, y las PCB con bordes metálicos pueden proporcionar un mejor apantallamiento electromagnético y protección estructural, garantizando así el correcto funcionamiento del equipo en entornos extremos.
●Adaptarse a entornos hostiles: Los bordes metálicos pueden proporcionar protección adicional a las PCB en condiciones adversas, como altas temperaturas, humedad y entornos corrosivos. Previenen la corrosión de los bordes de las PCB y prolongan su vida útil. En los equipos electrónicos de las plataformas petrolíferas marinas, los bordes metálicos resisten eficazmente la erosión de los vientos marinos y garantizan el funcionamiento estable de las PCB.
2. Mejorar el rendimiento mecánico
●Mejorar la resistencia estructural: Los metales tienen alta resistencia y dureza, lo que proporciona un soporte mecánico adicional a la PCB. En aplicaciones de PCB híbridas de alta frecuencia, el dispositivo puede estar sometido a fuerzas externas como vibraciones e impactos. Los bordes metálicos pueden reducir eficazmente el riesgo de deformación y fractura de la PCB causado por fuerzas externas. Por ejemplo, en el sector aeroespacial, las aeronaves experimentan fuertes vibraciones durante el vuelo. Las PCB con bordes metálicos se adaptan mejor a este entorno y garantizan el funcionamiento estable de los dispositivos electrónicos.
●Facilitan la instalación y fijación: El borde metálico puede aumentar la fiabilidad de la conexión entre la PCB y otros equipos o la carcasa. Al conectar el borde metálico al marco del equipo mediante tornillos, soldadura, etc., la PCB se puede instalar con mayor firmeza en el dispositivo, evitando que el aflojamiento afecte el rendimiento de la conexión eléctrica y garantizando la transmisión de señales de alta frecuencia.
3. Optimizar el rendimiento eléctrico
●Blindaje electromagnético: PCB híbridos de alta frecuenciaSe utilizan a menudo para procesar señales de alta frecuencia. Estas señales son propensas a la interferencia de campos electromagnéticos externos durante su transmisión y también pueden radiarse e interferir con otros componentes electrónicos. El borde metálico puede servir como capa de blindaje electromagnético. Gracias a la conductividad eléctrica y magnética del metal, puede proteger la PCB de las interferencias electromagnéticas externas y evitar fugas de señales internas. Por ejemplo, en estaciones base de comunicación 5G, el borde metálico puede reducir eficazmente la interferencia electromagnética entre diferentes módulos y garantizar una transmisión estable de la señal de comunicación.
● Mejora la conexión a tierra: El borde metálico se conecta a la capa de conexión a tierra de la PCB, lo que amplía el área de conexión a tierra, reduce la resistencia de puesta a tierra y mejora la conexión a tierra. Esto es crucial para optimizar la ruta de retorno de las señales de alta frecuencia, reducir la reflexión y la pérdida de señal y mejorar la integridad de la señal. En los sistemas de radar para automóviles, un buen diseño de conexión a tierra combinado con bordes metálicos garantiza la transmisión y recepción precisas de señales de ondas milimétricas y mejora la precisión de detección del radar.
4. Mejorar la capacidad de disipación de calor.
●Conducen el calor rápidamente: Los metales tienen buena conductividad térmica. Durante el funcionamiento de la PCB híbrida de alta frecuencia, los bordes metálicos pueden conducir rápidamente el calor generado en ella. Con la mejora continua en la integración de dispositivos electrónicos, el problema de la generación de calor se ha vuelto más evidente. En particular, los circuitos de alta frecuencia generan una gran cantidad de calor durante su funcionamiento. Los bordes metálicos pueden distribuir eficazmente la disipación de calor de la PCB, conducir el calor a la carcasa del dispositivo o al disipador de calor, y evitar la degradación del rendimiento o daños en la PCB por sobrecalentamiento, garantizando así el funcionamiento estable a largo plazo del dispositivo electrónico.
5. Cumplir con los requisitos de aplicación especiales
Cumplimiento de las normas y especificaciones de la industria: En algunas industrias específicas, como la militar y la médica, los requisitos de seguridad, fiabilidad y compatibilidad electromagnética de los dispositivos electrónicos son extremadamente altos. Las PCB con diseño de bordes metálicos pueden cumplir con mayor facilidad estas normas y especificaciones. Por ejemplo, los equipos militares realizan tareas en un entorno electromagnético complejo. Las PCB con bordes metálicos pueden proporcionar un mejor blindaje electromagnético y protección estructural, garantizando el funcionamiento normal del equipo en entornos extremos.
Adaptación a entornos hostiles: En condiciones adversas como altas temperaturas, humedad y entornos corrosivos, el borde metálico proporciona protección adicional a la PCB. Este borde evita la corrosión en los bordes de la PCB y prolonga su vida útil. En los equipos electrónicos de las plataformas petrolíferas marinas, el borde metálico resiste eficazmente la erosión de la brisa marina y garantiza el funcionamiento estable de la PCB.
Ventajas y desventajas de los bordes metálicos en el diseño de PCB
En el diseño de PCB, los bordes de metal son una opción de diseño ampliamente utilizada, que tiene muchas ventajas, así como también algunas desventajas que no se pueden ignorar.
1. Ventajas
●Efecto de blindaje electromagnético mejorado: El borde metálico actúa como una barrera, impidiendo eficazmente que las interferencias electromagnéticas externas entren en la PCB e impidiendo que las señales electromagnéticas generadas por la propia PCB se filtren. En dispositivos de comunicación y dispositivos electrónicos médicos con estrictos requisitos de compatibilidad electromagnética, el borde metálico evita que las señales se vean interferidas por interferencias externas, garantizando así la precisión y estabilidad de la transmisión de la señal. Además, evita que la radiación electromagnética del propio dispositivo afecte a otros dispositivos.
●Mayor resistencia mecánica: Los materiales metálicos poseen una alta resistencia, lo que proporciona un soporte físico adicional a la PCB. En algunas aplicaciones con riesgo de vibraciones e impactos, como en la electrónica automotriz y el sector aeroespacial, los bordes metálicos pueden reducir el riesgo de deformación o daño de la PCB por fuerzas externas, garantizando así el correcto funcionamiento de los circuitos y componentes.
●Rendimiento de disipación de calor optimizado: La buena conductividad térmica del metal permite que los bordes metálicos disipen rápidamente el calor generado durante el funcionamiento de la PCB. Con la creciente integración de dispositivos electrónicos, el problema de la generación de calor se ha vuelto más evidente. Los bordes metálicos pueden servir como vía auxiliar de disipación de calor, conduciendo el calor a la carcasa del dispositivo o a los dispositivos de disipación de calor, mejorando así la eficiencia general de disipación de calor del sistema y evitando que la PCB sufra una degradación del rendimiento o un mal funcionamiento debido al sobrecalentamiento.
●Rendimiento de puesta a tierra mejorado: El borde metálico suele estar conectado a la capa de tierra de la PCB, lo que amplía el área de tierra, reduce la resistencia de tierra y optimiza el efecto de la puesta a tierra. Esto es crucial para estabilizar el potencial del circuito y reducir la reflexión de la señal y las interferencias. Especialmente en circuitos de alta velocidad y alta frecuencia, una buena puesta a tierra ayuda a mejorar la calidad de la señal y la estabilidad del sistema.
2. Desventajas
●Aumento del coste: El uso de cantos metálicos implica costos adicionales de material. Además, durante el proceso de fabricación, su tecnología de procesamiento es relativamente compleja, lo que puede implicar procesos especiales de estampado, soldadura o revestimiento, lo que incrementa aún más el costo de producción. Para algunos productos con requisitos estrictos de control de costos, la aplicación de cantos metálicos puede ser limitada.
●Aumento de peso: Los metales tienen una densidad relativamente alta. Añadir bordes metálicos a la PCB aumentará el peso total. En aplicaciones con requisitos de peso estrictos, como drones y dispositivos portátiles, un peso excesivo puede afectar la portabilidad y el consumo energético del dispositivo. Por lo tanto, el uso de bordes metálicos debe considerarse cuidadosamente.
●Mayor dificultad de diseño y fabricación: El diseño de los bordes metálicos requiere considerar su compatibilidad con otras partes de la PCB, como la conexión entre el borde metálico y las capas del circuito, y el impacto del grosor y la forma del metal en la transmisión de la señal. Durante el proceso de fabricación, garantizar la precisión dimensional y la fiabilidad de la conexión de los bordes metálicos requiere equipos y tecnologías de producción de alta gama. Si el diseño o la fabricación son inadecuados, pueden producirse problemas como cortocircuitos y circuitos abiertos, lo que reduce el rendimiento del producto.
●Posibles problemas de acoplamiento de señal: En circuitos de alta frecuencia, los bordes metálicos pueden causar acoplamiento de la señal con los circuitos de la PCB. Este acoplamiento puede alterar las características de transmisión de la señal, generando reflexiones o interferencias adicionales y afectando su integridad. Por lo tanto, al utilizar bordes metálicos en el diseño de PCB de alta frecuencia, se requiere una simulación electromagnética precisa y un diseño optimizado para reducir estos efectos adversos.
¿Por qué elegir nuestra PCB híbrida de alta frecuencia y con bordes metálicos?
Equipo profesional de I+D y fabricación
Contamos con un equipo profesional de I+D y fabricación. Nuestros miembros cuentan con una amplia experiencia y un profundo conocimiento profesional en el sector de las PCB. Nuestro personal de I+D explora constantemente nuevos materiales y procesos para mejorar el rendimiento de nuestros productos. El equipo de fabricación utiliza equipos de producción avanzados y procesos rigurosos para garantizar que cada PCB cumpla con altos estándares de calidad. El apoyo de nuestro equipo profesional es una sólida garantía de la calidad y la innovación de nuestros productos.
Servicios personalizados y producción flexible
Entendemos que las necesidades de cada cliente son únicas, por lo que ofrecemos servicios personalizados. Independientemente de los requisitos especiales que tengan en cuanto al número de capas, el tamaño y los módulos funcionales de la PCB, o si requieren combinaciones de materiales y procesos de tratamiento de superficies específicos, podemos realizar una producción personalizada según sus necesidades. Nuestro modelo de producción flexible nos permite responder rápidamente a las necesidades del cliente, ofrecer soluciones personalizadas y ayudarles a destacar en el mercado.
Estricto sistema de control de calidad
Hemos establecido un sistema de control de calidad completo y riguroso. Cada etapa, desde la adquisición de la materia prima hasta la entrega del producto terminado, se inspecciona rigurosamente. Se realizan pruebas exhaustivas de rendimiento a las materias primas para garantizar que su calidad cumpla con los estándares. Durante el proceso de producción, se monitorean en tiempo real los parámetros clave para garantizar la consistencia del producto. Antes de que el producto terminado salga de fábrica, se realizan múltiples pruebas de rendimiento, como pruebas de impedancia del 100% e inspección por rayos X, para garantizar que cada PCB cumpla con los altos estándares internacionales, lo que permite a los clientes utilizarlos con confianza.
Garantía de calidad de placas de circuito milimétricas
Selección estricta de materias primas
Somos extremadamente estrictos en la selección de materias primas y solo seleccionamos proveedores que cumplen con altos estándares. Para materiales clave como Rogers RO4350B y S1000 - 2MSe realizan rigurosas pruebas de rendimiento eléctrico y físico. Cada lote de materia prima se somete a múltiples procesos de inspección para garantizar su calidad estable y confiable, eliminando así los defectos del producto causados por problemas con la materia prima desde el origen y sentando las bases para la producción de PCB de alta calidad.

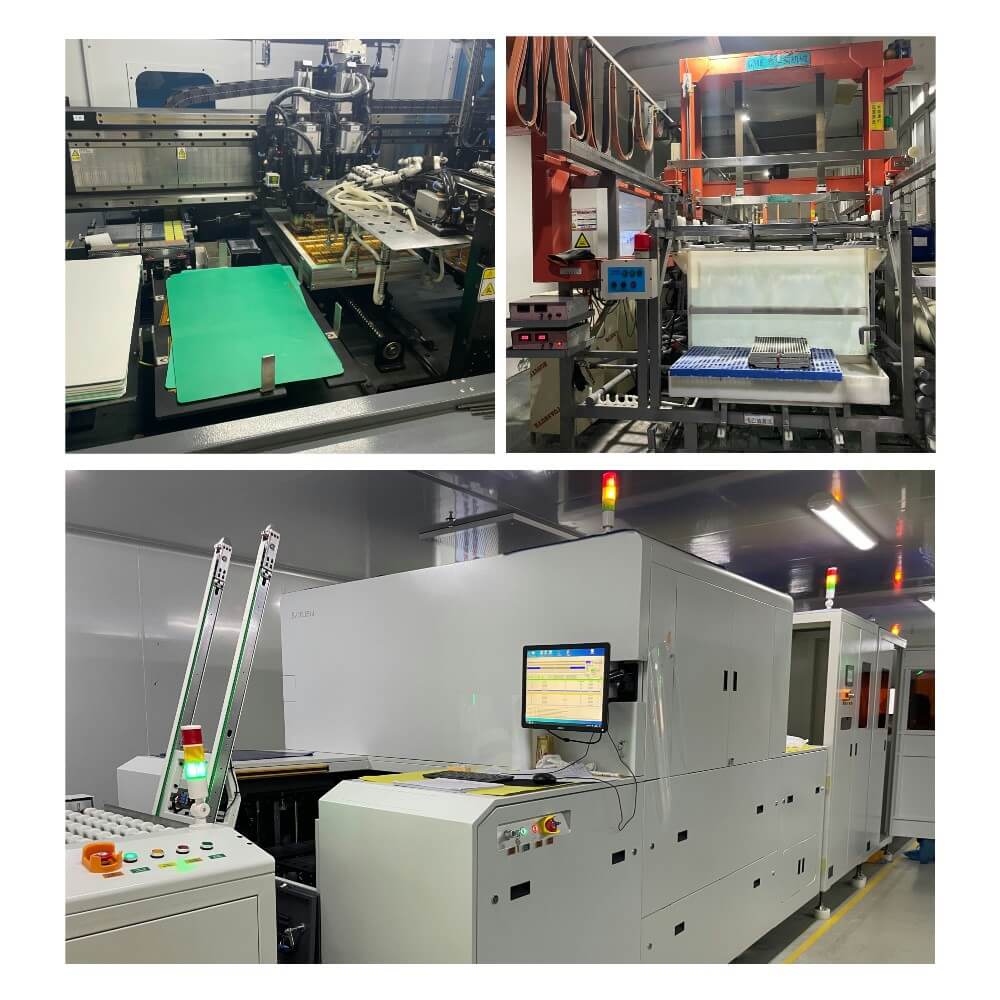

Monitoreo completo del proceso de producción
Durante el proceso de producción, utilizamos un avanzado sistema de gestión de la producción para supervisar cada etapa del proceso. Los parámetros clave de cada proceso, desde el taladrado y el prensado hasta el grabado de circuitos, se registran con precisión y se controlan estrictamente. Gracias a la monitorización en tiempo real, los problemas que surgen durante el proceso de producción se detectan y solucionan rápidamente, garantizando así la estabilidad y consistencia de la calidad del producto, mejorando la eficiencia de la producción y garantizando la entrega puntual de productos de alta calidad.
Mecanismo completo de detección de producto terminado
Contamos con un completo mecanismo de detección de productos terminados y realizamos inspecciones exhaustivas de cada PCB. Además de las pruebas periódicas de rendimiento eléctrico y las inspecciones de apariencia, también realizamos pruebas de fiabilidad, como ciclos de alta y baja temperatura, pruebas de humedad y pruebas de vibración. Mediante la simulación del entorno de uso real, evaluamos exhaustivamente el rendimiento de la PCB para garantizar su correcto funcionamiento en diversas condiciones, ofreciendo a nuestros clientes garantías fiables.
¿Cuáles son los escenarios de aplicación de las PCB con bordes metálicos?
La PCB con borde metálico, aprovechando sus propiedades únicas, desempeña un papel crucial en múltiples campos y tiene una amplia gama de escenarios de aplicación:
1. Campo de la comunicación
● Estaciones base 5G: La comunicación 5G exige una estabilidad y velocidad de transmisión de señales extremadamente altas. La PCB con bordes metálicos proporciona un excelente blindaje electromagnético para los módulos de radiofrecuencia y las unidades de procesamiento de señales de la estación base, reduciendo la interferencia electromagnética entre los diferentes módulos y garantizando la transmisión estable de señales de ondas milimétricas. Su excelente disipación de calor reduce eficazmente el calor generado durante el funcionamiento del equipo, garantizando así el funcionamiento estable a largo plazo de las estaciones base 5G y mejorando la calidad y la eficiencia de la comunicación.
● Equipos de comunicación por satélite: El entorno de las comunicaciones satelitales es complejo y las señales son vulnerables a las interferencias. La PCB con bordes metálicos no solo mejora la resistencia mecánica del equipo para adaptarse al duro entorno espacial, sino que también resiste los rayos cósmicos y diversas interferencias electromagnéticas gracias a su función de blindaje electromagnético, lo que garantiza la transmisión precisa de señales entre satélites y estaciones terrestres y mantiene la estabilidad del enlace de comunicación.
2. Campo de la electrónica automotriz
● Sistemas de conducción autónoma: Sensores como radares de ondas milimétricas, lidars y cámaras instaladas en vehículos autónomos exigen estrictos requisitos de fiabilidad en el procesamiento y la transmisión de señales. La PCB con borde metálico proporciona un blindaje electromagnético fiable para evitar que las señales de los sensores sean interferidas por otros dispositivos electrónicos del vehículo, garantizando así la transmisión precisa de datos. Esto ayuda al vehículo a obtener una percepción ambiental precisa y un control preciso de la toma de decisiones, mejorando así la seguridad y la fiabilidad de la conducción autónoma.
● Sistemas de gestión de baterías en vehículos de nueva energía: El sistema de gestión de baterías de los vehículos de nueva energía debe monitorizar y controlar su estado en tiempo real. La PCB con borde metálico proporciona una buena conexión a tierra y blindaje electromagnético para los chips y circuitos de gestión de baterías, evitando interferencias de señal. Esto garantiza que el sistema pueda monitorizar con precisión parámetros como el voltaje, la corriente y la temperatura de la batería, garantizando así su funcionamiento seguro y eficiente y prolongando su vida útil.

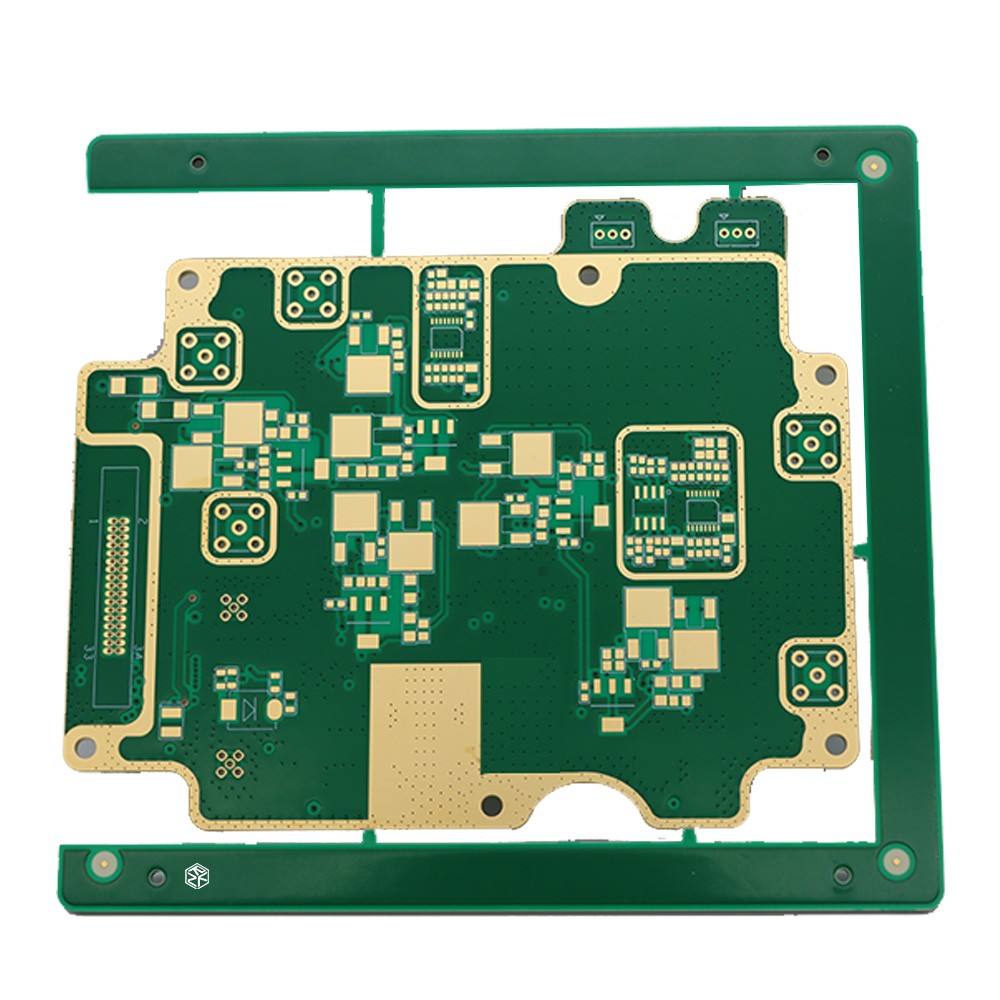

3. Campo aeroespacial
●Sistemas de navegación de aeronaves: Durante el vuelo, las aeronaves se ven afectadas por diversos factores, como fuertes vibraciones y entornos electromagnéticos complejos. La PCB con bordes metálicos puede mejorar la resistencia estructural del sistema de navegación, reduciendo el impacto de las vibraciones en el circuito. Al mismo tiempo, sus funciones de apantallamiento electromagnético y disipación de calor garantizan el funcionamiento estable del sistema de navegación, garantizando una navegación precisa, evitando desviaciones de vuelo y mejorando la seguridad.
●Equipo de aviónica: Los equipos de aviónica en aeronaves, como los sistemas de comunicación, radar y conducción autónoma, exigen una fiabilidad extremadamente alta para las PCB. Las PCB con bordes metálicos ofrecen una buena protección mecánica y apantallamiento electromagnético. En entornos extremos, como altas temperaturas, altas presiones e interferencias electromagnéticas intensas, garantizan el funcionamiento estable de los equipos y la correcta finalización de las misiones de vuelo.
4. Campo de la electrónica médica
●Equipo de imágenes médicas: Los equipos de imágenes médicas, como la resonancia magnética (RM) y la tomografía computarizada (TC), exigen una estabilidad y precisión de las señales extremadamente altas. La PCB con borde metálico puede apantallar eficazmente las interferencias electromagnéticas externas, garantizando así que el equipo obtenga imágenes de alta resolución, lo que ayuda a los médicos a realizar diagnósticos más precisos.
●Equipo de soporte vital: Los equipos de soporte vital, como marcapasos y ventiladores, son cruciales para la vida de los pacientes. La PCB con borde metálico mejora la capacidad antiinterferencias del equipo, garantizando su funcionamiento estable y proporcionando un soporte vital confiable a los pacientes.
5. Campo de control industrial
●Equipos de línea de producción automatizada: Equipos como robots industriales y controladores lógicos programables (PLC) en líneas de producción automatizadas deben operar con precisión y estabilidad en un entorno electromagnético complejo. La PCB con bordes metálicos proporciona un buen apantallamiento electromagnético y resistencia mecánica, lo que garantiza la fiabilidad del equipo en el entorno industrial y mejora la eficiencia de la producción y la calidad del producto.
●Equipos de electrónica de potencia: En equipos electrónicos de potencia de alto voltaje y alta corriente, la PCB con borde metálico puede garantizar el funcionamiento estable del circuito a través de su buen rendimiento de conexión a tierra y disipación de calor, previniendo fallas del equipo causadas por sobrecalentamiento e interferencia electromagnética y garantizando el funcionamiento seguro y estable del sistema de energía.
