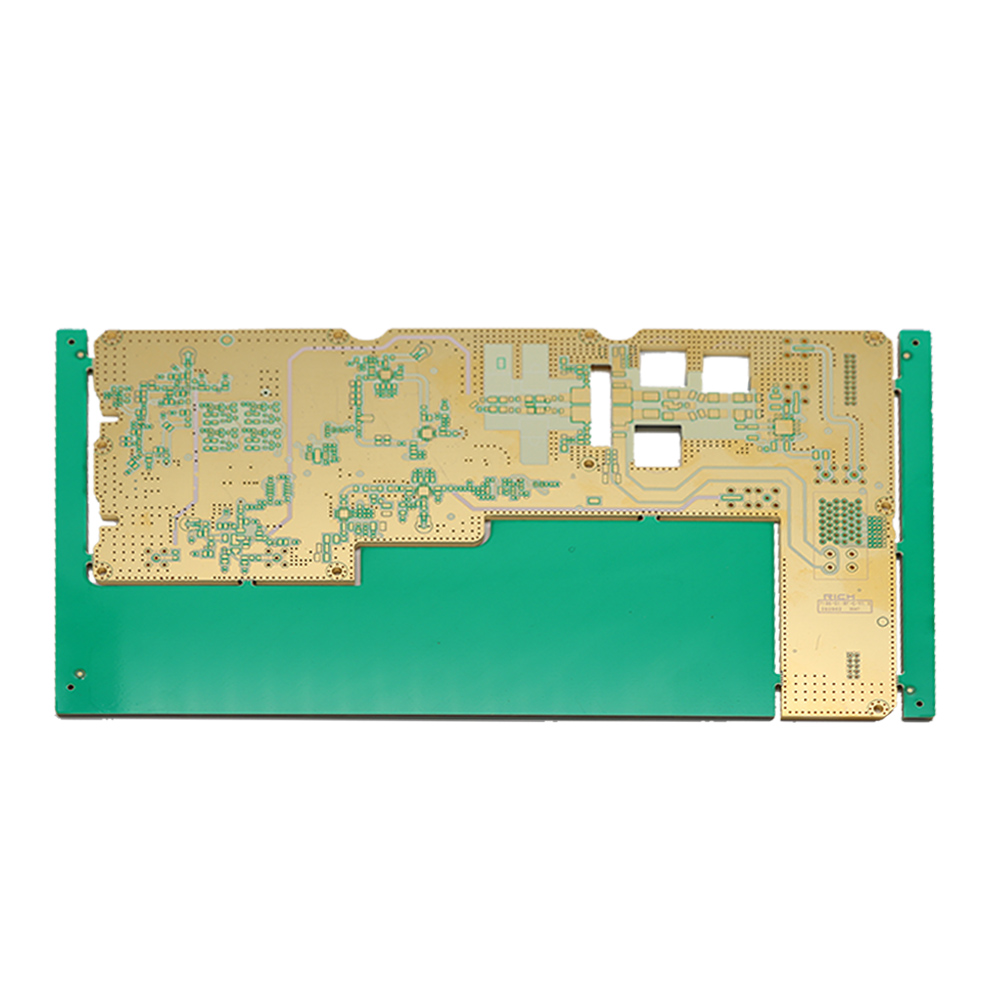

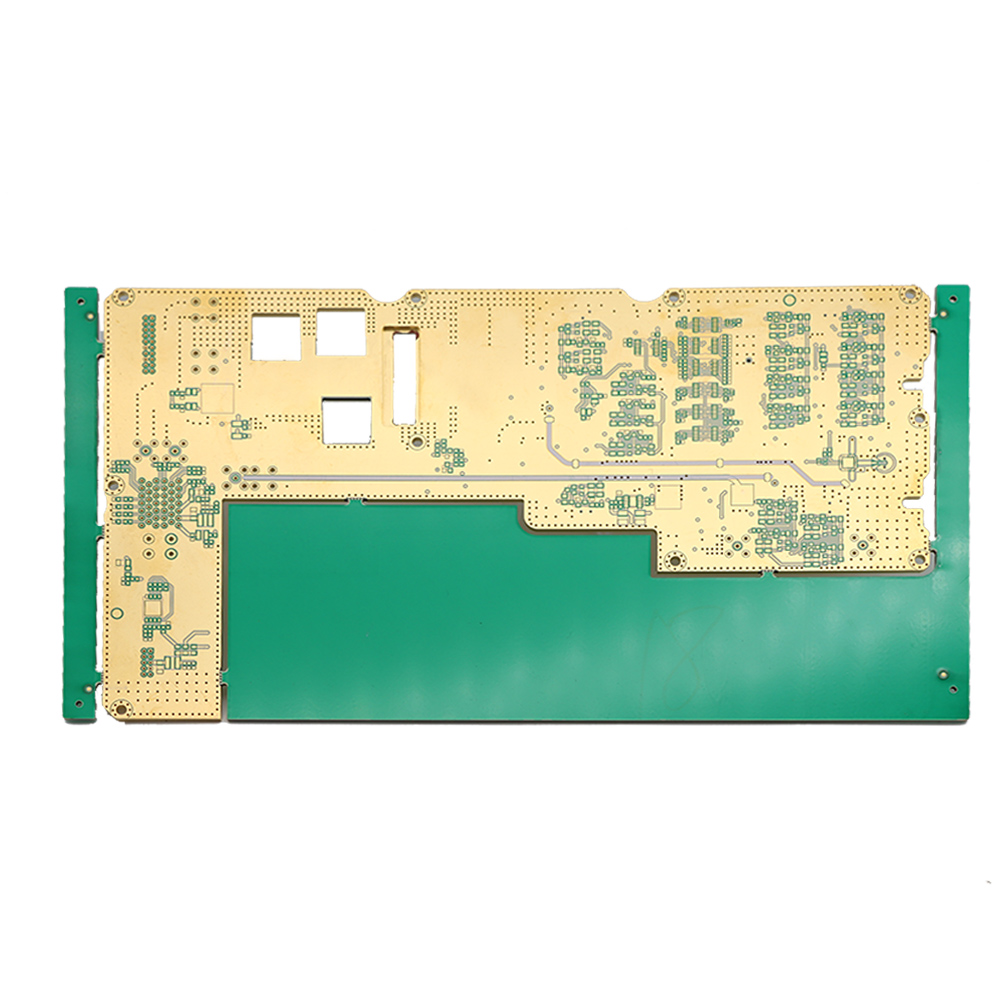

PCB pengepresan hibrida frekuensi tinggi

  • Kategori PCB pengepresan hibrida frekuensi tinggi + lubang buta bor mekanis + tepi logam + alur buta metalisasi
  • Jumlah lapisan 8L
  • Ketebalan Papan 3,0 mm2

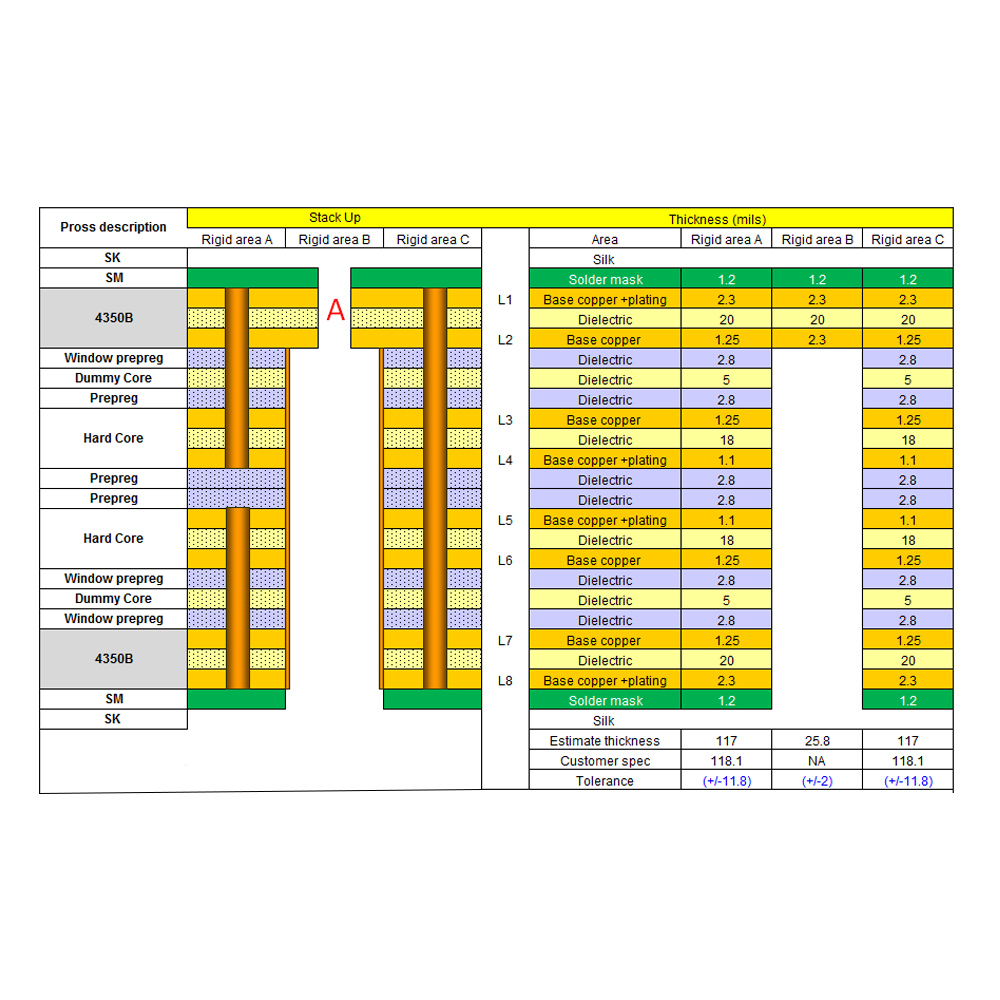

  • Bahan Rogers RO4350B 1E/1E 0200 (DK=3,48)(0,508mm)+ SYTECH S1000-H
  • Ukuran tunggal 255*171mm/1 BUAH
  • Permukaan akhir SETUJU
  • Ketebalan tembaga bagian dalam: 35um Ketebalan tembaga luar: 70um
  • Warna masker solder: hijau (GTS, GBS) Warna sablon: putih (GTO,GBO)
  • Melalui pengobatan lubang sumbat resin
  • Kepadatan lubang pengeboran mekanis 6W/㎡
  • Min melalui ukuran 0,3 mm
  • Lebar/spasi garis minimum: 10/10mil Rasio bukaan: 10mil
  • Waktu pengepresan: 3 kali Waktu pengeboran: 3 kali
  • PN B0800051A
kutip sekarang

Jaminan Kualitas

jubu-21e2


Sistem Manajemen Mutu: ISO 9001: 2015, ISO14001: 2015, IATF16949: 2016, OHSAS 18001: 2007, QC080000: 2012SGS, RBA, CQC, WCA & ESA, SQ MARK, Canon GA, Sony GP
Standar kualitas PCB: IPC 1, IPC 2, IPC 3, GJB 362C-2021, AS9100
Proses produksi utama PCB: IL/lmage, PatternPlating, I/L AOI, B/Oxide, Layup, Press, LaserDrilling, Drilling, PTH, PanelPlating, O/Llmage, PanelPlating, SESEtching, O/L AOI, S/Mask, Legend, SurfaceFinshed (ENIGENEPIG, Hard Gold, Soft Gold, HASL, LF-HASL, lmm Tin, lmm Silver, OSP), Rout, ET, FV

Peralatan inspeksi & barang uji

oven: pengujian penyimpanan energi termal
Mesin uji tingkat kontaminasi ion: Uji kebersihan ionik
mesin uji semprotan garam:Uji semprot garam
Penguji tegangan tinggi DC: uji ketahanan tegangan
Megger: resistansi isolasi
Mesin tarik universal: uji kekuatan kupas
CAF: Pengujian migrasi ion, peningkatan substrat PCB, peningkatan pemrosesan PCB, dll.
OGP: Menggunakan instrumen pengukur gambar 3D non-kontak, dikombinasikan dengan platform penggerak sumbu XYZ dan cermin zoom otomatis, memanfaatkan prinsip analisis gambar untuk memproses sinyal gambar oleh komputer, pengukuran dimensi geometris dan toleransi posisi dapat dideteksi dengan cepat dan akurat, dan nilai CPK dapat dianalisis.
Mesin kontrol resistansi on-line: uji TCT resistansi kontrol Mode kegagalan umum, memahami faktor potensial yang dapat menyebabkan kerusakan pada peralatan dan komponen sistem untuk memastikan apakah produk dirancang atau diproduksi dengan benar

1887-1dc tahun 1887

Kotak kejut dingin dan termal: uji kejut dingin dan termal, suhu tinggi dan rendah
Pot solder: uji kemampuan solder
RoHS: Uji RoHS
Penguji impedansi: Nilai impedansi AC dan kehilangan daya
Peralatan pengujian listrikMesin jarum terbang: Isolasi tegangan tinggi dan uji konduksi resistansi rendah: Uji kontinuitas sirkuit produk
Mesin inspeksi lubang sepenuhnya otomatis: Periksa berbagai jenis lubang tidak beraturan, termasuk lubang bundar, lubang slot pendek, lubang slot panjang, lubang tidak beraturan besar, berpori, beberapa lubang, lubang besar dan kecil, dan fungsi inspeksi sumbat lubang
AOI: AOI secara otomatis memindai produk PCBA melalui kamera CCD definisi tinggi, mengumpulkan gambar, membandingkan titik uji dengan parameter yang memenuhi syarat dalam basis data, dan setelah pemrosesan gambar, memeriksa cacat kecil yang mungkin terlewatkan pada PCB target. Tidak ada jalan keluar dari cacat sirkuit

Aplikasi

31suw

PCB HDI memiliki berbagai skenario aplikasi di bidang elektronik, seperti:

-Big Data & AI: PCB HDI dapat meningkatkan kualitas sinyal, masa pakai baterai, dan integrasi fungsional ponsel, sekaligus mengurangi berat dan ketebalannya. PCB HDI juga dapat mendukung pengembangan teknologi baru seperti komunikasi 5G, AI, dan IoT, dll.

-Mobil: PCB HDI dapat memenuhi persyaratan kompleksitas dan keandalan sistem elektronik otomotif, sekaligus meningkatkan keamanan, kenyamanan, dan kecerdasan mobil. PCB ini juga dapat diaplikasikan pada fungsi seperti radar otomotif, navigasi, hiburan, dan bantuan berkendara.

-Medis: PCB HDI dapat meningkatkan akurasi, sensitivitas, dan stabilitas peralatan medis, sekaligus mengurangi ukuran dan konsumsi daya. PCB ini juga dapat diaplikasikan di berbagai bidang seperti pencitraan medis, pemantauan, diagnosis, dan perawatan.

Aplikasi utama HDI PCB ada pada telepon seluler, kamera digital, AI, pembawa IC, laptop, elektronik otomotif, robot, drone, dll., yang digunakan secara luas di berbagai bidang.
