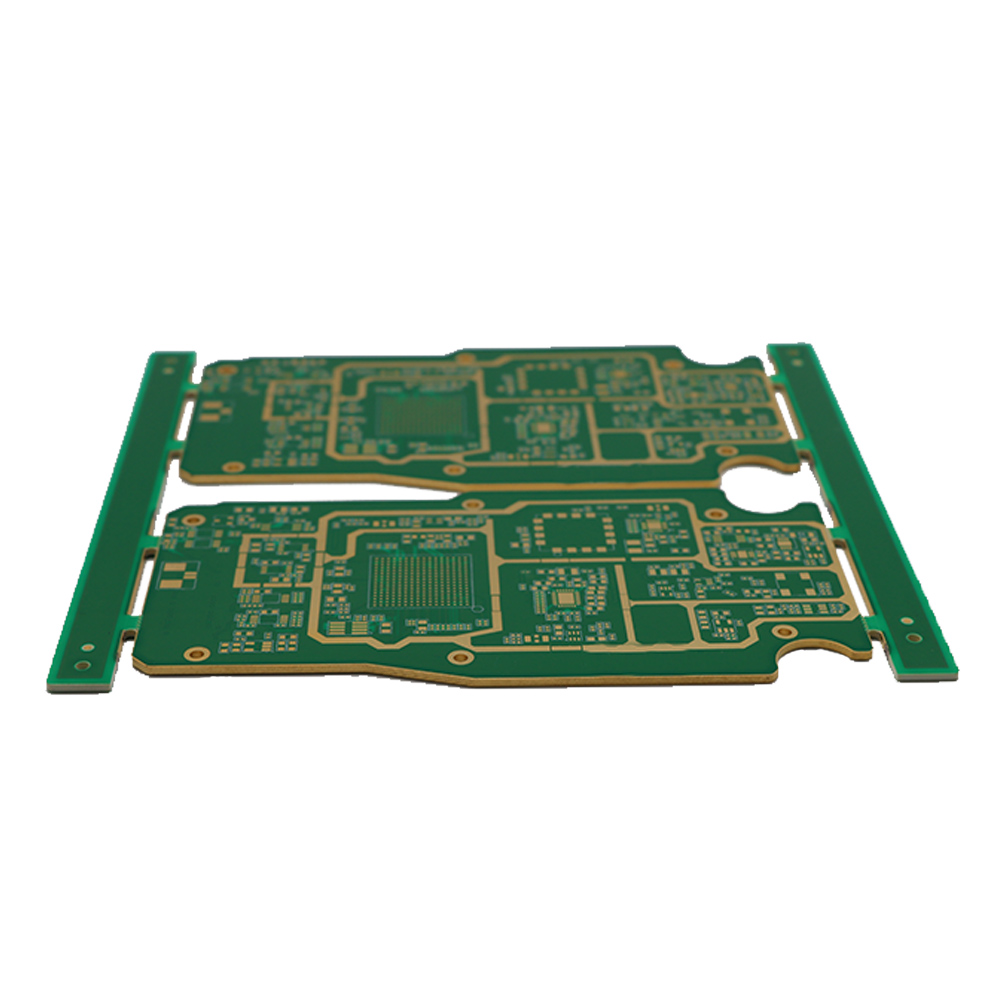

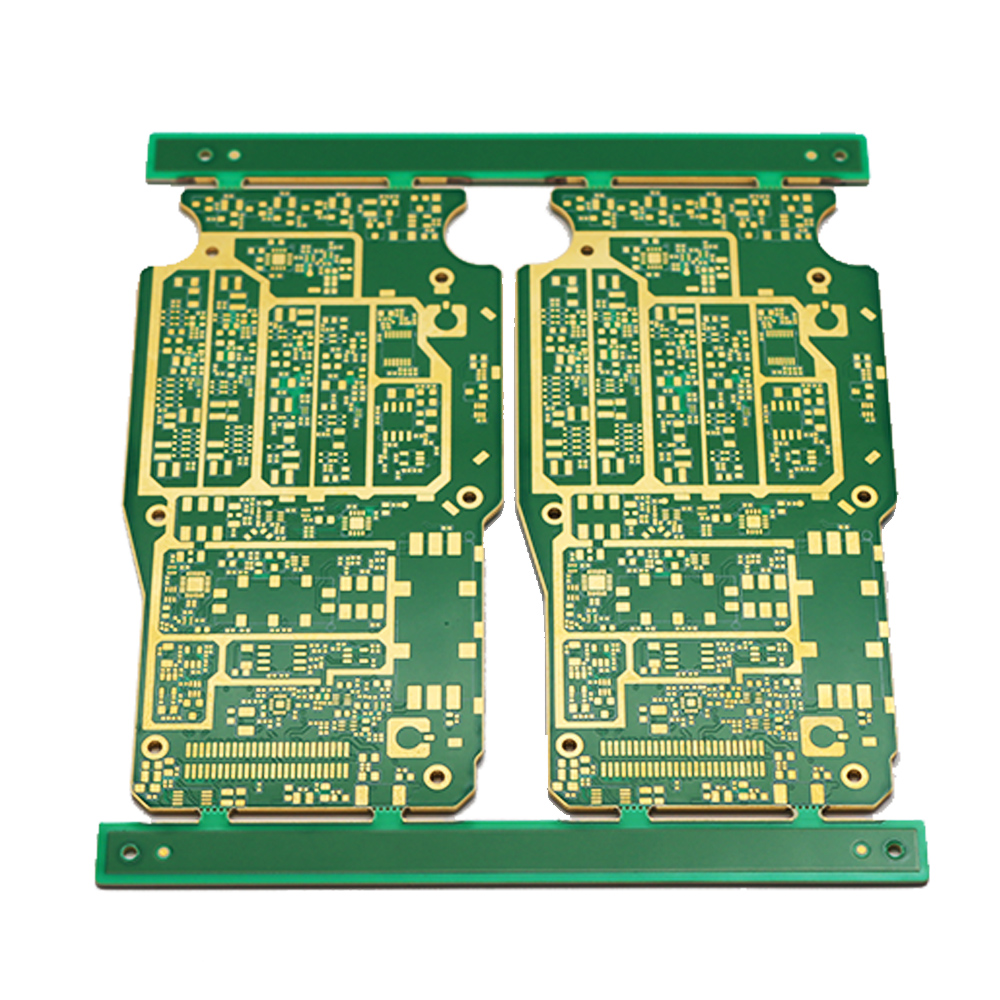

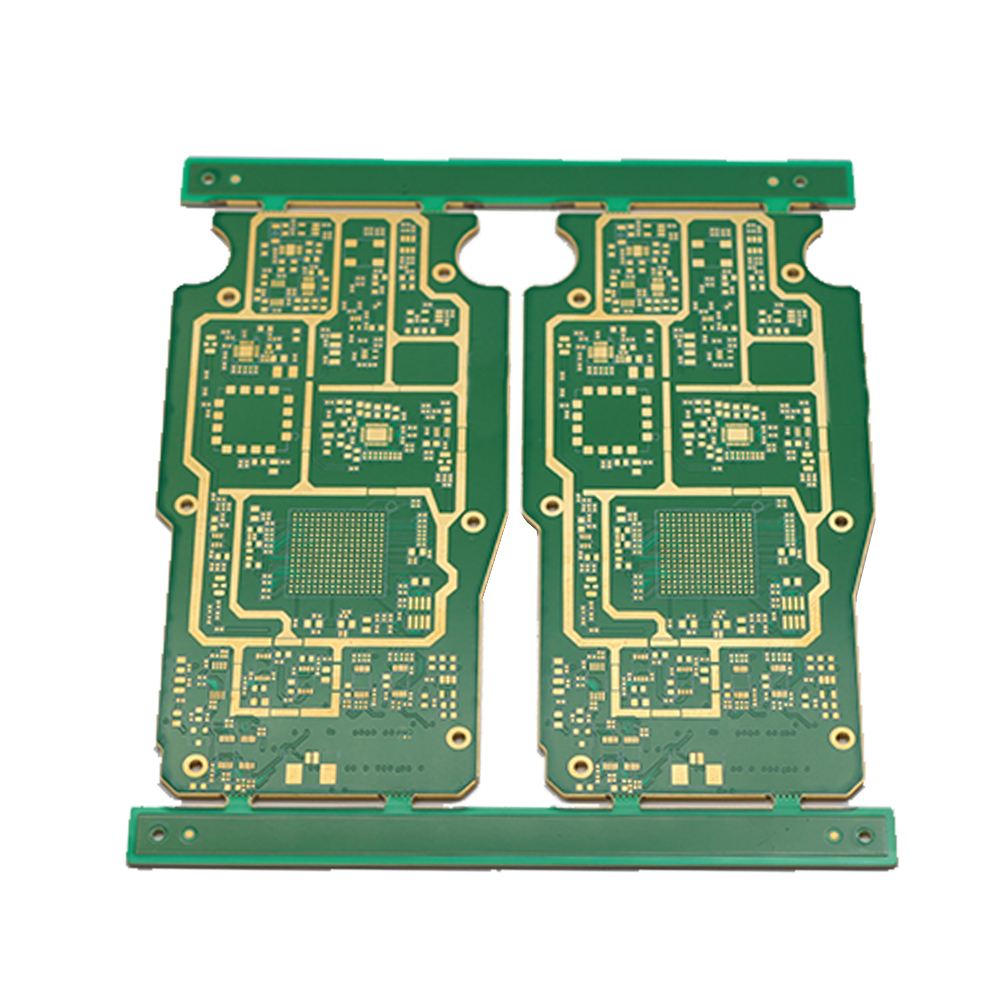

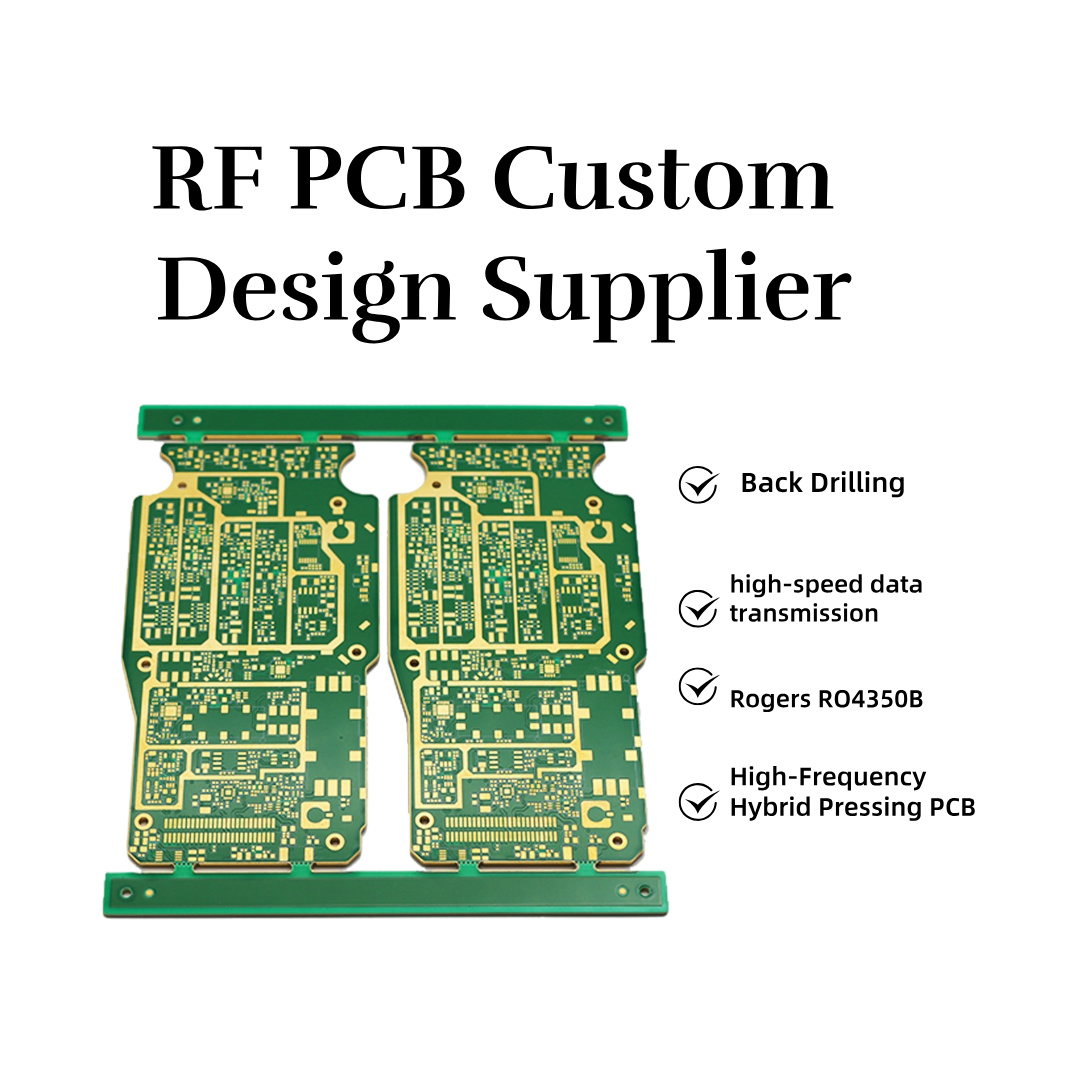

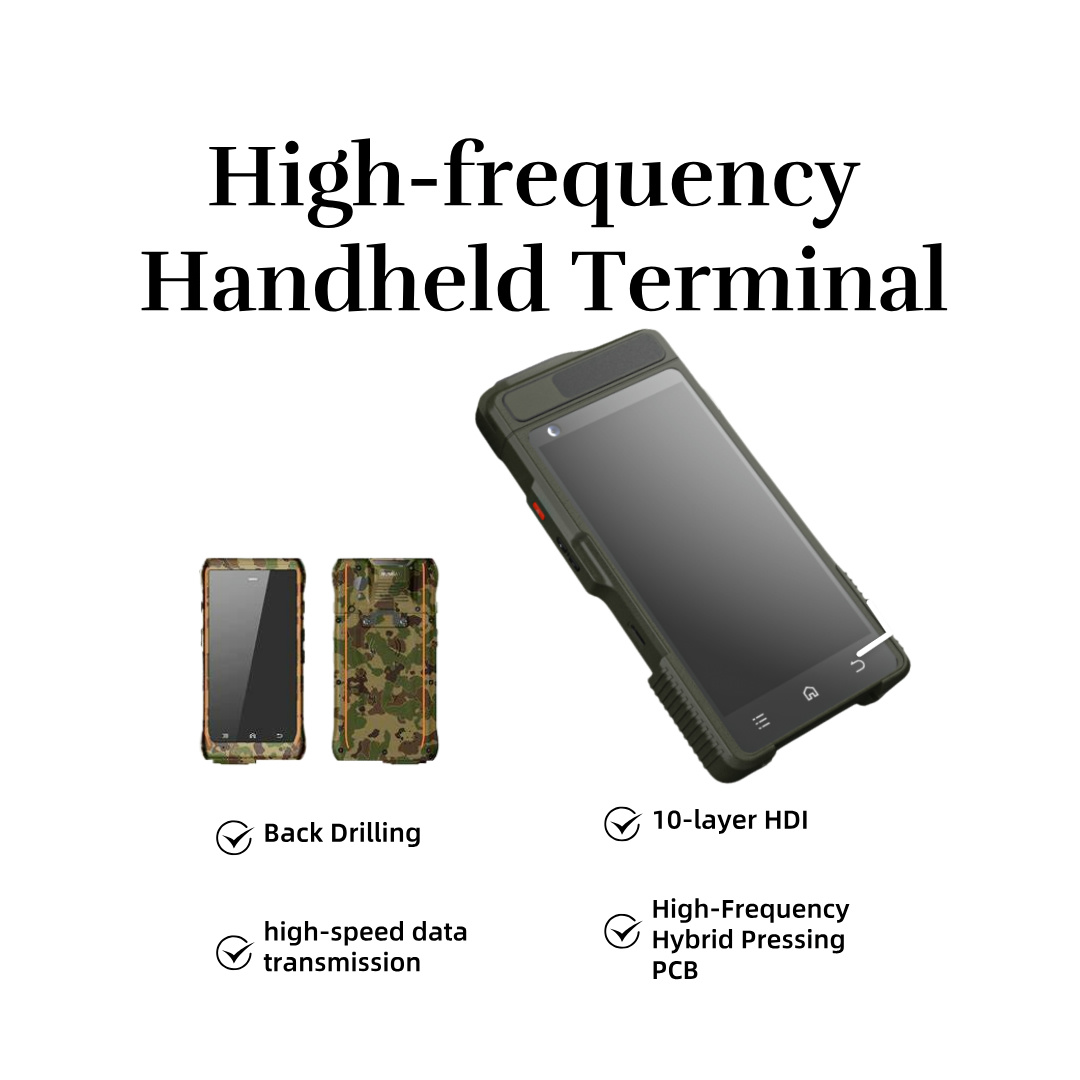

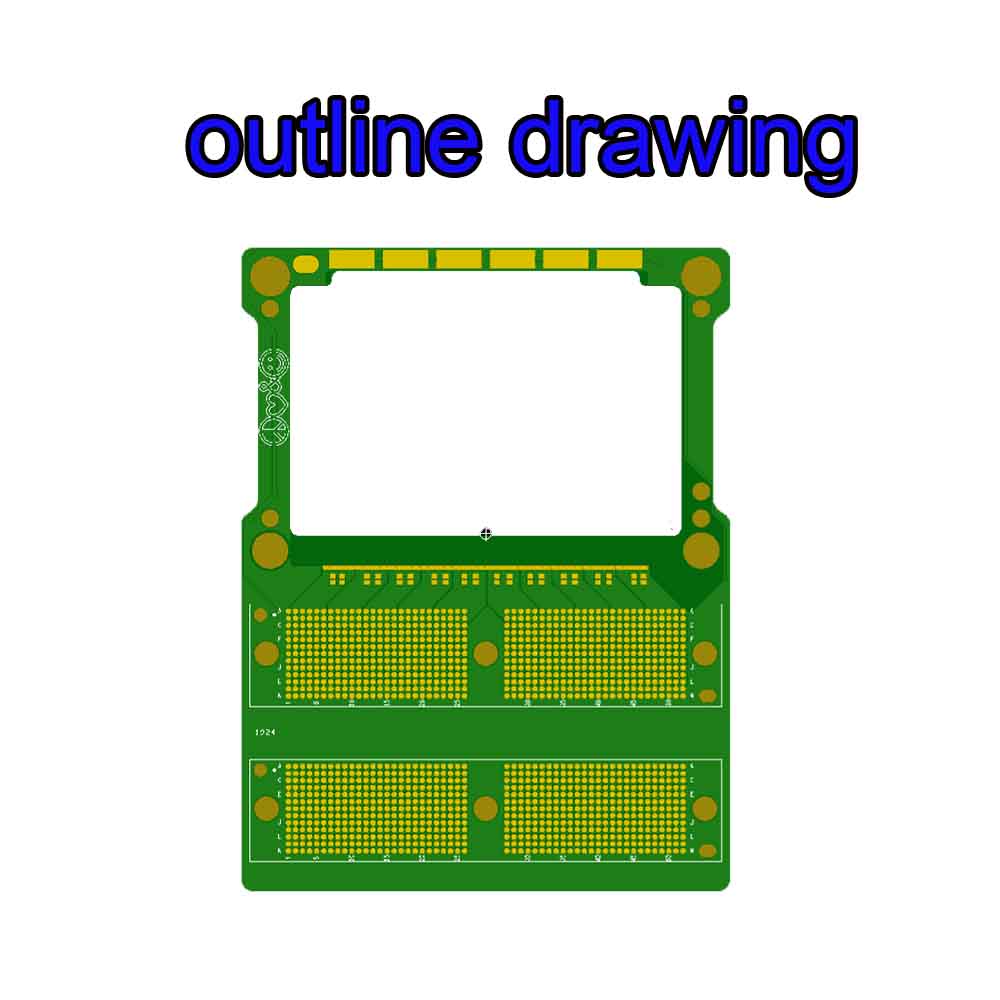

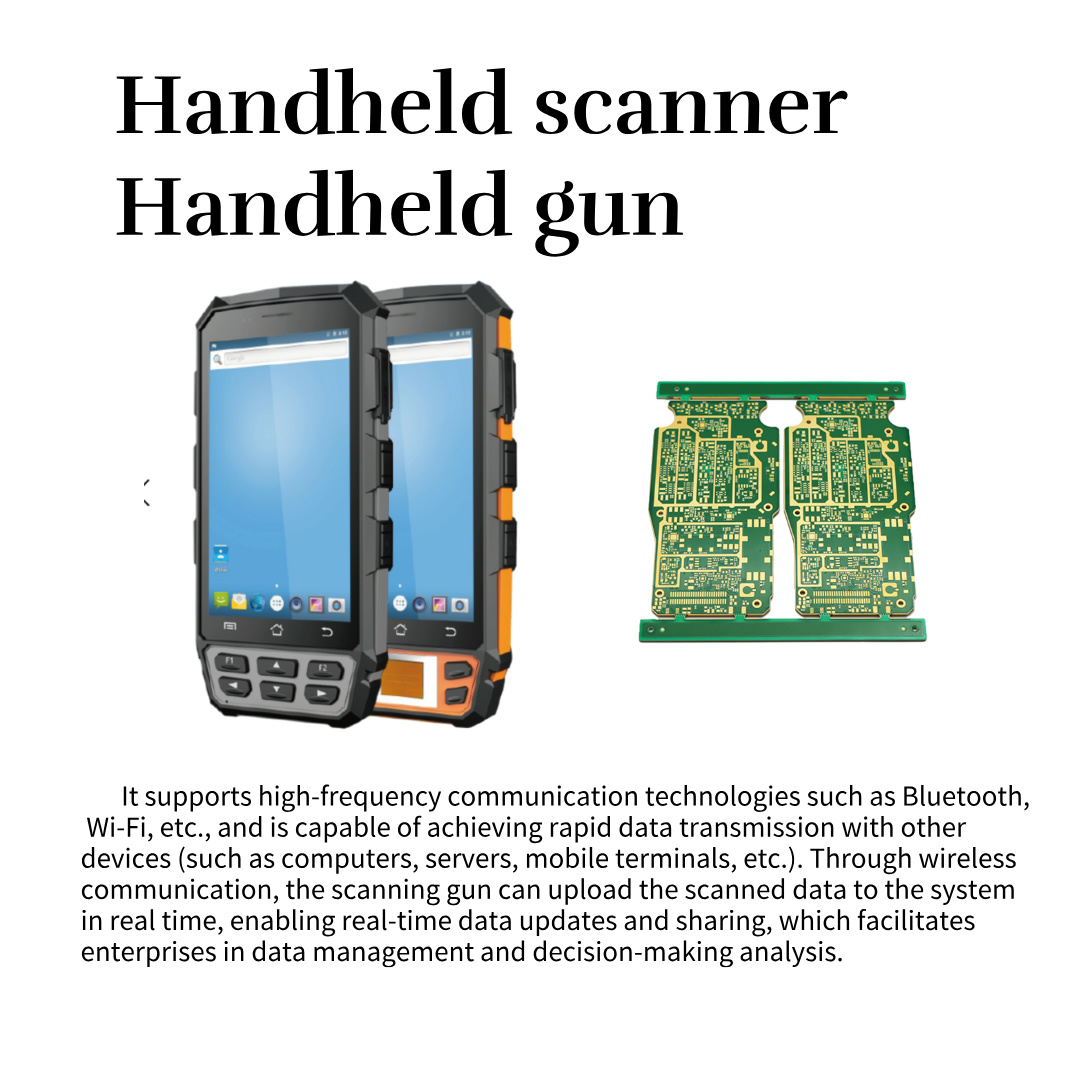

PCB Canggih untuk Perangkat Genggam Frekuensi Tinggi: Integrasi Sempurna Rogers + FR4 TG170, HDI, dan Proses Penyumbatan Resin
Apa saja proses Rogers+ FR4 TG170, HDI, dan penyumbat resin pada PCB perangkat genggam frekuensi tinggi?
PCB kami untuk perangkat genggam frekuensi tinggi mengadopsi material unik dan proses canggih. Material Rogers terkenal karena kinerja listrik frekuensi tingginya yang sangat baik. Material ini memiliki konstanta dielektrik rendah dan nilai tangen rugi rendah, yang secara efektif dapat mengurangi pelemahan dan distorsi sinyal selama transmisi, sehingga sangat cocok untuk memproses sinyal frekuensi tinggi. FR4 TG170 adalah laminasi epoksi yang diperkuat serat kaca berkinerja tinggi dengan suhu transisi kaca yang relatif tinggi (TG170). Hal ini memungkinkan material tersebut untuk mempertahankan sifat mekanik dan isolasi listrik yang baik bahkan di lingkungan suhu tinggi, memberikan dukungan struktural yang stabil untuk PCB.
Teknologi HDI (High Density Interconnect) memungkinkan koneksi sirkuit dengan kepadatan lebih tinggi dalam ruang terbatas. Melalui desain jarak antar jalur dan via yang halus, teknologi HDI dapat mengintegrasikan lebih banyak komponen elektronik, meningkatkan kepadatan fungsional PCB. Pada saat yang sama, teknologi ini juga dapat mencapai transmisi data kecepatan tinggi untuk memenuhi persyaratan perangkat genggam frekuensi tinggi akan kecepatan pemrosesan data.
Proses penyumbatan resin melibatkan pengisian lubang-lubang (vias) pada PCB dengan resin dan kemudian mengeringkannya. Proses ini tidak hanya mencegah oksidasi lapisan tembaga di dalam lubang-lubang tersebut, sehingga meningkatkan keandalan koneksi listrik, tetapi juga meningkatkan kinerja pembuangan panas PCB. Karena resin memiliki konduktivitas termal yang baik, resin dapat secara efektif mentransfer panas, memastikan stabilitas PCB selama pengoperasian frekuensi tinggi.
Performa Frekuensi Tinggi yang Unggul: Karakteristik rugi daya rendah dari material Rogers dan kemampuan transmisi data kecepatan tinggi dari teknologi HDI memungkinkan perangkat genggam frekuensi tinggi untuk mengirim dan menerima sinyal secara akurat dalam lingkungan elektromagnetik yang kompleks, mengurangi interferensi sinyal dan tingkat kesalahan bit, serta meningkatkan kualitas komunikasi.
Koneksi Listrik yang Andal: Proses penyumbatan resin memastikan keandalan koneksi listrik di dalam via, mencegah korsleting sinyal dan rangkaian terbuka. Pada saat yang sama, desain sirkuit yang presisi dari teknologi HDI juga mengurangi perubahan impedansi selama transmisi sinyal, memastikan integritas sinyal.
Performa Pembuangan Panas yang Baik: Suhu transisi kaca yang tinggi dari FR4 TG170 dan keunggulan pembuangan panas dari proses penyumbatan resin memungkinkan PCB untuk secara efektif membuang panas yang dihasilkan selama operasi frekuensi tinggi, menghindari penurunan kinerja dan kegagalan yang disebabkan oleh panas berlebih, dan memperpanjang masa pakai perangkat genggam frekuensi tinggi.
Desain Struktur Kompak: Kemampuan integrasi sirkuit kepadatan tinggi dari teknologi HDI memungkinkan PCB untuk mencapai lebih banyak fungsi dalam ruang terbatas, memenuhi persyaratan desain perangkat genggam frekuensi tinggi untuk miniaturisasi dan bobot ringan, serta meningkatkan portabilitas dan kemudahan penggunaan peralatan.
Kontrol kualitas sangat penting dalam pembuatan PCB untuk perangkat genggam frekuensi tinggi. PCB kami menjalani pengujian ketat untuk memenuhi persyaratan ketat perangkat genggam frekuensi tinggi. Pengujian tersebut meliputi:
Pengujian Kinerja Listrik: Untuk memastikan transmisi sinyal yang akurat, pencocokan impedansi yang tepat, dan catu daya yang stabil. Ini termasuk pengujian parameter seperti integritas sinyal, stabilitas tegangan, kapasitas daya hantar arus, dan kehilangan sinyal pada frekuensi tinggi.
Pengujian Kinerja Mekanis: Untuk memverifikasi kekuatan dan stabilitas mekanis PCB, termasuk uji tekuk, uji benturan, dan uji getaran, dll., untuk memastikan bahwa PCB dapat beroperasi normal dalam berbagai kondisi lingkungan.
Pengujian Kinerja Termal: Untuk memastikan bahwa PCB dapat mempertahankan kinerja yang baik di lingkungan suhu tinggi, termasuk pengujian siklus termal dan pengujian resistansi termal, dll., untuk mengevaluasi kemampuan pembuangan panas dan resistansi suhu tinggi dari PCB.
Pengujian Stres Lingkungan: Untuk memastikan bahwa PCB masih dapat beroperasi dengan andal dalam kondisi lingkungan yang keras seperti kelembaban, semprotan garam, dan debu. Kinerja perlindungan PCB diuji dengan mensimulasikan lingkungan penggunaan yang sebenarnya.
Pengujian ini memastikan bahwa PCB kami dapat beroperasi secara stabil dan andal dalam aplikasi perangkat genggam frekuensi tinggi.
Mengapa memilih kami untuk kebutuhan PCB stasiun genggam frekuensi tinggi Anda?
Keahlian Mendalam dalam PCB Frekuensi Tinggi: Dengan pengalaman bertahun-tahun dalam desain dan pembuatan PCB frekuensi tinggi, kami memiliki pemahaman mendalam tentang persyaratan khusus perangkat genggam frekuensi tinggi. Tim kami terdiri dari insinyur elektronik, perancang sirkuit, dan ahli material yang mahir dalam teknologi dan proses frekuensi tinggi terbaru, dan dapat memberikan solusi profesional kepada Anda.
Solusi yang Disesuaikan: Setiap proyek perangkat genggam frekuensi tinggi memiliki persyaratan yang unik. Sesuai dengan kebutuhan spesifik Anda, kami menyediakan desain PCB yang disesuaikan, termasuk aspek-aspek seperti tata letak sirkuit, pemilihan material, dan optimasi proses. Tujuan kami adalah untuk menyediakan solusi PCB yang paling sesuai untuk memenuhi persyaratan kinerja, biaya, dan waktu Anda.
Kualitas dan Keandalan yang Tak Tertandingi: Kami secara ketat mengontrol setiap tahapan mulai dari pengadaan bahan baku hingga pengiriman produk jadi untuk memastikan setiap PCB memenuhi standar kualitas tertinggi. Kami menggunakan peralatan dan proses manufaktur canggih, seperti pengeboran laser presisi tinggi, teknologi pemasangan permukaan otomatis, dan inspeksi sinar-X, dll., untuk memastikan kualitas dan keandalan PCB.
Fasilitas Manufaktur Canggih: Kami memiliki fasilitas manufaktur canggih, termasuk peralatan manufaktur PCB presisi tinggi, jalur produksi perakitan otomatis, dan peralatan pengujian komprehensif. Fasilitas ini memungkinkan kami untuk secara efisien memproduksi PCB berkualitas tinggi dan memenuhi kebutuhan produksi skala besar Anda.
Pengiriman Tepat Waktu dan Dukungan Global: Kami memahami pentingnya waktu untuk proyek Anda. Kami telah membangun sistem manajemen rantai pasokan dan sistem perencanaan produksi yang efisien untuk memastikan pengiriman PCB Anda tepat waktu. Tim layanan global kami selalu siap memberikan dukungan teknis dan layanan purna jual untuk menyelesaikan masalah yang Anda hadapi selama proses penggunaan.
Pemilihan Material: Kami dengan cermat memilih material Rogers dan FR4 TG170 untuk memastikan kualitas dan performanya memenuhi standar ketat kami. Pada saat yang sama, kami juga memilih foil tembaga, resin, dan material pendukung berkualitas tinggi lainnya untuk memastikan performa PCB secara keseluruhan.

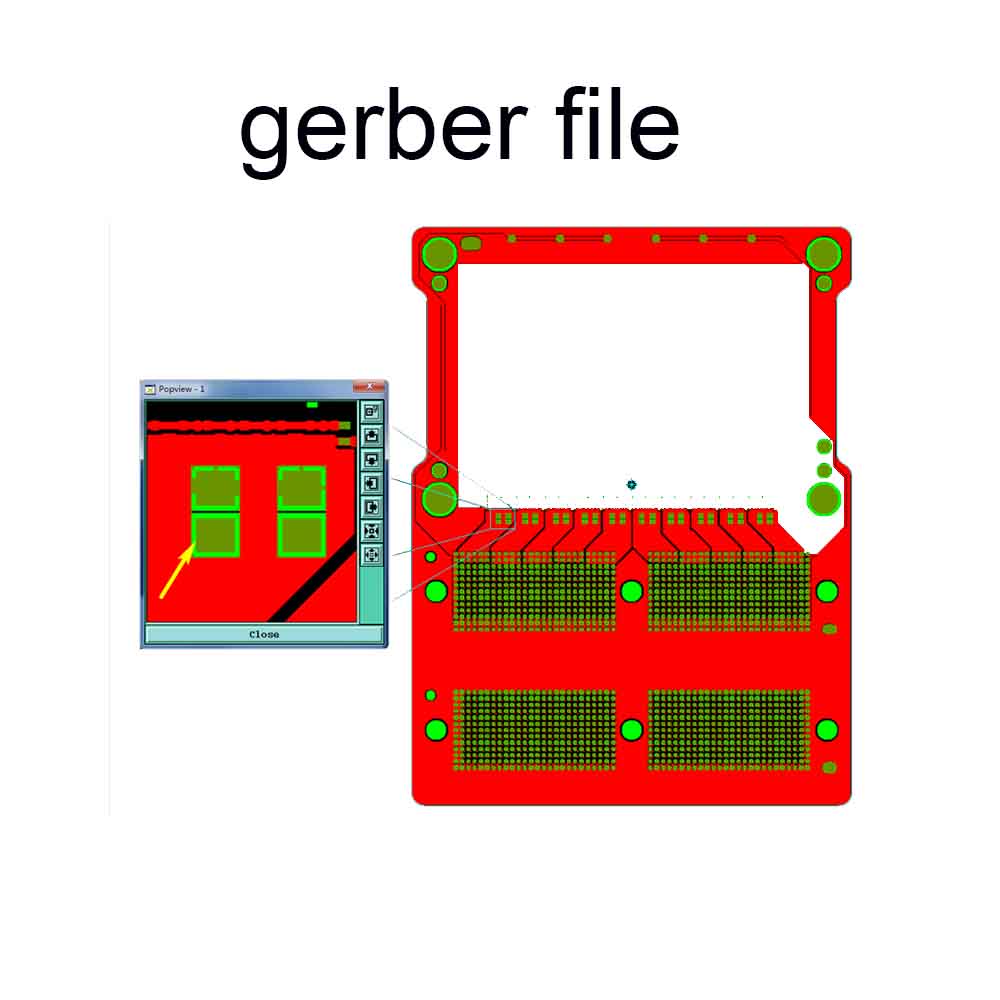

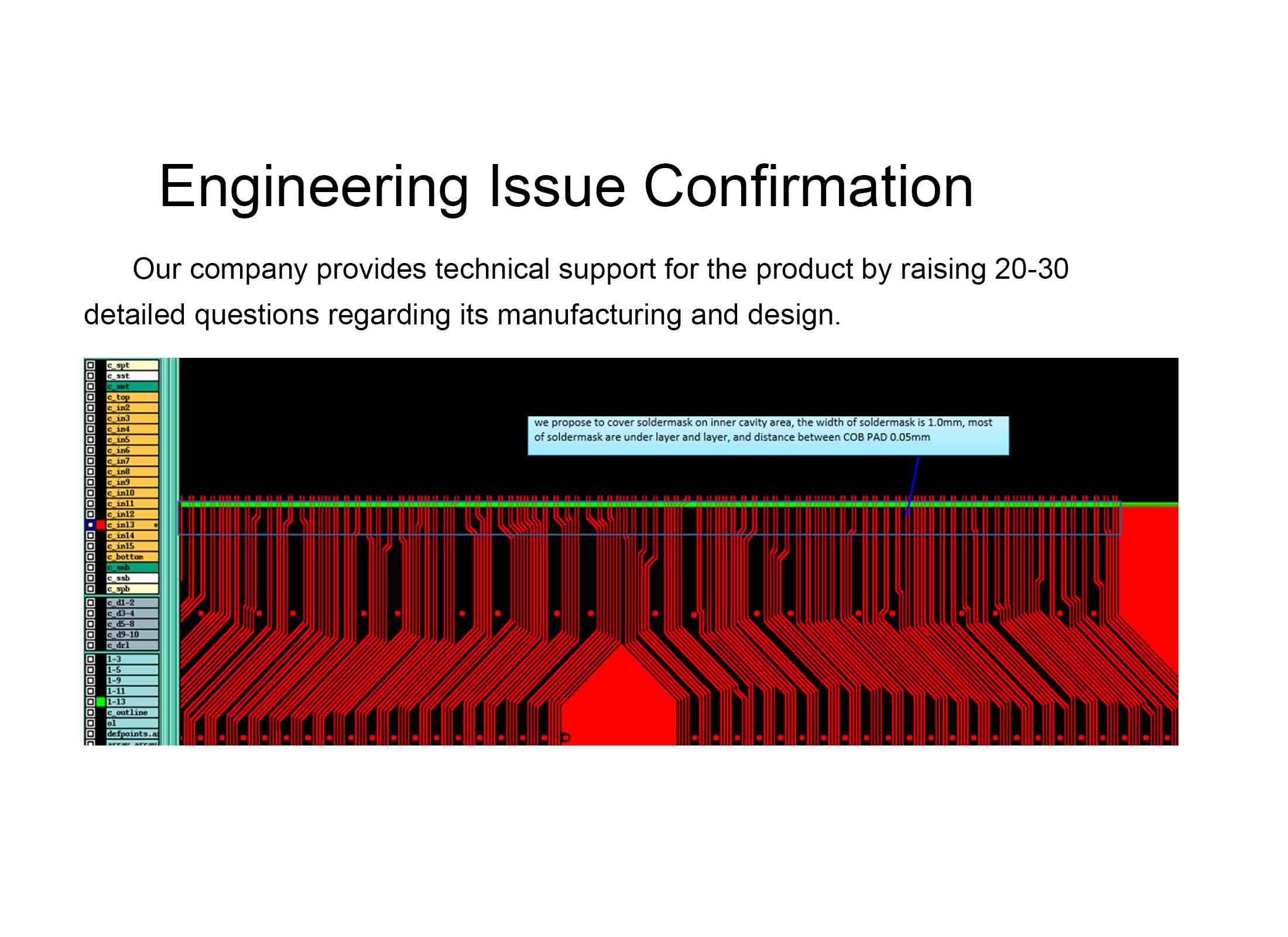

Pembuatan PCBProses manufaktur canggih kami memastikan setiap PCB dapat diproduksi dengan presisi. Teknologi pengeboran laser presisi tinggi digunakan untuk membuat vias kecil, proses etsa secara tepat mengontrol lebar dan jarak garis sirkuit, dan proses penumpukan multi-layer disejajarkan secara ketat untuk memastikan keandalan koneksi listrik dan stabilitas struktur mekanis. Pengisian Resin: Selama proses pembuatan PCB, kami mengadopsi proses pengisian resin canggih untuk mengisi vias dengan resin secara tepat dan kemudian mengeringkannya. Proses ini membutuhkan kontrol ketat terhadap jumlah pengisian resin dan kondisi pengeringan untuk memastikan kinerja listrik dan kinerja pembuangan panas vias. Perakitan Komponen: Proses perakitan komponen menggunakan teknologi pemasangan permukaan otomatis (SMT) dan teknologi through-hole. Kami menggunakan mesin pemasang chip dan peralatan penyolderan presisi tinggi untuk memastikan pemasangan yang akurat dan penyolderan komponen elektronik yang andal. Pada saat yang sama, kami juga melakukan inspeksi kualitas dalam proses untuk segera mendeteksi dan menyelesaikan masalah perakitan. Pengujian dan Kontrol Kualitas: Setiap PCB menjalani pengujian dan kontrol kualitas yang komprehensif. Selain pengujian kinerja listrik, pengujian kinerja mekanik, pengujian kinerja termal, dan pengujian tekanan lingkungan yang telah disebutkan sebelumnya, kami juga melakukan pengujian fungsional dan pengujian keandalan untuk memastikan bahwa PCB dapat memenuhi persyaratan penggunaan aktual perangkat genggam frekuensi tinggi. Inspeksi Akhir dan Pengemasan: Setelah PCB menyelesaikan semua pengujian, kami melakukan inspeksi akhir untuk memastikan bahwa setiap PCB memenuhi standar kualitas kami. Kemudian, kami menggunakan bahan dan metode pengemasan profesional untuk mengemas PCB guna mencegah kerusakan selama pengiriman.
Kontrol Impedansi: Dalam desain PCB radio genggam frekuensi tinggi, kontrol impedansi yang presisi adalah kunci untuk memastikan integritas sinyal. Kami menggunakan perangkat lunak dan alat desain profesional untuk menghitung dan mengoptimalkan impedansi rangkaian secara akurat, memastikan tidak ada refleksi dan distorsi sinyal selama transmisi.
Perutean Sinyal dan Penumpukan Lapisan: Karena radio genggam frekuensi tinggi perlu memproses berbagai sinyal dengan frekuensi dan jenis yang berbeda, desain perutean sinyal dan penumpukan lapisan yang wajar sangat penting. Kami mengadopsi desain multi-lapisan, merute berbagai jenis sinyal secara terpisah, dan menggunakan lapisan pelindung dan lapisan pentanahan untuk mengurangi interferensi sinyal. Pada saat yang sama, kami juga mengoptimalkan jalur transmisi sinyal untuk mengurangi penundaan transmisi sinyal.
Manajemen Termal: Radio genggam frekuensi tinggi menghasilkan panas dalam jumlah besar selama pengoperasian. Manajemen termal yang efektif merupakan faktor penting dalam memastikan kinerja dan keandalan peralatan. Kami telah mempertimbangkan masalah pembuangan panas dalam desain PCB dan menerapkan langkah-langkah pembuangan panas seperti heat sink, thermal pad, dan thermal via untuk secara efektif membuang panas dan menjaga suhu kerja PCB dalam kisaran yang wajar.
Miniaturisasi dan Integrasi: Untuk memenuhi persyaratan miniaturisasi dan bobot ringan radio genggam frekuensi tinggi, kami fokus pada integrasi komponen dan optimalisasi ruang dalam desain. Dengan mengadopsi teknologi pengemasan kepadatan tinggi dan komponen elektronik yang diminiaturisasi, kami dapat mencapai lebih banyak fungsi dalam ruang terbatas sekaligus mengurangi ukuran dan berat PCB.
PCB untuk radio genggam frekuensi tinggi menggunakan material Rogers + FR4 TG170, teknologi HDI, dan proses penyumbatan resin, memberikan solusi berkinerja tinggi dan andal untuk radio genggam frekuensi tinggi. Dengan pengalaman kami yang kaya, teknologi profesional, dan kontrol kualitas yang ketat, kami menyediakan produk dan layanan PCB berkualitas tinggi untuk membantu proyek radio genggam frekuensi tinggi Anda berhasil.
Saat Anda memilih kami untuk memenuhi kebutuhan PCB Anda untuk radio genggam frekuensi tinggi, Anda memilih mitra yang dapat diandalkan. Kami akan sepenuh hati memberikan solusi inovatif dan andal kepada Anda.
Pertanyaan yang Sering Diajukan (FAQ)
Q1: Apa saja keunggulan material Rogers pada PCB radio genggam frekuensi tinggi?
Material Rogers memiliki karakteristik konstanta dielektrik rendah dan nilai tangen rugi rendah, yang memungkinkan material ini secara efektif mengurangi pelemahan dan distorsi sinyal selama transmisi sinyal frekuensi tinggi. Pada radio genggam frekuensi tinggi, transmisi sinyal yang akurat sangat penting. Material Rogers dapat memastikan integritas sinyal selama transmisi dan meningkatkan kualitas komunikasi. Selain itu, material Rogers juga memiliki stabilitas termal dan stabilitas kimia yang baik, yang dapat mempertahankan kinerja stabil di bawah berbagai kondisi lingkungan dan memperpanjang masa pakai PCB.
Q2: Apa perbedaan antaraBahan FR4 TG170dan material FR4 biasa?
Suhu transisi kaca (TG) material FR4 TG170 adalah 170°C, yang lebih tinggi daripada material FR4 biasa. Ini berarti bahwa FR4 TG170 dapat mempertahankan sifat mekanik dan isolasi listrik yang lebih baik di lingkungan suhu tinggi dan tidak mudah mengalami deformasi dan kerusakan. Pada perangkat seperti radio genggam frekuensi tinggi yang perlu bekerja dalam waktu lama dan mungkin menghadapi lingkungan suhu tinggi, material FR4 TG170 dapat memberikan dukungan struktural dan kinerja listrik yang lebih stabil, sehingga memastikan keandalan PCB.
Q3: Bagaimana teknologi HDI meningkatkan kinerja PCB pada radio genggam frekuensi tinggi?
Dengan mewujudkan koneksi sirkuit berdensitas tinggi, teknologi HDI dapat mengintegrasikan lebih banyak komponen elektronik dalam ruang terbatas, meningkatkan kepadatan fungsional PCB. Hal ini memungkinkan radio genggam frekuensi tinggi memiliki lebih banyak fungsi, seperti kemampuan pemrosesan sinyal yang lebih kuat dan kecepatan komunikasi yang lebih tinggi. Pada saat yang sama, jarak antar jalur yang halus dan desain via pada teknologi HDI dapat mencapai transmisi data kecepatan tinggi, mengurangi penundaan transmisi sinyal, dan memenuhi persyaratan waktu nyata dari radio genggam frekuensi tinggi. Selain itu, teknologi HDI juga dapat mengurangi interferensi antar sinyal dan meningkatkan integritas sinyal.
Q4: Apa manfaat proses penyumbatan resin bagi pembuangan panas PCB pada radio genggam frekuensi tinggi?
Proses penyumbatan resin mengisi lubang-lubang (vias) dengan resin. Resin memiliki konduktivitas termal yang baik dan dapat secara efektif mentransfer panas yang dihasilkan di dalam PCB. Ketika radio genggam frekuensi tinggi beroperasi, komponen elektronik akan menghasilkan panas dalam jumlah besar. Melalui proses penyumbatan resin, panas dapat dengan cepat dialirkan ke permukaan PCB melalui lubang-lubang (vias), dan kemudian dibuang ke lingkungan melalui heat sink atau langkah-langkah pembuangan panas lainnya. Hal ini membantu mengurangi suhu PCB, memastikan bahwa komponen elektronik bekerja dalam kisaran suhu yang sesuai, dan meningkatkan stabilitas serta keandalan peralatan.
Q5: Bagaimana cara memastikan integritas sinyal PCB pada radio genggam frekuensi tinggi?
Untuk memastikan integritas sinyal PCB radio genggam frekuensi tinggi, kami telah mengambil berbagai langkah. Pertama adalah kontrol impedansi yang presisi. Dengan mendesain impedansi sirkuit secara wajar agar sesuai dengan komponen yang terhubung, refleksi sinyal dapat dikurangi. Kedua adalah perutean sinyal yang wajar, merute berbagai jenis sinyal secara terpisah untuk menghindari interferensi antar sinyal. Pada saat yang sama, kami juga menggunakan lapisan pelindung dan lapisan pentanahan untuk lebih mengurangi interferensi elektromagnetik. Selain itu, pemilihan material berkualitas tinggi dan proses manufaktur canggih juga memiliki dampak penting pada integritas sinyal, seperti karakteristik rugi daya rendah dari material Rogers dan desain garis halus dari teknologi HDI. Terakhir, pengujian dan kontrol kualitas yang ketat memastikan bahwa setiap PCB memenuhi persyaratan integritas sinyal.
Q6: Bisakah PCB radio genggam frekuensi tinggi dikustomisasi?
Ya, kami dapat menyesuaikan PCB radio genggam frekuensi tinggi sesuai dengan kebutuhan spesifik Anda. Mulai dari desain sirkuit, pemilihan material hingga optimasi proses, kami dapat melakukan kustomisasi yang dipersonalisasi sesuai dengan kebutuhan Anda. Tim profesional kami akan berkomunikasi secara mendalam dengan Anda untuk memahami kebutuhan proyek dan persyaratan teknis Anda, kemudian memberikan rencana desain terperinci dan dukungan teknis untuk memastikan bahwa PCB yang disesuaikan dapat memenuhi persyaratan kinerja, biaya, dan waktu Anda.
Bagaimana Cara Mengevaluasi Kekuatan Teknis Pemasok PCB untuk Radio Genggam Frekuensi Tinggi?
Profesionalisme Tim Litbang: Tingkat profesionalisme tim Litbang merupakan indikator penting untuk mengukur kekuatan teknis pemasok PCB untuk radio genggam frekuensi tinggi. Tim yang unggul harus mencakup personel profesional seperti insinyur elektronik, ahli sirkuit frekuensi tinggi, dan insinyur material. Insinyur elektronik bertanggung jawab untuk merancang skema sirkuit guna memastikan transmisi sinyal yang stabil dan realisasi fungsi; ahli sirkuit frekuensi tinggi memiliki pemahaman mendalam tentang karakteristik sinyal frekuensi tinggi dan dapat mengoptimalkan tata letak sirkuit untuk mengurangi interferensi sinyal; insinyur material fokus pada pemilihan material yang sesuai, seperti Rogers dan FR4 TG170, dll., untuk menyeimbangkan kinerja dan biaya material. Memeriksa latar belakang pendidikan, pengalaman kerja, dan kualifikasi profesional anggota tim, seperti apakah mereka memiliki gelar lanjutan di bidang terkait, pengalaman proyek di bidang PCB frekuensi tinggi, dan sertifikasi profesional, dll., dapat mengevaluasi kemampuan tim untuk memecahkan masalah teknis yang kompleks.
Prestasi Teknis dan Kemampuan Inovasi: Prestasi teknis pemasok merupakan manifestasi intuitif dari kekuatan teknis mereka. Perhatikan kuantitas dan kualitas paten terkait PCB frekuensi tinggi yang dimiliki pemasok, terutama paten dalam penerapan material Rogers, peningkatan teknologi HDI, optimalisasi proses penyumbat resin, dll. Penghargaan teknis juga merupakan indikator penting untuk mengukur kemampuan inovasi. Pemasok yang telah memenangkan penghargaan industri terkenal seringkali memiliki keunggulan teknologi. Selain itu, periksa makalah akademis dan laporan teknis yang diterbitkan oleh pemasok untuk memahami kedalaman dan keluasan penelitian mereka di bidang PCB frekuensi tinggi dan apakah mereka dapat segera menerapkan teknologi baru pada produk. Kemampuan inovasi juga tercermin dalam kecepatan R&D produk baru. Pemasok yang dapat dengan cepat menanggapi permintaan pasar dan meluncurkan produk dengan kinerja dan daya saing yang lebih tinggi lebih dapat dipercaya.
Kemajuan Peralatan dan Proses Produksi: Peralatan produksi canggih merupakan dasar untuk memastikan kualitas dan efisiensi produksi PCB untuk radio genggam frekuensi tinggi. Peralatan pengeboran laser presisi tinggi dapat membuat vias kecil, meningkatkan kepadatan pengkabelan PCB; mesin pemasang chip otomatis sepenuhnya dapat mencapai pemasangan komponen berkecepatan tinggi dan presisi tinggi, memastikan kualitas dan konsistensi penyolderan. Pahami apakah pemasok mengadopsi proses manufaktur canggih, seperti proses laminasi papan multi-layer, proses perawatan permukaan, dll., dan apakah proses ini dapat memenuhi persyaratan khusus PCB frekuensi tinggi. Misalnya, pada PCB frekuensi tinggi, proses perawatan permukaan memiliki dampak penting pada transmisi sinyal dan ketahanan korosi. Mengadopsi proses perawatan permukaan canggih dapat meningkatkan kinerja dan keandalan PCB.
Penyempurnaan Sistem Kontrol Mutu: Sistem kontrol mutu yang lengkap adalah kunci untuk memastikan kualitas PCB untuk radio genggam frekuensi tinggi. Pemasok harus mengikuti standar internasional dan norma industri, seperti sistem manajemen mutu ISO 9001, standar terkait IPC, dll. Mulai dari inspeksi pengadaan bahan baku, deteksi online selama proses produksi hingga pengujian akhir produk jadi, setiap环节 harus memiliki item dan standar deteksi yang jelas. Misalnya, melakukan inspeksi mutu yang ketat pada bahan baku seperti Rogers dan FR4 TG170 untuk memastikan bahwa kinerjanya memenuhi persyaratan; selama proses produksi, menggunakan cara-cara canggih seperti inspeksi sinar-X dan inspeksi optik 3D untuk memeriksa PCB secara komprehensif dan segera mendeteksi serta menghilangkan masalah kualitas. Melalui kontrol mutu yang ketat, pemasok dapat menyediakan produk PCB berkualitas tinggi dan andal.
Kemampuan Layanan Teknis: Layanan teknis berkualitas tinggi merupakan manifestasi penting dari kekuatan komprehensif pemasok. Pada tahap pemilihan produk, pemasok harus mampu memberikan saran dan solusi teknis profesional sesuai dengan kebutuhan pelanggan dan skenario aplikasi, membantu pelanggan memilih produk PCB yang sesuai. Selama proses penggunaan produk, pemasok harus memiliki kemampuan untuk merespons dengan cepat dan menyelesaikan masalah, serta mampu memberikan dukungan teknis dan layanan purna jual tepat waktu. Misalnya, menyediakan layanan konsultasi teknis 7x24 jam dan menyelesaikan masalah teknis yang dihadapi pelanggan melalui diagnosis jarak jauh atau layanan di tempat. Layanan teknis yang baik dapat meningkatkan kepercayaan pelanggan terhadap pemasok dan meningkatkan kepuasan pelanggan.
Desain PCB untuk Walkie-Talkie Genggam Frekuensi Tinggi
Pertanyaan: Dalam desain PCB sebuah walkie-talkie genggam frekuensi tinggi tertentu, bagaimana pengendalian impedansi jalur transmisi sinyal frekuensi radio (RF) dilakukan?
Jawaban: Dihitung oleh perangkat lunak desain, ketika ketebalan medium FR4 adalah 0,8 mm, lebar jalur mikrostrip dengan impedansi 50Ω dirancang menjadi 3,3 mm. Pada saat yang sama, struktur stripline diadopsi untuk mengirimkan beberapa sinyal diferensial, sehingga impedansi karakteristiknya mencapai 100Ω, secara efektif mengurangi refleksi sinyal dan memastikan transmisi sinyal RF yang stabil.
Pertanyaan: Bagaimana penataan lapisan PCB pada walkie-talkie ini dirancang, dan apa fungsi dari setiap lapisannya?
Jawaban: Desain papan sirkuit 6 lapis diadopsi. Lapisan atas dan bawah terutama digunakan untuk menempatkan komponen yang dipasang di permukaan (surface-mounted components) dan sejumlah kecil jalur sinyal berkecepatan rendah. Dua lapisan tengah adalah lapisan ground dan lapisan daya, yang menyediakan bidang referensi stabil untuk sinyal. Dua lapisan lainnya digunakan untuk mengirimkan sinyal RF frekuensi tinggi dan sinyal kontrol digital. Dengan mengirimkan sinyal RF dan sinyal digital pada lapisan terpisah, interferensi timbal balik berkurang. Selain itu, lapisan pelindung grounding ditempatkan di antara lapisan sinyal RF dan lapisan yang berdekatan, yang semakin meningkatkan kemampuan anti-interferensi sinyal.
Pertanyaan: Dalam hal manajemen termal pada walkie-talkie, langkah-langkah apa saja yang telah diambil dalam desain PCB?
Jawaban: Pada lapisan dalam PCB di bawah komponen penghasil panas seperti penguat daya walkie-talkie, sejumlah besar lubang termal (thermal vias) dengan diameter 0,4 mm dan jarak antar lubang 1 mm dirancang. Pada saat yang sama, heat sink grafit dengan koefisien konduktivitas termal tinggi ditempelkan pada permukaan PCB. Panas dengan cepat dihantarkan ke heat sink melalui lubang termal dan kemudian dibuang ke udara, menjaga suhu penguat daya di bawah 60℃ selama pengoperasian jangka panjang dan memastikan stabilitas peralatan.
Pertanyaan: Dalam hal miniaturisasi dan integrasi walkie-talkie genggam frekuensi tinggi, langkah-langkah spesifik apa yang telah diambil dalam desain PCB?
Jawaban: Chip RF mini dan komponen yang dipasang di permukaan dipilih, seperti resistor dan kapasitor dalam paket 0402, chip RF dalam paket QFN, dll. Teknologi pengkabelan kepadatan tinggi diadopsi untuk mengurangi jarak antara jalur sinyal yang berdekatan menjadi 0,15 mm, mewujudkan lebih banyak fungsi dalam ruang terbatas dan mengurangi ukuran walkie-talkie menjadi 100 mm × 50 mm × 25 mm.
Desain PCB Perangkat Transmisi Data Nirkabel Genggam Frekuensi Tinggi
Pertanyaan: Bagaimana pengendalian impedansi dilakukan untuk perangkat transmisi data nirkabel genggam frekuensi tinggi?
Jawaban: Impedansi saluran transmisi data berkecepatan tinggi mengadopsi desain saluran mikrostrip 50Ω. Saat memilih material PCB, digunakan material Rogers dengan konstanta dielektrik 3,5. Dengan menyesuaikan lebar saluran dan ketebalan medium, impedansi karakteristik saluran transmisi data dikontrol secara tepat dalam rentang 50Ω±5%, memastikan integritas sinyal data berkecepatan tinggi selama transmisi dan membuat tingkat kesalahan bit lebih rendah dari 10⁻⁶.
Pertanyaan: Bagaimana struktur susunan lapisan PCB pada perangkat genggam ini, dan apa fungsi dari setiap lapisannya?
Jawaban: Struktur papan 8 lapis diadopsi. Di antaranya, lapisan ke-2 dan ke-7 adalah lapisan pentanahan lengkap, dan lapisan ke-3 dan ke-6 adalah lapisan daya, yang menyediakan pasokan daya stabil untuk berbagai domain daya. Sinyal data kecepatan tinggi dan sinyal RF masing-masing terletak pada lapisan ke-4 dan ke-5. Dengan menempatkan lapisan pentanahan di kedua sisi lapisan sinyal, lingkungan perisai elektromagnetik yang baik terbentuk, secara efektif menekan interferensi sinyal dan radiasi.
Pertanyaan: Sebagai respons terhadap masalah pembangkitan panas pada modul transmisi data nirkabel selama pengoperasian, langkah-langkah apa yang telah diambil dalam desain PCB untuk manajemen termal?
Jawaban: Dalam desain PCB, bantalan pembuangan panas modul transmisi data nirkabel dihubungkan ke lapisan bawah PCB melalui beberapa via, dan lapisan tembaga foil pembuangan panas yang luas ditempatkan pada lapisan bawah. Pada saat yang sama, gemuk silikon konduktif termal diisi di antara casing perangkat dan PCB untuk meningkatkan konduksi panas, menjaga suhu kerja PCB sekitar 45℃ dalam kondisi operasi normal.
Pertanyaan: Dalam hal miniaturisasi dan integrasi perangkat transmisi data nirkabel genggam frekuensi tinggi, apa saja praktik dan pencapaian dalam desain PCB?
Jawaban: Teknologi modul multi-chip (MCM) diadopsi untuk mengintegrasikan beberapa chip fungsional ke dalam satu paket, mengurangi area yang ditempati komponen. Pada saat yang sama, tata letak PCB dioptimalkan, dan modul fungsional seperti sirkuit pengisian baterai dan sirkuit manajemen daya sangat terintegrasi, sehingga area seluruh PCB perangkat genggam hanya 80mm × 60mm, mencapai keseimbangan antara miniaturisasi dan kinerja tinggi.
Aplikasi PCB Interkoneksi Arbitrer
PCB interkoneksi arbitrer (biasanya mengacu pada PCB dengan kemampuan perutean fleksibel) banyak digunakan dalam berbagai produk elektronik karena keunggulannya dalam perutean fleksibel dan integrasi kepadatan tinggi. Berikut beberapa area aplikasi tipikal:
Ponsel pintar dan tablet
Pada ponsel pintar dan perangkat seluler lainnya, PCB interkoneksi arbitrer digunakan untuk mencapai koneksi internal yang kompleks dan mendukung tata letak komponen dengan kepadatan tinggi. Desain PCB ini memenuhi persyaratan ketat untuk kinerja dan miniaturisasi.
Papan Utama Komputer
Papan induk komputer menggunakan PCB interkoneksi yang fleksibel untuk memungkinkan koneksi kompleks antara prosesor, memori, perangkat penyimpanan, dan komponen periferal lainnya. Desain ini memberikan kecepatan transfer data yang tinggi dan kinerja yang stabil.
Peralatan Komunikasi
Pada peralatan komunikasi seperti router, switch, dan base station, PCB interkoneksi arbitrer mendukung transmisi dan pemrosesan sinyal frekuensi tinggi. PCB ini membutuhkan perutean yang presisi dan kinerja frekuensi tinggi untuk memastikan kualitas sinyal dan stabilitas sistem.
Alat kesehatan
Pada perangkat medis seperti mesin elektrokardiogram (EKG), pemindai ultrasonik, dan monitor, PCB interkoneksi arbitrer menyediakan koneksi sirkuit kompleks untuk memastikan pengukuran presisi tinggi dan kemampuan pemrosesan data.
Elektronik Otomotif
Berbagai sistem elektronik pada kendaraan modern, seperti sistem infotainment, sistem navigasi, dan sistem bantuan pengemudi canggih (ADAS), bergantung pada PCB interkoneksi yang beragam untuk menangani sejumlah besar data sensor dan sinyal kontrol. PCB ini perlu tahan terhadap suhu dan getaran tinggi.
Sistem Kontrol Industri
Dalam sistem otomasi dan kontrol industri, PCB interkoneksi arbitrer digunakan untuk menghubungkan sensor, aktuator, dan unit kontrol. PCB ini mengelola logika kontrol kompleks dan tugas pemrosesan sinyal.
Elektronik Konsumen
Ini termasuk produk-produk seperti televisi, sistem audio, dan perangkat rumah pintar, yang seringkali membutuhkan perutean dengan kepadatan tinggi untuk mendukung berbagai fungsi dan antarmuka. PCB interkoneksi arbitrer menyediakan solusi desain yang fleksibel untuk kebutuhan ini.
Militer dan Dirgantara
Peralatan militer dan kedirgantaraan membutuhkan keandalan dan kinerja yang tinggi. PCB interkoneksi arbitrer digunakan di bidang ini untuk sistem elektronik yang kompleks, memastikan pengoperasian yang stabil di lingkungan ekstrem.
Area aplikasi ini menunjukkan luasnya penerapan dan pentingnya PCB interkoneksi arbitrer dalam memenuhi tuntutan kebutuhan routing yang kompleks dan berdensitas tinggi.
Tantangan Desain PCB Interkoneksi Arbitrer
Mendesain PCB interkoneksi sembarangan menghadirkan beberapa tantangan:
Integritas Sinyal
Perutean yang kompleks dapat menyebabkan masalah sinyal seperti interferensi dan penundaan. Manajemen jalur sinyal yang presisi sangat penting, terutama dalam aplikasi frekuensi tinggi, untuk memastikan kejelasan dan stabilitas sinyal.
Kompatibilitas Elektromagnetik (EMC)
Penataan jalur yang padat dapat menyebabkan interferensi elektromagnetik (EMI). Perisai, pentanahan, dan penyaringan yang efektif sangat penting untuk memenuhi standar EMC dan meminimalkan interferensi dengan perangkat lain.
Manajemen Termal
Desain dengan kepadatan tinggi dapat menyebabkan penumpukan panas di antara komponen. Distribusi termal dan solusi pendinginan yang tepat, seperti heat sink, diperlukan untuk mencegah panas berlebih dan memastikan kinerja sirkuit.
Kompleksitas Perutean
Mengelola koneksi yang rumit dan persilangan lapisan menambah kesulitan dalam desain dan manufaktur. Perutean yang jelas dan andal diperlukan untuk menghindari korsleting dan masalah produksi.
Desain Susunan Lapisan
PCB multi-layer memerlukan kontrol yang tepat terhadap isolasi lapisan, ketebalan tembaga, dan penyelarasan untuk memastikan isolasi listrik dan stabilitas mekanis yang memadai.
Toleransi Manufaktur
PCB dengan kepadatan tinggi membutuhkan toleransi manufaktur yang ketat. Setiap penyimpangan kecil dapat memengaruhi fungsionalitas, sehingga desain harus memperhitungkan kemampuan dan toleransi produksi.
Pengendalian Biaya
Desain yang kompleks seringkali meningkatkan biaya material, pemrosesan, dan pengujian. Menyeimbangkan persyaratan kinerja dengan batasan anggaran sangatlah penting.
Pengujian dan Debugging
Perutean yang kompleks mempersulit pengujian dan debugging. Teknik desain untuk kemudahan pengujian (Design-for-testability/DFT) membantu menyederhanakan proses ini.
Tantangan-tantangan ini membutuhkan desainer berpengalaman dan perangkat canggih untuk memastikan PCB interkoneksi arbitrer yang berkinerja tinggi dan andal.
Mengungkap Kekuatan Teknologi PCB Interkoneksi Kepadatan Tinggi
Dalam dunia elektronik yang berkembang pesat, teknologi High-Density Interconnect PCB (HDI PCB) menonjol sebagai terobosan penting. Manufaktur HDI PCB telah merevolusi cara sistem elektronik kompleks dirancang dan diproduksi, menawarkan manfaat yang tak tertandingi dalam hal kinerja dan efisiensi.
Memahami Teknologi HDI
Desain Papan HDI berfokus pada peningkatan interkonektivitas komponen elektronik. Teknologi HDI melibatkan teknik canggih seperti microvia dan blind/buried via, yang memungkinkan desain sirkuit yang lebih kompleks dan integritas sinyal yang lebih baik. Teknologi ini mendukung Teknologi Interkoneksi Kepadatan Tinggi (High-Density Interconnect Technology), memungkinkan pembuatan papan sirkuit yang ringkas dan berkinerja tinggi.
Fitur dan Manfaat Utama
Fitur PCB HDI meliputi peningkatan kepadatan komponen, peningkatan kinerja listrik, dan pengurangan ukuran papan. Desain PCB HDI Tingkat Lanjut mengintegrasikan fitur-fitur ini, memberikan Manfaat PCB HDI yang signifikan seperti peningkatan keandalan dan manajemen termal yang lebih baik. Papan Sirkuit HDI dirancang untuk menangani sinyal kecepatan tinggi dengan interferensi minimal, menjadikannya ideal untuk aplikasi mutakhir.
Manufaktur dan Proses
Proses pembuatan PCB HDI melibatkan beberapa langkah penting, termasuk pengeboran presisi untuk microvia dan penumpukan lapisan yang teliti. Fabrikasi PCB HDI membutuhkan peralatan canggih dan keahlian untuk memastikan hasil berkualitas tinggi. Microvia pada PCB HDI memainkan peran penting dalam menghubungkan berbagai lapisan di dalam PCB, berkontribusi pada fungsionalitas dan keandalan keseluruhan papan.
Aplikasi dan Kemampuan
Aplikasi PCB HDI mencakup berbagai industri, termasuk telekomunikasi, otomotif, dan perangkat medis. Kemampuan PCB HDI memungkinkan integrasi sirkuit kompleks dalam faktor bentuk yang lebih kecil, sehingga cocok untuk perangkat elektronik modern yang membutuhkan kinerja tinggi dan ukuran yang ringkas.
Singkatnya, teknologi PCB HDI mewakili lompatan signifikan ke depan di bidang elektronik, menawarkan kinerja, keandalan, dan fleksibilitas desain yang unggul. Seiring terus berkembangnya manufaktur PCB HDI, hal ini membuka jalan bagi solusi elektronik yang lebih canggih dan efisien.
