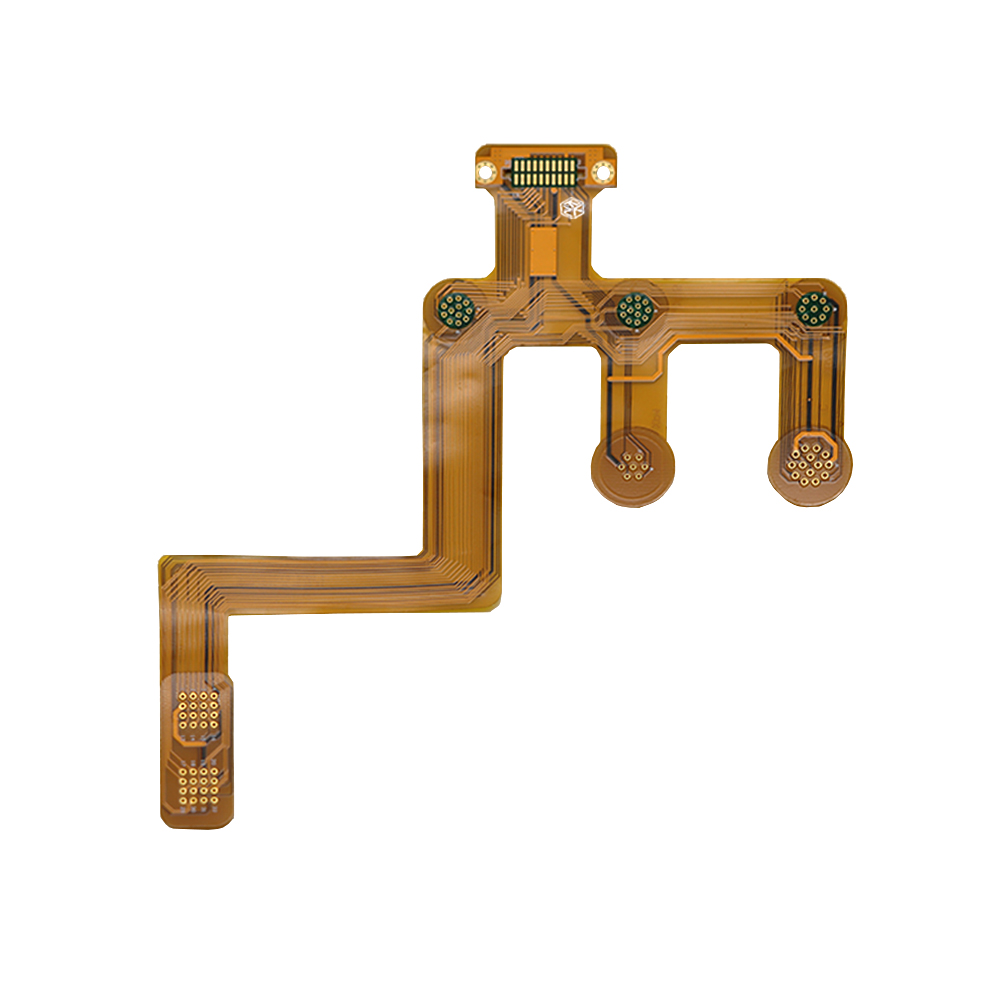

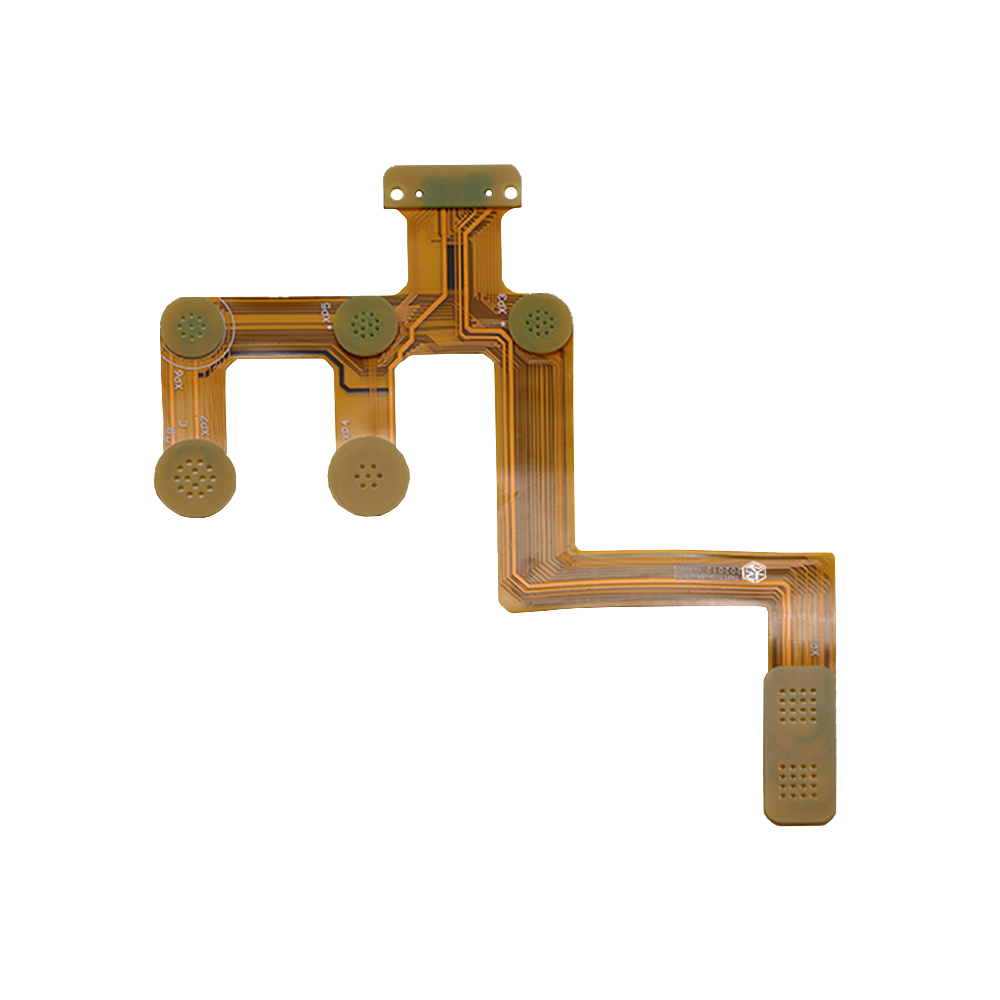

Instructions de fabrication du produit
| Taper | FPC double face |
| Matière | SYTECH SF202, polyimide, cuivre laminé non adhésif TG320 |
| Nombre de couches | 2L |
| Épaisseur du panneau | 0,2 mm |
| Taille unique | 148,5 x 144,7 mm / 1 pièce |
| Finition de surface | ACCEPTER |
| épaisseur intérieure du cuivre | / |
| épaisseur du cuivre extérieur | 35 µm |
| Couleur du masque de soudure | couverture jaune |
| Couleur de sérigraphie | blanc (GTO, GBO) |
| Par le biais du traitement | trous de bouchon de masque de soudure |
| Densité des trous de forage mécanique | 1W/m² |
| Densité des trous de perçage laser | / |
| Taille minimale | 0,2 mm |
| Largeur de ligne minimale/espacement | 8/8 mil |
| Rapport d'ouverture | 1 million |
| Temps pressants | / |
| Temps de forage | 1 fois |
| PN | B0200784A |
Qu'est-ce qu'un circuit flexible ?
Un circuit flexible (ou circuit imprimé flexible) est un type de circuit imprimé (PCB) fabriqué à partir d'un matériau de substrat lui permettant de se plier, de se tordre et d'épouser diverses formes et espaces. Contrairement aux circuits imprimés rigides traditionnels, les circuits flexibles utilisent des matériaux comme le polyimide (également connu sous le nom de Kapton), reconnu pour sa flexibilité et sa durabilité. Un circuit flexible peut être constitué de plusieurs couches de cuivre et est souvent privilégié pour sa capacité à s'intégrer dans des conceptions compactes et à espace restreint. Parmi les fournisseurs reconnus de matériaux pour circuits imprimés flexibles figurent DuPont et Panasonic, qui proposent tous deux des films de polyimide de haute qualité offrant une flexibilité et une fiabilité exceptionnelles.
Les circuits flexibles peuvent se plier sans se rompre, ce qui constitue un avantage majeur pour les applications nécessitant des mouvements, des contraintes dynamiques ou des espaces restreints. Cependant, si le circuit subit une flexion importante provoquant des plis, les pistes de cuivre peuvent se fissurer, compromettant ainsi son fonctionnement. Il est important de noter qu'un circuit flexible ne doit pas être confondu avec une carte semi-flexible FR4, qui peut se plier mais finira par se rompre en raison de la fragilité inhérente du matériau FR4, en particulier lorsqu'il est inférieur à 0,25 mm (10 mils).
Comment les circuits imprimés flexibles se comparent-ils aux circuits imprimés rigides ?
Bien que les circuits imprimés flexibles et les circuits imprimés rigides servent des objectifs similaires, ils présentent des différences importantes en termes de matériaux, de construction et d'application :
1. Matériau 1
●Les circuits imprimés rigides sont généralement fabriqués à partir de FR4 (un matériau composite à base de verre-époxy), qui est dur et stable mais ne peut pas être plié.
●Les circuits imprimés flexibles sont fabriqués en polyimide (comme le Kapton), un matériau qui offre une flexibilité supérieure et permet au circuit de se plier et de se tordre sans se rompre. Le polyimide est généralement privilégié pour les circuits flexibles en raison de son excellente résistance thermique et de ses propriétés mécaniques remarquables.
2. Coverlay2
Les circuits imprimés rigides utilisent généralement un vernis épargne qui assure l'isolation et protège les pistes de cuivre. Les circuits imprimés flexibles utilisent souvent une couche de protection flexible, généralement en polyimide ou autre film mince, pour protéger les pistes de cuivre. Cette couche est découpée ou usinée au laser pour exposer les pastilles et les pistes de cuivre, puis collée au substrat en polyimide à l'aide d'un adhésif. L'épaisseur de cet adhésif est généralement comprise entre 1 et 2 mils.
3. Renforts3
Les circuits flexibles peuvent nécessiter des raidisseurs dans des zones spécifiques, notamment au niveau du montage des composants ou dans les zones exigeant un soutien structurel supplémentaire. Des raidisseurs en FR4 ou en polyimide sont ajoutés par stratification ou par adhésif sensible à la pression (PSA). Ces raidisseurs contribuent à renforcer les zones non flexibles du circuit. Les circuits imprimés rigides, quant à eux, ne nécessitent pas de raidisseurs car ils sont intrinsèquement stables et non flexibles.
4. Permittivité (constante diélectrique)
●Les circuits imprimés rigides sont disponibles dans une large gamme de constantes diélectriques, en fonction du matériau et des exigences de conception.
●Les circuits imprimés flexibles en polyimide ont généralement une constante diélectrique de 3,4, ce qui les rend adaptés à de nombreuses applications haute fréquence et hautes performances.
Types de circuits imprimés flexibles
Il existe trois types principaux de
circuits imprimés flexibles, chacune conçue pour répondre à des besoins spécifiques en fonction de la flexibilité, de la rigidité et des composants impliqués :
1. Circuits flexibles1
Un circuit imprimé flexible est entièrement fabriqué à partir d'un matériau flexible, comme le polyimide. Ces circuits sont 100 % flexibles, ce qui signifie qu'ils peuvent se plier dans toutes les directions sans aucune partie rigide. Ils sont idéaux pour les applications où la carte entière doit être flexible, comme dans les objets connectés ou les écrans pliables.
2. Flexion avec raidisseur(s)
Dans certains cas, un circuit imprimé flexible nécessite de la rigidité à certains endroits. On y parvient en ajoutant des raidisseurs en FR4 ou en polyimide à des emplacements précis. Ces raidisseurs sont appliqués par stratification ou par collage (PSA). Ces circuits sont couramment utilisés lorsque des composants doivent être montés sur une face du circuit, tandis que le reste de la carte doit conserver sa flexibilité. Par exemple, les téléphones portables ou les traqueurs d'activité utilisent ce type de conception pour assurer des interconnexions flexibles avec des composants rigides.
3. Circuits imprimés rigides-flexibles
Un circuit imprimé rigide-flexible est une conception hybride combinant des sections rigides et flexibles. Les couches flexibles sont prises en sandwich entre deux cartes rigides, généralement à l'aide d'un préimprégné sans flux. Cette conception permet au circuit imprimé de conserver sa flexibilité dans certaines zones tout en assurant stabilité et support dans d'autres. Les circuits imprimés rigides-flexibles sont couramment utilisés dans les applications où les composants sont montés des deux côtés du circuit imprimé, comme dans les secteurs de l'aérospatiale et des dispositifs médicaux, où les contraintes de taille et de poids sont critiques.
Avantages des circuits imprimés flexibles
Les circuits imprimés flexibles offrent plusieurs avantages significatifs par rapport aux circuits imprimés rigides traditionnels, ce qui en fait une solution de choix pour de nombreuses industries nécessitant des conceptions électroniques compactes et performantes :
1. Léger
Le polyimide utilisé dans les circuits flexibles étant plus léger que le FR4 traditionnel, les PCB flexibles contribuent à réduire le poids total du dispositif électronique.
2. Profil mince
Les PCB flexibles peuvent être incroyablement fins, généralement entre 4,4 et 10 mils (0,11 à 0,25 mm), ce qui permet des conceptions minces et une intégration facile dans des espaces petits ou confinés.
3. Flexible et peu encombrant
La flexibilité des circuits imprimés ouvre de nouvelles perspectives de conception, notamment dans les espaces restreints. Ils permettent aux fabricants de réduire l'encombrement mécanique des appareils, favorisant ainsi la conception de produits compacts.
4. Résistance aux hautes températures
Les matériaux polyimides utilisés dans les circuits imprimés flexibles conviennent aux applications à haute température, surpassant souvent les capacités thermiques du FR4. Cela rend les circuits flexibles idéaux pour les environnements difficiles tels que les applications automobiles, aérospatiales et militaires.
5. Résistance chimique
Les circuits flexibles à base de polyimide résistent aux huiles, aux gaz et aux acides, ce qui les rend idéaux pour une utilisation dans des secteurs tels que l'automobile, les dispositifs médicaux et les applications industrielles où la carte peut être exposée à des produits chimiques agressifs.
6. Durabilité et fiabilité
Les circuits imprimés flexibles sont moins sujets aux défaillances mécaniques que les circuits imprimés rigides, notamment dans les environnements dynamiques ou soumis à de fortes contraintes où le circuit doit se déplacer, comme dans les dispositifs portables ou la robotique.
Pourquoi nous choisir comme fabricant de circuits imprimés flexibles ?
En tant que fabricant de cartes PCB flexibles de confiance, nous proposons :
✅ Circuits flexibles haute performance conçus pour la fiabilité et la durabilité.
✅ Solutions de circuits imprimés flexibles personnalisées, adaptées aux exigences spécifiques de votre application.
✅ Technologies de fabrication avancées, notamment le perçage laser, l'inspection automatisée et les tests aux rayons X.
✅ Livraison et assistance internationales, garantissant que votre projet soit livré dans les délais et le budget impartis.
Choisissez-nous pour vos besoins en circuits imprimés flexibles et libérez le potentiel de la conception électronique avancée !
FAQ sur les circuits imprimés flexibles (FPCB)
1. Quel est le processus de fabrication des circuits imprimés flexibles ?
Le processus de fabrication des circuits imprimés flexibles comprend plusieurs étapes clés :
1. Sélection des matériaux : Un film de polyimide est choisi comme matériau de substrat, avec une feuille de cuivre pour les pistes conductrices.
2. Stratification : Le polyimide et le cuivre sont stratifiés ensemble.
3. Structuration : Les pistes en cuivre sont structurées par photolithographie ou gravure.
4. Perçage : Les trous pour les vias ou les composants sont percés à l'aide d'un perçage mécanique ou laser.
5. Application de la couche de protection : Une couche de protection flexible est appliquée pour protéger les pistes, avec des ouvertures pour les pastilles et les vias.
6. Application de raidisseurs : Si nécessaire, des raidisseurs sont ajoutés aux zones non fléchissantes.
7. Inspection finale : La carte PCB finie est inspectée pour vérifier sa qualité, des tests électriques sont effectués et la carte est prête pour l'assemblage.
2. Les circuits imprimés flexibles peuvent-ils être utilisés pour des applications à haute fréquence ?
Oui, les circuits imprimés flexibles peuvent supporter applications à haute fréquence grâce à des choix de matériaux optimisés comme le Rogers ou le Teflon, ce qui les rend idéaux pour les réseaux 5G, les communications à haut débit et les conceptions RF.
3. Quels secteurs utilisent des circuits imprimés flexibles ?
Les circuits imprimés flexibles sont utilisés dans divers secteurs industriels, notamment :
●Électronique grand public : téléphones portables, tablettes et objets connectés.
●Dispositifs médicaux : cathéters, moniteurs portables et équipements de diagnostic.
●Aérospatiale : Systèmes satellitaires et avionique.
●Automobile : Systèmes intégrés au tableau de bord, capteurs et caméras.
●Secteur industriel : robotique, capteurs et systèmes de contrôle.
4. Comment les circuits imprimés flexibles contribuent-ils à la miniaturisation des produits ?
Les circuits imprimés flexibles permettent d'optimiser l'espace et de réduire le poids des appareils électroniques. Ils peuvent être pliés ou façonnés pour s'adapter à des espaces non conventionnels, réduisant ainsi le besoin d'interconnexions volumineuses et permettant des conceptions plus compactes. Ceci est particulièrement avantageux pour les appareils tels que les objets connectés, où la taille et le confort sont essentiels.
5. Les circuits imprimés flexibles peuvent-ils être utilisés dans des environnements à haute température ?
Oui, le polyimide utilisé dans les circuits imprimés flexibles possède une stabilité thermique élevée, souvent supérieure à celle du FR4. Cela le rend adapté aux environnements à haute température, notamment dans les secteurs automobile, militaire et aérospatial, où les composants sont exposés à des conditions extrêmes.
6. Quels matériaux sont couramment utilisés pour les circuits imprimés flexibles ?
Le matériau le plus courant pour les circuits imprimés flexibles est le polyimide, qui offre à la fois flexibilité et haute résistance thermique. D'autres matériaux comme le PPE (polyphénylène éther) et le PET (polyéthylène téréphtalate) peuvent également être utilisés selon les exigences spécifiques de l'application. Le cuivre utilisé pour les pistes conductrices est généralement du cuivre électrolytique.
7. Comment choisir le type de circuit imprimé flexible adapté à mon projet ?
Lors du choix d'un circuit imprimé flexible, tenez compte des facteurs suivants :
●Flexibilité : que le circuit doive se courber dans des directions spécifiques ou conserver une certaine forme.
●Environnement : Température, humidité et exposition chimique de l'application.
●Exigences électriques : la densité des pistes et les performances requises (par exemple, les signaux haute fréquence).
●Contraintes mécaniques : la quantité de contraintes que subira le circuit imprimé pendant son utilisation, ce qui pourrait nécessiter des renforts supplémentaires.
8. Quels sont les principaux défis liés à la conception de circuits imprimés flexibles ?
Les principaux défis consistent à sélectionner des matériaux qui offrent un bon équilibre entre flexibilité, stabilité thermique et résistance mécanique, ainsi qu'à gérer les vias et les points de contrainte afin de garantir que le circuit imprimé puisse résister à la flexion sans compromettre ses performances électriques.
Applications des circuits imprimés flexibles (FPCB)
Les circuits imprimés flexibles, également appelés cartes de circuits imprimés flexibles, constituent une technologie essentielle pour l'électronique haute densité, compacte et légère. Ils sont parfaitement adaptés à diverses applications exigeant flexibilité, fiabilité et miniaturisation.
1. Électronique grand public1
Les circuits imprimés flexibles sont présents dans de nombreux appareils électroniques grand public, offrant des interconnexions flexibles qui prennent en charge des formats plus petits et des fonctionnalités avancées :
●Smartphones et tablettes : Permettent des écrans pliables, des connexions compactes et une durabilité accrue.
●Objets connectés : montres connectées performantes, traqueurs d’activité physique et capteurs médicaux, offrant flexibilité et facilité d’utilisation.
●Écouteurs et appareils audio : les petits circuits flexibles permettent des conceptions légères avec une transmission audio haute performance.
2. Électronique automobile
Les circuits imprimés flexibles sont essentiels pour l'électronique automobile, car ils garantissent la fiabilité et les performances de divers systèmes :
●ADAS (Systèmes avancés d'aide à la conduite) : capteurs radar de puissance, systèmes de caméras et systèmes LiDAR.
●Systèmes d'infodivertissement : Offrent des interconnexions compactes pour les écrans numériques et les commandes tactiles.
●Véhicules électriques : utilisés dans les systèmes de gestion de batteries (BMS), la distribution d’énergie et les systèmes de propulsion électrique.
3. Dispositifs médicaux
Dans le domaine médical, les circuits imprimés flexibles garantissent fiabilité et compacité dans les systèmes critiques :
●Dispositifs de surveillance de la santé portables : Ils permettent une surveillance continue grâce à des appareils tels que les moniteurs ECG, les tensiomètres et les traqueurs de diabète.
●Dispositifs implantables : utilisés dans les stimulateurs cardiaques et les neurostimulateurs en raison de leur capacité à s’adapter au corps humain tout en maintenant leurs performances électriques.
●Équipement de diagnostic : essentiel dans les appareils d’IRM, d’échographie et autres systèmes d’imagerie médicale où l’espace et la flexibilité sont cruciaux.
4. Aérospatiale et militaire
Les circuits flexibles sont des composants clés de l'électronique aérospatiale et de défense, où les performances dans des conditions extrêmes sont vitales :
●Systèmes satellitaires : Alimentation des satellites de communication et de l’électronique des engins spatiaux.
●Systèmes de communication militaire : Fournit des connexions légères et flexibles pour les radios, les casques et les équipements tactiques.
●Systèmes radar et GPS : Prennent en charge les applications haute fréquence où la fiabilité et la compacité sont essentielles.
5. Applications industrielles et robotiques
Dans le domaine de l'électronique industrielle, les circuits imprimés flexibles sont utilisés pour prendre en charge les systèmes de fabrication et d'automatisation avancés :
●Robots industriels : bras robotisés, systèmes de capteurs et actionneurs pour chaînes de montage automatisées.
●Capteurs IoT : Ils assurent la connectivité dans les usines intelligentes, permettant la collecte et la surveillance des données en temps réel.
●Drones et UAV : offrent des connexions légères et flexibles pour les systèmes de télédétection et de communication.
Les circuits imprimés flexibles offrent une flexibilité et une fiabilité inégalées dans la conception électronique. Leur capacité à se plier et à se replier les rend idéaux pour les applications exigeant des solutions compactes et performantes. De l'électronique grand public aux dispositifs médicaux, en passant par l'automobile et l'aérospatiale, les circuits flexibles révolutionnent la conception et la fabrication des appareils électroniques. En choisissant les matériaux, les conceptions et les procédés de fabrication appropriés, les entreprises peuvent exploiter pleinement le potentiel des circuits imprimés flexibles et repousser les limites de l'innovation dans le monde technologique.
Carte de contrôle d'alimentation HDI TR : un élément essentiel pour de nombreuses applications.
À l'ère du développement technologique moderne et rapide, les circuits imprimés flexibles (FPCB), grâce à leurs performances exceptionnelles, sont largement et profondément intégrés dans divers domaines, devenant un moteur essentiel de l'innovation et du progrès technologique. De l'électronique grand public aux dispositifs médicaux vitaux, de l'industrie automobile en quête d'efficacité et de sécurité au secteur aérospatial explorant l'immensité de l'univers, les FPCB jouent un rôle irremplaçable.
Dans le domaine de l'électronique grand public, les circuits imprimés flexibles (FPCB) sont essentiels à la conception de produits légers et multifonctionnels. Prenons l'exemple des smartphones. Avec l'essor des technologies telles que les écrans sans bordures et pliables, l'espace interne des téléphones portables est devenu de plus en plus compact, imposant des exigences extrêmement élevées en matière de flexibilité et d'intégration des circuits imprimés. Les FPCB peuvent se plier et se déplier, s'adaptant ainsi facilement aux structures internes complexes et permettant des connexions efficaces entre la carte mère et les composants tels que les écrans, les caméras et les batteries. Dans les modules d'affichage flexibles des téléphones portables pliables, les FPCB agissent comme des « ponts » flexibles qui assurent une transmission stable du signal, permettant à l'écran de basculer en douceur entre le mode plié et déplié et offrant aux utilisateurs une nouvelle expérience interactive. Dans les objets connectés tels que les montres intelligentes et les bracelets d'activité, la finesse et la flexibilité des FPCB répondent parfaitement aux exigences de confort et d'ergonomie. Ils épousent les courbes du corps, intègrent de multiples capteurs et modules fonctionnels dans un espace réduit et permettent une surveillance précise et une transmission en temps réel des données de santé, permettant ainsi aux utilisateurs de suivre leur état de santé à tout moment.
Dans le cadre de la transformation intelligente et électrifiée de l'industrie automobile, les circuits imprimés flexibles (FPCB) jouent un rôle essentiel. Les systèmes avancés d'aide à la conduite (ADAS), tels que les capteurs radar, les systèmes de caméras et les systèmes LiDAR, exigent une stabilité et une réactivité optimales de la transmission des données. Grâce à leurs excellentes performances électriques et leur résistance aux températures élevées, les FPCB garantissent la transmission rapide et précise d'un grand nombre de données de perception à l'ordinateur de bord, contribuant ainsi à l'aide à la décision intelligente du véhicule et à l'amélioration de la sécurité de conduite. Dans le système de gestion de batterie (BMS) des véhicules électriques, qui assure la performance et la sécurité des batteries, les FPCB permettent une connexion efficace et une surveillance précise entre les modules de batterie. Ils surveillent en temps réel des paramètres tels que la tension, le courant et la température de la batterie, optimisent les processus de charge et de décharge, prolongent sa durée de vie et améliorent l'autonomie et les performances globales des véhicules électriques.
Dans le domaine médical, les circuits imprimés flexibles (FPCB) permettent la miniaturisation, la portabilité et le développement intelligent des dispositifs médicaux. Dans les dispositifs de surveillance de la santé portables, tels que les moniteurs d'électrocardiogramme (ECG) et les tensiomètres, les FPCB permettent non seulement une conception légère, facilitant le port prolongé par les patients, mais aussi la collecte et la transmission stables de divers signaux physiologiques. Ceci permet aux patients d'effectuer un suivi de leur santé à domicile, fournissant un soutien technique essentiel à la télémédecine. Pour les dispositifs médicaux implantables, tels que les stimulateurs cardiaques et les neurostimulateurs, la biocompatibilité et la flexibilité des FPCB leur permettent de mieux s'adapter à l'environnement physiologique complexe du corps humain. Tout en maintenant des performances électriques stables, ils réduisent l'irritation et les lésions des tissus humains, préservant ainsi la vie et la santé des patients. Dans les équipements de diagnostic de grande taille, tels que les appareils d'IRM et les appareils de diagnostic par ultrasons, les FPCB optimisent l'agencement des circuits internes, améliorent l'utilisation de l'espace et la précision de détection, et aident les professionnels de santé à diagnostiquer les maladies avec plus d'exactitude.
Le secteur aérospatial impose des exigences extrêmement élevées en matière de performance et de fiabilité des dispositifs électroniques, exigences auxquelles les circuits imprimés flexibles (FPCB) répondent précisément. Dans les systèmes satellitaires, les FPCB offrent des solutions de connexion fiables pour les dispositifs électroniques des satellites de communication et des engins spatiaux. Leur légèreté permet de réduire efficacement le poids des satellites et les coûts de lancement. Leur excellente résistance aux radiations et leur grande stabilité garantissent un fonctionnement continu et stable des satellites dans l'environnement spatial complexe, assurant ainsi des communications et une transmission de données à l'échelle mondiale. Dans les systèmes de communication militaires, les FPCB offrent des connexions flexibles et légères pour les appareils de communication des soldats, leur permettant de maintenir de bonnes performances de communication dans divers environnements difficiles, garantissant ainsi la transmission rapide des ordres de combat et la collecte efficace des informations sur le champ de bataille.
Rich Full Joy, acteur majeur du secteur, bénéficie d'atouts considérables dans la production et la fabrication de circuits imprimés flexibles (FPCB). Dotée d'équipements de production de pointe et de procédés de fabrication rigoureux, Rich Full Joy maîtrise des étapes clés telles que le perçage laser, l'inspection automatisée et le contrôle par rayons X. Chaque étape, des matières premières aux produits finis, fait l'objet d'un contrôle qualité strict afin de garantir des FPCB performants et fiables. Son équipe R&D, composée d'experts, comprend parfaitement les besoins des clients et propose des solutions FPCB personnalisées, adaptées à chaque application. Qu'il s'agisse de la nécessité de concevoir des produits légers pour l'électronique grand public ou des exigences de haute performance pour l'aérospatiale, Rich Full Joy est en mesure de répondre précisément à toutes les demandes.
En matière de maîtrise des coûts et d'efficacité des livraisons, Rich Full Joy excelle également. Grâce à l'optimisation de ses processus de production et de sa gestion de la chaîne d'approvisionnement, l'entreprise réduit efficacement ses coûts de production. Tout en garantissant la qualité de ses produits, elle propose à ses clients des solutions économiques. Son réseau mondial de distribution logistique et son système complet de service après-vente assurent la livraison des produits dans les délais impartis et offrent aux clients une assistance technique rapide ainsi que des garanties après-vente. Forte de son expertise et de ses atouts dans le domaine des circuits imprimés flexibles (FPCB), Rich Full Joy favorise en permanence l'innovation technologique et l'amélioration de ses produits dans divers secteurs, s'imposant ainsi comme un partenaire de confiance pour de nombreuses entreprises.
Défis de conception des circuits imprimés à interconnexion arbitraire
La conception de circuits imprimés à interconnexion arbitraire présente plusieurs défis :
Intégrité du signal
Un routage complexe peut engendrer des problèmes de signal tels que des interférences et des retards. Une gestion précise du chemin du signal est donc cruciale, notamment pour les applications haute fréquence, afin de garantir la clarté et la stabilité du signal.
Compatibilité électromagnétique (CEM)
Un câblage dense peut engendrer des interférences électromagnétiques (IEM). Un blindage, une mise à la terre et un filtrage efficaces sont essentiels pour respecter les normes de compatibilité électromagnétique (CEM) et minimiser les interférences avec d'autres appareils.
Gestion thermique
Les conceptions à haute densité peuvent entraîner une accumulation de chaleur entre les composants. Une distribution thermique adéquate et des solutions de refroidissement, telles que des dissipateurs thermiques, sont nécessaires pour éviter la surchauffe et garantir les performances du circuit.
Complexité du routage
La gestion des connexions complexes et des croisements de couches complexifie la conception et la fabrication. Un routage clair et fiable est indispensable pour éviter les courts-circuits et les problèmes de production.
Conception par empilement de couches
Les circuits imprimés multicouches nécessitent un contrôle précis de l'isolation des couches, de l'épaisseur du cuivre et de l'alignement afin de garantir une isolation électrique et une stabilité mécanique adéquates.
Tolérances de fabrication
Les circuits imprimés haute densité exigent des tolérances de fabrication très strictes. Le moindre écart peut affecter leur fonctionnement ; la conception doit donc tenir compte des capacités et des tolérances de production.
Contrôle des coûts
Les conceptions complexes entraînent souvent une augmentation des coûts liés aux matériaux, à la fabrication et aux essais. Il est donc essentiel de trouver un équilibre entre les exigences de performance et les contraintes budgétaires.
Tests et débogage
Un routage complexe complique les tests et le débogage. Les techniques de conception pour la testabilité (DFT) contribuent à simplifier ces processus.
Ces défis nécessitent des concepteurs expérimentés et des outils avancés pour garantir des circuits imprimés d'interconnexion arbitraire performants et fiables.
Dévoiler la puissance de la technologie des circuits imprimés à interconnexion haute densité
Dans le monde de l'électronique en constante évolution, la technologie des circuits imprimés à interconnexion haute densité (HDI PCB) s'impose comme une véritable révolution. La fabrication de circuits imprimés HDI a transformé la conception et la production des systèmes électroniques complexes, offrant des avantages inégalés en termes de performance et d'efficacité.
Comprendre la technologie HDI
La conception de cartes HDI vise à optimiser l'interconnexion des composants électroniques. La technologie HDI fait appel à des techniques avancées telles que les microvias et les vias borgnes/enterrés, permettant des conceptions de circuits plus complexes et une meilleure intégrité du signal. Cette technologie prend en charge l'interconnexion haute densité, permettant la création de cartes de circuits imprimés compactes et performantes.
Principales caractéristiques et avantages
Les circuits imprimés HDI offrent une densité de composants accrue, des performances électriques améliorées et une taille de carte réduite. La conception avancée des circuits imprimés HDI intègre ces caractéristiques, offrant ainsi des avantages significatifs tels qu'une fiabilité accrue et une meilleure gestion thermique. Les circuits imprimés HDI sont conçus pour gérer des signaux à haute vitesse avec un minimum d'interférences, ce qui les rend idéaux pour les applications de pointe.
Fabrication et procédés
Le processus de fabrication des circuits imprimés HDI comprend plusieurs étapes critiques, notamment le perçage de précision pour les microvias et un empilement méticuleux des couches. La fabrication de circuits imprimés HDI exige un équipement de pointe et une expertise pointue pour garantir des résultats de haute qualité. Les microvias jouent un rôle essentiel dans la connexion des différentes couches du circuit imprimé HDI, contribuant ainsi à la fonctionnalité et à la fiabilité globales de la carte.
Applications et fonctionnalités
Les applications des circuits imprimés HDI couvrent divers secteurs, notamment les télécommunications, l'automobile et les dispositifs médicaux. Les capacités des circuits imprimés HDI permettent l'intégration de circuits complexes dans des formats plus compacts, ce qui les rend adaptés aux appareils électroniques modernes exigeant des performances élevées et une taille réduite.
En résumé, la technologie des circuits imprimés HDI représente une avancée majeure dans le domaine de l'électronique, offrant des performances, une fiabilité et une flexibilité de conception supérieures. L'évolution constante de la fabrication des circuits imprimés HDI ouvre la voie à des solutions électroniques plus avancées et plus efficaces.
